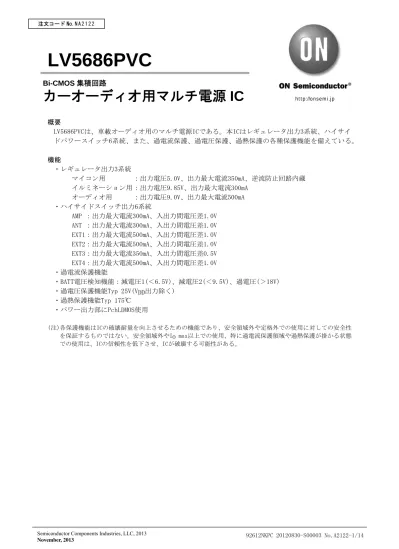

LV5686PVC

概要

LV5686PVCは、車載オーディオ用のマルチ電源ICである。本ICはレギュレータ出力3系統、ハイサイ ドパワースイッチ6系統、また、過電流保護、過電圧保護、過熱保護の各種保護機能を備えている。

機能

・レギュレータ出力3系統

マイコン用 ：出力電圧5.0V、出力最大電流350mA、逆流防止回路内蔵 イルミネーション用 ：出力電圧9.85V、出力最大電流300mA

オーディオ用 ：出力電圧9.0V、出力最大電流500mA

・ハイサイドスイッチ出力6系統

AMP ：出力最大電流300mA、入出力間電圧差1.0V ANT ：出力最大電流300mA、入出力間電圧差1.0V EXT1：出力最大電流500mA、入出力間電圧差1.0V EXT2：出力最大電流500mA、入出力間電圧差1.0V EXT3：出力最大電流350mA、入出力間電圧差0.5V EXT4：出力最大電流500mA、入出力間電圧差1.0V

・過電流保護機能

・BATT電圧検知機能：減電圧1(＜6.5V)、減電圧2(＜9.5V)、過電圧(＞18V)

・過電圧保護機能Typ 25V(VDD出力除く)

・過熱保護機能Typ 175℃

・パワー出力部にPchLDMOS使用

(注)各保護機能はICの破壊耐量を向上させるための機能であり、安全領域外や定格外での使用に対しての安全性 を保証するものではない。安全領域外やIO max以上での使用、特に過電流保護領域や過熱保護が掛かる状態 での使用は、ICの信頼性を低下させ、ICが破壊する可能性がある。

Bi-CMOS 集積回路

カーオーディオ用マルチ電源 IC

絶対最大定格/Ta=25℃

項目 記号 条件 定格値 unit

電源電圧 VCC max 36 V

IC単体 1.3 W

Al放熱板(50×50×1.5mm³)使用時 5.3 W 許容消費電力 Pd max

無限大放熱板

Ta≦25℃

26.0 W

尖頭電源電圧 VCC peak 印加波形は下記参照 50 V

動作周囲温度 Topr －40～＋85 ℃

保存周囲温度 Tstg －55～＋150 ℃

接合部温度 Tj max 150 ℃

サージ試験印加波形

100msec 5msec

16V 50V

10%

90%

推奨動作範囲/Ta=25℃

項目 条件 定格値 unit

動作電源電圧1 VDD(5V) 6.5～16 V

動作電源電圧2 AUDIO(9V) 11.5～16 V

動作電源電圧3 ILM(9.85V) 12.5～16 V

動作電源電圧4 AMP,ANT,EXT1,EXT2,EXT3,EXT4 7.5～16 V

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

電気的特性(1) /Ta=25℃,VCC=14.4V(※1)

項目 記号 条件 min typ max unit

消費電流 ICC VDD無負荷,EN/CTRL1/2=｢L/L/L｣ 60 100 μA

EN入力(AUDIO,ILM,AMP,EXT1制御)

⎡L⎦入力電圧 VIL1 AUDIO,ILM,AMP,EXT1:OFF 0 0.3 V

⎡M⎦入力電圧 VIM1 AUDIO,ILM,EXT1:ON 1.1 1.65 2.1 V

⎡H⎦入力電圧 VIH1 AUDIO,ILM,AMP,EXT1:ON 2.7 3.3 5.5 V

入力インピーダンス RIN1 入力電圧≦3.3V 280 400 520 kΩ

CTRL1入力(EXT2,EXT4制御)

⎡L⎦入力電圧 VIL2 EXT2,EXT4:OFF 0 0.3 V

⎡M⎦入力電圧 VIM2 EXT2:ON 1.1 1.65 2.1 V

⎡H⎦入力電圧 VIH2 EXT2,EXT4:ON 2.7 3.3 5.5 V

入力インピーダンス RIN2 入力電圧≦3.3V 280 400 520 kΩ

CTRL2入力(ANT,EXT3制御)

⎡L⎦入力電圧 VIL3 ANT,EXT3:OFF 0 0.3 V

⎡M⎦入力電圧 VIM3 ANT:ON 1.1 1.65 2.1 V

⎡H⎦入力電圧 VIH3 ANT,EXT3:ON 2.7 3.3 5.5 V

入力インピーダンス RIN3 入力電圧≦3.3V 280 400 520 kΩ

VDD(5V)出力(逆流防止ダイオード内蔵)

VDD出力電圧 VO1 IO1=200mA 4.75 5.0 5.25 V

VDD出力電流 IO1 VO1＞4.7V 300 mA

ラインレギュレーション ΔVOLN1 7.5＜VCC＜16V,IO1=200mA 30 60 mV ロードレギュレーション ΔVOLD1 1mA＜IO1＜200mA 70 140 mV

ドロップアウト電圧 VDROP1 IO1=150mA 1.25 1.5 V

リップルリジェクション RREJ1 f=120Hz,IO1=200mA 40 50 dB

VDD端子逆流電流 Irev VO1=5V,VCC=0V 10 100 μA

ILM(9.85V)出力；EN=

M

,

H

ILM出力電圧 VO2 IO2=200mA 9.36 9.85 10.34 V

ILM出力電流 IO2 VO2＞9.2V 300 mA

ラインレギュレーション ΔVOLN2 12.5＜VCC＜16V,IO2=200mA 30 60 mV ロードレギュレーション ΔVOLD2 1mA＜IO2＜200mA 70 140 mV

ドロップアウト電圧 VDROP2 IO2=200mA 1.0 1.5 V

リップルリジェクション RREJ2 f=120Hz,IO2=200mA 40 50 dB

※1:全ての仕様はTjとTa(=25℃)がほぼ等しい状態でのテストにより規定されている。接合部温度Tjの上昇を極 力抑えるため、パルス負荷によりテストを行っている。

電気的特性(2) /Ta=25℃,VCC=14.4V

項目 記号 条件 min typ max unit

AUDIO(9.0V)出力；EN=

M

,

H

AUDIO出力電圧 VO3 IO3=400mA 8.55 9.0 9.45 V

AUDIO出力電流 IO3 VO3＞8.5V 500 mA

ラインレギュレーション ΔVOLN3 11.5＜VCC＜16V,IO3=400mA 40 80 mV ロードレギュレーション ΔVOLD3 1mA＜IO3＜400mA 70 140 mV

ドロップアウト電圧 VDROP3 IO3=200mA 0.6 1.0 V

リップルリジェクション RREJ3 f=120Hz,IO3=200mA 45 60 dB

AMP Remote HS-SW；EN=

H

出力電圧 VO4 IO4=300mA VCC－1.8 VCC－1.0 V

出力電流 IO4 VO4≧VCC－1.8 300 mA

ANT Remote HS-SW；CTRL2=

M

,

H

出力電圧 VO5 IO5=300mA VCC－1.8 VCC－1.0 V

出力電流 IO5 VO5≧VCC－1.8 300 mA

EXT1 HS-SW；EN=

M

,

H

出力電圧 VO6 IO6=500mA VCC－1.8 VCC－1.0 V

出力電流 IO6 VO6≧VCC－1.8 500 mA

EXT2 HS-SW；CTRL1=

M

,

H

出力電圧 VO7 IO7=500mA VCC－1.8 VCC－1.0 V

出力電流 IO7 VO7≧VCC－1.8 500 mA

EXT3 HS-SW；CTRL2=

H

出力電圧 VO8 IO8=350mA VCC－1.0 VCC－0.5 V

出力電流 IO8 VO8≧VCC－1.0 350 mA

EXT4 HS-SW；CTRL1=

H

出力電圧 VO9 IO9=500mA VCC－1.8 VCC－1.0 V

出力電流 IO9 VO9≧VCC－1.8 500 mA

電気的特性(3) /Ta=25℃,VCC=14.4V

項目 記号 条件 min typ max unit

BATT.DET出力：VCC電圧検知

BATT.DET 出力電圧1 Voff IOL=1mA,未検知時 0.3 0.4 V BATT.DET 出力電圧2 Von IOH=-1mA,減電圧1時 VDD－0.4 VDD－0.3 V 減電圧検知1

しきい値電圧

VthL1 VCC低下,BATT.DET:“Hi-Z”→“Hi” 6.3 6.5 6.7 V

減電圧リリース1 しきい値電圧

VthL1r VCC上昇 6.8 7.0 7.2 V

減電圧1 ヒステリシス

Vuv1hys 0.4 0.5 0.6 V

減電圧検知2 しきい値電圧

VthL2 VCC低下,BATT.DET:“Lo”→“Hi-Z” 9.25 9.5 9.75 V

減電圧リリース2 しきい値電圧

VthL2r VCC上昇 9.75 10 10.25 V

減電圧2 ヒステリシス

Vuv2hys 0.4 0.5 0.6 V

過電圧検知 しきい値電圧

VthH VCC上昇,BATT.DET:“Lo”→“Hi-Z” 17 18 19 V

過電圧リリース しきい値電圧

VthHr VCC低下 16.5 17.5 18.5 V

過電圧 ヒステリシス

Vovhys 0.4 0.5 0.6 V

過電圧保護(出力OFF) Vovp ヒステリシス無 22.5 25 27.5 V

*VCC電圧検知 & 過電圧保護時シャットダウン

25V

18V 17.5V

10V 9.5V 7V 6.5V

VCC

Hi-Z

各出力

以外)

Hi-Z

L

OFF

ON

BATT.DET (PIN4)

通常動作 過電圧

過電圧シャットダウン

状態

減電圧2

減電圧1

CTRL端子出力真理値表

EN EXT1 AUDIO ILM AMP CTRL1 EXT2 EXT4 CTRL2 ANT EXT3 L OFF OFF OFF OFF L OFF OFF L OFF OFF

M ON ON ON OFF M ON OFF M ON OFF

H ON ON ON ON H ON ON H ON ON

外形図

unit:mm (typ) ・許容消費電力ディレーティングカーブ

3336

ピン配置図

14

GND

12

EXT3

10

CTRL2

8

CTRL1

6

EN

4

B.DET

2

15 13

11 9

7 5

3 1

ANT ILMEXT4EXT2AUDIOVCC

VDD

EXT1

AMP

LV5686PVC

EN/CTRL1/CTRL2入力電圧としきい電圧の関係

1.1V 2.1V 2.5V 5.5V

0V

H

M

0.5V L

2.35V(typ)

0.8V(typ)

SANYO : HZIP15

21.6 (20.0)

(14.55) (11.0) (9.05) HEAT SPREADER (11.0)

(R1.75)

(8.6)

3.0

17.9 12.4

3.35

0.7 2.54 2.54

(1.91) 1.27

1 15

0.4

0 7

2

1 1.3 4

3 5 5.3 6 8

--40 --20 0 20 40 60 80 100 120 140150160

Pd max -- Ta

周囲温度, Ta --

許容消 費電力

Al放熱板取付け条件

締付トルク: 39N･cm, シリコングリス塗布

IC単体

Al放熱板(50×50×1.5mm³)使用時 θja=96.15°C/W

θja=23.6°C/W

応用回路例

+

14

GND

12

EXT3

10

CTRL2

8

CTRL1

6

EN

4

B.DET

2

15 13

11 9

7 5

3 1

ANT ILMEXT4EXT2AUDIOVCC

VDD

EXT1

AMP

EN

B.DET CTRL1 CTRL2

EXT4 +

D2 C1

D1

VDD

EXT3 AMP

+

D4 C2

+ +

C3 C10

+ C11

+ C12

D3

ANT

LV5686PVC

C5

EXT2 EXT1

C4

+

VCC C7 C6

+

AUDIO C9 C8

+

ILM C14 C13

周辺部品表

部品名 説明 推奨値 備考

C1,C2,C3,C10,C11,C12 HS-SW出力安定用容量 2.2μF以上 C4,C8,C13 出力安定用容量 10μF以上(*1)

C5,C9,C14 出力安定用容量 0.22μF以上(*1) セラミックコンデンサ推奨

C6 電源バイパス用容量 100μF以上

C7 発振防止用容量 0.22μF以上

VCC,GNDピン近くに配置し て下さい

D1,D2,D3,D4 内部素子保護用ダイオード SB1003M3 (*2)

(注) 回路図および表記の値は、暫定であり、今後変更する可能性がある。

(*1) 出力コンデンサは、電圧/温度変動および個体差を含めて、容量値10

F以上かつESR0.001～10

を満たすこと。また、電解コンデンサは高周波特性の良いものを使用すること。

(*2) これらのダイオードはハイサイドスイッチ出力がGNDより低くもしくはVCCより高くなるような

アプリケーションの場合に必要となる。この対策はEXT1-EXT4に対しても同様である。

ブロック図

+

C12

C13

C8

C4 C14

C9

300mA 500mA 300mA 500mA 350mA 500mA 500mA 300mA 300mA

C5 C1

C2 D1

D3

C3

C10

C11 VCC

VDD +B

C6 C7

Thermal Shut Down Over/Under

Voltage Detection

OUTPUT Control 7

CTRL1

CTRL2 BATT.DET.

EN

Start up

AMP CTRL

ANT CTRL

EXT1 CTRL

EXT2 CTRL

EXT3 CTRL

EXT4 CTRL Vref

VDD5V AUDIO 9V ILM9.85V EXT4 EXT3 EXT2 EXT1 ANT AMP

GND

D2

D4 +

+

+

+

+

+

+

+

+ 4

8

10

6

14

1

2

3

11

12

13

15

9

5

端子説明

番号 端子名 機能 等価回路

1 AMP AMP出力端子 EN=HのときON VCC－1V/300mA

7

14

VCC

GND 5kΩ

100kΩ

1

2 ANT ANT出力端子 CTRL2=M,HのときON VCC－1V/300mA

7

14

VCC

GND 5kΩ

100kΩ

2

3 EXT1 EXT1出力端子 EN=M,HのときON VCC－1V/500mA

7

14

VCC

GND 5kΩ

100kΩ

3

4 BATT.DET VCC(バッテリ)電圧検知出力端子 L :9.5V＜VCC＜18V HiZ :6.5V＜VCC＜9.5V

or VCC＞18V H(VDD) :VCC＜6.5V

5

14

VDD

GND 100Ω

4

次ページへ続く。

前ページより続く。

端子

番号 端子名 機能 等価回路

5 VDD VDD出力端子 5.0V/0.3A

140kΩ 420kΩ 7

14

VCC

GND 5

6 8 10

EN CTRL1 CTRL2

コントロール入力端子 3値入力

85kΩ 165kΩ 140kΩ 10kΩ 7

14

VCC

GND 0.5V 6

8 10

7 VCC 電源端子

7

14

VCC

GND 9 AUDIO AUDIO出力端子

EN=M,HのときON 9V/0.5A

45kΩ 279kΩ 7

14

VCC

GND 9

11 EXT2 EXT2出力端子 CTRL1=M,HのときON VCC－1V/500mA

7

14

VCC

GND 5kΩ

100kΩ

11

次ページへ続く。

前ページより続く。

端子

番号 端子名 機能 等価回路

12 EXT3 EXT3出力端子 CTRL2=HのときON VCC－0.5V/350mA

7

14

VCC

GND 5kΩ

100kΩ

12

13 EXT4 EXT4出力端子 CTRL1=HのときON VCC－1V/500mA

7

14

VCC

GND 5kΩ

100kΩ

13

14 GND GND端子 15 ILM ILM出力端子

EN=M,HのときON 9.85V/0.3A

45kΩ 310kΩ 7

14

VCC

GND 15

タイミングチャート

7V

18V 10V

25V

17.5V VCC

(PIN7)

CTRL1 (PIN8) CTRL2

(PIN10)

ANT出力 (PIN2) EXT3出力

(PIN12) EXT1出力

ILM出力 (PIN15) VDD

出力

(PIN5)

EN

(PIN6) L

H

H

H

9.5V

BATT.DET (PIN4)

VDD-0.3V 10V

(PIN3) 14.4V

L

L

EXT2出力 (PIN11)

EXT4出力 (PIN13)

AMP出力 (PIN1)

M

M

M

6.5V

10V 7V

AUDIO出力 (PIN9)

(Hi-インピーダンス)

HZIP15 放熱板の取付けについて

半導体デバイスの発熱を外部へ放熱し、接合部温度を下げる目的で放熱板を使用しますが、その放熱板を取付け る際の注意点を示します。

a．指定のないものについては、ヒートシンクにはんだ付けしないこと

b．放熱板の取付けについて ・平ねじを使用

・ワッシャを併用(パッケージの保護)

・締付けトルクは39～59Ｎ・cm(4～6kg・cm)の範囲内

・夕ッピングねじを使用する場合は半導体デバイス取付け部の穴径より太いものを 使用しない

・放熱板と半導体デバイスのタブやヒートシンクの間に、隙間を作らない。

バイヤホールの位置に注意する クズ、ゴミ等をはさまない

・放熱板はプレス・バリやねじ穴のバリがないことを確認する

・放熱板および基板の反りは凸および凹ともにねじ穴間隔で0.05mm以下 ・ねじれについては最大0.05mm以下

・放熱板と半導体デバイスは平行に取り付ける

電動ドライバーまたはエアードライバーを使用する際 ・回転数の目安：max700rpm～typ400rpm

c．シリコングリスの塗布について

・放熱板取付け時はシリコングリスを使用し、均一に塗布する ・弊社推奨シリコングリス：YG-6260

(モメンティブ・パフォーマンス・マテリアルズ・ジャパン合同会社製)

d．基板実装時の注意事項

・半導体デバイスは、放熱板を取付けた後、プリント基板に実装する

・プリント基板に実装後、放熱板を取付ける場合は、ネジ締め時に半導体デバイス、外部端子に無理な機械 的ストレスが掛からないように実装に合った設計をする

e．固定金具等を使用して放熱板へ半導体デバイスを取付ける場合の注意事項 ・固定金具や位置決めダボ等への乗り上げが無いこと

・固定金具は半導体デバイスに無理な機械的ストレスが掛からないような設計

f．放熱板のねじ穴径について

・放熱板の面取り・ダレは使用するねじ頭径より大きくしない

・ナット止めの場合は、放熱板の穴径は使用するねじ頭径より大きくしない (ビス径に対し＋15％程度の穴径が望ましい)。

・タッピングねじ止めの場合は、放熱板の穴径は小さすぎない様にする (ビス径に対し－15％程度の穴径が望ましい)。

g．半導体デバイスをスプリングバンドを使用して放熱板に取り付ける方法は、スプリング力の経時変化や振動 等による位置ズレの可能性があるため推奨していません
