全文

(1)

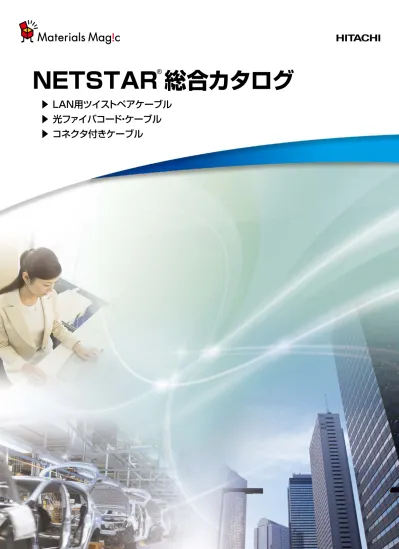

NETSTAR

総合カタログ

▶ LAN用ツイストペアケーブル

▶ 光ファイバコード・ケーブル

▶ コネクタ付きケーブル

●お問い合わせ、ご用命は下記へどうぞ ※本カタログに掲載した製品は、改良などのため予告なしに内容を変更することがあります。 ※本カタログ記載内容の無断転載を禁じます。

http://www.tonichi-kyosan.co.jp/

茨城県石岡市荒金1番1号

〒315-8511

(0299)23-7111(代)

本  社

東日京三電線株式会社

日立金属株式会社

http://www.hitachi-metals.co.jp/ 宮城県仙台市青葉区中央1丁目6番35号(東京建物仙台ビル) 茨城県日立市助川町3丁目1番1号 愛知県名古屋市中村区名駅1丁目1番4号(JRセントラルタワーズ) 大阪府大阪市中央区北浜3丁目5番29号(日生淀屋橋ビル) 福岡県福岡市中央区天神2丁目14番13号(天神三井ビル) 広島県広島市南区稲荷町2番16号(広島稲荷町第一生命ビル) 北海道札幌市北区北十八条西5丁目1番12号 富山県富山市黒瀬北町2丁目13番1号(イムズビル) 香川県高松市中央町5番31号(中央町ビル) 沖縄県那覇市久茂地2丁目12番21号(電波堂ビル) 〒980-0021 〒317-0065 〒450-6036 〒541-0041 〒810-0001 〒732-0827 〒001-0018 〒939-8216 〒760-0007 〒900-0015 (022)267-0216 (0294)24-4821 (052)551-4111 (06)6203-9700 (092)687-5261 (082)535-1711 (011)806-1786 (076)420-2881 (087)833-8661 (098)863-0681 北 日 本 支 店 茨 城 支 店 関 西 支 店 九 州 支 店 中 国 支 店 北 海 道 営 業 所 北 陸 営 業 所 四 国 営 業 所 沖 縄 営 業 所 東京都台東区浅草橋1丁目22番16号(ヒューリック浅草橋ビル) 〒111-0053 (03)6381-1300 電線材料カンパニー 中 部 東 海 支 店 タ ワ ー ズ オ フ ィ ス

(2)

発電所 発電所 通信業者殿局舎 通信業者殿局舎 工 場 工 場 オフィス・マンション オフィス・マンション 空 港 空 港 住戸 住戸 クロージャ クロージャ 情報系 (コンピューターレベル) 制御系 (コントローラーレベル) フィールド系 (デバイスレベル) コントロール系モーション・

稼働監視、生産指示、など

サーバー

パソコン

プログラマブルコントローラー

(PLC)

サーボモーター

センサー、電磁弁、など

(I/O機器)

NETSTARシリーズ ご使用例

オフィス・マンション内、

ネットワーク配線

場内・構内 監視用カメラ用

局舎内、ネットワーク配線用

発電所内 制御システム

(コンピューター~コントローラー間)

●NETSTARツイストペアケーブル  カテゴリ5E 垂直トレイ燃焼試験適合 高難燃 非シールド(P16)、2重シールド付き(P14) ●NETSTAR-OPT光ファイバ   層型(P25)、スペーサ型(P25) ●NETSTARツイストペアケーブル  カテゴリ6A アルミ箔テープシールド付き(P5)  カテゴリ6 非シールド(P11)  カテゴリ5E 非シールド(P9、10) ●NETSTAR-OPT光ファイバ  ●NETSTARツイストペアケーブル  カテゴリ5E 屋外用LAPシース付き(P16) ●NETSTAR-OPT 光ファイバ ●NETSTARツイストペアケーブル  低摩擦・低外傷エコマテリアル型      カテゴリ5E、カテゴリ6 非シールド (P7)    ●NETSTAR-OPT光ファイバ  単心・2心メガネ型コード(P22)  コード集合型(P24)  高強度光 タフキング(P24)® ●NETSTAR-OPT光ファイバ  コネクタ付き光ファイバコード(P22)  コード集合型(P24)  高強度光 タフキング(P24) ●NETSTARツイストペアケーブル  カテゴリ6A アルミ箔テープシールド付き(P5)  カテゴリ6 アルミ箔テープシールド付き(P12)  カテゴリ5E アルミ箔テープシールド付き(P12) ●NETSTARツイストペアケーブル  カテゴリ5E 可動部用 編組シールド付き(P14) ●NETSTAR-OPT光ファイバ   高強度光 タフキング(P24) ●NETSTARツイストペアケーブル  カテゴリ5E 2重シールド付き(P13)  カテゴリ5E 60℃100m対応(P13)  カテゴリ5E 2重シールド付き (細径パッチコード用)(P14)

(3)

発電所 発電所 通信業者殿局舎 通信業者殿局舎 工 場 工 場 オフィス・マンション オフィス・マンション 空 港 空 港 住戸 住戸 クロージャ クロージャ 情報系 (コンピューターレベル) 制御系 (コントローラーレベル) フィールド系 (デバイスレベル) コントロール系モーション・

稼働監視、生産指示、など

サーバー

パソコン

プログラマブルコントローラー

(PLC)

サーボモーター

センサー、電磁弁、など

(I/O機器)

NETSTARシリーズ ご使用例

出発ロビー(チェックインカウンター)

ネットワーク配線用

クロージャ内光製品

電話・TV・LAN配線用

●NETSTARツイストペアケーブル   カテゴリ5E NoiseBEAT®(磁性箔付きテープ)付き(P12)    ※病院などでもご使用いただいております。 ●NETSTAR-OPT光ファイバ  コネクタ付き光ファイバコード ●バナナノッチ®付き メガネ型 情報通信複合ケーブル  オレンジケーブルメガネ 1P(P16)   ※マンションなどでもご使用戴いております。 ●NETSTAR–OPT光ファイバ  コネクタ付き光ファイバコード (P22) ※ NETSTAR、およびバナナノッチは日立金属株式会社、 タフキングは東日京三電線株式会社、NoiseBEATは NTTアドバンステクノロジ社殿の登録商標です。

NETSTAR シリーズご使用例 ………

1,2

用途別早見表 ………

3,4

NETSTAR

LAN用 ツイストペアケーブル

・カテゴリ6A シールド付きケーブル ……… 5

・カテゴリ5E 細径 非シールドケーブル ……… 6

・ カテゴリ5E、カテゴリ6

低摩擦・低外傷 エコマテリアル型 非シールドケーブル … 7,8

・カテゴリ5E 非シールドケーブル ……… 9,10

・カテゴリ6 非シールドケーブル ……… 11

・カテゴリ6 シールド付きケーブル ……… 12

・カテゴリ5E シールド付きケーブル ……… 12

・カテゴリ5E NoiseBEAT シールド付きケーブル ……… 12

・産業系ネットワーク用 カテゴリ5Eシールド付きケーブル …13,14

・高機能 カテゴリ5E 非シールドケーブル ………15,16

・モジュラプラグ付きケーブル ………17,18

NETSTAR-OPT光ファイバコード・ケーブル

・用途別一覧表 ……… 19

・光ファイバ一覧表 ……… 20

・品名表示体系 ……… 21

・単心コード、2心メガネ型コード ……… 22

・光ファイバテープコード、

2心一括シース平型光ファイバケーブル ……… 23

・コード集合型、

高強度光ファイバケーブル(タフキング) ……… 24

・層型、スペーサ型光ファイバケーブル ……… 25

・光コネクタ取り扱い一覧表……… 26

技術資料

・LAN用ツイストペアケーブル ………27,28

・光ファイバコード・ケーブル ………29,30

INDEX

(4)

NETSTAR ツイストペアケーブル

ケーブル 選定早見表

カテゴリ ネットワーク産業系 使用場所 環境 シールド 導体 対数 その他 該当品

カテゴリ5E

(CalssD)(CalssE) カテゴリ6Aカテゴリ6

屋外 屋内 エコマテ リアルRoHS対応 一括シールド 付き 単 線 よ り 線 2対 〜 32対 特 長  品 名 固 定 用 固 定 用 可 動 用 産 業 用 アルミ箔 テープ 編組 掲 載 頁 1000BASE-T

100BASE-TX1000BASE-T1000BASE-TX 10GBASE-T ハロゲンフリーフリー鉛

  ●

●   ●

4対 ※1、※2 NETSTAR-C6A SA 4P P5

  ●

●   ●

24対 内部シース付き NETSTAR-C6A SA IS 24P P5

● ●

4対 ※1、※2 NETSTAR-C6/8 24AWG×4P P11

● ●

24対 内部シース付き・ ※1 NETSTAR-C6 IS 24AWG×24P P11

●

● ●

4対 パッチコード用 NETSTAR-C6 PC 24AWG×4P P11

4対 シールド付き NETSTAR-C6 SA 24AWG×4P P12

●   ● ● ●

●

4対 低摩擦・低外傷シース・ ※1 EM-NETSTAR-C5E/8 0.5×4P P7

● ● ●

16対 低摩擦・低外傷シース・ 内部シース付き EM-NETSTAR-C5E IS 0.5×16P P7

● ● ●

24対 低摩擦・低外傷シース・ 内部シース付き EM-NETSTAR-C5E IS 0.5×24P P7

● ● ●

32対 低摩擦・低外傷シース・ 内部シース付き EM-NETSTAR-C5E IS 0.5×32P P7

● ● ●

4対 低摩擦・低外傷シース・ ※1 EM-NETSTAR-C6/8 24AWG×4P P7

●

● ●

4対 モジュラプラグ付きで納入細径パッチコード用 NETSTAR-C5E PC 30AWG×4P P6

● ●

4対 (導体径0.3mm)細径品 NETSTAR-C5E 0.3×4P P6

● ●

2対 (2対)細径品 NETSTAR-C5E/8 0.5×2P P6

● ●

4対 ※1、※2 NETSTAR-C5E/8 0.5×4P P9

● ●

8対 メガネ型 NETSTAR-C5E/8 2×(0.5×4P) P10

● ●

16対 内部シース付き NETSATR-C5E IS 0.5×16P P10

● ●

24対 内部シース付き NETSTAR-C5E IS 0.5×24P P10

● ●

24対 内部シースなし NETSTAR-C5E 0.5×24P P9

●

● ●

4対 パッチコード用 NETSTAR-C5E PC 24AWG×4P P9

4対 シールド付き NETSTAR-C5E SA 0.5×4P P12

4対 磁性箔テープ付きEMI対策用 NETSTAR-C5E NB 0.5×4P P12

  ●

● ● ●

4対 2重シールド付き NETSTAR-C5E SAB 0.5×4P P13

● ●

● ● ●

4対 60℃で100m使用可 NETSTAR-C5E HQ SAB 4P P13

  ●

● ● ●

● ● ●

4対 垂直トレイ燃焼試験適合品 NH-NETSTAR-C5E SAB 0.5×4P P14

  ●

● ●   ●

4対 細径パッチコード用2重シールド付き NETSTAR-C5E PC SAB 26AWG×4P P14

4対 U字可動部用 UL20276-SB(FLEX-C5E) 4P×26AWG(30/0.08)LF P14

● ●

4対 アンダーカーペット用・ 4対並列タイプ NETSTAR-C5E UC 0.5×4P LF/REEL P15

● ●

4対 ネズミ忌避剤含有シース NETSTAR-C5E RAT/8 0.5×4P P15

● ●

4対 VW1-難燃性 UL20276-C5E(H)/8 LF 24AWG×4P P16

● ● ●

4対 垂直トレイ燃焼試験適合 NH-NETSTAR(H)-C5E 0.5×4P P16

LAP

シース部

内部 シース部

内部 シース部

LAP シース部

4対 屋外用LAPシース付き NETSTAR-C5E LAP 0.5×4P P16

LAP

シース部

内部 シース部

内部 シース部

LAP シース部

4対 支持線付き屋外用LAPシース NETSTAR-C5E LAP(SS) 0.5×4P P16

● ●

4対 LAN用、TV用, 電話用複合ケーブル オレンジケーブル メガネ1P P16 EtherCAT ® CC-Link ® IE フ ィ ー ル デ ィン グ パ ッ チ コ ー ド 非 シ ー ル ド ※1 パンドウイット社殿認定ケーブル ※2 タイコエレクトロニクスジャパン社殿配線部材との接続性検証済み

(5)

ケーブル 選定早見表

NETSTAR-OPT 光ファイバケーブル

ケーブル種類 線心数 使用場所 環境 ノンメタリック オプション 該当品 単心、2心、テープ、コード集合、 スペーサ、など 単 心 心2 心4 多心 屋外 屋内 マテリアルエコ ※2 RoHS 対応 ノン メタリック 仕様 難燃性 コード・ケーブル品名 コネクタ付き品名例 #以降の品名はP21を 参照ください。 掲 載 項 固 定 用 固 定 用 可 動 用 ※1 ハロゲン フリー 鉛フリー 単心光ファイバコード

難燃PVC C(LF)-SM1005(2) Y TO2C-S105Y# P22 単心光ファイバコード(エコ)

EM-C-G5035/16(2) LG TOE2C-G556LG# P22 2心メガネ型光ファイバコード

難燃PVC C(LF)-2SM1005(2) Y TO2CF-2XS105Y# P22 2心メガネ型光ファイバコード (エコ)

EM-C-2G5035/16(2) LG TOE2CF-2XG556LG# P22 光ファイバテープコード

● ●

TC(LF)-4SM1005 Y TO4TC-S105Y# P23 2心一括シース平型 光ファイバケーブル (ターミネーションケーブル)

MC(LF)-SM1005-2TF(2) Y TO2CFV-2XS105Y# P23 コード集合型 光ファイバケーブル

● ● ●

〜32

● ●

難燃PVC MC(LF)-SM1005-4R-LAP TOL3CV-4XS105K# P24

● ● ●

〜32

● ●

難燃PVC NMC(LF)-SM1005-4R-E K TON3CV-4XS105K# P24 コード集合型 光ファイバケーブル(エコ)

● ● ●

〜32

● ●

垂直トレイ難燃 (2) LGEM-MC(LF)-G5035/16-6R TOE2CV-6XG556LG# P24

● ● ●

〜32

● ●

垂直トレイ難燃 EM-NMC-G5035/16-6R(2)-E TOEN2CV-6XG556LG# P24 高強度光ファイバケーブル タフキング

● ●

● ●

TK-NMC-SMBR-2R(2)-U Y TOTA2CV-2XSMBRY# P24 層型光ファイバケーブル

● ● ● ●

〜12

● ●

難燃PVC L-4SM1005-LAP ─ P25

● ● ● ●

〜12

● ●

難燃PVC NL-4SM1005-E K ─ P25 層型光ファイバケーブル(エコ)

● ● ● ●

〜12

● ●

垂直トレイ難燃 EM-L-8G5035/16-LAP ─ P25

● ● ● ●

〜12

● ●

垂直トレイ難燃 EM-NL-8G5035/16-E ─ P25 スペーサ型光ファイバケーブル

● ● ● ●

〜24

● ●

難燃PVC S-6SM1005-LAP TO-SL-6XS105K# P25

● ● ● ●

〜24

● ●

難燃PVC NS-6SM1005-E K TO-NS-6XS105K# P25 スペーサ型光ファイバケーブル (エコ)

● ● ● ●

〜24

● ●

垂直トレイ難燃 EM-S-4G5035/16-LAP TOE-SL-4XG556K# P25

● ● ● ●

〜24

● ●

垂直トレイ難燃 EM-NS-4G5035/16-E K TOE-NS-4XG556K# P25 ※1 可動用については、使用条件をお問い合わせください。 ※2 エコマテリアルについては、P29難燃仕様を参照ください。ケーブルは通常、傾斜試験合格となります。

(6)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

カテゴリ6A 4対

アルミ箔テープ シールド付き

ご注文品名

NETSTAR–C6A SA 4P LBTK

カテゴリ6A 24対

アルミ箔テープ シールド付き

ご注文品名

NETSTAR–C6A SA IS 24P LBTK/LBTK

・タイコエレクトロニクスジャパン社殿配線部材との 接続性検証済み ・パンドウイット社殿認定ケーブル

10Gbps伝送 10GBASE-T用 カテゴリ6A 4対ケーブル

アルミ箔テープシールドでエイリアンクロストーク

を抑制

アルミ箔テープシールド付き4対ケーブルを6本束ねた上に一括シース

仕 様 仕 様 特 長 特 長 屋内LAN用 カテゴリ6A シールド付き RoHS対応 固定配線

10GBASE-T 1000BASE-TX 1000BASE-T

10GBASE-T 1000BASE-TX 1000BASE-T

シース色記号 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 構 造 導 体 材 質 電気用軟銅線 サ イ ズ 0.55mm 絶縁体 材 質 PE 標準外径 1.0mm 対 数 4 対 介 在 十字介在 シールド 種 類 アルミ箔貼り付けプラスチックテープ シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 7.2mm 概 算 質 量 50kg/km 標 準 長 300m 標 準 荷 姿 ドラム 構 造 4対ケーブル NETSTAR - C6A SA 参照 24対 ケーブル 構 成 4 対×6 本 シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 24.0mm 概 算 質 量 430kg/km 標 準 長 300m 標 準 荷 姿 ドラム 非シールドタイプは、別途お問い合わせください。 屋内LAN用 カテゴリ6A シールド付き RoHS対応 固定配線 使用温度-20~60℃ ※P27参照 単線導体 PE絶縁体 十字介在 接地線 アルミ箔テープ 鉛フリーPVC シース 1 2 3 4 5 6 介在 押さえ巻きテープ ナンバリング (内部シース上) NETSTAR-C6A SA 4P 鉛フリーPVC シース 120 110 100 90 80 70 60 50 40 30 20 10 0 近端漏話減衰量(dB) 周波数(MHz) 1 10 100 1000

近端漏話減衰量 測定例

測定値 規格値 カテゴリ6A

カテゴリ6A シールド付きケーブル

内部シース /シース色記号 シース色記号 一覧表 シース色記号 一覧表 使用温度-20~60℃

(7)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

カテゴリ5E 4対

細径 パッチコード用

ご注文品名

NETSTAR–C5E PC 30AWG × 4P LBTK

カテゴリ5E 4対

細径 φ0.3単線導体

ご注文品名

NETSTAR–C5E 0.3 × 4P LBTK

カテゴリ5E 2対

ご注文品名

NETSTAR–C5E/8 0.5 × 2P LBH

仕 様 仕 様 仕 様 特 長 特 長 特 長 1000BASE-T 100BASE-TX 1000BASE-T 100BASE-TX 100BASE-TX 色記号 シース色 LBH ライトブルー(濃) G 緑 LG 若草 B 青 LBTK ライトブルー LBT ライトブルー(淡) W 白 H 灰 T 茶 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 色記号 シース色 LBTK ライトブルー W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 屋内LAN用 屋内LAN用 屋内LAN用 カテゴリ5E カテゴリ5E カテゴリ5E 非シールド 非シールド 非シールド パッチコード用 RoHS対応 RoHS対応 RoHS対応 固定配線 固定配線 固定配線 構 造 導 体 材 質 電気用軟銅線 サイズ 30AWG 絶縁体 材 質 PE(ポリエチレン) 標準外径  0.5mm 対 数 4 対 シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 3.2mm 概 算 質 量  10kg/km

30AWGより線導体の細径パッチコード用カテゴリ5E 4対ケーブル

モジュラプラグ付き

で納入

0.3mm単線導体の細径カテゴリ5E 4対ケーブル

100BASE-TX専用カテゴリ5E 2対ケーブル

※ケーブル単品では販売しておりません。 構 造 導  体 材 質 電気用軟銅線 サ イ ズ 0.3mm 絶 縁 体 材 質 PE(ポリエチレン) 標準外径 0.5mm 対 数 4 対 シ ー ス 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 3.6mm 概 算 質 量 4.5kg/ 箱(300m) 標 準 長 300m 標 準 荷 姿 タバ(ダンボール箱) ※ 8 の字巻のエイトボックスは、日立金属株式会社の登録商標です。 最大使用長は別途お問い合わせください。 構 造 導 体 材 質 電気用軟銅線 サイズ 0.5mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 2 対 シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 4.4mm 概 算 質 量 10kg/ 箱(500m) 標 準 長 500m 標 準 荷 姿 8の字巻のエイトボックス※ PE絶縁体 より線導体 鉛フリーPVC シース 単線導体 PE絶縁体 鉛フリーPVC シース 単線導体 PE絶縁体 鉛フリーPVC シース

カテゴリ5E 細径 非シールドケーブル

シース色記号 シース色記号 シース色記号 シース色記号 一覧表 シース色記号 一覧表 シース色記号 一覧表 使用温度-20~60℃ 使用温度-20~60℃ 使用温度-20~60℃

(8)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

エコマテリアル型

カテゴリ5E

4対

ご注文品名

EM–NETSTAR–C5E/8 0.5 × 4P SLB

内部

シース付き

16 対

EM–NETSTAR–C5E IS 0.5 × 16P SLB/SLB

24 対

EM–NETSTAR–C5E IS 0.5 × 24P SLB/SLB

32 対

EM–NETSTAR–C5E IS 0.5 × 32P SLB/SLB

カテゴリ5E 4対 パンドウイット社殿認定ケーブル 仕 様 仕 様 1000BASE-T 100BASE-TX 色記号 シース色 LB ライトブルー B 青 W 白 H 灰 G 緑 LG 若草 R 赤 D 橙 Y 黄 色記号 シース色 LB ライトブルー B 青 W 白 H 灰 G 緑 LG 若草 R 赤 D 橙 Y 黄 屋内LAN用 カテゴリ5E 非シールド RoHS対応 ノンハロゲン 固定配線 構   造 導 体 材 質 電気用軟銅線 サイズ 0.5mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対数(4 対ユニット数) 4 対(1 ユニット) 16 対(4 ユニット) 24 対(6 ユニット) 32 対(8 ユニット) シース 材 質 耐燃ポリオレフィン 色 シース色記号 一覧表 参照 標準外径 4.9mm 13.0mm 15.6mm 19.0mm 概 算 質 量 9kg/ 箱(300m)  140kg/km  200kg/km  295kg/km 標 準 長 300m 300m※ 300m300m※ 標 準 荷 姿 8の字巻の エイトボックス ドラム ドラム ドラム ※切り分け出荷いたします。

エコマテリアル型

カテゴリ6 4対

ご注文品名

EM–NETSTAR–C6/8 24AWG × 4P SLB

屋内LAN用 カテゴリ6 非シールド ノンハロゲン RoHS対応 固定配線 構 造 導 体 材 質 電気用軟銅線 サイズ 0.55 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 4 対 介 在 十字介在 シース 材 質 耐燃ポリオレフィン 色 別途お問い合わせください 標準外径 6.0mm 概 算 質 量 12kg/ 箱(300m) 標 準 長 300m 標 準 荷 姿 8の字巻のエイトボックス ・パンドウイット社殿認定ケーブル

当社開発の低摩擦でキズがつきにくい耐燃ポリオレフィンシースとケーブル外径細径化により、しなやかなで

取り扱いが容易な「低摩擦・低外傷エコマテリアル型NETSTARツイストペアケーブル」です。

介在 押さえ巻きテープ ナンバリング (内部シース上) シース 1 2 3 4 4対シース PE絶縁体 単線導体 4対 16対 1 1 2 3 4 5 6 7 8 2 3 4 5 6 24対 32対 単線導体 シース PE絶縁体 十字介在

カテゴリ5E、カテゴリ6 低摩擦・低外傷エコマテリアル型 非シールドケーブル

シース色記号 4 対シース色記号 1000BASE-TX 1000BASE-T シース色記号 シース色記号 一覧表 シース色記号 一覧表 使用温度-20~60℃ 使用温度-20~60℃

(9)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

低外傷性の比較例

(当社エコマテリアル型カテゴリ5E4対ケーブルの比較)

エコマテリアル型(従来品)

エコマテリアル型(改良品)

〈条件〉 ケーブル表面を金属棒(荷重230g)で 10往復こすったあとの状態

ケーブルのしなやかさの比較例

(当社 PVCシースカテゴリ5E4対ケーブルとの比較) 〈測定方法〉 ケーブル 200mm の片端を固定し、 他端に荷重を加えたときのケーブルたわみ量を測定

低摩擦性の比較例

(当社 PVCシースカテゴリ5E4対ケーブルとの比較) 〈測定方法〉 ケーブルの上下を、固定ケーブルで挟み込み、 ケーブルを引き出すときの引張荷重(動摩擦力)を測定 (動摩擦係数 = 引張荷重/おもりの荷重)

発煙性の比較例

(当社 PVCシースカテゴリ5E4対ケーブルとの比較) PVCシース カテゴリ5E 4対 エコマテリアル型カテゴリ5E 4対

ケーブルをガスバーナで燃焼したときの発煙状況

〈測定方法〉  JIS C 3005 60°傾斜難燃試験にて 1分間以内に自然消炎

当社従来品との比較

白化

(すりキズ)

10 20 43 76 102 120 133118 105 92 72 PVCシース カテゴリ5E 4対 エコマテリアル型カテゴリ5E 4対 41 22 荷重(kg) 大 小 0 50 100 150 20 30 40 50 60 た わ み 量(mm) しなやか 固定 荷重 たわみ量 ケーブル (カテゴリ5E 4P) PVCシース カテゴリ5E 4対 0 0.5 動摩擦係数 1 1.5 エコマテリアル型カテゴリ5E 4対 すべり性 優 劣 ケーブル固定板 ケーブル (カテゴリ5E 4P) (固定ケーブルと同一) 引っ張る 固定ケーブル(カテゴリ5E 4P) おもり シース表面拡大写真 (走査型電子顕微鏡)

黒煙

(ハロゲンガス)

発生する煙が少ない

カテゴリ5E、カテゴリ6 低摩擦・低外傷エコマテリアル型 非シールドケーブル

微少な凹凸

(10)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

構 造 導 体 材 質 電気用軟銅線 サイズ 0.5mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 4 対 シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 4.9mm 概 算 質 量 9kg/ 箱(300m) 標 準 長 300m 標 準 荷 姿 8の字巻のエイトボックス

パッチコード用 より線導体 カテゴリ5E 4対ケーブル

構 造 導 体 材 質 電気用軟銅線 サイズ 24AWG 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対  数 4 対 シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 5.5mm 概算質量 10kg/ 箱(300m) 標準長 300m 標準荷姿 タバ(ダンボール箱)

4対ユニットを6本束ねた上に一括シース付き

構 造 導 体 材 質 電気用軟銅線 サイズ 0.5mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 24 対(4 対×6 ユニット) シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 14.0mm 概算質量 180kg/km 標準長 300m※ 標準荷姿 ドラム 仕 様 仕 様

カテゴリ5E 4対

ご注文品名

NETSTAR–C5E/8 0.5 × 4P LBTK

カテゴリ5E 4対

パッチコード用(より線導体)

ご注文品名

NETSTAR–C5E PC 24AWG × 4P LBTK

カテゴリ5E 24対

一括シース

ご注文品名

NETSTAR–C5E 0.5 × 24P LBTK

屋内LAN用 屋内LAN用 屋内LAN用 カテゴリ5E カテゴリ5E カテゴリ5E 非シールド 非シールド 非シールド RoHS対応 RoHS対応 RoHS対応 固定配線 固定配線 固定配線

100Mbps,1Gbps伝送用 非シールド カテゴリ5 4対ケーブル

特 長 特 長 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 T 茶 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 パッチコード用 仕 様 特 長 PE絶縁体 単線導体 鉛フリーPVC シース より線導体 PE絶縁体 鉛フリーPVC シース 介在 鉛フリー PVCシース 青テープ 黄テープ 緑テープ 赤テープ 紫テープ 押さえ巻き テープ 白テープ

カテゴリ5E 非シールドケーブル

1000BASE-T 100BASE-TX シース色記号 シース色記号 1000BASE-T 100BASE-TX シース色記号 100BASE-TX シース色記号 一覧表 シース色記号 一覧表 シース色記号 一覧表 使用温度-20~60℃ 使用温度-20~60℃ 使用温度-20~60℃ ・タイコエレクトロニクスジャパン社殿配線部材との 接続性検証済み ・パンドウイット社殿認定ケーブル

(11)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

4対ケーブルを2本並列にしたメガネ型。それぞれにモジュラプラグ成端可能

箱からケーブルを引き出せる8の字巻のエイトボックスの梱包タイプもライン

ナップ

※切り分け出荷いたします。 サイズ 16P 24P 構 造 導 体 材 質 電気用軟銅線 サイズ 0.5mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対数(4 対ユニット数) 16 対(4 ユニット) 24 対(6 ユニット) シース 材 質 鉛フリー PVC 色 シース色記号 一覧表 参照 標準外径 13.0mm 15.6mm 概 算 質 量  145kg/km  220kg/km 標 準 長 300m※ 標 準 荷 姿 ドラム

4対(シース付き)ケーブルを束ねた上に一括シース付き

4対ケーブルにモジュラプラグ成端可能

色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒

カテゴリ5E 8対

メガネ型

ご注文品名

NETSTAR–C5E F 2 ×(0.5 × 4P) LBTK

8の字巻のエイト

ボックス

NETSTAR–C5E F/8 2 ×(0.5 × 4P) LBTK

カテゴリ5E

内部シース付き

16対

ご注文品名

NETSTAR–C5E IS 0.5 × 16P LBTK / LBTK

24対

NETSTAR–C5E IS 0.5 × 24P LBTK / LBTK

屋内LAN用 屋内LAN用 カテゴリ5E カテゴリ5E 非シールド 非シールド RoHS対応 RoHS対応 固定配線 固定配線 品 名 NETSTAR-C5E F NETSTAR-C5E F/8 構 造 導 体 材 質 電気用軟銅線 サイズ 0.5mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 8 対(4 対×2 ユニット) シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 5.5×11.0mm 概 算 質 量  65kg/km  13kg/ 箱(200m) 標 準 長 300m※ 200m 標 準 荷 姿 ドラム 8の字巻のエイトボックス ※切り分け出荷いたします。 仕 様 仕 様 特 長 特 長 単線導体 PE絶縁体 鉛フリーPVCシース 4対ユニット 16対 24対 4 1 2 3 1 2 3 4 5 6 PE絶縁体 介在 鉛フリーPVC 内部シース 押さえ巻きテープ ナンバリング 単線導体 鉛フリーPVCシース 16 対 24 対

カテゴリ5E 非シールドケーブル

1000BASE-T 100BASE-TX シース色記号 内部シース /シース色記号 1000BASE-T 100BASE-TX シース色記号 一覧表 シース色記号 一覧表 使用温度-20~60℃ 使用温度-20~60℃

(12)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

1Gbps伝送用 非シールド カテゴリ6 4対ケーブル

パッチコード用 より線導体 カテゴリ6 4対ケーブル

構 造 導 体 材 質 電気用軟銅線 サイズ 0.55mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 4 対 介 在 十字介在 シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 6.0mm 概 算 質 量 12kg/ 箱(300m) 標 準 長 300m 標 準 荷 姿 8の字巻のエイトボックス

4対シース付きを6本束ねた上に一括シース付き

8対(メガネ型)、16対にも対応

構 造 導 体 材 質 電気用軟銅線 サイズ 0.55mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 24 対(4 対×6 ユニット) 介 在 十字介在 シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 18.6mm 概 算 質 量 300kg/km 標 準 長 300m※ 標 準 荷 姿 ドラム 構 造 導 体 材 質 電気用軟銅より線 サイズ 24AWG 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 4 対 介 在 十字介在 シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径   6.5mm 概 算 質 量 10kg/ 箱(200m) 標 準 長 200m 標 準 荷 姿 タバ(ダンボール箱)

カテゴリ6 4対

ご注文品名

NETSTAR–C6/8 24AWG × 4P LBTK

カテゴリ6 4対

パッチコード用(より線導体)

ご注文品名

NETSTAR–C6 PC 24AWG × 4P LBTK

カテゴリ6 24対

ご注文品名

NETSTAR–C6 IS 24AWG × 24P LBTK

屋内LAN用 屋内LAN用 屋内LAN用 カテゴリ6 カテゴリ6 カテゴリ6 非シールド 非シールド 非シールド RoHS対応 RoHS対応 RoHS対応 固定配線 固定配線 固定配線 パッチコード用 ・パンドウイット社殿認定ケーブル 仕 様 仕 様 仕 様 特 長 特 長 特 長 色記号 シース色 LBTK ライトブルー W 白 H 灰 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 P 桃 K 黒 LBH ライトブルー(濃) LBT ライトブルー(淡) I アイボリー M 紫 T 茶 色記号 シース色 LBTK ライトブルー W 白 H 灰 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 P 桃 K 黒 LBH ライトブルー(濃) M 紫 I アイボリー LBT ライトブルー(淡) T 茶 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 単線導体 鉛フリーPVC シース PE絶縁体 十字介在 より線導体 鉛フリーPVC シース PE絶縁体 十字介在 1 2 3 4 5 6 4対ケーブル ナンバリング (シース上) 介在 押さえ巻き 鉛フリーPVC シース

カテゴリ6 非シールドケーブル

1000BASE-TX 1000BASE-T シース色記号 シース色記号 シース色記号 1000BASE-TX 1000BASE-T 1000BASE-TX 1000BASE-T シース色記号 一覧表 シース色記号 一覧表 シース色記号 一覧表 使用温度-20~60℃ 使用温度-20~60℃ 使用温度-20~60℃ ・タイコエレクトロニクスジャパン社殿配線部材との 接続性検証済み ・パンドウイット社殿認定ケーブル

(13)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

アルミ箔テープシールド付き 1Gbps伝送用 カテゴリ6 4対ケーブル

構 造 導 体 材 質 電気用軟銅線 サ イ ズ 0.55mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 介 在 十字介在 シールド 種 類 アルミ箔付きプラスチックテープ シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 7.0mm 概 算 質 量  50kg/km 標 準 長 300m 標 準 荷 姿 タバ(ダンボール箱)

アルミ箔テープシールド付き カテゴリ5E 4対ケーブル

構 造 導 体 材 質 電気用軟銅線 サイズ 0.51mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm シールド 種 類 アルミ箔付きプラスチックテープ シース 材 質 鉛フリー PVC 色 シース色記号 一覧表 参照 標準外径 6.5mm 概 算 質 量  12kg/ 箱(300m) 標 準 長 300m 標 準 荷 姿 タバ(ダンボール箱)

EMI対策用NoiseBEAT(磁性箔付きテープ)付きカテゴリ5E 4対ケーブル

数MHz〜1GHzの広帯域に渡って優れた電磁波吸収特性を発揮

カテゴリ6も対応いたします。

構 造 導 体 材 質 電気用軟銅線 サイズ 0.51mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm シールド 種 類 NoiseBEAT テープ シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 7.0mm 概 算 質 量  50kg/km 標 準 長 500m※ 標 準 荷 姿 ドラム

カテゴリ6 4対

アルミ箔テープ シールド付き

ご注文品名

NETSTAR–C6 SA 24AWG × 4P LBTK

カテゴリ5E 4対

アルミ箔テープ シールド付き

ご注文品名

NETSTAR–C5E SA 0.5 × 4P LBTK

カテゴリ5E 4対

NoiseBEAT シールド付き

ご注文品名

NETSTAR–C5E NB 0.5 × 4P LBTK

屋内LAN用 屋内LAN用 屋内LAN用 カテゴリ6 カテゴリ5E カテゴリ5E シールド付き シールド付き シールド付き RoHS対応 RoHS対応 RoHS対応 固定配線 固定配線 固定配線 仕 様 仕 様 仕 様 特 長 特 長 特 長 ※切り分け出荷いたします。 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 色記号 シース色 LBTK ライトブルー W 白 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 LBH ライトブルー(濃) LBT ライトブルー(淡) H 灰 T 茶 M 紫 P 桃 I アイボリー K 黒 十字介在 単線導体 PE絶縁体 内部シース または押さえ巻きテープ 接地線 アルミ箔付き プラスチックテープ シース(鉛フリーPVC) 白/茶 茶 橙 白/橙 白/緑 緑 白/青 青 PE絶縁体 単線導体 内部シース 接地線 鉛フリーPVC シース アルミ箔付き プラスチックテープ 白/茶 茶 橙 白/橙 白/緑 緑 白/青 青 PE絶縁体 単線導体 内部シース または押さえ巻きテープ 接地線 シース (鉛フリーPVC) NoiseBEATテープ

カテゴリ5E、カテゴリ6、NoiseBEAT シールド付きケーブル

1000BASE-TX 1000BASE-T 1000BASE-T 100BASE-TX 1000BASE-T 100BASE-TX シース色記号 シース色記号 シース色記号 シース色記号 一覧表 シース色記号 一覧表 シース色記号 一覧表 使用温度-20~60℃ 使用温度-20~60℃ 使用温度-20~60℃

(14)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

使用温度20〜60℃で最大リンク100m伝送可能な一括2重シールド付き

カテゴリ5E 4対ケーブル

VW-1難燃性,

耐油性

シース

※JIS C 3005(ゴム・プラスチック絶縁電線試験方法)耐油 B(85℃×4h)にて試験し、引っ張り・伸び残率85%以上 構 造 導 体 材 質 電気用軟銅線 サイズ 0.54 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 4 対 シールド 種類 内 側 アルミ箔付きプラスチックテープ 外 側 編組シールド シース 材 質 難燃・耐油性※ 鉛フリーPVC 色 橙 標準外径 6.8mm 概 算 質 量 65kg/km 標 準 長 300m 標 準 荷 姿 タバ(ダンボール箱)

一括2重シールド付きカテゴリ5E 4対ケーブル

構 造 導 体 材 質 電気用軟銅線 サイズ 0.51mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 4 対 シールド 種類 内 側 アルミ箔付きプラスチックテープ 外 側 編組シールド シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 6.5mm 概 算 質 量 15kg/箱(300m) 標 準 長 300m

カテゴリ5E 4対

20〜60℃最大リンク長100m伝送

2重シールド付き

ご注文品名

NETSTAR–C5E HQ SAB 4P D

カテゴリ5E 4対

アルミ+編組シールド付き

ご注文品名

NETSTAR–C5E SAB 0.5 × 4P LBTK

屋内LAN用 屋内LAN用 カテゴリ5E 2重シールド付き 2重シールド付き RoHS対応 RoHS対応 固定配線 固定配線 特 長 特 長 仕 様 仕 様 色記号 シース色 D 橙 0 20 40 60 80 100 周波数(MHz) 減衰量 (dB/100m) 25.0 20.0 15.0 10.0 5.0 0.0 22.9(60℃:100MHz) 19.3(20℃:100MHz) 18.3(60℃:100MHz) 17.1(20℃:100MHz) 20→60℃で3.6dB増大 20→60℃で1.1dB増大 非シールドケーブル 本ケーブル 本ケーブルは、減衰量を抑えた構造です。 カテゴリ5E規格値(20℃) ケーブルは、使用温度上昇で減衰量が増加します ケーブル別減衰量比較 (当社カテゴリ5E 4対ケーブル測定例) 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 カテゴリ5E 押さえ巻きテープ 単線導体 PE絶縁体 難燃・耐油性 鉛フリーPVCシース 編組シールド アルミ箔シールド 内部シース 単線導体 PE絶縁体 鉛フリーPVCシース 編組シールド アルミ箔シールド

産業系ネットワーク用 カテゴリ5E シールド付きケーブル

1000BASE-T 100BASE-TX 1000BASE-T 100BASE-TX シース 色記号 シース色記号 シース色記号 一覧表 シース色記号 一覧表 使用温度-20~60℃ 使用温度-20~60℃

(15)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

一括2重シールド付きのパッチコード用細径カテゴリ5E 4対ケーブル

(最大50mまで使用可能)

構   造 導 体 材 質 電気用軟銅より線 サイズ 26AWG 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm シールド 種類 内 側 アルミ箔付きプラスチックテープ 外 側 編組シールド シース 材 質 鉛フリーPVC 色 ライトブルー 標準外径 6.0mm 概 算 質 量  12kg/ 箱(300m) 標 準 長 300m 標 準 荷 姿 タバ(ダンボール箱)

垂直トレイ燃焼試験(IEEE std 383

:1974

)適合 エコマテリアル型

 2重シールド付きカテゴリ5E 4対ケーブル

構 造 導  体 材 質 電気用軟銅線 サイズ 0.5 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm シールド 種類 内 側 アルミ箔付きプラスチックテープ 外 側 編組シールド シース 材 質 耐燃 PE 色 灰色 標準外径 7.0mm 概 算 質 量  18kg/ 箱(300m) 標 準 長 300m 標 準 荷 姿 タバ(ダンボール箱) 耐燃 PEシースは、キズがつきやすい材質ですのでお取り扱いにはご注意ください。 垂直トレイ燃焼試験適合の 非シールドカテゴリ5Eもございます。 (P16参照)

U字可動部用 編組シールド付きカテゴリ5E 4対ケー

ブル

 (最大40mまで使用可能)

構 造 導 体 材 質 電気用軟銅より線 サイズ 26AWG(30 本 /0.08mm) 絶縁体 材 質 ふっ素樹脂 標準外径 1.0mm シールド 種 類 編組シールド シース 材 質 難燃鉛フリー PVC 色 黒 標準外径 6.6mm 概 算 質 量  69kg/km 標 準 長 300m 標 準 荷 姿 タバ(ダンボール箱) U 字屈曲試験例 ●試験条件 ・曲げ半径:r = 35mm ・ストローク:約 300mm ・ケーブル長:100m ・速度:90 回 / 分 ●試験結果

カテゴリ5E 4対

アルミ+編組シールド付き

細径パッチコード用(

より線導体

ご注文品名

NETSTAR–C5E PC SAB 26AWG × 4P LBTK

カテゴリ5E 4対

   垂直トレイ難燃

  2重シールド付き

ご注文品名

NH–NETSTAR–C5E SAB 0.5 × 4P H

カテゴリ5E 4対

   U字可動部用

編組シールド付き

ご注文品名

UL20276–SB(FLEX-C5E)4P×26AWG(30/0.08) LF

屋内LAN用 屋内LAN用 屋内LAN用 2重シールド付き 2重シールド付き 編組シールド付き 垂直トレイ難燃性 IEEE std 383:1974 AWM(機器内配線) Style Page20276 RoHS対応 RoHS対応 RoHS対応 固定配線 固定配線 可動部配線 使用温度-20~60℃ 使用温度-20~60℃ 特 長 特 長 特 長 色記号 シース色 LBTK ライトブルー カテゴリ5E カテゴリ5E カテゴリ5E ノンハロゲン 仕 様 仕 様 仕 様 押さえ巻きテープ 導体(26AWGより線) PE絶縁体 鉛フリーPVCシース 編組シールド アルミ箔シールド 押さえ巻きテープ 単線導体 PE絶縁体 耐燃PEシース 編組シールド アルミ箔シールド 押さえ巻きテープ 導体(26AWGより線) 介在 難燃鉛フリーPVCシース 編組シールド ふっ素絶縁体 ストローク 曲げ半径:r 10 5 0 -5 -10 ケーブル長 100m 2.6%増加 ケーブル長 40m 規格量 規格量 0 500 1000 1500 2000 0 500 1000 1500 2000 屈曲回数(万回) 屈曲回数(万回) 導体抵抗増加率 ( % ) 減衰量 (dB) 50 40 30 20 10 0 導体抵抗 減衰量

産業系ネットワーク用 カテゴリ5E シールド付きケーブル

1000BASE-T 100BASE-TX 1000BASE-T 100BASE-TX シース色記号 シース 色記号 1000BASE-T 100BASE-TX シース色記号 一覧表 使用温度-20~60℃

(16)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

構 造 導 体 材 質 電気用軟銅線 サイズ 0.5mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 4 対(1 対×4 ユニット) シース 材 質 鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 2.2×9.0mm 概 算 質 量 2.5kg/ 箱(100m) 標 準 長 100m 標 準 荷 姿 リール巻き(ダンボール箱) 構 造 導 体 材 質 電気用軟銅線 サイズ 0.5mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 4 対 シース 材 質 ネズミ忌避剤入り鉛フリーPVC 色 シース色記号 一覧表 参照 標準外径 4.9mm 概 算 質 量 9kg/ 箱(300m) 標 準 長 300m 標 準 荷 姿 8の字巻のエイトボックス

標準高さ2.0mmアンダーカーペット用カテゴリ5E 4対ケーブル

シースにネズミ忌避剤を含有したカテゴリ5E 4対ケーブル

カテゴリ5E 4対

アンダーカーペット用

ご注文品名

NETSTAR–C5E UC 0.5 × 4P LF/REEL LB

カテゴリ5E 4対

ネズミ忌避剤入り

ご注文品名

NETSTAR–C5E RAT/8 0.5 × 4P LBTK

屋内LAN用 屋内LAN用 アンダーカーペット用 ネズミ忌避剤含有シース RoHS対応 RoHS対応 固定配線 固定配線 特 長 特 長 仕 様 仕 様 色記号 シース色 LB ライトブルー H 灰 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 カテゴリ5E カテゴリ5E 非シールド 非シールド PE絶縁体 単線導体 鉛フリーPVCシース 単線導体 PE絶縁体 ネズミ忌避剤入り 鉛フリーPVCシース

高機能 カテゴリ5E 非シールドケーブル

1000BASE-T 100BASE-TX 1000BASE-T 100BASE-TX シース 色記号 シース色記号 シース色記号 一覧表 シース色記号 一覧表 使用温度-20~60℃ 使用温度-20~60℃ ※防鼠用として、ステンレス外装タイプもございます。

(17)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

型 式 UL20276-C5E NH-NETSTAR-C5E 構 造 導 体 材 質 電気用軟銅線 サイズ 0.5mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 4 対 シース 材 質 鉛フリー PVC 耐燃 PE 色 シース色記号 一覧表 参照 標準外径 5.5mm 概 算 質 量 10kg/箱(300m) 標 準 長 300m 標 準 荷 姿 8の字巻のエイトボックス 耐燃 PEシースは、キズがつきやすい材質ですのでお取り扱いにはご注意ください。

屋外での使用が可能なLAPシース

付きカテゴリ5E 4対ケーブル

LAPシースを剥ぎ取り4対ケーブルにモジュラプラグ接続可能

種 類 LAPシースのみ 支持線付き 構 造 導 体 材 質 電気用軟銅線 サ イ ズ 0.51mm 絶縁体 材 質 PE(ポリエチレン) 標準外径 1.0mm 対 数 4 対 内部シース 材 質(色) 鉛フリー PVC(ライトブルー) 標準外径 5.5mm シース 材 質(色) LAPシース(黒) 標準外径 9.5mm 9.5×17.5mm 概 算 質 量  80kg/km 170kg/km 標 準 長 500m※ 標 準 荷 姿 ドラム

TV用同軸ケーブル(S-5C-FB)、

LAN用カテゴリ5E 4対ケーブル、

電話用0.5×1対(2本)

を複合化した情報通信ケーブル

バナナノッチで片手でシースが取り除けます。

構   造 構 成 S-5C-FB:1本、カテゴリ5E 4対:1本、電話用0.5 1対:2本 シース 材質 鉛フリー PVC 色 橙 標準外径 21.5mm×9.5mm 概 算 質 量 160kg/km 標 準 長 500m※ 標 準 荷 姿 ドラム ※切り分け出荷いたします。 ※

LAPシース:アルミラミネートテープ付きPEシース

※切り分け出荷いたします。 ※直接埋設用の波付鋼管外装タイプもございます。 特 長 仕 様 仕 様 UL20276-C5E(H)/8 色記号 シース色 UW アーバンホワイト LB ライトブルー Y 黄 P 桃 B 青 NH-NETSTAR-C5E(H) 色記号 シース色 H 灰 K 黒

カテゴリ5E 4対

難燃タイプ

VW-1難燃

(20276対応) ご注文品名

UL20276–C5E(H)/8 LF 24AWG×4P UW

垂直トレイ

難燃

NH–NETSTAR(H)-C5E 0.5×4P H

バナナノッチ付き

情報通信複合ケーブル

ご注文品名

オレンジケーブル メガネ 1P

カテゴリ5E 4対

屋外用LAPシース付き

ご注文品名

NETSTAR–C5E LAP 0.5×4P K

支持線付き

NETSTAR–C5E LAP(SS) 0.5×4P K

屋内LAN用 屋内LAN用 屋外用(LAPシース部) 屋内LAN用 カテゴリ5E カテゴリ5E カテゴリ5E 非シールド 非シールド シールド(LAPシース部) 非シールド VW-1難燃 情報通信複合 ノンハロゲン RoHS対応 RoHS対応 RoHS対応 RoHS対応 固定配線 固定配線 固定配線 固定配線 使用温度-20~60℃ 使用温度-20~60℃ AWM(機器内配線) Style Page20276 高難燃(垂直トレイ) IEEE std 383:1974 2 重シールド付きタイプもございます。 (P15 参照) 特 長 仕 様 単線導体 PE絶縁体 シース LAP (支持線付き)LAP(SS) 白/茶茶 橙白/橙 白/緑 緑 白/青 青 白/茶 茶 橙 白/橙 白/緑 緑 白/青 青 銅より線 支持線 バインド線 PE絶縁体 接地線 内部シース (鉛フリーPVC) LAPシース LAP LAP(SS) (側面図) TV用同軸ケーブル LAN用カテゴリ5Eケーブル 電話用ケーブル バナナ ノッチ バナナノッチ 鉛フリーPVCシース

高機能 カテゴリ5E 非シールドケーブル

シース色 (黒) 1000BASE-T 100BASE-TX 1000BASE-T 100BASE-TX 1000BASE-T 100BASE-TX カテゴリ5E 1000BASE-T 100BASE-TX シース 色記号 シース色記号 一覧表 使用温度-20~60℃ 使用温度-20~60℃

(18)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

カテゴリ5E

パッチコード

より線

導体

ブーツなし

T568B 結線

ご注文品名例

C5E PC (MP588) - *** - LBTK

T568A 結線

C5E PC (MP588) - *** - LBTK(Aタイプ)

ブーツあり

T568B 結線

C5E PC (MP588) - *** - B - LBTK

T568A 結線

C5E PC (MP588) - *** - B - LBTK(Aタイプ)

単線

導体

ブーツなし

T568B 結線

C5E (MP588) - *** - LBTK

T568A 結線

C5E (MP588) - *** - LBTK(Aタイプ)

ブーツあり

T568B 結線

C5E (MP588) - *** - B - LBTK

T568A 結線

C5E (MP588) - *** - B - LBTK(Aタイプ)

カテゴリ6

パッチコード

より線

導体

T568B 結線

ご注文品名例

C6 PC(SP688) - *** - LBTK

T568A 結線

C6 PC(SP688) - *** - LBTK(Aタイプ)

単線

導体

T568B 結線

C6 (SP688) - *** - LBTK

T568A 結線

C6 (SP688) - *** - LBTK(Aタイプ)

他のプラグでも対応いたします。また、その他のケーブルも対応いたします。 他のプラグでも対応いたします。また、その他のケーブルも対応いたします。

1本〜製作可能

短納期で対応

1本〜製作可能

短納期で対応

C6はクリアブーツ付きが標準仕様

1000BASE-T 100BASE-TX 1000BASE-TX 1000BASE-T 特 長 特 長 標準仕様 モジュラプラグ 非シールド カテゴリ5E MP588(パンドウイット社品) ブーツ ケーブル色と類似色で対応いたします。(LBT, T は除く) モジュラプラグ 非シールド カテゴリ6 SP688(パンドウイット社品) 屋内LAN用 屋内LAN用 RoHS対応 RoHS対応 固定配線 固定配線 カテゴリ5E カテゴリ6 非シールド 非シールド 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒 色記号 シース色 LBTK ライトブルー LBH ライトブルー(濃) LBT ライトブルー(淡) W 白 H 灰 T 茶 B 青 G 緑 LG 若草 R 赤 D 橙 Y 黄 M 紫 P 桃 I アイボリー K 黒

モジュラプラグ付きケーブル

ケーブル長 例)001=1m、010=10m、1.5M=1.5m シースの色記号 B=ブーツあり 記入無し=ブーツなし 標準仕様 ケーブル長 例)001=1m、010=10m、1.5M=1.5m シースの色記号 シース色記号 一覧表 シース色記号 一覧表 使用温度-20~60℃ 使用温度-20~60℃

(19)

L

A

N

用ツイストペアケーブル

NETSTAR LAN 用



ツイストペアケーブル

結線パターン

種類

4対結線パターン

(適用アプリケーション)

・10BASE-T

・100BASE-TX

・1000BASE-T

・1000BASE-TX

品名結線指定

T568Aストレート

Aタイプ

A側(T568A) 白/緑①   ①白/緑 緑②   ②緑 白/橙③   ③白/橙 青④   ④青 白/青⑤   ⑤白/青 橙⑥   ⑥橙 白/茶⑦   ⑦白/茶 茶⑧   ⑧茶 B側(T568A)

T568Bストレート

空 欄

T568A/T568Bクロスオーバー

1236クロス

A側(T568B) 白/橙①   ①白/橙 橙②   ②橙 白/緑③   ③白/緑 青④   ④青 白/青⑤   ⑤白/青 緑⑥   ⑥緑 白/茶⑦   ⑦白/茶 茶⑧   ⑧茶 B側(T568B) A側(T568A) 白/緑①   ①白/橙 緑②   ②橙 白/橙③   ③白/緑 青④   ④青 白/青⑤   ⑤白/青 橙⑥   ⑥緑 白/茶⑦   ⑦白/茶 茶⑧   ⑧茶 B側(T568B)

種類

2対結線パターン

(適用アプリケーション)

・100BASE-TX

・ISDN

品名結線指定

T568Aストレート

Aタイプ

A側(T568A) 白/緑①   ①白/緑 緑②   ②緑 白/橙③   ③白/橙 ④   ④ ⑤   ⑤ 橙⑥   ⑥橙 ⑦   ⑦ ⑧   ⑧ B側(T568A)

T568Bストレート

空 欄

T568A/T568Bクロスオーバー

1236クロス

ISDN

別途相談ください

A側 ①   ① ②   ② 白/橙③   ③白/橙 緑④   ④緑 白/緑⑤   ⑤白/緑 橙⑥   ⑥橙 ⑦   ⑦ ⑧   ⑧ B側 A側(T568B) 白/橙①   ①白/橙 橙②   ②橙 白/緑③   ③白/緑 ④   ④ ⑤   ⑤ 緑⑥   ⑥緑 ⑦   ⑦ ⑧   ⑧ B側(T568B) A側(T568A) 白/緑①   ①白/橙 緑②   ②橙 白/橙③   ③白/緑 ④   ④ ⑤   ⑤ 橙⑥   ⑥緑 ⑦   ⑦ ⑧   ⑧ B側(T568B) 種類

4対結線パターン

(適用アプリケーション)

・1000BASE-T

・1000BASE-TX

品名結線指定

568A カテゴリ5Eクロスオーバ

(IEEE802.3ab)

568B カテゴリ5Eクロスオーバ

(IEEE802.3ab)

568Aフルクロス

A側(T568A) 白/緑①   ①白/橙 緑②   ②橙 白/橙③   ③白/緑 青④   ④白/茶 白/青⑤   ⑤茶 橙⑥   ⑥緑 白/茶⑦   ⑦青 茶⑧   ⑧白/青 B側(T568B)

568Bフルクロス

568A カテゴリ6クロスオーバ

(TIA/EIA-854)

568B カテゴリ6クロスオーバ

(TIA/EIA-854)

568Aフルクロス

568Bフルクロス

A側(T568B) 白/橙①   ①白/緑 橙②   ②緑 白/緑③   ③白/橙 青④   ④茶 白/青⑤   ⑤白/茶 緑⑥   ⑥橙 白/茶⑦   ⑦白/青 茶⑧   ⑧青 B側(T568A) A側(T568B) 白/橙①   ①白/緑 橙②   ②緑 白/緑③   ③白/橙 青④   ④白/茶 白/青⑤   ⑤茶 緑⑥   ⑥橙 白/茶⑦   ⑦青 茶⑧   ⑧白/青 B側(T568A) A側(T568A) 白/緑①   ①白/橙 緑②   ②橙 白/橙③   ③白/緑 青④   ④茶 白/青⑤   ⑤白/茶 橙⑥   ⑥緑 白/茶⑦   ⑦白/青 茶⑧   ⑧青 B側(T568B) ピン No. L寸法 ケーブル ピン No. ⑧ ① ⑧ ① RJ45プラグ (A側) RJ45プラグ(B側)

モジュラプラグ付きケーブル

(20)

NETSTAR-OPT   光ファイバケーブル

光ファイバケーブル

ケーブル種類 製品イメージ 心線数 用途・特長 カタログ掲載項

単心光ファイバコード

1心

・架内配線や機器間接続に適しています。

・光コネクタ付きの場合、パッチコードとも

言われています。

・片端光コネクタ付きとして、ケーブルとの

融着接続にご使用いただけます。

P22

2心メガネ型

光ファイバコード

光ファイバ心線 シース

2心

・架内配線や機器間接続に適しています。

・光コネクタ付きの場合、パッチコードとも

言われています。

・片端光コネクタ付きとして、ケーブルとの

融着接続にご使用いただけます。

P22

光ファイバテープコード

光ファイバテープ シース

2心

4心

8心

(SMのみ)

・光成端箱配線に適しています。

・光コネクタ付きの場合、

ファンアウトコード

とも言われています。

・片端光コネクタ付きとして、ケーブルとの

融着接続にご使用いただけます。

P23

2心一括シース平型

光ファイバケーブル

(ターミネーションケーブル)

光ファイバコード シース

2心

・架間や横幹線配線に適しています。

・省スペースでの配線、

フリーアクセスフロ

アの配線にご使用いただけます。

・光コネクタ付きも対応可能です。

P23

コード集合型光ファイバ

ケーブル

1 光ファイバコード シース

1〜32心

・架間や横幹線配線に適しています。

・1〜32心まで対応可能です。

・局内用(エココード集合型)

も対応可能で

す。

・光コネクタ付きも対応可能です。

P24

高強度光ファイバケーブル

タフキング

光ファイバ心線 シース

2、4心

・引っ張り・側圧荷重に強く、可とう性に優

れるため、布設時の取り扱いが容易で

す。

・可動部への適用も可能です。

・光コネクタ付きも対応可能です。

P24

層型光ファイバケーブル

光ファイバ心線 シース

1〜12心

・ビル内の縦幹線や横幹線など、幹線系に

幅広くご使用いただけます。

P25

スペーサ型

光ファイバケーブル

光ファイバ心線 シース

1〜24心

・ビル内の縦幹線や横幹線など、幹線系に

幅広くご使用いただけます。

・光ファイバ心線がスロット溝に収納されて

いるため、外部からの圧縮や衝撃に強い

構造です。

・光コネクタ付きも対応可能です。

P25

光ファイバ心線 シース

用途別一覧表

(21)

NETSTAR-OPT   光ファイバケーブル

光ファイバケーブル

シングルモード(SM) 光ファ

イバ

マルチモード(グレートインデックス(GI)型) 光ファイバ

光ファイバ種類 光ファイバ型式(ご注文時)

SM1005

(曲げ半径R=15mm対応)

SMBR

(分散シフト型

DSF0803

※2

SMファイバのタイプ※1

OS1

OS1

OS1

公称モードフィールド径[μm]

9.2

8.6

8.0

公称クラッド径[μm]

125

125

125

伝送損失(波長)[dB/km]

0.5以下(1310nm)

0.5以下(1310nm)

0.3以下(1550nm)

適用 アプリケーション別 最大リンク長[m] 1000BASE-LX

5,000以下

5,000以下

5,000以下

10GBASE-LR

10,000以下

10,000以下

※1 ISO/IEC 11801, JIS X 5150により分類した光ファイバのタイプ。 ※2 分散シフト型光ファイバの適用ケーブルは、別途ご相談ください。 光ファイバ種類 光ファイバ型式(ご注文時)

G5035/16

G6242/25

(10Gbps300m伝送用)

G50C3

(10Gbps550m伝送用)

G50C4

GIファイバのタイプ※1

OM2

OM1

OM3

OM4

公称コア径[μm]

50

62.5

50

50

公称クラッド径[μm]

125

125

125

125

伝送損失 [dB/km] 850nm

3.0以下

3.5以下

3.0以下

3.0以下

1300nm

1.0以下

1.5以下

1.0以下

1.0以下

伝送帯域 [MHz ・km] 850nm

500以上

200以上

(実効帯域2,000以上)

1,500以上

(実効帯域4,700以上)

3,500以上

1300nm

600以上

500以上

500以上

500以上

適用 アプリケーション別 最大リンク長[m] 10BASE-FL

2,000以下

2,000以下

2,000以下

2,000以下

100BASE-FX

2,000以下

2,000以下

2,000以下

2,000以下

1000BASE-SX

550以下

275以下

1,000以下

1,100以下

1000BASE-LX

550以下

550以下

1,000以下

1,100以下

10GBASE-SR

82以下

33以下

300以下

550以下

※1 ISO/IEC 11801, JIS X 5150により分類した光ファイバのタイプ。

ハードポリマクラッドファイバ:マルチモード(ステップインデックス(SI)型) 光ファイバ

光ファイバ種類 ※3 光ファイバ型式(ご注文時)

HP2007

公称コア径[μm]

200

公称クラッド径[μm]

230

伝送損失(850nm)[dB/km]

7以下

対応心線径[mm]

φ0.5

※3 ファイバ“HP2007”は、主にコード径2.2mmのコードおよびコード集合型ケーブルで対応いたします。

SM

GI50

HPCF

GI62.5

GI50(OM3)

GI50(OM4)

SMBR(R15)

DSF

(22)

NETSTAR-OPT   光ファイバケーブル

光ファイバケーブル

光ファイバケーブル品名表示

コネクタ付き光ファイバケーブル品名表示

品名例:M-MC(LF)-SM1005-4R(2)-LAP

品名例:TO17CV-4×S105Y#S/P/2#S/P/2#50M

M - MC (LF) - SM1005 - 4 R (2) - LAP

TO17 CV - 4 × S105 Y #S / P / 2 #S / P / 2 # 50 M

コード・ケーブルの内容

A端(巻き始め)側

コネクタ付け加工内容

B端(巻き終わり)側

コネクタ付け加工内容

加工品全長

難燃 M エコ EM 通常 無記入 種類 略号 難燃・エコ コード C テープコード TC コード集合型 MC 層型 L スペーサ型 S 種類 略号 コードケーブル種類 コード 2心メガネ型単心 CFC ケーブル コード集合型 CV スペーサ型 SL テープコード □ 2:2心, 4:4心, 8:8心 □TC 種類 略号 コード・ケーブル種類 鉛フリー PVCシース 種類(表1)光ファイバ 光ファイバ 種類(表1) 2心 2 4心 4 : : 32心 32 心線数※1 2心 2 4心 4 : : 32心 32 心線数 丸型 R 平型 TF ケーブル構造※2 黄 Y 若草 LG 灰 H 橙 D 空 LB 黒 K LAPシース LAP シース色または オプションシース 黄 Y 若草 LG 灰 H 橙 D 空 LB 黒 K シース色 SC S LC LC DSC WS 2LC WL FC F ST T MU MU 種類 略号 コネクタ種類 (P26参照) SC S LC LC DSC WS 2LC WL FC F ST T MU MU 種類 略号 コネクタ種類 (P26参照) PC P SPC S APC A 種類 略号 研磨方法 PC P SPC S APC A 種類 略号 研磨方法 ご指定の長さ 例:2m→2 分岐長 ご指定の長さ 例:2m→2 分岐長 ご指定の長さ 例:50m→50 加工品全長 (コネクタ先端間) φ1.7 1.7 φ2.0 2 φ2.8 無記入 コード径 略号 コード径 φ1.7 17 φ2.0 2 φ2.8 3 コード径 略号 コード径 ※1 単心コードの場合は無記入。テープコード、層型、スペーサ型ケーブルの場合は光ファイバ種類の前に記入。 ※2 コード類、層型、スペーサ型の場合は無記入。 光ファイバ種類 ケーブル手配品名 コネクタ付き手配品名 一般名称 SM1005 S105 SM9/125ファイバ SMBR SMBR SM R15対応ファイバ DSF0803 DS083 分散シフト型ファイバ G5035/16 G556 GI50/125ファイバ G6242/25 G625 GI62.5/125ファイバ G50C3 G50C3 10G対応OM3ファイバ G50C4 G50C4 10G対応OM4ファイバ

表1 光ファイバ種類

SM GI50 GI62.5 GI50(OM3) GI50(OM4) SMBR(R15) DSF

品名表示体系

Updating...

参照

Updating...

関連した話題 :
