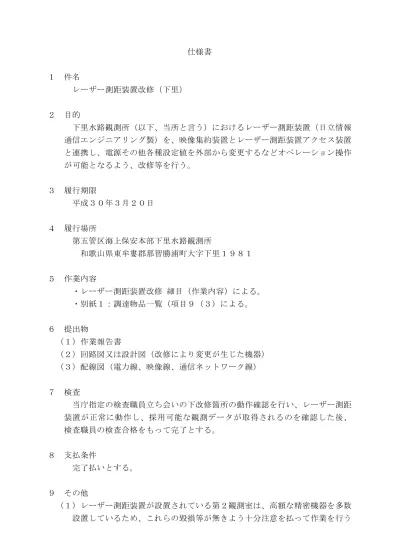

仕様書 １ 件名 レーザー測距装置改修（下里） ２ 目的 下里水路観測所（以下、当所と言う）におけるレーザー測距装置（日立情報 通信エンジニアリング製）を、映像集約装置とレーザー測距装置アクセス装置 と連携し、電源その他各種設定値を外部から変更するなどオペレーション操作 が可能となるよう、改修等を行う。 ３ 履行期限 平成３０年３月２０日 ４ 履行場所 第五管区海上保安本部下里水路観測所 和歌山県東牟婁郡那智勝浦町大字下里１９８１ ５ 作業内容 ・レーザー測距装置改修 細目（作業内容）による。 ・別紙１：調達物品一覧（項目９（３）による。 ６ 提出物 （１）作業報告書 （２）回路図又は設計図（改修により変更が生じた機器） （３）配線図（電力線、映像線、通信ネットワーク線） ７ 検査 当庁指定の検査職員立ち会いの下改修箇所の動作確認を行い、レーザー測距 装置が正常に動作し、採用可能な観測データが取得されるのを確認した後、 検査職員の検査合格をもって完了とする。 ８ 支払条件 完了払いとする。 ９ その他 （１）レーザー測距装置が設置されている第２観測室は、高額な精密機器を多数 設置しているため、これらの毀損等が無きよう十分注意を払って作業を行う
こと。もし毀損等が発生した場合は、請負者の責により無償で正常な状態に 復旧すること。 （２）改修にあたり、当所担当官と改修内容についてあらかじめ打合せを行った 後に作業に取りかかること。 （３）本契約で改修に必要とする資機材は、配線用ケーブルをはじめ、別添資料 にて「官給品」と記載があるものを除き、請負者において用意すること。 上記の調達物品については、別紙「仕様確認申請書」にて規格等を記入の のうえ、担当官の仕様確認を入札までに受けること。 （４）完了後１年以内に瑕疵が発見された場合は、請負者は当庁担当職員の指示 により速やかに無償で改修すること。 （５）本仕様書に定めのない事項及び本仕様書に疑義が生じた場合は、当所担当 職員と協議し、その指示に従うこと。 （６）再委託承諾申請書の提出 請負業者は、業務の一部（「主たる部分」を除く。）を第三者に委託し、 又は請け負わせようとするとき（以下「再委託」という。）は、再委託承 諾申請書（別紙様式）を提出し、承諾を得ること。 10 仕様書等に関する問い合わせ先 第五管区海上保安本部下里水路観測所 電話 ０７３５－５８－００８４
レーザー測距装置改修 細目 １ レーザー測距装置 作業内容 1-1 受信電子装置 (1) システムコントロールユニット(SCU）に通信による電源機能付与 (2) 光電子増倍管（官給品）の設置及び配線 (3) 光電子増倍管用高圧電源（官給品）に対する通信による電源設定機能付与 (4) 太陽光センサーの修理 1-2 送受信光学系 (1) 通信機構付光路切替器への更新 (2) 干渉フィルタ切替器に通信による切替機構付与 1-3 自動制御装置 (1) レーザー測距観測自動制御ソフトウェア（官給品）の導入 (2) レーザー出力計からの出力信号線の配線と表示機能付与 (3) 各コンピュータ（別表１）に「Wake Up LAN」機能の設定 1-4 電源各部 (1) 各構成機器（別表２）の電源集約化、通信による電源機能付与 ２ レーザー測距装置付属装置（官給品） 作業内容 (1) 時計装置に通信によるフェイズ値確認・設定機能付与 ３ 映像集約装置（官給品） 作業内容 (1) 設置及び配線 (2) 付属ソフトウェアの導入、各種設定 ４ レーザー測距装置アクセス装置（官給品） 作業内容 (1) 設置及び配線 (2) レーザー測距観測自動制御ソフトウェア（官給品）の導入、各種設定 ５ 航空機接近感知システム（官給品） 作業内容 (1) 制御装置に「Wake Up LAN」機能の設定（別表１）
構成品目 物品名 項目 制御コンピュータ レーザー測距装置 1-3(3) 処理コンピュータ 予報値差分表示コンピュータ レーザーインターフェイスユニット オ ー ル マ イ テ ィ イ ン タ ー フ ェ イ ス ユ ニット 制御装置 航空機接近感知システム 5(1) 別表１ Wake Up Lan機能導入ＰＣ 一覧 構成品目 型番又は名称 項目
レーザー出力計 POWER ENERGY METER 362 1-4(1)
レーザー光軸監視装置
-ストップ用ゲートドライバユニット HAMAMATSU GATE DRIVER 発射タイミング信号出力装置 DG535
スタート信号検知器用電源 PW18-1.8AQ スタート信号用アンプユニット UN-2012-006
光路切替ユニット
-TTSユニット TRIPLE THRESHOLD SCREENING DRIVER チ ョ ッ パ ー ／ ア ッ テ ネ ー タ ー 駆 動 回 CHOP/ATT DRIVER
路
イベントタイマー A033ET
イ ベ ン ト タ イ マ ー イ ン タ ー フ ェ イ ス EVENT TIMER I/F ユニット 近距離標的用ゲート信号ユニット DG535 コンパレータ等制御電源ユニット PW18-1.8AQ（２個） 望遠鏡駆動コントロールユニット umac 望遠鏡広視野用カメラ WATEC CCD CAMERA（２個） 別表２ 電源集約機器 一覧
別紙１ レーザー測距装置改修 細目【調達物品】 請負者において、下記物品を調達すること。 ①システムコントロールユニット(SCU） １式 《 内訳 》 □スイッチ操作用リレーボード（6ch以上） １個 □スイッチ表示用絶縁入力ボード（6ch以上） １個 □通信ケーブル（パラレルポート、0.8m以上） １本 ②太陽光センサー １式 《 内訳 》 □太陽光受光素子（Cds、φ20mm） １個 □入光セル １個 ③パワーメーター光路切替器通信切替機構 １式 《 内訳 》 □モーター（45度以上回転復帰モーター及びドライバ） １個 □コントローラー（回転復帰インターフェース） １個 □マウント（レーザー光路切替ミラーホルダー） １個 ④干渉フィルタ切替機通信切替機構 １式 《 内訳 》 □モーター（90度ステップ回転モーター及びドライバ） １個 □コントローラー（4方向回転インターフェース） １個 □マウント（干渉フィルタ切替シャフト（φ8mm）結合） １個 ⑤パワーメーター出力信号線配線・表示機能 １式 《 内訳 》 □電圧計（分解能1μV以上） １個 □USB/GPIBインターフェース １個 □USB延長ケーブル（15m以上） １本 ⑥レーザー測距装置構成機器通信電源機能 １式 《 内訳 》 □100V電源タップ（8個口以上） １個 □100V電源タップ（4個口以上、リモートリレー付） ８個 □19インチラック取付金具 １式 ⑦レーザー測距装置付属装置（時計装置用） １式 《 内訳 》 □ＰＣ本体 １台
ｲ)OSは、Windows7 Professional 64bitであること。
ﾊ)内蔵メモリは、4GB以上であること。 ﾆ)大容量記録媒体はSSDとし、32GB以上であること。 ﾎ)日本語キーボード及びマウスを備えること。 □ソフトウェア（Visual Studio 6.0） １個 □デジタル入出力インターフェイス（64点） ２個 □USBハブ（セルフパワー、4ch以上） １個 □USBメモリ（8GB以上） １個 □モニタ（17インチ型、解像度SXGA以上） １台 ⑧映像集約装置用ケーブル １式 《 内訳 》 □HDMIケーブル（1m以上） ５本 □USB給電アダプタ ４個 □同軸ケーブル（BNC75Ω、20m以上） ４本 □BNC/RCA変換アダプタ ４個 ⑨レーザー測距装置アクセス装置用ケーブル １式 《 内訳 》 □LANケーブル（3m以上） １５本 □LANケーブル（20m以上） ３本 □LANケーブル延長コネクタ ６個 □ケーブル敷設カバー（1m以上） ２０個 □USBビデオキャプチャ １個 □VGA入力/RCA出力変換器 ２個 □RCAセレクタ（2入力1出力） １個
