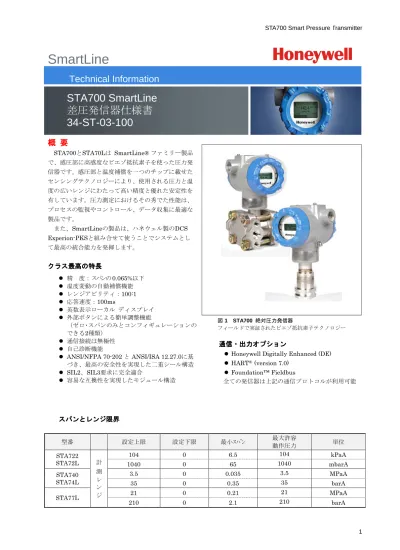

STA700 SmartLine

差圧発信器仕様書

34-ST-03-100

概

概

概

概

要

要

要

要

STA700とSTA70Lは SmartLine® ファミリー製品 で、感圧部に高感度なピエゾ抵抗素子を使った圧力発 信器です。感圧部と温度補償を一つのチップに載せた センシングテクノロジーにより、使用される圧力と温 度の広いレンジにわたって高い精度と優れた安定性を 有しています。圧力測定におけるその秀でた性能は、 プロセスの監視やコントロール、データ収集に最適な 製品です。 また、SmartLineの製品は、ハネウェル製のDCS Experion-PKSと組み合せて使うことでシステムとし て最高の統合能力を発揮します。

クラス最高の特長

クラス最高の特長

クラス最高の特長

クラス最高の特長

精 度：スパンの 0.065%以下 温度変動の自動補償機能 レンジアビリティ：100:1 応答速度：100ms 英数表示ローカル ディスプレイ 外部ボタンによる簡単調整機能 （ゼロ･スパンのみとコンフィギュレーションの できる2種類） 通信接続は無極性 自己診断機能 ANSI/NFPA 70-202 と ANSI/ISA 12.27.0に基 づき、最高の安全性を実現した二重シール構造 SIL2、SIL3要求に完全適合 容易な互換性を実現したモジュール構造 図 1 STA700 絶対圧力発信器 フィールドで実証されたピエゾ抵抗素子テクノロジー

通信・出力オプション

通信・出力オプション

通信・出力オプション

通信・出力オプション

Honeywell Digitally Enhanced (DE) HART®_{(version 7.0)} Foundation™ Fieldbus 全ての発信器は上記の通信プロトコルが利用可能

スパンとレンジ限界

スパンとレンジ限界

スパンとレンジ限界

スパンとレンジ限界

型番 設定上限 設定下限 最小ｽﾊﾟﾝ 最大許容 動作圧力 単位 STA722 STA72L 計 測 レ ン ジ 104 0 6.5 104 kPaA 1040 0 65 1040 mbarA STA740 STA74L 3.5 0 0.035 3.5 MPaA 35 0 0.35 35 barA STA77L 21 0 0.21 21 MPaA 210 0 2.1 210 barA

STA700 Smart Pressure Transmitter 2

要

要

要

要

約

約

約

約

SmartLineファミリーの発信器には、高性能なピエ ゾ抵抗素子が搭載されています。この発信器には、静 圧補償(差圧モデルのみ)と温度補償のセンサーが内 蔵されており、これらの働きでプロセスの圧力測定に おいて最高の総合性能を実現しています。 必要充分な性能を具備し、ローコストを実現した ST7 0 0は旧来の発信器の置き換えなどにも最適です。

指示計

指示計

指示計

指示計 ・

・

・ディスプ

・

ディスプ

ディスプ レイオ

ディスプ

レイオ

レイオ

レイオ プション

プション

プション

プション

ST700の表示器には、モジュラー構造で基本英数 字表示のLCDディスプレイが用意されています。

基本英数字

基本英数字

基本英数字

基本英数字

LCD

ディスプレイ

ディスプレイ

ディスプレイ

ディスプレイ

モジュール(フィールドで取付け、取外し可能) 0、90、180、270度位置変更可能 表示測定単位

Pa、KPa、MPa、KG/cm2、Torr、ATM、i4H2O、 mH2O、bar、mbar、inH2O、inHG、FTH2O、 mmH2O、mm HG、psi 2 行 16 文字 (4.13H × 1.83W mm) 開平出力指示

自己診断機能

自己診断機能

自己診断機能

自己診断機能

SmartLine発信器は広範囲かつ優れた自己診断機 能を持っています。その診断は故障の前兆についても 警告するので、適切な対応で予想しないシャットダウ ンを避けて、結果的に大きな無駄を防ぐことができま す。

コンフィギュレーション

コンフィギュレーション

コンフィギュレーション

コンフィギュレーション (

(

(

(設定

設定

設定

設定)

)

)

)ツール

ツール

ツール

ツール

ス リ ー ボ タ ン

ス リ ー ボ タ ン

ス リ ー ボ タ ン

ス リ ー ボ タ ン (

(

(

( 外 部 ボ タ ン

外 部 ボ タ ン

外 部 ボ タ ン )

外 部 ボ タ ン

)

)

) に よ る コ ン フ ィ ギ ュ レ ー シ ョ ン

に よ る コ ン フ ィ ギ ュ レ ー シ ョ ン (

に よ る コ ン フ ィ ギ ュ レ ー シ ョ ン

に よ る コ ン フ ィ ギ ュ レ ー シ ョ ン

(

(

( オ プ シ ョ ン

オ プ シ ョ ン

オ プ シ ョ ン

オ プ シ ョ ン )

)

)

)

SmartLineは3個の外部ボタンでコンフィギュレー ションすることができます(ただし、ディスプレイオプ ションの選択が必要）。外部ボタンは全ての電気的、 環境的耐性に適応しています。表示器なしの場合でも 外部ボタン付を選択すると、これらのボタンでゼロ・ スパン調整が可能となります。

携帯形設定器でのコンフィギュレーション

携帯形設定器でのコンフィギュレーション

携帯形設定器でのコンフィギュレーション

携帯形設定器でのコンフィギュレーション

現場形マルチプルコミュニケーションコンフィ

現場形マルチプルコミュニケーションコンフィ

現場形マルチプルコミュニケーションコンフィ

現場形マルチプルコミュニケーションコンフィ

ギュレーター

ギュレーター

ギュレーター

ギュレーター

（ （（

（ModelModelModelModel：：：：MCT202/HoneywellMCT202/HoneywellMCT202/HoneywellMCT202/Honeywell））））

SmartLine発信器はMCT202を使うことで、DE とHARTの機器をコンフィギュレーションすること ができます。MCT202は本質安全防爆の環境でも使 用できます。全てのハネウェル製の発信器は正規に 認証されている通信プロトコルによって、他社の携 帯形設定器とでも通信・設定することができます。

パーソナルコンピュータでのコンフィギュレー

パーソナルコンピュータでのコンフィギュレー

パーソナルコンピュータでのコンフィギュレー

パーソナルコンピュータでのコンフィギュレー

ション

ション

ション

ション

ハネウェル製SCT3000コンフィギュレーションキ ットはパーソナルコンピュータにソフトをインストー ルすることで、ハネウェルのDE(Digitally Enhanced) 機器を容易に設定することができます。また、FDM(フ ィールド デバイス マネージャー) ソフトとFDM Express(ソフト)も、HART と Fieldbus機器の設定を 行うことができます。

システムインテグレーション

システムインテグレーション

システムインテグレーション

システムインテグレーション

SmartLineは、HART/DE/Fieldbusなど、標準的 で広く普及している通信プロトコルを利用でき ます。 ハネウェル製のDCS Experion PKSと組み合せ て使うことで、以下のユニークな機能を利用でき ます。 設定変更情報の通知（レポート） FDM(フィールドデバイスマネージャー)の プラントエリアビュー機能による健全性監 視 全てのST700ユニットは、Experionでテス トされ、高度な互換性を保証されています。

モジュール構造

モジュール構造

モジュール構造

モジュール構造

メンテナンスや在庫費用を少なくするため、全ての ST700発信器はモジュール構造になっています。これ により、ユーザーは全体的な性能に影響を与えること なく、メーターボディを交換したり、ディスプレイを 取り付けたり、電子モジュールを交換したりできます。 各々のメーターボディはハネウェルの高機能インタ ーフェースにより温度と圧力の広い範囲にわたり、誤 差の補正がなされています。電子モジュールは公差内 性能を失うことなく、他の電子モジュールと交換する ことができます。

モジュールの特

モジュールの特

モジュールの特

モジュールの特長

長

長

長

メーターボディの交換 電子、通信モジュールの交換 ＊ ディスプレイの取付け、取外し＊ 避雷器の取付け、取外し(ターミナル接続ターミナル接続ターミナル接続 )ターミナル接続))) ＊あらゆる電気的環境(本質安全防爆を含む)のフィー ルドで交換可能です。（但し耐圧防爆は除く）

3 C スパン URL スパン

性能仕様

性能仕様

性能仕様

性能仕様（

（

（

（ 注

注

注

注

1

）

）

）

）

基準精度

基準精度

基準精度

基準精度

（注

2

）標準偏差（＋

/

－

3

σ以内に合致）

型番 設定上限(URL) 設定下限(LRL) 最小スパン 最大 ターンダウン 比 基準精度 (注1) (% スパン) STA722 104kPaA（1040mbarA） 0.0mmHgA（0.0mbarA） 6.5kPaA（65.0mbarA） 15：1 0.0650% STA740 3.5MPaA（35barA） 0.0mmHgA（0.0mbarA） 0.035MPaA（0.35barA） 100：1 0.0650% STA72L 104kPaA（1040mbarA） 0.0mmHgA（0.0mbarA） 6.5kPaA（65.0mbarA） 15：1 0.0650% STA74L 3.5MPaA（35barA） 0.0mmHgA（0.0mbarA） 0.035MPaA（0.35barA） 100：1 0.0650% STA77L 21MPaA（210barA） 0.0mmHgA（0.0mbarA） 0.21MPaA（2.1barA） 100：1 0.0650% ゼロとスパンは上記の(設定上限URL/設定下限LRL)レンジ内で設定できます。

精度

精度

精度

精度 (

(

( 特定のスパン、温度特性、静圧特性

(

特定のスパン、温度特性、静圧特性

特定のスパン、温度特性、静圧特性 )

特定のスパン、温度特性、静圧特性

)

)

)

標準偏差（＋

/

－

3

σ以内に合致）

精度（注1） (スパンの%) 温度の影響 (%スパン/28℃) 型番 設定上限 (URL) ターンダウン (下記以上) A B C D E

STA722 104kPaA（1040mbarA） 8：1 0.015 0.05 120mbarA 0.065 0.045 STA740 3.5MPaA（35barA） 25：1 0.015 0.05 1.4barA 0.050 0.010 STA72L 104kPaA（1040mbarA） 5：1 0.015 0.05 187mbarA 0.065 0.100 STA74L 3.5MPaA（35barA） 25：1 0.015 0.05 1.4barA 0.050 0.015 STA77L 21MPaA（210barA） 6：1 0.015 0.05 35barA 0.050 0.010

ターンダウンの影響 ± [ A+B ( )] %スパン 温度の影響 ±[ D+E( ) ] %スパン/28℃(50o_F) （注3）

総合性能

総合性能

総合性能

総合性能

(%

スパン

スパン

スパン

スパン

)

総合性能

=

=

=

=

＋

＋

＋

＋

////

－

－

－

－

√(

精度

))))

2222

+ (

+ (

+ (

+ (

温度の影響

))))

2222 総合性能の例:::: (5:1 ターンダウン、＋/－50°F (28℃)の変化)

STA722 @ 20.8kPaA:::: スパンの0.297% STA72L @ 20.8kPaA:::: スパンの0.569% STA740 @ 0.69MPaA:::: スパンの0.119% STA74L @ 0.69MPaA:::: スパンの0.141%

STA77L @ 4.14MPaA:::: スパンの0.119%

標準校正周期

校正検査は

2

年ごとをお薦めします。

(注1) ターミナル基点精度：直線性、ヒステリシス、再現性の総合された影響を含む。アナロ グ出力は、スパンに0.005％を加える。 (注2) 基準精度検証の条件：25℃(77°F)、0大気圧、相対湿度10～55％ RHとSUS316ステンレ スバリアダイアフラム (注3) 0Ｋと0 o Fから換算した変化分

STA700 Smart Pressure Transmitter 4

動作条件

動作条件

動作条件

動作条件

–

–

–

–

全ての型番

全ての型番

全ての型番

全ての型番

パラメータ 基準条件 定格条件 動作限界 運搬・保管 ℃ ℃ ℃ ℃ °F ℃℃℃℃ °F ℃℃℃℃ °F ℃℃℃℃ °F 周囲温度(注1) 25±1 77±2 -40～85 -40～185 -40～85 -40～185 -55～120 -67～248 メーターボディ温度(注2) STA722/STA72L STA740，74L，77L 25±1 25±1 77±2 77±2 -55～125 -55～125 -67～257 -67～257 図2参照 図2参照 -40～110 -40～230 -40 to 125 -40 to 257 湿度 %RH 10 ～ 55 0 ～ 100 0 ～ 100 0 ～ 100 真空領域-最低圧力 STA722，72L，740，74L， 77L 図2参照 (1mmHg= 133.322Pa) 25 mmHgA (33 mbarA)を超える圧力仕様内での動作。 短い時間（注3）完全真空にさらされ てもダメージは受けない。 供給電圧、電流、負荷抵抗 (HART＆DE) 10.8～42.4Vdc(本質安全防爆のときリミット30Vdc) 0～1,440Ω(図3参照) 最大許容 動作圧力 (MAWP)(注4,5)

STA722、72L = 780 mmHgA、1,040 mbarA、104kPaA STA740、74L = 500 psia、35 barA、3.5 MPaA STA77L = 3,000 psia、210 barA、21MPaA (注1) LCD ディスプレイ動作温度 -20℃～+70℃ 保管温度 -30℃～80℃ (注2) CTFE充填液は、定格 -15 ～110℃ (5 ～230ﾟF)

(注3) 短時間とは70℃ (158ﾟF)で2時間

(注4) 発信器はダメージなく1.5×MAWPの圧力に耐えられます。

5 図3 供給電圧とループ抵抗

STA700 Smart Pressure Transmitter 6

定格条件での性能

定格条件での性能

定格条件での性能

定格条件での性能

–

–

–

–

全ての型番

全ての型番

全ての型番

全ての型番

パラメータ 内容 アナログ出力 通信 2線式、4～20mA(HARTとDE発信器のみ）

Honeywell DE、HART7プロトコルまたは、Foundation ITK 6.0.1適合。全て発信器はプロト コルに関係なく、接続に極性はない。 出力故障モード （設定可能） ハネウェル標準： NAMUR NE 43適合： 通常の限界値： 3.8 - 20.8mA 3.8 - 20.5mA 故障モード： ≦3.6mAと≧21.0mA ≦3.6mAと≧21.0mA 供給電圧の影響 0.005％ スパン / V dc 発信器ターンオン時間 (電源投入とテストアルゴリズム含む)

HART または DE：2.5秒. Foundation Fieldbus：ホストに依存 応答速度

(遅れ ＋ 時定数)

DE/HART アナログ出力 Foundation Fieldbus 100ms 150ms(ホストに依存) 減衰時間定数 (ダンピング) HART：0～32秒で0.1秒毎調整可能. 初期値：0.50秒 DE：10段階 0、0.16、0.32、0.48、1、2、4、8、16、32秒 初期値：0.48秒 振動の影響 ＋/－0.1%以下(ダンピングのない時のURL) IEC60770-1 フィールドまたはパイプライン、高振動レベル(10-2000Hz：変位0.21/3g 最大加 速度) 電磁適合性 IEC61326-3-1 雷保護オプション 漏れ電流：10μA 最大 @ 42.4V dc 93C インパルス定格：8/20μS 5000A(＞10回) 10000A(1回分) 10/1000μS 200A(＞300回）

材質仕様

材質仕様

材質仕様

材質仕様

(

(他の型番での有効性・制限に関しては、型番選定ガイドを参照下さい

(

(

他の型番での有効性・制限に関しては、型番選定ガイドを参照下さい

他の型番での有効性・制限に関しては、型番選定ガイドを参照下さい

他の型番での有効性・制限に関しては、型番選定ガイドを参照下さい )

)

)

)

パラメータ 内容 接液ダイアフラム材質 STSTASTSTAAA7777000000：00：：：SUS316L、ハステロイ C-276(注2)、モネル 400(注3)、タンタル、 ST STST STAAAA77770L0L0L0L：：：：SUS316L、ハステロイ C-276 接液ヘッド材質 ST STST STAAAA7777000000：00：：：SUS316(注4)、炭素鋼(亜鉛メッキ)(注5)、ハステロイ C-276(注6)、 モネル 400(注7) ST STST STAAAA77770L0L0L：0L：：：SUS316(注4) ベント・ドレンバルブとプラグ(注1) ST STST STAAA7A77700000000：：：：SUS316(注4)、ハステロイ C-276(注2)、モネル 400(注7) ST STST STAAAA77770L0L0L：0L：：：n/a ヘッドガスケット STSTASTSTAAA770077000000：：：：ガラス充填 PTFE 標準、バイトンとグラファイトはオプション ST STST STAAAA77770L0L0L：0L：：：n/a メーターボディ締めネジ ST STST

STAAAA777700000000：炭素鋼：：： (亜鉛メッキ) 標準、オプション：SUS316、NACE A286 SSボルト とナットまたはNACE A286 SSボルトとSUS304ナット

ST STST STAAAA77770L0L0L0L：：：：n/a 取付ブラケット 2”パイプ、炭素鋼(亜鉛メッキ)またはSUS304アングルブラケットか炭素鋼フラットブ ラケット（図3参照） 充填液 シリコン DC®200 オイルまたはCTFE (Chlorotrifluoroethylene) 筐体(Electronic Housing) ポリエステル塗装 0.4％以下の銅を含むアルミニウム合金

NEMA 4X、IP66、IP67、NEMA7(耐圧防爆)に適合。ステンレス筺体はオプション。 プロセス接続 ST STST STAAAA777700000000：：：：1/2-ｲﾝﾁNPT(メス)、DIN 19213(標準) ST STST

STAAAA77770L0L0L0L：：：：1/2-ｲﾝﾁNPT(メス)、1/2-ｲﾝﾁNPT(オス)、9/16 Aminco、DIN 19213(STG79L を除く) 配線 16AWG(1.5mm直径)まで接続可能 寸法 図4、図5参照 正味重量 STSTASTSTAAA770077000000：：：：3.8kg ST STST STAAAA77770L0L0L0L：：：：1.6kg アルミニウム筐体付 (注1) ベント・ドレンはテフロンでシールされている。 (注2) ハステロイC-276 またはUNS N10276 (注3) モネル400またはUNS N04400 (注4) SUS316またはCF8M（SU S316と同等）として供給される。 (注5) 炭素鋼ヘッドは亜鉛メッキ。水素透過の影響を考え水での使用はお薦めできない。水用には SUS316の接液ヘッドを使用のこと。 (注6) ハステロイC-276 またはUNS N10276。指定されたものか、またはCW12MW（ハステロイC-276 と同等）が供給される。 (注7) モネル400 またはUNS N04400。指定されたものか、またはM30C（モネル 400と同等）が供給さ れる。

7

通信プロトコルと機能

通信プロトコルと機能

通信プロトコルと機能

通信プロトコルと機能

HART Protocol Version:HART 7 電源供給 電圧: 10.8 ～42.4 V dc 負荷: 最大1440Ω 図2参照 最少負荷: 0Ω(携帯型コミュニケーターとの通信には 、 最低250Ωが必要) Foundation Fieldbus (FF) 電源供給 電圧: 9.0 ～32.0 V dc 定常電流: 17.6 mA dc ソフトウェアダウンロード電流: 27.4 mA dc FF FFFF FF で利用できるファンクションブロックで利用できるファンクションブロックで利用できるファンクションブロックで利用できるファンクションブロック ＊ AI ブロックは2タイプの代表例を利用できます。 全ての利用できるブロックは、Foundation Fieldbusの標準に準拠しています。PIDブロックはオ ートチューニングの実行で、理想的なPID演算をサポ ートしています。 リンクアクティブスケジューラ リンクアクティブスケジューラ リンクアクティブスケジューラ リンクアクティブスケジューラ 発信器はホストの接続が外れたとき、リンクアクテ ィブスケジューラとして機能し、フィールドバス上の 機器間の定常的なスケジュールデータの伝送や周期的 に送られるコントロールループのデータ伝送を確保し ます。 機器の数 機器の数機器の数 機器の数 ////セグメントセグメントセグメント セグメント 本質安全モデル: 6 機器/セグメント スケジュールエントリー スケジュールエントリースケジュールエントリー スケジュールエントリー 最大18スケジュール

VCR (Virtual Communication Relationship)

最大24 適合テスト 適合テスト適合テスト 適合テスト ITK 6.0.1に適合 ソフトウェアダウンロー ソフトウェアダウンローソフトウェアダウンロー ソフトウェアダウンロードドド ド Class-3の共通ソフトウェアのダウンロードが FF-883によって利用できます。これによって、どの メーカのフィールド機器でもホストからソフトウェ アのアップグレードを受けることができます。

Honeywell DE (Digitally Enhanced)

DEはハネウェル独自のプロトコルで、ハネウェル のフィールド機器とホスト間のデジタル通信を実現 しています。 電源供給 電圧: 10.8 ～42.4 V dc 負荷: 最大1440Ω 図2参照 その他の認証オプション その他の認証オプション その他の認証オプション その他の認証オプション 材質

NACE MRO175、MRO103、ISO15156

ブロックタイプ 数量 実行時間 リソース 1 n/a トランスデューサ 1 n/a 診断 1 n/a アナログ入力(AI) 1* 30ms PIDオートチューニグ付 1 45ms 積分器 1 30ms 特性変換(SC) 1 30ms LCDディスプレイ 1 n/a 流量ブロック 1 30ms 入力選択 1 30ms 演算 1 30ms

STA700 Smart Pressure Transmitter 8

標準診断機能

標準診断機能

標準診断機能

標準診断機能

ST700の最高レベルの診断機能は、重大なものと軽度の故障とに分けて警告され、DD・DTMツールで見ることがで きます。重故障診断の結果は、ディスプレイ上でも表示されます。

Critical Diagnostics

(

( 重故障診断

(

(

重故障診断

重故障診断

重故障診断 )

)

)

)

HART DD / DTMツール 標準ディスプレイ Electronic Module DAC Failure

(電子モジュールDAC故障)

Electronic Module fault (電子モジュール故障) Meterbody NVM Corrupt

(メーターボディNVM劣化)

Meterbody fault (メーターボディ故障) Config Data Corrupt

(設定データ破損)

Electronic Module fault (電子モジュール故障) Electronic Module Diag Failure

(診断機能故障)

Electronic Module fault (電子モジュール故障) Meterbody Critical Failure

(メーターボディ重大故障)

Meterbody fault (メーターボディ故障) Sensor Comm Timeout

(センサー通信タイムアウト)

Meterbody Comm fault (メーターボディ通信故障)

Non-Critical Diagnostics

(

( 軽故障診断

(

(

軽故障診断

軽故障診断 )

軽故障診断

)

)

)

HART DD / DTMツール Display Failure

(ディスプレイ故障)

Electronic Module Comm Failure (電子モジュール通信故障) Meterbody Excess Correct (メーターボディ超過校正) Sensor Over Temperature (センサー高温異常) Fixed Current Mode (固定電流モード) PV Out of Range (PVレンジ逸脱) No Factory Calibration (工場校正) No DAC Compensation (DAコンバーター温度補償) LRV Set Error-Zero Config Button (LRV設定エラー/ゼロ設定ボタン) URV Set Error-Span Config Button (URV設定エラー/スパン設定ボタン) AO Out of Range

(アナログ出力 レンジ逸脱) LOOP Current Noise (ループ電流ノイズ)

Meterbody Unreliable Comm (メーターボディ通信不調) Tamper Alarm

(設定変更通知) No DAC Calibration (DAコンバーター校正の有無) Sensor Supply Voltage Low (センサー供給電圧 低下)

9 認証機関名 保護の種類 オプション パラメータ (Ta) FM ApprovalsTM 耐圧防爆 Explosion proof:

Class Ⅰ、Division 1、Groups A、B、C、D; 粉塵防爆 Dust Ignition Proof;

Class Ⅱ、Ⅲ、Division 1、Groups E、F、G; T4 Class Ⅰ、Zone 1/2、AEx d ⅡC T4

Class Ⅱ、Zone 21、AEx tb ⅢC T95℃ IP 66

全て 注1 －50℃~85℃

本質安全防爆 Intrinsically Safe:

Class Ⅰ、Ⅱ、Ⅲ、Division 1、Groups A、B、C、D、E、F、 G:T4

Class Ⅰ、Zone 0、AEx ia ⅡC T4

Class Ⅱ、Zone 20、AEx ta ⅢC T95℃ IP 66

4-20mA /

DE / HART 注2a －50℃~70℃ Foundation

Fieldbus 注2b －50℃~70℃ ノンインセンディブ Nonincendive:

Class Ⅰ、Division 2、Groups A、B、C、D locations、 Class Ⅰ、Zone 2、AEx nA ⅡC T4

Class Ⅰ、Zone 2、AEx ic ⅡC T4

Class Ⅱ、Zone 22、AEx tc ⅢC T95℃ IP 66

4-20mA /

DE / HART 注1 －50℃~85℃ Foundation

Fieldbus 注1 －50℃~85℃

筐体 Enclosure: Type 4X / IP66 / IP67 全て 全て -

Canadian Standards Association

(CSA)

耐圧防爆 Explosion proof:

Class Ⅰ、Division 1、Groups A、B、C、D; 粉塵防爆 Dust Ignition Proof;

Class Ⅱ、Ⅲ、Division 1、Groups E、F、G; T4 Ex d ⅡC T4

Ex tb ⅢC T95℃ IP 66

全て 注1 －50℃~85℃

本質安全防爆 Intrinsically Safe:

Class Ⅰ、Ⅱ、Ⅲ、Division 1、Groups A、B、C、D、E、F、 G:T4 Ex nA ⅡC T4 Ex tc ⅢC T95℃ IP 66 4-20mA / DE / HART 注2a －50℃~70℃ Foundation Fieldbus 注2b －50℃~70℃ ノンインセンディブ Nonincendive:

Class Ⅰ、Division 2、Groups A、B、C、D; T4 Ex nA ⅡC T4 Ex tc ⅢC T95℃ IP 66 4-20mA / DE / HART 注1 －50℃~85℃ Foundation Fieldbus 注1 －50℃~85℃

筐体 Enclosure: Type 4X / IP66 / IP67 全て 全て -

Canadian Registration Number(CRN): 全ての型番はカナダで登録されている。

STA700 Smart Pressure Transmitter 10

各種認証

各種認証

各種認証

各種認証

認証機関名 保護の種類 通信 オプション フィールド パラメータ 周囲温度 (Ta) ATEX 耐炎防爆 Flame proof: Ⅱ 1/2 G Ex d ⅡC T4 Ⅱ 2 D Ex tb ⅢC T 85℃ IP66 全て 注1 －50℃~85℃ 本質安全防爆 Intrinsically Safe: Ⅱ 1 G Ex ia ⅡC T4 4-20mA / DE / HART 注2a －50℃~70℃ Foundation Fieldbus 注2b －50℃~70℃ ノンインセンディブ Nonincendive: Ⅱ 3 G Ex nA ⅡC T4 4-20mA / DE / HART 注1 －50℃~85℃ Foundation Fieldbus 注1 －50℃~85℃

筐体 Enclosure: IP66 / IP67 全て 全て －

IECEx (全世界) 耐炎防爆 Flame proof: Ga/Gb Ex d ⅡC T4 Ex tb ⅢC T 85℃ IP66 全て 注1 －50℃~85℃ 本質安全防爆 Intrinsically Safe: Ex ia ⅡC T4 4-20mA / DE / HART 注2a －50℃~70℃ Foundation Fieldbus 注2b －50℃~70℃ ノンインセンディブ Nonincendive: Ex nA ⅡC T4 4-20mA / DE / HART 注1 －50℃~85℃ Foundation Fieldbus 注1 －50℃~85℃

筐体 Enclosure: IP66 / IP67 全て 全て －

SAEx (南アフリカ) 耐炎防爆 Flame proof: Ga/Gb Ex d ⅡC T4 Ex tb ⅢC T 85℃ IP66 全て 注1 －50℃~85℃ 本質安全防爆 Intrinsically Safe: Ex ia ⅡC T4 4-20mA / DE / HART 注2a －50℃~70℃ Foundation Fieldbus 注2b －50℃~70℃ ノンインセンディブ Nonincendive: Ex nA ⅡC T4 4-20mA / DE / HART 注1 －50℃~85℃ Foundation Fieldbus 注1 －50℃~85℃

筐体 Enclosure: IP66 / IP67 全て 全て －

INMETRO (ブラジル) 耐炎防爆 Flame proof: Br- Ga/Gb Ex d ⅡC T4 Br- Ex tb ⅢC T 85℃ IP66 全て 注1 －50℃~85℃ 本質安全防爆 Intrinsically Safe: Br- Ex ia ⅡC T4 4-20mA / DE / HART 注2a －50℃~70℃ Foundation Fieldbus 注2b －50℃~70℃ ノンインセンディブ Nonincendive: Ex nA ⅡC T4 4-20mA / DE / HART 注1 －50℃~85℃ Foundation Fieldbus 注1 －50℃~85℃

11

各種認証

各種認証

各種認証

各種認証

認証機関名 保護の種類 通信 オプション フィールド パラメータ 周囲温度 (Ta) NEPSI (中国) 耐炎防爆 Flame proof: Br- Ga/Gb Ex d ⅡC T4 Br- Ex tb ⅢC T 85℃ IP66 全て 注1 －50℃~85℃ 本質安全防爆 Intrinsically Safe: Br- Ex ia ⅡC T4 4-20mA / DE / HART 注2a －50℃~70℃ Foundation Fieldbus 注2b －50℃~70℃ ノンインセンディブ Nonincendive: Ex nA ⅡC T4 4-20mA / DE / HART 注1 －50℃~85℃ Foundation Fieldbus 注1 －50℃~85℃

筐体 Enclosure: IP66 / IP67 全て 全て －

注: 1.動作パラメータ: 電圧=11～42Vdc 電流=4-20mAノーマル時(3.8-23mA異常時) =10～30V(FF) =30mA(FF) 2.本質安全パラメータの実際値 a. アナログ・DE・HARTの値:

Vmax=Ui=30V Imax=Ii=225mA Ci=4.2nF Li=0μH Pi=0.9W b. Foundation Fieldbusの値

Vmax=Ui=30V Imax=Ii=225mA Ci=0nF Li=0μH Pi=1W

海事認証

この認証はST 700圧力発信器ファミリーの製品をカバーしています。それは、以下の5種類の認証に 対応しており、これらの製品を船舶で使用することができます。

American Bureau of Shipping (ABS) American Bureau of Shipping (ABS) American Bureau of Shipping (ABS)

American Bureau of Shipping (ABS) - 2009 Steel Vessel Rules 1-1-4/3.7、 4-6-2/5.15、 4-8-3/13 & 13.5、 4-8-4/27.5.1、 4-9-7/13. 認証番号: 04-HS417416-PDA

Bureau Veritas (BV) Bureau Veritas (BV) Bureau Veritas (BV)

Bureau Veritas (BV) - 製品コード: 389:1H. 認証番号: 12660/B0 BV Det Norske

Det NorskeDet Norske

Det Norske VeritasVeritasVeritas (DNVVeritas(DNV(DNV(DNV) - Location Classes: 温度 D、湿度 B、振動 A、 EMC B、筺体 C. 塩 水噴霧; SUS316筺体またはSUS316ボルト付の2-パートエポキシ防護. 認証番号: A-11476

Korean Register of Shipping (KR) Korean Register of Shipping (KR) Korean Register of Shipping (KR)

Korean Register of Shipping (KR) - 認証番号: LOX17743-AE001 Lloyd's Register (LR)

Lloyd's Register (LR) Lloyd's Register (LR)

Lloyd's Register (LR) - 認証番号: 02/60001(E1) と (E2) SIL 2/3

SIL 2/3 SIL 2/3 SIL 2/3 認証

EXIDA とTÜV規格に一致し、IEC 61508 SIL 2 は、非二 重化での使用。SIL 3は二 重化で使用がで きる。IEC61508-1: 2010; IEC 61508-2: 2010; IEC61508-3: 2010規格に準拠している。

STA700 Smart Pressure Transmitter 12

取付け配

取付け配

取付け配

取付け配置

置

置

置

取付け配置

(

デュアルヘッドデザイン

)

図3 取付け配置

取付け寸法

取付け寸法

取付け寸法

取付け寸法

上段はmm 下段はインチ

寸法

(

デュアルヘッドデザイン

)

図 4 標準取付け寸法 (STA722、STA740)

13

図3 取付け配置

(

インラインデザイン

)

取付け

取付け

取付け

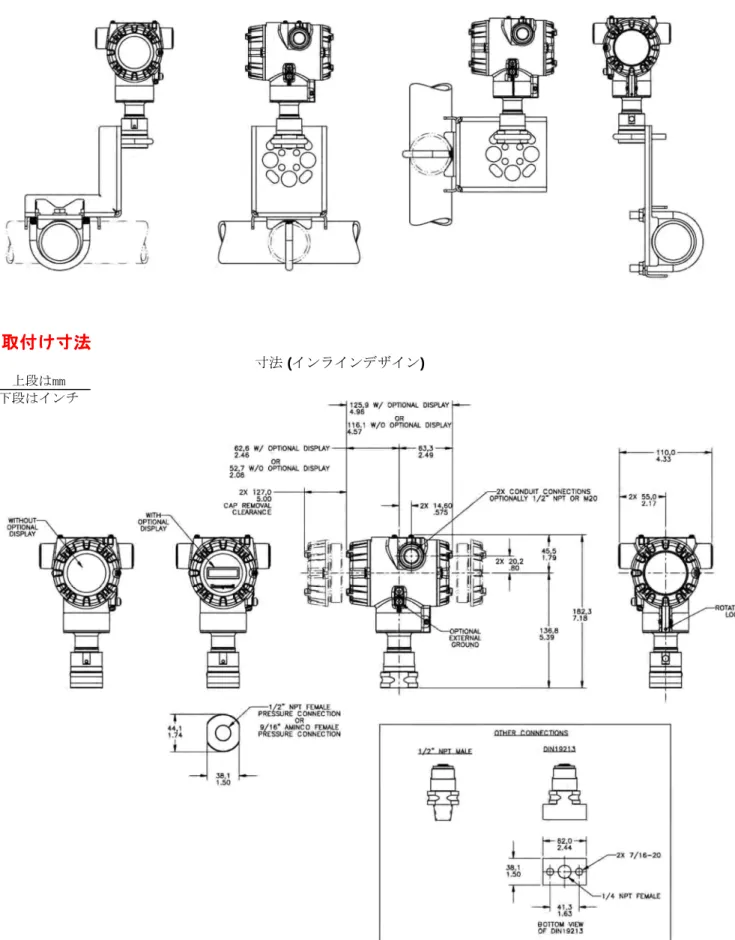

取付け 寸法

寸法

寸法

寸法

寸法

(

インラインデザイン

)

上段はmm 下段はインチ

STA700 Smart Pressure Transmitter 14

ASIA

・

・

・

・

PACIFIC

(TAC)

hfs-tac- [email protected] Australia Honeywell Limited Phone: +(61) 7-3846 1255 FAX: +(61) 7-3840 6481 Toll Free 1300-36-39-36 Toll Free Fax:

1300-36-04-70

China – PRC - Shanghai Honeywell China Inc. Phone: (86-21) 5257-4568 Fax: (86-21) 6237-2826 Singapore Honeywell Pte Ltd. Phone: +(65) 6580 3278 Fax: +(65) 6445-3033 South Korea Honeywell Korea Co Ltd Phone: +(822) 799 6114 Fax: +(822) 792 9015

EMEA

Honeywell Process Solutions、 Phone: + 80012026455 or +44 (0)1202645583 FAX: +44 (0) 1344 655554 Email: (Sales) sc-cp-apps- [email protected] m or (TAC) hfs-tac- [email protected]

NORTH

AMERICA

Honeywell Process Solutions、 Phone: 1-800-423-9883 Or 1-800-343-0228 Email: (Sales) [email protected] m or (TAC) hfs-tac- [email protected]

SOUTH

AMERICA

Honeywell do Brasil & Cia Phone: +(55-11) 7266-1900 FAX: +(55-11) 7266-1905 Email: (Sales) [email protected] or (TAC) hfs-tac- [email protected] 製品仕様は予告なく変更することがありますのでご了承ください。 製品仕様は予告なく変更することがありますのでご了承ください。製品仕様は予告なく変更することがありますのでご了承ください。 製品仕様は予告なく変更することがありますのでご了承ください。

Field Product Department

販売

販売

販売

販売・フィールドサービス

・フィールドサービス

・フィールドサービス

・フィールドサービス

エージェント

エージェント

エージェント

エージェント

㈱日本ＥＩＣサービス協会

㈱日本ＥＩＣサービス協会

㈱日本ＥＩＣサービス協会

㈱日本ＥＩＣサービス協会

住所：京都府久世郡久御山町佐山西ノ口 住所：京都府久世郡久御山町佐山西ノ口 住所：京都府久世郡久御山町佐山西ノ口 住所：京都府久世郡久御山町佐山西ノ口1-4 TEL：：：：0774-48-4677 FAX：：：：0774-48-4678 URL http://www.jeisa.co.jp E-mail [email protected]

Japanese Printed by JEISA 34-ST-03-100/J1 May 28,2013 13/09/04

Honeywell Process Solutions

1860 West Rose Garden Lane Phoenix, Arizona 85027

Tel: 1-800-423-9883 or 1-800-343-0228

www.honeywellprocess.com

34-ST-03-82 October 2012
