電圧検出IC

特 長

● 1値電圧検出IC（TPS3803）：可変製品または1.5V

ライン用製品

● 2値電圧検出IC（TPS3805）：電圧可変と3.3Vライン

のOR検出

● 高い検出電圧精度：±1.5%（標準）

● 超低静止時自己消費電流：3.0µA（標準）

V

DD

= 3.3V時

● プッシュプル･リセット出力（TPS3805）

オープンドレイン･リセット出力（TPS3803）

● 動作環境温度範囲：–40°C ∼ +85°C

● 5ピンSC-70パッケージ

アプリケーション

● DSPまたはマイクロコントローラ･アプリケーション

● 無線通信システム

● ポータブル/バッテリー駆動機器

● シーケンサー

● 自動計測器

● ノートブック/デスクトップ･コンピュータ

● 自動車用電装機器

概 要

TPS3803とTPS3805の電圧監視ファミリーは主にDSPやプロ セッサベースのシステムのための回路初期化とタイミング管理 機能を提供します。 TPS3803G15には内部電圧デバイダーで設定された固定スレッ ショルド電圧VITを持っています。TPS3803 - 01には2つの外部 抵抗により電圧設定を調整可能なSENSE入力があります。 TPS3805はVDDでモニターされる固定検出電圧に加えて、2番 目の電圧設定可能なSENSE入力を持っています。 RESETは2つ の検出電圧のどちらかあるいは両方がVITより低下したときに 動作します。 電源投入時、供給電圧VDDが0.8Vより高くなるとRESETは動 作を開始します。これにより、電圧監視回路はVDD（または SENSE）をモニターして、VDDあるいはSENSEが検出電圧VIT 以下である限り、RESETをアクティブに保ちます。VDD（SENSE） が検出電圧VITを超えるとすぐにRESETは解除されます。製品 品種としては電圧設定は供給電圧1.5 V用、3.3V用、および調整 可能となっています。製品は5ピンのSC-70パッケージで供給さ れます。 TPS3803とTPS3805は環境温度範囲が–40℃から+85℃ で設計されています。 JAJS352

参 考 資 料

TPS3803-01

TPS3803G15

TPS3805H33

www.tij.co.jp 3 2 4 5 DCK PACKAGE (Top View) 1 NC GND RESET VDD SENSE NC(1) TPS3803–01, TPS3803G15, TPS3805

Typical Operating Circuit

TPS3805H33 TMS320VC5416 RESET V_DD SENSE GND DVDD CVDD RESET GND 3.3 V 1.6 V R1 R2

ORDERING INFORMATION

TPS380 3 G 15 DCK R

Reel Package

Nominal Supply Voltage Nominal Threshold Voltage Functionality

Family

製品情報

(1)The DCKR passive indicates tape and reel containing 3000 parts.

TA DEVICE NAME THRESHOLD VOLTAGE MARKING

TPS3803 01DCKR(1) _AWG –40°C ∼ +85°C TPS3803G15DCKR(1) AWI TPS3805H33DCKR(1) VDD NA 1.40 V 3.05 V SENSE 1.226 V NA 1.226 V AWK

Function/Truth Tables

TPS3803-01 TPS3803G15

SENSE > VIT RESET _{VDD > VIT} RESET

0 L 0 L

1 H 1 H

TPS3805H33

VDD > VIT SENSE > VIT RESET

0 0 L L L 0 1 1 0 1 1 H

静電気放電対策

これらのデバイスは、限定的なESD（静電破壊）保護機能を 内蔵しています。保存時または取り扱い時に、MOSゲートに 対する静電破壊を防止するために、リード線どうしを短絡して おくか、デバイスを導電性のフォームに入れる必要があります。

FUNCTIONAL BLOCK DIAGRAM

– + R1 R2 Reference Voltage of 1.215 V TPS3803G15 RESET VDD GND – + Reference Voltage of 1.226 V TPS3803–01 VDD GND SENSE Device Supply Voltage RESET – + – + R1 R2 VDD GND Reference Voltage of 1.226 V SENSE TPS3805 RESET

端子機能

TERMINAL 説明 NAME NO. GND 2 グランド RESET 3 アクティブロー･リセット出力（TPS3803 ―オープンドレイン、TPS3805 ―プッシュプル） SENSE 5 可変検出電圧入力 NC 1 内部接続なし NC (TPS3803G15) 5 内部接続なし VDD 4 I/O I O I I 電源電圧。TPS3803G15とTPS3805での固定検出電圧入力

TIMING REQUIREMENTS

VIT + Vhys VIT 0.8 V RESET = Undefined VDD or SENSE

ABSOLUTE MAXIMUM RATINGS

(1)

Over operating free-air temperature range, unless otherwise noted.

Supply voltage, V

_DD

(2)

_{. . .}

_{+7 V}

All other pins

(2)

_{. . .}

_{–0.3 V to +7 V}

Maximum low-output current, I

_OL

. . .

+5 mA

Maximum high-output current, I

_OH

. . .

–5 mA

Input clamp current, I

_IK

(V

_I

< 0 or V

_I

> V

_DD

)

. . .

±10 mA

Output clamp current, I

_OK

(V

_O

< 0 or V

_O

> V

_DD

)

. . .

±10 mA

Continuous total power dissipation

. . .

See Dissipation Rating Table

Operating free-air temperature range, T

_A

. . .

–40

°C to +85°C

Storage temperature range, T

stg

. . .

–65

°C to +150°C

Soldering temperature

. . .

+260

°C

（1）絶対最大定格以上のストレスは、製品に恒久的・致命的なダメージを製品に与えることがあります。これはストレスの定格のみについて示してあり、 このデータシートの「推奨動作条件」に示された値を越える状態での本製品の機能動作を意味するものではありません。絶対最大定格の状態に長時間 置くことは、本製品の信頼性に影響を与えることがあります。

（2）すべての電圧値はGNDが基準となっています。 信頼を維持する為には7Vで t = 1000時間以上稼動させてはいけません。

DISSIPATION RATING TABLE

PACKAGE _{TA < +25°C} POWER RATING DERATING FACTOR ABOVE TA = +25°C TA = +70°C POWER RATING TA = +85°C POWER RATING DCK 321 mW 2.6 mW/°C 206 mW 167 mW

RECOMMENDED OPERATING CONDITIONS

MIN MAX UNIT

Supply voltage, VDD 1.3 6 V

Input voltage, VI 0 _{VDD + 0.3} V

ELECTRICAL CHARACTERISTICS

Over recommended operating free-air temperature range, unless otherwise noted.

PARAMETER TEST CONDITIONS MIN TYP MAX UNIT

VDD = 1.5 V, IOH = –0.5 mA

VOH High-level output voltage (TPS3805 only) VDD = 3.3 V, IOH = –1.0 mA 0.8 _{× VDD} V VDD = 6 V, IOH = –1.5 mA

VDD = 1.5 V, IOL = 1.0 mA

VOL Low-level output voltage VDD = 3.3 V, IOL = 2 mA 0.3 V

VDD = 6 V, IOL = 3 mA

Power-up reset voltage(1) VIT > 1.5 V, TA = 25°C 0.8 V

VIT≤ 1.5 V, T_A = 25°C 1.0 V

Negative-going input threshold

SENSE 1.208 1.226 1.244

VIT _voltage(2) TPS3803G15 TA = –40°C to +85°C 1.379 1.4 1.421 V

TPS3805H33 3.004 3.05 3.096

Vhys Hysteresis 1.2 V < VIT < 2.5 V 15 mV

2.5 V < VIT < 3.5 V 30

II Input current SENSE –25 25 nA

IOH High-level output current at RESET Open drain only _{VDD = VIT + 0.2V, VOH = VDD} 300 nA

TPS3803–01 2 4

IDD Supply current

TPS3805, TPS3803G15 VDD = 3.3 V, output unconnected 3 5 A TPS3803–01 2 4 µ TPS3805, TPS3803G15 VDD = 6 V, output unconnected 4 6 CI Input capacitance _{VI = 0 V to VDD} 1 pF

（1）RESET（VOL(max) = 0.2V, IOL = 50µA時）がアクティブになる最小電源電圧（VDD）です。Trise(VDD) ≥ 15µs/Vです。 （2）検出電圧の安定させるためにバイパスコンデンサ（0.1µＦのセラミック）を電源端子の直近に接続してください。

TIMING REQUIREMENTS

AT R

_L

= 1 M

Ω, C

_L

= 50 PF, T

_A

= –40

°C TO +85°C.

PARAMETER TEST CONDITIONS MIN TYP MAX UNIT

tw Pulse width At VDD _{VIH = 1.05 × VIT, VIL = 0.95 × VIT} 5.5 s

At SENSE IT µ

SWITCHING CHARACTERISTICS

AT R

_L

= 1 M

Ω, C

_L

= 50 PF, T

_A

= –40

°C TO +85°C.

PARAMETER TEST CONDITIONS MIN TYP MAX UNIT

tPHL Propagation (delay) time, VDD to RESET delay V = 1.05 _{× V ,} 5 100 tPHL _{high-to-low-level output SENSE to RESET delay IH IT,}

VIL = 0.95 × VIT s

tPLH Propagation (delay) time, VDD to RESET delay 5 100

µ low-to-high-level output SENSE to RESET delay

Figure 1

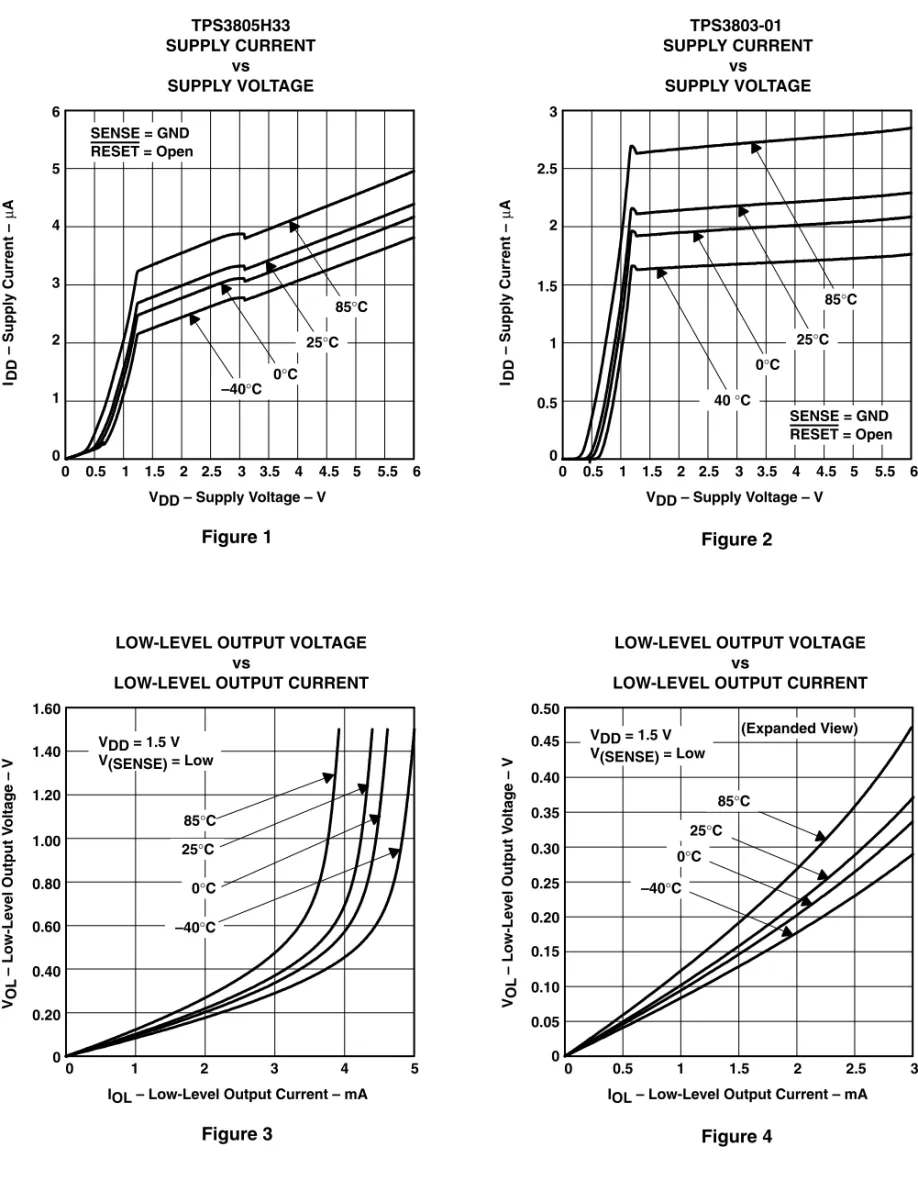

3 2 1 0 0 0.5 1 1.5 2 2.5 3 4 5

TPS3805H33

SUPPLY CURRENT

vs

SUPPLY VOLTAGE

6 3.5 4 4.5 5 5.5 6 DDI – Supply Current – µ A VDD – Supply Voltage – V SENSE = GND RESET = Open 85°C 0°C 25°C –40°C DDI – Supply Current – µ A

Figure 2

1.5 1 0.5 0 0 0.5 1 1.5 2 2.5 3 2 2.5

TPS3803-01

SUPPLY CURRENT

vs

SUPPLY VOLTAGE

3 3.5 4 4.5 5 5.5 6 VDD – Supply Voltage – V SENSE = GND RESET = Open 85_°C 0°C 40°C 25°C 1.00 0.80 0.60 0.40 0 1 2 3 4 5 1.20 1.40

LOW-LEVEL OUTPUT VOLTAGE

vs

LOW-LEVEL OUTPUT CURRENT

1.60

IOL – Low-Level Output Current – mA

OL V– Low-Level Output V oltage – V 0.20 0 VDD = 1.5 V V(SENSE) = Low 85°C 0°C 25°C –40°C 0.35 0.30 0.25 0.20 0 0.5 1 1.5 2 2.5 3 0.40 0.45

LOW-LEVEL OUTPUT VOLTAGE

vs

LOW-LEVEL OUTPUT CURRENT

0.50 0.15 0.10 0.05 0 OL V– Low-Level Output V o ltage – V

IOL – Low-Level Output Current – mA 85°C 0°C 25°C –40°C VDD = 1.5 V V(SENSE) = Low (Expanded View)

TYPICAL CHARACTERISTICS

TYPICAL CHARACTERISTICS (continued)

Figure 5

2 1.5 1 0.5 0 5 10 15 20 25 30 2.5 3

LOW-LEVEL OUTPUT VOLTAGE

vs

LOW-LEVEL OUTPUT CURRENT

3.5 35 40 45 50 OL V– Low-Level Output V o ltage – V

IOL – Low-Level Output Current – mA 85°C 0°C 25°C –40°C VDD = 6 V V(SENSE) = Low 0

Figure 6

0.7 0.6 0.5 0.4 0 2 4 6 8 10 12 0.8 0.9 1 14 16 18 20

LOW-LEVEL OUTPUT VOLTAGE

vs

LOW-LEVEL OUTPUT CURRENT

OL

V–

Low-Level Output V

o

ltage – V

IOL – Low-Level Output Current – mA 85°C 0°C 25°C –40°C VDD = 6 V V(SENSE) = Low 0.3 0.2 0.1 0 (Expanded View) 2.75 2.25 2 1.75 –14 –12 –10 –8 –6 –4 –2 3 3.25

TPS3805H33

HIGH-LEVEL OUTPUT VOLTAGE

vs

HIGH-LEVEL OUTPUT CURRENT

3.5 0 VOH – High-Level Output V o ltage – V

IOH – High-Level Output Current – mA 1.5 2.5 0_°C 25°C –40°C VDD = 3.3 V V(SENSE) = High 85_°C 3 2.9 2.8 2.7 –5 –4 –3 –2 –1 0 3.1 3.2 3.3

TPS3805H33

HIGH-LEVEL OUTPUT VOLTAGE

vs

HIGH-LEVEL OUTPUT CURRENT

VOH

– High-Level Output V

oltage – V

IOH – High-Level Output Current – mA 2.6 2.5 0°C 25°C –40°C VDD = 3.3 V V(SENSE) = High 85_°C (Expanded View)

TYPICAL CHARACTERISTICS (continued)

Figure 10

5.4 5.2 5 4.8 –14 –12 –10 –8 –6 –4 5.6 5.8 6

TPS3805H33

HIGH-LEVEL OUTPUT VOLTAGE

vs

HIGH-LEVEL OUTPUT CURRENT

VOH

– High-Level Output V

o

ltage – V

IOH High-Level Output Current – mA 4.6 –2 0 85°C 0_°C 25°C –40_°C VDD = 6 V V(SENSE) = High (Expanded View)

Figure 9

5 4.5 4 3.5 –4 –3 –2 –1 5.5 6

TPS3805H33

HIGH-LEVEL OUTPUT VOLTAGE

vs

HIGH-LEVEL OUTPUT CURRENT

VOH

– High-Level Output V

o

ltage – V

IOH – High-Level Output Current – mA 3 0 85°C 0°C 25°C –40°C VDD = 6 V V(SENSE) = High 7 6 5 4 0 0.1 0.2 0.3 0.4 0.5 0.6 8 9

MINIMUM PULSE DURATION AT V

_DD

vs

V

_DD

THRESHOLD OVERDRIVE VOLTAGE

10 0.7 0.8 0.9 1 3 2 1 0

VDD – Threshold Overdrive Voltage – V

t w

– Minimum Pulse Duration at V

DD

–

µ

s

VIT

– Normalized Input Threshold V

oltage V IT (TA ) / V IT (25 °C) 1.0005 1.0000 0.9995 0.9990 –40 –20 0 20 40 60 80 1.0010 1.0015

TPS3803 01

NORMALIZED INPUT THRESHOLD VOLTAGE

vs

FREE-AIR TEMPERATURE AT SENSE

1.0020

TA – Free-Air Temperature at SENSE – °C 0.9985

0.9980

VDD = 6 V

TYPICAL CHARACTERISTICS (continued)

Figure 13

7 6 5 4 0 0.1 0.2 0.3 0.4 0.5 0.6 8 9

MINIMUM PULSE DURATION AT SENSE

vs

SENSE THRESHOLD OVERDRIVE VOLTAGE

10 0.7 0.8 0.9 1 3 2 1 0

SENSE – Threshold Overdrive Voltage – V t w

– Minimum Pulse Duration at SENSE –

µ

Orderable Device Status(1) Package Type Package Drawing Pins Package Qty

Eco Plan(2) Lead/Ball Finish MSL Peak Temp(3)

TPS3803-01DCKR ACTIVE SC70 DCK 5 3000 Green (RoHS & no Sb/Br)

CU NIPDAU Level-1-260C-UNLIM

TPS3803-01DCKRG4 ACTIVE SC70 DCK 5 3000 Green (RoHS & no Sb/Br)

CU NIPDAU Level-1-260C-UNLIM

TPS3803G15DCKR ACTIVE SC70 DCK 5 3000 Green (RoHS & no Sb/Br)

CU NIPDAU Level-1-260C-UNLIM

TPS3803G15DCKRG4 ACTIVE SC70 DCK 5 3000 Green (RoHS & no Sb/Br)

CU NIPDAU Level-1-260C-UNLIM

TPS3805H33DCKR ACTIVE SC70 DCK 5 3000 Green (RoHS & no Sb/Br)

CU NIPDAU Level-1-260C-UNLIM

TPS3805H33DCKRG4 ACTIVE SC70 DCK 5 3000 Green (RoHS & no Sb/Br) CU NIPDAU Level-1-260C-UNLIM

パッケージ･オプション

製品情報

(1)_{マーケティング･ステータスは次のように定義されています。} ACTIVE：製品デバイスが新規設計用に推奨されています。 LIFEBUY：TIによりデバイスの生産中止予定が発表され、ライフタイム購入期間が有効です。 NRND：新規設計用に推奨されていません。デバイスは既存の顧客をサポートするために生産されていますが、TIでは新規設計にこの部品を使用することを推奨 していません。 PREVIEW：デバイスは発表済みですが、まだ生産が開始されていません。サンプルが提供される場合と、提供されない場合があります。 OBSOLETE：TIによりデバイスの生産が中止されました。

(2)_{エコ･プラン - 環境に配慮した製品分類プランであり、Pb-Free（RoHS）、Pb-Free（RoHS Expert）およびGreen（RoHS & no Sb/Br）があります。最新情報およ} び製品内容の詳細については、http://www.ti.com/productcontentでご確認ください。

TBD：Pb-Free/Green変換プランが策定されていません。

Pb-Free (RoHS)：TIにおける“Lead-Free”または“Pb-Free”（鉛フリー）は、6つの物質すべてに対して現在のRoHS要件を満たしている半導体製品を意味しま す。これには、同種の材質内で鉛の重量が0.1％を超えないという要件も含まれます。高温で半田付けするように設計されている場合、TIの鉛フリー製品は指定 された鉛フリー･プロセスでの使用に適しています。

Pb-Free (RoHS Exempt)：この部品は、1）ダイとパッケージの間に鉛ベースの半田バンプ使用、または 2）ダイとリードフレーム間に鉛ベースの接着剤を使用、 が除外されています。それ以外は上記の様にPb-Free（RoHS）と考えられます。

Green (RoHS & no Sb/Br)：TIにおける“Green”は、“Pb-Free”（RoHS互換）に加えて、臭素（Br）およびアンチモン（Sb）をベースとした難燃材を含まない（均質 な材質中のBrまたはSb重量が0.1％を超えない）ことを意味しています。 (3)_{MSL、ピーク温度 -- JEDEC業界標準分類に従った耐湿性レベル、およびピーク半田温度です。} 重要な情報および免責事項：このページに記載された情報は、記載された日付時点でのTIの知識および見解を表しています。TIの知識および見解は、第三者に よって提供された情報に基づいており、そのような情報の正確性について何らの表明および保証も行うものではありません。第三者からの情報をより良く統合 するための努力は続けております。TIでは、事実を適切に表す正確な情報を提供すべく妥当な手順を踏み、引き続きそれを継続してゆきますが、受け入れる部 材および化学物質に対して破壊試験や化学分析は実行していない場合があります。TIおよびTI製品の供給者は、特定の情報を機密情報として扱っているため、 CAS番号やその他の制限された情報が公開されない場合があります。 TIは、いかなる場合においても、かかる情報により発生した損害について、TIがお客様に1年間に販売した本書記載の問題となった TIパーツの購入価格の合計金 額を超える責任は負いかねます。 TPS3803-01、TPS3809G15、TPS3805H33のその他認定バージョン： •オートモーティブ：TPS3803-01-Q1、TPS3803G15-Q1、TPS3805H33-Q1 •Enhanced Product：TPS3803-01-EP、TPS3803G15-EP、TPS3805H33-EP 注：認定バージョンの定義： •オートモーティブ - 欠陥ゼロを目標とする高信頼性オートモーティブ･アプリケーションに対する認定を受けたQ100デバイス •Enhanced Product - Supports Defense, Aerospace and Medical Applications

テープおよびリール･ボックス情報

REEL DIMENSIONS TAPE DIMENSIONS

QUADRANT ASSIGNMENTS FOR PIN 1 ORIENTATION IN TAPE

Pocket Quadrants Reel

Diameter

Reel Width (W1)

User Direction of Feed Q1 Q2 Q1 Q2 Q3 Q4 Q3 Q4 K0 A0 B0 P1 Cavity A0 B0 K0 W P1

Dimension designed to accommodate the component width Dimension designed to accommodate the component length Dimension designed to accommodate the component thickness Overall width of the carrier tape

Pitch between successive cavity centers

Sprocket Holes W

*All dimensions are nominal

Device Package Type Package Drawing Pins SPQ Reel Diameter (mm) Reel Width W1 (mm) A0 (mm) B0 (mm) K0 (mm) P1 (mm) W (mm) Pin1 Quadrant TPS3803-01DCKR SC70 DCK 5 3000 180.0 9.2 2.24 1.22 2.34 4.0 8.0 Q3 TPS3803G15DCKR SC70 DCK 5 3000 180.0 9.2 2.24 1.22 2.34 4.0 8.0 Q3 TPS3805H33DCKR SC70 DCK 5 3000 180.0 9.2 2.24 1.22 2.34 4.0 8.0 Q3

パッケージ･マテリアル情報

TAPE AND REEL BOX DIMENSIONS

*All dimensions are nominal

Device Package Type Package Drawing Pins SPQ Length (mm) Width (mm) Height (mm)

TPS55383PWPR HTSSOP PWP 16 2000 346.0 346.0 29.0

TPS55386PWPR HTSSOP PWP 16 2000 346.0 346.0 29.0

DCK（R-PDSO-G5）

PLASTIC SMALL-OUTLINE PACKAGE
