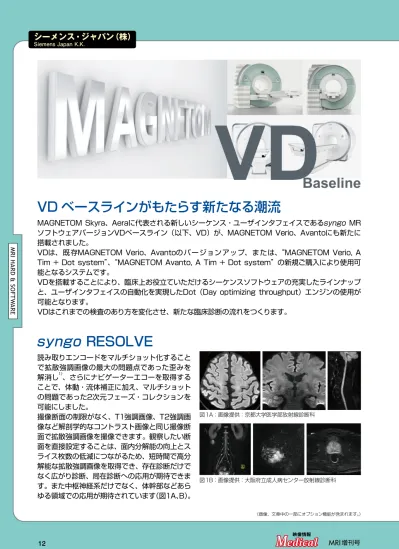

シーメンス ジャパン ( 株 ) Siemens Japan K.K. VD ベースラインがもたらす新たなる潮流 MAGNETOM Skyra Aera に代表される新しいシーケンス ユーザインタフェイスである syngo MR ソフトウェアバージョン VD ベースライン ( 以下 VD) が MA

MAGNETOM Skyra、Aeraに代表される新しいシーケンス・ユーザインタフェイスであるsyngo MR

ソフトウェアバージョンVDベースライン（以下、VD）が、MAGNETOM Verio、Avantoにも新たに

搭載されました。

VDは、既存MAGNETOM Verio、Avantoのバージョンアップ、または、“MAGNETOM Verio, A

Tim + Dot system”、“MAGNETOM Avanto, A Tim + Dot system”の新規ご購入により使用可

能となるシステムです。

VDを搭載することにより、臨床上お役立ていただけるシーケンスソフトウェアの充実したラインナップ

と、ユーザインタフェイスの自動化を実現したDot（Day optimizing throughput）エンジンの使用が

可能となります。

VDはこれまでの検査のあり方を変化させ、新たな臨床診断の流れをつくります。

読み取りエンコードをマルチショット化すること

で拡散強調画像の最大の問題点であった歪みを

解消し

1）

、さらにナビゲーターエコーを取得する

ことで、体動・流体補正に加え、マルチショット

の問題であった2次元フェーズ・コレクションを

可能にしました。

撮像断面の制限がなく、T1強調画像、T2強調画

像など解剖学的なコントラスト画像と同じ撮像断

面で拡散強調画像を撮像できます。観察したい断

面を直接設定することは、面内分解能の向上とス

ライス枚数の低減につながるため、短時間で高分

解能な拡散強調画像を取得でき、存在診断だけで

なく広がり診断、局在診断への応用が期待できま

す。また中枢神経系だけでなく、体幹部などあら

ゆる領域での応用が期待されています（図1A、B）。

VD ベースラインがもたらす新たなる潮流

syngo RESOLVE

図1A：画像提供：京都大学医学部放射線診断科 図1B：画像提供：大阪府立成人病センター放射線診断科 （画像、文章中の一部にオプション機能が含まれます。）

シ ー メ ン ス ・ ジ ャ パ ン

新しいDiffusion Gradientを搭載した拡散強調シーケンス

によりeddy currentの影響を抑え、TEを短縮することが

できます。SNRの高い画像を短時間で撮像できること、

またその新しい機能により各b valueごとに加算回数を変

更することができるようになり、体幹部などのショートT2

組織に対しても精度の高いADCmapが取得できます。加

えて、スライスエンコード勾配磁場の極性を変更すること

で

2）

、呼吸などによる共鳴周波数のずれから生じる体幹部

での脂肪抑制斑を改善できます（図2）。そして、自動計算

機能として、high b value拡散強調画像を実際に撮像する

ことなく算出できます（図3）。またT2-Shine through

artifactsを消去したExponential ADC mapを自動計算

で取得できます。

マルチコントラスト3Dイメージング法として定評のある

PACEシーケンスにさまざまな機能が追加されました。新

機能により、血管内の血液などの流体信号を分散させる

Motion Sensitization Gradients（MSG）パルスをプレ

パルスとして追加できます。さらにVariable Flip Angle

（VFA）モードにT1コントラストに最適化されたリフォー

カス・パルスが利用でき、MSGとの組み合わせにより、

頸部プラークの3D DBイメージングや造影後の微小転移

巣、腫瘍内血管セグメント、塞栓部分の検出に優れていま

す（図4）。

加えて、観察する組織のT1,T2値を入力することで、対象

コントラストが最大に表現できるVFAが自動的に最適化さ

れます。また、k-Space trajectoryをlinear, radial,

shift-edに変更することもできSPACEシーケンスの自由度が大

きく拡張しています。

白質組織とCSF信号を抑制するDouble Inversion Recovery：DIR pulseが、syngo SPACEのprepulseとし

て使用できるようになりました。FLAIRやT2WIでは検出が困難であった多発性硬化症、てんかんのフォーカス

病変や異所性灰白質病変など、白質、灰白質、皮質下病変の検出に優れます（図5A、B）。さらに、TI1,TI2を自

由に変更することが可能になり、任意の対象組織信号を抑制できるため、DIRの診断への幅が広がります。

syngo new Diffusion

syngo SPACE

syngo SPACE DIR

図5A 図5B：画像提供：京都大学医学部放射線診断科

図4：syngo SPACE with MSG pulse

図2：スライス選択リバースド・グラジエント（上図）と 乳腺DWIの脂肪抑制効果改善（下図）

（画像、文章中の一部にオプション機能が含まれます。）

図3：Calculated high b-value DWI

b= 1600s/mm² Calculation image b= 1000s/mm²

b= 0s/mm²

（画像、文章中の一部にオプション機能が含まれます。）

造影剤を用いたDynamic Susceptibility Contrast （DSC）は、脳血

管障害疾患に対するMTT、rCBV、rCBFの算出に重要な役割を担っ

ています。今回新たに、Global AIFに加えLocal AIFによる各血流画

像と、体動補正技術を搭載しました。近年、脳腫瘍に対する治療前後

のrCBVの判定が求められています。腫瘍は虚血疾患とは異なり、造

影剤によるBlood - Brain - Barrier Leakageを加味したMR信号の

補正を行うことがCBVの定量性を高める重要な因子とされています。

そして、VDからCorrected rCBVが自動計算されるようになりまし

た（図6）。

syngo Perfusion

近年、体内メタル・インプラント埋め込み術が盛んに行われており、

術後診断にMR検査が高い期待を受けています。従来のMR検査は、

インプラントのメタルによる磁化率アーチファクトが顕著なため、診

断に有用な画像を取得することは容易ではありませんでした。

VDのTSEシーケンスには、インプラントによるフィールド・ディス

トーションに対するスライスおよびリードアウト・エンコード勾配磁

場によるディスロケーション補正を可能とする技術（VAT：View

Angle Tilting）を搭載いたしました。この技術によりインプラント

周囲の浮腫や術後変化を評価することが可能となり、診療科への有

益な情報提供が可能となりました（図7）。

※本手法はあくまでも画質改善を目的に開発された技術であり、決して体内金属の 安全性を担保する手法ではありません。体内金属のMR検査は従来どおり院内の規 定に則った運用をお願いいたします。

syngo WARP

シーメンス独自のパラレル技術：GRAPPAを基調とした新し

い ア ン ダ ー サ ン プ リ ン グ 技 術 のControlled Aliasing In

Parallel ImagingResults IN Higher Acceleration

(CAIPIRINHA)がダイナミック検査や3D T1WI に応用されて

いるVIBEシーケンスに搭載されました

3）

。

面内に加え、3D方向のパラレル・イメージングにおいてエリ

アシング・アーチファクトを低減することで、高いパラレル・

リダクションファクターを可能としました。この技術により、

肝臓のダイナミック検査や遅延相をより高分解能な画像として

取得可能になりました（図8）。

syngo CAIPIRINHA

図 8：FOV：380、Matrix：320 x 80%、Slice thickness：2mm Partition：64、TA：10sec、iPAT：2（Ky）x 2（Kz）=4

1） Porter DA, Heidemann RM： High resolution, diffusion-weighted imaging using readout-segmented echo-planar imaging and a two-dimensional navigator-based reacquisition. Magn Reson Med 2009; 62：468-475

2) Zoltan Nagy, Nikolaus Weiskopf: Efficient Fat Suppression by Slice-Selection Gradient Reversal in Twice-Refocused Diffusion Encoding.Magn Reso Med 2008; 60:1256-1260.

3） Felix A. Breuer, et al： Controll Aliasing in Volumetric Parallel Imaging（ 2D CAIPIRINHA）. Magn Reson Med 2006;55：549–556.

図7：画像提供：Prof. Pfirrmann, Balgrist University Hospital, Zürich, Switzerland

図6: 退形成性星細胞腫（術後）

Normalized Signal Intensity

leak No BBBdisruption 1.8 1.6 1.4 1.2 1 0.8 0.6 0.4 0.2 0 0 10 20 30 40 50 60 Image number

relCBF relCBV T1 post

relCBV Corrected relCBV CAIPIRINHA GRAPPA High bandwidth

シ ー メ ン ス ・ ジ ャ パ ン 画像、文章中の一部にオプション機能が含まれます。また仕様は予告なく変更になる場合がございます。 ■磁石方式：超電導、3T ■ RFコイル：ヘッド/ネック20、スパイン32、ボディ18、ブレスト、ペリフェラルアン ギオ36、フレックスラージ4、フレックススモールl4、ほか ■ホストコンピュータ：6GB、 2.6GHｚ ■イメージプロセッサ： 48GB、 2.4GHｚ ■画像再構成時間：12,195枚/秒（256x256 matrix） ■磁気ディスク容量：438ＧＢ ■ 外部記憶媒体：DICOM対応CD-R、DVD ■ 画像撮像法：SE、IR、FLASH、FISP、PSIF、DESS、CISS、Turbo SE、SPACE、 Turbo IR、Turbo FLASH、MP-RAGE、TrueFISP、MEDIC、EPI　他

■ 画像処理機能：リアルタイムMPR、MIP、SSD、VRT、Diffusion/Perfusion解析、 自動サブトラクション、自動MIP、フリーハンドトレースMIP、フュージョンほか ■その他： ＜DirectRF＞ 　 RF送信（TX）および受信（RX）の両方のユニットをMR装置本体に組み込み、そこ から機械室までを光ケーブルで接続。光信号でデータの送受信を行うことで、信号の ノイズを大幅に軽減することが可能となりました。また、送受信（TX/RX）ユニット をMR装置本体に組み込むことで、RF照射時における傾斜磁場コイルと送信、受信の 高い次元での高速データ処理を可能としています。この技術により、従来装置の2-3倍 もあるRFチャンネルをコントロール可能としています。 ＜TimTX TrueForm＞ 　 照射される電磁波の強度と位相を精密に制御することにより、これまで3Tで問題とさ れていたRF分布の不均一を大幅に軽減します。 ＜安全性と快適性を重視したフレンドリーデザイン＞ 　 173cmショートマグネット、70cmオープンボアの採用により、検査中の快適性を追 求しています。 ■磁石方式：超電導、1.5T ■ RFコイル：ヘッド/ネック20、スパイン32、ボディ18、ブレスト、ペリフェラルアン ギオ36、フレックスラージ4、フレックススモールl4、ほか ■ホストコンピュータ：6GB、≧2.6GHｚ ■イメージプロセッサ： 48GB、 ≧ 2.4GHｚ ■画像再構成時間：12,195枚/秒（256x256 matrix） ■磁気ディスク容量：438ＧＢ ■外部記憶媒体：DICOM対応CD-R、DVD ■ 画像撮像法：SE、IR、FLASH、FISP、PSIF、DESS、CISS、Turbo SE、SPACE、 Turbo IR、Turbo FLASH、MP-RAGE、TrueFISP、MEDIC、EPI、SWI 他 ■ 画像処理機能：リアルタイムMPR、MIP、SSD、VRT、Diffusion/Perfusion解析、 自動サブトラクション、自動MIP、フリーハンドトレースMIP、フュージョンほか ■その他： ＜DirectRF＞ 　 RF送信（TX）および受信（RX）の両方のユニットをMR装置本体に組み込み、そこ から機械室までを光ケーブルで接続。光信号でデータの送受信を行うことで、信号の ノイズを大幅に軽減することが可能となりました。また、送受信（TX/RX）ユニット をMR装置本体に組み込むことで、RF照射時における傾斜磁場コイルと送信、受信の 高い次元での高速データ処理を可能としています。この技術により、従来装置の2-3倍 もあるRFチャンネルをコントロール可能としています。 ＜パラレルイメージングに完全対応＞ 　 シーメンス社独自のGRAPPAのアルゴリズムによるパラレルイメージング撮像が可能 なiPATを標準で搭載。パラレルイメージングの撮像方向に一切の制限がありません。 ＜安全性と快適性を重視したフレンドリーデザイン＞ 　 145cmショートマグネット、70cmオープンボアの採用により、検査中の快適性を追 求しています。

MAGNETOM Aera

A

Tim

+

Dot

System

MAGNETOM Skyra

A

Tim

+

Dot

System

Transforming 3T productivity.

画像、文章中の一部にオプション機能が含まれます。また仕様は予告なく変更になる場合がございます。 ■磁石方式：超電導、3T ■ RFコイル：ヘッド/ネック16、スパイン24、ボディ6、ブレスト、ペリフェ ラルアンギオ36、フレックスラージ4、フレックススモールl4、ほか ■ホストコンピュータ：6GB、2.6GHｚ ■イメージプロセッサ： 48GB、 2.4GHｚ ■画像再構成時間：12,195枚/秒（256x256 matrix） ■磁気ディスク容量：438ＧＢ ■外部記憶媒体：DICOM対応CD-R、DVD ■ 画像撮像法：SE、IR、FLASH、FISP、PSIF、DESS、CISS、Turbo SE、SPACE、Turbo IR、Turbo FLASH、MP-RAGE、TrueFISP、 MEDIC、EPI、SWI ほか ■ 画 像 処 理 機 能： リ ア ル タ イ ムMPR、MIP、SSD、VRT、Diffusion/ Perfusion解析、自動サブトラクション、自動MIP、フリーハンドトレース MIP、フュージョンほか ■その他： ＜DirectRF＞ 　 RF送信（TX）および受信（RX）の両方のユニットをMR装置本体に組み込 み、そこから機械室までを光ケーブルで接続。光信号でデータの送受信を 行うことで、信号のノイズを大幅に軽減することが可能となりました。また、 送受信（TX/RX）ユニットをMR装置本体に組み込むことで、RF照射時に おける傾斜磁場コイルと送信、受信の高い次元での高速データ処理を可能 としています。この技術により、従来装置の2-3倍もあるRFチャンネルをコ ントロール可能としています。 ＜TimTX TrueForm＞ 　 照射される電磁波の強度と位相を精密に制御することにより、これまで3T で問題とされていたRF分布の不均一を大幅に軽減します。 ＜安全性と快適性を重視したフレンドリーデザイン＞ 　 173cmショートマグネットの採用により、検査中の快適性を追求しています。 ■磁石方式：超電導、3T ■ RFコイル：ヘッドマトリックス、ネックマトリックス、スパインマトリックス、 ボディマトリックス、フレックス、ブレストマトリックス、ペリフェラルアレ イほか ■ホストコンピュータ： 6GB、2.6GHｚ ■イメージプロセッサ： ≥8GB、 2.4GHｚ2 ■画像再構成時間：7,324枚/秒（256x256 matrix） ■磁気ディスク容量：438ＧＢ ■外部記憶媒体：DICOM対応CD-R、DVD ■ 画像撮像法：SE、IR、FLASH、FISP、PSIF、DESS、CISS、Turbo SE、SPACE、Turbo IR、Turbo FLASH、MP-RAGE、TrueFISP、 MEDIC、EPI、SWI　ほか ■ 画 像 処 理 機 能： リ ア ル タ イ ムMPR、MIP、SSD、VRT、Diffusion/ Perfusion解析、自動サブトラクション、自動MIP、フリーハンドトレース MIP、フュージョンほか ■その他： ＜TrueForm RF＞ 　 照射される電磁波の強度と位相を精密に制御することにより、これまで3T で問題とされていたRF分布の不均一を大幅に軽減します。 ＜パラレルイメージングに完全対応＞ 　 mSENSE/GRAPPAの2つのアルゴリズムによるパラレルイメージング撮 像が可能なｉＰＡＴを標準で搭載。Timシステムとの融合によりパラレルイ メージングの撮像方向に一切の制限がありません。 ＜syngoオペレーションによる簡単な操作環境＞ 　 MRだけでなくCT、MI、Angioなど異なるモダリティでも共通のユーザイン ターフェイス「syngo」による直感的な操作体系は誰でも簡単に扱えます。 ＜安全性と快適性を重視したフレンドリーデザイン＞ 　 ウルトラショートマグネットとフロ‐ティングテーブルの採用により、被検者 の検査中における居住性を追求しています。

MAGNETOM Verio

A

Tim

System

MAGNETOM Spectra

A

Tim

+

Dot

System

It’

s the key to 3T.

シ ー メ ン ス ・ ジ ャ パ ン ■磁石方式：超電導、1.5T ■ RFコイル：ヘッドマトリックス、ネックマトリックス、スパインマトリックス、ボ ディマトリックス、フレックス、ブレストマトリックス、ペリフェラルアレイ、他 ■ホストコンピュータ： 6GB、2.6GHｚ ■イメージプロセッサ： ≥8GB、 2.4GHｚ ■画像再構成時間：7,324枚/秒（256x256 matrix） ■磁気ディスク容量：438ＧＢ ■外部記憶媒体：DICOM対応CD-R、DVD ■ 画像撮像法：SE、IR、FLASH、FISP、PSIF、DESS、CISS、Turbo SE、 SPACE、Turbo IR、Turbo FLASH、MP-RAGE、TrueFISP、MEDIC、 EPI、SWI　ほか ■ 画像処理機能：リアルタイムMPR、MIP、SSD、VRT、Diffusion/Perfusion 解析、自動サブトラクション、自動MIP、フリーハンドトレースMIP、フュージョ ン　ほか ■その他： ＜全身撮像を可能にするTim搭載＞ 　 部位ごとのわずらわしいコイル交換が不要のため、検査効率の向上を実現。コ イルは全てパラレルイメージングに対応し、高いSNRによる高画質を提供。 ＜パラレルイメージングに完全対応＞ 　 mSENSE/GRAPPAの2つのアルゴリズムによるパラレルイメージング撮像が 可能なｉＰＡＴを標準で搭載。 Timシステムとの融合によりパラレルイメージン グの撮像方向に一切の制限がありません。 ＜安全性と快適性を重視したフレンドリーデザイン＞ 　 160cmのショートマグネットと最低高47cmのフロ‐ティングテーブル採用に より、被検者の検査中における居住性を追求しました。また、静音化技術Audio Comfortの採用により撮像時のノイズを従来比97％※ も削減しました。 ■磁石方式：超電導、1.5T ■ RFコイル：ヘッドマトリックス、ネックマトリックス、アイソセンターマトリック ス、ボディマトリックス、フレックス、ブレストマトリックス、ペリフェラルアレイ、 ほか ■ホストコンピュータ：4GB、2.6GHｚ ■イメージプロセッサ： ≥8GB、 2.0GHｚ ■画像再構成時間： 1,859枚/秒（256x256 matrix） ■磁気ディスク容量：438ＧＢ ■外部記憶媒体：DICOM対応CD-R、DVD ■ 画像撮像法：SE、IR、FLASH、FISP、PSIF、DESS、CISS、Turbo 　 SE、SPACE、Turbo IR、Turbo FLASH、MP-RAGE、TrueFISP、MEDIC、

EPI、SWI　ほか ■ 画像処理機能：リアルタイムMPR、MIP、SSD、VRT、Diffusion/Perfusion 解析自動サブトラクション、自動MIP、フリーハンドトレースMIP、フュージョン 　ほか ■その他： ＜アイソセンターマトリクスコイルによる更なる効率化＞ 　 ガントリ内にフェーズドアレイコイルを埋め込み、コイル交換の回数及び術者の 負担を大幅に軽減することに成功しました。これによりさらに検査効率の向上に 寄与します。 ＜パラレルイメージングに完全対応＞ 　 シーメンス社独自のGRAPPAのアルゴリズムによるパラレルイメージング撮像 が可能なiPATを標準で搭載。 Timシステムとの融合によりパラレルイメージン グの撮像方向に一切の制限がありません。 ＜syngoオペレーションによる簡単な操作環境＞ 　 MRだけでなくCT、MI、Angioなど異なるモダリティでも共通のユーザインタ ーフェイス「syngo」による直感的な操作体系は誰でも簡単に扱えます。

MAGNETOM ESSENZA

A

Tim

System

MAGNETOM Avanto

The First

Tim

System

Tim is changing MRI forever.

The established performer at 1.5T

画像、文章中の一部にオプション機能が含まれます。また仕様は予告なく変更になる場合がございます。
