高安全リチウム電池
2
0
0
全文

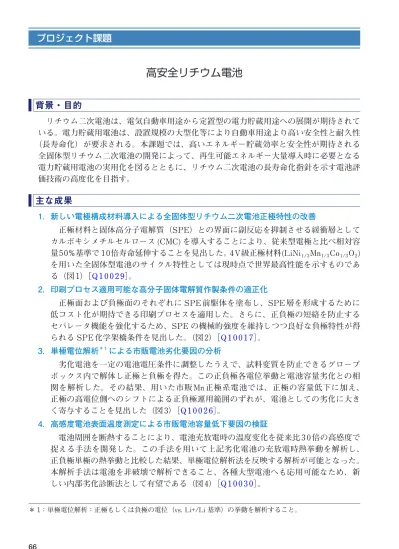

(2) 環境・エネルギー利用技術 環境・エネルギー利用技術. 図11 ［Li|SPE|NMC］電池のサイクル特性 図 [Li|SPE|NMC]電池のサイクル特性 CMC緩衝層未導入電池では 緩衝層未導入電池では 100 CMC 10 0サイクルで サイクルで 初期放電容量の 50％に達したのに対し、 初期放電容量の 50％に達したのに対し、CMC CMC 導入電池では 1000 サイクルで 50％に 導入電池では 1000 サイクルで 50％に達した。. 図 3 市販未劣化 （上） 、劣化電池（下）の正負 図 3 市販未劣化 (上)、劣化電池(下)の正負 極の電位挙動 極の電位挙動 本条件では、正極の容量が初期の 割に低下した 本条件では、正極の容量が初期の 88割に低下した が、負極はほぼ初期容量を維持した。また放電 が、負極はほぼ初期容量を維持した．また放電末 末（3.0 V）で解体した正極の電位が、電池劣化 (3.0 V)で解体した正極の電位が、 電池劣化後は高 後は高電位へシフトしたことから、本電池の劣 電位へシフトしたことから.本電池の劣化には、正 化には、正極の容量低下に加えて正極の高電位 極の容量低下に加えて正極の高電位シフトが大 シフトが大きく関与していることを見出した。 きく関与していることを見出した．. 図 SPE 図2 2 ［Li|SPE|Graphite］電池の可逆容量の [Li|SPE|Graphite]電池の可逆容量の SPE 化 化学架橋状態への影響（5 0 サイクル目） 学架橋状態への影響(50 サイクル目) SPE SPE膜強度を維持しつつ良好な電池特性が得ら 膜強度を維持しつつ良好な電池特性が得ら れる SPE れる SPEの化学架橋条件を見出した。 の化学架橋条件を見出した。. 図 （上）、劣化電池 （下）充電時 図4 市販未劣化 4 市販未劣化(上） 、劣化電池(下)充電時 熱挙動比較による容量低下要因の帰属 熱挙動比較による容量低下要因の帰属 （電池電圧：点線、温度変化：実線） （電池電圧：点線、温度変化：実線） 電池劣化が正極の容量低下と、正負極運用範 電池劣化が正極の容量低下と、正負極運用 囲のずれによる利用可能容量の低下で説明で 範囲のずれによる利用可能容量の低下で き、負極の容量は維持されていることを、熱 説明でき、負極の容量は維持されているこ 挙動の電極反応由来ピーク帰属に基づく解析 とを、熱挙動の電極反応由来ピーク帰属に からも検証した。 基づく解析からも検証した．. 21. 67. 02-3環境.indd 67. 11/06/13 15:09.
(3)
関連したドキュメント
マンガン乾電池 アルカリ電池 酸化銀電池 リチウム電池
FOCS2007: Maximizing non-monotone submodular functions, by Uriel Feige, Vahab Mirrokni and Jan Vondrak..
フロートの中に電極 と水銀が納められてい る。通常時（上記イメー ジ図の上側のように垂 直に近い状態）では、水
受電電力の最大値・発電機容量・契約電力 公称電圧 2,000kW 未満 6.6kV 2,000kW 以上 10,000kW 未満 22kV 10,000kW 以上 50,000kW 未満 66kV 50,000kW 以上
電路使用電圧 300V 以下 対地電圧 150V 以下： 0.1MΩ 以上 150V 以上： 0.2MΩ 以上 電路使用電圧 300V 以上 ： 0.4MΩ 以上.
基幹系統 地内基幹送電線（最上位電圧から 2 階級）の送電線，最上位電圧から 2 階級 の母線，最上位電圧から 2 階級を連系する変圧器（変圧器
なお、関連して、電源電池の待機時間については、開発品に使用した電源 電池（4.4.3 に記載）で
部位名 経年劣化事象 健全性評価結果 現状保全
