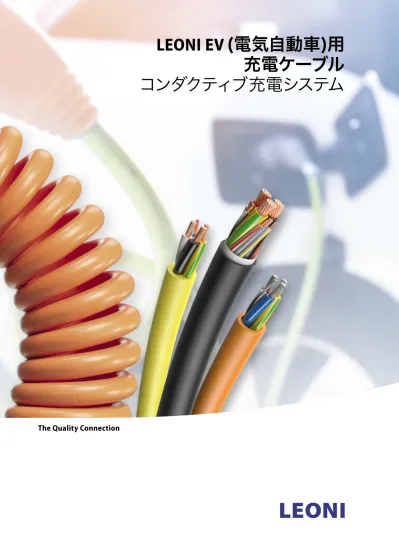

LEONI EV (電気自動車)用 充電ケーブル コンダクティブ充電システム
The Quality Connection
LEONI EcoSense®
VDE-REG 8789 EVC 07BZ5-F 3x2,5+1x0,5 450/750 V EN 50620 EVC1234 (manufacturing order no.)
LEONI
ケーブルで効率的な充電を自宅の車庫で充電、アメリカの路上で充 電、またはアジアの主要都市で高速充電:
LEONI EV
充電ケーブルは、世界どこでも使用でき、全種のコンダクティブ充電 システムに対応可能です。
国際的な規格と承認
電気自動車用充電ケーブルは、欧州の新規格
EN 50620
に準じます。LEONI EV 充電ケーブルは、新規格EN 50620の
認証を受けており、国際的にはIEC 62893
規格に準拠しています。欧州市場向けはVDE、米国市場向けは
UL/cUL
、日本市場向けはPSE
、中国市 場向けはCQC
認証を取得しています。電気自動車の充電は、接続部の電力・自動車に適した充電技術・バッ テリーサイズによって異なり、今日、電気自動車の満充電には、最長 8 時間を要します。将来的に技術の進歩で、数分の充電時間に大幅短 縮が可能になります。
More about LEONI EV charging cables https://www.leoni-cable.com/en/
products-applications/charging-cables/
LEONI – Your global partner for local solutions
EN 50620
認証
あらゆる充電システムに適したケーブル
欧州では
IEC / EN 61851
規格に従い、充 電方法がMode 1 ～ 4と区分され、電圧レベルは 最高750 V AC と1,000 V DCと定められています。米国では充電ケーブル は、
NEC Art. 400とUL category FFSO (UL62) 、 CSA C22.2 No.49
に定められています米国市場用に300V (Type EVJE) と 600V / 1,000V
(Type EVE)
の両方の電圧レベルに対応可能な充電ケーブルをご用意しています。:
300V AC
のEVJE
ケーブルは、主に家庭の充電用として利用され、欧州の充電Mode1,2と同等です。
600V / 1,000V DC
のEVE
ケーブルは、高速充電用の ため、欧州の充電Mode3,4
に相当します。
PSE
規格は、日本で適用されています。
LEONIのPSEケーブルは 最高600 Vの電圧に
対応しています。
中国市場での充電システムに関する要 求事項はGB規格に、充電ケーブルはCQCに規定 されています。欧州規格同様に、 適用電圧の範 囲が最高
750 V AC
と1,000 V DC
になります。EN 50620 規格により、欧州ではハロゲンフリー素材の使用を規
制しました。 国際的な規格 IEC 62893 でも日本や米国の影響により、
ハロゲンを含む絶縁材の規制があります。一方、中国では欧州の EN
規格が指針となっています。
ケーブルソリューション from LEONI
製品概要
エリア 規格 アプリケーション コード 供給電流 コア数
x 断面積
[mm²] 定格電圧 ケーブル
[mm]外径
欧州 VDE,
EN 50620
(家庭用)AC充電 LEONI EVC 1169 単相 最大 3 kW / 13 A AC
3 x 1.5
+ シグナルコア 450 / 750 V AC 9.6
AC 充電 (家庭用, 公共の充電ス
タンド)
LEONI EVC 1203 単相 最大 4.6 kW / 20 A AC
3 x 2.5
+ シグナルコア 450 / 750 V AC 10.5
LEONI EVC 3057 三相 最大 13.8 kW / 20 A
AC 5 x 2.5
+ シグナルコア 450 / 750 V AC 12.8
LEONI EVC 1126 単相 最大 7.4 kW / 32 A AC
3 x 6.0
+ シグナルコア 450 / 750 V AC 12.8
LEONI EVC 3058 三相 最大 22 kW / 32 A AC
5 x 6.0
+ シグナルコア 450 / 750 V AC 17.0
LEONI EVC 3079 単相 最大 14.5 kW / 63 A
AC 3 x 16.0
+ シグナルコア 450 / 750 V AC 20.1
LEONI EVC 3105 三相 最大 43.5 kW / 63 A
AC 5 x 16.0
+ シグナルコア 450 / 750 V AC 23.1
DC 充電
(公共の充電スタンド) LEONI EVC 5008 DC 最大 150 kW / 150A 2 x 50 + 1 x 25
+ シグナルコア 1,000 V DC 28.0
米国 UL/cUL
AC 充電 (家庭用)
LEONI EVC 1137 単相 最大 3 kW / 10 A AC
3 x AWG16 (1.3)
+ シグナルコア 300 V AC 9.6
LEONI EVC 1205 単相 最大 4.5 kW / 15 A AC
3 x AWG14 (2.1)
+シグナルコア 300 V AC 10.5
(公共の充電スタンド)DC充電 LEONI EVC 5069 DC 最大 80 kW / 80 A 2 x AWG1(42.4) +1x AWG3(26.7)
+ コントロールコア 1,000 V DC 35.3
日本 PSE AC充電 (家庭用, 公共の充電ス
タンド)
LEONI EVC 1227 単相 最大 12 kW / 20 A
AC 3 x 2.5
+ シグナルコア 600 V AC 12.3
LEONI EVC 1165 単相 最大 18 kW / 30 A
AC 3 x 5.3
+ コントロールコア 600 V AC 16.0
LEONI EVC 1238 単相 最大 21 kW / 35 A AC
3 x 6
+ コントロールコア 600 V AC 17.0
中国 CQC
AC 充電
(家庭用) LEONI EVC 1179 単相 最大 3 kW / 13 A AC
3 x 1.5
+ シグナルコア 450 / 750 V AC 9.6
(家庭用, 公共の充電スAC充電 タンド)
LEONI EVC 1223 単相 最大 4.6 kW / 20 A AC
3 x 2.5
+ コントロールコア 450 / 750 V AC 10.5
LEONI EVC 3078 三相 最大 13.8 kW / 20 A
AC 5 x 2.5
+ シグナルコア 450 / 750 V AC 12.8
DC 充電 (公共の充電スタンド)
LEONI EVC 5063 DC 最大 50 kW / 63 A 3 x 16
+ シグナルコア 最大 1,000 V DC 25.5
LEONI EVC 5067 DC 最大 150 kW / 150A 2 x 50 +1 x 25
+ シグナルコア 最大 1,000 V DC 30.9
中国欧州
CQC Dekra
VDE
AC 充電 (家庭用, 公共の充電ス
タンド)
LEONI EVC 1194 単相 最大 4.6 kW / 20 A
AC 3 x 2.5
+ シグナルコア 450 / 750 V AC 10.2
LEONI EVC 3087 三相 最大 13.8 kW / 20 A AC
5 x 2.5
+ シグナルコア 450 / 750 V AC 12.8
LEONI EVC 1195 単相 最大 7.4 kW / 32 A AC
3 x 6.0
+ シグナルコア 450 / 750 V AC 12.8
LEONI EVC 3088 三相 最大 22 kW / 32 A
AC 5 x 6.0
+ シグナルコア 450 / 750 V AC 16.5
America
Canada
Europe
China
Japan
コイル状
最大コイル長 約 1,200 mm
最大コイル外径 約 80 mm
最大ケーブル外径 約 20 mm (別サイズも対応可能)
ケーブル端 直角方向あるいは軸方向
ケーブル特性
■ 耐薬品性
■ 耐摩耗性
■ 耐加水分解性
■ 耐屈曲性
■ コイル状
(主にmode 2と3に適用)
■ 熱負荷抵抗
■ ハロゲンフリー
■ 難燃性
別サイズご用意しておりますので、詳細は担当までお問 い合わせください。
LEONI
の強み■
100
年を超える経験と技術的な専門知識■ 欧州・米国・アジア各国の充電システム の規格に準拠
■ 世界的な生産販売ネットワーク
■ 顧客仕様のケーブルソリューション
■ 他製品ポートフォーリオ:
コードセット、内部配線用ケーブル、
HV
ハーネスアプリケーション用LEONI Hivocar
（高電圧ケーブルAC 充電用の小さな導体から DC 充電用の大きい導体
ケーブルおよびコイル状まで多種の EV 充電ケー
ブルをご提供いたします。
公共または家庭用の充電スポットにて交流充電 制御電子回路は、車両との通信を通して充電機と統合 最大
63A
の三相充電により充電を加速Mode 1
とは対照的に、ケーブル収納タイプの充電ボックス使用制御・保護機能付き、残留電流を監視し、充電システ ムと通信最大電流は
20 A
最大
200A
の直流充電で急速充電に適する 数分で充電可能直流充電は、アクティブ水冷によりさらに大電力充電 最大
500 A
に対応MODE 1
MODE 2
MODE 3
MODE 4
家庭用ソケットから単相交流の充電 最大電流は
20 A.
LEONI‘s High Power Charging (HPC) ケーブルは、
電動自動車を数分で充電し、従来より走行距離 を伸ばすことを可能にします。
特徴と概要
■ 充電スタンドでの高速充電 例：5分間で100キロ範囲
■ 一度の充電で従来より長い走行距離
■ 最大500 KWの電力
■ 大電流に対応
■ 小口径・優れた柔軟性・軽量化によってさら に扱いやすい仕様
■ 加熱防止用アクティブ水冷対応ケーブル
■ インテリジェント充電ケーブルとして
iHPC
は、設計上さらに安全に：
LEONiQ
（インテリジェント技術）との組み合わせ
=>
センサー式モニタリングおよび 温度・締付け・機械的負荷といった パラメータのデジタル評価
■ 充電状況を表示させる照明機能と組み合わ せ可能
■ 世界どこでも使用可能、全種充電ケーブル をサポート
■ 欧州・米国・日本・中国市場向け規格に準拠
LEONI HPC ケーブル :
高性能な高速充電
