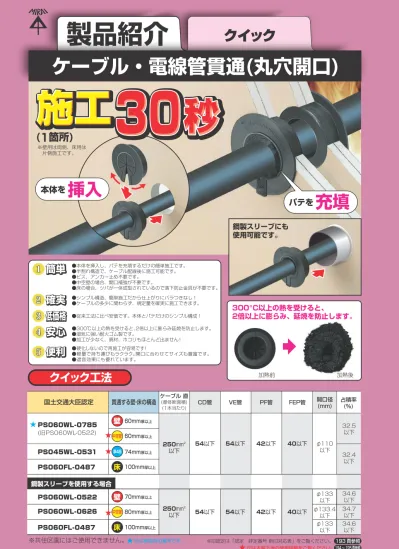

製品紹介 クイック ケーブル 電線管貫通 ( 丸穴開口 ) 壁用は両側 床用は片側施工です 本体を挿入 パテを充填 鋼製スリーブにも使用可能です 本体を挿入し パテを充填するだけの簡単施工です 半割れ構造で ケーブル配線後に施工可能です ビス アンカー止め不要です 中空壁の場合

※共住区画にはご使用できません。

300。C以上の熱を受けると､

2倍以上に膨らみ、延焼を防止します。

加熱後

クイック工法

ケーブル・電線管貫通(丸穴開口)

国土交通大臣認定 貫通する壁・床の構造

開口径(ｍｍ) 占積率 (％)

54以下 60ｍｍ厚以上

54以下 42以下 40以下

壁

60ｍｍ厚以上 中空壁

74ｍｍ厚以上

100ｍｍ厚以上

床

PS045WL-0531 PS060FL-0487

250ｍｍ² 以下

φ110 以下

32.5以下

32.4 以下

100ｍｍ厚以上 φ133

以下 34.6

床

250ｍｍ²

以下 54以下 54以下 42以下 40以下 φ133.4 以下 34.7 80ｍｍ厚以上 以下

PS060WL-0626 中空壁

φ133以下 34.6 70ｍｍ厚以上 以下

壁

準45

●シンプル構造、簡単施工だから仕上がりにバラつきなし！

●ケーブルの多少に関わらず、規定量を確実に施工できます。

2

●本体を挿入し、パテを充填するだけの簡単施工です。

●半割れ構造で、ケーブル配線後に施工可能です。

●ビス、アンカー止め不要です。

●中空壁の場合、開口補強が不要です。

●床の場合、ツバが一体成型されているので落下防止金具が不要です。

1

●従来工法に比べ安価です。本体とパテだけのシンプル構成！

3

●300℃以上の熱を受けると、2倍以上に膨らみ延焼を防止します。

●湿気に強い耐火ゴム製です。

●加工が少なく、廃材、ホコリもほとんど出ません！

4

●硬化しないので再施工が容易です！

●軽量で持ち運びもラクラク。開口に合わせてサイズも豊富です。

●遮音効果にも優れています。

5

挿入

本体を ^パテを 充填

※壁用は両側、床用は 　片側施工です。

鋼製スリーブにも 使用可能です。

印は新取得の番号です。 ※旧認定は「認定・評定番号 新旧対応表」をご覧ください。193 頁参照 印は木製下地の使用詳細をご覧ください。194 ～ 195 頁参照

鋼製スリーブを使用する場合

タイカブラック®

クイック 壁

^共通部材

認定シール1枚付

このラベルは上記認定番号通りに正しく施工したことを表示するためのものです。

施工会社は正しく施工したことを確認し、施工会社名及び施工年月をボールペン で記入して見やすい場所に表示して下さい。

認定防火措置工法

認定取得会社　未来工業株式会社

●防火措置部の上に乗る等、施工箇所を破壊する恐れのある行為を行わないで 　下さい。※開口部が破壊して転落及び火災時に延焼の恐れがあります。

●再施工及び除去する場合はご相談下さい。※火災時に延焼の恐れがあります。

警告

国土交通大臣認定 PS060WL-

・●●●●●●●●●

・●●●●●●●●●

PS060WL- PS060WL-

●●●

●●●

●●●

国土交通大臣認定 PS060FL-

・●●●●●●●●● PS060FL-●●●

●●●

PS060FL- ●●●

●●●●●●●●●●

●●●●●●

●●●●●●

●●●●●●

●●●●●●●●●●

●●●●●●

●●●●●●

(注)製品のご使用は、所轄行政機関にご確認ください｡

国土交通大臣認定書 の仕様に基づき、正しく施工してください｡

φD

φD2 φD3

2 3

26

切れ目

φDφD32 25 3(2)76 φD

切れ目

床

品　番 φD φD2 φD3 パテ

入数 入数 標準価格

MTKS-S19PW ^{36.7 16.7 10.5 1枚 1組} 740 MTKS-S25PW ^{43 23 14.5 1枚 1組} 880 MTKS-S31PW ^{49 29 18.2 1枚 1組} 1,020 MTKS-S39PW ^{55.3 35.3 22.2 1枚 1組} 1,140 MTKS-40PW ^{60 40 25 1枚 1組} 1,240 MTKS-S51PW ^{68 48 30.2 2枚 1組} 1,400 MTKS-50PW ^{75 55 34 2枚 1組} 1,680 MTKS-S63PW ^{80.3 60.3 37.9 2枚 1組} 1,800 MTKS-S75PW ^{92.6 72.6 45.7 3枚 1組} 2,200 MTKS-75PW ^{100 80 50 4枚 1組} 2,580 MTKS-90PW ^{115 95 59.8 5枚 1組} 2,860 MTKS-100PW ^{128 108 68 6枚 1組} 2,980

■クイック（壁）

■クイック（床）

品　番 φD φD2 φD3 パテ

入数 入数 標準価格

MTKS-S19PF ^{36.7 16.7 10.5 1枚 1} 740 MTKS-S25PF ^{43 23 14.5 1枚 1} 880 MTKS-S31PF ^{49 29 18.2 1枚 1} 1,020 MTKS-S39PF ^{55.3 35.3 22.2 1枚 1} 1,140 MTKS-40PF ^{60 40 25 1枚 1} 1,240 MTKS-S51PF ^{68 48 30.2 1枚 1} 1,400 MTKS-50PF ^{75 55 34 1枚 1} 1,680 MTKS-S63PF ^{80.3 60.3 37.9 1枚 1} 1,800 MTKS-S75PF ^{92.6 72.6 45.7 2枚 1} 2,200 MTKS-75PF ^{100 80 50 2枚 1} 2,580 MTKS-90PF ^{115 95 59.8 3枚 1} 2,860 MTKS-100PF ^{128 108 68 3枚 1} 2,980

■クイック（床）

■クイック（壁）

用部材

※サイズによって若干形状が異なって見える場合があ ります。

※（　）内寸法はS19PF,S25PF, S31PF,S39PFです。

※この商品の価格は1組価格です。

適合ケーブル・電線管

(注)樹脂管内に収める電線・ケーブルの量は内線規程に従ってください。

クイック（壁）

品　番

中空壁

MTKS-S19PW MTKS-S25PW MTKS-S31PW MTKS-S39PW MTKS-40PW MTKS-S51PW MTKS-50PW MTKS-S63PW MTKS-S75PW MTKS-75PW MTKS-90PW MTKS-100PW

適合ケーブル（参考） 電線管

ー ー ー CD14・VE14 以下 PF14・CD16・VE16 以下 PF16・CD22・VE22 以下 PF22・CD22・VE22・FEP20 以下 PF22・CD28・VE28・FEP20 以下 PF28・CD36・VE36・FEP30 以下 PF36・CD36・VE36・FEP30 以下 PF42・CD42・VE42・FEP40 以下 PF42・CD54・VE54・FEP40 以下 開口部

ホルソー開口径 φ20mm φ25mm φ30mm φ35mm φ40mm φ50mm φ55mm φ60mm φ75mm φ80mm φ95mm φ110mm

ボイド開口径 コアドリル開口径 ボイド開口径

開口部 開口部 (鋼製電線管を使用する場合) コンクリート壁、ALCパネル壁

φ20mm φ25mm φ30mm φ35mm φ40mm φ50mm φ55mm φ60mm φ75mm φ80mm φ95mm φ110mm ー

ー ー ー ー ー

ー ー

♯50 φ56ｍｍ

♯75 φ81ｍｍ

♯90 φ95ｍｍ

♯100 φ107ｍｍ

適合鋼製電線管 E19、C19、Ｇ16 E25、C25、Ｇ22 E31、C31、Ｇ28 E39、C39、Ｇ36

Ｇ42 E51、C51

Ｇ54 E63、C63 E75、C75、Ｇ70

Ｇ82 G92 G104

♯50 φ56ｍｍ

♯75 φ81ｍｍ

♯100 φ107ｍｍ

♯125 φ133ｍｍ

VVF 2×2.0mm 以下 CV 3×3.5mm²以下 CV 3×8mm²以下 CV 3×14mm²、CVT 14ｍｍ²以下 CV 3×22mm²、CVT 22ｍｍ²以下 CV 3×38mm²、CVT 38ｍｍ²以下 CV 3×60mm²、CVT 60ｍｍ²以下 CV 3×60mm²、CVT 60ｍｍ²以下 CV 3×100mm²、CVT 100ｍｍ²以下 CV 3×100mm²、CVT 150ｍｍ²以下 CV 3×200mm²、CVT 200ｍｍ²以下 CV 3×250mm²、CVT 250ｍｍ²以下

品　番 MTKS-S19PF MTKS-S25PF MTKS-S31PF MTKS-S39PF MTKS-40PF MTKS-S51PF MTKS-50PF MTKS-S63PF MTKS-S75PF MTKS-75PF MTKS-90PF MTKS-100PF

適合ケーブル（参考） 電線管

ー ー ー CD14・VE14 以下 PF14・CD16・VE16 以下 PF16・CD22・VE22 以下 PF22・CD22・VE22・FEP20 以下 PF22・CD28・VE28・FEP20 以下 PF28・CD36・VE36・FEP30 以下 PF36・CD36・VE36・FEP30 以下 PF42・CD42・VE42・FEP40 以下 PF42・CD54・VE54・FEP40 以下 ボイド開口径 コアドリル開口径 ボイド開口径

開口部 開口部 (鋼製電線管を使用する場合) コンクリート床、ALCパネル床

φ20mm φ25mm φ30mm φ35mm φ40mm φ50mm φ55mm φ60mm φ75mm φ80mm φ95mm φ110mm ー

ー ー ー ー ー

ー ー

♯50 φ56ｍｍ

♯75 φ81ｍｍ

♯90 φ95ｍｍ

♯100 φ107ｍｍ

適合鋼製電線管 E19、C19、Ｇ16 E25、C25、Ｇ22 E31、C31、Ｇ28 E39、C39、Ｇ36

Ｇ42 E51、C51

Ｇ54 E63、C63 E75、C75、Ｇ70

Ｇ82 G92 G104

♯50 φ56ｍｍ

♯75 φ81ｍｍ

♯100 φ107ｍｍ

♯125 φ133ｍｍ

VVF 2×2.0mm 以下 CV 3×3.5mm²以下 CV 3×8mm²以下 CV 3×14mm²、CVT 14ｍｍ²以下 CV 3×22mm²、CVT 22ｍｍ²以下 CV 3×38mm²、CVT 38ｍｍ²以下 CV 3×60mm²、CVT 60ｍｍ²以下 CV 3×60mm²、CVT 60ｍｍ²以下 CV 3×100mm²、CVT 100ｍｍ²以下 CV 3×100mm²、CVT 150ｍｍ²以下 CV 3×200mm²、CVT 200ｍｍ²以下 CV 3×250mm²、CVT 250ｍｍ²以下

クイック（床）

品　番 サイズ 入数 標準価格

MTKS-GP1002 ^{20×100㎜ 20} 63

アルミテープ

品　番 サイズ 入数 標準価格

MTKS-T12 ^{20×120 100} 28

●クイック本体の固定を確実にしたい場合に使用します。

●クイック2にも使用できます。

化粧プレート（クイック用）

φＤ₁ φｄ

φＤ2

Ｈ

品　番 適　　合 φD1 φD2 φd H 入数 標準価格

MTKS-KP39 MTKS-（S19,S25,S31,S39）PW,PF 25 75 5.1 6 1組 240 MTKS-KP63 MTKS-（40,S51,50,S63）PW,PF 40 100 5.1 7 1組 340 MTKS-KP100MTKS-（S75,75,90,100）PW,PF 70 148 5.1 7 1組 440

●クイックのツバ部を 化粧する為のプレー トです。

2個1組

※この商品の価格は1組価格です。

ジプタイト

品　番 適　用 容　量 入数 標準価格

MTKB-JT ^{クイック工法 320㎖ 1} オープン価格

●クイック工法で鋼製スリーブと壁のすき間に充填し、鋼製スリーブを壁に 設置する際に使用します。（PS060WL-0626用）

乾燥硬化形・

無機質系充てん材

内　容：ジプタイト×1本 ホルダー　×1個 ノズル　　×1個

TBホルソー

マニュアルリリース機構で簡単に取り外せ、ロック機構で堅牢に固定！

切り屑を抜く場合に 便利です。

(押し出し棒付き)

※スリーブを回転させフリー、

　ロック位置に設定

切削対象材 ●せっこうボード、強化せっこうボード、普通硬質せっこうボード

●鋼板(厚さ3.2㎜以下)

●ステンレス鋼板(厚さ1.0㎜以下)

●塩ビ管●プラスチック

Ｌ

φ27

刃先径

ℓ

137 ＴＢホルソー

66

切削対象材 品番：FH-125F

●せっこうボード、

　強化せっこうボード、

　普通硬質せっこうボード

切削径φ47～φ125㎜迄、

無段階で穴あけできる フリーホルソー(深型)も ご使用ください。

(注)製品のご使用は、所轄行政機関にご確認ください｡

国土交通大臣認定書 の仕様に基づき、正しく施工してください｡

品　番 刃先径（㎜） 切削深さ（㎜） 適合部材（クイック） L ℓ 入数 標準価格

MTKB-H16 ^{φ16 34 MTKS-S19PW 67 51 1} オープン価格

MTKB-H22 ^{φ22 34 MTKS-S25PW 66 50 1} オープン価格

MTKB-H28 ^{φ28 34 MTKS-S31PW 66 50 1} オープン価格

MTKB-H34 ^{φ34 34 MTKS-S39PW 66 50 1} オープン価格

MTKB-H40 ^{φ40 31 MTKS-40PW 60 44 1} オープン価格

品　名 品　番 適　用 入数 標準価格

ストレートシャンク MTKB-SLSK ^{TBホルソー全種類 1} オープン価格

品　名 品　番 適　用 入数 標準価格

センタードリル MTKB-SLCD ^{ストレートシャンク 1} オープン価格

■TBホルソー

●石こうボード、鋼板、塩ビ管、プラスチック等幅広い穴あけ作業に対応し ます。

●防火部材タイカブラック クイックを施工する場合のせっこうボードの穴あ けに最適です！

切れ味、耐久性に優れた 高級ハイス鋼

使用！

TBホルソー

ストレートシャンク (センタードリル付き)

センタードリル

TBホルソーとストレートシャンクを 組み合わせて使用します。

※TBホルソー単体 での穴あけは行 えません。

（押し出し棒付き）

■TBホルソー ■ストレートシャンク

191頁参照

MTKS-S19PW MTKS-S25PW MTKS-S31PW MTKS-S39PW MTKS-40PW MTKS-S51PW MTKS-50PW MTKS-S63PW MTKS-S75PW MTKS-75PW MTKS-90PW MTKS-100PW

MTKS-S19PF MTKS-S25PF MTKS-S31PF MTKS-S39PF MTKS-40PF MTKS-S51PF MTKS-50PF MTKS-S63PF MTKS-S75PF MTKS-75PF MTKS-90PF MTKS-100PF

1 2 3 4 6 8 11 14 24 26 38 48

1 1 2 3 4 8 8 12 20 24 28 44

0 1 1 2 3 5 6 6 14 14 20 29

0 1 2 3 3 6 8 10 13 17 26 33

0 1 2 3 3 6 6 8 11 14 20 28

0 0 1 2 3 3 4 6 8 10 17 17 1.6mm 2.0mm 2.6mm 1.6mm 2.0mm 2.6mm

クイック（壁） クイック（床）

●PF管　最大配管本数

MTKS-40PW MTKS-S51PW MTKS-50PW MTKS-S63PW MTKS-S75PW MTKS-75PW MTKS-90PW MTKS-100PW

MTKS-40PF MTKS-S51PF MTKS-50PF MTKS-S63PF MTKS-S75PF MTKS-75PF MTKS-90PF MTKS-100PF

1 1 1 1 2 3 5 7

ー 1 1 1 1 3 4 5

ー ー 1 1 1 1 1 3

ー ー ー ー 1 1 1 1

ー ー ー ー ー 1 1 1

ー ー ー ー ー ー 1 1

品　番

PF14

(外径：φ21.5)

PF16

(外径：φ23)

PF22

(外径：φ30.5)

PF28

(外径：φ36.5)

PF36

(外径：φ45.5)

PF42

クイック（壁） クイック（床）

　通線本数は、ケーブル、または樹脂管の合計断 　面積が占積率以下で、有効内径に通線可能な本 　数までとしてください。

　・ケーブル等の合計断面積が占積率以下でも有 　　効内径を越えてしまうと配線できない場合が 　　あります。

MTKS-S19PW MTKS-S25PW MTKS-S31PW MTKS-S39PW MTKS-40PW MTKS-S51PW MTKS-50PW MTKS-S63PW MTKS-S75PW MTKS-75PW MTKS-90PW MTKS-100PW

MTKS-S19PF MTKS-S25PF MTKS-S31PF MTKS-S39PF MTKS-40PF MTKS-S51PF MTKS-50PF MTKS-S63PF MTKS-S75PF MTKS-75PF MTKS-90PF MTKS-100PF

10.5 14.5 18.2 22.2 25 30.2 34 37.9 45.7 50 59.8 68

品　番 有効内径寸法(φ)

コンクリート

ALCパネル クイック

ケーブル等 パテ

有効内径 有効内径

配線できません

クイック（壁） クイック（床）

注意

〈1時間耐火中空壁の一例〉

〈1時間耐火壁の一例〉

もちろん、 1 1 1 ^{時間耐火壁 時間耐火壁 時間耐火壁 での使用も可能です ！}

〈45分準耐火中空壁の一例〉 〈60分準耐火中空壁の一例〉

45分、60分準耐火対応 ^{の認定を取得しました ！} 45分、60分準耐火対応

45分、60分準耐火対応

95mm以上 12.5mm 12.5mm

ケーブル または CD管・PF管・

VE管・FEP管

開口寸法φ110ｍｍ以下

間柱：鉄

OK!

12.5mm 12.5mm

強化せっこう ボード

74mm以上 9.5mm 12.5mm

ケーブル または CD管・PF管・

VE管・FEP管

開口寸法φ110ｍｍ以下

間柱：木または鉄

OK!

9.5mm 12.5mm

せっこうボード

又は強化せっこうボード

60mm以上 12.5mm 12.5mm

ケーブル または CD管・PF管・

VE管・FEP管

開口寸法φ110ｍｍ以下

間柱：木または鉄

OK!

12.5mm 12.5mm

せっこうボード

又は強化せっこうボード

70mm以上

ケーブル または CD管・PF管・

VE管・FEP管

開口寸法φ110ｍｍ以下

OK!

ALCパネルまたは 鉄筋コンクリート造

認定番号：PS045WL-0531

関連法規：国土交通省(旧建設省)告示　第1358号

木造共同住宅や木造グループホーム等でご使用いただけます。

認定番号：PS060WL-0785

関連法規：国土交通省(旧建設省)告示　第1380号

認定番号：PS060WL-0785 関連法規：建築基準法第2条第七号

(注)1時間耐火の認定を受けている中空壁であれば、

　　壁厚60ｍｍ以上でご使用いただけます。 (注)1時間耐火の認定を受けている壁であれば、

　　壁厚60ｍｍ以上でご使用いただけます。

認定番号：PS060WL-0785

関連法規：国土交通省(旧建設省)告示　第1399号

10 20 30 40 50 60 70

100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000

中心周波数 （Hz）

（dB）

音圧 レベ ル差

※この試験結果は、参考値です。使用状況により異なります。

〈音圧レベル差試験〉

下記の試験を行なった結果、タイカブラッククイックは、壁を開けていない状態と ほぼ同じ遮音結果となりました。

〈試験結果〉

音源側 受音側

音源

ケーブル・電線管 強化せっこうボード(GB-F) (12.5mm+12.5mm) 受音マイク

クイック

開口なし ケーブル貫通 電線管貫通

遮音効果 ^にも

優れた防火部材です ！

クイックは 遮音効果 遮音効果

(注)製品のご使用は、所轄行政機関にご確認ください｡

国土交通大臣認定書 の仕様に基づき、正しく施工してください｡

認 定 条 件（ 抜粋 ）

標準施工図（ 抜粋）

※ 開口部は 9頁参照 構　　造

開 口 部 占 積 率

貫通する壁の 構造等

ケーブル(電線)

電　線　管

32.5％以下(ケーブル・電線管/開口)

円形：φ110mm以下 60分準耐火壁、または60分耐火壁（PSO60WL-0785）

・導体断面積：250mm 以下(1本あたり)　・総導体断面積：758mm 以下^{2 2}

・合成樹脂製可とう電線管　(JIS C 8411；CD管、PF管)　外径：φ60mm以下(CD管54を含む)

・硬質塩化ビニル電線管　(JIS C 8430；VE管)　　　　外径：φ60mm以下

・波付硬質合成樹脂管　　(JIS C 3653附属書1；FEP管)　外径：φ55mm以下

32.4％以下(ケーブル・電線管/開口) 45分準耐火壁（PS045WL-0531）

①準耐火構造(60分)の壁　・厚さ　60mm以上

②耐火構造(60分)の壁　　・厚さ　60mm以上

③ＡＬＣパネル　　　　　・厚さ　60mm以上

④鉄筋コンクリート造　　・厚さ　60mm以上

○準耐火構造(45分)の壁　・厚さ 74mm以上

中空壁

壁

中空壁 クイック(本体)

(45分準耐火の場合は74mm以上) パテ

60mm以上

ケーブルまたは パテ

クイック(本体)

ケーブルまたは

正面図

※ 開口部

（CD管・PF管・VE管・FEP管）

（CD管・PF管・VE管・FEP管）

ALCパネル 鉄筋コンクリート造

クイック(本体) パテ

※ 開口部

60mm以上 パテ

クイック(本体)

正面図

ケーブルまたは

（CD管・PF管・VE管・FEP管）

ケーブルまたは

（CD管・PF管・VE管・FEP管）

●国土交通大臣認定(ケーブル・電線管)

※ 開口部は 9頁参照

認 定 条 件（ 抜粋 ）

●国土交通大臣認定（ケーブル・電線管）

鋼製電線管を使用する場合

構　　造 開 口 部 占 積 率

貫通する壁の 構造等 壁と鋼製電線管

とのすき間

ケーブル(電線) 電　線　管 鋼製電線管 鋼製電線管の

埋め戻し材

34.7％以下

(ケーブル・電線管/鋼製電線管内断面積) 円形：φ133.4mm以下

2～10mm

34.6％以下

(ケーブル・電線管/鋼製電線管内断面積) 円形：φ133mm以下

ー 壁・中空壁（PS060WL-0626）

①準耐火構造(60分)の壁　・厚さ 80mm以上

②耐火構造(60分)の壁　　・厚さ 80mm以上

③ALCパネル　　　　　　・厚さ 80mm以上

④鉄筋コンクリート造　　・厚さ 80mm以上

①ALCパネル　　　　　・厚さ 70mm以上

②鉄筋コンクリート造　・厚さ 70mm以上

・導体断面積：250mm 以下(1本あたり)　・総導体断面積：758mm 以下^{2 2}

・合成樹脂製可とう電線管　(JIS C 8411；CD管、PF管)　外径：φ60mm以下(CD管54を含む)

・硬質塩化ビニル電線管　(JIS C 8430；VE管)　　　　外径：φ60mm以下

・波付硬質合成樹脂管　　(JIS C 3653附属書1；FEP管)　外径：φ55mm以下

壁（PS060WL-0522）

標準施工図（ 抜粋）

・鋼製電線管　(JIS C 8305)　　　　外径：φ113.4mm以下 炭酸カルシウム系シーリング材

(ジプタイト (注)) セメントモルタル

(あり又はなし)

鋼製電線管を使用する場合

中空壁 中空壁

ケーブルまたは

開口部 開口部

壁と鋼製電線管のすき間： 2～10mm 壁と鋼製電線管のすき間： 2～10mm

（CD管・PF管・VE管・FEP管）

ケーブルまたは

（CD管・PF管・VE管・FEP管）

クイック(本体)

パテ

パテ

鋼製電線管 炭酸カルシウム系

シーリング材 (ジプタイト) ケーブルまたは

（CD管・PF管・VE管・FEP管） パテ

炭酸カルシウム系 シーリング材 (ジプタイト)

クイック(本体) クイック(本体)

鋼製電線管

80mm以上 80mm以上

ケーブルまたは

※ 開口部 ※ 開口部（CD管・PF管・VE管・FEP管）

ケーブルまたは

（CD管・PF管・VE管・FEP管）

クイック(本体)

パテ

パテ

鋼製電線管 モルタル

(あり又はなし) ケーブルまたは

（CD管・PF管・VE管・FEP管） パテ

モルタル (あり又はなし)

クイック(本体) クイック(本体)

鋼製電線管

70mm以上 70mm以上

中空壁

壁

（PS060WL-0626）

（PS060WL-0522）

(注)：｢ジプタイト｣をご使用ください。10頁参照 (注)製品のご使用は、所轄行政機関にご確認ください｡

国土交通大臣認定書 の仕様に基づき、正しく施工してください｡

※ 開口部は 9頁参照 構　　造

開 口 部 占 積 率 貫通する床の

構造等

鋼製電線管 ケーブル(電線)

電　線　管

鋼製電線管あり 鋼製電線管なし

32.4％以下

(ケーブル・電線管/開口) 34.6％以下

(ケーブル・電線管/鋼製電線管内断面積)

円形：φ110mm以下 円形：φ133mm以下

床（PS060FL-0487）

①ALCパネル　　　　　・厚さ 100mm以上

②鉄筋コンクリート造　・厚さ 100mm以上

・導体断面積：250mm 以下(1本あたり)　・総導体断面積：758mm 以下^{2 2}

・鋼製電線管(JIS C 8305）

　外径：φ113.4mm以下 ー

・合成樹脂製可とう電線管　(JIS C 8411；CD管、PF管)　外径：φ60mm以下(CD管54を含む)

・硬質塩化ビニル電線管　(JIS C 8430；VE管)　　　　外径：φ60mm以下

・波付硬質合成樹脂管　　(JIS C 3653附属書1；FEP管)　外径：φ55mm以下

標準施工図（ 抜粋）

パテ クイック(本体)

ケーブルまたは

(CD管・PF管・VE管・FEP管)

立面図

床

断面図

ケーブル

または(CD管・PF管・VE管・FEP管) クイック (本体) パテ

100mm以上

※開口部

ALCパネル 鉄筋コンクリート造 ALCパネル 鉄筋コンクリート造

断面図

ケーブル

または(CD管・PF管・VE管・FEP管) クイック

(本体) パテ

100mm以上

ALCパネル 鉄筋コンクリート造 ALCパネル 鉄筋コンクリート造

※開口部

鋼製 モルタル 電線管

（あり又はなし）

< 鋼製電線管を使用する場合 >

鋼製電線管 ALCパネル 鉄筋コンクリート造

100mm以上

モルタル（あり又はなし）

●鋼製電線管の長さを床厚に合わせて施工すること

　も可能です。

施工要領 ^{クイック工法 クイック}

準備 ●施工前に使用するクイックに合わせた貫通穴を開けてください。

●施工を行う前に開口部周辺及び、貫通するケーブル等を掃除してください。

注意

●ツバ部と躯体（壁・床）の間にパテを薄く付けることで、より確実に固定する 　ことができます。

●別売のアルミテープでツバ部を躯体(壁・床)に確実に固定することもできます。

●パテを多く盛り過ぎると落下する恐れがあります。多く盛る場合はアルミテー 　プ等でパテを固定してください。

壁

床

防水にはタイカブラック防水パテを 使用してください。

(地下ピット、高湿気環境に最適。）

本体

ケーブル等

パテ

①挿入

けがき線 スリット部

ツバ部

①挿入

シッカリと充填します。

パテを本体表面のけがき線内及び、

スリット部にすき間なく充填します。

②充填

②充填

※パテは3mm厚以上充填してください。

　パテが不足した場合は、別売のパテ 　をご使用ください。

※ツバ部と躯体(床)の間にパテを薄く付けることで、より確実に固定することができます。

　また、別売のアルミテープ(品番：MTKS-T12)もご用意しております。

※パテはリブ内のホコリを取り除いてから充填してください。パテが不足した場合は、別売のパテをご使用ください。

※パテはリブの高さ以上に充填しないでください。パテが剥がれて落下する恐れがあります。

※壁に確実に固定したい場合は、別売のアルミテープ(品番：MTKS-T12)で貼り付けてください。

●開口部両側を同様に施工してください。

パテ ケーブル

本体 本体をケーブル等にはめ込み、開口部に 挿入します。

リブ ツバ部

(注)製品のご使用は、所轄行政機関にご確認ください｡

国土交通大臣認定書 の仕様に基づき、正しく施工してください｡

190頁参照
