• 検索結果がありません。

透明電極/Si ショットキー界面の酸化層が太陽電池に及ぼす影響

N/A
N/A
Protected

Academic year: 2021

シェア "透明電極/Si ショットキー界面の酸化層が太陽電池に及ぼす影響 "

Copied!
1
0
0

読み込み中.... (全文を見る)

全文

(1)

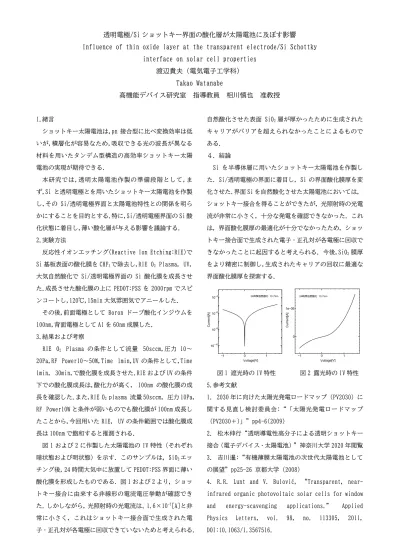

透明電極/Si ショットキー界面の酸化層が太陽電池に及ぼす影響

Influence of thin oxide layer at the transparent electrode/Si Schottky interface on solar cell properties

渡辺貴夫(電気電子工学科)

Takao Watanabe

高機能デバイス研究室 指導教員 相川慎也 准教授

1.緒言

ショットキー太陽電池は,pn 接合型に比べ変換効率は低 いが,積層化が容易なため,吸収できる光の波長が異なる 材料を用いたタンデム型構造の高効率ショットキー太陽 電池の実現が期待できる.

本研究では,透明太陽電池作製の準備段階として,ま ず,Si と透明電極とを用いたショットキー太陽電池を作製 し,その Si/透明電極界面と太陽電池特性との関係を明ら かにすることを目的とする.特に,Si/透明電極界面の Si 酸 化状態に着目し,薄い酸化層が与える影響を議論する.

2.実験方法

反応性イオンエッチング(Reactive Ion Etching:RIE)で Si 基板表面の酸化膜を CHF

3

で除去し,RIE O

2

Plasma, UV, 大気自然酸化で Si/透明電極界面の Si 酸化膜を成長させ た.成長させた酸化膜の上に PEDOT:PSS を 2000rpm でスピ ンコートし,120℃,15min 大気雰囲気でアニールした.

その後,前面電極として Boron ドープ酸化インジウムを 100nm,背面電極として Al を 60nm 成膜した.

3.結果および考察

RIE O

2

Plasma の条件として流量 50sccm,圧力 10~

20Pa,RF Power10~50W,Time 1min,UV の条件として,Time 1min, 30min,で酸化膜を成長させた.RIE および UV の条件 下での酸化膜成長は,酸化力が高く, 100nm の酸化膜の成 長を確認した.また,RIE O

2

plasma 流量 50sccm, 圧力 10Pa, RF Power10W と条件が弱いものでも酸化膜が 100nm 成長し たことから,今回用いた RIE, UV の条件範囲では酸化膜成 長は 100nm で飽和すると推測される.

図 1 および 2 に作製した太陽電池の IV 特性(それぞれ 暗状態および明状態)を示す.このサンプルは,SiO

2

エッ チング後,24 時間大気中に放置して PEDOT:PSS 界面に薄い 酸化膜を形成したものである.図 1 および 2 より,ショッ トキー接合に由来する非線形の電流電圧挙動が確認でき た.しかしながら,光照射時の光電流は、1.6×10

-7

[A]と非 常に小さく,これはショットキー接合面で生成された電 子・正孔対が各電極に回収できていないためと考えられる.

自然酸化させた表面 SiO

2

層が厚かったために生成された キャリアがバリアを超えられなかったことによるもので ある.

4.結論

Si を半導体層に用いたショットキー太陽電池を作製し た.Si/透明電極の界面に着目し,Si の界面酸化膜厚を変 化させた. 界面 Si を自然酸化させた太陽電池においては,

ショットキー接合を得ることができたが,光照射時の光電 流が非常に小さく,十分な発電を確認できなかった.これ は,界面酸化膜厚の最適化が十分でなかったため,ショッ トキー接合面で生成された電子・正孔対が各電極に回収で きなかったことに起因すると考えられる.今後,SiO

2

膜厚 をより精密に制御し,生成されたキャリアの回収に最適な 界面酸化膜厚を探索する.

図 1 遮光時の IV 特性 図 2 露光時の IV 特性 5.参考文献

1. 2030 年に向けた太陽光発電ロードマップ(PV2030)に 関する見直し検討委員会:“「太陽光発電ロードマップ

(PV2030+) 」”pp4-6(2009)

2. 松木伸行“透明導電性高分子による透明ショットキー 接合(電子デバイス・太陽電池)”神奈川大学 2020 年閲覧 3. 吉川暹:“有機薄膜太陽電池の次世代太陽電池として の展望”pp25-26 京都大学(2008)

4. R.R. Lunt and V. Bulović, “Transparent, near- infrared organic photovoltaic solar cells for window and energy-scavenging applications.” Applied Physics Letters, vol. 98, no. 113305, 2011, DOI:10.1063/1.3567516.

−1 0 1

10−10 10−8 10−6 10−4

Voltage[V]

Current[A]

24時間自然酸化 13.7nm

−1 0 1

0 1e−05

Voltage[V]

Current[A]

24時間自然酸化 13.7nm

参照

関連したドキュメント

色)が結晶の上方にのみ放射される性質を利用して、ペロブスカイト半導体のIQEを実 験的に計測することに成功しました。その結果、IQEは少なくとも62.5%に達することを 見出し、さらに、メチルアンモニウム(CH3NH3)イオンの過不足によってIQEが大きく変 動することを見出しました。本研究の成果は、ペロブスカイト半導体を用いた太陽電池

TiO 末 1 g と PEG 2 mL および 0.15 mol dm 酢酸水溶液 0.5 mL をビーカーに入れ,ガラス棒でよ く混合しクリーム状の

「サンシャイン計画+の一環として,新エネルギー総合開発機構では,太陽電池

1.0mm の大きさで体積は 8.75mm 3 であり、市販小型 センサユニットの約 1/1000 の大きさに相当する。上部 には 4 つの太陽電池セルがあり、これらの合計面積は 2mm

射光 X 線による固体高分子形燃料電 池の in  situ 生成水観察事例を紹介し

陽電池は水素ベースの原料ガスが用いられる。プラズマおよび高温フィラメントにより

コン太陽電池(民生用)の熱安定性および強誘電体光学結晶SBNの表示素子への応用に関する研究成果をま

2 率:1.38) の反射低減量よりも小さい値である。 論文審査結果の要旨 学位申請の内容は、薄膜
