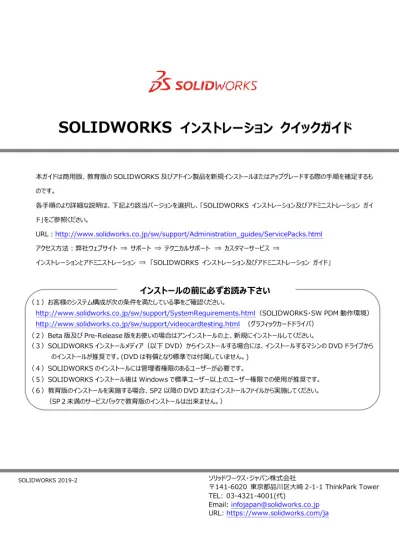

SOLIDWORKS インストレーションクイックガイド 本ガイドは商用版 教育版の SOLIDWORKS 及びアドイン製品を新規インストールまたはアップグレードする際の手順を補足するものです 各手順のより詳細な説明は 下記より該当バージョンを選択し SOLIDWORKS インストレーション及びアドミ

SOLIDWORKS 2019-2

SOLIDWORKS

インストレーション クイックガイド

本ガイドは商用版、教育版の SOLIDWORKS 及びアドイン製品を新規インストールまたはアップグレードする際の手順を補足するも のです。 各手順のより詳細な説明は、下記より該当バージョンを選択し、「SOLIDWORKS インストレーション及びアドミニストレーション ガイ ド」をご参照ください。 URL：http://www.solidworks.co.jp/sw/support/Administration_guides/ServicePacks.html アクセス方法：弊社ウェブサイト ⇒ サポート ⇒ テクニカルサポート ⇒ カスタマーサービス ⇒ インストレーションとアドミニストレーション ⇒ 「SOLIDWORKS インストレーション及びアドミニストレーション ガイド」

インストールの前に必ずお読み下さい

（１）お客様のシステム構成が次の条件を満たしている事をご確認ください。 http://www.solidworks.co.jp/sw/support/SystemRequirements.html（SOLIDWORKS・SW PDM 動作環境） http://www.solidworks.co.jp/sw/support/videocardtesting.html（グラフィックカードドライバ） （２）Beta 版及び Pre-Release 版をお使いの場合はアンインストールの上、新規にインストールしてください。 （３）SOLIDWORKS インストールメディア（以下 DVD）からインストールする場合には、インストールするマシンの DVD ドライブから のインストールが推奨です。(DVD は有償となり標準では付属していません。) （４）SOLIDWORKS のインストールには管理者権限のあるユーザーが必要です。 （５）SOLIDWORKS インストール後は Windows で標準ユーザー以上のユーザー権限での使用が推奨です。 （６）教育版のインストールを実施する場合、SP2 以降の DVD またはインストールファイルから実施してください。 （SP２未満のサービスパックで教育版のインストールは出来ません。） ソリッドワークス・ジャパン株式会社 〒141-6020 東京都品川区大崎 2-1-1 ThinkPark Tower TEL:03-4321-4001(代) Email: [email protected] URL: https://www.solidworks.com/ja

目 次

Part Ⅰ SOLIDWORKS クライアントインストール

1.

SOLIDWORKS インストール方法 … 3

2.

ライセンスのアクティベーション … 21

3.

Xpress 製品コード取得方法について … 23 Part Ⅱ SolidNetWork License Manager Server インストール

1.

概要 … 25

2.

バージョンアップ手順 … 25

3.

インストール手順 … 25

4.

SNL Manager に関する機能・操作説明 … 31

5.

環境条件等補足説明 … 35 Part Ⅲ その他のサーバー製品の インストール

1.

SOLIDWORKS PDM Server … 38

2.

SOLIDWORKS Electrical … 43

3.

SOLIDWORKS PCB Services … 45 Part Ⅳ 複数のマシンへの クライアントインストール

1.

アドミニストレーティブイメージ作成 … 47

2.

アドミニストレーティブイメージオプションエディタ … 48

3.

アドミニストレーティブイメージによるクライアントインストール … 54

4.

アドミニストレーティブイメージとクライアントのアップグレード … 54 付録 困ったときは・・・ … 55 ●SOLIDWORKS スタンドアロンライセンス版のインストール･･･PartⅠをご覧ください。 ●SOLIDWORKS ネットワークライセンス版のインストール･･･PartⅡ⇒PartⅠをご覧ください。 注意）旧バージョンからアップグレードする前に、全ての SOLIDWORKS ファイル（部品、アセンブリ、図面、ドキュメント テンプレート、 シート フォーマット、ライブラリ フィーチャー、フォーム ツール、他にアドイン製品関連データ等）のバックアップ コピーを取ることを強く推奨い たします。これらのファイルを新バージョンで開き、保存すると、以後旧バージョンの SOLIDWORKS で編集することはできません。

Part Ⅰ

SOLIDWORKS クライアントインストール

1.SOLIDWORKS のインストール

SOLIDWORKS Installation Manager

インストールは、SOLIDWORKS Installation Manager(以下 IM)より行います。IM を使用して SOLIDWORKS 製品のインストー ル・アップグレード・アンインストールを行うことができます。 ・IM は、ダウンロードやインストールのアップグレードをチェックします。 ・IM は、内蔵されているダウンロードアクセラレータを利用して、サービスパックの適用やメジャーバージョンのインストールに必要なすべてのフ ァイルをダウンロードします。 インストール開始方法 SOLIDWORKS および関連製品のインストールは、下記いずれかの方法により開始します。  DVD からインストールする方法(DVD は有償となり標準では付属していません。) SOLIDWORKS DVD 1 枚目を DVD ドライブにセットすることで IM が自動起動します（注：インストールするマシンの DVD ドライブ からのインストールが推奨です。自動起動しない場合は、DVD 内の「setup.exe」をダブルクリックすることで開始されます）。  インターネットからダウンロードしインストールする方法 1. Customer Portal にログインします。 URL：https://www.solidworks.com/customerportal

URL アクセス：弊社ウェブサイト（https://www.solidworks.com/ja） ⇒ 右上 ⇒ SW Customer Portal Customer Portal のログイン方法が不明な場合は、下記 URL より「Customer Portal ガイド」をご参照ください。 URL : http://www.solidworks.co.jp/sw/images/content/JPN/CustomerPortalGuide.pdf 2. ダウンロードの下にある「ダウンロード（Downloads and Updates ）」をクリックします。

日本語表示する場合は、こちらのプルダウン

メニューから「日本語」を選択します。

3. Select Version でバージョンを選択し、SOLIDWORKS Products をクリックします。

4. 「SOLIDWORKS Download EULA」画面で[Japan]をクリックし、内容を確認の上、[Accept Agreement &

Continue] （同意して次へ進む）をクリックします。

5. 「Download and Install」画面

Internet Explorer をご利用の場合、インストール作業に必要な Internet Explorer のアドオン製品をインストールするために、下記の ようなダイアログが現れることがあります。「インストール」を選択し、下図の Step２「Download」をクリックします。

「実行」をクリックします。

ユーザーアカウント制御のダイアログが表示された場合は、「はい」をクリックします。

環境によっては下記の手順のように WinZip が起動します。IM を一時フォルダにダウンロードします。下記の例では、「Unzip」→ 「OK」→「実行」をクリックすると、自動で IM が起動します。

 IM 起動後（以降、DVD,インターネット共通） SOLIDWORKS のインストールは、基本的に大きく 3 ステップ(画面)で構成されていますので、以下にステップ順に追って、インストール中 に表示される主なダイアログメニューに関する補足説明を記します。 『▼』表記は、特定の条件でのみ表示される画面（オプション）を示します。 ① インストレーションタイプの選択 ② シリアル番号の入力 ③ サマリー(設定の確認、変更)

①インストレーションタイプの選択

②シリアル番号の入力

③サマリー(設定の確認 / 変更)

① インストレーションタイプの選択 IM でインストレーションのタイプを選択し、[次へ]をクリックします。 ・個人（当コンピュータ上）：クライアントインストールします。 ⇒Ｐ.8 へ進む ・アドミニストレーティブイメージ：複数のマシンにクライアントインストールを展開するためのアドミニストレーティブイメージを作成します。⇒ P.47 へ進む ・サーバー製品：選択すると下記オプションが表示されます。

・SOLIDWORKS Manage Server コンポーネントをこのコンピュータにインストールします。

⇒ 日本での販売開始時期にあわせて後日掲載予定です。販売状況はソリッドワークス・ジャパンウェブサイトをご覧下さい。

・SOLIDWORKS PDM Server コンポーネントをこのコンピュータにインストールします。

⇒ P.38 へ進む

・SolidNetWork License Manager (配布ライセンス)をこのコンピュータにインストールします。

⇒ P.25 へ進む ・SOLIDWORKS Electrical（共有データ）をこのコンピュータにインストールします。 ⇒ P.43 へ進む ・SOLIDWORKS PCB Services をこのコンピュータにインストールします。 ⇒P.45 へ進む ・全ファイルのダウンロードと共有。一度のダウンロードで複数のマシン上に個人インストレーションかアドミニストレーティブイメージを 作成する場合に使用できます。 ⇒ダウンロードのみを行います。(ダウンロードのみの場合の基本的な手順は P.6 の①②③となります。また DVD から IM を起動した場 合には表示されません。)

② シリアル番号の入力

お持ちのシリアル番号を入力し、[次へ]ボタンをクリックします。

・この画面でシリアル番号を入力しない場合は、eDrawings, SOLIDWORKS Explorer, SOLIDWORKS Simulation Worker Agent, SOLIDWORKS Composer Player などの無償の製品のみのインストールとなります。

・SOLIDWORKS Composer / SOLIDWORKS Inspection 欄には、SOLIDWORKS Composer / SOLIDWORKS Inspection 単体ライセンスをお持ちの場合はシリアル番号を入力します。SOLIDWORKS のネットワークライセンスに

SOLIDWORKS Composer / SOLIDWORKS Inspection ライセンスが含まれている場合、SOLIDWORKS のシリアル番号の みを入力し、製品選択画面で SOLIDWORKS Composer / SOLIDWORKS Inspection を選択すると、インストールを開始後 に次のメッセージが表示されますので、「はい」をクリックします。

「SOLIDWORKS Composer(または Inspection)のシリアル番号が必要です。 SOLIDWORKS のシリアル番号を使用 しますか？」

・SOLIDWORKS Electrical Schematic 欄には、SOLIDWORKS Electrical 単体ライセンスをお持ちの場合のみシリアル番号を 入力します。SOLIDWORKS Electrical 3D または SOLIDWORKS Electrical Professional ライセンスをお持ちの場合は SOLIDWORKS のシリアル番号に含まれますのでここには入力しません。

・SOLIDWORKS Visualize 欄には、下記ライセンスをお持ちの場合にシリアル番号を入力します。

1. SOLIDWORKS Visualize Standard / SOLIDWORKS Visualize Professional の単体ライセンス。

2. サブスクリプションサービスに加入中の SOLIDWORKS Professional 又は SOLIDWORKS Premium をお持ちの場合は、 SOLIDWORKS Visualize Standard を無償でお使いいただけます。

SOLIDWORKS Professional 又は SOLIDWORKS Premium がスタンドアロンライセンスの場合、Customer Portal より、 SOLIDWORKS Visualize Standard のシリアル番号を新たに取得し、それを SOLIDWORKS Visualize 欄にご入力ください。 （Customer Portal にログイン ＞ 「自分のサポート」 > 「マイプロダクト」をクリック）

SOLIDWORKS Professional 又は SOLIDWORKS Premium のシリアル番号がネットワークライセンスの場合、そこに SOLIDWORKS Visualize Standard のライセンスが含まれますのでここには入力しません。

SOLIDWORKS 以外のシリアル番号は をクリックし、該当製品名 左側のチェックボックスにチェックした後、表示されたボックスに入力します。 SOLIDWORKS のシリアル番号はこちらに入力します。

・SOLIDWORKS Visualize Boost 欄には、下記ライセンスをお持ちの場合にシリアル番号を入力します。 1. SOLIDWORKS Visualize Boost の単体ライセンス。

2. サブスクリプションサービスに加入中の SOLIDWORKS Visualize Professional ライセンスをお持ちの場合は SOLIDWORKS Visualize Boost を無償でお使いいただけます。（教育版は対象外） SOLIDWORKS Visualize Professional がスタンドア ロンライセンスの場合、Customer Portal より、SOLIDWORKS Visualize Boost のシリアル番号を新たに取得し、それを SOLIDWORKS Visualize 欄にご入力ください。 （Customer Portal にログイン ＞ 「自分のサポート」 > 「マイプロダクト」 をクリック）

SOLIDWORKS Visualize Professional のシリアル番号がネットワークライセンスの場合、そこに SOLIDWORKS Visualize Boost のライセンスが含まれますのでここには入力しません。

・SOLIDWORKS Visualize Professional のネットワークライセンスを持っており、SOLIDWORKS Visualize Boost のみ

をインストールする場合（SOLIDWORKS Visualize Professional はインストールしない）、SOLIDWORKS Visualize 欄また

は SOLIDWORKS Visualize Boost 欄に、SOLIDWORKS Visualize Professional のシリアル番号を入力しますが、製品選 択で SOLIDWORKS Visualize Boost のみ選択してください。その後、表示されるダイアログに合わせて SNL Manager サーバーの設 定を行ってください。 注意）Customer Portal からシリアル番号を取得するには、サブスクリプションサービスに加入中である最新バージョンのライセンスが登録 されている必要があります。登録されていない場合、下記「Customer Portal ガイド」をご参照ください。 URL : http://www.solidworks.co.jp/sw/images/content/JPN/CustomerPortalGuide.pdf ▼インターネットに接続できない場合に[次へ]をクリックすると下図の画面が表示されます。[キャンセル]をクリックすると次へ進みます。入力 したシリアル番号に応じた製品が自動的に選択されないため、③-1 製品変更画面にてお持ちの製品を選択します。 ▼『① インストレーションタイプの選択』で<個人>インストールを選択しており、既に旧バージョンの SOLIDWORKS がインストールされ ている場合は、『インストレーションオプション』画面が表示されます。新規又は更新のいずれかを選択し、[次へ]ボタンをクリックします。 注意）起動中 IM の同バージョンで別のサービスパックの SOLIDWORKS が既にインストールされている場合、別のサービスパックを新規イ ンストールすることはできません。前サービスパックがアップグレードされます。

③ サマリー(設定の確認、変更) インストールする製品やオプションを確認/変更できます。 確認した設定を変更する必要がある場合には各設定の をクリックすると変更画面が表示されます。 製品・・・入力したシリアル番号に応じた製品が自動的にインストールする製品として選択されます。インストールする製品を変更する、ま たはインターネットに接続できずシリアル番号の認証が行われていない場合には、必要に応じてここで変更します。 ⇒③-1 をご参照くださ い。 ダウンロードオプション・・・バックグラウンドダウンローダーの設定や、ダウンロード先のフォルダ、ダウンロード方法が変更できます。 ⇒③-2 をご参照ください。 インストレーション先・・・SOLIDWORKS のインストール先を変更できます。 Toolbox/穴ウィザードオプション・・・Toolbox の標準ライブラリの新規作成、アップグレード、作成場所に変更がある場合はここで変 更します。 ⇒③-3 をご参照ください。

▼ SOLIDWORKS PDM オプション・・・SOLIDWORKS PDM Client をインストールする製品に選択した場合に表示されます。 ⇒③-4 をご参照ください。

▼ Electrical オプション・・・SOLIDWORKS Electrical をインストールする製品に選択した場合に表示されます。 ⇒③-5 をご参照ください。 注意）各変更画面において変更を終了後、「サマリーに戻る」をクリックしてサマリー画面に戻ります。 サマリー画面では「使用許諾書」をクリックして内容ご確認の上、「SOLIDWORKS 使用許諾契約の条項に同意します」にチェックし、 ダウンロード(必要な場合)とインストールを開始します。 をクリックします。 表示されていない設定内容 を確認する場合は各項目名 の をクリックします。

▼『② シリアル番号の入力』でネットワークライセンス版のシリアル番号を入力した場 合のみ『③ サマリー(設定の確認、変更)』から[ダウンロードと（必要な場合）インス トール]を開始すると、SolidNetWork License Manager Server 位置指定のダイ アログが表示されます。

「ポート番号@サーバー名」の形式で入力し、[OK]をクリックします。

③-1 「製品選択」画面

・インストールするパッケージを変更する場合には「別のパッケージ/製品の選択」をクリックし、表示された画面でパッケージを変更します。 ・「当パッケージに含まれない製品も表示します。」 にチェックを入れ[OK]をクリックすると、全製品が表示されます。

・SOLIDWORKS Composer のみをインストールする場合には、SOLIDWORKS のチェックは入れず、必要に応じて代わりに表示され る SOLIDWORKS Translator と SOLIDWORKS Composer を選択します。

教育版についての注意点

●パッケージが SOLIDWORKS Premium 以外の場合、「別のパッケージ/製品の選択」で SOLIDWORKS Premium が選択さ れていることをご確認下さい。 ●SOLIDWORKS 教育版 の搭載モジュールの中でインストールする製品のチェックボックスにチェックしてください。搭載モジュールにつ いての情報は下記 URL よりご確認下さい。 「弊社ウェブサイト ⇒ サポート ⇒ テクニカル サポート ⇒ カスター サービス ⇒ 教育機関向けリソース ⇒ SOLIDWORKS 教育版」 http://www.solidworks.co.jp/sw/education/education-software-mcad.htm インストールする製品のチェック ボックスにチェックをします。

③-2 「ダウンロードオプション」画面 ・ダウンロードしてインストールしてください。・・・ダウンロードの完了後、IM はダウンロード ファイルを使用してインストレーションを 実行します。 ・ダウンロードのみです。ダウンロードを 1 度行い、ダウンロードファイルを複数コンピュータで共有できます。・・・IM はダウンロードの完了 後にインストレーションを実行しません。このオプションを指定すると、下記オプションの選択を求められます。 ▼当コンピュータ用のファイル・・・製品選択ページで選択した製品のうち、現在のコンピュータ上にあるインストレーションファイルに無い ファイルをダウンロードします。このファイルを使用して別のコンピュータへインストールすることは可能ですが、 インストレーションの実行時に追加のファイルをダウンロードが必要になる場合があります。 ▼任意のコンピュータで共有できるファイル・・・任意の製品を任意のコンピュータにインストールするために使用できる完全なファイル セットがダウンロードされます。そのため、ファイルサイズは大きくなります。 ・インストールのみです。必要なすべてのインストレーションファイルが既にそろっています。・・・IM はダウンロードはせずに、指定したディレ クトリにあるファイルを使用してインストレーションを実行します。 ・マニュアル ダウンロード実行-自動ダウンロード中に問題が発生した場合はこのオプションを使用してください。・・・プロキシサーバーに よって IM からの自動ダウンロードが禁止されている場合など、ダウンロード中に問題が起きた場合に選択します。 ・ネットワークの高帯域幅を使用してダウンロード速度を向上します。・・・ダウンロード中に使用するネットワークの帯域幅を増やして ダウンロード速度を増加させるアルゴリズムを使用します。プロキシサーバーでサポートされていない場合、このオプションは自動的に無効 になります。 ・今後、バックグラウンドダウンローダーを使用して Service Pack をダウンロードします。・・・バックグラウンドダウンローダーを有効にしま す。このオプションが有効な場合、バックグラウンドプロセスを用いてダウンロードを自動的に行う為、ダウンロード中にも他の作業を継続す ることが可能となります。バックグラウンドダウンローダーについては をクリックすると詳細を確認できます。 ・このダウンロードにバックグラウンドダウンローダーを使用します。・・・ダウンロードオプションで、「ダウンロードのみです。」を選択するとアク ティブになります。バックグラウンドプロセスを用いてダウンロードを自動的に行い、完了時点で通知されます。 ダウンロード ファイルの場所、ファイルをダウンロードする方法、 ダウンロード ファイルをインストールするかどうかなど、ダウンロー ド処理を完了するための詳細を指定します。 今後のサービスパックのダウンロードを 自動にバックグラウンドで行う場合に はチェックします。 ダウンロードを行うフォルダ位置 を変更する場合には[参照]をク リックして指定します。

▼「マニュアルダウンロード」画面 ダウンロードオプション画面で「マニュアルダウンロード実行」にチェックが入っている場合のみ、『③ サマリー(設定の確認、変更)』で[ダウン ロードとインストール]をクリックすると下記画面が表示されます。 注意） 「マニュアルダウンロード実行」オプションは通常のダウンロードがネットワークのセキュリティ等で実行できない場合に選択します。 ここに表示されている全てのファイルのダウンロードが終わったら、IM の画面（マニュアルダウンロード画面）で[次へ]をクリックします。 ③-2 「ダウンロードオプション」画面で「ダウンロードしてインストールしてください」オプションを選択している場合は自動的にファイルの解 凍が行われ、インストールが開始されます。 「マニュアルダウンロードする場合はこ こをクリックします」をクリックすると、 次画面が表示されます。 それぞれのリンクをクリックし、③-2 で指定 されているフォルダに全て保存します。

③-3 「Toolbox/穴ウィザード オプション」画面 いずれかのオプションを選択します。

・新規 SOLIDWORKS 20XX Toolbox 作成・・・次の場合はこのオプションを選択します。 1. 既に設定された Toolbox がローカルに、あるいはネットワーク上にインストールされていない場合 2. 既存の Toolbox を使用しない場合

・既存の SOLIDWORKS Toolbox を使用します・・・既に設定された Toolbox がローカルに、あるいはネットワーク上にインストールさ れている場合に選択できます。既存データが古いバージョンの場合は、既定の場所でアップグレードされます。

▼既に旧バージョンの Toolbox がインストールされている場合にのみ以下のオプションが表示されます。

・20XX(旧バージョン) Toolbox データのコピーをアップグレードしてください。・・・チェックボックスにチェックを入れた場合、旧バージ

ョンの SOLIDWORKS Toolbox を保持した上で、Toolbox のコピーを作成し、そのコピーされた Toolbox をアップグレードします。 [参照]をクリックして、コピー先フォルダを指定します。

③-4 「SOLIDWORKS PDM Client オプション」画面

PDM 製品の選択

お持ちのライセンスに合わせて、SOLIDWORKS PDM Standard（以下 Standard）か SOLIDWORKS PDM Professional （以下 Professional）かを選択します。 ライセンスの違いについては、下記 URL にて「機能を比較する」をクリックしてご確認ください。 URL: https://www.solidworks.com/ja/product/solidworks-pdm URL アクセス：弊社ウェブサイト ⇒ 製品とソリューション ⇒ 製品データ管理 ⇒ 詳細を見る（SOLIDWORKS PDM） ⇒ 機能 を比較する PDM Client タイプの選択

お持ちのライセンスに合わせて、SOLIDWORKS PDM CAD Editor, SOLIDWORKS PDM Contributor, SOLIDWORKS PDM Viewer かを選択します。この設定は、インストール後に SOLIDWORKS PDM アドミニストレーションを起動し、アドミニストレーション (ヘルプ) > SOLIDWORK PDM アドミニストレーションについて > クライアントの種類 のプルダウンメニューより設定変更が可能です。

アドインの選択

PDM 製品の選択と PDM Client タイプの選択の組み合わせによってアドインで選択できるオプションが下記のように変わります。

PDM 製品の選択 PDM　Clientタイプの選択 アドインの選択

SOLIDWORKS PDM CAD Editor SOLIDWORKSアドイン DraftSightアドイン SOLIDWORKS PDM CAD Contributor DraftSightアドイン SOLIDWORKS PDM Viewer なし SOLIDWORKS PDM CAD Editor

SOLIDWORKSアドイン DraftSightアドイン Microsoft Officeとの統合 Inventorアドイン AutoCADアドイン SOLIDWORKS PDM CAD Contributor DraftSightアドイン

Microsoft Officeとの統合 SOLIDWORKS PDM Viewer Microsoft Officeとの統合 SOLIDWORKS PDM Standard

③-5 「SOLIDWORKS Electrical オプション」画面 データの場所・・・プログラムデータ（プロジェクトデータ、シンボル、各種テンプレート、ライブラリ、カタログ等の実データ）をインストールす る場所を指定します。 コラボレーション サーバー・・・SOLIDWORKS Electrical クライアントと SQL サーバーの接続を監視するサービスです。 ・名前・・・コラボレーションサーバーがインストールされているサーバーの「コンピュータ名」または「コンピュータの IP アドレス」を入力します。 ・ポート番号・・・接続に関しての問題がなければデフォルト値「26666」の使用を推奨します。 SQL サーバー・・・メタデータ(プログラムデータの情報)を保存します。 ・SQL サーバーの新規インスタンスをインストール・・・SQL Server Express エディションを新規にインストールし、インスタンスを構築し ます。名前にサーバー名\インスタンス名（デフォルト値を推奨）を入力します。"TEW"ユーザーパスワードも接続に問題がなければデフォ ルト値を推奨します。 ・既存の SQL サーバーデータベースを使用・・・既存の SQL サーバーデータベースに接続する場合に選択します。 [参照]ボタンをクリック すると、同一サブネットで使用可能な SQL サーバーを検索し表示します。 注意）サーバーシステムとクライアントシステムの両方に完全な管理者権限が必要です。 ▼DVD からのインストールの場合、2 枚目の DVD を要求された際には DVD を入れ替えます。

④ インストレーションの完了 インストールが完了すると、 「インストレーション完了」 画面が表示されます。 ・SOLIDWORKS 20XX の新規項目を表示にチェックが入っていると、[完了]をクリック後に新規機能ガイド(PDF)が起動します。 ・SOLIDWORKS ユーザーパフォーマンス フィードバックプログラムでは、インターネットに接続できる環境であれば「はい、参加します」 を選択します。SOLIDWORKS が実際の使用でどのように動作しているかを把握し、今後の開発に役立てることを目的としたも のです。SOLIDWORKS の起動／終了時間、使用状況等、いくつかの情報を記録したログファイルが生成されます。インターネットに 接続できる環境の場合にのみ、定期的に SOLIDWORKS 社へ自動送信が行われます。この設定はインストール後、

SOLIDWORKS のツール／オプションでも変更できます。管理者向けのツール「CAD Admin Dashboard」をご使用いただくために は必須となります。

参考 URL：

http://help.solidworks.com/2019/japanese/SolidWorks/sldworks/c_sw_cad_admin_dashboard.htm なお、[完了]をクリックした後、マシンを再起動するかのメッセージが表示された場合は、他のソフトウェアを終了の上、必ずマシンの再起動 を実施します。

 SOLIDWORKS のアンインストールについて 製品をアンインストールするには Windows のコントロールパネルの「プログラムと機能」より SOLIDWORKS を選択し[アンインストール]を クリックし、IM の画面でアンインストールする製品のチェックボックスにチェックいれます。 詳細設定オプション・・・展開すると現在のアンインストールオプションを確認できます。 をクリックすると変更画面が表示されます。次項の通り、詳細設定オプション画面が表示されます。 ・プログラムファイルとフォルダ・・・プログラムとフォルダが標準アンインストールで削除されます。 ・レジストリエントリ・・・レジストリからシリアル番号とユーザー定義を削除します。 アンインストールする製品をチェックします。

・データファイルとフォルダ・・・データフォルダに保存されているファイル（例えば Toolbox や、テンプレートなどのユーザー定義ファイル）が

削除されます。他のフォルダ/コンピュータ、またはネットワーク上の場所にあるファイルやフォルダは削除されません。

・ダウンロードファイルとフォルダ・・・ダウンロードファイルとフォルダが削除されます。名前変更/移動されたダウンロードファイルとフォルダは削

除されません。

・削除されるファイルとフォルダ・・・削除されるアイテムがリストアップされます。

注意）SOLIDWORKS Electrical で、クライアント製品のアンインストールを行う場合、Electrical サーバーに接続した状態でアンインス トールを行って下さい。アンインストールに失敗することがあります。

 SOLIDWORKS の変更/修復インストールについて

インストール完了後に製品の変更/修復を行う場合には Windows のコントロールパネルの「プログラムと機能」より SOLIDWORKS 20XX を選択し[変更]をクリックします。IM が起動した後は、インストール時と同様の手順で変更（または修復）することが可能です。

 SOLIDWORKS のサービスパック アップグレードについて 新しい SOLIDWORKS のサービスパックがリリースされた後、既に SOLIDWORKS がインストールされた環境を新しいサービスパックへアッ プグレードする方法は下記の 4 つです。 １．Windows のシステムトレイにあるバックグラウンドダウンローダーアイコン をクリックする、もしくは、Windows タスクバー通知領域に 表示されたバックグラウンドダウンローダーのメッセージをクリックします。 ⇒バックグラウンドダウンローダーのオプションが「アップデート自動チェック」になっている場合には、新しいバージョンがある旨のメッセージをクリッ クすると IM が起動します。 ⇒バックグラウンドダウンローダーのオプションが「アップデート自動ダウンロード」になっている場合には、新しいサービスパックのダウンロー ド終了後に完了のメッセージが表示されます。 ・バックグラウンドダウンローダーのオプションは Windows タスクバー通知領域のバックグラウンドダウンローダーアイコン をクリックす ることによりメニューが表示されます。ここから自動ダウンロードの保存先を変更することも可能です。 ・Windows タスクバー通知領域に上記のアイコンが無い場合、スタート > すべてのプログラム > SOLIDWORKS Installation Manager > SOLIDWORKS バックグラウンド ダウンローダーの順にクリックすると、Windows のシステムトレイ にアイコンが表示されます。

２． Windows スタートの すべてのプログラム ＞ SOLIDWORKS Installation Manager ＞ アップデート チェック の順にクリッ クすると、[利用可能な新しいバージョン]画面が表示されます。その画面上のプルダウンメニューから、アップグレードしたいサービスパッ クを選択し[次へ]をクリックするとインストールするサービスパックの IM が起動します。（アップグレード対象が複数ない場合は、プルダ ウンメニューは表示されません。） ３． 起動している SOLIDWORKS から ヘルプ ＞ アップデートチェック の順にクリックすると、[利用可能な新しいバージョン]画面が表 示されます。その画面上のプルダウンメニューから、アップグレードしたいサービスパックを選択し[次へ]をクリックするとインストールするサ ービスパックの IM が起動します。（アップグレード対象が複数ない場合は、プルダウンメニューは表示されません。） ４． Customer Portal からログインし、P.3 のインターネットからのインストール方法と同様の手順から、新しいサービスパックの IM が起 動します。 アップグレードをおこなうサービスパックの IM が起動したら、P.7～16 と同様の手順でアップグレードをおこないます。ただし、アップグレード時 には P.8 の「②シリアル番号の入力」画面は表示されません。

2.ライセンスのアクティベーション SOLIDWORKS はライセンス認証システム「ライセンスアクティベーション」が導入されております。ライセンスアクティベーションは、インストー ルの過程においてソリッドワークス製品の正規ユーザーを安全かつスムースに認証するプロセスです。 SOLIDWORKS 製品インストール後の初回起動時に、下記のように『SOLIDWORKS 製品のアクティベーション』画面が表示されます。 ・今 SOLIDWORKS 製品をアクティブ化する・・・通常このオプションを選択して＜次へ＞をクリックします。 ・後で SOLIDWORKS 製品をアクティブ化する・・・今まで SOLIDWORKS 製品をインストールしたことがない PC に対して初めてイン ストールを行った場合には、30 日間のトライアル期間があります。この期間内であればライセンス アクティベーションを行なわなくても製品 を使用することができます。なお、30 日のトライアル期間が終了した後は、ライセンス アクティベーションを実行しないとソフトウェアを起動 することはできなくなります。また、この 30 日間のトライアル期間はライセンス アクティベーションを実行した時点で消滅することになりま す。

「次へ」をクリックすると、下記のダイアログが表示されます。 ・インターネットを自動的に使用(推奨)・・・インターネットに接続している場合はこちらを選択します。 ・電子メールをマニュアルで送信・・・インターネットに接続できない場合や上記オプションでエラーとなる場合はこちらを選択します。 リクエストファイルが作成されるので、これを電子メールが送付できるマシンに移動し、[email protected] まで添付ファイル として送信します。（P.28 ④▼参照） 注意）・送信する電子メールには、件名や文章などは必要ありません。 ・1 メールにつき 1 リクエストファイルの添付で送信します。 ・リクエストファイルは圧縮せず、テキストファイルのまま添付のうえ、送信します。 「次へ」をクリックすると、アクティベーションが成功すると下記のダイアログが表示されます。 ライセンスアクティベーションについての詳細な手順は、下記 URL より「スタンドアロン版 ライセンスアクティベーション操作マニュアル」をご覧く ださい。 URL：http://www.solidworks.co.jp/sw/docs/activation_manual.pdf URL アクセス：弊社ウェブサイト ⇒ サポート ⇒ テクニカルサポート ⇒ カスタマーサービス ⇒ アクティベーション/登録/SNL ⇒ プロダクト アクティベーション ⇒ 「ライセンスアクティベーション操作マニュアル」

3.Xpress 製品コード取得方法について

SOLIDWORKS では Xpress 製品（SimulationXpress、FloXpress、DFMXpress、DriveWorksXpress、 SustainabilityXpress）をお使いいただくために Customer Portal のアカウント (SOLIDWORKS ID) を使用して MySolidWorks から入手した製品コードを入力する必要があります。  インターネットにつながっている場合 ① Xpress 製品を起動すると左図のダイアログが表示されますので、赤 枠のリンクをクリックします。 ② MySolidWorks のログイン画面が表示 されますので、Customer Portal にログイン 時の ID(SOLIDWORKS ID)を入力しま す。 ③ ログイン後、左図のようにアクティベーションコード(activation code)が表示されますので、それを①の製品起動時のダイアログにあ る製品コード欄に入力します。その後、Xpress 製品がご利用になれ ます。

 インターネットにつながっていない場合 ① インターネットにつながる別の環境から、下記リンク先にアクセスします。 https://my.solidworks.com/xpress ② MySolidWorks のログイン画面が表示 されますので、Customer Portal にログイン 時の ID(SOLIDWORKS ID)を入力しま す。 ③左の画面が表示されますので、24 桁の SOLIDWORKS シリアル番号の入力、SOLIDWORKS のバージョン選択、Xpress 製品の選択を行い、コードの 取得を行います。 16 桁のシリアル番号をご利用の場合、次の方法で 24 桁のシリアル番号を確認し、MySolidWorks に SOLIDWORKS シリアル番 号の入力を行い、製品コードを取得します。 起動している SOLIDWORKS の 「ヘルプ」 > 「SOLIDWORKS について」 をクリックすると、右下図のダイアログが表示されますので、 「シリアル番号の表示」をクリックすると、24 桁のシリアル番号が確認できます。

Part Ⅱ

SOLIDWORKS SolidNetWork License Manager Server のインストール

本セクションでは、SOLIDWORKS SNL Manager のインストール、機能、操作、運用についての代表的な方法について説明します。 1.概要

SolidNetWork License（SNL）では、ネットワーク上のクライアントにライセンスを配布することで複数のライセンスクライアントをサポート します。ユーザー数はライセンス数を上回ることが可能になります。

注意事項

(1) SOLIDWORKS SolidNetWork License Manager(以下、SNL Manager) Server は他のバージョンの SNL Manager Server と同一サーバー内で使用することができません。 (2) SNL Manager Sever はライセンス認証システム「ライセンスアクティベーション」が導入されております。詳細は、P.22 で案内されて いる「スタンドアロン版ライセンスアクティベーション操作マニュアル」をご覧ください。 注意）トライアドサーバーについては、アクティベーションは導入されておらず、3 サーバー用の Activation Exemption ライセンスファイル が必要です。(SOLIDWORKS 2018 より、ドングルに基づくライセンスファイル提供ができなくなるため、MAC アドレスに基づくライセンスファ イルの運用となりました。) 詳細は下記より「Activation Exemption ライセンスファイル」をご覧ください。 URL:http://www.solidworks.co.jp/sw/docs/SNL_Triad_ActivationExemption.pdf URL アクセス：弊社ウェブサイト ⇒ サポート ⇒ テクニカルサポート ⇒ カスタマーサービス ⇒ 各種ガイド (3) あるバージョンの SNL Manager Server をお使いいただくには、そのバージョン以上の使用権利が登録されたシリアル番号が必要 です。 (4) SNL Manager Server のバージョンはクライアントと同一または上位であることが必要です。ただし、クライアントのサービスパックが上 位となっても問題ありません。 2.バージョンアップ手順 SNL Manager Server はアップグレード可能です。ただし、以前のバージョンからアップグレードする場合には、旧バージョンでライセンスを 非アクティブ化した上で SNL Manager Server をアップグレードします。(この時、「非アクティブ化可能な数を超えています」とのメッセージ が表示され、非アクティブ化が行えなくなった場合には代理店までご連絡ください。) サービスパック間のアップグレードでは非アクティブ化は必要ありません。インストール方法は、次項目「インストール手順」をご参照ください。 バージョンアップ実行前に、ライセンスを使用しているユーザーがいないことを確認し、SNL Manager Server サービスを停止する必要があ ります。

3.インストール手順

ネットワークライセンス運用時における標準的なインストール手順は下記のとおりです。 3-1. SNL Manager Server インストール (PartⅡ P.25～)

3-2. SNL Manager Server でのライセンスアクティベーション (PartⅡ P.27～) 3-3. SOLIDWORKS クライアントインストール (PartⅠ P.3～)

3.1 SNL Manager Server インストール

① 『インストレーションタイプの選択』画面において、<サーバー製品>の<SolidNetWork License Manager (配布ライセン

ス)をこのコンピュータにインストールします> を選択し[次へ]をクリックします。

② 「SolidNetWork License Manager オプション」画面

ネットワークライセンス版の複数シリアル番号（SOLIDWORKS Simulation など別製品のシリアル番号が複数ある場合、 SOLIDWORKS シリアル番号が複数ある場合）をお持ちの場合は、下図のようにカンマ区切りでシリアル番号を入力します。

③ [次へ]をクリックします。

④ サマリー画面では「使用許諾書」をクリックして内容ご確認の上、「SOLIDWORKS 使用許諾契約の条項に同意します」にチェック し、ダウンロード(必要な場合)とインストールを開始します。ダウンロードオプションについては、P.12 ③-2 をご参照下さい。

3.2 SNL Manager Server でのライセンスアクティベーション ① アクティベーションスタート画面 ライセンスアクティベーションを実行する前に SNL Manager Server を起動すると左図の画面が表示されます。[はい]をクリックすると、次の 画面が表示されます。ライセンスアクティベーションを実行せずに SNL Manager Server を起動する場合には、[いいえ]をクリックします。ト ライアドサーバーの場合にはアクティベーションは行いませんので[いいえ] をクリックします。

② SolidNetWork License Server 情報画面 ファイアウォールをご使用の場合には「このサーバーのファイアウォ ールは使用中です」にチェックを入れます。 ポート番号は 25734 と 25735 がデフォルト設定されます。こ の値が SOLIDWORKS 以外のシステムと干渉する場合は、 1024 から 60000 の間で変更できます。 また、オプションファイルを使用する場合には「オプションファイル」 にチェックを入れ、[参照]ボタンよりオプションファイルのパスを指 定し、[編集]ボタンよりオプションファイルの新規作成、または既 存ファイルの編集を行います。オプションファイルの使用例は P.36 をご参照ください。 ③ SOLIDWORKS 製品のアクティブ化/非アクティブ化画面 ライセンスアクティベーションを行うシリアル番号を 1 つまたは複数 選択します。複数のシリアル番号を選択すると同時にアクティベ ーションする事が可能です。 ライセンスアクティベーションをインターネット経由か、電子メールで 行うかを選択します。 ▼SOLIDWORKS 2018 SP1 以前のアクティベーションの場 合は、「連絡情報」に電子メールを入力後、[次へ]をクリックしま す。 注意）アクティブ化の方法として「電子メールをマニュアルで送信」を選択した場合には、複数シリアル番号を同時にアクティベーションするこ とはできません。 注意）「電子メールをマニュアルで送信」はインターネットにつながっていない環境、または「インターネットを自動的に使用」でライセンスアクテ ィベーションをおこなうことができない場合に使用します。

④ ▼マニュアルアクティベーション画面(③で「電子メールをマニュアルで送信」を選択した場合のみ) (a) [保存]をクリックし任意の場所に、 「SWActivateRequest_・・・」(リクエスト)ファイルを 保存します。 (b) 「SWActivateRequest_・・・」ファイルを [email protected] までファイルを添付 して送信します。 (c) 数分後に「SWActivateResponse_・・・」(レス ポンス)ファイルが返信されてきますので、任意の場所に 保存し、[開く]より保存したレスポンスファイルを参照し ます。 ⑤ライセンスアクティベーション完了画面 ライセンスアクティベーションが完了すると、認証された 製品名と本数が表示されます。 [完了]をクリックするとアクティベーションが完了となり、 SNL Manager Server が起動します。 これで SNL Manager Server のインストールとライセンスアクティベーションは終了です。 3.3 SOLIDWORKS クライアントインストール ⇒Part Ⅰ SOLIDWORKS クライアントインストール をご参照ください。

 ライセンスのアクティブ化/再アクティブ化/非アクティブ化/ライセンス情報表示の手順 ライセンスのアクティブ化/再アクティブ化/非アクティブ化は、SNL Manager Server で実行します。 1. ライセンスのアクティブ化/再アクティブ化手順 ① SNL Manager Server のサービス開始後に、 追加でネットワークライセンス版のシリアル番号で、ライ センスのアクティブ化を行いたい場合、まずそのシリアル 番号を SNL Manager Server に登録する必要があ ります。 Windows のコントロールパネルの「プログラムと機能」 より SOLIDWORKS SolidNetWork License

Manager を選択し[変更]インストールを実行します。 左画面にて、追加したいシリアル番号を入力します。 ② SNL Manager Server を起動し、[変更]をクリ ックします。 ③ [製品ライセンスのアクティブ化/再アクティブ 化]を選択し[次へ]をクリックします。 この後、3.2②の「SolidNetWork License Server 情報画面」が表示されるので、その手順に 従ってアクティブ化または再アクティブ化を行って下さ い。

2.ライセンスの非アクティブ化 ①SNL Manager Server を起動し、[変更]をクリックしたあと、 左画面で「製品ライセンスを新しい/アップグレードしたコンピュ ータに移動」を選択し、[次へ]をクリックします。 ②SOLIDWORKS 製品のアクティベーション画面が表示されま す。非アクティブ化したいシリアルを選択し、[次へ]をクリックしま す。 ③「非アクティブ化に成功しました。」の画面が表示されます。 [完了]をクリックし終了します。 サービスパックのアップグレードや、アンインストールを行い、別のコ ンピュータに SNL Manager Server をインストールしない場合 には、非アクティブ化は必要ありません。 注意）SNL Manager のライセンス非アクティブ化回数には制 限があります。「非アクティブ化可能な数を超えています」とのメッ セージが表示され、非アクティブ化が行えなくなった場合には代 理店までご連絡ください。

3.アクティブ化されている製品ライセンス情報の表示 [アクティブ化されている製品ライセンス情報の表 示]を選択し、[次へ]をクリックすると、下図の現在ア クティブ化されている製品の一覧が表示されます。 確認後は [完了]をクリックし終了します。 4.SNL Manager に関する機能・操作説明 4.1 SNL Manager Server

SNL Manager Server を起動します。（「スタート」→「すべてのプログラム」→「SOLIDWORKS 20XX」→「SOLIDWORKS ツー ル」→「SolidNetWork License Manager Server 20XX」）下記画面が表示されます。

注意）SNL Manager Server では、[ライセンスを借りる]タブと[ライセンス順序]タブは使用しません。 [サーバーアドミニストレーション]タブについて

・変更：SolidNetWork license Product Activation 画面が表示され、ライセンスのアクティブ化/再アクティブ化/非アクティブ化を 行います。 ・再読み込み：ライセンスファイルの再読み込みを行います。 ・開始：サービスを開始します。 ・停止：サービスを停止します。ライセンス使用中に停止しないようご注意ください。「ライセンスの使用状況」タブでライセンスが使われて いないことをご確認ください。 2 つのタブは使用しない

・オプション：ライセンスモードをアクティベーションにするかライセンスファイルを使用するかを 設定します。[オプション]をクリックすると、左図のダイアログが表示されます。通常は「アク ティベーション使用」オプションを選択します。トライアドサーバーと、トラブル対応時等に一 時ライセンスが発行された場合のみ「ライセンスファイル使用」オプションを選択します。その 後同タブで[変更]をクリックし、ライセンスファイル使用のためのウィザードでライセンスファイル を読み込みます。 ・ログファイルを表示：次ページのようなテキストファイルが表示されます。このログの中には、SOLIDWORKS およびアドイン製品の使 用者アカウント、開始・終了時間が時系列で表示されます。また、この内容は、テキストファイルとして保存できます。 --- ログファイル例 ---

11:17:17 (SW_D) OUT: "solidworks" Administrator@PC-1

11:17:36(SW_D) UNSUPPORTED: "photoworks" (PORT_AT_HOST_PLUS) Administrator@PC-1 (License server does not support this feature (-18,327))

11:17:36 (SW_D) OUT: "swofficepremium" Administrator@PC-1 11:23:05 (SW_D) IN: "swofficepremium" Administrator@PC-1

11:33:34(SW_D) UNSUPPORTED: "featureworks" (PORT_AT_HOST_PLUS) Administrator@PC-1 (License server does not support this feature (-18,327))

11:33:34 (SW_D) OUT: "swofficepremium" Administrator@PC-1 11:35:30 (SW_D) IN: "swofficepremium" Administrator@PC-1 11:39:41 (SW_D) IN: "solidworks" Administrator@PC-1 12:08:06 (SW_D) OUT: "solidworks" Administrator@PC-2 ---

4.2 SNL Manager Server/SNL Manager Client 共通操作方法 [ライセンスの使用状況]タブについて サーバー名、ライセンスの合計数、未使 用ライセンス数、ライセンス使用者が表 示されます。 更新：ライセンス使用状況の情報が更 新されます。

[サーバーのリスト]タブについて 使用するライセンスサーバーが表 示されます。 複数サーバーを使用する場合には [追加]をクリックして「25734@サ ーバー名」で追加します。 ライセンスサーバー名を 2 つ以上 設定しておくことができます。クライ アントからアクセスする順番は、リス トの一番上にあるサーバーから使 用可能なライセンスを取得します。 4.3 SNL Manager Client

SNL Manager Client を起動します。（「スタート」→「すべてのプログラム」→「SOLIDWORKS 20XX」→「SOLIDWORKS ツール」 →「SolidNetWork License Manager Client 20XX」）以下のダイアログでライセンス情報確認を行うことができます。 注意）SOLIDWORKS Composer のみをお使いの環境の場合、SNL Manager Client は次の場所から起動します。(「スタート」

→「すべてのプログラム」→「SOLIDWORKS 20XX」→「SOLIDWORKS Composer 20XX」→「SOLIDWORKS Tools」→ 「SolidNetWork License Client 20XX」)

[ライセンスを借りる]タブについて

① クライアントでライセンスを借りる場合は、借りる期限と製品の種類を選択し[借りる(B)]ボタンをクリックします。借りる期限は 30 日 までです。31 日以上の日付を設定することはできません。

② お持ちのパッケージ「SOLIDWORKS Premium」などを選択して期限を設定し[借りる(B)]」ボタンをクリックすると、「製品選択」 画面が表示されます。借用するライセンスが表示されている状態で[OK]をクリックします。

③ 「借用製品ライセンス」から製品を選択し[戻す(E)]ボタンをクリックすると、借りたライセンスを返却できます。

注意）SOLIDWORKS Premium 等のパッケージを借りる必要がない場合には「製品選択」画面で SOLIDWORKS Standard を 選択します。

[ライセンス順序]タブについて

[ライセンス順序]タブに表示されているパッケージ製品を並び替えることにより、クライアントがライセンスを取得する順序を変更することが できます。

下図では SOLIDWORKS Simulation Premium 、SOLIDWORKS Premium ライセンスがアクティブ化されている場合の例に なり、上から順にライセンスを取得します。したがって、SOLIDWORKS Simulation をアドインする場合、SOLIDWORKS Simulation Premium ライセンスを先に取得します。SNL Manager Server で SOLIDWORKS Simulation Premium の使 用数がライセンス数を超えている場合、SOLIDWORKS Premium ライセンスを取得します。

5.環境条件等補足説明 5.1 ライセンスサーバー管理者がいること ・管理者はどのクライアントにどの製品がインストールされているか等、各クライアントマシンの状況を把握している必要があります。 ・ライセンスサーバーにトラブルが発生した場合を考え、トラブル時に管理者による迅速な対応ができる体制が必須です。 5.2 ライセンスサーバー ・SOLIDWORKS システム要件ページで掲載されているオペレーティングシステムがインストールされているコンピュータにインストールする 必要があります。(http://www.solidworks.co.jp/sw/support/SystemRequirements.html) ・ライセンスサーバーには、固定 IP アドレスを割り振り、クライアントから名前解決ができることが必要です。 ・Windows 仕様としてクライアントからの同時接続数の制限がありますが、SNL としての使用制限にはなりません。 ・クライアントからライセンスサーバーへの通信が、途中に存在するルータ、ファイアウォール、ゲートウェイ等を通過できることが必要です。 ・SOLIDWORKS のファイルサーバー／クライアントインストール構成の場合は、ライセンスサーバーを SOLIDWORKS のファイルサーバ ーとは別に構築することを推奨します。 ・SNL Manager は SOLIDWORKS 2004 から最新バージョンまでを動かすことができます。 ・Windows ファイアウォールを使用しているマシンでは、2 つのポート番号を Windows ファイアウォールに設定する必要があります。デ フォルトのポート番号は、25734 (SNL サーバー)、25735 (ベンダーデーモン) です。 設定方法 1.コントロールパネルを開く。 2.Windows ファイアウォールをクリック。 3.詳細設定をクリック。 4.受信の規則を表示し、新しい規則をクリック。 5.ポート番号「25734」、ポート番号「25735」を追加。 6.画面に従い任意の名前で規則を設定。 5.3 クライアント ・クライアントからライセンスを確認するタイミング、間隔を指定することはできません。また、これらの情報は公開されておりません。 ・ファイル保存や解析等の処理・操作中にライセンスサーバーを認識出来なくなったときは、少なくとも処理が終了するまでの間は、動作 が継続します。

・SNL Manager Server を認識出来なくなった場合でも、しばらくの間 SOLIDWORKS クライアント側での操作が可能です。その間 に SNL Manager Server の接続を確認します。 ・クライアントからルータを介してライセンスサーバーと通信する場合も、TCP/IP プロトコル上での名前解決メカニズムに依存します。 （サーバー名指定時のドメイン名の付加は不要） ・ライセンスを含む SOLIDWORKS パートナー製品は弊社管理外となっております。お問い合わせは、下記 URL より各ソフトウェアメー カを検索し、直接ご連絡下さい。 URL:https://www.solidworks.com/ja/engineering-software-partners-products URL アクセス：弊社ウェブサイト ⇒ 製品とソリューション ⇒ パートナー製品

5.4 オプションファイル

オプションファイルを使用すると、ライセンス管理者はクライアントが使用するライセンスに対して制限出来ます。以下にタイムアウトに関す る設定の例を紹介します。

SNL Manager Server とクライアント間におけるタイムアウトのデフォルトは 120 分間の為、その間何も操作がないと使用権がタイムア ウトし、ライセンスを戻しますが、以下手順でタイムアウトの設定が可能です。

1. P.27 3.2②SolidNetWork License Server 情報画面で「オプションファイル」にチェックを入れ、[参照]ボタンをクリックし、 「sw_d.opt」ファイルの保存場所を指定します。 （デフォルトパスは<SNL Manager インストールフォルダ>\licenses） 2.次に、 [編集]ボタンをクリックします。 ▼指定したオプションファイルのパスに「sw_d.opt」ファイルが存在しない場合には「新しく作成しますか？」とのメッセージが表示されます ので[はい]をクリックします。 3.表示されたテキストエディタ内で以下を記述し、ファイルを保存します。 TIMEOUTALL <指定秒数> <指定秒数> 部分を 900（即ち 15 分）、またはそれ以上の数に置き換えます。60 分の設定例は下記のようになります。 TIMEOUTALL 3600

4. ファイル保存後に、SolidNetWork License Server 情報画面に戻り、[次へ]をクリックします。3.2 SNL Manager Server

でのライセンスアクティベーションの③にある SOLIDWORKS 製品のアクティベーション画面になるので、その手順に従ってアクテ ィベーションを完了します。 5. サーバーアドミニストレーションタブで[停止]、[開始]の順でボタン選択することによりオプションファイル設定が適用されます。 注意） ・指定した秒数と実際のタイムアウト時間との間には若干のずれが生じる場合があります。 ・タイムアウト後、クライアントで操作を再開した後に、ライセンスを自動で再取得します。 ・タイムアウト後、ライセンスを再取得する際に未使用ライセンスが 0 の場合でも、保存が可能です。

・ライセンスを新規に購入し、SNL Manager Server に追加する操作を、平常運用時に実施したい場合、SNL Manager で、ライセ ンスの再アクティベーションを実行した後、[停止]、[開始]の順でボタン選択します。これにより、新規ライセンス数に更新されます。ク ライアント側では、ライセンスを自動で再取得します。上記の間、クライアント側での SOLIDWORKS の再起動は不要です。 ・FLEXnet についての詳細（上記タイムアウトの設定以外のオプション等）は下記 URL より「FLEXlm End Users Guide(英文の み)」をご参照ください。

URL:http://files.solidworks.com/Supportfiles/FlexLM_Enduser/licensingenduserguide.pdf

URL アクセス：「弊社ウェブサイト ⇒ サポート ⇒ カスタマーサービス ⇒ アドミニストレーション ガイド ⇒ FLEXlm End Users Guide」

5.5 ライセンスサーバーの移行 ライセンスサーバーを移行する場合は、下記の手順で行います。 1. 使用中の SOLIDWORKS クライアントを全て終了させる。(借用中のライセンスは返却する) 2. 現在のライセンスサーバーで SNL Manager Server のサービスを停止し、「サーバーアドミニストレーション」タブで「ライセンス情報」 の「変更」ボタンをクリックします。 3. ライセンスを非アクティブ化する。 4. 新しいライセンスサーバーでライセンスをアクティブ化する。 5. SNL Manager Server のサービスを開始する。

6. SOLIDWORKS クライアントの SNL Manager Client の「サーバーのリスト」タブで、旧サーバー名を削除し、新サーバー名を追加 する。

・SOLIDWORKS クライアントのインストール時、または SOLIDWORKS クライアントの SNL Manager Client の「サーバーのリスト」 タブで、ライセンスサーバー名を 2 つ以上設定しておくことが出来ます。クライアントからアクセスする順番は、リストの一番上にあるサーバー から使用可能なライセンスを取得します。 5.6 ライセンスサーバー運用上の注意 ・同一製品に対して購入先が異なるライセンスサーバーを同一 LAN 内で同時に使用する場合は、下記運用とします。 -購入代理店別に、ライセンスサーバーを分けます。例えば、ライセンスサーバーA では代理店Ａから購入したライセンス 30 を稼働さ せ、ライセンスサーバーB では代理店Ｂから購入したライセンス 70 を稼働させます。ライセンスサーバーの統合を希望する場合には購 入代理店までお問い合わせください。 ・例えば上記条件で、LAN 上に 100 台のクライアントマシンがある場合、各クライアントマシンで使用するシリアル番号を管理上分けて おくことが必要です。30 台にはライセンスサーバーマシン_A のシリアル番号で SOLIDWORKS をインストールし、残りの 70 台にはラ イセンスサーバーマシン_B のシリアル番号で SOLIDWORKS をインストールします。

Part Ⅲ

その他のサーバー製品

1.SOLIDWORKS PDM Server 1.1 SOLIDWORKS PDM Server について

SOLIDWORKS PDM Server は、Microsoft SQL Server を利用したファイル管理システムです。使用する組織のサイズやタイプ に合わせた様々な機能が追加されておりますので、詳細な説明は、下記より該当バージョンを選択し、「SOLIDWORKS PDM インス トレーション ガイド」をご参照ください。 URL：http://www.solidworks.co.jp/sw/support/Administration_guides/ServicePacks.html アクセス方法：弊社ウェブサイト ⇒ サポート ⇒ テクニカルサポート ⇒ カスタマーサービス ⇒ インストレーションとアドミニストレーション ⇒ 「SOLIDWORKS PDM インストレーション ガイド」 1.2 SOLIDWORKS PDM Server のライセンス

SOLIDWORKS PDM Standard は、SOLIDWORKS Professional、SOLIDWORKS Premium を所有されている場合、

無償でご利用いただけます。ご利用の際は、あらかじめ購入代理店までお持ちのシリアル番号をご連絡ください。 ・お持ちの SOLIDWORKS Professional または SOLIDWORKS Premium がネットワークライセンスの場合：

ご連絡後に SOLIDWORKS PDM Standard が使用できるように、登録処理を行います。登録完了後、これらのシリアル番 号を使って SNL Manager Server でアクティベーション可能になります。

・お持ちの SOLIDWORKS Professional または SOLIDWORKS Premium がスタンドアロンライセンスの場合 ご連絡後の登録処理が完了後、代理店より新しくネットワークライセンスのシリアル番号が発行され、SNL Manager Server でアクティベーション可能になります。

SOLIDWORKS PDM Professional は、ご購入後に SOLIDWORKS PDM Professional 用のネットワークライセンスが発行さ

1.3 SOLIDWORKS PDM Server のインストール

① インストレーションタイプの選択

<サーバー製品>の<SOLIDWORKS PDM Server コンポーネントをこのコンピュータにインストールします。>を選択し、[次

へ]をクリックします。SNL Manger Server も同時にインストールされるようにデフォルト選択されます。既に SNL Manager Server が インストールされたライセンスサーバーがある場合、インストールをする必要はありませんので、チェックボックスを解除します。

② 「SolidNetWork License Manager オプション」画面

▼「SolidNetWork License Manager (配布ライセンス)をこのコンピュータにインストールします。」のチェックボックスが選択されてい る場合は、左図の SolidNetWork License Manager オプション画面が表示されます。SOLIDWORKS Professional、 SOLIDWORKS Premium のネットワークライセンスのシリアル番号または、新しく発行された SOLIDWORKS PDM Standard の シリアル番号を入力します。

③サマリー画面

SOLIDWORKS PDM Server 横にある をクリックし、次の画面を開きます。

④「SOLIDWORKS PDM Server」画面

[Server 製品の選択]・・・SOLIDWORKS PDM Standard か、 SOLIDWORKS PDM Professional かを選択します。 ④-1 SOLIDWORKS PDM Standard を選択した場合

④-2 SOLIDWORKS PDM Professional を選択した場合 として次のページで説明します。
