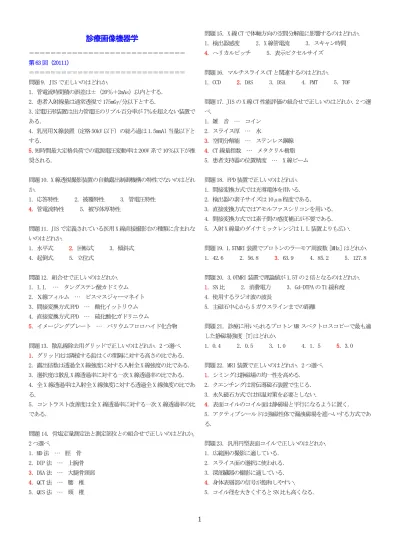

診療画像機器学
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
第 63 回（20111）
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
問題 9．JIS で正しいのはどれか．
1．管電流時間積の誤差は±（20％＋2mAs）以内とする．
2．患者入射線量は通常透視で 175mGy/分以下とする．
3．定電圧形装置は出力管電圧のリプル百分率が 7％を超えない装置で ある．
4．乳房用Ｘ線装置（定格 50kV 以下）の総ろ過は 1.5mmAl 当量以下と する．
5．短時間最大定格負荷での電源電圧変動率は 200V 系で 10％以下が推 奨される．
問題 10．X 線透視撮影装置の自動露出制御機構の特性でないのはどれ か．
1．応答特性 2．被覆特性 3．管電圧特性 4．管電流特性 5．被写体厚特性
問題 11．JIS で定義されている医用 X 線直接撮影台の種類に含まれな いのはどれか．
1．水平式 2．回転式 3．傾斜式 4．起倒式 5．立位式
問題 12．組合せで正しいのはどれか．
1．I.I. … タングステン酸カドミウム 2．Ｘ線フィルム … ビスマスジャーマネイト 3．間接変換方式 FPD … 酸化イットリウム 4．直接変換方式 FPD … 硫化酸化ガドリニウム
5．イメージングブレート … バリウムフロロハイド化合物
問題 13．散乱線除去用グリッドで正しいのはどれか．2 つ選べ．
1．グリッド比は隣接する鉛はくの間隔に対する高さの比である．
2．露出倍数は透過全 X 線強度に対する入射全 X 線強度の比である．
3．選択度は散乱 X 線透過率に対する一次 X 線透過率の比である．
4．全 X 線透過率は入射全 X 線強度に対する透過全 X 線強度の比であ る．
5．コントラスト改善度は全 X 線透過率に対する一次 X 線透過率の比 である．
問題 14．骨塩定量測定法と測定部位との組合せで正しいのはどれか。
2 つ選べ．
1．MD 法 … 脛 骨 2．DIP 法 … 上腕骨 3．DXA 法 … 大腻骨頸部 4．QCT 法 … 腰 椎 5．QUS 法 … 頸 椎
問題 15．X 線 CT で体軸方向の空間分解能に影響するのはどれか．
1．検出器感度 2．X 線管電流 3．スキャン時間 4．ヘリカルピッチ 5．表示ピクセルサイズ
問題 16．マルチスライス CT と関連するのはどれか．
1．CCD 2．DAS 3．DSA 4．PMT 5．TOF
問題 17．JIS の X 線 CT 性能評価の組合せで正しいのはどれか．2 つ選 べ．
1．雑 音 … コイン 2．スライス厚 … 水
3．空間分解能 … ステンレス鋼線 4．CT 線量指数 … メタクリル樹脂 5．患者支持器の位置精度 … X 線ビーム
問題 18．FPD 装置で正しいのはどれか．
1．間接変換方式では光導電体を用いる．
2．検出器の素子サイズは 10μm 程度である．
3．直接変換方式ではアモルファスシリコンを用いる．
4．間接変換方式では素子間の感度補正が不要である．
5．入射 X 線量のダイナミックレンジは I.I.装置よりも広い．
問題 19．1.5TMRI 装置でプロトンのラーモア周波数［MHz］はどれか．
1．42.6 2．56.8 3．63.9 4．85.2 5．127.8
問題 20．3.0TMRI 装置で理論値が 1.5T の 2 倍となるのはどれか．
1．SN 比 2．消費電力 3．Gd-DTPA の T1 緩和度 4．使用するラジオ波の波長
5．主磁石中心から 5 ガウスラインまでの距離
問題 21．診療に用いられるプロトン MR スペクトロスコピーで最も適 した静磁場強度［T]はどれか．
1．0.4 2．0.5 3．1.0 4．1．5 5．3.0
問題 22．MRI 装置で正しいのはどれか．2 つ選べ．
1．シミングは静磁場の均一性を高める．
2．クエンチングは常伝導磁石装置で生じる．
3．永久磁石方式では恒温対策を必要としない．
4．表面コイルのコイル面は静磁場と平行になるように置く．
5．アクティブシールドは強磁性体で漏洩磁場を遮へいする方式であ る．
問題 23．汎用円型表面コイルで正しいのはどれか．
1．広範囲の撮影に適している．
2．スライス面の選択に使われる．
3．深部臓器の撮影に適している．
4．身体表層部の信号が飽和しやすい．
5．コイル径を大きくすると SN 比も高くなる．
2
問題 24．超音波の送受信に関係するのはどれか．1．鏡面効果 2．圧電効果 3．レンズ効果 4．BOLD 効果 5．ドッブラー効果
問題 25．超音波装置で正しいのはどれか．2 つ選べ．
1．周波数が高いほど減衰が小さい．
2．周波数が高いほど方位分解能は低い．
3．音響レンズにはガラスが使用される．
4．体表からの距離に応じてゲイン調整する．
5．距離分解能はパルス幅によって決定される．
問題 26．体外式超音波検査で高い周波数を使用するのはどれか．2 つ 選べ．
1．乳腺 2．腎臓 3．子宮 4．甲状腺 5．腹部大動脈
問題 27．無散瞳眼底写真撮影で正しいのはどれか．
1．白黒画像である．
2．可視光で撮影する．
3．撮影画角は 15 度である．
4．紫外光で位置合わせを行う．
5．画像中心にフレアが発生する．
問題 28．MRI の安全性と関係がないのはどれか．
1．騒音 2．室内温度 3．静磁場強度 4．高周波出力 5．傾斜磁場出力
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
第 62 回（20110）
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
問題 9．JIS で X 線高電圧装置に含まれるものはどれか．2 つ選べ．
1．X 線管装置 2．照射野限定器 3．X 線制御装置 4．高電圧発生装置 5．X 線高電圧ケーブル
問題 10．X 線管装置で正しいのはどれか．
1．X 線管電流は電極間距離の 2 乗に比例する．
2．焦点外 X 線の線質は焦点近傍ほど硬くなる．
3．放射線強度分布は陰極よりも陽極の方が広い．
4．負荷時間が短いほど短時間許容負荷は大きい．
5．ターゲット角が小さいほど短時間許容負荷は大きい．
問題 11．自動露出制御装置で正しいのはどれか．2 つ選べ．
1．線質の変化は写真濃度に影響する．
2．応答時間特性は被写体厚に影響されない．
3．被写体厚が厚くなると写真濃度は低くなる．
4．バックアップタイマは最短時間を設定する．
5．管電圧特性は X 線の検出方法に関係しない．
問題 12．2 ピーク形 X 線高電圧装置で管電圧 100kV，管電流 500mA 及 び撮影時間 1ｓの公称最大電力[kW]はどれか．
1．5 2．37 3．47.5 4．50 5．67.5
問題 13．インバータ式 X 線高電圧装置で誤っているものはどれか．
1．インバータ周波数が高いほど電源効率は低い．
2．電源インピーダンスが高いほど装置の定格出力は小さい．
3．高電圧ケーブルが長いほど管電圧のリプル百分率小さい．
4．インバータ周波数が高いほど管電圧のリプル百分率は小さい．
5．インバータ周波数が高いほど高周波高電圧変圧器の損失は小さい．
問題 14．I.I.で正しいのはどれか．
1．出力輝度は視野が小さいほど明るい．
2．入力視野が大きいほど解像力は高い．
3．入力面の蛍光体には Gd2O2S が用いられている．
4．可変視野管の加速電極の電流を変化させて視野を制御する．
5．変換係数は入射 X 線量に対する出力輝度の比で求められる．
問題15．乳房X 線撮影装置の構成要素で正しいのはどれか．2 つ選べ．
1．圧迫筒 2．Cu フィルタ 3．自動露出機構 4．モリブデンターゲット 5．タングステンターゲット
問題 16．X 線装置のその構成の組み合わせで誤っているのはどれか．
1．X 線透視装置 … タンデムレンズ 2．乳房 X 線装置 … C アーム 3．歯科用 X 線装置 … スリット
4．可搬型 X 線撮影装置 … バイプレーン装置 5．集団検診用 X 線装置 … ミラーカメラ
問題 17．造影 CT で冠動脈を描出するのに必須となる技術要素はどれ か．2 つ選べ．
1．チルト機構 2．交互回転方式 3．検出器の多列化 4．スリップリング機構 5．呼吸同期画像再構成法
問題 18．X 線 CT で特定回転角度の投影データが不良の場合に発生す るアーチファクトはどれか．2 つ選べ．
1．リング 2．シャワー 3．ストリーク 4．コーンビーム 5．ステアステップ
問題 19．CR の読み取り機構の構成部品で正しいのはどれか．2 つ選べ．
1．CCD 2．密着板 3．光走査器 4．D/A 変換器 5．光電子増倍管
問題 20．FPD 装置で正しいのはどれか．
1．パルス透視が可能である．
2．間接変換型は素子間の感度補正が不要である．
3．間接変換型は直接変換型よりも解像度特性がよい．
4．間接変換型ではアモルファスセレンが用いられる．
5．直接変換型では薄膜トランジスタの前面にフォトダイオード層が
3
ある．問題 21．MRI の phased array coil で正しいのはどれか．
1．送受信コイルである．
2．受信アンプは一つである．
3．コイルユニットは複数である．
4．ボディーコイルよりも均一性がよい．
5．パラレルイメージングに適さない．
問題 22．5 インチ RF コイルの写真（別冊 No.1）を別に示す．撮影に 適する部位はどれか．
1．脳 2．肝臓 3．脊髄 4．大動脈 5．手掌
問題 23．ラーモア周波数と比例関係にあるのはどれか．
1．靜磁場強度 2．縦緩和時間 3．横緩和時間 4．フリップ角 5．繰り返し時間
問題 24．超音波プローブの写真（別冊 No.2）を別に示す．種類はど れか．
1．セクタ 2．リニア 3．アーク 4．ラジカル 5．コンベックス
問題 25．超音波画像診断装置の距離分解能を向上させるのはどれか．
1．可変口径法 2．音響レンズ 3．高フレームレート 4．高周波数プローブ 5．ダイナミックフォーカス法
問題 26．超音波画像診断装置の構成部品でないのはどれか．
1．CRT 2．探触子 3．導波管 4．高周波増幅器 5．高周波パルス発振器
問題 27．無散瞳眼底写真撮影装置の撮影画角で適切なのはどれか．
1．45 度 2．60 度 3．75 度 4．90 度 5．105 度
問題 28．医療法施行規則で X 線管焦点皮膚間の最小距離が 20cm と規 定されているのはどれか．
1．X 線 CT 装置 2．移動型 X 線装置 3．乳房撮影用 X 線装置
4．透視用 X 線装置（手術中を除く）
5．定格管電圧が 70ｋV 以下の口内法撮影用 X 線装置．
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
第 61 回（2009：平成 20） 診療放射線技師国家試験
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
問題 9．医用 X 線高電圧装置で正しいのはどれか．2 つ選べ．
1．6 ピーク形は単相電源で作動する．
2．12 ピーク形は三相電源で作動する．
3．定電圧形の出力管電圧のリプル百分率は 5～10％である．
4．変圧器形インバータ式の X 線照射エネルギーはコンデンサから供 給される．
5．エネルギー蓄積形インバータ式の X 線照射エネルギーは電池から 供給される．
問題 10．焦点外 X 線で正しいものはどれか．
1．焦点近傍で最も多く発生する．
2．線質は焦点近傍ほど硬質となる．
3．X 線写真のコントラストは増加する．
4．集束電極で集束されなかった電子のために生じる．
5．発生する量は固定陽極の方が回転陽極よりも多い．
問題 11．X 線管装置で正しいものはどれか．
1．管電流は電極間距離の 2 乗に比例する．
2．X 線強度は管電圧の 2 乗に反比例する．
3．実効焦点の面積は実焦点面積よりも大きい．
4．X 線強度は陽極側よりも陰極側で低下する．
5．ターゲット角度が小さいほど実焦点面積は大きい．
問題 12．自動露出制御装置で正しいものはどれか．2 つ選べ．
1．センサーの数は 1 つである．
2．被覆特性は被写体厚に依存しない．
3．管電圧特性は採光方式に依存しない．
4．センサーは被写体透過後の X 線を検出する．
5．センサーの大きさはフィルム濃度に影響する．
問題 13．I.I.の性能試験項目に含まれないのはどれか．
1．像の歪み 2．応答特性 3．変換係数 4．コントラスト比 5．入射面視野寸法
問題 14．乳房 X 線装置で正しいものはどれか．
1．焦点は Mo を用いる．
2．管電圧は 50～60kＶを用いる．
3．放射窓は Al を用いる．
4．焦点寸法は 0.8～1.5 ㎜である．
4
5．付加フィルタは W である．問題 15．容量 0.5μF のコンデンサ式 X 線装置において充電電圧 90k Ｖで 15mＡｓ放出したときの波尾切断電圧はどれか．
1．30 2．45 3．60 4．75 5．80
問題 16．重み付け CTDI（CTDIW）の定義式を示す．
C T D IWaC T D ICbC T D IP
係数ａ，ｂの正しい組み合わせはどれか．だだし，CTDICはファント ム中心における CTDI，CTDIPはファントム周辺における CTDI である．
a b 1． 1/2 1/2 2． 1/3 2/3 3． 2/3 1/3 4． 1/5 4/5 5． 4/5 1/5
問題 17．ヘリカル CT で体軸方向の空間分解能に関係する因子はどれ か．2 つ選べ.
1．管電圧 2．管電流 3．スライス厚 4．投影データ数 5．寝台移動速度
問題 18.X 線 CT で正しい組み合わせはどれか．2 つ選べ．
1．呼吸同期法 … MPR
2．画像再構成理論 … フィルタ補正逆投影法 3．マルチスライス CT … T/R 方式
4．ヘリカルスキャン … 補間画像再構成 5．コンベンショナルスキャン … 等方性ボクセル
問題 19．FPD で正しいのはどれか．
1．動画には使用できない．
2．直接変換方式には CsI が用いられている．
3．直接変換方式は温度変化の影響を受けない．
4．出力信号を均一にするためゲイン補正を行う．
5．間接変換方式は直接変換方式よりも解像力特性が優れる．
問題 20．DSA で誤りはどれか．2 つ選べ．
1．リアルタイムに観察できる．
2．空間分解能は増感紙－フィルム系よりも劣る．
3．I.I.の入力サイズが大きいほど線量は増加する．
4．コントラスト分解能は増感紙－フィルム系よりも劣る．
5．被写体の動きによるミスレジストレーションアーチファクトが生 じる．
問題 21．誤っている組み合わせはどれか．
1．DR … CCD
2．CR … He－Ne 半導体レーザー 3．一般撮影装置 … リーダー撮影台 4．マルチスライス CT … DAS
5．直接変換方式 FPD … a-Si フォトダイオード
問題 22．JIS による MRI 用ファントムを用いた日常点検項目に含まれ ないのはどれか．
1．SN 比 2．空間分解能 3．スライス厚 4．幾何学的歪み 5．高コントラスト分解能
問題 23．MRI で SN 比が向上するのはどれか．
1．スライス厚を薄くする 2．加算平均回数を減らす 3．狭いバンド幅を用いる
4．位相エンコード方向の FOV を小さくする 5．周波数エンコード方向のマトリックスを増やす
問題 24．MRI 装置で T（テスラ）は何の単位か．
1．磁場 2．磁化 3．透磁率 4．磁化率 5．磁束密度
問題 25．超音波で正しいのはどれか．
1．周波数が低いほど減衰しやすい．
2．物質中の音速は周波数に比例する．
3．使用する周波数は 30～50ＭＨz である．
4．反射波と透過波の割合は周波数とは無関係である．
5．音響インピーダンスは物質の密度とは無関係である．
問題 26．超音波のアーチファクトはどれか．
1．リングアーチファクト 2．メタルアーチファクト 3．サイドロープアーチファクト 4．ケミカルシフトアーチファクト 5．ビームハードニングアーチファクト
問題 27．眼底カメラのレンズに用いられないのはどれか．
1．対物レンズ 2．接眼レンズ 3．リレーレンズ 4．フォーカスレンズ 5．コンデンサレンズ
問題 28.X 線装置の受け入れ試験に関する組み合わせ誤っているもの はどれか．
1．設置の確認 … テスター 2．管電圧誤差 … 管電圧管電流計 3．タイマ誤差 … ストップウォッチ 4．実効焦点サイズ … スリットカメラ 5．可動絞り固有ろ過 … アルミニウム板
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
第 60 回（2008：平成 19） 診療放射線技師国家試験
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
問題 9．管電圧 100ｋV，管電流 800ｍA，撮影時間 0.1s，管電圧リプ ル百分率 30%のインバータ式高電圧装置がある．この装置の公称最大 電力[kW]はどれか．
5
1．46.5 2．59.2 3．65.7 4．70.2 5．89.7問題 10．X 線管装置で正しいのはどれか．2 つ選べ．
1．最大許容入力は実焦点面積に比例する．
2．負荷時間が 2 倍になると短時間許容負荷は 1/2 になる．
3．短時間許容負荷は管電圧リプル百分率に影響されない．
4．負荷曲線は連続負荷時における陽極の蓄積熱容量を示す．
5．ヒートユニットは X 線管の陽極熱容量を表す特別な単位である．
問題 11．X 線装置で正しいのはどれか．2 つ選べ．
1．管電圧の許容差は±15%である．
2．ターゲット角度は実効焦点と基準軸とがなす角度をいう．
3．公称最短撮影時間は自動露出制御装置の最短応答時間をいう．
4．管電流はX線管のターゲットに入射する電子ビームの電流をいう．
5．高線量率透視制御を備える装置では線量率が 175mGy/min 以下に制 限される．
問題 12．X 線管装置で正しいのはどれか．2 つ選べ．
1．X 線の線質は陰極側よりも陽極側で硬い．
2．熱電子密度は副焦点よりも正焦点で大きい．
3．空間電荷電流は電極間距離の 2 乗に比例する．
4．格子制御形 X 線管は管電圧を制御する格子電極を持つ．
5．管電流特性は管電圧とフィラメント電流との関係をいう．
問題 13．X 線高電圧装置の性能を測定するのに必要ない測定器はどれ か．
1．蛍光量計 2．サイリスタ 3．オシロスコープ 4．直接接続形管電圧計 5．直接接続形管電流計
問題 14．インバータ式 X 線装置で正しいのはどれか．
1．X 線照射は電源位相と同期させる．
2．X 線管加熱回路は商用交流加熱方式が用いられる．
3．X 線の線質は単相電源よりも三相電源の方が硬い．
4．管電圧制御は単巻変圧器の出力側の電圧を調整する．
5．交流電源を直流に変換したのち高周波交流に変換する．
問題15．乳房X 線撮影装置の構成要素で正しいのはどれか．2 つ選べ．
1．撮像管 2．圧迫板 3．Cu フィルタ 4．自動輝度制御器 5．自動露出制御器
問題 16.X 線 CT 装置で正しい組み合わせはどれか．２つ選べ．
1．X 線管 … 固定陽極
2．X 線高電圧装置 … 単相全波整流装置 3．X 線検出器 … 半導体
4．画像処理装置 … A-D 変換器 5．ガントリー … チルト機構
問題 17．X 線 CT 装置で中心値 CTDI が 10mGy，周辺値 CTDI が 15mGy のとき，重み付け CTDI[mGy]で正しいのはどれか．
1．11.0 2．11.7 3．12.5 4．13.3 5．14.0
問題 18．X 線 CT 装置の日常点検項目で誤っているのはどれか．
1．ノイズ 2．空間分解能 3．時間分解能 4．低コントラスト分解能 5．CTDI
問題 19.DSA で誤っているのはどれか．
1．リアルタイムで画像観察ができる．
2．リカーシブフィルタはノイズを低減する．
3．腸内ガスの移動がアーチファクトになる．
4．アーチファクトの補正にリマスキングがある．
5．I.I.の入力視野が小さいほど被ばく線量は尐ない．
問題 20．蛍光体の用途で関係のない組合せはどれか．
1．蛍光版 … (Zncd)S:Ag 2．CCD カメラ … CdWO4 3．I.I.入力蛍光面 … CsI
4．グリーン発光増感紙 … Gd2O2S:Tb 5．イメージングプレート … BaFBr:Eu2＋
問題 21．FPD 装置で誤っているのはどれか．
1．連続撮影が可能である．
2．パルス透視が可能である．
3．検出器の素子サイズは 10μm 程度である．
4．ダイナミックレンジは増感紙フィルム系よりも広い．
5．素子間の感度補正(キャリブレーション)が必要である．
問題 22．SE 法での MRI 画像のコントラストに影響を与えないのはど れか．
1．プロトン密度 2．縦緩和時間 3．横緩和時間 4．拡散定数 5．湿度
問題 23．MRI 装置の構成要素でないものはどれか．
1．振動子 2．勾配コイル 3．RF コイル 4．シンセサイザ 5．静磁場マグネット
問題 24．ドプラー超音波検査装置の構成順で正しのはどれか．
1．プローブ → 増幅器 → 位相検波器 → DSC → モニタ 2．プローブ → 増幅器 → DSC → 位相検波器 → モニタ 3．プローブ → 位相検波器 → 増幅器 → DSC → モニタ 4．プローブ → DSC → 増幅器 → 位相検波器 → モニタ 5．プローブ → 位相検波器 → 増幅器 → DSC → モニタ
問題 25．固有音速が大きい順に並んでいるのはどれか．
1．脂肪 … 空気 … 骨 2．骨 … 脂肪 … 空気 3．骨 … 空気 … 脂肪 4．空気 … 骨 … 脂肪 5．空気 … 脂肪 … 骨
6
脂肪 26．超音波画像診断装置の構成要素ではないものはどれか．1．送信回路 2．圧電素子 3．TV モニタ 4．受信コイル 5．ビデオプリンタ
問題 27．医用 X 線装置の不変性試験項目に該当しないものはどれか．
1．漏れ電流 2．X 線出力 3．画像濃度 4．焦点受像器間距離 5．高コントラスト解像度
問題 28．医療法施行規則で定められている X 線管焦点皮膚間距離で正 しいのはどれか．2 つ選べ．
1．X 線 CT 装置では 10 ㎝以上．
2．移動型 X 線装置では 20 ㎝以上．
3．歯科用パノラマ断層撮影装置では 20 ㎝以上．
4．定格管電圧が 70kＶ以下の口内法撮影用 X 線装置では 15 ㎝以上．
5．定格管電圧が70kＶを超える口内法撮影用X線装置では25㎝以上．
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
第 59 回（2007：平成 18） 診療放射線技師国家試験
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
問題 9．6 ピーク形 X 線高電圧装置を用いて I00kV，400mA，0.1s で撮 影した．X 線管の陽極に加えられる電力〔陽極入力(kW)〕はどれか．
1．3.8 2．4.0 3．5.4 4．38 5．40
問題 10．X 線装置の用語で誤っているのはどれか．
1．X 線放射角度は最大利用ビームの頂角をいう．
2．公称最短時間は自動露出制御装置が濃度を均一にする最短撮影時 間をいう．
3．漏れ線量は放射口を除く X 線管装置および X 線管容器を透過する 空気カーマをいう．
4．I.I.の公称入射面視野寸法は平行な電離放射ビームで得られる入 射面視野寸法をいう．
5．公称最大管電流時間積は変圧器形インバータ式 X 線高電圧装置で 使用できる最大管電流をいう．
問題 11．記号の意味はどれか．
1．緊急停止 2．電源 0N 3．高電圧危険 4．携帯電話使用可 5．注意・付属文書参照
問題 12．X 線管装置で誤っているのはどれか．
1．管電流は電極間距離の 2 乗に反比例する．
2．放射強度分布はターゲット角度で変化する．
3．焦点外 X 線の発生は電界で集束されない電子による．
4．実効焦点サイズは低管電圧・大管電流ほど大きくなる．
5．管電圧波形のリプル百分率は短時間許容負荷に影響する．
問題 13．X 線高電圧装置で誤りはどれか．2 つ選べ．
1．単巻変圧器は管電圧の調整に使用される．
2．空間電荷補償回路は管電圧を一定に保つ．
3．12 ピーク形 X 線高電圧装置の二次側結線はΔ・Δ結線である．
4．三相 X 線発生装置の線質は単相 X 線発生装置に比べて軟線が尐 ない．
5．管電圧前示機構は無負荷時の一次電圧と管電圧との関係から管 電圧を表示する．
問題 14．インバータ式 X 線高電圧装置で誤っているのはどれか．
1．短時間最大定格は電源容量で制限を受ける．
2．管電圧調整は高電圧変圧器の入力電圧を制御する．
3．管電流調整はインバータ制御を用いた半導体直流加熱方式が多い．
4．撮影時間は管電圧波形の立上り・立下り部の所定値の 75%になる間 をいう．
5．高周波高電圧変圧器の電力変換効率はインバータ周波数が高いほ ど低下する．
問題 15．I.I.で正しいのはどれか．
1．出力輝度は視野が小さいほど明るい．
2．入力視野が大きいほど解像力は良くなる．
3．入力面の蛍光体には Gd2O2S が用いられる．
4．可変視野管は加速電極の電流を変化させて視野を制御する．
5．変換係数は入射野中心の X 線量に対する出力輝度の比で求められ る．
問題 16．散乱 X 線除去用グリッドで誤っているのはどれか．
1．直線グリッドでは箔（はく）と中間物質が長手方向に平行である．
2．クロスグリッドは 2 枚の直線グリッドの箔（はく）がある角度で 交わる．
3．グリッド密度は直線グリッド中心部の 10cm 当たりの箔（はく）の 数で表す．
4．全透過率は X 線ビーム内のグリッドの有無による全透過 X 線量の 比で表す．
5．グリッド比は直線グリッド中心部の箔（はく）の間隔に対するは くの高さの比で表す．
問題 17．乳房用 X 線装置で正しいのはどれか．2 つ選べ．
1．X 線管のヒール効果は利用されない．
2．放射口には Al（アルミニウム）が使われる．
3．付加フィルタには Mo（モリブデン）が使われる．
4．焦点寸法は大焦点公称値 1.0mm が利用される．
5．一般撮影に比べて低エネルギーX 線を必要とする．
問題 18．X 線 CT 装置で誤っている組合せはどれか．
1．X 線管 … 回転陽極 2．X 線検出器 … 半導体 3．DAS … D/A 変換器
4．コンピュータ … 磁気ディスク
7
5．ディスプレイ装置 … 液晶モニタ問題 19．X 線 CT 検査で誤っている組合せはどれか．
1．心臓 CT … 心電図同期収集 2．perfusion CT … beam's eye view 3．CT 用自動露出機構 … 被ばくの最適化
4．マルチスライス CT … コーン角を考慮した画像再構成 5．ボーラストラッキング … 時間濃度曲線
問題 20．X 線 CT で正しいのはどれか．
1．水の CT 値を 0 としている．
2．スライス厚を厚くすると部分体積効果の影響が減る．
3．表示画像のウインドウ幅を狭くすると骨内部が見える．
4．Hounsfield Unit を使用した場合、空気 CT の値は-500 となる．
5．表示画像のウインドウレベルを 0 に近づけるほどコントラストが 高くなる．
問題 21．デジタル X 線検出器で誤っているのはどれか．
1．FPD には直接と間接の 2 つの変換方式がある．
2．FPD は感度補正(キャリブレーション)を行う．
3．イメージングプレートを用いた撮影ではクロスオーバ効果がある．
4．He-Ne レーザー光はイメージングプレート読み取りに使用される．
5．BaFBr:Eu2+はイメージングプレートに用いられる輝尽性蛍光体で ある．
問題 22．MRI のコイルで誤っているのはどれか．2 つ選べ．
1．検査中の大きな音は静磁場コイルの働きに由来する．
2．超伝導状態での静磁場コイルの消費電力は 0 である．
3．超伝導の静磁場コイルは液体ヘリウムに浸されている．
4．磁場の不均一性を補正するためシムコイルが使われている．
5．超伝導の静磁場コイルは永久磁石の静磁場コイルに比べて重い．
問題 23．MRI 撮影時に生じる渦電流で誤っているのはどれか．
1．アーチファクトの原因となる．
2．超伝導装置で生じる固有の現象である．
3．冷却シールドと撮像コイルとの間に生じやすい．
4．撮像コイル近くの導体に誘発されて生じる．
5．希望する傾斜磁場に拮抗する磁場を形成する．
問題 24．音響インピーダンスが最も大きいのはどれか．
1．骨 2．空気 3．血液 4．筋肉 5．脂肪
問題 25．超音波検査で誤っているのはどれか．
1．距離分解能より方位分解能が優れている．
2．パルス幅が短いほど距離分解能は良くなる．
3．超音波ビームが細いほど方位分解能は良くなる．
4．同一の振動子では焦点域で方位分解能は良くなる．
5．超音波を放射する振動子の形状によって方位分解能は異なる．
問題 26．無散瞳眼底写真撮影装置で正しいのはどれか．2 つ選べ．
1．操作が簡便である．
2．自然散瞳で使用する．
3．直接照明を使用する．
4．眼底精密検査に用いる．
5．連続撮影が可能である．
問題 27．X 線装置の安全管理で誤っているのはどれか．
1．BF 形機器の外装漏れ電流は正常状態で 0.1mA である．
2．X 線管容器の表面温度は 50℃以下でなくてはならない．
3．乳房用 X 線装置の圧迫器の動力による圧迫圧は 200N を超えない．
4．高線量率透視制御は操作者の連続透視でのみ作動する構造とする．
5．患者に危害を加えるおそれのある動く部分はデッドマン形制御 とする．
問題 28．商用交流電源による人体の電撃反応で適切でないのはどれか．
1．0.1mA ではミクロショックで心室細動が起こる．
2．1.0mA はマクロショックの最小感知電流値である．
3．10～20mA はマクロショックの離脱電流値である．
4．50mA はマクロショックの最大許容電流値である．
5．100～3,000mA ではマクロショックで心室細動が起こる．
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
第 58 回（2006：平成 17） 診療放射線技師国家試験
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
問題 9．無負荷時において一次電圧が 200V で管電圧 150ｋV を発生す る単相 2 ピーク形 X 線高電圧装置がある．この装置で管電流 200mA を 通電したときの一次電流は約何 A か．ただし，励磁電流は無視する．
1．106 2．118 3．150 4．166 5．212
問題 10．管電圧 150kV，管電流 300mA，撮影時間 1s 通電したとき，単 相全波整流装置の高電圧変圧器の最大出力は何 kVA か．
1．35 2．40 3．45 4．50 5．55
問題 11．X 線管装置の用語で誤っているのはどれか 1．実効焦点とは基準面への垂直投影したものをいう．
2．X 線管入力とは陽極に加えられる電力をいう．
3．ヒートユニットとは X 線管の入力を表す特別な単位をいう．
4．固有ろ過とは取り外しできない物質による線質等価ろ過をいう．
5．フィラメント特性とは管電流とフィラメント電流との関係をいう．
問題 12．誤っているのはどれか．2 つ選べ．
1．ターゲット角度はヒール効果に影響する．
2．X 線管焦点の大きさは陰極の電極構造で決定される．
3．X 線用可動絞りの奥羽根は焦点外 X 線の低減に有効である．
4．X 線用可動絞りのミラーの X 線吸収は 0.05mmAl 当量以下である．
5．マンモグラフィー用 X 線管の電極間距離は一般用よりも長い．
問題 13．インバータ式 X 線装置で誤っているものはどれか．
8
1．最大定格は電源容量で制限される．2．高周波化は高電圧変圧器の効率を高める．
3．X 線の遮断は電源位相と無関係に行える．
4．管電圧のリプルは高電圧ケーブルの長さに影響する．
5．X 線の線質は単相電源でも 12 ピーク装置と同等のものが得られる．
問題 14．I.I.で誤っているのはどれか．
1．入力蛍光面に CsI:Na を用いる．
2．出力蛍光面に ZnCdS:Ag を用いる．
3．出力蛍光面の輝度は（像の拡大率の逆数）×（陽極電圧）2に比例 する．
4．変換係数とは空気カーマ率に対する出力像の輝度の比をいう．
5．量子検出効率とは入射 X 線の信号雑音比と I.I.出力像の信号雑音 比のエネルギー比をいう．
問題 15．グリッドについて誤りはどれか．2 つ選べ．
1．病室撮影では低格子比のグリッドが良い．
2．格子比が大きいほど露出倍数は増加する．
3．クロスグリッドを裏返して使用するとクロス状の陰影が現れる．
4．CR 撮影のモアレ除去をするにはグリッドの配列を走査線の向きと 同一にする．
5．平行グリッドは収束グリッドよりも撮影可能範囲が小さい．
問題 16．マンモグラフィーの日常における品質管理で誤っているのは どれか．
1．暗室内の清掃は毎日実施し清潔を保つ．
2．撮影装置は酸性洗剤とアルカリ性洗剤を混ぜたものを使用し清掃 する．
3．増感紙の表面は使用頻度と環境とに合わせて随時清掃する．
4．自動現像機はセンシトメトリ法で濃度管理を行う．
5．画像評価は専用ファントムを用いて行う．
問題 17．X 線 CT のアーチファクトに関係あるのはどれか．2 つ選べ．
1．多重反射 2．サイドローブ 3．部分体積効果 4．ビームハードニング 5．ミスレジストレーション
問題 18．CTDI(computed tomography dose index)で正しいのはどれか．
1．スライス厚に比例する．
2．管電流に比例する．
3．管電圧に反比例する．
4．被写体厚に比例する．
5．画像ノイズに比例する．
問題 19. マルチスライス CT の特徴で誤っているのはどれか．
1．部分体積効果が減尐する．
2．精度の高い等方性画像が得られる．
3．リングアーチファクトが増加する．
4．短時間で広範囲の撮影が可能である．
5．最終的な画像スライス厚はコリメータに依存しない．
問題 20．マルチスライス CT 正しいのはどれか．2 つ選べ．
1．X 線ビームトリマは X 線検出器の前面に位置する．
2．コーン角によるアーチファクトは発生しない．
3．画像再構成法としてフラクタルが使用される．
4．再構成用検出器は 2 次元マトリックス構造を有する隔壁で区切ら れている．
5．複数の DAS(data acquisition system)を有する．
問題 21．FPD で誤っているのはどれか．2 つ選べ．
1．パネルは完全密閉構造である．
2．直接変換方式は間接変換方式と比べて解像力が低い．
3．透視使用の場合は最低 60 フレーム/秒が必要である．
4．画質の総合指標として量子検出効率(DQE)を使用する．
5．ダイナミックレンジの横軸は X 線強度である．
問題 22．MRI 装置で誤っているのはどれか．
1．永久磁石方式では消費電力が大きい．
2．永久磁石方式は MRI ガイド下に行う IVR に有利である．
3．超電導磁石方式でクエンチが発生すると冷却剤の沸騰蒸散が起こ る．
4．渦電流は高速 GRE 法や MRA など傾斜磁場の高速な変化によって生 じる．
5．シミングとは静磁場の均一性を高めるために行われる MRI 装置の 調整である．
問題 23．MRI の化学アーチファクトで誤っているのはどれか．
1．水と脂肪との接触面で生じる．
2．水とシリコン樹脂との接触面で生じる．
3．SE 法では周波数エンコード方向にみられる．
4．EPI 法では位相エンコード方向にみられる．
5．GRE 法では位相エンコード方向にみられる．
問題 24．物質と磁気特性の組み合わせで誤っているのはどれか．2 つ 選べ．
1．鉄 … 常磁性 2．水 … 強磁性 3．生体組織 … 反磁性 4．ガドリニウム … 常磁性
5．血液分解産物（デオキシヘモグロビンなど） … 常磁性
問題 25．MR 画像における血流信号減衰の原因になりにくいのはどれ か．
1．TE の延長 2．TR の延長 3．水分子拡散 4．飽和血流スピンの増加 5．血流スピンの位相変位
問題 26．超音波診断装置の探触子で誤っているのはどれか．
1．2～15MHz の周波数が用いられる．
2．距離分解能とは超音波ビームの進行方向に並ぶものを識別する能
9
力をいう．3．距離分解能は周波数が高くパルス幅が短いほど向上する．
4．方位分解能とは超音波ビームの垂直方向に並ぶものを識別する能 力をいう．
5．方位分解能は振動子の口径が小さく周波数が高いほど向上する．
問題 27．放射線機器の安全管理で誤っているのはどれか．
1．X 線管装置は容器内の熱量を操作者に知らせる手段が必要である．
2．透視用 X 線発生スイッチにはデッドマンタイプを使用する．
3．MR システムには緊急減磁装置が必要である．
4．超音波の照射はエネルギーによらず人体に安全である．
5．インシデント報告は自発的な報告である．
問題 28．X 線装置の安全管理で誤っているのはどれか．
1．管電圧の許容差は±10%以内である．
2．管電流の許容差は±20%以内である．
3．患者入射線量は通常透視で 125mGy/min 以下である．
4．透視は積算透視時間が 5 分に至るまで警告なしで行える．
5．乳房用 X 線装置(定格 50kV 以下)の総ろ過は 0.5mmAl 当量以上であ る．
10
診療画像機器学 国試問題集JIS 規格
平成 22 年（第 62 回）
問題 9．JIS で X 線高電圧装置に含まれるものはどれか．2 つ選べ．
1．X 線管装置 2．照射野限定器 3．X 線制御装置 4．高電圧発生装置 5．X 線高電圧ケーブル
問題 28．医療法施行規則で X 線管焦点皮膚間の最小距離が 20cm と規 定されているのはどれか．
1．X 線 CT 装置 2．移動型 X 線装置 3．乳房撮影用 X 線装置
4．透視用 X 線装置（手術中を除く）
5．定格管電圧が 70ｋV 以下の口内法撮影用 X 線装置．
平成 21 年（第 61 回）
問題 9．医用 X 線高電圧装置で正しいのはどれか．2 つ選べ．
1．6 ピーク形は単相電源で作動する．
2．12 ピーク形は三相電源で作動する．
3．定電圧形の出力管電圧のリプル百分率は 5～10％である．
4．変圧器形インバータ式の X 線照射エネルギーはコンデンサから供 給される．
5．エネルギー蓄積形インバータ式の X 線照射エネルギーは電池から 供給される．
問題 22．JIS による MRI 用ファントムを用いた日常点検項目に含まれ ないのはどれか．
1．SN 比 2．空間分解能 3．スライス厚 4．幾何学的歪み 5．高コントラスト分解能
問題 28.X 線装置の受け入れ試験に関する組み合わせ誤っているもの はどれか．
1．設置の確認 … テスター 2．管電圧誤差 … 管電圧管電流計 3．タイマ誤差 … ストップウォッチ 4．実効焦点サイズ … スリットカメラ 5．可動絞り固有ろ過 … アルミニウム板
平成 20 年（第 60 回）
問題 11．X 線装置で正しいのはどれか．2 つ選べ．
1．管電圧の許容差は±15%である．
2．ターゲット角度は実効焦点と基準軸とがなす角度をいう．
3．公称最短撮影時間は自動露出制御装置の最短応答時間をいう．
4．管電流はX線管のターゲットに入射する電子ビームの電流をいう．
5．高線量率透視制御を備える装置では線量率が 175mGy/min 以下に制 限される．
問題 13．X 線高電圧装置の性能を測定するのに必要ない測定器はどれ か．
1．蛍光量計 2．サイリスタ 3．オシロスコープ 4．直接接続形管電圧計 5．直接接続形管電流計
問題 18．X 線 CT 装置の日常点検項目で誤っているのはどれか．
1．ノイズ 2．空間分解能 3．時間分解能 4．低コントラスト分解能 5．CTDI
問題 27．医用 X 線装置の不変性試験項目に該当しないものはどれか．
1．漏れ電流 2．X 線出力 3．画像濃度 4．焦点受像器間距離 5．高コントラスト解像度
問題 28．医療法施行規則で定められている X 線管焦点皮膚間距離で正 しいのはどれか．2 つ選べ．
1．X 線 CT 装置では 10 ㎝以上．
2．移動型 X 線装置では 20 ㎝以上．
3．歯科用パノラマ断層撮影装置では 20 ㎝以上．
4．定格管電圧が 70kＶ以下の口内法撮影用 X 線装置では 15 ㎝以上．
5．定格管電圧が70kＶを超える口内法撮影用X線装置では25㎝以上．
平成 19 年（第 59 回）
問題 X 線装置の安全管理で誤っているのはどれか。
1．BF 形機器の外装漏れ電流は正常状態で 0.1ｍA である。
2．X 線管容器の表面温度は 50℃以下でなくてはならない。
3．乳房用 X 線装置の圧迫器の動力による圧迫圧は 200N を超えない。
4．高線量率透視制御は操作者の連続透視でのみ作動する構造とする。
5．患者に危害を加える恐れのある動く部分はデッドマン型制御とす る。
問題 商用交流電源による人体の電撃反応で適切でないのはどれか。
1．0.1ｍA ではミクロショックで心室細動が起こる。
2．0.1ｍA はマクロショックの最小感知電流値である。
3．10～20ｍA はマクロショックの離脱電流値である。
4．50ｍA はマクロショックの最大許容電流値である。
5．100～3,000ｍA ではマクロショックで心室細動が起こる。
問題 X 線装置の用語で誤っているのはどれか。
1．X 線放射角度は最大利用ビームの頂角をいう。
2．公称最短撮影時間は自動露出制御装置が濃度を均一にする最短撮 影時間をいう。
3．漏れ線量は放射口を除く、X 線管容器および X 線管容器を透過する 空気カーマをいう。
4．I.I.の公称入射面視野寸法は、平行な電離放射ビームで得られる 入射面視野寸法をいう。
5．公称最大管電流時間積は、変圧器形インバータ式 X 線高電圧装置 で使用できる最大管電流をいう。
11
問題 記号の意味はどれか。1．緊急停止 2．電源 ON 3．高電圧危険 4．携帯電話使用可 5．注意・付属文書参照
平成 18 年（第 58 回）
問題 X 線装置の安全管理で誤っているのはどれか。
1．管電圧の許容差は±10%以内である。
2．管電流の許容差は±20%以内である。
3．患者入射線量は通常透視で 125ｍGy/min 以下である。
4．透視は積算透視時間が 5 分に至るまで警告なしで行える。
5．乳房用 X 線装置（定格 50ｋV 以下）の総ろ過は 0.5 ㎜ Al 当量以下。
問題 誤っているのはどれか。2 つ選べ。
1． ターゲット角度はヒール効果に影響する。
2．X 線管焦点の大きさは陰極の電極構造で決定される。
3．X 線用可動絞り奥羽根は焦点外 X 線の低減に有効である。
4．X 線用可動絞りのミラーの X 線吸収は 0.05ｍｍAl 当量以下で ある。
5．マンモグラフィー用 X 線管の電極間距離は一般用よりも長い。
問題 誤っているのはどれか。
1．X 線管装置は容器内の（限界）線量を操作者に知らせる手段 が 必要である。
2．透視用 X 線照射スイッチにはデッドマン形を使用する。
3．MR システムには緊急減磁装置が必要である。
4．超音波の照射はエネルギーによらず人体に安全である。
5．インシデント報告は自発的な報告である。
問題 16．マンモグラフィーの日常における品質管理で誤っているのは どれか．
1．暗室内の清掃は毎日実施し清潔を保つ．
2．撮影装置は酸性洗剤とアルカリ性洗剤を混ぜたものを使用し清掃 する．
3．増感紙の表面は使用頻度と環境とに合わせて随時清掃する．
4．自動現像機はセンシトメトリ法で濃度管理を行う．
5．画像評価は専用ファントムを用いて行う．
平成 17 年（第 57 回）
問題 28 X 線装置据付け時に行う調整の確認で必要ないのはどれか。
1．X 線管電圧 2．X 線管電流
3．高電圧変圧器の巻線比 4．限時装置
5．X 線出力の再現性
平成 16 年（第 56 回）
問題 11 JIS で規定する X 線発生装置に含まれないのはどれか。
1. X 線管装置 2. X 線撮影台 3. 照射野限定器 4. 高電圧発生装置 5. X 線高電圧ケーブル
平成 15 年（第 55 回）
問題 13 X 線高電圧装置に関する JIS 規格で正しいのはどれか。
1. 管電圧の誤差 … ±20%以内 2. 管電流の誤差 … ±10%以内
3. 管電流時間積の誤差 … ±(20%+2mAs)以内 4. 撮影時間の誤差 … ±(20%+1ms)以内 5. X 線出力の再現性（変動係数） … 0.05 以下
平成 14 年（第 54 回）
問題 13 X 線高電圧装置の形名 IRF-1000-150 の意味で誤りはどれか。
2 つ選べ。
1．撮影専用の装置である。
2．変圧器形インバータ装置の形名である。
3．公称最大管電流は 1000mA である。
4．公称最大管電圧は 150kV である。
5．150kV、1000mA の短時間定格が可能である。
平成 13 年（第 53 回）
問題 13 JIS 規格で正しいのはどれか。
1. X 線高電圧装置は高電圧発生装置と X 線制御装置とで構成される。
2. インバータ式装置はX 線照射中に交流電力を直流電力に変換する。
3. 6 ピーク形 X 線装置は電源の周期ごとに 3 つのピークがある。
4. 撮影時間は管電流波形最大値に対する 75%の立ち上がりと立ち下 がりとの間である。
5. X 線源装置は X 線管装置と高電圧ケーブルとで構成される。
平成 12 年（第 52 回）
問題 13. X 線高電圧装置に関する、JIS 規格について正しいのはど れか。
1. 12 ピーク形装置の整流出力電圧は電源の半周期ごとに12 のピーク をもつ。
2. 定電圧形装置は出力管電圧のリプル百分率が 7%を超えない装置で ある。
3. 撮影時間は管電圧波高値の 87%の立上がりと立下がりとの間であ る。
4. 管電流の百分率平均誤差（PAE）は±10%以下である。
5. 変動係数（C）は X 線出力の再現性を表す係数である。
（第 45 回）
問題 10 JIS によれば三相 X 線装置の曝射時間は管電圧波高値のあ る％値間で計測する．その値は．
1．55% 2．65% 3．75% 4．85% 5．95%
12
問題 11 JIS 規格、形名分類で誤りはどれか。1．RDP-20-100 は単相交流電源を使用し、主に歯科撮影に用いる。
2．RF-500-100 は単相交流電源を使用し、撮影および透視に用いる。
3．TRF-800-150 は三相交流電源を使用し、撮影および透視に用いる。
4．上記 a.b.c.の第 2 項は最大管電圧、第 3 項は最高管電流を表す。
5．CRF-1-120 はコンデンサ式で第 2 項はコンデンサ容量を表す。
問題 12 JIS で規定する X 線機械装置に含まれないのはどれか。
1．透視撮影台 2．撮影台 3．保持装置 4．治療台 5．X 線制御装置
問題13 JIS で規定するX 線源装置の安全基準で誤っているのはどれ か。
1. 一般撮影用では公称最高管電圧の 1.1 倍に 10 分間耐える。
2．最大照射野は SID 60cm において 30cm×30cm を超えない。
3．最小照射野は SID 1m において 5cm×5cm 以下。
4．焦点から 1m 離れた平面での照度は 100 lx 以上。
5．照射野のずれは、焦点から光照射野（SID）までの距離の 2％ を 越えない。
13
X 線管（X 線の発生、X 線管の構造、許容負荷、その他）
平成 22 年度 第 62 回
問題 10．X 線管装置で正しいのはどれか．
1．X 線管電流は電極間距離の 2 乗に比例する．
2．焦点外 X 線の線質は焦点近傍ほど硬くなる．
3．放射線強度分布は陰極よりも陽極の方が広い．
4．負荷時間が短いほど短時間許容負荷は大きい．
5．ターゲット角が小さいほど短時間許容負荷は大きい．
平成 21 年度 第 61 回
問題 10．焦点外 X 線で正しいものはどれか．
1．焦点近傍で最も多く発生する．
2．線質は焦点近傍ほど硬質となる．
3．X 線写真のコントラストは増加する．
4．集束電極で集束されなかった電子のために生じる．
5．発生する量は固定陽極の方が回転陽極よりも多い．
問題 11．X 線管装置で正しいものはどれか．
1．管電流は電極間距離の 2 乗に比例する．
2．X 線強度は管電圧の 2 乗に反比例する．
3．実効焦点の面積は実焦点面積よりも大きい．
4．X 線強度は陽極側よりも陰極側で低下する．
5．ターゲット角度が小さいほど実焦点面積は大きい．
平成 20 年度 第 60 回
問題 10．X 線管装置で正しいのはどれか．2 つ選べ．
1．最大許容入力は実焦点面積に比例する．
2．負荷時間が 2 倍になると短時間許容負荷は 1/2 になる．
3．短時間許容負荷は管電圧リプル百分率に影響されない．
4．負荷曲線は連続負荷時における陽極の蓄積熱容量を示す．
5．ヒートユニットは X 線管の陽極熱容量を表す特別な単位である．
問題 12．X 線管装置で正しいのはどれか．2 つ選べ．
1．X 線の線質は陰極側よりも陽極側で硬い．
2．熱電子密度は副焦点よりも正焦点で大きい．
3．空間電荷電流は電極間距離の 2 乗に比例する．
4．格子制御形 X 線管は管電圧を制御する格子電極を持つ．
5．管電流特性は管電圧とフィラメント電流との関係をいう．
平成 19 年度 第 59 回
問題 12．X 線管装置で誤っているのはどれか．
1．管電流は電極間距離の 2 乗に反比例する．
2．放射強度分布はターゲット角度で変化する．
3．焦点外 X 線の発生は電界で集束されない電子による．
4．実効焦点サイズは低管電圧・大管電流ほど大きくなる．
5．管電圧波形のリプル百分率は短時間許容負荷に影響する．
平成 18 年 第 58 回
問題 22 誤っているのはどれか。2 つ選べ。
1．ターゲット角度はヒール効果に影響する。
2．X 線管焦点の大きさは陰極の電極構造で決定される。
3．X 線用可動絞りの奥羽根は焦点外 X 線の低減に有効である。
4．X 線用可動絞りのミラーの X 線吸収は 0.05 ㎜ Al 当量以下で ある。
5．マンモグラフィー用 X 線管の電極間距離は一般用よりも長い。
平成 17 年 第 57 回
問題 9 X 線管について正しいのはどれか。2 つ選べ。
1. X 線管電流は電極間距離の 2乗に反比例する。
2. X 線放射強度分布はターゲットの角度によって異なる。
3. 焦点外 X 線の線質は焦点近傍ほど硬質となる。
4. 短時間許容負荷は管電圧リプル百分率によって異なる。
5. 実効焦点の変化は X 線管電圧が高く X 線管電流が小さいほど大き い。
問題 10 X 線管の短時間許容負荷を大きくする方法で誤りはどれか。2 つ選べ。
1．焦点外 X 線の面積を大きくする。
2．ターゲット角度を大きくする。
3．管電圧波形のリプル百分率を小さくする。
4．焦点面積を大きくする。
5．焦点軌道直径を大きくする。
平成 16 年（第 56 回）
問題 12 X 線管について正しいのはどれか。
1. 管電流は電極間距離の 2 乗に比例する。
2. X 線強度は管電圧の 3/2 乗に比例する。
3. 放射強度分布はターゲット角度に影響される。
4. 短時間許容負荷は陽極全体の温度によって制限される。
5. 実効焦点はターゲットの電子衝撃面の焦点である。
問題 13 X 線管について正しいのはどれか。2 つ選べ。
1．集束電極の外側にフィラメントがある。
2．集束電極によって焦点外 X 線が発生する。
3．集束電極によって正焦点と副焦点とができる。
4．電子密度は正焦点では大きく、副焦点では小さい。
5．低管電圧で管電流が大きいと焦点は小さくなる。
問題 14 X 線可動絞りについて誤っているのはどれか。
1. 奥羽根は焦点外 X 線を効率的に低減する。
2. 上羽根は利用線錘を必要最小限の X 線照射野に設定する。
3. 光照射野の平均照度は SID 100cm で 100 lx 以上である。
4. 固有ろ過はアルミニウム当量の最小の公称値を可動絞りに表示す る。
5. X 線と光照射野とのずれは焦点-光照射野間距離の 4%以下にする。
14
問題 15 X 線管の付加フィルタとして用いないのはどれか。1. モリブデン 2. タングステン 3. ロジウム 4. アルミニウム 5. 銅
平成 15 年（第 55 回）
問題 11 X 線管について誤りはどれか。2 つ選べ。
1．実効焦点面積は実焦点面積より小さい。
2．許容負荷はターゲット角度の小さい方が大きい。
3．ターゲットの材質は溶融点の高いものがよい。
4．焦点の大きさは低電圧で大電流ほど小さくなる。
5．X 線強度は陰極側が弱く、陽極側が強い。
問題 12 焦点外 X 線について誤っているのはどれか。2 つ選べ。
1．集束電極で集束されなかった分散電子のために生じる。
2．線質は焦点から離れるほど軟質となる。
3．発生する量は回転陽極が固定陽極よりも多い。
4．焦点近傍で最も多く発生する。
5．X 線写真のコントラストを低下させる。
平成 14 年（第 54 回）
問題 12 X 線管の短時間許容負荷で正しいのはどれか。
1. 陽極全体の温度上昇によって制限される。
2. 焦点軌道直径を 2 倍にすると 2倍になる。
3. ターゲット角度が大きいと大きくなる。
4. 管電圧の脈動が大きいと大きくなる。
5. 陽極回転数を 3 倍にすると 3 倍になる。
平成 13 年（第 53 回）
問題 11 回転陽極 X 線管で、0.1 秒以下の負荷において、陽極回転数 を 3 倍、焦点軌道直径を 1.3 倍にすると短時間許容負荷は約何倍か。
1. 1.7 2. 2.0 3. 2.3 4. 3.0 5. 4.0
問題 12 焦点外 X 線で誤りはどれか。2 つ選べ。
1．集束電極で集束されなかった分散電子のために生じる。
2．発生する量は回転陽極が固定陽極よりも多い。
3．焦点近傍で最も多く発生する。
4．X 線写真のコントラストを低下させる。
5．線質は焦点近傍がもっとも硬質である。
平成 12 年（第 52 回）
問題 11. 診断用 X 線管について誤りはどれか。2 つ選べ。
1．ターゲットから放射される X 線強度は陰極側より陽極側が弱い。
2．焦点外 X 線の発生は固定陽極管より回転陽極管で多い。
3．ターゲット角度を小さくすれば短時間許容負荷が大きくなる。
4．焦点の大きさは負荷条件によって変化しない。
5．実焦点面積は実効焦点面積より小さい。
問題 12. 診断用 X 線管について正しいのはどれか。
1. 空間電荷電流は両極間電圧の 2/3 乗に比例する。
2. 高電圧大電流ほど飽和電流で動作する。
3. 乳房撮影用 X 線管の電極間距離は一般撮影用より短い。
4. 三極 X 線管はコンデンサ式装置に用いられない。
5. 管電流は電極間距離の 2 乗に比例する。
平成 11 年（第 51 回）
問題 15 回転陽極 X 線管において短時間負荷が 100kV、400mA のとき X 線管入力は約何 kW か。ただし、X 線高電圧装置の管電圧のリプル百分 率は 30％とする。
1. 30 2. 38 3. 40 4. 54 5. 56
問題 16 診断用 X 線管について誤っているのはどれか。
1. X 線強度分布は陰極側が強く陽極側が弱い。
2. 許容負荷はターゲット角度の大きい方が大きい。
3. 実焦点は実効焦点より大きい。
4. 焦点の電子密度は均等でないために正焦点と副焦点が生じる。
5. ヒートユニットはエックス線入力を表す特別の単位である。
平成 10 年（第 50 回）
問題 11. 診断用 X 線装置について正しいのはどれか。
1. 空間電荷補償回路は管電流が変化しても管電圧が一定になるよう に補償する。
2. 防電撃ケーブルが短い場合には X 線管電圧波形が平滑化される。
3. mA 計が振り切れる原因の一つにフィラメント加熱電圧の低下があ る。
4. 高電圧整流用のシリコン整流器は整流管に比べて内部抵抗が小さ い。
5. 三相 6 ピーク整流には 3 個の整流器が必要である。
問題 14. 医用 X 線管装置で正しいのはどれか。
1. X 線強度分布は陽極側より陰極側が高い。
2. 利用ビームは焦点から直接放射されるエックス線である。
3. ターゲット角度は実効焦点と基準軸とがなす角度である。
4. フィラメント特性はフィラメント電圧と管電圧との関係を示す。
5. ブルーミング値はエックス線の実焦点の特性を表す。
平成 9 年（第 49 回）
問題 13. 診断用 X 線管について誤っているのはどれか。
1. 空間強度分布はターゲット角度で異なる。
2. ターゲット角度が大きいほど実焦点面積を大きくできる。
3. 発生する熱量は管電圧、管電流および負荷時間の積に比例する。
4. 管電流は電極間距離の 2 乗に反比例する。
5. X 線強度は管電圧の 2 乗に比例する。
問題 16. 診断用 X 線管について誤っているのはどれか。
1. 最大許容入力は実焦点面積に反比例する。
2. 短時間許容負荷は焦点面の温度により制限される。
3. 長時間許容負荷は陽極全体の温度により制限される。
15
4. スポット撮影は短時間と長時間との混合負荷である。5. 負荷曲線は連続負荷時の陽極の熱容量蓄積を示す。
平成 8 年（第 48 回）
題 11. X 線管電流特性について誤っているのはどれか。
1. V-I 特性は飽和電流と空間電荷領域とで表される。
2. 小焦点であるほど空間電荷領域で動作する。
3. 小焦点であるほど電極溝幅は狭くなる。
4. 管電流は電極間距離の 2 乗に反比例する。
5. 高電圧、小電流であるほど空間電荷領域で動作する。
問題 12. 回転陽極エックス線管の短時間許容負荷を大きくする手段 について誤っているのはどれか。
1. 管電圧脈動率を小さくする。
2. 焦点面積を大きくする。
3. 陽極の回転速度を大きくする。
4. ターゲット角度を大きくする。
5. 焦点軌道直径を大きくする。
問題 16. 二極管について誤っているのはどれか。
1. 真空容器中に二つの電極を封入したものである。
2. 熱電子を放出する電極を陰極という。
3. 空間電荷電流は管電圧の 2/3 乗に比例する。
4. 陽極電圧を上げても陽極電流が増加しなくなったときの電流を飽 和電流という。
5. 飽和電流は陰極が放出し得る全電子量で求められる。
問題 14 回転陽極 X 線管、付加時間 0.1 秒以下において、陽極回転数 を２倍、焦点直径を 2 倍にすると短時間許容付加は何倍になるか。
1. 約 1.5 倍 2. 約 1.7 倍 3. 約 2.0 倍 4. 約 2.3 倍 5. 約 2.5 倍
問題 15 焦点外 X 線について誤りはどれか。2 つ選べ。
１．焦点外 X 線とは、ターゲットに衝突した熱電子がいったん陽極を 飛び出した後、再び陽極周囲に衝突したとき相互作用を生じて発生し たものである。
2．焦点外 X 線量は管電圧に比例する。
3．焦点外 X 線は写真コントラストを低下させる。
4．焦点外 X 線の線質は焦点に近いほど硬質である。
5．焦点外 X 線の発生量は回転陽極 X 線管に比べ固定陽極 X 線管の方 が多い。
