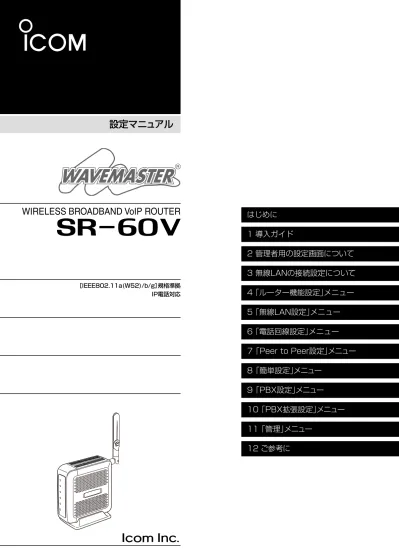

SR-60V 設定マニュアル

(1)

［IEEE802.11a(W52)/b/g］規格準拠 IP電話対応

SR-60V

WIRELESS BROADBAND VoIP ROUTER

12 ご参考に

11 「管理」メニュー

10 「PBX拡張設定」メニュー

9 「PBX設定」メニュー

8 「簡単設定」メニュー

7 「Peer to Peer設定」メニュー

6 「電話回線設定」メニュー

5 「無線LAN設定」メニュー

4 「ルーター機能設定」メニュー

3 無線LANの接続設定について

2 管理者用の設定画面について

1 導入ガイド

はじめに

(2)

表記について

本書は、次の規則にしたがって表記しています。

「」表記：本製品の各メニューと、そのメニューに属する設定画面の名称を(｢｣)で囲んで表記します。 [ ] 表記：各設定画面の設定項目名を([ ])で囲んで表記します。

〈〉表記：設定画面上に設けられたコマンドボタンの名称を（〈〉）で囲んで表記します。

※ Microsoft®_Windows®_{7 Home Premium、Microsoft}®_Windows®_{7 ProfessionalおよびMicrosoft}® Windows®_{7 Ultimateは、Windows 7と表記します。}

Microsoft®_{Windows Vista}®_{Home Basic、Microsoft}®_{Windows Vista}®_{Home Premium、Microsoft}® Windows Vista®_{BusinessおよびMicrosoft}®_{Windows Vista}®_{Ultimateは、Windows Vistaと表記します。} Microsoft®_Windows®_{XP Home Edition、Microsoft}®_Windows®_{XP Professionalは、Windows XPと表記}

します。 ※ 本書は、Ver. 1.13（N）のファームウェアを使用して説明しています。 ※ 本書中の画面は、OSのバージョンや設定によって、お使いになるパソコンと多少異なる場合があります。 ※ 本書では、パナソニック社製IP電話機（KX-UT123N、KX-UT136N）を「KX-UTシリーズ」と表記させていただいておりますので、あらかじめご了承ください。

不正アクセス対策についての重要なお知らせ

下記のような環境でご使用になる場合、容易に推測できるパスワードを本製品に設定すると、正規利用者になりすまして本製品にアクセスされ、パソコンや電話回線（IP電話回線/アナログ電話回線など）が不正に利用される危険性があります。 ◎本製品をインターネット（サービスプロバイダー）に接続して利用している ◎ 本製品のVoIPルーター機能により、本製品が対応するIP電話機を利用している【不正アクセス防止のアドバイス】本製品に設定するすべてのパスワードは、容易に推測されないものにしてください。数字だけでなくアルファベット（大文字/小文字）や記号などを組み合わせた長く複雑なものにし、さらに定期的にパスワードを変更されることをおすすめします。

本製品は、［IEEE802.11a（W52）］規格

★1

_{と［IEEE802.11b/g］規格}

★2

_{に準拠した無線LANを内蔵}

のIP電話（VoIP）対応ワイヤレスブロードバンドルーターです。

ご使用の際は、この設定マニュアルをよくお読みいただき、本製品の性能を十分発揮していただくととも

に、末長くご愛用くださいますようお願い申し上げます。

★1 [IEEE802.11a]規格の無線LANについて [IEEE802.11a（W52)]：5.2GHz帯の無線LAN規格 ※本製品は、［IEEE802.11a（J52/W53/W56）］規格に準拠していません。 ★2 [IEEE802.11g]規格の無線LANについて [IEEE802.11b]規格の無線LANと互換性があります。 ※［IEEE802.11]規格（14CH）に準拠していません。

(3)

3 ◎ 本製品の子機として、IP電話機や対応端末を最大10台★1_{まで登録できます。} ★1 本製品の［TEL］ポートに接続するアナログ電話機を含めると、最大11台まで使用できます。 ※2013年6月現在、弊社製VP-701、パナソニック社製IP電話機（KX-UT123NとKX-UT136N）が使用できます。 ※ 本製品で7台以上の無線IP携帯を使用したい場合や無線伝送可能領域を拡張したい場合は、無線アクセスポイントを増設してください。 ◎ FTTH、xDSL対応のVoIPルーター機能を搭載しています。 ※物理インターフェース変換用モデムが別途必要です。 ◎ 一般加入電話回線は、NTT東日本、またはNTT西日本のアナログ回線（1回線）に対応しています。 ◎ アナログ回線とIP電話回線★2_{との併用ができます。} ★2 本製品が対応するIP電話回線は、NTT東日本、またはNTT西日本のフレッツ光ネクスト（インターネット接続サービス）で提供するひかり電話サービスです。このひかり電話サービスには、ひかり電話（ひかり電話エースを含む）、ひかり電話オフィスタイプ、ひかり電話オフィスエースの3種類があり、それぞれ、網直収とゲートウェイ（GW）接続に対応しています。 ◎ 本製品に接続されたアナログ電話機、IP電話機や対応端末同士で内線通話や内線転送ができ、IP電話回線、アナログ回線を使用して外線通話★3_{ができます。} ★3 外線通話での最大通話数は、5通話までです。なお、アナログ回線での外線通話は、1通話だけです。 ◎ IP電話機（VP-701/KX-UTシリーズ）用の共通電話帳には最大300件、グループ電話帳には設定グループごとに最大 100件（設定グループ1～設定グループ20の合計：最大2000件）まで、相手先電話番号を登録できます。 ◎ 本製品に登録したIP電話機（VP-701/KX-UTシリーズ）用の共通電話帳（最大300件）とグループ電話帳（最大100 件）は、IP電話機起動時に、IP電話機本体の電話帳に自動転送されます。 ◎ Peer to Peer（SIPサーバーを介さない1対1での通話）の発信で使用するVoIP電話帳には、相手先電話番号を最大 1000件まで登録できます。 ◎ 留守番電話機能を搭載していますので、不在時に応答メッセージ★4_{を流し、相手の用件を録音できます。} ※ 録音できるのは、最大30件で、1件あたりでは最大1分まで録音できます。 ★4. 応答専用モードでは、3種類の応答専用メッセージから選択し、自動応答後、切断します。 ◎ 有線LANは、10BASE-T/100BASE-TXの自動切り替えに対応し、ポートの極性についても、MDI（ストレート）/ MDI-X（クロス）を自動判別します。 ◎ ネットワーク管理機能として、SNMPに対応しています。 ◎ IPフィルター機能を搭載していますので、アクセス制限ができます。 ◎ ［IEEE802.11a（W52）］規格、［IEEE802.11b/g］規格に準拠しています。 ※［IEEE802.11a（J52/W53/W56）］規格の機器とは通信できません。 ◎ 無線LANのネットワーク認証は、｢共有キー｣、｢オープンシステム｣、｢IEEE802.1X｣、｢WPA｣、｢WPA2｣、｢WPA-PSK｣、｢WPA2-PSK｣に対応しています。｢IEEE802.1X｣、｢WPA｣、｢WPA2｣を設定すると、認証にRADIUSサーバーを使用できます。

◎ 「Wi-Fiアライアンス」が提唱するWPS（Wi-Fi Protected Setup）機能の搭載により、SSIDと暗号化（WPA-PSK/ WPA2-PSK）を本製品、およびWPS機能対応の無線LAN端末に自動設定できます。 ◎ 仮想AP機能を搭載していますので、本製品1台で最大2グループの無線ネットワークを構築できます。また、LAN側アクセス禁止機能を仮想APグループに設定すると、無線LAN側から有線LAN側への接続、および異なる仮想APグループへの接続が遮断されますので、セキュリティーレベルを確保しながらWEPだけに対応する携帯ゲーム機器などを本製品に無線で接続してインターネット通信ができます。 ◎ 本製品は、免許不要･資格不要です。

(4)

本製品が準拠する無線LAN規格と最大通信速度の関係は、以下のとおりです。本製品が準拠する無線LAN規格周波数帯最大通信速度（理論値）★ ［IEEE802.11a （W52）］ 5.2GHz 54Mbps ［IEEE802.11g］ 2.4GHz 54Mbps ［IEEE802.11b］ 2.4GHz 11Mbps ★ 最大通信速度は、実際のデータ転送速度（実測値）を示すものではありません。 ※ 本製品の出荷時や設定を初期化した状態では、［IEEE802.11b/g］規格（1CH）が設定されています。また、WPS機能が有効となっていますので、無線LAN端末などは、本製品の暗号化設定が完了するまで、無線LAN接続ができません。 ※ ［IEEE802.11b/g］規格と［IEEE802.11a（W52）］規格の同時通信には対応していません。 ※ ［IEEE802.11g］規格は、［IEEE802.11b］規格と互換性があります。 ※ ［IEEE802.11a（J52/W53/W56）］規格とは通信できません。 ※ ［IEEE802.11］規格（14CH）とは通信できません。 [IEEE802.11a]規格の周波数(MHz) [IEEE802.11a(J52)]規格の無線LANが本製品の近くで稼働している環境で、本製品の[IEEE802.11a(W52)]規格をご使用になると電波干渉の原因になりますので、ご注意ください。 [IEEE802.11a(W52/W53)]規格の範囲 5170 5190 5210 5230 5180 5200 5220 5240 34 36 40 44 48 38 42 46 [IEEE802.11a(J52)]規格 [IEEE802.11a(W52)]規格 5260 5280 5300 5320 52 56 60 64 [IEEE802.11a(W53)]規格 5500 5520 5540 5560 5580 5600 5620 5640 5660 5680 5700 100 104 108 112 116 120 124 128 132 136 140 [IEEE802.11a(W56)]規格 2007年1月に追加されたチャンネル(屋内/屋外) 2005年5月以前の無線LAN規格 2005年5月以降の無線LAN規格 [IEEE802.11a(W56)]規格の範囲［IEEE802.11a（W52）］規格の無線通信チャンネルについて右に記載する記号がある製品は、［IEEE802.11a（W52）］規格で採用された無線通信チャンネルに対応した製品を意味します。無線LAN端末についても、右に記載する記号がある製品でご使用いただくことをおすすめします。

(5)

5 本書で説明する管理者用の設定画面を使用して設定する場合は、次の手順にしたがってお読みください。 ※各Stepの右端に記載する数字は、本書の参照箇所です。 ※運用形態やご契約の回線によっては設定不要のStepもありますので、その場合は次のStepに進んでください。

Step.1

Step.2

Step.3

Step.8

Step.4

Step.5

Step.6

▼

IP電話回線、アナログ回線、電話機を接続する

1章

SR-60Vの内線子機として使用する電話機の機種、内線代表番号、

内線代表名、内線番号などを設定する

◎

「簡単設定」メニューの簡単設定ウィザードから設定する場合

8章

◎

「内線個別設定」画面/「内線代表設定」画面/「着信設定」画面

から設定する場合

9章

設定に使用するパソコンを接続して電源を入れる接続ガイド（別紙）

管理者用の設定画面にアクセスする

接続ガイド（別紙）/2章

◎電話機（内線子機）側で内線設定をする

電話機の取扱説明書

◎ 着信を拒否する電話番号、転送先、留守番電話を使用する回線

を設定する

「ユーザー設定画面マニュアル」

（別紙）

◎有線LANの設定、インターネットへの接続設定をする

4章

◎無線LANの設定をする（無線IP携帯の接続などに必要）

3章、5章

◎ アナログ回線の契約回線番号を設定する

6章

◎ IP回線のIP電話番号を設定する

6章

◎ Peer to Peer（IP電話サービスを使用しない1対1の通話）の

SIP URIを設定する

7章

SR-60Vの内線子機で使用できる機能について設定する

9章

※ 「基本設定」画面から、留守番電話機能などを設定する場合 ※ 「特番設定」画面から、特別番号などを設定する場合 ※ 「電話機設定」画面★_{から、IP電話機（VP-701、KX-UTシリーズ）の機能（外線ボタン、} 機能ボタン）の割り当てなどを設定する場合 ※ 「電話帳設定」画面から、IP電話機（VP-701、KX-UTシリーズ）用の電話帳を設定する場合運用形態に応じて設定してください。

Step.7

運用形態に応じて設定してください。 8章か9章のどちらかで設定してください。 ★VP-701、KX-UTシリーズごとに設定画面があります。

(6)

設定メニュー設定画面設定項目設定名称設定値

ルーター機能設定 LAN設定 LAN設定 LANIPアドレス 192.168.0.1

サブネットマスク 255.255.255.0 DHCPサーバー設定 DHCPサーバー機能有効開始IPアドレス 192.168.0.10 割り当て個数 30個 WAN動作モード設定回線種別設定回線種別使用しない無線LAN設定（仮想AP：ath0）

無線LAN設定無線LAN設定無線LAN機能有効★1

チャンネル 001CH（2412MHz）

仮想AP設定仮想AP設定仮想AP機能有効

SSID WAVEMASTER-0 WPS設定 WPS設定使用するインターフェース ath0 PBX設定基本設定基本設定留守番電話機能無効電話回線設定 IP回線 SIPサーバー接続共通設定接続先の選択ひかり電話（網直収）管理管理者設定パスワードの設定現在のパスワード admin（半角小文字）★2 ★1 本製品の出荷時や全設定を初期化した状態では、［WPS状態表示］項目の［WPS状態］欄が「未設定」と表示されていますので、無線LAN端末との接続ができません。［WPS状態］欄に、「設定済」と表示されるようにするには、WPS対応の無線LAN端末などを使用して本製品の暗号化自動設定を完了する（☞P28）、または暗号化を手動で設定する（☞P30）必要があります。【ご注意】「未設定」と表示されているときは、無線LAN端末との接続ができません。 ★2 本製品の管理者用ID（admin）は、変更できません。 ※上記以外の設定値については、本書12章をご覧ください。【不正アクセス防止のアドバイス】本製品に設定するすべてのパスワードは、容易に推測されないものにしてください。数字だけでなくアルファベット（大文字/小文字）や記号などを組み合わせた長く複雑なものにし、さらに定期的にパスワードを変更されることをおすすめします。

(7)

本製品をインターネットに接続してご使用になる場合、ご契約の接続業者、またはプロバイダーや提供を受けるサービスによっては、モデムに直接接続するネットワーク機器（本製品）がそれぞれ独自に持っているMACアドレス（機器固有の番号）を、ご契約の接続業者、またはプロバイダーに対して事前申請する必要があります。そのような場合、申請、および登録が完了するまで、本製品を利用してインターネットに接続できません。 7 【ご参考に】 MACアドレスは、管理者用の設定画面（☞P32）で確認できます。 ■ 本体MACアドレス（機器固有の番号）モデムに直接接続するネットワーク機器（本製品など）がそれぞれ独自に持っている機器固有の番号で、本製品のシリアルシール（☞下図）に12桁で記載されています。 ※ 無線LANや有線LANのMACアドレスではありませんのでご注意ください。シリアルシールの記載内容に変更があった場合、 MACアドレスの記載位置は、お買い上げの製品によって若干異なる場合があります。 ※ SR-60V WAN側MACアドレスシリアルシール

(8)

この章では、本製品をご使用いただくために必要な基本設定の手順を説明しています。 1. 管理者用の設定画面にアクセスするまでの流れ ……… 9 2. 初期導入における設定の流れ ……… 10 3. 光通信回線と接続するには ……… 12 ■ 回線終端装置（ONU）/メディアコンバーターと接続する場合 ……… 12 ■ NTTのホームゲートウェイ、またはオフィスゲートウェイと接続する場合 ……… 12 4. アナログ電話回線と接続するには ……… 13 ■ アナログ回線を直接接続する場合 ……… 13 ■ ADSLモデムやVDSLモデムと接続する場合 ……… 13 ■ アナログ電話回線からの発信を確認するには ……… 14 ■ ナンバーディスプレイ機能について ……… 14 5. 内線電話の構築について ……… 15 6. おもな無線通信機能について ……… 16 ■ アクセスポイント機能について ……… 16 ■ 無線ネットワーク名（SSID）について ……… 16 ■ 接続端末制限機能について ……… 16 ■ 無線LANセキュリティーについて ……… 17

■ WPS（Wi-Fi Protected Setup）機能について ……… 18

■ ローミング機能について ……… 19 ■ 仮想AP機能について ……… 20 ■ LAN側アクセス禁止機能について ……… 21 7. KX-UTシリーズの電話機について ……… 22 ■ ご使用になるまでの流れ ……… 22 ■ 固定IPアドレスでご使用になる場合は ……… 23 ■ 本製品以外のDHCPサーバーをご使用になる場合は ……… 24 ■ 電話機のWEB画面でプロビジョニング保守を設定するには ……… 25 ■ 電話機のボタン機能について ……… 26 ■ 発信操作について ……… 28 ■ 着信操作について ……… 28 ■ 保留/転送操作について ……… 28 ひかり電話（GW配下）ひかり電話（網直収）

(9)

9 【設定画面について】本製品の設定画面には、管理者用とユーザー用があります。 ※ 管理者用の設定画面で電話回線やPBXなどを設定していない場合や本製品を出荷時の状態に戻した場合は、ご使用になる端末を内線電話として利用できませんのでご注意ください。管理者用の設定画面（☞2章～11章）管理者用の設定画面で電話回線やPBXなどの設定が完了すると、ご使用になる端末を内線電話として利用できます。

 ルーター機能設定（ネットワーク関連）  無線LAN設定  電話回線設定（外線関連）  Peer to Peer設定  簡単設定（内線関連）  PBX設定（内線関連）  PBX拡張設定（内線関連）  管理（保守関連）ユーザー用の設定画面（☞弊社ホームページに掲載の「ユーザー設定画面マニュアル」）本製品の｢ユーザー設定｣画面★1_{を利用して、下記の項目を設定できます。}  主装置の時刻を修正  非通知着信拒否設定  迷惑電話お断り設定  外線着信転送設定  留守番電話設定  昼夜切替設定  電話帳の編集  保留音設定  着信設定（端末ごとの転送設定）★2 __{パスワード変更}★2 __{着信おまたせ設定} ★1 パソコンから、本製品の「ユーザー設定」画面にアクセスするときは、http://本製品のLAN側IPアドレス/ をWWWブラウザーのアドレスバーに入力して、［Enter］キーを押します。入力例 http://192.168.0.1/ ★2 端末ごとの着信設定やパスワード変更（初期設定：内線番号）をするときは、端末に設定された内線番号（ユーザーID）とパスワードを入力して、〈ログイン〉をクリックします。本製品に機器を接続して、管理者用の設定画面にアクセスするまでの流れです。 ※管理者用の設定画面にアクセス後は、次ページの「初期導入における設定の流れ」を参考に設定してください。電話機や回線の接続 1. （☞P12～P14） IP電話機、アナログ電話機、電話回線を本製品に接続します。設定用パソコンの接続 2. （☞詳細は、別紙の「接続ガイド」をご覧ください。）設定用パソコンを本製品の［LAN］ポートに接続し、電源を接続します。管理者用の設定画面へアクセス 3. （☞2章） q WWWブラウザーを起動し、WWWブラウザーのアドレスバーに｢http://本製品のLAN側IPアドレス/admin/｣を入力します。入力例） http://192.168.0.1/admin/ w ［Enter］キーを押します。 e ［ユーザー名］欄に「admin」、［パスワード］欄に「admin」（出荷時の設定）を入力し、〈OK〉をクリックします。 SR-60V 設定用パソコンへコンセントへ

(10)

管理者用の設定画面から初期導入に必要な設定をするための詳細な流れです。ルーター機能設定

11 （+4章）

ご利用の環境に合わせて、管理者用の「LAN設定」画面で LAN側の IPアドレス（出荷時の設定：192.168.0.1）を設定します。 ★出荷時、本製品のルーター機能の WAN動作モードは、「使用しない」に設定されています。ひかり電話（網直収）に加えてインターネットをご利用になる場合は、下記のq ～eの手順で設定します。 q「WAN側動作モード設定」画面の［回線種別設定］項目で「PPPoE」を選択します。（+P55） w［回線設定］項目で必要事項を入力し、〈登録して再起動〉をクリックします。（+P58） e再起動後、［回線状態表示］項目で〈接続〉をクリックします。（+P54）ひかり電話（GW配下）をご利用になる場合は、下記のq ～eの手順で設定します。 q「WAN側動作モード設定」画面の［回線種別設定］項目で「DHCPクライアント」を選択します。（+P55） w［回線設定］項目で必要事項を入力し、〈登録して再起動〉をクリックします。（+P56） e再起動後、［回線状態表示］項目に接続状態が表示されます。（+P52） ※ひかり電話（GW配下）に加えてインターネットをご利用になる場合は、本製品と接続された NTTのホームゲートウェイ、またはオフィスゲートウェイのインターネット接続設定が必要です。無線LANの接続設定 21 （+3章、5章）無線LAN端末（無線IP携帯）を本製品に無線LANで接続するための設定をします。 ※本製品の無線アクセスポイント機能を使用しない場合は、無線LAN機能の設定（+P81）を「無効」に変更して、無線LAN端末からのアクセスを遮断してください。電話回線設定 31 （+6章）本製品に接続するアナログ電話回線の契約回線番号、IP回線の IP電話番号を設定します。 PBX設定 41 （+9章）次の手順で内線番号などを設定して、ご使用になる端末を本製品の内線子機として登録します。「基本設定」画面/「特番設定」画面保留音、留守番電話機能、TELポートの通信中転送、特別番号を設定します。 ※出荷時、本製品の留守番電話機能、TELポートの通信中転送は、「無効」に設定されていますので、必要に応じて設定してください。「内線個別設定」画面/「内線代表設定」画面/「着信設定」画面「簡単設定」メニュー（+8章）にあるウィザードを使用しない場合、本製品に内線子機として登録する端末の内線番号、プリセット発信時の外線選択設定、本製品に接続する端末の機種と留守電ボックス、外線を着信させる端末の内線代表、または内線番号、鳴り分け判別（着信音）の選択、内線代表内にある端末の鳴動設定（スライド着信）な

(11)

11 簡単設定 5. （☞8章）本製品に内線子機として登録する端末の内線代表名、内線番号、機種などをウィザードを使用することで、「PBX 設定」メニュー（☞9章）の「内線個別設定」画面/「内線代表設定」画面/「着信設定」画面を使用せずに設定できます。「簡単設定」メニュー q 内線代表名と内線番号の設定 w 内線代表内にある端末の鳴動設定（スライド着信） e 外線を着信させる端末の内線代表、または内線番号、鳴り分け判別（着信音）の選択 r 本製品に接続する端末の機種と留守電ボックスの選択 t プリセット発信時の外線選択設定 ※「発信設定」画面の〈完了〉をクリックすると、設定が有効になります。電話機の登録 6. PBX設定完了後、内線子機としてご使用になる端末側の内線設定をします。 ※内線設定、および操作については、ご使用になる端末に付属の取扱説明書を併せてご覧ください。着信拒否/転送先/留守番設定 7. 必要に応じて、「ユーザー設定」画面で、着信を拒否する電話番号、転送先、留守番電話を使用する回線などを設定します。（☞「ユーザー設定」画面については、弊社ホームページに掲載の「ユーザー設定画面マニュアル」をご覧ください。）【ご参考に】ひかり電話（GW配下）をご利用になる場合は 2013年6月現在、NTTのホームゲートウェイ、またはオフィスゲートウェイの出荷時のIPアドレスは、192.168.1.1に設定されていますので、本製品のLAN側IPアドレス（出荷時の設定：192.168.0.1）との重複はありませんが、将来的に、これらのゲートウェイ製品の仕様が変更されることもありますので、ご使用になる前に、ゲートウェイ装置の取扱説明書で、設定をご確認ください。ゲートウェイ装置のIPアドレスが本製品のLAN側IPアドレスと重複する場合は、ご使用になる前に、IPアドレス（サブネット）が異なるように、IPアドレス「aaa.bbb.ccc.ddd」の「ccc」部分を変更する必要があります。（ddd部分の変更では同一サブネットとなりLAN－WAN間の通信となりません。）本製品側を変更する場合［LAN設定］項目（☞4章）で、本製品の「LAN IPアドレス」、および自動割り当ての「開始IPアドレス」を変更します。変更例： LAN側IPアドレス：192.168.24.1 DHCP開始IPアドレス：192.168.24.2 ゲートウェイ側を変更する場合ホームゲートウェイ、またはオフィスゲートウェイに接続したパソコンより、設定画面にアクセスして、「詳細設定」メニュー→ 「DHCPv4サーバ設定」画面で、下記のように変更します。 LAN側IPアドレス：192.168.24.1/24 開始IPアドレス：192.168.24.2 ※ 操作方法については、ご使用になるホームゲートウェイ、またはオフィスゲートウェイの「機能詳細ガイド」をご覧ください。

(12)

回線接続業者とのご契約内容によって、本製品と接続する機器が異なります。 ※ 接続の前に、本製品の WAN側動作モード設定が必要な場合がありますので、ご契約の回線接続業者の指示にしたがってください。 ■ 回線終端装置（ONU）/メディアコンバーターと接続する場合 LANケーブルホームゲートウェイ（HGW）/ オフィスゲートウェイ（OGW）回線終端装置（ONU）/ メディアコンバーター LANケーブル（市販品） [WAN]ポートへ SR-60V(後面) 光コンセント LANケーブル（市販品） [WAN]ポートへ回線終端装置（ONU）/ メディアコンバーター SR-60V(後面) 光コンセント ■ NTTのホームゲートウェイ、またはオフィスゲートウェイと接続する場合ひかり電話（GW配下）ひかり電話（網直収）

(13)

SR-60V(後面) アナログ電話機［TEL］ポートへ [LINE]ポートへモジュラーケーブル (市販品) モジュラーケーブル (市販品) アナログ電話回線のモジュラーコンセント SR-60V(後面) LANケーブル(市販品) [WAN]ポートへ ADSLモデム/VDSLモデムスプリッター（回線分配器） [LINE]ポートへ［TEL］ポートへアナログ電話機アナログ電話回線のモジュラーコンセントモジュラーケーブル(市販品) モジュラーケーブル (市販品) 13 本製品には、1回線を［LINE］ポートに接続できます。 ※［TEL］ポートには、アナログ電話機（または G3ファクシミリ）を1台だけ接続してください。モジュラー 2分配用コネクターなどを使用すると、誤動作の原因になります。 ※IP電話回線によるファクシミリ通信は、保証いたしません。ネットワークの状態により正常に動作しない場合があります。 ■ アナログ回線を直接接続する場合 ■ ADSLモデムやVDSLモデムと接続する場合 ADSLモデムや VDSLモデムとの接続の前に、本製品の WAN側動作モード設定が必要な場合がありますので、ご契約の回線接続業者の指示にしたがってください。

(14)

■ アナログ電話回線からの発信を確認するには停電時★_{でも、一般加入電話回線を使用するため} に、あらかじめ、本製品の電源が切れた状態で本製品の［TEL］ポートに接続されたアナログ電話機から発信できることを確認しておいてください。 ★ 停電時は、本製品の［LINE］ポートと［TEL］ポートが内部で直接接続された状態になります。 ※停電中に、IP電話回線（ひかり電話を含む）は使用できません。 ■ ナンバーディスプレイ機能について【ナンバーディスプレイサービスをご契約の場合】本製品は、出荷時、［LINE］ポートのナンバーディスプレイ機能が「自動」に設定されていますので、本製品の設定を変更することなくナンバーディスプレイサービスを利用できます。 ※ 回線分配器などで複数の機器を接続した場合、ナンバーディスプレイ機能が正常に動作しないことがありますのでご注意ください。【本製品の［TEL］ポートにナンバーディスプレイ機能付きアナログ電話機を接続する場合】本製品は、出荷時、［TEL］ポートのナンバーディスプレイ機能が「無効」に設定されています。「PBX設定」メニューの「内線個別設定」画面にある［TEL設定］項目で、［ナンバーディスプレイ］欄（☞P165）を「有効」に変更してからご使用ください。 ※ ［TEL］ポートに接続されたアナログ電話機の機能と異なる設定をした場合、着信や通話ができないことがあります。ツ一般加入電話の相手に発信 q受話器を上げる。 wダイヤルする。

(15)

15 [LAN] [TEL] 192.168.0.1 （LAN側のIPアドレス）無線アクセスポイント（増設分） ※7台以上の無線LAN端末を使用する場合 SR-60V VP-701 内線番号：101 内線番号：301 アナログ電話機 HUB 無線LAN端末 VP-701 内線番号：103 VP-701 内線番号：102 内線番号：201対応端末内線番号：202対応端末（構築例）【内線子機として使用する端末に内線番号を設定するときは】 ◎半角数字で2桁～7桁の番号にしてください。 ◎緊急通報（110、118、119）の番号は使用しないでください。 ◎｢0｣ではじまる番号を使用しないでください。 ※本製品の設定完了後、電話機本体側の設定をすると、内線電話としてご利用になれます。 ※内線設定、および操作については、ご使用になる端末に付属の取扱説明書を併せてご覧ください。本製品の子機として、［TEL］ポートに接続するアナログ電話機とは別に、IP電話機や対応端末を最大10台まで登録できます。 ※ 本製品で7台以上の無線IP携帯を使用したい場合や無線伝送可能領域を拡張したい場合は、無線アクセスポイントを増設してください。 ※2013年6月現在、弊社製VP-701、パナソニック社製IP電話機（KX-UT123NとKX-UT136N）が使用できます。 ※ 内線子機としてご使用になる端末ごとに、「内線番号」の設定が必要です。内線代表番号やプレフィクスなど、番号が重複しないように構築してください。（☞8章）

(16)

■ アクセスポイント機能について本製品は、［IEEE802.11a（W52）/b/g］規格の無線アクセスポイントとして機能します。 ※ 出荷時、本製品は、［IEEE802.11b/g］規格の無線LAN端末と通信します。 ※ ［IEEE802.11b/g］規格と［IEEE802.11a（W52）］規格の同時通信には、対応していません。 ※［IEEE802.11］規格（14CH）の無線LAN端末とは通信できません。 ■ 無線ネットワーク名（SSID）について本製品と無線LAN端末には、接続先を識別するための無線ネットワーク名として、SSID（またはESS ID）が設定されています。（☞P86） ※異なるSSIDを設定している無線LAN端末は接続できません。 ※ 暗号化を設定しない無線LAN端末がANY接続を許可するように設定されている場合、本製品のSSIDの設定に関係なく、この無線LAN端末から本製品にアクセスできます。 ANY接続を許可するように設定されている無線LAN端末からの接続を拒否する場合、ANY接続拒否機能を「有効」に変更してください。（☞P86） ANY接続拒否機能とWPS機能（☞P18、P35）との併用は、できません。【出荷時や全設定初期化時の暗号化設定値について】出荷時や全設定初期化時、［WPS状態表示］項目の［WPS状態］欄が「設定済」の表示になるまで、無線LAN端末との通信はできません。（☞P6、P35、P37）無線LAN端末を使用して接続するには、次の2とおりの方法があります。 ◎ WPS対応無線LAN端末を使用して、本製品のSSIDと暗号化を自動設定する。 ◎ 有線LAN端末から本製品の管理者用設定画面にアクセスして、手動でSSID、ネットワーク認証（WPA-PSK・ WPA2-PSK）、暗号化方式（TKIP・AES）、PSK（Pre-Shared Key）を設定する。【同時に使用できる無線LAN端末の台数について】本製品に多くの無線LAN端末が同時にアクセスすると、通信速度が著しく低下することがあります。同時に使用できる無線LAN端末の台数は、接続端末制限機能（☞P87）で仮想APごとに制限（最大63台）されますが、全仮想AP（ath0、ath1）の合計が10台を超えないように運用されることをおすすめします。【使用例】 [IEEE802.11b/g]規格対応の無線IP携帯 WPS対応無線LAN端末無線IP携帯 DHCPからIPを自動取得に設定 DHCPからIPを自動取得に設定 192.168.0.1 （LAN側のIPアドレス） SR-60V WPSに対応しない無線LAN端末無線IP携帯接続できると、［WIRELESS］ランプが緑色に点灯する

(17)

17 ■ 無線LANセキュリティーについて本製品は、無線LAN通信に必要な次のセキュリティーを搭載しています。詳細については、本書5章をご覧ください。 ◎ MACアドレスフィルタリングあらかじめ本製品の各仮想AP（ath0、ath1）に登録されたMACアドレスを持つ無線LAN端末だけにアクセスを許可、または拒否するときに使用します。（☞P42） ◎ WEP RC4★1 ［IEEE802.11］規格の頃から一般によく使用されてきた暗号化方式です。無線ネットワーク間で送受信するデータを、設定された文字列をもとに暗号化します。 ◎ TKIP/AES★2 WPA/WPA2、WPA-PSK/WPA2-PSKで使用できる暗号化方式です。 WPS機能（☞P18）で自動設定に使用される暗号化方式です。 ◎ WPA/WPA2 RADIUSサーバーで「IEEE802.1X」認証します。 ◎ WPA-PSK/WPA2-PSK RADIUSサーバーを使用しない簡易的な認証方式で、共有鍵（キー）を使用します。 WPS機能（☞P18）で自動設定に使用される認証方式です。 ◎ IEEE802.1X★3 RADIUSサーバーを使用して、無線LAN端末からのアクセスにユーザー認証を設ける機能です。 ★1 近年、ぜい弱性が指摘されている暗号化方式ですので、TKIPやAESの使用をおすすめします。 ★2 「TKIP」は、「WEP RC4」より強力な暗号化方式です。「AES」は、「TKIP」より強力な暗号化方式です。 ★3 WEP RC4以外の暗号化方式では使用できません。【ネットワーク認証と暗号化方式の対応について】

オープンシステム共有キーオープンシステム・共有キー _WPA2WPA _WPA2-PSKWPA-PSK IEEE802.1X

なし ○ × ○ × × × WEP RC4 ○ ○ ○ × × ○ TKIP × × × ○ ○ × AES × × × ○ ○ × 【不正アクセス防止のアドバイス】本製品に設定する暗号鍵（WEPキー）/共有鍵（Pre-Shared Key）は、容易に推測されないものにしてください。数字とアルファベット（大文字/小文字）を組み合わせた長く複雑なものにし、さらに定期的に暗号鍵を変更されることをおすすめします。

(18)

■ WPS（Wi-Fi Protected Setup）機能について Wi-Fiアライアンスが提唱する機能で、SSIDと暗号化（WPA-PSK/WPA2-PSK）を本製品とWPS機能対応無線 LAN端末（例：無線IP携帯）に自動設定できます。 ※ 本製品に自動設定されたSSIDと暗号化（WPA-PSK/WPA2-PSK）は、2台目以降のWPS機能対応無線LAN端末にも自動設定されます。 ※ WPS機能では、「WPA-PSK・WPA2-PSK」（ネットワーク認証）、「TKIP・AES」（暗号化方式）以外の暗号化を設定できません。 ※ WPS機能による自動設定の例については、本書3章（☞P35～P37）をご覧ください。 ※ WPS機能で無線LAN端末に自動設定したいSSIDと共有鍵（キー）を指定する場合の操作例については、本書3章（☞P37～P39）をご覧ください。

※ 自動設定の方法は、本製品の後面部にある〈WPS〉ボタンを使用する「プッシュボタン（Push Button Configu-ration）方式」と自動設定する相手のPINコードが必要な「PIN（Personal Identification Number）方式」を選択できます。 ※ WPS機能とANY接続拒否機能（☞P86）との併用は、できません。 ※ 出荷時や全設定初期化時、ath0の仮想APグループ（☞P20）でWPS機能を使用できます。なお、出荷時や全設定を初期化した状態では、［WPS状態表示］項目の［WPS状態］欄が「未設定」と表示されていますので、無線LAN端末との接続ができません。［WPS状態］欄を「設定済」とするためには、下図のように、WPS対応の無線LAN端末などを使用して本製品の暗号化自動設定を完了する、または暗号化を手動で設定する（☞P37）必要があります。 ※ WPS機能を使用できるのは、1つの仮想APグループだけです。有線LAN端末と接続する管理者用設定画面にアクセスする SSIDと共有鍵を設定する無線設定画面を表示する SR-60Vと同じ SSIDを選択する SR-60Vと同じ共有鍵を入力する【WPS機能を使用する場合】【WPS機能を使用しない場合】 WPS対応無線LAN端末 r q ［WIRELESS］ランプの点滅（緑色）を確認後、2分以内に手順e の操作を開始する WPS対応無線LAN端末側の自動設定操作を開始する数分後、［WIRELESS］ランプの点灯（緑色）を確認する w e q w e r t y ペン先などを利用後面部の〈WPS〉ボタンを押す後面部 SR-60V 無線IP携帯 DHCPからIPを自動取得に設定 WPSに対応しない無線LAN端末 SR-60V 無線IP携帯接続できると、［WIRELESS］ランプが緑色に点灯する DHCPからIP を自動取得に設定【〈WPS〉ボタンを操作しても［WIRELESS］ランプが緑色で点滅しないときは】

(19)

19 ■ ローミング機能について無線LAN端末（例：無線IP携帯）が移動しても、自動的に電波の状況のよい無線アクセスポイントに切り替えることによって、工場など広い場所で無線LAN端末が利用できる機能です。 ※ 移動する無線LAN端末（例：無線IP携帯）を7台以上で使用したい場合や無線伝送可能領域を拡張（ローミング）したい場合は、無線アクセスポイントを増設してください。有線LANへ HUB DHCPからIPを自動取得 [SSID]：｢WAVEMASTER-0｣ 192.168.0.1 192.168.0.2 [IEEE802.11g]規格 [SSID] ：｢WAVEMASTER-0｣［チャンネル］：｢001CH（2412MHz）｣ [IEEE802.11g]規格 [SSID] ：｢WAVEMASTER-0｣［チャンネル］：｢006CH（2437ＭHｚ）｣無線LAN端末（例：無線IP携帯）図に記載の数値は、設定例です。移動移動すると切り替わる SR-60V _{無線アクセス} ポイント（弊社製）【ローミング機能を使用するには】 ◎ 本製品と無線LAN端末は、無線ネットワーク名（SSID）や暗号化をすべて同じ設定にしてください。 ◎ DHCPサーバー機能が「有効」に設定されたネットワーク機器が同一ネットワーク内に複数存在すると、IPアドレスが重複して不測の事態になりますので、接続にはご注意ください。 ※出荷時、本製品のDHCPサーバー機能は、「有効」に設定されています。 ◎ 本製品に多くの無線LAN端末、または異なる無線LAN規格の端末が混在する環境でご使用になる場合は、電波干渉しないチャンネルを設定してください。上記の例で使用する無線LAN規格（IEEE802.11g）では、相手側と4チャンネル以上空けて設定してください。各無線LAN規格での電波干渉を回避するための説明については、チャンネル（☞P81～P82）、および11g保護機能（☞P83）をご覧ください。

(20)

■ 仮想AP機能について本製品1台で、使用条件（SSID/ネットワーク認証/暗号化方式）の異なる最大2グループの無線ネットワークを構築できます。 ※ 下記の図は、無線LAN端末をath0とath1の2つの仮想APグループに分けて使用する例です。仮想APグループの設定例については、本書40ページ～41ページをご覧ください。【仮想AP機能を使用するには】 ◎ 仮想APは、最大2グループ（ath0とath1）まで使用できます。 ◎ 仮想APグループ（ath0とath1）のSSIDが重複する場合は、登録できません。 ◎ 出荷時や全設定初期化時、ath1の仮想AP機能は、「無効」に設定されています。 [LAN] ［WAN］ SR-60V VP-701 VP-701 HUB インターネットインターネット（構築例） ath0の仮想APグループ ath1の仮想APグループ SSID：WAVEMASTER-1 暗号化：WEP RC4 64（40）無線LAN端末（例：無線IP携帯） SSID：WAVEMASTER-1 暗号化：WEP RC4 64（40） SSID：WAVEMASTER-0 暗号化：WPA-PSK・WPA2-PSK (TKIP・AES) 無線LAN端末（例：無線IP携帯）

(21)

21 ■ LAN側アクセス禁止機能について本製品に無線LANで接続する端末に対して、本製品に接続する有線LANやほかの仮想APのグループに所属する無線LAN端末への接続を遮断する機能です。 WEPだけに対応する無線LAN通信機能搭載の携帯ゲーム機器などが、本製品を介してインターネットで通信する場合、WEPによる無線LAN環境を利用しながら本製品へのセキュリティーレベルを確保できます。 ※ 「ath0」と「ath1」の仮想APグループを構成する場合、LAN側アクセス禁止機能を「有効」に設定した仮想APグループ（例：ath1）は、下記のアクセスが禁止されます。 ◎本製品と接続された有線LAN端末やファイルサーバーなどとのアクセス ◎異なる仮想APグループ（例：ath0）に所属する無線LAN端末へのアクセス ※ 本製品の設定画面、WAN側（インターネット）との通信、および同じ仮想APグループ（例：ath1）に所属する無線LAN端末どうしのアクセスは禁止されません。 ※ 本製品のSIPサーバーに登録（レジスト）されている内線子機（無線IP携帯、IP電話機（VP-701/KX-UTシリーズ））での通話には影響ありません。 ※ 仮想APグループ、およびLAN側アクセス禁止機能の設定例については、本書40ページ～41ページをご覧ください。 [LAN] ［WAN］ VP-701 HUB VP-701 インターネットインターネットファイルサーバー SR-60V （構築例） SSID：WAVEMASTER-0 暗号化：WPA-PSK・WPA2-PSK (TKIP・AES) ath0の仮想APグループ無線LAN端末（例：無線IP携帯） ath1の仮想APグループ SSID ：WAVEMASTER-1 暗号化：WEP RC4 64（40）無線LAN端末（例：無線携帯ゲーム機器） SSID ：WAVEMASTER-1 暗号化：WEP RC4 64（40）

(22)

本製品のDHCPサーバー機能をご使用になる場合本製品のTFTPサーバー機能により、電話機は本製品から設定データを取得して、自動的に設定を反映 ※再起動後、「完了しました」★_{表示から、内線番号の画面に切り替わります。} ★本製品側で [電話帳の利用]項目を「無効」に設定した場合は表示されません。固定IPアドレスでご使用になる場合（☞P23）電話機に固定IPアドレスを設定電話機の内蔵Webを「オープン」に設定電話機の内蔵Webを「オープン」に設定電話機のWEB画面にパソコンからアクセスして、プロビジョニング保守（TFTPサーバー）を設定（☞P30）本製品以外のDHCPサーバーをご使用になる場合（☞P24）電話機に割り当てられた IPアドレスを確認 ■ ご使用になるまでの流れ本製品に KX-UTシリーズの電話機を登録してご使用になる場合、下記のように接続するネットワーク環境により、初期導入時に電話機側でプロビジョニング設定が必要になることがあります。 ※ 本製品側で、ご使用になる電話機ごとの MACアドレス登録や内線番号などの設定が完了しているものとして説明しています。 ※電話機の操作や設定など、詳しくはご使用になる機器の取扱説明書と併せてご覧ください。電話機パソコン電話機電話機電話機 ※ 本製品のDHCPサーバー機能により、設定に必要なTFTPサーバー情報が電話機に通知されるため、右記の手順は不要です。

(23)

23 ■ 固定IPアドレスでご使用になる場合は固定IPアドレスでご使用になる場合は、初期導入時に電話機（KX-UTシリーズ）側でプロビジョニング設定が必要です。 ※電話機（KX-UTシリーズ）の操作、設定など、詳しくはご使用になる機器の取扱説明書をご覧ください。設定する電話機の電源を入れます。 ※ DHCPサーバーや既存のネットワークは、切りはなした状態にしてください。電話機に固定IPアドレスを設定します。 ※画面下のソフトボタンで操作、カーソルキーで設定項目の切替（上下）、カーソルの移動（左右）をします。電話機の内蔵Webを「オープン」に設定します。 ※画面下のソフトボタンで操作、カーソルキーで項目の切替（上下）、カーソルの移動（左右）をします。 q 電話機が起動したら、〈設定〉を押します。 w 「ネットワーク設定」を選択して、〈決定〉を押します。 e「ネットワーク」を選択して、〈決定〉を押します。 r 「アドレス指定」を選択して、〈決定〉を押します。 t IPアドレス、サブネットマスク★_{などを設定して、}_{〈決定〉を押します。} ★各設定項目は、カーソルキー（上下）で変更できます。 q 「内蔵Web」を選択して、〈決定〉を押します。 w 「オープン」を選択して、〈決定〉を押します。 e 〈戻る〉を2回押して、待受画面にします。

1

2

3

ネットワークエラーアドレス未設定設定ネットワーク LLDP–MED VLAN 通信速度/通信方式内蔵Web 戻る決定接続エラー（90001）サーバを確認/設定してください設定インフォメーション表示ネットワーク設定ネットワーク試験 ECOモードリスタート戻る決定内蔵Web ▲_▼ オープンクローズ戻る決定ネットワーク LLDP–MED VLAN 通信速度/通信方式内蔵Web 戻る決定ネットワーク LLDP–MED VLAN 通信速度/通信方式内蔵Web 戻る決定ネットワーク LLDP–MED VLAN 通信速度/通信方式内蔵Web 戻る決定アドレス自動取得アドレス指定戻る決定 IPアドレス ▲_▼ 00■.000.000.000 クリア決定

(24)

■ 本製品以外のDHCPサーバーをご使用になる場合は本製品以外の DHCPサーバーをご使用になる場合は、初期導入時に電話機本体（KX-UTシリーズ）側でプロビジョニング設定が必要です。 ※電話機本体（KX-UTシリーズ）の操作、設定など、詳しくはご使用になる機器の取扱説明書をご覧ください。電話機に割り当てられた IPアドレスを確認します。 ※画面下のソフトボタンで操作、カーソルキーで設定項目の切替（上下）、カーソルの移動（左右）をします。電話機の内蔵Webを「オープン」に設定します。 ※画面下のソフトボタンで操作、カーソルキーで項目の切替（上下）、カーソルの移動（左右）をします。 q 電話機が起動したら、〈設定〉を押します。 w 「インフォメーション表示」を選択して、〈決定〉を押します。 e カーソルキー（下）を押します。 r IPアドレスを確認して、〈戻る〉を押します。使用する DHCPサーバーから IPアドレスを自動取得できる状態で、設定する電話機の電源を入れます。

1

2

3

接続エラー（90001）サーバを確認/設定してください設定インフォメーション表示ネットワーク設定ネットワーク試験 ECOモードリスタート戻る決定ネットワーク接続エラー（90001）インフォメーション表示ネットワーク設定ネットワーク試験 ECOモードリスタート戻る決定ネットワーク LLDP–MED VLAN 通信速度/通信方式内蔵Web 戻る決定状態 ▲_▼ 未登録戻る内蔵Web ▲ ▼ オープンクローズ戻る決定 IPアドレス ▲_▼ 192.168.000.105 戻るインフォメーション表示ネットワーク設定ネットワーク試験 ECOモードリスタート戻る決定

(25)

25 ■ 電話機のWEB画面でプロビジョニング保守を設定するには同じネットワーク上のパソコンから、電話機の WEB画面にアクセスして、プロビジョニング保守（TFTPサーバー）を設定します。 ※電話機の WEB画面にアクセスするためには、電話機に設定された IPアドレス（☞P23、P24）が必要です。 WWWブラウザーを起動します。

1

WWWブラウザーのアドレスバーに、「http://[電話機のIPアドレス]/｣の形式で、電話機に設定されたIPアドレス（例：192.168.0.105）を入力します。

2

［Enter］キーを押します。［ユーザー名］と［パスワード］を求める画面が表示されます。

3

［ユーザー名］欄に「admin」、［パスワード］欄に「adminpass」を入力し、〈OK〉をクリックします。電話機の WEB画面が表示されます。

4

WEB画面上部の［保守］タブをクリックします。

5

WEB画面左側の「プロビジョニング保守」をクリックします。

6

http://192.168.0.105/ 入力する電話機を工場出荷時の状態に戻す場合はエラーを表示して、登録に失敗した場合は、下記の手順で電話機を初期化してください。 q 〈設定〉を押します。 w 「#136」をダイヤルして、〈決定〉を押します。 e「はい」を選択して、〈決定〉を押します。 r「実行しますか？」が表示されたら「はい」を選択して、〈決定〉を押します。確認音が鳴り、初期化するために電話機が再起動します [スタンダードファイルURL]欄に、「http://[本製品（TFTPサーバー）のIPアドレス]/{MODEL}_{MAC}. cfg｣の形式で、本製品に設定されたIPアドレス（例：192.168.0.1）を入力し、〈登録〉をクリックします。本製品から設定を自動的に取得するため、電話機本体が再起動します。【入力例】 http://192.168.0.1/{MODEL}_{MAC}.cfg 本製品の IPアドレス

7

(26)

■ 電話機のボタン機能について本製品に接続して内線子機として使用する場合のボタン機能について説明します。 ※電話機の操作など、詳しくはご使用になる機器の取扱説明書と併せてご覧ください。〈不在〉電話に応答できないときなど、あらかじめ不在設定しておくと、着信を拒否できます。 ※ 「不在転送」、「話中転送」、「不応答転送」（右図）は操作できません。これらの機能を使用するときは、本製品で設定したフレキシブルボタンや特番を操作してください。（☞P27）〈会議〉 3者会議通話をするときに使用します。通話中に〈会議〉、または〈保留〉を押します。会議に参加させたい内線子機へ発信し、応答確認後、〈会議〉を押します。〈フック〉通話中に押すと、通話を切断します。 ※ 転送中に〈フック〉、〈転送〉の順に押すと、転送を中止して元の通話に戻ります。〈再ダイヤル〉直前に電話をかけた相手に再ダイヤルするときに使用します。不在設定不在転送話中転送不応答転送戻る決定〈メッセージ〉留守番電話を確認するときに使用します。待受画面で操作すると、留守番電話操作メニュー（メインメニュー）にログインします。〈保留〉通話中の相手にしばらく待ってもらうときに押します。 ※ほかの電話機からは応答できません。〈転送〉通話を保留して転送するときに押します。 ※ 転送中に〈フック〉、〈転送〉の順に押すと、転送を中止して元の通話に戻ります。〈ミュート〉通話中に押すと、こちらの声が相手に聞こえなくなります。〈自動応答〉あらかじめ設定しておくと、数回鳴動したあと、自動的に応答（着信）します。

(27)

27 ■ 電話機のボタン機能について（つづき）フレキシブルボタン（1～24）と特番操作 KX-UT136Nに割り当てられたフレキシブルボタン機能は、下記のように、ほかの内線子機（KX-UT123Nなど）でも特番をダイヤルすると使用できます。ボタン割当ほかの内線子機備考（ダイヤル操作）ワンタッチ × あらかじめ本製品側で登録した電話番号にワンタッチで発信できる機能 DNキー × 外線状態通知キー × 外線発信キー × （外線発信特番プレフィクス + 相手先の電話番号）外線着信キー × パーク ○ （パーク保留・応答するための特番＋パーク番号（01～24））留守電開始/停止 ○ （留守電の開始と停止特番）着信おまたせ開始/停止 ○ （着信おまたせの開始と停止特番）不在転送切替 ○ （不在転送特番）不応答転送切替 ○ （不応答転送特番）話中転送切替 ○ （話中転送特番）昼夜切替 ○ （昼夜切替特番）外線着信転送切替 ○ （外線着信転送の切替特番）ヘッドセット △ ※KX-UT123Nではヘッドセット接続時有効音声呼出 ○ （音声呼出特番）

(28)

■ 発信操作について 1. ダイヤル発信する・受話器を上げ、電話番号をダイヤルする・電話番号をダイヤルして受話器を上げる ※ ダイヤルした電話番号に応じて、内線/外線に発信します。 2. ワンタッチで発信する・受話器を上げ、〈ワンタッチ〉を押す・〈ワンタッチ〉を押して受話器を上げる ※ あらかじめ本製品側で登録した電話番号に発信します。 3. 外線発信キーで発信する・受話器を上げ、〈外線発信キー〉を押して電話番号をダイヤルする・〈外線発信キー〉を押して電話番号をダイヤルして受話器を上げる 4. 電話帳から発信する〈電話帳〉、〈検索〉の順に操作して、相手先を選択してから受話器を上げる 5. 履歴から発信する q 〈履歴〉を押し、履歴（不在/着信/発信）を選択する w 相手先を選択してから受話器を上げる ■ 着信操作について 1. 内線着信に応答する・受話器を上げる（画面に表示されている発信元に応答する場合）・高速点滅（緑）している〈DNキー〉を押す 2. 外線着信に応答する・受話器を上げる（画面に表示されている発信元に応答する場合）・〈外線着信キー〉を押す・高速点滅（赤）している〈外線状態通知キー〉、または高速点滅（緑）している〈DNキー〉を押す 3. 応答を拒否する着信中に、〈拒否〉を押す ※ 一斉着信時など、ほかの内線子機が鳴動している場合を除き、発信元には話中音が聞こえます。 ※ アナログ回線からの着信時、発信元には呼出音が聞こえつづけます。 4. 代理で応答する自分以外の電話機が着信中に、代理応答の特番を押して、受話器を上げる ※ 外線からの着信は、高速点滅（赤）している〈外線状態通知キー〉でも代理応答できます。 ※ あらかじめ〈ワンタッチ〉に代理応答の特番を登録しておくと、同様に代理応答できます。 ■ 保留/転送操作について 1. 自己保留する（保留/解除）・通話中に、〈保留〉を押す・解除するときは、高速点滅（緑）している〈DNキー〉を押す 2. 転送する q 通話中に、〈転送〉を押す w 転送先の電話番号をダイヤルする e 応答確認後、〈実行キー〉を押す、または受話器を置く ※ 転送中に〈フック〉、〈転送〉の順に押すと、転送を 202 設定履歴電話帳電話帳 ▲ ▼ 10/500 戻る登録検索 202

(29)

この章では、管理者用の設定画面、アクセスしたときに表示される設定一覧について説明します。 1. 管理者用の設定画面にアクセスするときは ……… 30 2. 設定画面の名称と機能について ……… 31 3. 「設定一覧」画面 ……… 32 ■ 設定一覧（製品情報） ……… 32 ■ 設定一覧（ネットワーク） ……… 32 ■ 設定一覧（外線電話番号） ……… 32 4. 本製品のLAN側IPアドレスを変更するには ……… 33 29 【ご注意】本製品を出荷時の状態に戻した場合は、本製品のLAN側IPアドレスは、「192.168.0.1（出荷時の設定）」で動作します。出荷時の状態に戻すと、ご使用になる端末を内線子機としてご利用いただけなくなりますので、ご契約の回線接続業者から指定された回線種別と契約者番号、本製品に接続する電話機の内線番号などを設定しなおしてください。

(30)

本製品に接続したパソコンのWWWブラウザーから、管理者用の設定画面にアクセスする手順を説明します。 WWWブラウザーを起動し、WWWブラウザーのアドレスバーに｢http://本製品に設定されたLAN側IPアドレス/admin/｣を入力します。

1

［Enter］キーを押します。［ユーザー名］と［パスワード］を求める画面が表示されます。

2

［ユーザー名］欄に「admin」、［パスワード］欄に「admin」（出荷時の設定）を入力し、〈OK〉をクリックすると、管理者用の設定画面が表示されます。

3

※上図は、出荷時のLAN側IPアドレス（192.168.0.1）を入力した場合です。出荷時のLAN側IPアドレスを変更される場合は、本書33ページをご覧ください。 http://192.168.0.1/admin/ 入力する q入力する wクリック

(31)

31 q 設定画面選択メニュー各メニューのタイトル上にマウスポインターを合わせてクリックすると、そのメニューに含まれる画面名を表示します。 w 設定画面表示エリア［設定画面選択メニュー］で選択したメニューに含まれる画面名（例：ルーター機能設定/LAN設定）をクリックしたとき、その内容を表示します。 e 設定ボタン設定した内容の登録や取り消しをします。〈登録〉をクリックして、｢再起動が必要な項目が変更されています。｣と表示されるときは、〈登録して再起動〉をクリックすると、画面上で確定された内容が再起動後に有効となります。再起動中は、下記の画面を表示します。 ※ 再起動が完了（約60秒）するまで、［Back］と表示された文字の上にマウスポインターを移動してクリックしても、設定画面に戻りませんので、しばらくしてから再度クリックしてください。 ※ 表示画面によって、表示されるボタンの種類や位置が異なります。管理者用の設定画面の名称と各画面に含まれる項目を説明します。設定画面の構成について詳しくは、本書12章（☞P251）をご覧ください。 ※説明には、管理者用の「LAN設定」画面を使用しています。 q w e e 再起動中再起動するまでXX秒です。本体の起動を確認後、画面更新されない場合は、［Back］をクリックしてください。［Back］

(32)

本製品の製品情報や設定内容を一覧で表示します。

■ 設定一覧（製品情報）

ファームウェアのバージョン情報、本製品の本体MACアドレス（WAN/LAN/無線）を表示します。

■ 設定一覧（ネットワーク）

WAN側、LAN側のIPアドレスなど、ネットワーク情報を表示します。

■ 設定一覧（外線電話番号）

本製品に設定した回線（外線電話番号）を表示します。 ※ MACアドレスは、本製品のようなネットワーク機器がそれぞれ独自に持っている機器固有の番号で、12桁（0090C7××××××）で表示されています。 ※本製品本体に貼られているシリアルシール（☞P7）では、WAN側のMACアドレスを確認できます。 ※ 「WAN側動作モード設定」画面で［回線種別］項目、［回線設定］項目を設定すると、［WAN情報］欄にWAN側のIPアドレスを表示します。

(33)

33 本製品のLAN側IPアドレスを変更する手順について説明します。

設定のしかた

既存のネットワークと重複しないように設定します。【IPアドレスの割り当てかた】 IPアドレスは、「ネットワーク部」と「ホスト部」の2つの要素から成り立っています。出荷時の本製品のLAN側IPアドレス「192.168.0.1」（クラスC）を例とすると、最初の「192.168.0.」までが「ネットワーク部」で、残りの「1」を「ホスト部」といいます。「ネットワーク部」が同じIPアドレスを持つネットワーク機器（パソコンなど）は、同じネットワーク上にあると認識されます。さらに「ホスト部」によって同じネットワーク上にある各ネットワーク機器を識別しています。以上のことから、IPアドレスを割り当てるときは、次のことに注意してください。  同じネットワークに含めたいネットワーク機器に対しては、「ネットワーク部」をすべて同じにする  同じネットワーク上の機器に対して、「ホスト部」を重複させない  ネットワークアドレス（ホスト部の先頭および「0」）を割り当てない  ブロードキャストアドレス（ホスト部の末尾および「255」）を割り当てない「ルーター機能設定」 → 「LAN設定」「LAN設定」画面で、［LAN設定］項目の設定を変更します。設定した内容が有効になります。

1

※ IPアドレスの「ネットワーク部（例：192.168.0.）」を変更したときは、設定に使用する有線LAN端末の「ネットワーク部」についても本製品と同じに変更します。〈登録して再起動〉をクリックします。再起動完了（約60秒）後、変更したIPアドレスで本製品の設定画面にアクセスできることを確認します。

2

変更するクリック

(34)

この章では、本製品の無線LAN機能をご使用いただくために必要な基本設定の手順を説明しています。 1. WPS機能で無線ネットワーク名と暗号化を自動設定するには ……… 35 2. 無線LAN端末に自動設定したい無線ネットワーク名と暗号化を設定するには ……… 37 3. 仮想AP機能とLAN側アクセス禁止機能を設定するには ……… 40 4. MACアドレスフィルタリングを設定するには ……… 42

(35)

35

「無線LAN設定」 → 「WPS設定」

WPS（Wi-Fi Protected Setup）機能により、自動生成されるネットワーク名（SSID）と共有鍵（Pre-Shared Key）を本製品とWPS対応無線LAN端末に自動設定します。 ※ 本製品に手動で設定したネットワーク名（SSID）と共有鍵（Pre-Shared Key）を、WPS対応無線LAN端末に WPS機能で自動設定をする場合は、「無線LAN端末に自動設定したい無線ネットワーク名と暗号化を設定するには」（☞P37～P39）をご覧ください。 ※ WPS機能と併用できない暗号化（オープンシステム、共有キー、WPA、WPA2、IEEE802.1X）でも使用される場合は、「3.仮想AP機能とLAN側アクセス禁止機能を設定するには」（☞P40～P41）を参考に設定してください。

■ WPS機能の設定を確認する

本製品のWPS機能は、出荷時や全設定初期化時の状態から使用できます。本製品の後面部にある〈WPS〉ボタンを操作（☞P36）しても［WIRELESS］ランプが緑色で点滅しないときは、下記の手順で、WPS機能で自動設定する仮想APのインターフェース名（ath0、ath1）を選択してください。 ※ インターフェース名を設定すると、本製品の後面部にある〈WPS〉ボタンの操作が有効になります。 ※ 「プッシュボタン方式」（☞P101）を例に説明します。「無線LAN設定」メニュー、「WPS設定」の順にクリックします。「WPS設定」画面を表示します。

1

［使用するインターフェース］欄でWPS機能を使用する仮想APを選択（例：ath0）して、〈登録して再起動〉をクリックします。

※ 「ath1」を選択したときは、「仮想AP設定」画面で、「ath1」の仮想AP機能を「有効」に変更するまで使用できません。（ath1の使用は、仮想AP機能の設定が必要です。）

2

「ネットワーク認証・暗号化方式：WPSと併用できない設定です」と表示されたときは、「仮想AP設定」画面で、使用する仮想APの暗号化方式を「なし」に変更してください。 wクリック q選択する手順2の操作後、選択したインターフェース名のWPS機能が有効になります。［WPS状態表示］項目には、自動設定を開始するまで、「未設定」と表示されます。 ※ 自動設定を開始するには、下記の画面上に表示された〈開始〉ボタンをクリックする方法と、次ページで説明する本製品の後面部にある〈WPS〉ボタンを押す方法があります。

3

【ご参考に】 PIN方式を使用する場合は、WPS 機能有効後に選択してください。 ※ 再起動の前に、「PIN方式」を選択しても、再起動後に「プッシュボタン方式」に戻ります。【ご参考に】近くで複数の無線アクセスポイントが稼働している環境などで、WPS対応無線LAN端末（無線IP携帯）から無線アクセスポイントを検索したとき、表示されるSSIDです。（☞次ページにつづく）クリック

(36)

ネットワーク名（SSID）と共有鍵（Pre-Shared Key）の内容を本製品とWPS対応無線LAN端末に自動設定する操作手順を説明します。

■ 〈WPS〉ボタンで自動設定を開始する

無線LAN端末（無線IP携帯）は、WPS対応のものをご用意ください。 ※ 無線LAN端末（無線IP携帯）側の自動設定について詳しくは、お使いになる端末の取扱説明書をご覧ください。本製品の〈WPS〉ボタンを押します。 ※ ケーブルなどが接続されていて直接押せないときは、ペン先などを利用して、押してください。本製品の［WIRELESS］ランプが緑色に点滅していることを確認します。 ※ 無線LAN端末（無線IP携帯）側の操作は、本製品の操作から2分以内に開始してください。本製品の場合、2分以上経過すると設定に失敗します。この場合、［WIRELESS］ランプ赤色の点滅に切り替わり、約20秒後に消灯しますので、はじめから操作をやりなおしてください。 ※ ［WIRELESS］ランプ以外の状態は、本製品のご使用環境によって異なります。 WPS対応無線LAN端末側の自動設定操作を開始します。 ※ 本製品の出荷時や全設定初期化時のSSIDは、WAVEMASTER-0です。 ※ WPS対応無線LAN端末の操作方法は、お使いの端末の取扱説明書でご確認ください。

1

2

3

ペン先などを利用 SR-60V 後面部 WPS対応無線LAN端末無線IP携帯 DHCPからIPを自動取得に設定 SR-60V 前面部点滅（緑色） WPS設定が完了すると、本製品の［WIRELESS］ランプが緑色に点灯します。 ※ ［WIRELESS］ランプ以外の状態は、本製品のご使用環境によって異なります。

4

SR-60V 前面部 WPS設定完了後、点灯（緑色）
