PowerPoint プレゼンテーション

(1)

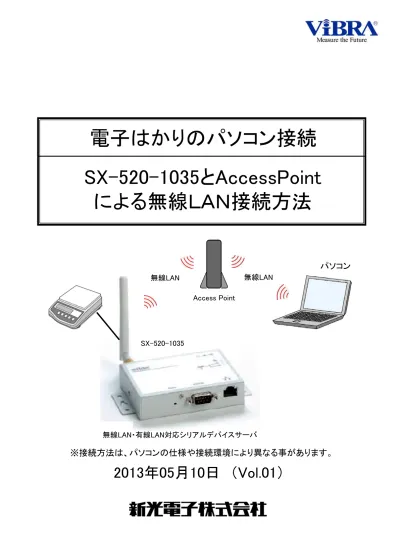

SX-520-1035とAccessPointによる無線ＬＡＮ接続方法

2013年05月10日　（Vol.01）

SX-520-1035とAccessPoint

による無線ＬＡＮ接続方法

SX-520-1035 Access Point

パソコン

無線LAN

電子はかりのパソコン接続

無線LAN・有線LAN対応シリアルデバイスサーバ無線LAN

※接続方法は、パソコンの仕様や接続環境により異なる事があります。

(2)

目　次

タイトル

Page

１．機器の接続例と準備する機材

2 ２．セットアップの流れ

4 ３．セットアップ方法

5 手順１

：ＳＸ-520-1035の有線LAN接続

5 手順２

：デバイスサーバ　ＳＸ-520-1035の設定

6 手順３

：電子はかりをデバイスサーバ　ＳＸ-520-1035に接続

9 手順４

：ＳＸ-520-1035付属アプリケーションのインストール

10 手順５

：電子はかりとＰＣとの接続

13 手順６

：電子はかりからのデータのデータ取込ソフトによるパソコン取込

14 ４．データ取込ソフトの紹介

17 ５．お問い合わせ、ご依頼先

18

(3)

１．機器の接続例と準備する機材

有線ＬＡＮ（イーサーネット）ＨＵＢＬＡＮケーブル (セットアップに使用) RS-232Cケーブルパソコン

1）機器の接続例

ＨＵＢ・電子はかりのRS-232C出力とＳＸ-520-1035を　RS-232Cケーブルで接続・SX-520-1035を有線ＬＡＮ（イーサーネット）に　ＬＡＮケーブルで接続（設定用）・Access Pointを有線ＬＡＮ（イーサーネット）に接続・パソコン（無線LAN対応など）を準備電子はかり電子はかりをSX-520-1035と Access Pointを使用して、無線ＬＡＮでパソコンに接続する例は次の通りです。

2）準備する機材

準備する機材は下記の通りです。Ｎｏ機　材備　考 1 電子はかり RS-232C出力付き 2 SX-520-1035 無線LAN・有線LAN対応シリアルデバイスサーバ 3 RS-232Cケーブル電子はかりの出力コネクタの種類によりケーブル仕様が変ります。次ページの「RS-232Cケーブル」を参照。 4 ＬＡＮケーブル　SX-520-1035を有線ＬＡＮに接続するケーブル 5 ＨＵＢ有線ＬＡＮの状況に合せてご準備ください。 6 Access Point 無線ＬＡＮ親機（無線ＬＡＮルータ） 7 パソコン電子はかりと接続するパソコンをご準備ください。 8 データ取込ソフト弊社製　データ取込ソフトの「RTS（ｼﾝｸﾞﾙﾁｬﾝﾈﾙ版）」または「RTS-M（ﾏﾙﾁﾁｬﾝﾈﾙ版）」をご準備ください。 RTSは、弊社ホームページから無料でダウンロードできます。　http://www.vibra.co.jp/download/software/ RTS-Mは有料となりますので、お問合せください。＜データ取込ソフト＞　・RTS　または　RTS-M RS-232C 出力付き無線ＬＡＮ Access Point SX-520-1035 パソコン

(4)

１．接続例と準備する機材

3）RS-232Cケーブル

・電子はかりのRS-232C出力コネクタは、「D-SUB9Pin」と「Din5Pin」の２種類あります。　それぞれのコネクタ用のケーブル仕様を次に示します。 ①D-SUB9Pin

D-sub 9Pin メス D-sub 9Pin メス

クロスケーブル

RS-232Cケーブル

※ケーブルは、市販されておりますので、ケーブル長を状況に合せて決め、ご準備ください。

②Din5Pin

Din5Pin オス D-sub 9Pin メス

RS-232Cケーブル

SX-520-1035 電子はかり

(5)

２．セットアップの流れ

手順１：ＳＸ-520-1035の有線LAN接続

手順３：電子はかりをデバイスサーバ　ＳＸ-520-1035に接続

手順４：ＳＸ-520-1035付属アプリケーションのインストール

手順５：電子はかりとＰＣとの接続

手順６

：電子はかりからのデータのデータ取込ソフトによるパソコン取込

電子はかりの有線ＬＡＮ接続のセットアップは、次の手順で行います。

手順２：デバイスサーバ　ＳＸ-520-1035の設定

セットアップ完了

機材の準備

P.5 P.6 P.9 P.10 P.13 P.14

(6)

３．セットアップ方法

手順１：ＳＸ-520-1035の有線LAN接続

有線ＬＡＮ（イーサーネット）ＨＵＢＬＡＮケーブルＨＵＢ SX-520-1035

①

SX-520-1035を有線LANと接続

②

ACアダプタの接続

③

動作の確認

有線LAN（イーサーネット）HUBへＬＡＮケーブルＬＡＮケーブル SX-520-1035にLANケーブルを接続し、もう一方を有線LAN（イーサーネット）HUBに接続します。電源コンセント ACアダプタ SX-520-1035にACアダプタを接続し、電源プラグを電源コンセントに差し込みます。 SX-520-1035の橙LED(電源ステータスLED)が点灯して、緑LED(ネットワークステータスLED) または、黄色LED(ネットワークステータスLED)のいずれかが点灯していることを確認します。

事前に

Access Point

は、ＬＡＮに

接続しておきます。

※事前に

Access Point

は、ＬＡＮに接続しておきます。

Access Point ＷＥＰキーなど設定条件を確認しておきます。＜SX-520-1035の接続条件＞

(7)

３．セットアップ方法

手順２：デバイスサーバ　ＳＸ-520-1035の設定

①

SX-520-1035に付属の「Serial Device Server Setup CD」をパソコンにセットします。

パソコン

Serial Device Server Setup CD

②

CDは、自動起動し、次の初期画面が表示されます。

初期画面 ※自動起動しない場合は、　CD内の「Autorun」で起動して　ください。

・「デバイスサーバーの設定」をクリックします。

指定（クリック）

③

接続するLANが、「Wired(有線)」か「Wireless(無線)」かの設定画面で「

Wired(有線) 」を

指定します。

指定（クリック） ※Win XP(SP2以降)の場合、下記の　メッージが表示されます。　「はい」をクリックしてください。「はい」をクリック ※Win Vistaの場合は、ユーザーアカウント　制御画面が表示されます。　「続行」をクリックします。 ※セット方法の例は、Win XPをメインに紹介しております。　また、SetupプログラムやＯＳのバージョンや種類により異なる場合があります。

(8)

３．セットアップ方法

④

Serial Device Server Setupが起動します。　「次へ」をクリックします。

「次へ」をクリック

⑤

使用許諾契約画面が表示されます。内容を確認して同意したら、「はい」をクリックします。

「はい」をクリック

⑥

デバイスサーバーの検索が行われ、SX-520が表示されますので、選択して、「次へ」

　をクリックします。

SX-520が表示されるので、選択する。「次へ」をクリック

(9)

３．セットアップ方法

⑦

TCP/IPを設定します。

※DHCPサーバーを使用してIPアドレスを　自動取得する場合は、「IPアドレスを自動的　に取得」を選択します。 ※任意のIPアドレスを設定する場合は、「IPア　ドレスを設定」を選択し、IPアドレスを設定し　ます設定が終了したら、「次へ」をクリックします。「次へ」をクリック

⑧

無線LANの設定画面で、

Access Pointのネットワークキーを入力し、

Access Pointと

　接続します。

Access Pointを使用するので「無線設定を行わない」は、選択しない！「次へ」をクリック

⑨

設定した内容を確認して、「実行」をクリックします。

「実行」をクリックネットワークキー（WEPキー）を入力

(10)

３．セットアップ方法

⑩

Serial Device Server Setupのセットアップ完了

※下記画面が表示されると、セットアップ完了です。

手順３：電子はかりをデバイスサーバ　ＳＸ-520-1035に接続

⑪

設定を有効にする為、ＳＸ-520-1035の電源コンセントとＬＡＮケーブルを一度抜きます。

電源コンセントを抜きます。ＬＡＮケーブルを抜きます。電源コンセント ACアダプタ

①

ＳＸ-520-1035の電源コンセント接続します。

②

ＳＸ-520-1035にRS-232Cケーブルで電子はかりを接続します。

※無線ＬＡＮの接続なのでＬＡＮケーブル

　を接続しないで、電源を入れます。

※ＬＡＮケーブルを接続して、電源を

　入れると有線ＬＡＮの設定になります。

(11)

３．セットアップ方法

手順４：ＳＸ-520-1035付属アプリケーションのインストール

①

SX-520-1035に付属の「Serial Device Server Setup CD」をパソコンにセットします。

Serial Device Server Setup CD

② アプリケーションのインストールをクリックします。

初期画面

指定（クリック）

③

SX Virtual Link for Serial Device Server インストールウィザードが起動します。

　「次へ」をクリックします。

「次へ」をクリックパソコン

※ 「デバイスサーバーの設定」から

　継続した場合は、表示されないで

　場合があります。

(12)

３．セットアップ方法

④

使用許諾契約画面が表示されます。内容を確認して同意したら、「はい」をクリックします。

「はい」をクリック

⑤

インストール先フォルダを指定して、「次へ」をクリックします。

⑥

スタートメニューに表示されるグループ名を指定して、「次へ」をクリックします。

⑦

「開始」をクリックし、インストールを開始します。

(13)

３．セットアップ方法

⑧

ソフトウェアのインストールに関する確認画面が表示されます。

【Windows XPの場合】「続行」をクリックします。 ※ Windows XP(SP2以降) のパソコンでインス　トールすると下記のメッセージが表示されます。「はい」をクリックします。【Windows Vistaの場合】

・Windows セキュリティ画面が表示されます。

　「インストール」をクリックします。

　　　　　↓

・再度、

「インストール」をクリックします。

　　　　　↓

・XPと同様にファイアウォール関連のメッセイジが表示されます。

　「はい」をクリックします。

⑨

自動接続の動作を、使用の環境に合せて選択し、「次へ」を選びます。

「次へ」をクリックします。

⑪

アプリのインストール完了

「完了」をクリックします。

⑩

ハードウェアのインストールが開始されます。

「次へ」「続行」「完了」（Win　XPの例）

(14)

３．セットアップ方法

手順５：電子はかりとＰＣとの接続

①

タスクトレイに表示されたSX Virtual Link for Serial Device Server のアイコンを

　クリック、またはWindowsのスタートメニューから選んで起動し、接続します。

「接続ボタン」

「切断ボタン」

ＣＯＭポートのＮｏが表示されます

デバイスのプロパティで接続の

詳細情報が確認できます。

アイコン

(15)

３．セットアップ方法

手順６：電子はかりからのデータのデータ取込ソフトによるパソコン取込

①データ取込ソフトの「RTS（ｼﾝｸﾞﾙﾁｬﾝﾈﾙ版）」または「RTS-M（ﾏﾙﾁﾁｬﾝﾈﾙ版）をインス

　トールします。

　※RTS及びRTS-Mのインストールや操作の方法は、取扱説明書をご覧ください。

②データ取込ソフトを起動します。

RTSの起動画面

RTS-Mの起動画面

(16)

３．セットアップ方法

③データ取込ソフトの設定とデータの取り込み

【RTSの設定とデータの取り込み】

RTSの起動画面

_{「RS設定」ボタンをクリックします。} COMポートの設定（Serial Device Server 　に合わせる）ボーレートの設定（電子はかりの設定　に合わせる） a. COMポートとボーレートを設定します。 b. 「テスト」ボタンを押します。 c. 「秤との接続テスト」　→　ＯＫ　と　重量データが表示されれば設定が完了し、　データの取り込みが可能となります。 d. 「設定」ボタンを押して、接続条件を設定（登録）します。 e. RTSソフトを「スタート」し、データの取り込みを行います。「テスト」ボタン重量表示テスト結果表示

(17)

３．セットアップ方法

【RTS-Mの設定とデータの取り込み】

RTS-Mの起動画面

_{「RS設定」ボタンをクリックします。}

COMポートの設定（Serial Device Server 　に合わせる）ボーレートの設定（電子はかりの設定　に合わせる） a. COMポートとボーレートを設定します。 b. 「テスト」ボタンを押します。 c. 「秤との接続テスト」　→　ＯＫ　と　重量データが表示されれば設定が完了し、　データの取り込みが可能となります。 d. 「設定」ボタンを押して、接続条件を設定（登録）します。 e. RTSソフトを「スタート」し、データの取り込みを行います。「テスト」ボタン重量表示 _{テスト結果表示}

(18)

４．データ取込ソフトの紹介

1）RTS （ｼﾝｸﾞﾙﾁｬﾝﾈﾙ版）

2）RTS-M （ﾏﾙﾁﾁｬﾝﾈﾙ版）

(19)

５．お問い合わせ、ご依頼先

1）お問い合わせ

2）ご依頼

※お問合せは、弊社ホームページの「お問い合わせ」からお願いします。

http://www.vibra.co.jp/contact/contact/

※機材などのご購入のご依頼は、最寄の営業部、営業所にお願いします。

●東京営業部

●関西営業部

●名古屋営業所

〒113-0034 東京都文京区湯島3-9-11

TEL：03-3831-1051 FAX：03-3831-9659

〒651-2132 神戸市西区森友2-15-2

TEL：078-921-2551 FAX：078-921-2552

〒451-0051 名古屋市西区則武新町3-7-6

TEL：052-561-1138 FAX：052-561-1158
