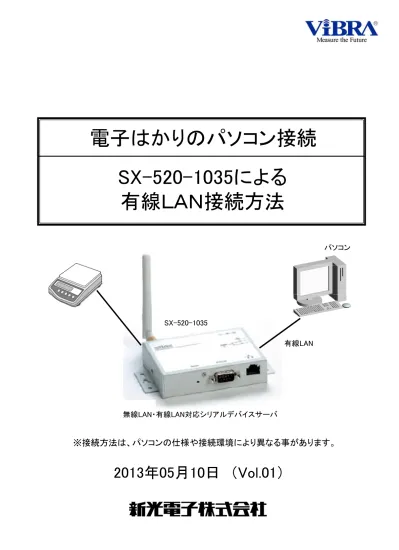

SX-520-1035の有線LAN 接続方法
2013年05月10日 （Vol.01）
SX-520-1035 有線LAN パソコンSX-520-1035による
有線ＬＡＮ接続方法
電子はかりのパソコン接続
無線LAN・有線LAN対応シリアルデバイスサーバ ※接続方法は、パソコンの仕様や接続環境により異なる事があります。SX-520-1035の有線LAN 接続方法
目 次
タ イ ト ル Page１．機器の接続例と準備する機材
2２．セットアップの流れ
4３．セットアップ方法
5 手順１ ：ＳＸ-520-1035の有線LAN接続 5 手順２ ：デバイスサーバ ＳＸ-520-1035の設定 6 手順３ ：電子はかりをデバイスサーバ ＳＸ-520-1035に接続 9 手順４ ：ＳＸ-520-1035付属アプリケーションのインストール 10 手順５ ：電子はかりとＰＣとの接続 13 手順６ ：電子はかりからのデータのデータ取込ソフトによるパソコン取込 14４．データ取込ソフトの紹介
17５．お問い合わせ、ご依頼先
18SX-520-1035の有線LAN 接続方法
１．機器の接続例と準備する機材
有線ＬＡＮ（イーサーネット） ＨＵＢ ＬＡＮケーブル RS-232Cケーブル パソコン 1）機器の接続例 ＨＵＢ SX-520-1035 ・電子はかりのRS-232C出力とＳＸ-520-1035を RS-232Cケーブルで接続 ・SX-520-1035を有線ＬＡＮ（イーサーネット）に ＬＡＮケーブルで接続 ・パソコンをＬＡＮに接続 電子はかり 電子はかりをSX-520-1035を使用し、有線ＬＡＮで パソコンに接続する例は次の通りです。 2）準備する機材 準備する機材は下記の通りです。 Ｎｏ 機 材 備 考 1 電子はかり RS-232C出力付き 2 SX-520-1035 無線LAN・有線LAN対応シリアルデバイスサーバ 3 RS-232Cケーブル 電子はかりの出力コネクタの種類によりケーブル仕様 が変ります。 次ページの「RS-232Cケーブル」を参照。 4 ＬＡＮケーブル SX-520-1035を有線ＬＡＮに接続するケーブル 5 ＨＵＢ 有線ＬＡＮの状況に合せてご準備ください。 6 パソコン 電子はかりと接続するパソコンをご準備ください。 7 データ取込ソフト 弊社製 データ取込ソフトの「RTS（ｼﾝｸﾞﾙﾁｬﾝﾈﾙ版）」 または「RTS-M（ﾏﾙﾁﾁｬﾝﾈﾙ版）」をご準備ください。 RTSは、弊社ホームページから無料でダウンロードでき ます。 http://www.vibra.co.jp/download/software/ RTS-Mは有料となりますので、お問合せください。 ＜データ取込ソフト＞ ・RTS または RTS-M RS-232C 出力付き ＬＡＮケーブルSX-520-1035の有線LAN 接続方法
１．接続例と準備する機材
3）RS-232Cケーブル ・電子はかりのRS-232C出力コネクタは、「D-SUB9Pin」と「Din5Pin」の２種類あります。 それぞれのコネクタ用のケーブル仕様を次に示します。 ①D-SUB9PinD-sub 9Pin メス D-sub 9Pin メス
クロスケーブル
RS-232Cケーブル
※ケーブルは、市販されておりますので、ケーブル長を状況に合せて決め、ご準備ください。
②Din5Pin
Din5Pin オス D-sub 9Pin メス
RS-232Cケーブル
SX-520-1035 電子はかり
SX-520-1035 電子はかり
SX-520-1035の有線LAN 接続方法
２．セットアップの流れ
手順１ ：ＳＸ-520-1035の有線LAN接続 手順３ ：電子はかりをデバイスサーバ ＳＸ-520-1035に接続 手順４ ：ＳＸ-520-1035付属アプリケーションのインストール 手順５ ：電子はかりとＰＣとの接続 手順６ ：電子はかりからのデータのデータ取込ソフトによるパソコン取込 電子はかりの有線ＬＡＮ接続のセットアップは、次の手順で行います。 手順２ ：デバイスサーバ ＳＸ-520-1035の設定セットアップ完了
機材の準備
P.5 P.6 P.9 P.10 P.13 P.14SX-520-1035の有線LAN 接続方法
３．セットアップ方法
手順１ ：ＳＸ-520-1035の有線LAN接続 有線ＬＡＮ（イーサーネット） ＨＵＢ ＬＡＮケーブル パソコン ＨＵＢ SX-520-1035 ① SX-520-1035を有線LANと接続 ② ACアダプタの接続 ③ 動作の確認 有線LAN（イーサーネット）HUBへ ＬＡＮケーブル ＬＡＮケーブル SX-520-1035にLANケーブルを接続し、もう一方を 有線LAN（イーサーネット）HUBに接続します。 電源コンセント ACアダプタ SX-520-1035にACアダプタを接続し、電源プラグを 電源コンセントに差し込みます。 SX-520-1035の橙LED(電源ステータスLED)が点灯して、緑LED(ネットワークステータスLED) または、黄色LED(ネットワークステータスLED)のいずれかが点灯していることを確認します。 事前にパソコンは、ＬＡＮに接続 しておきます。 ※事前にパソコンは、ＬＡＮに接続しておきます。SX-520-1035の有線LAN 接続方法
３．セットアップ方法
手順２ ：デバイスサーバ ＳＸ-520-1035の設定
① SX-520-1035に付属の「Serial Device Server Setup CD」をパソコンにセットします。
パソコン
Serial Device Server Setup CD
② CDは、自動起動し、次の初期画面が表示されます。 初期画面 ※自動起動しない場合は、 CD内の「Autorun」で起動して ください。 ・「デバイスサーバーの設定」をクリックします。 指定（クリック） ③ 接続するLANが、「Wired(有線)」か「Wireless(無線)」かの設定画面で「 Wired(有線) 」を 指定します。 指定（クリック） ※Win XP(SP2以降)の場合、下記の メッージが表示されます。 「はい」をクリックしてください。 「はい」をクリック ※Win Vistaの場合は、ユーザーアカウント 制御画面が表示されます。 「続行」をクリックします。 ※セット方法の例は、Win XPをメインに紹介しております。 また、SetupプログラムやＯＳのバージョンや種類により異なる場合があります。
SX-520-1035の有線LAN 接続方法
３．セットアップ方法
④ Serial Device Server Setupが起動します。 「次へ」をクリックします。
「次へ」をクリック ⑤ 使用許諾契約画面が表示されます。内容を確認して同意したら、「はい」をクリックします。 「はい」をクリック ⑥ デバイスサーバーの検索が行われ、SX-520が表示されますので、選択して、「次へ」 をクリックします。 SX-520が表示されるので、選択する。 「次へ」をクリック
SX-520-1035の有線LAN 接続方法
３．セットアップ方法
⑦ TCP/IPを設定します。 ※DHCPサーバーを使用してIPアドレスを 自動取得する場合は、「IPアドレスを自動的 に取得」を選択します。 ※任意のIPアドレスを設定する場合は、「IPア ドレスを設定」を選択し、IPアドレスを設定し ます 設定が終了したら、「次へ」をクリックします。 「次へ」をクリック ⑧ 無線LANの設定画面で、無線ＬＡＮは使用しないので、「無線設定を行わない」を選択 します。 「無線設定を行わない」を設定 「次へ」をクリック ⑨ 設定した内容を確認して、「実行」をクリックします。 「実行」をクリック ※画面は、DHCPサーバーを使用してIPアドレスを 自動取得した場合の例SX-520-1035の有線LAN 接続方法
３．セットアップ方法
⑩ Serial Device Server Setupのセットアップ完了
※下記画面が表示されると、セットアップ完了です。 手順３ ：電子はかりをデバイスサーバ ＳＸ-520-1035に接続 ⑪ 設定を有効にする為、ＳＸ-520-1035の電源コンセントとＬＡＮケーブルを一度抜きます。 電源コンセントを抜きます。 ＬＡＮケーブルを抜きます。 ＬＡＮケーブル 電源コンセント ACアダプタ ① ＳＸ-520-1035の電源コンセントとＬＡＮケーブルを再度接続します。 ② ＳＸ-520-1035にRS-232Cケーブルで電子はかりを接続します。
SX-520-1035の有線LAN 接続方法
３．セットアップ方法
手順４ ：ＳＸ-520-1035付属アプリケーションのインストール
① SX-520-1035に付属の「Serial Device Server Setup CD」をパソコンにセットします。
パソコン
Serial Device Server Setup CD
② アプリケーションのインストールをクリックします。
初期画面
指定（クリック）
③ SX Virtual Link for Serial Device Server インストールウィザードが起動します。 「次へ」をクリックします。
「次へ」をクリック
※ 「デバイスサーバーの設定」から 継続した場合は、表示されないで 場合があります。
SX-520-1035の有線LAN 接続方法
３．セットアップ方法
④ 使用許諾契約画面が表示されます。内容を確認して同意したら、「はい」をクリックします。 「はい」をクリック ⑤ インストール先フォルダを指定して、「次へ」をクリックします。 「次へ」をクリック ⑥ スタートメニューに表示されるグループ名を指定して、「次へ」をクリックします。 「次へ」をクリック ⑦ 「開始」をクリックし、インストールを開始します。SX-520-1035の有線LAN 接続方法
３．セットアップ方法
⑧ ソフトウェアのインストールに関する確認画面が表示されます。 【Windows XPの場合 】 「続行」をクリックします。 ※ Windows XP(SP2以降) のパソコンでインス トールすると下記のメッセージが表示されます。 「はい」をクリックします。 【Windows Vistaの場合】 ・Windows セキュリティ画面が表示されます。 「インストール」をクリックします。 ↓ ・再度、 「インストール」をクリックします。 ↓ ・XPと同様にファイアウォール関連のメッセイジが表示されます。 「はい」をクリックします。 ⑨ 自動接続の動作を、使用の環境に合せて選択し、「次へ」を選びます。 「次へ」をクリックします。 ⑩ ハードウェアのインストールが開始されます。 ⑪ アプリのインストール完了 「完了」をクリックします。 「次へ」 「続行」 「完了」 （Win XPの例）SX-520-1035の有線LAN 接続方法
３．セットアップ方法
手順５ ：電子はかりとＰＣとの接続
① タスクトレイに表示されたSX Virtual Link for Serial Device Server のアイコンを クリック、またはWindowsのスタートメニューから選んで起動し、接続します。 「接続ボタン」 「切断ボタン」 ＣＯＭポートのＮｏが表示されます デバイスのプロパティで接続の 詳細情報が確認できます。 アイコン
SX-520-1035の有線LAN 接続方法
３．セットアップ方法
手順６ ：電子はかりからのデータのデータ取込ソフトによるパソコン取込 ①データ取込ソフトの「RTS（ｼﾝｸﾞﾙﾁｬﾝﾈﾙ版）」または「RTS-M（ﾏﾙﾁﾁｬﾝﾈﾙ版）をインス トールします。 ※RTS及びRTS-Mのインストールや操作の方法は、取扱説明書をご覧ください。 ②データ取込ソフトを起動します。 RTSの起動画面 RTS-Mの起動画面SX-520-1035の有線LAN 接続方法
３．セットアップ方法
③データ取込ソフトの設定とデータの取り込み 【RTSの設定とデータの取り込み】 RTSの起動画面 「RS設定」ボタンをクリックします。 COMポートの設定 （Serial Device Server に合わせる） ボーレートの設定 （電子はかりの設定 に合わせる） a. COMポートとボーレートを設定します。 b. 「テスト」ボタンを押します。 c. 「秤との接続テスト」 → ＯＫ と 重量データが表示されれば設定が完了し、 データの取り込みが可能となります。 d. 「設定」ボタンを押して、接続条件を設定（登録）します。 e. RTSソフトを「スタート」し、データの取り込みを行います。 「テスト」ボタン 重量表示 テスト結果表示SX-520-1035の有線LAN 接続方法
３．セットアップ方法
【RTS-Mの設定とデータの取り込み】
RTS-Mの起動画面 「RS設定」ボタンをクリックします。
COMポートの設定 （Serial Device Server に合わせる） ボーレートの設定 （電子はかりの設定 に合わせる） a. COMポートとボーレートを設定します。 b. 「テスト」ボタンを押します。 c. 「秤との接続テスト」 → ＯＫ と 重量データが表示されれば設定が完了し、 データの取り込みが可能となります。 d. 「設定」ボタンを押して、接続条件を設定（登録）します。 e. RTSソフトを「スタート」し、データの取り込みを行います。 「テスト」ボタン 重量表示 テスト結果表示
SX-520-1035の有線LAN 接続方法
４．データ取込ソフトの紹介
1）RTS （ｼﾝｸﾞﾙﾁｬﾝﾈﾙ版）
2）RTS-M （ﾏﾙﾁﾁｬﾝﾈﾙ版）
