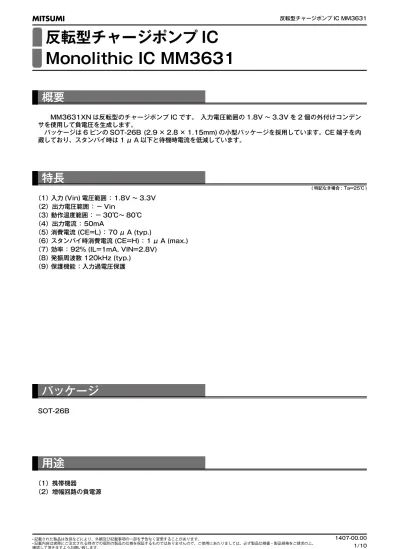

Monolithic IC MM3631
反転型チャージポンプ IC
MM3631XN は反転型のチャージポンプ IC です。 入力電圧範囲の 1.8V ～ 3.3V を 2 個の外付けコンデン サを使用して負電圧を生成します。 パッケージは 6 ピンの SOT-26B (2.9 × 2.8 × 1.15mm) の小型パッケージを採用しています。CE 端子を内 蔵しており、スタンバイ時は 1 μ A 以下と待機時電流を低減しています。概要
（1） 入力 (Vin) 電圧範囲 ： 1.8V ～ 3.3V （2）出力電圧範囲 ： − Vin （3） 動作温度範囲 ： − 30℃～ 80℃ （4）出力電流 ： 50mA （5） 消費電流 (CE=L) ： 70 μ A (typ.) （6） スタンバイ時消費電流 (CE=H) ： 1 μ A (max.) （7） 効率 ： 92% (IL=1mA, VIN=2.8V) （8） 発振周波数 120kHz (typ.) （9） 保護機能 ：入力過電圧保護特長
SOT-26Bパッケージ
( 特記なき場合 : Ta=25℃ )ブロック図
端子接続図
ピン No. 端子名 機能 1 GND グランド端子 2 CE チップイネーブル端子 3 C1+ 外付けコンデンサ (+) 接続端子 4 VOUT 負電圧出力端子 5 VIN 電源端子 6 C1 − 外付けコンデンサ (-) 接続端子 6 3 5 VIN VIN P N N N OSC Logic CE GND VOUT C1‒ C1+ 3.7V Reset Shut Down 2 1 4 Top View 6 5 4 3 2 1絶対最大定格
項目 記号 範囲 単位 動作周囲温度 TOPR −30 ～ +80 ℃ 動作電圧 VOP 1.8 ～ 3.3 V推奨動作範囲
( 特記なき場合 : Ta=25℃ ) 項目 記号 定格 単位 電源電圧 VIN −0.3 ～ +6.0 V VOUT 端子電圧 VOUT − 3.5 ～ +0.3 V C1(+) 端子電圧 VC1+ −0.3 ～ +6.3 V C1( − ) 端子電圧 VC1 ー −3.5 ～ +0.3 V CE 端子電圧 VCE − 0.3 ～ +6.0 V VOUT 端子出力電流 IOUT ～ 50 mA 接合温度 TjMAX ～ 150 ℃ 保存温度 Tstg − 40 ～ +125 ℃ 許容損失 Pd ～ 220 mW電気的特性
（特記なき場合 : Ta=25℃ ,VIN=2.8V）
項目 記号 条件 最小 標準 最大 単位
消費電流 Icc VCE=0V, Unload 35 70 140 μ A
スタンバイ時消費電流 Iccs VCE=2.8V, Unload 1 μ A
発振周波数 fOSC 75 120 192 kHz
出力インピーダンス Rout IL=5mA 20 45 90 Ω
CE 端子 ”H”電圧 Vceh H=Disable 0.9 V
CE 端子 ”L”電圧 Vcel L=Enable 0.25 V
効率 (IL=1mA) Peff IL=1mA 92 %
効率 (IL=5mA) Peff IL=5mA 85 %
効率 (IL=10mA) Peff IL=10mA 80 %
電圧変換効率 (IL=1mA) Veff IL=1mA 95 %
電圧変換効率 (IL=5mA) Veff IL=5mA 90 %
電圧変換効率 (IL=10mA) Veff IL=10mA 80 %
過電圧しきい値電圧 *1 VOP 3.50 3.70 3.84 V
過電圧チャタリング領域 *1 VOPchat 0 30 60 mV
過電圧しきい値 解除電圧 VOPhys 25 50 100 mV
(*1) VOP ≦ VIN ＜ VOP+VOPchat : VOUT=Chattering VOP+VOPchat ≦ VIN : VOUT=0V
測定回路例
（5） CE/"H", "L" レベル電圧 Vceh, Vcel
（1） 消費電流 Icc （3） 発振周波数 fOSC （4） 効率 Peff 電圧変換効率 Veff 出力インピーダンス Rout （2） スタンバイ時消費電流 Iccs CE C1+ C1‒6 5 4 3 2 1 MM3631 VIN VIN VOUT GND 1μF Icc A 1μF 1μF CE C1+ C1‒6 5 4 3 2 1 MM3631 VIN VIN VOUT GND 1μF Iccs A 1μF 1μF CE C1+ C1‒6 5 4 3 2 1 MM3631 VIN VIN VOUT GND 1μF V 1μF 1μF CE C1+ C1‒6 5 4 3 2 1 MM3631 VIN VIN VOUT VOUT GND 1μF IIN IL RL A A V 1μF 1μF C1‒6 5 4 MM3631 VIN VIN VOUT 1μF 1μF
応用回路例
6 3 5 VIN VIN P N N N OSC Logic CE GND VOUT Load C1‒ C1+ 3.7V Reset Shut Down 2 1 4 1μF VIN OFFON(Standby) 1μF 1μF 使用上の注意点 （1）電源電圧端子に電池等を接続する際、逆接続により電圧が絶対最大定格 MIN 値を下回る場合、IC に大電流が流れ破壊する可能性があります。 絶対最大定格 MIN 値を下回らないようにご注意下さい （2）本回路の使用に際し、弊社または第三者の工業所有権ほか、権利にかかわる問題が発生した場合、弊社はその責を負うものではありません。また 実施権の承諾を行うものではありません特性図
■ Supply current - Supply voltage
■ Frequency - Supply voltage
■ Supply voltage - Temperature
■ Stand-by current - Supply voltage
■ Output voltage - Output current
■ Power efficiency - Temperature
Recommended operating range 1.8～3.3V Ta=25℃ 1.0 0 20 40 60 80 100 1.5 2.0 2.5 3.0 3.5 Supply voltage [V] Supply current [ μA ] Ta=25℃ 1.0 0 0.4 0.2 0.6 0.8 1.0 1.2 1.5 2.0 2.5 3.0 3.5 Supply voltage [V] Stand-by current [ μA ] Recommended operating range 1.8～3.3V 1.0 60 80 120 100 140 160 180 200 1.5 2.0 2.5 3.0 3.5 Supply voltage [V] Frequency [ kHz ] Recommended operating range 1.8～3.3V Recommended operating range ‒30～80℃ VIN=2.8V 120 160 mA ] 0.0 ‒0.5 ‒1.0 ‒1.5 ‒2.0 ‒2.5 ‒3.0 0.1 1 10 100 Output voltage [V]
Output Current [mA] VIN=2.8V
100
90
80
70
60
動作説明
（1） 過電圧検出機能
（2） チャージポンプ用のコンデンサの推奨
電源電圧（VIN）が、TYP.3.7V 以上となったとき出力電圧（VOUT）を OFF させます。（VOP） OVP を解除するには、検出値（VOP）から約 -50mV で復帰します。(VOPhys)
＊ OVP 検出（VOP）後、検出と解除を繰り返す現象（チャタリング）が発生し、出力電圧が不安定になります。 チャタリングは、検出値（VOP）から約 +30mV の間発生しその後、出力電圧は 0V になります。（VOPchat） 1 μ F のセラミックコンデンサは下記の特性を推奨します。 ESR：100m Ω以下 温度特性：B（± 10%）ランク 静電許容差：K( ± 10%) ランク 定格電圧：10V 以上 チャタリング波形
① VIN=0 to 4V ② VOP ≦ VIN ＜ VOP+VOPchat
1μF OSC 3.7V RST VIN VOUT C1+ C1‒ 1μF 5 3 6 4 ‒ + Logic + FET-SW
