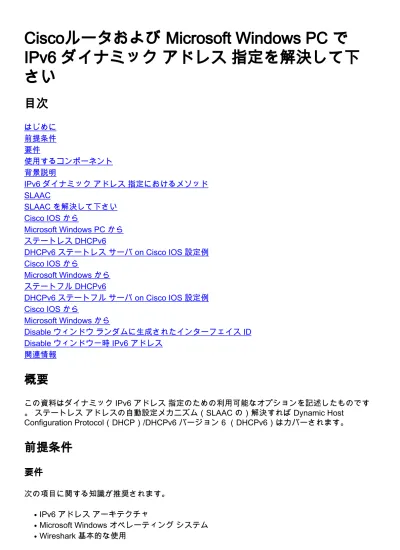

Ciscoルータおよび Microsoft Windows PC で

IPv6 ダイナミックアドレス指定を解決して下

さい

はじめに

前提条件

要件

使用するコンポーネント

背景説明

IPv6 ダイナミックアドレス指定におけるメソッド

SLAAC

SLAAC を解決して下さい

Cisco IOS から

Microsoft Windows PC から

ステートレス DHCPv6

DHCPv6 ステートレスサーバ on Cisco IOS 設定例

Cisco IOS から

Microsoft Windows から

ステートフル DHCPv6

DHCPv6 ステートフルサーバ on Cisco IOS 設定例

Cisco IOS から

Microsoft Windows から

Disable ウィンドウランダムに生成されたインターフェイス ID

Disable ウィンドウ一時 IPv6 アドレス

概要

この資料はダイナミック IPv6 アドレス指定のための利用可能なオプションを記述したものです

。ステートレスアドレスの自動設定メカニズム（SLAAC の）解決すれば Dynamic Host

Configuration Protocol（DHCP）/DHCPv6 バージョン 6 （DHCPv6）はカバーされます。

前提条件

要件

次の項目に関する知識が推奨されます。

IPv6 アドレスアーキテクチャ

●

Microsoft Windows オペレーティングシステム

●

Wireshark 基本的な使用

●

(2)

使用するコンポーネント

この資料に記載されている情報はこのハードウェア/ソフトウェアバージョンに基づいています:

Cisco IOS

®

が付いている Ciscoルータ

●

Microsoft Windows

®

7 PC

●

本書の情報は、特定のラボ環境にあるデバイスに基づいて作成されたものです。このドキュメン

トで使用するすべてのデバイスは、初期（デフォルト）設定の状態から起動しています。対象の

ネットワークが実稼働中である場合には、どのような作業についても、その潜在的な影響につい

て確実に理解しておく必要があります。

背景説明

Microsoft Windows を実行するラップトップおよびコンピュータのような IPv6 エンドホストは

IPv6 アドレスが動的に受け取られないし、期待どおりに示されていない状況に直面できます。

Cisco IOS を解決することを提案し、正しい設定を確認する Microsoft Windows オペレーティン

グシステムはへのきちんと整っています。

注: 異なるオペレーティングシステムは動作が異なることができます。これは IPv6 がコー

ドでどのようにで設定されたか依存します。この資料が読者に IPv6 に Microsoft Windows

で必要な設定の例を与えるように意図されています。 Microsoft Windows の設定はラボでこ

の資料でテストされ、期待どおりに機能するためにありました示しました。 Cisco

Technical Assistance Center （TAC）は Microsoft Windows 設定の参考をサポートしません

。

IPv6 ダイナミックアドレス指定におけるメソッド

SLAAC

SLAAC は IPv6 アドレスおよびデフォルトゲートウェイ情報をエンドホストに動的に

与えるのに使用されるネイティブ IPv6 方式です。

●

それはバージョン 6 （ICMPv6）パケットを Internet Control Message

Protocol（ICMP）使用します。

●

ICMPv6 ルータ要請（RS）および ICMPv6 ルータアドバタイズメント（RA）パケット

は IPv6 によって有効にされるルータとエンドホストの間で交換されます。

●

ルータは RS パケットを送信するローカルローカルネットワークに定期的に RA パケ

ット（デフォルトで Cisco IOS の 200 秒毎に）を送信しましたりまたはエンドホスト

によってオンデマンド式で要求することができます。

●

RA パケットを受け取り次第、エンドホストは IPv6 パケットに含まれている情報に基

づいてアドレス（ホスト部分のための EUI-64 方式の使用によって）およびデフォルト

ゲートウェイを得る必要があります。

●

ステートレス

DHCPv6

ステートレス DHCPv6 が DNS、ドメイン名、先祖などのような追加コンフィギュレー

ションパラメータを（SLAAC によって提供されない）受け取るのに使用されています

●

ステートフル

DHCPv6

DHCPv6 ステートフルデータベースはエンドホストに IPv6 アドレスを提供し、リー

スされるアドレスを把握できます。

●

DNS、ドメイン名、等のような情報はまた DHCPv6 ステートフル方式によって、提供

することができます。

●

デフォルトゲートウェイ情報はまだルータによってローカルネットワークの RA パケ

●

(3)

ットを送信すれば提供する必要があります。

このオプションは IPv4 のための DHCP への類似したです。

●

注: 唯一の方法はローカルルータによって送信された ICMPv6 ルータアドバタイズメント

（RA）パケットからエンドホストがデフォルトゲートウェイ情報を動的に IPv6 得ること

ができるあります。 DHCPv6 パケットは現在 IPv6 デフォルトゲートウェイ情報を伝えませ

ん。

SLAAC

ルータとエンドホスト間のパケット交換は次に示されます:

ステップ 1.エンドホストは最初に ICMPv6 RS パケットを送信します。

ステップ 2. ICMPv6 RA パケットのルータ再生。

交換を見るために、コンピュータの自由な、開いた出典パケットアナライザ Wireshark を実行

し、これらのフィルターを使用して下さい:

ICMPv6

RS

icmpv6.type ==

133

(4)

ICMPv6

(5)

エンドホストは受信される ICMPv6 RA パケットに含まれている情報に基づいて IPv6 アドレス

およびデフォルトゲートウェイ情報を得る必要があります。

ICMPv6 RA パケットの例は Wireshark と得ます:

Frame 187: 118 bytes on wire (944 bits), 118 bytes captured (944 bits) on interface 0

Ethernet II, Src: ca:01:b9:f0:00:08 (ca:01:b9:f0:00:08), Dst: IPv6mcast_01 (33:33:00:00:00:01) Internet Protocol Version 6, Src: fe80::c801:b9ff:fef0:8, Dst: ff02::1 ! Default Gateway.

Internet Control Message Protocol v6 Type: Router Advertisement (134) Code: 0

Checksum: 0x4ce1 [correct] Cur hop limit: 64

Flags: 0x00

Router lifetime (s): 1800 Reachable time (ms): 0 Retrans timer (ms): 0

(6)

ICMPv6 Option (Source link-layer address : ca:01:b9:f0:00:08) ICMPv6 Option (MTU : 1500)

ICMPv6 Option (Prefix information : 2001:abcd::/64) ! Prefix information.

1) ICMPv6 オプション（プレフィクス情報）フィールド。

これは IPv6 アドレスのネットワーク部分のためのエンドホスト使用プレフィクス情報です。

インターフェイス識別（ホスト部分）は EUI-64 方式を使用する作成された末までにホストです

。

Microsoft Windows はホスト部分をランダムに作成できます。

2) Internet Protocol（IP）バージョン 6、Source フィールド。

エンドホストは IPv6 デフォルトゲートウェイを設定するのに RA パケットの IPv6 送信元アド

レスを使用します。

SLAAC を解決して下さい

Cisco IOS から

ステップ 1： IPv6 ユニキャストルーティングコマンドを設定されますグローバルな設定モード

から確認して下さい。

呼び出します。ローカルネットワークのインターフェイスを設定されます有効な IPv6 アドレス

で確認して下さい。

ipv6 unicast-routing ! Enable IPv6 Routing. In absence of this command ! ! the Router does not send any ICMPv6 RA packet. interface GigabitEthernet0/0/0 ipv6 address 2001:ABCD::1/64 end

ステップ 3 ICMPv6 RA パケットでアドバタイズされるプレフィクスをですプレフィックス長 /64

確認して下さい。さもなければ、エンドホストは SLAAC によって IPv6 アドレスを作成できま

せん:

ipv6 unicast-routing ! interface GigabitEthernet0/0/0

ipv6 address 2001:ABCD::1/64 ! Prefix length defined as /64 on the Router. end

ICMPv6 RA パケットキャプチャ:

ipv6 unicast-routing !

interface GigabitEthernet0/0/0

ipv6 address 2001:ABCD::1/64 ! Prefix length defined as /64 on the Router. end

ステップ 4 コマンドデバッグ IPv6 nd はリアルタイムで ICMPv6 RS パケットの受信およびロー

カルネットワークの ICMPv6 RA のアドバタイズメントを示します。

(7)

Router# debug ipv6 nd

ICMP Neighbor Discovery events debugging is on Router#

Router# show logging | include RS

ICMPv6-ND: Received RS on GigabitEthernet0/0/0 from FE80::5850:6D61:1FB:EF3A R1#

Router# show logging | include RA

ICMPv6-ND: Sending solicited RA on GigabitEthernet0/0/0 ICMPv6-ND: Request to send RA for FE80::C801:EFFF:FE5A:8

ICMPv6-ND: Setup RA from FE80::C801:EFFF:FE5A:8 to FF02::1 on GigabitEthernet0/0/0 Router#

Microsoft Windows PC から

ステップ 1：エンドホストを受信します RA パケットを確認して下さい。

これは icmpv6.nd.ra.flag フィルタの Wireshark およびキャプチャとすることができます。

呼び出します。 IPv6 アドレスを確認するのにコマンド ipconfig を使用して下さい。

IPv6 アドレスがそれでも表示されない場合、次のステップに従って下さい。

ステップ 3 Windows コンピュータでアクティブになるネットワークアダプタにバージョン 6

（TCP/IPv6）チェックボックスが Internet Protocol（IP）あることを確認して下さい。

(8)

ON ウィンドウ、この設定をここに見つけることができます:

ステップ 1. Control Panel > Network およびセンター > 変更アダプタ共有することへの移動設定

ステップ 2.選択 > Properties のネットワークアダプタの右クリック

コマンド netsh インターフェイス IPv6 show interface 「ローカルエリア接続」の Windows コマ

ンドプロンプト（CMD）の次のメッセージを得るときネットワークアダプタに有効になるバー

ジョン 6 （TCP/IPv6）が Internet Protocol（IP）ありません。

注: このコマンドでは、ネットワークに接続するネットワークアダプタ Microsoft Windows

使用の名前のローカルエリア接続を置き換えることができます。

ヒント：コマンドプロンプトを開くため。 + 実行ボックスを開くキーボードの R 『

Windows』を押して下さい。コマンド cmd を実行し、『OK』を押して下さい

(9)

ステップ 3 ルータディスカバリパラメータを設定されますイネーブルになったに確認して下さ

い。

CMD のコマンド netsh インターフェイス IPv6 show interface 「ローカルエリア接続」を実行し

て下さい。

Microsoft Windows はルータディスカバリパラメータが無効設定されるとき受信された ICMPv6

RA パケットの内容を無視できます。これにより Microsoft Windows ない生成するに IPv6 アドレ

スを引き起こす場合があります。

(10)

C:\> netsh interface ipv6 set interface "Local Area Connection" routerdiscovery=enabled

ステップ 4 アドバタイジングパラメータを設定されます無効確認して下さい。

CMD のコマンド netsh インターフェイス IPv6 show interface 「ローカルエリア接続」を実行し

て下さい。

Microsoft Windows はアドバタイジングパラメータがイネーブルになったに設定される場合受信

された ICMPv6 RA パケットの内容を無視できます。

アドバタイジングパラメータによって有効にされる原因 Microsoft Windows はローカルネット

ワークに IPv6 ルータとして動作し、自身の ICMPv6 RA パケットを生成し、送信します。

アドバタイジングパラメータのデフォルトステートは無効にする必要があります。

アドバタイジングを無効にするのにこのコマンドを使用して下さい:

C:\> netsh interface ipv6 set interface "Local Area Connection" advertise=disabled

(11)

エンドホストはステートレス DHCPv6 の使用の DNS、ドメイン名、等のような追加 IPv6 コン

フィギュレーションパラメータを、要求できます。これのために、ICMPv6 RA パケットは設定

される他の Configuration フラグ（O ビット）がなければなりません。

ルータは IPv6 nd 他構成フラグコマンドが Cisco IOSインターフェイス設定モードに時 O フラ

グを設定します。

Router#

interface GigabitEthernet0/0/0 ipv6 address 2001:ABCD::1/64

ipv6 nd other-config-flag !

ルータとエンドホスト間のパケット交換はイメージに示すように行われます。

ステップ 1.エンドホストは最初に ICMPv6 RS を送信します

ステップ 2. ICMPv6 RA のルータ再生は O フラグが設定が含まれ、

ステップ 3.エンドホスト送信 DHCPv6 Informaton 要求

ステップ 4. DHCPv6 応答を用いるルータ再生

(12)

Frame 9: 118 bytes on wire (944 bits), 118 bytes captured (944 bits) on interface 0

Ethernet II, Src: ca:01:b9:f0:00:08 (ca:01:b9:f0:00:08), Dst: IPv6mcast_01 (33:33:00:00:00:01) Internet Protocol Version 6, Src: fe80::c801:b9ff:fef0:8, Dst: ff02::1

Internet Control Message Protocol v6 Type: Router Advertisement (134) Code: 0

Checksum: 0x4ca1 [correct] Cur hop limit: 64 Flags: 0x40 0... .... = Managed address configuration: Not set .1.. .... = Other configuration: Set ! Cisco IOS command ipv6 nd

other-config-flag sets the O flag

..0. .... = Home Agent: Not set

...0 0... = Prf (Default Router Preference): Medium (0) .... .0.. = Proxy: Not set

.... ..0. = Reserved: 0 Router lifetime (s): 1800 Reachable time (ms): 0 Retrans timer (ms): 0

ICMPv6 Option (Source link-layer address : ca:01:b9:f0:00:08) ICMPv6 Option (MTU : 1500)

ICMPv6 Option (Prefix information : 2001:abcd::/64)

Wireshark で、DHCPv6 パケットの交換を示すのに dhcpv6 フィルタを使用して下さい:

Source Destination Protocol Length Info

PC IPv6 link local ff02::1:2 DHCPv6 120 Information-request XID: 0x8018f9 CID: 000100011f3e8772000c29806ccc

Frame 3884: 120 bytes on wire (960 bits), 120 bytes captured (960 bits) on interface 0 Ethernet II, Src: Vmware_80:6c:cc (00:0c:29:80:6c:cc), Dst: IPv6mcast_01:00:02

(33:33:00:01:00:02)

Internet Protocol Version 6, Src: PC IPv6 link local (fe80::5850:6d61:1fb:ef3a), Dst: ff02::1:2 (ff02::1:2)

User Datagram Protocol, Src Port: 546 (546), Dst Port: 547 (547) DHCPv6 Message type:

Information-request (11) Transaction ID: 0x8018f9 Elapsed time Client Identifier Vendor Class

Option Request Source Destination Protocol Length Info Router IPv6 link local PC IPv6 link local DHCPv6 136 Reply XID: 0x8018f9 CID: 000100011f3e8772000c29806ccc Frame 3887: 136 bytes on wire (1088 bits), 136 bytes captured (1088 bits) on interface 0 Ethernet II, Src: ca:01:b9:f0:00:08 (ca:01:b9:f0:00:08), Dst: Vmware_80:6c:cc (00:0c:29:80:6c:cc) Internet Protocol Version 6, Src: Router IPv6 link local (fe80::c801:b9ff:fef0:8), Dst: PC IPv6 link local

(fe80::5850:6d61:1fb:ef3a) User Datagram Protocol, Src Port: 547 (547), Dst Port: 546 (546)

DHCPv6 Message type: Reply (7) Transaction ID: 0x8018f9 Server Identifier Client Identifier DNS

recursive name server Domain Search List

DHCPv6 ステートレスサーバ on Cisco IOS 設定例

Cisco IOS から

この例は Cisco IOS で DHCPv6 ステートレスサーバの設定を示したものです。

ステップ 1：コマンド IPv6 dhcp プール名動作するグローバルな設定モードから。

呼び出します。 DHCPv6 によってエンドホストに送られるパラメータを定義するのに

dns-server および doman 名前サブコマンドを使用して下さい。

ステップ 3.コマンド IPv6 dhcp サーバ名を用いるインターフェイス設定モードで定義されるプー

ルを加えて下さい。

ステップ 4.インターフェイス設定モードのコマンド IPv6 nd 他構成フラグを追加して下さい。

(13)

ipv6 unicast-routing !

ipv6 dhcp pool LAN_POOL

dns-server 2001:4860:4860::8888

domain-name lab-test.net ! interface GigabitEthernet0/0/0 ipv6 address 2001:ABCD::1/64 ipv6 nd

other-config-flag ! Sets the Other Configuration flag in the RA packet.

ipv6 dhcp server LAN_POOL

!

設定 on Cisco IOS を確認することは正しいです、使用しますこれらのコマンドを:

IPv6 が dhcp プール設定で適用されるパラメータを確認する必要があることをステップ 1.は示し

ます。

ステートレス DHCPv6 が IPv6 クライアントを把握しないので IPv6 が dhcp バインディング情報

を示してはならないことをステップ 2.は示します。

IPv6 が dhcp インターフェイスプールがローカルネットワークのインターフェイスに加えられる

ことを示す必要があることをステップ 3.は示します。

Router#show ipv6 dhcp pool DHCPv6 pool: LAN_POOL

DNS server: 2001:4860:4860::8888 Domain name: lab-test.net

Active clients: 0 ! DHCPv6 Stateless does not keep track of IPv6 clients. Router#

Router#show ipv6 dhcp binding Router#

Router#show ipv6 dhcp interface FastEthernet0/0 is in server mode Using pool: LAN_POOL

Preference value: 0 Hint from client: ignored Rapid-Commit: disabled Router#

コマンドデバッグ IPv6 dhcp はルータとエンドホスト間のメッセージ交換を示す必要があります

:

Router#debug ipv6 dhcp IPv6 DHCP debugging is on

IPv6 DHCP: Received INFORMATION-REQUEST from FE80::5850:6D61:1FB:EF3A on FastEthernet0/0 IPv6 DHCP: Option VENDOR-CLASS(16) is not processed

IPv6 DHCP: Using interface pool LAN_POOL

IPv6 DHCP: Source Address from SAS FE80::C801:B9FF:FEF0:8

IPv6 DHCP: Sending REPLY to FE80::5850:6D61:1FB:EF3A on FastEthernet0/0 Router#

Microsoft Windows から

コマンドプロンプトから、Microsoft Windows を確認するためにコマンド ipconfig /all を受け取り

ました DNS サーバ情報およびドメイン名を実行して下さい:

(14)

Windows IP Configuration

Host Name . . . : MY-LAPTOP Primary Dns Suffix . . . :

Node Type . . . : Hybrid IP Routing Enabled. . . : No WINS Proxy Enabled. . . : No

DNS Suffix Search List. . . : lab-test.net

Ethernet adapter Local Area Connection: Connection-specific DNS Suffix . : lab-test.net Description . . . : Intel(R) PRO/1000 MT Network Connection

Physical Address. . . : 00-0C-29-80-6C-CC DHCP Enabled. . . : No

Autoconfiguration Enabled . . . . : Yes

IPv6 Address. . . : 2001:abcd::5850:6d61:1fb:ef3a(Preferred) Temporary IPv6 Address. . . : 2001:abcd::7151:b553:1a0a:80bb(Preferred) Link-local IPv6 Address . . . : fe80::5850:6d61:1fb:ef3a%11(Preferred) Default Gateway . . . : fe80::c801:b9ff:fef0:8%11

DHCPv6 IAID . . . : 234884137

DHCPv6 Client DUID. . . : 00-01-00-01-1F-3E-87-72-00-0C-29-80-6C-CC

DNS Servers . . . : 2001:4860:4860::8888

NetBIOS over Tcpip. . . : Disabled Connection-specific DNS Suffix Search List : lab-test.net C:\Users\ >

ステートフル DHCPv6

エンドホストはステートフル DHCPv6 の使用の IPv6 アドレスおよび追加パラメータを要求でき

ます。これのために、ICMPv6 RA パケットは管理されたアドレス Configuration フラグ（M フラ

グ）セットがなければなりません。

ルータは IPv6 nd 管理構成フラグコマンドが Cisco IOSインターフェイス設定モードに時 M フ

ラグを設定します。

Router#

interface GigabitEthernet0/0/0 ipv6 address 2001:ABCD::1/64

ipv6 nd managed-config-flag

!

(15)

ステップ 1.エンドホストは最初に ICMPv6 RS を送信します。

ステップ 2. M フラグが設定との ICMPv6 RA のルータ再生。

ステップ 3.エンドホスト送信 DHCPv6 は懇願します。

ステップ 4. DHCPv6 のルータ再生はアドバタイズします。

ステップ 5.エンドホスト送信 DHCPv6 要求。

ステップ 6. DHCPv6 応答を用いるルータ再生。

管理されたアドレス Configuration フラグ一定パケットキャプチャの ICMPv6 RA:

(16)

Ethernet II, Src: ca:01:b9:f0:00:08 (ca:01:b9:f0:00:08), Dst: IPv6mcast_01 (33:33:00:00:00:01) Internet Protocol Version 6, Src: Router IPv6 link local (fe80::c801:b9ff:fef0:8), Dst: ff02::1 (ff02::1)

Internet Control Message Protocol v6 Type: Router Advertisement (134)

Code: 0 Checksum: 0x0642 [correct] Cur hop limit: 64 Flags: 0x80 1... .... = Managed address

configuration: Set

.0.. .... = Other configuration: Not set ..0. .... = Home Agent: Not set

...0 0... = Prf (Default Router Preference): Medium (0) .... .0.. = Proxy: Not set

.... ..0. = Reserved: 0 Router lifetime (s): 1800 Reachable time (ms): 0 Retrans timer (ms): 0

ICMPv6 Option (Source link-layer address : ca:01:b9:f0:00:08) ICMPv6 Option (MTU : 1500)

ICMPv6 Option (Prefix information : 2001:abcd::/64) Type: Prefix information (3)

Length: 4 (32 bytes) Prefix Length: 64 Flag: 0x80

1... .... = On-link flag(L): Set

.0.. .... = Autonomous address-configuration flag(A): Not set

..0. .... = Router address flag(R): Not set ...0 0000 = Reserved: 0

Valid Lifetime: 1800 Preferred Lifetime: 1800 Reserved

Prefix: 2001:abcd:: (2001:abcd::)

Wireshark では、DHCPv6 パケットの交換を示すのに dhcpv6 フィルタを使用して下さい:

Source Destination Protocol Length Info PC IPv6 link local ff02::1:2 DHCPv6 157 Solicit XID: 0x328090 CID: 000100011f3e8772000c29806ccc Frame 965: 157 bytes on wire (1256 bits), 157 bytes captured (1256 bits) on interface 0 Ethernet II, Src: Vmware_80:6c:cc (00:0c:29:80:6c:cc), Dst: IPv6mcast_01:00:02 (33:33:00:01:00:02) Internet Protocol Version 6, Src: PC IPv6 link local (fe80::5850:6d61:1fb:ef3a), Dst: ff02::1:2 (ff02::1:2) User Datagram Protocol, Src Port: 546 (546), Dst Port: 547 (547) DHCPv6 Message type: Solicit (1)

Transaction ID: 0x328090 Elapsed time

Client Identifier

Identity Association for Non-temporary Address Fully Qualified Domain Name

Vendor Class Option Request

Source Destination Protocol Length Info

Router IPv6 link localPC IPv6 link local DHCPv6 180 Advertise XID: 0x328090 CID: 000100011f3e8772000c29806ccc IAA: 2001:abcd::70a1:36a7:3e72:fa95

Frame 966: 180 bytes on wire (1440 bits), 180 bytes captured (1440 bits) on interface 0 Ethernet II, Src: ca:01:b9:f0:00:08 (ca:01:b9:f0:00:08), Dst: Vmware_80:6c:cc

(00:0c:29:80:6c:cc)

Internet Protocol Version 6, Src: Router IPv6 link local (fe80::c801:b9ff:fef0:8), Dst: PC IPv6 link local (fe80::5850:6d61:1fb:ef3a)

User Datagram Protocol, Src Port: 547 (547), Dst Port: 546 (546)

DHCPv6 Message type: Advertise (2)

Transaction ID: 0x328090 Server Identifier

Client Identifier

(17)

DNS recursive name server Domain Search List

PC IPv6 link local ff02::1:2 DHCPv6 199 Request XID: 0x328090 CID: 000100011f3e8772000c29806ccc IAA: 2001:abcd::70a1:36a7:3e72:fa95

Frame 967: 199 bytes on wire (1592 bits), 199 bytes captured (1592 bits) on interface 0 Ethernet II, Src: Vmware_80:6c:cc (00:0c:29:80:6c:cc), Dst: IPv6mcast_01:00:02

(33:33:00:01:00:02)

Internet Protocol Version 6, Src: PC IPv6 link local (fe80::5850:6d61:1fb:ef3a), Dst: ff02::1:2 (ff02::1:2)

DHCPv6 Message type: Request (3)

Transaction ID: 0x328090 Elapsed time

Client Identifier Server Identifier

Identity Association for Non-temporary Address Fully Qualified Domain Name

Vendor Class Option Request

Router IPv6 link localPC IPv6 link local DHCPv6 180 Reply XID: 0x328090 CID: 000100011f3e8772000c29806ccc IAA: 2001:abcd::70a1:36a7:3e72:fa95

Frame 968: 180 bytes on wire (1440 bits), 180 bytes captured (1440 bits) on interface 0 Ethernet II, Src: ca:01:b9:f0:00:08 (ca:01:b9:f0:00:08), Dst: Vmware_80:6c:cc

(00:0c:29:80:6c:cc)

Internet Protocol Version 6, Src: Router IPv6 link local (fe80::c801:b9ff:fef0:8), Dst: PC IPv6 link local (fe80::5850:6d61:1fb:ef3a)

DHCPv6 Message type: Reply (7)

Transaction ID: 0x328090 Server Identifier

Client Identifier

Identity Association for Non-temporary Address DNS recursive name server

Domain Search List

DHCPv6 ステートフルサーバ on Cisco IOS 設定例

Cisco IOS から

この例は Cisco IOS で DHCPv6 ステートフルサーバの設定を示したものです。

ステップ 1：コマンド IPv6 dhcp プール名動作するグローバルな設定モードから。

呼び出します。 DHCPv6 によってエンドホストに送られるパラメータを定義するのにアドレス

プレフィックス、dns-server および doman 名前サブコマンドを使用して下さい。

ステップ 3.コマンド IPv6 dhcp サーバ名を用いるインターフェイス設定モードで定義されるプー

ルを加えて下さい。

ステップ 4.インターフェイス設定モードのコマンド IPv6 nd 管理構成フラグを追加して下さい。

(18)

ステップ 5.自律アドレス設定を無効にするためにインターフェイス設定モードのコマンド IPv6

nd プレフィクスデフォルト 1800 1800 非自動設定を追加して下さい（A） ICMPv6 RA パケット

のフラグ。

注: エンドホストはそれ自身のために DHCPv6 ステートフルサーバアプローチを利用する

とき 2 IPv6 アドレスを設定できます。 ICMPv6 RA パケットに含まれている情報との最初

の 1 つ。 DHCPv6 パケットに含まれている情報との第 2 1 つ。これを避けるために、

ICMPv6 RA パケットはそれに含まれている情報に基づいて IPv6 アドレスを生成しないよう

にエンドホストに指示するように A フラグを無効にすることができます。

注: プレフィクス情報はインターフェイス設定モードのコマンド IPv6 nd プレフィクスデ

フォルト no-advertise と ICMPv6 RA パケットの内容から取除くことができます。

ipv6 unicast-routing

!ipv6 dhcp pool LAN_POOL address prefix 2001:ABCD::/64 ! Includes the IPv6 prefix in the DHCPv6 packet exchange.

dns-server 2001:4860:4860::8888 domain-name lab-test.net

!

interface GigabitEthernet0/0/0 ipv6 address 2001:ABCD::/64 eui-64

ipv6 nd prefix default 1800 1800 no-autoconfig ! Disables the Autonomous

address-configuration(A) flag in the ICMPv6 RA packet.

ipv6 nd managed-config-flag ! Sets the Managed address configuration flag in the ICMPv6 RA

packet.

ipv6 dhcp server LAN_POOL end

設定 on Cisco IOS を確認することは正しいです、使用しますこれらのコマンドを:

IPv6 が dhcp プール設定で適用されるパラメータを確認する必要があることをステップ 1.は示し

ます。

IPv6 が dhcp バインディングエンドホストにリースされる IPv6 アドレスのための情報なること

をステップ 2.は示します。

IPv6 が dhcp インターフェイスプールがローカルネットワークのインターフェイスに加えられる

ことを示す必要があることをステップ 3.は示します。

Router#show ipv6 dhcp pool DHCPv6 pool: LAN_POOL

Address allocation prefix: 2001:ABCD::/64 valid 172800 preferred 86400 (1 in use, 0 conflicts) DNS server: 2001:4860:4860::8888

Domain name: lab-test.net Active clients: 1 Router#

Router#show ipv6 dhcp binding Client: FE80::5850:6D61:1FB:EF3A DUID: 000100011F3E8772000C29806CCC Username : unassigned

IA NA: IA ID 0x0E000C29, T1 43200, T2 69120 Address: 2001:ABCD::3DD4:77BB:E035:9375

preferred lifetime 86400, valid lifetime 172800 expires at Dec 28 2016 10:44 PM (172488 seconds) Router#

(19)

Router#show ipv6 dhcp interface FastEthernet0/0 is in server mode Using pool: LAN_POOL

Preference value: 0 Hint from client: ignored Rapid-Commit: disabled Router#

コマンドデバッグ IPv6 dhcp はルータとエンドホスト間のメッセージ交換を示す必要があります

:

Router#debug ipv6 dhcp IPv6 DHCP debugging is on

Router#IPv6 DHCP: Received SOLICIT from FE80::5850:6D61:1FB:EF3A on FastEthernet0/0 IPv6 DHCP: Option UNKNOWN(39) is not processed

IPv6 DHCP: Option VENDOR-CLASS(16) is not processed IPv6 DHCP: Using interface pool LAN_POOL

IPv6 DHCP: Creating binding for FE80::5850:6D61:1FB:EF3A in pool LAN_POOL IPv6 DHCP: Binding for IA_NA 0E000C29 not found

IPv6 DHCP: Allocating IA_NA 0E000C29 in binding for FE80::5850:6D61:1FB:EF3A IPv6 DHCP: Looking up pool 2001:ABCD::/64 entry with username

'000100011F3E8772000C29806CCC0E000C29' IPv6 DHCP: Poolentry for user not found

IPv6 DHCP: Allocated new address 2001:ABCD::D9F7:61C:D803:DCF1

IPv6 DHCP: Allocating address 2001:ABCD::D9F7:61C:D803:DCF1 in binding for FE80::5850:6D61:1FB:EF3A, IAID 0E000C29

IPv6 DHCP: Updating binding address entry for address 2001:ABCD::D9F7:61C:D803:DCF1 IPv6 DHCP: Setting timer on 2001:ABCD::D9F7:61C:D803:DCF1 for 60 seconds

IPv6 DHCP: Sending ADVERTISE to FE80::5850:6D61:1FB:EF3A on FastEthernet0/0 IPv6 DHCP: Received REQUEST from FE80::5850:6D61:1FB:EF3A on FastEthernet0/0 IPv6 DHCP: Option UNKNOWN(39) is not processed

IPv6 DHCP: Option VENDOR-CLASS(16) is not processed IPv6 DHCP: Using interface pool LAN_POOL

IPv6 DHCP: Looking up pool 2001:ABCD::/64 entry with username '000100011F3E8772000C29806CCC0E000C29'

IPv6 DHCP: Poolentry for user found

IPv6 DHCP: Found address 2001:ABCD::D9F7:61C:D803:DCF1 in binding for FE80::5850:6D61:1FB:EF3A, IAID 0E000C29

IPv6 DHCP: Updating binding address entry for address 2001:ABCD::D9F7:61C:D803:DCF1 IPv6 DHCP: Setting timer on 2001:ABCD::D9F7:61C:D803:DCF1 for 172800 seconds

IPv6 DHCP: Sending REPLY to FE80::5850:6D61:1FB:EF3A on FastEthernet0/0 Router#

Microsoft Windows から

Microsoft Windows を確認するためにコマンド ipconfig /all を受け取りました IPv6 アドレス、デ

フォルトゲートウェイ、DNS サーバ情報およびドメイン名を実行して下さい:

C:\Users\ >ipconfig /all Windows IP Configuration

Host Name . . . : MY-LAPTOP Primary Dns Suffix . . . :

Node Type . . . : Hybrid

IP Routing Enabled. . . : No WINS Proxy Enabled. . . : No DNS Suffix Search List. . . : lab-test.net Ethernet adapter Local Area Connection:

(20)

Connection-specific DNS Suffix . : lab-test.net

Description . . . : Intel(R) PRO/1000 MT Network Connection Physical Address. . . : 00-0C-29-80-6C-CC

DHCP Enabled. . . : No Autoconfiguration Enabled . . . . : Yes

IPv6 Address. . . : 2001:abcd::3dd4:77bb:e035:9375(Preferred) Lease Obtained. . . : Sunday, January 01, 2017 4:47:02 PM Lease Expires . . . : Tuesday, January 03, 2017 4:47:02 PM Link-local IPv6 Address . . . : fe80::5850:6d61:1fb:ef3a%11(Preferred) Default Gateway . . . : fe80::c801:b9ff:fef0:8%11

DHCPv6 IAID . . . : 234884137

DHCPv6 Client DUID. . . : 00-01-00-01-1F-3E-87-72-00-0C-29-80-6C-CC

DNS Servers . . . : 2001:4860:4860::8888

NetBIOS over Tcpip. . . : Disabled Connection-specific DNS Suffix Search List : lab-test.net C:\Users\ >

Disable ウィンドウランダムに生成されたインターフェイス ID

Microsoft Windows は使用 EUI-64 方式よりもむしろ自動設定された IPv6 アドレスのためのラン

ダムインターフェイス ID を（SLAAC と）デフォルトで生成します。

C:\Users\ >ipconfig Windows IP Configuration

Ethernet adapter Local Area Connection: Connection-specific DNS Suffix . : IPv6 Address. . . . . . . . : 2001:abcd::5850:6d61:1fb:ef3a ! Randomly generated interface ID.

Temporary IPv6 Address. . . : 2001:abcd::8d1:8bbb:14e4:658e Link-local IPv6 Address . . . : fe80::5850:6d61:1fb:ef3a%11 Default Gateway . . . : fe80::c801:b9ff:fef0:8%11

この動作は EUI-64 プロセスを使用するために Windows を作るために変更することができます。

netsh interface ipv6 set global randomizeidentifiers=disabled

ことができます今見るインターフェイス ID を参照することは EUI-64 プロセスの使用と生成され

たことを。

C:\Users\ >ipconfigWindows IP Configuration Ethernet adapter Local Area Connection: Connection-specific DNS Suffix . : IPv6 Address. . . :

2001:abcd::20c:29ff:fe80:6ccc ! Interface ID now generated by EUI-64 method. Temporary IPv6 Address. . . : 2001:abcd::9818:d729:fadb:8812

Link-local IPv6 Address . . . : fe80::20c:29ff:fe80:6ccc%11 Default Gateway . . . : fe80::c801:b9ff:fef0:8%11

ランダムインターフェイス ID プロセスを使用するために再度コマンドを実行できます:

netsh interface ipv6 set global randomizeidentifiers=enabled

(21)

セキュリティの理由から、Windows は一時的に IPv6 アドレスを作成し、出典として発信接続の

ためにそれらを使用できます。

これは予期がファイアウォールルールがネットワークで定義されるときエンドホスト使用通信の

ソースをたどるある特定の IPv6 アドレスは好むこと時シナリオの混合を作成できます。

一時 IPv6 アドレスは

RFC 4941

の Windows 実装が理由でそうなったものです。

C:\Users\ >ipconfig

Windows IP Configuration Ethernet adapter Local Area Connection: Connection-specific DNS Suffix . : IPv6 Address. . . : 2001:abcd::5850:6d61:1fb:ef3a Temporary IPv6 Address. . . . . . : 2001:abcd::8d1:8bbb:14e4:658e Link-local IPv6 Address . . . :

fe80::5850:6d61:1fb:ef3a%11 Default Gateway . . . : fe80::c801:b9ff:fef0:8%11 C:\Users\ >netsh interface ipv6 show privacy

Querying active state... Temporary Address Parameters

---Use Temporary Addresses : enabled

Duplicate Address Detection Attempts: 5 Maximum Valid Lifetime : 7d Maximum Preferred Lifetime : 1d Regenerate Time : 5s Maximum Random Time : 10m Random Time : 0s

C:\Users\Gus>

一時 IPv6 アドレスの自動作成を無効にするためにコマンドを実行して下さい:

C:\Users\ >ipconfig

Windows IP Configuration Ethernet adapter Local Area Connection: Connection-specific DNS Suffix . : IPv6 Address. . . : 2001:abcd::5850:6d61:1fb:ef3a Temporary IPv6 Address. . . . . . : 2001:abcd::8d1:8bbb:14e4:658e Link-local IPv6 Address . . . :

---Use Temporary Addresses : enabled

C:\Users\Gus>

(22)

C:\Users\ >ipconfig Windows IP Configuration

Ethernet adapter Local Area Connection: Connection-specific DNS Suffix . : IPv6 Address. . . . . . . : 2001:abcd::5850:6d61:1fb:ef3a Link-local IPv6 Address . . . :

---Use Temporary Addresses : disabled

一時 IPv6 アドレスを使用するために再度コマンドを実行できます:

C:\Users\ >ipconfig Windows IP Configuration

Ethernet adapter Local Area Connection: Connection-specific DNS Suffix . : IPv6 Address. . . . . . . : 2001:abcd::5850:6d61:1fb:ef3a Link-local IPv6 Address . . . :

---Use Temporary Addresses : disabled

IPv6 ダイナミックアドレス指定は IPv4 の DHCP よりより多くのオプションを提供します。主

要な設定ポイントを知っていることは必要であり、プロセスが予想通り完了しない時チェックす

るべきこと。基本設定コマンドは全面的なプロセスの完全なビュー用のこの IOS および

Microsoft Windows のために on Cisco 提供されます。

Cisco IOS IPv6 コマンドリファレンス

●

Ciscoルータおよび Microsoft Windows PC で IPv6 ダイナミック アドレス 指定を解決して下さい
