WFM7200型波形モニタユーザ・マニュアル

(1)

xx

WFM7200型

波形モニタ

ZZZ

(2)

(3)

WFM7200型

波形モニタ

ZZZ

ユーザ・マニュアル

xx

(4)

Tektronix 製品は、登録済および出願中の米国その他の国の特許等により保護されています。本書の内容は、既に発行されている他の資料の内容に代わるものです。また、本製品の仕様および価格は、予告なく変更させていただく場合がございますので、予めご了承ください。

TEKTRONIX および TEK は Tektronix, Inc. の登録商標です。 FlexVu および CaptureVu は Tektronix, Inc. の登録商標です。

Tektronix 連絡先

Tektronix, Inc.

14150 SW Karl Braun Drive P.O. Box 500 Beaverton, OR 97077 USA 製品情報、代理店、サービス、およびテクニカル・サポート：北米内：1-800-833-9200 までお電話ください。世界の他の地域では、www.tektronix.com にアクセスし、お近くの代理店をお探しください。

(5)

保証当社では、本製品において、出荷の日から 1 年間、材料およびその仕上がりについて欠陥がないことを保証します。この保証期間中に製品に欠陥があることが判明した場合、当社では、当社の裁量に基づき、部品および作業の費用を請求せずに当該欠陥製品を修理するか、あるいは当該欠陥製品の交換品を提供します。保証時に当社が使用する部品、モジュール、および交換する製品は、新しいパフォーマンスに適応するために、新品の場合、または再生品の場合もあります。交換したすべての部品、モジュール、および製品は当社で保有されます。本保証に基づきサービスをお受けいただくため、お客様には、本保証期間の満了前に当該欠陥を当社に通知していただき、サービス実施のための適切な措置を講じていただきます。お客様には、当該欠陥製品を梱包していただき、送料前払いにて当社指定のサービス・センターに送付していただきます。本製品がお客様に返送される場合において、返送先が当該サービス・センターの設置されている国内の場所であるときは、当社は、返送費用を負担します。しかし、他の場所に返送される製品については、すべての送料、関税、税金その他の費用をお客様に負担していただきます。本保証は、不適切な使用または不適切もしくは不十分な保守および取り扱いにより生じたいかなる欠陥、故障または損傷にも適用されません。当社は、以下の事項については、本保証に基づきサービスを提供する義務を負いません。a）当社担当者以外の者による本製品のインストール、修理またはサービスの試行から生じた損傷に対する修理。b）不適切な使用または互換性のない機器への接続から生じた損傷に対する修理。c）当社製ではないサプライ用品の使用により生じた損傷または機能不全に対する修理。d）本製品が改造または他の製品と統合された場合において、改造または統合の影響により当該本製品のサービスの時間または難度が増加したときの当該本製品に対するサービス。この保証は、明示的または黙示的な他のあらゆる保証の代わりに、製品に関して当社がお客様に対して提供するものです。当社およびベンダは、商品性または特定目的に対する適合性についての一切の黙示保証を否認します。欠陥製品を修理または交換する当社の責任は、本保証の不履行についてお客様に提供される唯一の排他的な法的救済となります。間接損害、特別損害、付随的損害または派生損害については、当社およびそのベンダは、損害の実現性を事前に通知されていたか否に拘わらず、一切の責任を負いません。 [W2 – 15AUG04]

(6)

(7)

安全にご使用いただくために . . . vii まえがき . . . ix 詳細情報の参照先 . . . x このマニュアルで使用する表記規則 . . . xi はじめに . . . 1 主な特長. . . 1 アクセサリ . . . 5 設置 . . . 9 受入検査 . . . 12 機器の概要 . . . 15 フロント・パネル・コントロール . . . 15 機器のオンライン・ヘルプ . . . 17 機器の表示 . . . 18 信号入力 . . . 23 SDI 信号 . . . 23 コンポジット信号. . . 26 デュアル・リンク信号 . . . 27 マルチ入力表示モード . . . 28 同時入力モニタ . . . 31 SyncVu™... 31 リファレンス・ループ . . . 32 信号生成 . . . 33 表示情報 . . . 34 波形表示 . . . 36 ベクトル表示 . . . 39 ガマット表示 . . . 42 タイミング表示 . . . 46 データ・リスト表示 . . . 50 ボウタイ表示 . . . 52 LTC 表示 . . . 53 補助（ANC）データ表示 . . . 54 オーディオ／ビデオ遅延（AVD）表示 . . . 56 アイ表示 . . . 57 ジッタ表示 . . . 60 ステータス表示 . . . 63 オーディオ表示 . . . 83

(8)

目次カーソル . . . 95 Capture（取込み）. . . 96 ライン・セレクト . . . 97 ヘッドフォンの音量およびソースの調整 . . . 97 プリセット . . . 98 ソフトウェアのアップグレード . . . 102 SDI 物理層のモニタ . . . 107 表示タイプ . . . 107 物理層の設定 . . . 108 SMPTE 259/292/425 アラーム・スレッショルドの設定 . . . 109 物理層アラームの設定 . . . 110 アイ測定の実行 . . . 111 ジッタ測定の実行 . . . 116 ケーブル損失測定 . . . 120 アラーム. . . 121 クロミナンス／ルミナンス遅延のチェック（ライトニング表示）. . . 125 ガマットのチェック . . . 127 ガマット・チェックのセットアップ . . . 128 RGB ガマットのチェック . . . 128 コンポジット・ガマットのチェック . . . 131 ルミナンス・ガマットのチェック. . . 132 ガマット・チェックの自動化 . . . 133 ARIB 表示 . . . 134 ARIB ステータス . . . 135 ARIB STD-B.39 表示 . . . 136 ARIB STD-B.37 表示およびステータス画面 . . . 139 ARIB STD-B.35 表示およびステータス画面 . . . 142 ARIB TR-B.23 (1) 表示およびステータス画面 . . . 144 ARIB TR-B.23 (2) 表示およびステータス画面 . . . 146 ARIB TR-B.22 表示およびステータス画面 . . . 148 オーディオ・モニタリング. . . 150 オーディオ入力の設定 . . . 150 オーディオ入力の選択 . . . 151 オーディオ・レベルと位相のチェック . . . 152 サラウンド・サウンドのチェック. . . 154 ドルビー・ベースのサラウンド・サウンドのモニタ . . . 158 クローズド・キャプション（CC）、テレテキスト、AFD、およびセーフ・エリア・コンプライアンス . . . . 171 CC およびテレテキストのモニタ . . . 171 セーフ・エリア・コンプライアンスのモニタ . . . 175 AFD コンプライアンスのモニタ . . . 176

(9)

目次アプリケーション例 . . . 177 スタジオのタイミング調整 . . . 177 リファレンス . . . 182 ケーブル・タイプの説明 . . . 182 索引

(10)

図のリスト

図 1: 機器の PC への接続 . . . 10 図 2: 後部パネル . . . 12 図 3: 前面パネル . . . 13 図 4: 機器のオンライン・ヘルプ . . . 14 図 5: Display Select ボタン . . . 18 図 6: Full ボタンの機能 . . . 19 図 7: シングル入力モードのステータス・バー . . . 19 図 8: 同時入力モードのステータス・バー . . . 20 図 9: 1 つの SDI 信号を接続する場合 . . . 24 図 10: 2 つの SDI 信号を接続する場合. . . 24 図 11: オプション 2SDI 型を使用して 4 つの SDI 信号を接続する場合 . . . 25 図 12: コンポジット信号の接続 . . . 26 図 13: デュアル・リンク信号の接続 . . . 27 図 14: 波形表示でのデュアル・リンク情報の表示位置 . . . 28 図 15: マルチ入力モードの波形表示による複数チャンネルの表示 . . . 30 図 16: 外部リファレンス信号の接続. . . 32 図 17: 信号生成での接続 . . . 33 図 18: Display Select ボタンの使用 . . . 35 図 19: 矢印キーと選択ボタンを使用してメニューを移動 . . . 36

図 20: LQV（Luma Qualiﬁed Vector）を有効にしたベクトル表示. . . 39

図 21: ライトニング表示 . . . 39 図 22: タイミング表示 . . . 46 図 23: 基準レートの整数倍のときのタイミング表示 . . . 48 図 24: 基準レートの整数倍以外のときのタイミング表示 . . . 49 図 25: データ・リスト表示 . . . 50 図 26: ボウタイ表示 . . . 52 図 27: LTC 表示 . . . 53 図 28: ANC データ表示 . . . 54 図 29: AV遅延表示 . . . 56 図 30: 4 タイル・モードでのアイ表示（ヒストグラムなし） . . . 57 図 31: 全画面モードでのアイ表示（ヒストグラムあり） . . . 58 図 32: 機器が 4 タイル・モードのときに 1 つのタイルに表示されたジッタ表示パラメータ . . . 60 図 33: 機器が 1 タイル・モードのときに表示されたジッタ表示パラメータ . . . 61 図 34: エラー・ログ . . . 63 図 35: アラーム・ステータス表示 . . . 65 図 36: HD 信号のビデオ・セッション表示 . . . 66 図 37: オーディオ・セッション表示 . . . 69 図 38: オーディオ・ラウドネス・セッション表示 . . . 72

(11)

目次図 39: オーディオ・コントロール・パケットのフォーマット . . . 74 図 40: オーディオ・コントロール・パケットの構造 . . . 75 図 41: オーディオ・コントロール表示. . . 75 図 42: 補助データ・ステータス表示 . . . 77 図 43: ドルビー・ステータス表示 . . . 79 図 44: SDI ステータス表示 . . . 81 図 45: オーディオ表示 . . . 83 図 46: 16 チャンネル・オーディオ・バーの表示. . . 89 図 47: カラー・バーを表示したピクチャ表示. . . 91 図 48: ピクチャ表示の Vchip、CC 表示、テレテキスト、およびセーフ・エリア目盛 . . . 92 図 49: 波形ディスプレイでのカーソルの使用 . . . 96 図 50: ライン・セレクトでの操作 . . . 97 図 51: アップグレード完了後の transfer.exe ウィンドウの例 . . . 105 図 52: アイ測定でのカーソルの配置. . . 112 図 53: カーソルを使用したアイ・パターン・アベレーションの測定 . . . 113 図 54: 可変ゲインを使用したアイの立ち上がり時間の測定 . . . 114 図 55: ジッタの測定 . . . 117 図 56: カーソルを使用したジッタの測定 . . . 119 図 57: SDI ステータス表示に示されたケーブル損失情報 . . . 120 図 58: ライトニング表示でのトランジションの公差の確認 . . . 126 図 59: ダイアモンド表示のプロット . . . 129 図 60: ガマットの範囲外の例 . . . 130 図 61: アローヘッド・ガマット表示のプロット . . . 131 図 62: ARIB ステータス表示、表示データなし. . . 135 図 63: ARIB STD-B.39 表示（関連する ARIB ステータス表示を含む） . . . 136 図 64: ARIB STD-B.37 表示（関連する ARIB ステータス表示を含む） . . . 139 図 65: ARIB STD-B.35 表示（関連する ARIB ステータス表示を含む） . . . 142 図 66: ARIB TR-B.23 (1) 表示（関連する ARIB ステータス表示を含む） . . . 144 図 67: ARIB TR-B.23 (2) 表示（関連する ARIB ステータス表示を含む） . . . 146 図 68: ARIB TR-B.22 表示（関連する ARIB ステータス表示を含む） . . . 148 図 69: オーディオ・レベル . . . 152 図 70: 位相相関のチェック . . . 153 図 71: サラウンド・サウンド・インジケータ . . . 155 図 72: ドルビー・サラウンド・サウンド表示 . . . 161 図 73: ドルビー用のオーディオ表示 . . . 163 図 74: ドルビー表示のリードアウト . . . 164

(12)

表のリスト

表 i: 製品マニュアル . . . x 表 1: 主な特長. . . 1 表 2: スタンダード・アクセサリ . . . 5 表 3: オプショナル・アクセサリ . . . 6 表 4: サービス・オプション . . . 7 表 5: 機器オプション . . . 8 表 6: チャンネル・モードとリスニング・モードの関係 . . . 167

(13)

安全にご使用いただくために

人体への損傷を避け、本製品や本製品に接続されている製品への損傷を防止するために、次の安全性に関する注意をよくお読みください。安全にご使用いただくために、本製品の指示に従ってください。資格のあるサービス担当者以外は、保守点検手順を実行しないでください。火災や人体への損傷を避けるには適切な電源コードを使用してください。本製品用に指定され、使用される国で認定された電源コードのみを使用してください。接続と切断は正しく行ってください。プローブと検査リードは、電圧ソースに接続されている間は着脱しないでください。本製品を接地してください。本製品は、電源コードのグランド線を使用して接地します。感電を避けるため、グランド線をアースに接続する必要があります。本製品の入出力端子に接続する前に、製品が正しく接地されていることを確認してください。すべての端子の定格に従ってください。火災や感電の危険を避けるために、本製品のすべての定格とマーキングに従ってください。本製品に電源を接続する前に、定格の詳細について、製品マニュアルを参照してください。共通端子を含むどの端子にも、その端子の最大定格を超える電位をかけないでください。電源を切断してください。電源コードの取り外しによって主電源が切り離されます。電源コードをさえぎらないでください。このコードは常にアクセス可能であることが必要です。カバーを外した状態で動作させないでください。カバーやパネルを外した状態で本製品を動作させないでください。故障の疑いがあるときは動作させないでください。本製品に故障の疑いがある場合、資格のあるサービス担当者に検査してもらってください。露出した回路への接触は避けてください。電源がオンのときに、露出した接続部分やコンポーネントに触れないでください。湿気の多いところでは動作させないでください。爆発性のあるガスがある場所では使用しないでください。製品の表面を清潔で乾燥した状態に保ってください。適切に通気してください。適切な通気が得られるような製品の設置方法の詳細については、マニュアルの設置方法を参照してください。

(14)

安全にご使用いただくために本マニュアル内の用語本マニュアルでは、次の用語を使用します。警告：人体や生命に危害をおよぼすおそれのある状態や行為を示します。注意：本製品やその他の接続機器に損害を与える状態や行為を示します。本製品に関する記号と用語本製品では、次の用語を使用します。 DANGER: ただちに人体や生命に危険をおよぼす可能性があることを示します。 WARNING: 人体や生命に危険をおよぼす可能性があることを示します。 CAUTION: 本製品を含む周辺機器に損傷を与える可能性があることを示します。本製品では、次の記号を使用します。

(15)

まえがき

このマニュアルには、テクトロニクスの WFM7200 型波形モニタを使用する上で役に立つ情報が記載されています。本書では次の情報について説明します。アナログ・コンポジット、SD-SDI、HD-SDI、デュアル・リンク SDI、または 3 Gbps SDI ビデオ信号をモニタリングするさまざまな波形表示のセットアップ方法

アナログ、Dolby Digital、Dolby Digital Plus、Dolby E、AES/EBU、またはエンベデッド AES/EBU オーディオ信号をモニタリングするオーディオ表示のセットアップ方法外部データ、補助データ、クローズド・キャプション、タイムコードをモニタリングするためのパラメータのセットアップ方法物理層をモニタリングするためのパラメータのセットアップ方法ビデオ・データを取り込む方法エラー・ログおよびアラームのセットアップ方法機器を遠隔で操作する方法機器のメニューの使用方法機器のフロント・パネルの操作方法

(16)

まえがき

詳細情報の参照先

製品にはすべてのユーザを対象としたさまざまな種類のユーザ・マニュアルや、システム・インテグレータ向けのリファレンス情報が収録された製品マニュアル CD が付属しています。次の表は、リファレンス情報や製品に関するその他の詳細な情報の参照先を示しています。ご使用の製品の最新のマニュアルやソフトウェアは、当社の Web サイト www.tektronix.com/downloads からダウンロードできます。表 i: 製品マニュアル参照項目当社部品番号参照するマニュアル設置と安全性に関する情報 071-3023-xx インストールおよび安全に関する取扱説明書設置、安全性、一般的な仕様、およびコンプライアンスに関する情報これは印刷マニュアルですが、製品マニュアル CD や当社 Web サイト（www.tektronix.com）で PDF 版もご利用になれます。機器の操作方法 077-0667-xx ユーザ・マニュアル（このマニュアル）機器の操作方法に関する詳細な説明製品マニュアル CD および当社 Web サイト（www.tektronix.com/manuals）でもご利用になれます。コンテクスト・ヘルプ・トピック NA オンライン・ヘルプご使用の機器のフロント・パネルの HELP ボタンを押せば、機器の操作および UI に関する詳細なヘルプを参照できます。機器の仕様および性能チェックの手順 077-0669-xx 仕様および性能検査のテクニカル・リファレンス物理仕様、電気仕様、環境仕様、および機能チェックや性能検査の手順製品マニュアル CD および当社 Web サイト（www.tektronix.com/manuals）でもご利用になれます。システム・インテグレーションに関する情報 077-0391-XX システム・インテグレーション・テクニカル・リファレンス機器をシステムに組み込む方法に関する詳細な情報製品マニュアル CD および当社 Web サイト（www.tektronix.com/manuals）でもご利用になれます。

(17)

まえがき表 i: 製品マニュアル（続き）参照項目当社部品番号参照するマニュアル SNMP コマンド 077-0261-XX WFM ＆ WVR シリーズ管理情報ベース（MIB）プログラマ・マニュアル本機器をリモート制御するための SNMP コマンド・リファレンス製品マニュアル CD および当社 Web サイト（www.tektronix.com/manuals）でもご利用になれます。機器の修理に関する情報 077-0675-XX サービス・マニュアル機器をモジュール・レベルで修理する方法についての詳細な説明当社 Web サイト（www.tektronix.com/manuals）でご利用になれます。

このマニュアルで使用する表記規則

このマニュアルでは、次のアイコンが使用されています。実行順序

(18)

(19)

はじめに

この章では、WFM7200 型波形モニタのセットアップと使用開始の手順について説明します。この章は、次の 5 つのセクションから構成されています。「主な特長」では、機器の概要について説明し、主な機能の一覧を示します。「アクセサリ」では、機器に標準で付属する部品がすべて揃っていることを確認するとともに、スタンダード・アクセサリとオプショナル・アクセサリの一覧、およびご使用の機器で利用可能なオプションの一覧を示します。「ネットワーク・インストール」では、Ethernet ネットワーク上に機器をセットアップする方法を示します。「入力検査」では、機器の基本的な動作と機能を検査する手順について説明します。

主な特長

WFM7200 型波形モニタは、ビデオ、オーディオ、エンベデッド・データ、および物理層のモニタリング／測定機能を備えたベースバンド・モニタで、3 Gbps、デュアル・リンク、SD、HD、およびコンポジットといった広範な信号フォーマットに対応しています。優れた性能を持つ本機は、基準測定ツールとして製造機器の設計および製造にご使用いただけます。分配システムを通じて視聴者に配信される信号の正規化と品質の維持に必要な高精度で使いやすいモニタリング機能を提供します。物理層の測定に必要な機能をすべて備えており、新しい高品位（HD）デジタル製品のフォーマットにも幅広く対応しています。一般的な各種の規格への適合性や信号の互換性に問題があれば警告が通知されるだけでなく、調整を行った場合にも即座にその効果を評価できます。次の表に示すように、各種の優れた機能を備えた、使いやすく、柔軟性の高い、効果的なツールです (表 1 参照)。表 1: 主な特長項目概要 FlexVu™ 表示 FlexVu™ 表示は、モニタ中の信号の現在の状態を 4 つのビューで同時に表示できる、4 タイル、高解像度 XGA 表示です。また、4 つの表示タイルを個別に設定できる柔軟性があるので、信号のインテグリティをすばやく確認できます。SIM モードでは、FlexVu™ 表示により、2 つの信号を同時にモニタし、各信号用に表示を 2 分して割り当てることができます。

(20)

はじめに表 1: 主な特長（続き）項目概要マルチ入力表示マルチ入力表示モードにより、最大 4 つの同一フォーマットの SDI 入力を同時に表示できます（オプション 2SDI 型が必要）。波形、ベクトル、ライトニング、ダイアモンド、スプリット・ダイアモンド、アローヘッド、スピアヘッドの表示モードを利用できます。3G 2xHD レベル B の信号をモニタリングする場合には、その信号の各トランスポート・ストリームを個別に表示することもできます（オプション 3G 型が必要）。プリセット使用頻度の高い設定を、カスタマイズ可能なプリセットとして、すばやく保存および呼び出すことができます。デジタルおよびアナログのサポートデジタル・アプリケーションのサポート。アナログ・サポートは、オプションのコンポジット・アナログ・モニタ機能（オプション CPS 型）を装備している場合に可能です。完全なデジタル処理完全なデジタル処理により、従来のアナログ設計にはない高い確度と再現性を備えた、ドリフトの無い操作が可能です。波形表示従来の波形表示では、信号のオーバーレイ表示またはパレード表示が可能です。この表示方式では、マルチ入力表示機能を使用できます。ベクトル表示コンポジット方位目盛およびコンポーネント方位目盛を持つベクトル表示に加えて、ゲイン、スイープ、および倍率の各コントロールを表示できます。従来のベクトル表示およびライトニング・ベクトル表示を使用できます。ライトニング・ベクトル表示では、ルミナンス振幅およびクロミナンス振幅の両方を可視化し、チャンネル間タイミングを定量化します。この表示方式では、マルチ入力表示機能を使用できます。 LQV （ Luma Qualiﬁed Vector）表示指定されたルミナンス範囲によりゲート制御されるベクトル表示（オプション PROD 型が必要）。各ベクトル・タイルには異なるルミナンス範囲を指定できます。この表示方式では、マルチ入力表示機能を使用できます。無限パーシスタンスすべてのトレース表示は、タイルごとに、無限パーシスタンスに設定することもできます。このモードでは同一画面上で時間を追って波形をトレースするため、トレースの経過を観察できます。ガマットの監視アローヘッド、スピアヘッド、ダイアモンド、およびスプリット・ダイアモンドの各表示では、操作に合わせてガマット・スレッショルドを選択し、監視リミットを設定することができます。ガマット監視は、アラーム・ロギング機能およびレポート機能と完全に統合されています。この表示方式では、マルチ入力表示機能を使用できます。 LTC 波形ディスプレイ

LTC（Longitudinal Time Code）は、フレーム・レート表示でモニタされるので、振幅、同期、および位相を VITC （Vertical Interval Time Code）を基準にして観察できます。

(21)

はじめに表 1: 主な特長（続き）項目概要標準のチャンネル・ペアのオーディオ信号と位相関係のサラウンド・サウンド表示。リサージュ表示では、ユーザが指定したチャンネル入力の組合せをモニタできます。 AES、アナログ、エンベデッド・オーディオ、およびドルビー信号に対して標準チャンネル・ペアの両方のレベルを表示し、監視するサポートとオプションが提供されます。音量測定、オーディオ・コントロール・パケット・コーディング、および一般的なオーディオ・スケール（BBC スケールなど）もサポートしています。

Dolby D、Dolby Digital Plus、および Dolby E のビットストリームに存在する選択されたドルビー・メタデータのパラメータを表示します。オーディオ・モニタリング機能（オプション AD 型または DPE 型） Dolby E ガードバンド測定を表示します。補助データ・モニタ ARIB 標準および CEA608、CEA708、AFD、および CGMS-A 準拠のデータを含む、補助データをモニタできます。オーディオ／ビデオ遅延（オプション AVD 型が必要）ビデオ・システムにおいてオーディオ信号が正しい時間的位置に対して進みすぎているかまたは遅れている場合に、その時間的なずれを測定します。タイミング表示 2 つの信号のタイミング差を簡単に測定可能な Tektronix 独自の表示。タイミング表示を使うと、2 つの信号間のタイミングを容易に比較して、修正できます。クローズド・キャプションのサポート

CC 規格（CEA 608（VBI）、CEA 608（ANC）、CEA （608/708）、CEA 708、TeletextB（VBI）、TeletextB OP47 SDP（ANC）、および TeletextB OP47 Multi（ANC））のデコードおよび複数言語による表示のサポート。ピクチャ（モニタ・モード）上にオーバーレイ表示されるキャプション・テキストおよび V チップ情報が含まれます。また、欠落または誤って挿入されたクローズド・キャプションに対する設定も含まれます。ピクチャ領域グラフィック、ロゴ、ブラック・イベント、および静止イベントの不適切な配置の監視に役立つピクチャ表示用の標準セーフ目盛およびカスタム・セーフ目盛をサポート。2 種類のセーフ・エリア目盛とセーフ・タイトル目盛を使用できます。ステータス画面ステータス画面では、コンテンツのステータスが一目でわかります。

(22)

はじめに表 1: 主な特長（続き）項目概要物理測定（オプション PHY3 型が必要） SDI 物理層の電気特性の検証および自動測定。アイ表示では、目盛または電圧カーソルと時間カーソルを使用して波形を測定できます。ジッタ波形表示では、ジッタが表示されます。ジッタ・メータを使用すると、2 種類あるジッタ測定とケーブル損失測定を個別に実施し、それらを定義済みのアラーム・リミットに関連付けることができます。波形はタイルごとに、無限パーシスタンスに設定することもできます。このモードでは同一画面上で時間を追って波形をトレースするため、トレースの経過を観察できます。エラーのトラッキングアラームおよびエラーのロギングを設定できます。リモート・コントロール柔軟なインストレーションを可能にする完全なリモート・コントロール。データ・リスト表示（オプション DAT 型が必要）すべてのデジタル・フォーマット、構造、およびトランスポートの内容を調べて、補間が適用されていない状態のデータを表示します。補助データ・インスペクタ（オプション DAT 型が必要）信号に存在するすべての補助データを監視できます。同時入力モード（オプション SIM 型または S3D 型が必要）ステレオスコピック 3D ビデオ・モニタリング機能（2 つの SDI 入力に対応した同時入力モニタリング（SIM）機能および左目用／右目用信号の同時モニタリング機能（SyncVu™）を含む）を追加します。 SyncVu™ SyncVu™ 機能により、機器が同時入力モードで動作しているときに、同時に 2 つの入力を同じ設定にすることができます。

(23)

はじめに

アクセサリ

スタンダード・アクセサリ: 本体およびスタンダード・アクセサリとして記載されている付属品がすべて揃っていることを確認してください (表 2 参照)。表 2: スタンダード・アクセサリアクセサリ当社部品番号 WFM7200 型製品マニュアル・キットには、次のマニュアルが収録されています。 020-3102-xx 『WFM7200 型の設置と安全に関する取扱説明書』。多言語版印刷マニュアル（英語版、日本語版、簡体字中国語版） 071-3023-xx 『WFM7200 型マニュアル CD』。PDF 版のユーザ・マニュアル（本マニュアル）のほか、システム・インテグレータ向けのテクニカル・リファレンス、イメージが収録されています。 063-4427-XX 波形モニタには、次のいずれかの電源コード・オプションが付属しています。北米用の電源コードは UL および CSA の認可を取得しています。北米以外の地域用のコードは、製品発送先の国の 1 つ以上の機関により承認されているものです。 Tektronix 部品番号北米 A0 欧州全域 A1 英国 A2 オーストラリア A3 スイス A5 日本 A6 中国 A10 インド A11 ブラジル A12 電源コード電源コードまたはACアダプタなし A99

(24)

はじめにオプショナル・アクセサリ: ご使用の機器で利用できるオプショナル・アクセサリもご注文いただけます。一部の製品については、本体とは別途に出荷される場合があります。 (表 3 参照)。注文したアクセサリについてご質問がある場合は、当社担当営業までお問い合わせください。表 3: オプショナル・アクセサリアクセサリ概要当社部品番号 WFM7F02 ポータブル・キャビネット（ハンドル、脚、チルト・ベイル、前面カバー付） 650-4393-xx WFMRACK-NN および WFMRACK-ON WFM8000 シリーズ、WFM6100 シリーズ、 WFM7000 シリーズ、WFM7100 シリーズ、 WFM7200 シリーズ、1700 シリーズ、WFM601 シリーズ、WFM700 シリーズ、760A 型、および 764 型用デュアル・ラックマウント。1 台用のラックは、オプション O 型またはオプション N 型を指定して注文できます。オプション N 型は、WFM700 シリーズ、WFM6000 シリーズ、WFM6100 シリーズ、WFM7000 シリーズ、WFM7100 シリーズ、および WFM8000 シリーズ・モニタ用です。オプション ON 型は、 1700 シリーズ、WFM601 シリーズ、760A 型、および 764 型機器用です。どちらのオプションにも、WFM4000/WFM5000 シリーズ機器を収納可能な N スリーブで使用できるアダプタが付属します。 650-4445-XX (WFMRACK-NN) 650-4394-XX (WFMRACK-ON) アナログ・オーディオ・ブレークアウト・ケーブル 1.8 m（オス）、62ピンD-subコネクタ（オス）－ XLR出力コネクタ（オス）×8およびXLR入力コネクタ（メス）×12 012-1688-00 WVR8RFP WFM7200 型のリモート・コントロールに使用するリモート・フロント・パネル。リモート・コントロール用のハードウェアはユーザが別途用意する必要があります。 WVR8RFP

(25)

はじめにサービス・オプション: いずれの機器についても、次のサービス・オプションのいずれか、またはすべてを追加できます (表 4 参照)。表 4: サービス・オプション Opt. 概要オプション CA1 標準校正（校正期限後、1回実施）を追加します。オプション C3 3 年間の校正サービスを追加します。オプション C5 5 年間の校正サービスを追加します。オプション D1 校正データ・レポートを追加します。オプション D3 3 年間の校正データ・レポートを追加します（オプション C3 型を注文した場合）。オプション D5 5 年間の校正データ・レポートを追加します（オプション C5 型を注文した場合）。オプション R3 3 年間の修理サービス（保証期間を含む）を追加します。オプション R5 5 年間の修理サービス（保証期間を含む）を追加します。機器オプション: 1 つまたは複数のオプションを機器と同時に注文された場合もあります。 (表 5 参照)。機器にインストール済みのオプションをチェックするには、機器の電源をオンにした後に、次の手順を実行します。 1. フロント・パネルの CONFIG ボタンを押します。 2. 汎用ノブを使用して Utilities に移動します。

3. 右矢印ボタンを押して Utilities サブメニューに移動し、View Instrument Options を選択します。ディスプレイ右側のメニュー・ボックスにインストール済みのオプションが表示されます。

(26)

はじめに

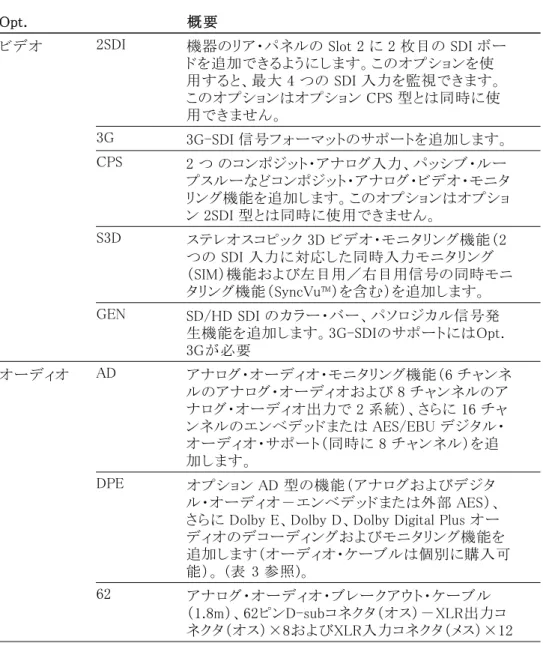

表 5: 機器オプション

Opt. 概要

2SDI 機器のリア・パネルの Slot 2 に 2 枚目の SDI ボー

ドを追加できるようにします。このオプションを使用すると、最大 4 つの SDI 入力を監視できます。このオプションはオプション CPS 型とは同時に使用できません。 3G 3G-SDI 信号フォーマットのサポートを追加します。 CPS 2 つのコンポジット・アナログ入力、パッシブ・ループスルーなどコンポジット・アナログ・ビデオ・モニタリング機能を追加します。このオプションはオプション 2SDI 型とは同時に使用できません。 S3D ステレオスコピック 3D ビデオ・モニタリング機能（2 つの SDI 入力に対応した同時入力モニタリング（SIM）機能および左目用／右目用信号の同時モニタリング機能（SyncVu™）を含む）を追加します。ビデオ GEN SD/HD SDI のカラー・バー、パソロジカル信号発生機能を追加します。3G-SDIのサポートにはOpt. 3Gが必要 AD アナログ・オーディオ・モニタリング機能（6 チャンネルのアナログ・オーディオおよび 8 チャンネルのアナログ・オーディオ出力で 2 系統）、さらに 16 チャンネルのエンベデッドまたは AES/EBU デジタル・オーディオ・サポート（同時に 8 チャンネル）を追加します。 DPE オプション AD 型の機能（アナログおよびデジタル・オーディオ－エンベデッドまたは外部 AES）、さらに Dolby E、Dolby D、Dolby Digital Plus オーディオのデコーディングおよびモニタリング機能を追加します（オーディオ・ケーブルは個別に購入可能）。 (表 3 参照)。オーディオ 62 アナログ・オーディオ・ブレークアウト・ケーブル（1.8m）、62ピンD-subコネクタ（オス）－XLR出力コネクタ（オス）×8およびXLR入力コネクタ（メス）×12

(27)

はじめに表 5: 機器オプション（続き） Opt. 概要 PHY3 物理層測定パッケージ（3G-SDI、HD-SDI、SD-SDI アイ・パターンおよびジッタ波形表示; アイ・パターン・パラメータ、ジッタ、およびケーブル・パラメータの自動測定）を追加します（3G-SDI をサポートする場合は、オプション 3G 型が必要）。 PROD 高性能ガマット・モニタリング・パッケージ（スピア

ヘッド表示および LQV（Luma Qualiﬁed Vector）表示）を追加します。

DAT データ解析機能を追加します。ビデオおよびエンベ

デッド・オーディオ・データ・ストリームのロジック・レベル表示と、ANC データの抽出が可能です。

SIM 2 つの HD/SD-SDI 入力、または 1 つの HD/SD-SDI

入力と 1 つの CPS 入力の同時モニタリングを追加します（3G-SDI フォーマットをサポートする場合は、オプション 3G 型が必要）。測定／解析 AVD アウトオブサービス AV 遅延測定のサポートを追加します（オプション AD 型または DPE 型が必要）。

設置

基本的な設置の手順については、付属の『WFM7200 型の設置と安全に関する取扱説明書』を参照してください。本機器をシステムの一部としてご使用になる場合には、『WFM7200 型システム・インテグレーション・テクニカル・リファレンス』で詳細な設置手順を確認してください。物理的な設置が完了したら、PC やネットワークに直接接続したい場合があります。その場合には、次の情報を参考にしてください。 PC への直接接続本機器を PC に接続するには、以下の手順を実行します。 1. イーサネット･ケーブルで本機器と PC を直接接続します。機器はオートクロスオーバー機能を備えています。また、HUB を使用することもできます。 (図 1 参照)。 2. 以下の説明に記載された手順に従って機器をセットアップし、手動 IP モードを選択して、IP アドレスを手動で選択します。必ず、PC の設定に対応したアドレスを設定してください。 3. SNMP セットアップを使用する場合は、SNMP セットアップの手順を使用し

(28)

はじめに図 1: 機器の PC への接続ネットワークへの接続ここでは、機器をネットワークで使用できるようにするための IP 設定と、機器のコントロール・コマンドを使用する場合に必要な SNMP 設定について説明します。接続と IP 設定: 機器にネットワークを介してアクセスするには、IP アドレスを設定する必要があります。ネットワーク・アドレスは、自動（DHCP）または手動で割り当てることができます。ネットワークで DHCP を使用していない場合は、機器のアドレスを手動で入力する必要があります。アドレスは LAN 管理者に割り当ててもらってください。機器をネットワークに接続し、リモート PC からアクセスするには、次の手順を実行します。 1. CONFIG ボタンを押して、Conﬁguration メニューを表示します。

2. Network Settings > Web Enable を選択します。SEL（選択）ボタンを押して、 On（オン）を選択します。 3. ネットワークのセットアップに従って、IP 設定モードを手動または DHCP に設定します。 4. DHCP を使用できず、サブネット・マスクとゲートウェイ・アドレスのネットワーク・パラメータをこのメニューで設定する必要がある場合は、必要な値について LAN 管理者にお問い合わせください（PC と機器間でアドレスに矛盾

(29)

はじめにがないことを確認してください）。機器の名前を設定し、MAC アドレスを表示することもできます。 5. CONFIG ボタンを押して、Conﬁguration メニューを閉じます。 SNMP のセットアップ機器を制御するために SNMP コマンドを使用する場合は、SNMP パラメータをセットアップする必要があります（SNMP 制御は、自動システムを介したアクセスを主な目的としています）。注： WFM7200 型波形モニタの wfm_mon.mib および wfm8000.mib には SNMP OID が含まれています。これらのファイルは、機器のホームページからダウンロードできます。また、印刷可能なヴァージョンの MIB マニュアルも当社 Web サイト（ www.tektronix.com/manuals）からダウンロードできます。 SNMP 設定をセットアップする手順は、IP 設定の手順と同様です (10 ページ「接続と IP 設定」参照)。次の表では、設定可能なパラメータを示します。アイコン概要 SNMP Enable（SNMP の有効化）

Conﬁguration メニューの Network Settings にあるこのエントリを使うと、SNMP を介したリモート・アクセスのオンとオフを切り替えることができます。 SNMP Trap Enable （SNMP トラップの有効化）このメニュー・エントリを使うと、SNMP を介して送信するトラップのオンとオフを切り替えることができます。 SNMP Trap Address （SNMP トラップ・アドレス）このメニュー・エントリを使うと、SNMP を介して SNMP トラップが送信される IP アドレスを設定できます。エラー状態が検出された場合に、最大 4 つのアドレスにトラップを送信できます。注：アドレスをゼロに設定すると、トラップの出力が無効になります。 Private Community String（プライベート・コミュニティ・ストリング）このメニュー・エントリを使うと、プライベート・コミュニティ・ストリングを設定できます。この文字列は実質的にはパスワードです。SNMP コマンドで機器の値を変更するときにこの文字列が必要になります。注：プライベート文字列は、機器に変更を書き込むための SNMP アクセスに必要です。 Public Community String（パブリック・コミュニティ・ストリング）このメニュー・エントリを使うと、パブリック・コミュニティ・ストリングを設定できます。この文字列は実質的にはパスワードです。SNMP コマンドで機器から値を読み取るときにこの文字列が必要になります。

(30)

はじめに

受入検査

受入検査は、機器の機能をチェックするために実施可能なオプションの手順です。これらの手順では、ディスプレイのほかに必要な機器はありません。より厳密な検査を実施したい場合には、性能検査は、この機器に付属している製品マニュアル CD の『WFM7200 型性能検査と仕様の技術リファレンス』に記載されている性能検査の手順を参照してください。基本的な起動とセルフ・テスト以下のテストは、外部モニタを接続しても、接続しなくても実行できます。外部モニタを使用する場合は、以下の手順に従って、リア・パネルの DVI コネクタが正しく動作していることを確認できます。 1. リア・パネルの EXT DISPLAY コネクタにモニタを接続します。このコネクタは、ソケット接点付き DVI-I コネクタです。DVI モニタは直接接続できますが、アナログ PC（RGB）モニタを接続するには DVI-I/VGA アダプタが必要です。 2. AC 電源コードを機器の後部と 100 ～ 240 VAC 電源に接続します。図 2: 後部パネル

(31)

はじめに 3. フロント・パネルの Power ボタンを押して、電源を投入します。Power ボタンはフロント・パネルの左下隅にあります。図 3: 前面パネル 4. 約 30 秒後、電源オン診断ページが表示されます。 5. すべてのセルフ・テストに合格したことを確認します。すべてのエラーは、赤で表示されます。起動時のセルフテストの結果は画面から消去されますが、CONFIG > Utilities > View Diagnostics Log > SEL を選択するか、または機器のホームページを確認することによって、結果を表示することができます。 6. セルフテストが終了すると、機器の状態は復元されます。ステータス・バーの進行状況インジケータが終了すると、機器の初期化は完了しています。 7. POST（起動時のセルフテスト）の合格または不合格をテスト記録に記録してください。 8. 診断ログが開いた状態であれば、終了します。フロント・パネルのテスト 1. PRESET ボタンを押したままにします。 2. 汎用ノブを使用して、Recall Preset に移動します。

3. 右下矢印キーを使用して、Recall Factory Preset に移動し、SEL ボタンを押します。

(32)

はじめに 6. 他のすべてのボタンを 1 つずつ押します。各ボタンを押すと、ボタンは点滅します。ほとんどのボタンでは、関連するヘルプ・テキストが表示されます。プリセットなど一部のボタンでは、同じ情報が表示されます。HELP ボタン、4 つの矢印キー、および SEL ボタンは、目次と内容を移動するのに使用されるため、ヘルプ・テキストは表示されません。図 4: 機器のオンライン・ヘルプ 7. ヘルプ表示の左上隅に Help Contents ペインが表示されるまで、右矢印キーを押します。 8. 汎用ノブを回して、セレクタ・ボックスがリストで上下に移動することを確認します。 9. HELP ボタンを押して、ヘルプを終了します。ファンのテストファンの音や、機器の背面からの空気の出具合を確認します。低温では、ファンは低速で回転し、非常に静かです。

(33)

機器の概要

フロント・パネル・コントロール

注：このセクションで説明するコントロールには、購入したオプションによっては搭載されていないものがあります。本製品に搭載されているオプションを表示するには、CONFIG ボタンを押します。設定メニューで、Utilities サブメニューを選択してください。View Instruments Options を選択すると、機器にインストールされているオプションが表示されます。 3 レベルのコントロール本製品は、次の 3 つのレベルでコントロールできます。頻繁に変更する設定：フロント・パネルの各種ボタンは、各タイルに表示する測定内容など、頻繁に変更するパラメータをコントロールします。ノブはレベルの調整と選択に使用します。タイル固有の設定：ポップアップ・メニューは、表示されるタイルに固有のパラメータをコントロールします。ポップアップ・メニューは、波形の表示モードなど、あまり頻繁に変更しないパラメータをコントロールします（波形表示モードを RGB から YPbPr に変更するなど）。ポップアップ・メニューを表示するには、MEASURE SELECT または DISPLAY SELECT のいずれか該当するボタンを約 1 秒押し続けます。機器全体の設定：Conﬁguration メニューのパラメータは、機器全体の設定です。Conﬁguration メニューは、波形の色やネットワーク・アドレスの設定など、変更頻度の少ない設定をコントロールします。コントロールの範囲コントロールには、機器全体およびすべてのタイルに影響するものと、アクティブなタイルにのみ影響するものがあります。一般に、フロント・パネルのボタンまたはポップアップ・メニューで設定した制御内容は、アクティブなタイルにのみ適用されます（Input ボタンとすべてのオーディオ機能は例外で、これらは全体に適用されます）。CONFIG メニューで設定した制御内容は、通常、機器全体に適用されます。

(34)

機器の概要レイアウトと使用方法次の図に主要なフロント・パネル要素を示し、それに続く表でそれらの各要素について説明します。表の「使用手順」列には、各要素の使用方法が説明されている、このマニュアルの参照先が示されています。参照ページが示されていない要素については、基本的機能が説明されています。コントロール要素またはグループ使用手順表示選択ボタン番号付きのボタンを押して、4 つのタイルからアクティブにするタイルを選択します。また、FULL ボタンを押して、タイルを全画面表示することもできます。測定ボタン測定ボタンを使用して表示を選択する方法(34 ページ参照)。ゲインおよび掃引ボタンゲイン、掃引、および倍率を使用する方法(94 ページ参照)。プリセット・ボタンプリセットを使用する方法 (98 ページ参照)。入力選択ボタン信号入力の選択 (23 ページ参照)。ライン選択ボタンライン・セレクト・モードの設定 (97 ページ参照)。 EXT REF ボタン外部リファレンス (図 16 参照)。スタジオのタイミング調整 (177 ページ参照)。 CAPTURE ボタン表示の取り込み (96 ページ「Capture （取込み）」参照)。 Help ボタンオンライン・ヘルプ (17 ページ「オンライン・ヘルプのナビゲート」参照)。

(35)

機器の概要コントロール要素またはグループ使用手順カーソル・ボタンカーソルを使った波形の測定 (図 49 参照)。設定ボタンパラメータの設定、機器オプションの表示、ソフトウェア・アップグレード、その他のさまざまなタスクを実行します。上下左右矢印キーおよび SEL ボタンメニューの移動とパラメータの選択に使用します。汎用ノブメニューの移動とパラメータの調整に使用します。垂直および水平ノブタイル表示または全画面表示で、波形の位置を指定するために使用します。オーディオ・タイルがアクティブなときは、Horz ノブでヘッドフォンの音量を調整できます。電源ボタン機器の電源のオン／オフの切り替え。このボタンでは主電源は切断されません。表示ボタン波形、目盛、および LCD バックライトの輝度、USB への表示の取り込み、無限パーシスタンス・モードにアクセスします。メイン・ボタンマルチ入力表示モード、SyncVu モード、SIM モード、3D 入力、および USB ステータスにアクセスします。 OTHER ボタン LTC 表示モード(53 ページ参照)。

機器のオンライン・ヘルプ

フロント・パネルの HELP ボタンを押すと、機器のオンライン・ヘルプが表示されます。ボタン、機能、操作、その他ご使用の機器に関して不明な点があるときには、この機器のオンライン・ヘルプを使用します。次のような特長があります。状況依存：オンライン・ヘルプを選択したときにアクティブなタイルで表示されている内容、またはヘルプを選択したあとで操作するコントロールによって表示されるトピックが変わります。検索可能：目次ペインとトピック選択ペイン、およびトピック内のリンクを使用して、各トピックにアクセスできます (14 ページの図 4 参照)。オンライン・ヘルプのナビゲート 1. HELP ボタンを押します。

(36)

機器の概要 4. SEL ボタンを押して、ハイライト表示されたカテゴリを選択します。 5. 右矢印キーを押して、ペイン間を移動します。右側のペインには、ヘルプがアクティブな間は、ユーザが押したフロント・パネル・ボタンに関連するトピックの内容が表示されます。それ以外のときは、ヘルプ・ファイルのリンクと使用するメニューが表示されます。 6. 再度 HELP ボタンを押して、ヘルプを終了します。

機器の表示

この機器では、FlexVu™ を使用しています。FlexVu™ は、4 つのタイルを一度に表示することも、フル画面サイズのタイルを 1 つ表示することもできる柔軟な 4 タイル表示機能です。各タイルは、それぞれ異なる測定を表示でき、4 つの独立した機器として効果的に利用できます。各タイルが独立して動作するように、ほとんどのコントロールは一度に 1 つのタイルだけに影響するようになっています。

Display Select ボタン番号付きの Display Select ボタンの 1 つを押して、4 つのタイルからアクティブにするタイルを選択します。アクティブなタイルには青の輪郭が表示され、そのタイルに関連漬けられた番号付きのボタンが点灯します (図 5 参照)。

(37)

機器の概要 FULL ボタンを押して、4 つのタイルを 1 つのタイルに切り替えます（全画面表示）。再度 FULL ボタンを押して、4 タイル表示に戻ります (図 6 参照)。図 6: Full ボタンの機能ステータス・バー機器のディスプレイの下部にあるステータス・バーには、機器のステータスとモニタされている信号に関する情報が表示されます (図 7 参照)。 (図 8 参照)。 1 つの信号入力がモニタされているときは、ステータス・バーには、信号の種類とその信号に関連付けられたアラーム、およびその他の情報が表示されます (図 7 参照)。図 7: シングル入力モードのステータス・バー

(38)

機器の概要複数の信号入力がモニタされているときは、ステータス・バーには、それぞれの信号の種類と信号に関連付けられたアラーム、およびその他の情報が表示されます (図 8 参照)。図 8: 同時入力モードのステータス・バーステータス表示の要素概要入力フォーマット選択された入力の信号フォーマット、あるいは信号が存在しないかまたはアンロックされている状態を示します。 EDH エラー EDH エラーが発生した場合に表示される 1 行の領域。 RGB ガマット・エラー RGB ガマット・エラーが発生した場合に表示される 1 行の領域。注： RGB およびコンポジット・ガマットのメッセージはディスプレイの同じ行に表示されるため、RGB エラーとコンポジット・ガマット・エラーの両方が同時に発生した場合には、"RGB and Cmpst Gamut" というメッセージが表示されます。コンポジット・ガマット・エラーコンポジット・ガマット（アローヘッド）エラーが発生した場合に表示される 1 行の領域。注： RGB およびコンポジット・ガマットのメッセージはディスプレイの同じ行に表示されるため、RGB エラーとコンポジット・ガマット・エラーの両方が同時に発生した場合には、"RGB and Cmpst Gamut" というメッセージが表示されます。ルミナンス・ガマット・エラールミナンス・エラーが発生した場合に表示される 1 行の領域。アラーム／エラー・インジケータ上記 4 つのリードアウト以外の種類のアラームが発生した場合に表示されるアイコン。日付と時刻日時（CONFIG > Utilities で設定）機器名 CONFIG > Utilities メニューで機器に割り当てられた名前。オーディオ・ステータスエンベデッド・オーディオを入力にしたくした場合に、選択したオーディオ入力、またはエンベデッド・オーディオ・チャンネルをステータスを示す 32 文字の文字列。後者の場合、各文字は特定のチャンネルのステータスを示します。- は存在しないこと、p は存在することを意味します。タイムコード・リードアウト選択したタイム・コード値を示すリードアウト。

(39)

機器の概要ステータス表示の要素概要リファレンス・ソース現在のリファレンス・ソースを示します。リファレンスには、Ext. および Internal があります。また、フォーマットおよびリファレンスが存在しないまたはアンロックされている状態を示します。

現在の入力選択された入力を示します。入力には、SDI 1A、SDI 2A、SDI

1B、SDI 2B、Cmpst 2C、および Cmpst 2D（インストールしたオプションにより異なる）があります。現在の入力が Auto モードではなくアンロックされているかどうかも示します。ステータス・バーのアイコン表示アイコ _{Warning – ユーザ・インタフェースにマップされたエラー}概要またはアラームがトリガされた場合に表示されます。

Alarms Muted - STATUS ポップアップ・メニューでアラームをミュートしている場合に表示されます。

Remote Access - 機器にネットワークからアクセスしている場合に表示されます。たとえば、機器にリモート・インタフェースからコマンドを送っているような場合です。 Alarms Disabled - Conﬁguration メニューでアラームを無効にしている場合にステータス・バーに表示されます。 Freeze Active - タイルを静止または取り込んでいる場合に表示されます。

カメラ・タリー - カメラ・タリー・モードがオンのときに表示されます。この設定には、CONFIG > Utilities > Ground Closure Mode メニューからアクセスできます。REMOTE コネクタで使用されるこのモードは、どの入力がオンエア（赤）でどの入力が調整可能（緑）であるかを定義するのに使用されます。このモードがオンのときは、選択された入力のピクチャ表示の上部にも示されます。注： REMOTE コネクタのピンの詳細については、『WFM7200型の設置と安全に関する取扱説明書』を参照してください。

(40)

機器の概要

リア・パネルの仕様リア・パネルの仕様については、付属の『WFM7200 型の設置と安全に関する取扱説明書』を参照してください。PDF 版のマニュアルは、製品マニュアル CD および当社の Web サイト（www.tektronix.com/manuals）からも入手できます。

(41)

信号入力

機器のリア・パネルに信号ソースを接続したら、以下のメニューを使用して信号をセットアップできます。

Conﬁg > Input Mode：入力モードがシングルまたは同時入力モードのいずれであるか、および SyncVu とマルチ入力モードの有効または無効を選択します。

Conﬁg > SDI Input：SDI 入力の表示方法を選択します。機器は入力フォーマット、サンプリング構造、およびトランスポートの種類を自動的に検出します（または、手動で指定することもできます）。また、EAV、SAV、および ANC データの非表示、クロマ調整の設定、HD カラリメトリの選択、およびデュアル・リンクのしきい値の設定などを指定できます。

Conﬁg > Composite Input：入力の種類の選択、AFC の同期速度の設定（高速または低速）、DC リストアの設定（オフ、低速、高速）、NTSC 方式のセットアップの設定（オンまたはオフ）、PAL ベクトル表示の設定（ノーマルまたは +V）を指定します（オプション CPS 型が必要）。

Input 1A/1B および Input 2A/2B：2xHD 3 Gb/s SDI 信号について信号を完全に表示するか、または選択されたストリームのみを表示するかを選択します。表示される入力選択は、インストールされたオプションおよび表示設定によって異なります。Input 1A、1A.1、1A.2、1A.1+2、1B、1B.1、1B.2、および 1B.1+2 などのメニュー・オプションが表示されます。リア・パネルの 2 つの入力端子のそれぞれに信号を接続した場合は、フロント・パネルの関連付けられた入力ボタンを押すことにより、表示されるチャンネルをコントロールできます。入力ボタンが点灯しているときは、チャンネルが表示されます。ボタンが点灯していないときは、そのチャンネルは表示されません。

SDI 信号

1 つまたは複数の 3G-SDI、HD-SDI、SD-SDI 信号を、機器のリア・パネルにある SDI 入力に接続します。接続が完了したら、フロント・パネル・ボタンを使用して、スレッショルド、監視対象のアラーム、オーディオ・ソースなどの監視に関連するパラメータを設定します (図 9 参照)。 (図 10 参照)。注：オプション 2SDI 型を使用すれば、最大 4 系統の SDI 信号を機器に接続できます。このオプションを使用することにより、機器のリア・パネルの Slot 2 に 2 枚目の SDI モジュールを追加できるようになります(図 11 参照)。

(42)

信号入力

図 9: 1 つの SDI 信号を接続する場合

(43)

信号入力

(44)

信号入力

コンポジット信号

コンポジット信号を機器のリア・パネルの CMPST 入力の 1 つに接続します。この入力では、ループスルーを終端する必要があります。接続が完了したら、フロント・パネル・ボタンを使用して、その信号の監視に関連するパラメータを設定します。コンポジット入力はパッシブであり、外部ターミネーションが必要です。この機器を動作リンクの監視のために設置する場合、接続先の受信部と接続ケーブルはターミネーションとして機能します。この監視接続によって、パス全体の性能がチェックされます。本製品のリターン・ロスは十分に高く、ほとんどの場合、接続先の受信部によってシステムのリターン・ロスが決まります。機器をリンクの最後に配置する場合、ループスルー・コンポジット・コネクタの片方に BNC ターミネーションを取り付ける必要があります。ターミネーションは 75 Ωで、DC カップリングされている必要があります。図 12: コンポジット信号の接続

(45)

信号入力

デュアル・リンク信号

デュアル・リンク信号の入力の場合も SDI 信号と同様です。デュアル・リンク・モニタリングでは、従来のシングル・リンク入力を使用した場合よりも高い解像度の信号をモニタできるように機器をセットアップできます。デュアル・リンク信号は機器で結合された後、1 つの信号として波形表示やその他の表示モードで表示されます (図 13 参照)。図 13: デュアル・リンク信号の接続

CONFIG > SDI Input メニューで、入力フォーマット、サンプリング構造、およびトランスポートの種類を Auto に設定すると、SMPTE352M（VPID）が存在する場合には、機器はデュアル・リンク信号に合わせて自動的に設定されます。 SMPTE352M（VPID）が存在しない場合は、サンプリング構造とトランスポートを手動でセットアップする必要があります。正しく設定されているかどうかを検証するには、ビデオ・セッション表示（STATUS>Display Type>Video Session）を確認します。デュアル・リンク信号での動作中に、SMPTE352M（VPID）を使用して信号のフォーマットが自動的に検出されます。検出されると、リンク A、リンク B およびアルファ・チャンネルの情報を組み合わせて表示できるようになります。これは、正しいコンテンツの識別に役立ちます。アルファ・チャンネル情報は、存在する場合に表示されます。次の図は、信号の成分の表示例を示しています (図 14 参照)。

(46)

信号入力図 14: 波形表示でのデュアル・リンク情報の表示位置

マルチ入力表示モード

マルチ入力表示モードにより、最大 4 つの同一フォーマットの SDI 入力を同時に表示できます。マルチストリーム信号（2xHD Level B 3 Gb/s 信号など）の特定のストリームを表示することも、または両方のストリームを同時に表示することもできます。このモードは、WFM、GAMUT、および VECTOR 表示を使用している場合にのみ使用できます。マルチ入力表示をオンにするにはマルチ入力表示モードは、2 段階の手順に従って有効にします。マルチ入力オプションは、MAIN ボタン・メニューで機能が有効にされているときに、WFM、 GAMUT、および VECTOR ポップアップ・メニューでのみ使用できます。この機能を有効にするには、次の手順を実行します。 1. MAIN ボタンを押したままにします。 2. Multi-Input Mode に移動します。 3. SEL ボタンを押して、Enable をハイライト表示します。 4. MAIN ボタンを押して、メニューを終了します。これでマルチ入力表示モードが有効になりました。次の段階では、以下の手順に従って、特定のトレースでこの機能が有効になるように設定します。 1. WFM、VECTOR、または GAMUT ボタンを押したままにして、1 つのタイルに表示を取得し、その表示のポップアップ・メニューを表示します。 2. ポップアップ・メニューから、On を選択して、マルチ入力を有効にします。 3. FULL ボタンを押して、その表示を全画面モードでアクティブ化します。これでマルチ入力表示モードがアクティブになります。注：マルチ入力表示は各タイルに個別に選択することもできますが、そのタイルが全画面表示されているときにのみアクティブになります。

(47)

信号入力別のタイルをマルチ入力モード以外に設定することもできるため、タイルを切り替えることによって、マルチ入力モードと通常の入力モードを簡単に切り替えることができます。4 タイル表示モードでは、選択された入力がすべてのタイルに同時に表示されます。表示する入力を選択するにはリア・パネルの 2 つの入力端子のそれぞれに信号を接続した場合は、フロント・パネルの関連付けられた入力ボタンを押すことにより、表示されるチャンネルをコントロールできます。入力ボタンが点灯しているときは、チャンネルが表示されます。ボタンが点灯していないときは、そのチャンネルは表示されません。表示される入力を変更しても、モニタされる入力が変更されるわけではありません。たとえば、2 つの SDI 信号を接続する場合に、1 つを入力 1A、もう 1 つを入力 1B に接続するときに、1B ボタンを押して点灯を消すと、トレース表示のチャンネルは表示されなくなりますが、チャンネルのステータスやアラームのモニタリングは停止されません。表示するストリームを選択するには入力ボタンのポップアップ・メニューから、2xHD Level B 3 Gb/s SDI 信号の 1 つを表示するか、または両方のストリームを同時に表示するかを選択できます。入力ボタンを押したままにすると、表示されるポップアップ・メニューを使用して、その信号のストリーム 1、ストリーム 2、または両方のストリームの表示を選択できます。トレース表示が全画面のマルチ入力表示モードに設定されている場合は、以下に示す入力 1A ボタンのポップアップ・メニュー・オプションが表示されます。機器にオプション 2SDI 型が装備されている場合に、1B、2A、または 2B 入力ボタンを押すと、以下の同じメニュー・オプションが表示されますが、異なるラベルが使用されます。注：入力ラベルはカスタマイズ可能です。 (30 ページ「入力ラベルをカスタマイズするには」参照)。

Input 1A：1 つの信号ストリームが使用されているか、または 2xHD Level B 3 Gb/s 信号が使用されている場合は、2 つのストリームがオーバーレイされているときに、ストリーム全体を表示します。

Input 1A.1：2xHD Level B 3 Gb/s 信号の 2 つのストリームのうち、最初のストリームのみをトレース表示の入力に表示します。
