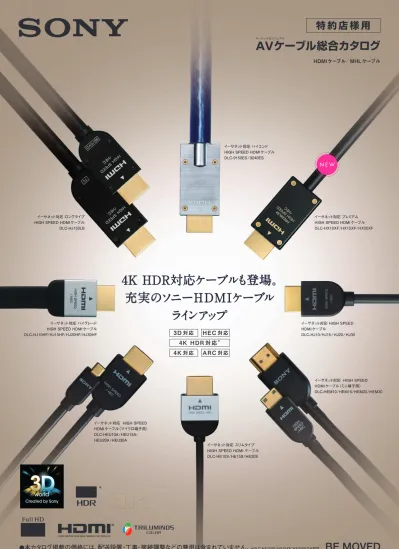

イーサネット対応 スリムタイプ HIGH SPEED HDMI ケーブル DLC-HE10S/HE15S/HE20S イーサネット対応 ハイグレード
HIGH SPEED HDMIケーブル DLC-HJ10HF/HJ15HF/HJ20HF/HJ30HF
イーサネット対応 ロングタイプ HIGH SPEED HDMIケーブル DLC-HJ150LB
イーサネット対応 ハイエンド HIGH SPEED HDMIケーブル DLC-9150ES/ 9240ES イーサネット対応 HIGH SPEED HDMIケーブル〈ミニ端子用〉 DLC-HEM10/HEM15/HEM20/HEM30 イーサネット対応 HIGH SPEED HDMIケーブル〈マイクロ端子用〉 DLC-HEU10A/HEU15A/ HEU20A/HEU30A 3D対応 4K HDR 対応＊ 4K対応 HEC対応 ARC対応 イーサネット対応 プレミアム HIGH SPEED HDMIケーブル DLC-HX10XF/HX15XF/HX20XF イーサネット対応 HIGH SPEED HDMIケーブル DLC-HJ10/HJ15/HJ20/HJ30 ＊DLC-HX10XF/HX15XF/HX20XFのみ対応 N E W ＊
4K HDR対応ケーブルも登場。
充実のソニーHDMIケーブル
ラインアップ
A
Vケーブル総合カタログ
HDMI ケーブル／ MHL ケーブル ●本カタログ掲載の価格には、配送設置・工事・接続調整などの費用は含まれていません。
形状
希望小売価格 型名
長さ
ハイエンド イーサネット対応 HIGH SPEED HDMIケーブル
HDMI端子×1 HDMI端子×1 HDMIミニ端子×1 HDMI端子×1 HDMIマイクロ端子×1 HDMI端子×1 希望小売価格 型名 長さ カラー
ハイグレード イーサネット対応 HIGH SPEED HDMIケーブル3D対応
3D対応
希望小売価格 型名
長さ カラー
プレミアム イーサネット対応 HIGH SPEED HDMIケーブル3D推奨
1.0m 1.5m 2.0m DLC-HX10XF DLC-HX15XF DLC-HX20XF ［NEW］ ［NEW］ ［NEW］ オープン価格＊ オープン価格＊ オープン価格＊ 黒 黒 黒 0.7m 1.0m 1.5m 2.0m 3.0m 5.0m DLC-HJ7HF DLC-HJ10HF DLC-HJ15HF DLC-HJ20HF DLC-HJ30HF DLC-HE50HF オープン価格＊ オープン価格＊ オープン価格＊ オープン価格＊ オープン価格＊ オープン価格＊ 黒 黒 黒 黒 黒 黒 希望小売価格 型名 長さ カラー
スタンダードタイプ イーサネット対応 HIGH SPEED HDMIケーブル3D対応
0.7m 1.0m 1.5m 2.0m 3.0m DLC-HJ7 DLC-HJ10 DLC-HJ15 DLC-HJ20 DLC-HJ30 オープン価格＊ オープン価格＊ オープン価格＊ オープン価格＊ オープン価格＊ 白・黒 白・黒 白・黒 白・黒 白・黒 希望小売価格 型名 長さ カラー
スイングタイプ（横型端子） イーサネット対応 HIGH SPEED HDMIケーブル3D対応
1.0m 1.5m 2.0m DLC-HE10H DLC-HE15H DLC-HE20H オープン価格＊ オープン価格＊ オープン価格＊ 白・黒 白・黒 白・黒 希望小売価格 型名 長さ カラー
スリムタイプ イーサネット対応 HIGH SPEED HDMIケーブル3D対応
1.0m 1.5m 2.0m DLC-HE10S DLC-HE15S DLC-HE20S オープン価格＊ オープン価格＊ オープン価格＊ 白・黒 白・黒 白・黒 希望小売価格 型名 長さ カラー
スイングタイプ（縦型端子） イーサネット対応 HIGH SPEED HDMIケーブル3D対応
1.0m 1.5m 2.0m DLC-HE10V DLC-HE15V DLC-HE20V オープン価格＊ オープン価格＊ オープン価格＊ 白・黒 白・黒 白・黒 希望小売価格 型名 長さ カラー
〈ミニ端子用〉 イーサネット対応 HIGH SPEED HDMIケーブル3D対応
1.0m 1.5m 2.0m 3.0m DLC-HEM10 DLC-HEM15 DLC-HEM20 DLC-HEM30 オープン価格＊ オープン価格＊ オープン価格＊ オープン価格＊ 黒 黒 黒 黒 希望小売価格 型名 長さ カラー
〈マイクロ端子用〉 イーサネット対応 HIGH SPEED HDMIケーブル3D対応
1.0m 1.5m 2.0m 3.0m DLC-HEU10A DLC-HEU15A DLC-HEU20A DLC-HEU30A オープン価格＊ オープン価格＊ オープン価格＊ オープン価格＊ 黒 黒 黒 黒 希望小売価格 型名 長さ カラー
ケーブル巻き取りタイプ〈マイクロ端子用〉 イーサネット対応 HIGH SPEED HDMIケーブル3D対応
2.0m DLC-HEU20R 白 オープン価格＊
希望小売価格 型名
長さ カラー
ケーブル巻き取りタイプ〈ミニ端子用〉 イーサネット対応 HIGH SPEED HDMIケーブル3D対応
2.0m DLC-HEM20R 白 オープン価格＊
希望小売価格 型名
長さ カラー
ロングタイプ イーサネット対応 HIGH SPEED HDMIケーブル
15.0m DLC-HJ150LB 黒 83,300円＋税 1.5m 2.4m DLC-9150ES DLC-9240ES 71,400円＋税 95,000円＋税 3D対応 形状 希望小売価格 型名 長さ カラー ［MHL3対応］MHLケーブル マイクロUSB端子×1 HDMI端子×1 3D対応 1.0m 1.5m 2.0m 3.0m DLC-MC10 DLC-MC15 DLC-MC20 DLC-MC30 オープン価格＊ オープン価格＊ オープン価格＊ オープン価格＊ 黒 黒 黒 黒 H D M I 端 子 用 接 続 ケーブ ル 【P.4 〜 10】 M H L ケーブ ル 【P.11】 ：このマークの商品は、生産完了品のため、品薄・品切れになる場合があります。販売店にお確かめのうえお選びください ＊オープン価格商品の価格は、販売店にお問い合わせください
この〈 早 見 表〉と裏 表 紙の〈インデックス〉で、掲 載ページがすばやく探せます
ハイビジョン映像信号とマルチチャンネルサラウンド音声信号を1本で伝える。4K HDR対応ケーブルも
登場したHDMI規格対応のHIGH SPEED HDMIケーブルを、機器や用途に合わせて幅広くラインアップ
●デジタルテレビ向けインターフェース規格、HDMI
HDMI（High Definition Multimedia Interface）は、デジタルテレビ向け
のインターフェース規格です。1本のケーブルで高精細デジタル映像信号＊1
と高音質デジタル音声信号＊2を伝送できるので、従来のケーブルに比べて
取り扱いが容易。ギガビットクラスの高速データ伝送が可能です。
＊1：ハイビジョン（HD）のデジタル映像信号 ＊2：マルチチャンネル（サラウンド）デジタル音声信号 ＊3：接続する機器の双方が、それぞれの信号に対応している必要があります ＊4：現行の放送などで使われている色空間規格に対し、約1.8倍の広い色彩が表現できる規格
●新規格フル対応、イーサネット対応 HIGH SPEED HDMIケーブル HDMIで新たに定義された、HIGH SPEED with ETHERNET 認証 済みのHDMIケーブルです。従来の規格に加え、HDMIイーサネットチャ ンネル、オーディオリターンチャンネル、3D 映像、4K 対応となり、次世代 機能の伝送が可能になりました。
HEC
のHDMIケーブルで行えます。これにより、テレビなど1台映像／音声信号に加えて、100Mbpsのデータ通信が1本 のHDMIイーサネットチャンネル対応機器がネットワーク接続 されていれば、その他のHDMIイーサネットチャンネル対応 のブルーレイディスクレコーダーなどからもネットワークの利用 が可能になります。※テレビ、接続機器ともにHDMIイーサネット チャンネル対応が必要になります3D 映像
ダーなどの接続に対応します。3D 映像対応の液晶ディスプレイやブルーレイディスクレコー ※テレビ、接続機器ともに３D 映像対応が必要になります 映 像 信 号 音 声 信 号 機 器 間 相 互 制 御 HIGH SPEED CEC〈ブラビアリンク〉対応 より高解像度の信号伝達が可能 最大伝送帯域 ： 165MHz →340MHz 最大伝送速度 ： 4.95Gbps →10.2Gbps 〈ブラビア〉とブラビアリンク対応機器をHDMIケーブルでつなげば、複数のリモコンを持ち替える必要がなく、ひとつのリモコンで操作が可能Deep Color 表示できる色数が大幅に拡大。モノクロを含む色の階調性も豊かになりコントラストが向上 24bit → 24/30/36/48bit TRILUMINOS® Color
オーディオフォーマット AVシンク（リップシンク）
動画の広色域空間の国際規格であるxvYCC＊4と静止画の広色域空間の国際規格であるsYCCに準拠し、従来よりも広い色域を
再現し、赤色、青色、緑色をはじめとするさまざまな色をより鮮やかに表現
Blu-ray Disc、HD DVDで採用されたDolby TrueHD／DTS-HD Master Audioに対応 映像と音声のタイミングを自動で一致させる機能
HDR
映像に記録できる明るさ情報（輝度）のレンジを拡大することにより、明るい所や暗い所をより鮮明に表現でき、人の目の 見え方に近い映像表現を実現します。※テレビ、接続機器とも に4K 60P/4K HDR、18Gbps伝送への対応が必要になります4K
フル HD（1,920×1,080）の 約4倍（3,840×2,160）の高解像度を実現できます。 ※テレビ、接続機器ともに4K対応が必要になります 金属シールド シェル構造 シームレス プラグ接合構造
24Kメッキ
ケーブル部とプラグ部の接合部は、外来ノイズの影響を 最も受けやすい部分のひとつ。本ケーブルでは、その プラグ部内部に金属シール ドシェル構造を採用。外来 ノイズの影響を低減し、高 遮 しゃへい 蔽性を実現しました。 ●丈夫で扱いやすく遮しゃへい蔽性にすぐれた、独自開発のHDMI ケーブル 設置時の取り扱いが容易な独自の高水準スリムケーブルを採用。安定した 高速伝送性能を確保するすぐれたインピーダンス特性と、データ伝送損失を 抑え高伝導性を得られるすぐれた周波数特性を備えました。コネクター部 やプラグ部の構造にもこだわり、安定した高伝送品質を維持します。 プラグ部に継ぎ目のないシームレスプラグを採用。プラグ 接点付近における外来 ノイズの影響を低減し、 安定した高品質な信号 伝送を実現しました。 必須項目／最大伝送帯域 必須項目／最大伝送速度 色深度 必須項目 オプションSTANDARD 165MHz 4.95Gbps 24bit − ARC
HIGH SPEED 340MHz（3D 映像対応、4K 対応） 10.2Gbps 24/30/36/48bit − ARC
STANDARD with ETHERNET 165MHz 4.95Gbps 24bit ETHERNET ARC
HIGH SPEED with ETHERNET 340MHz（3D 映像対応、4K 対応） 10.2Gbps 24/30/36/48bit ETHERNET ARC
プラグ部に高い信頼性と耐久性を実現し、錆さびなどの経年変化 による伝送劣化を防止する24K金メッキを採用しました。 プラグの抜き差しによりダメージを受けやすいケーブル部 とプラグ部の接合部に、独自開発の接合構造を採用。 機械的強度と伝送安定性を向上させました。
新規格で定義・拡張された主な特長
ソニーのHDMI ケーブルの特長
HDMI ケーブルの種類
［全モデル共通］その他の主な特長
＊3 HDMIイーサネット チャンネル ハイダイナミック レンジ 写真のケーブルは、左からDLC-9150ES／HJ150LB／HX15XF／HJ15HF／HE15S／HJ15／HEM15／HEU15A 金属シールドシェル 独自開発のケーブル部 とプラグ部の接合構造継ぎ目のあるプラグ シームレスプラグ
ARC
シアターラックに送ることができます。HDMIケーブル1本で、テレビの音声信号をAVアンプや ※テレビ、接続機器ともにオーディオリターンチャンネル対応が 必要になります オーディオリターン チャンネル 2 3●HDMI出力端子付きブルーレイディスクレコーダーとHDMI入力端子付きテレビなどをつなぐとき ●HDMI出力端子付きブルーレイディスクレコーダーとHDMI入力端子付きAVアンプなどをつなぐとき
HDMI 端子←→ HDMI 端子
（イーサネット対応 HIGH SPEED HDMI ケーブル）イーサネット 対応 HIGH SPEED HDMI ケーブル
イーサ ネット 対応 HIGH SPEED HDMI ケーブ ル
ハ イ エ ンド
プ レ ミ ア ム
すべては原音を忠実に再現するために。あらゆる振動抑制と徹底したノイズ低減をはかり、
音質・画質ともハイエンドの性能を追求したESシリーズ
より高品質な映像・音声を実現するために、ケーブルの接続 方向を定義し、ひと目で確認できるようケーブル面に「 」 （信号の流れ）を表示しました。 より高品質な映像・音声を実現するために、ケーブルの接続方 向を定義し、ケーブル面に「 」（信号の流れ）を表示しました。 HDMI入力端子付き AVアンプなど HDMI出力端子 （1.5m/2.4m） 10.2Gbps ケーブル上に印字された 「 」の 向きに合わせて接続する HDMI入力端子 HDMI出力端子付き ブルーレイディスクレコーダーなど信号方向表示
信号方向表示
●複合ピースプラグ構造の採用で、音質劣化の原因となる振動を抑制 振動に強い新開発シームレス亜鉛ダイカストプラグと、プラグへの微振動伝搬 を抑える亜鉛ダイカストケースを採用。さらに、ブッシング部をプラグ本体から ●高品質信号線、4階層シールドを採用し、すぐれた伝送特性を実現 信号線に日本製の高品質 AWG24ツインナックス線を採用することにより、 導体の断面積比で当社 DLC-HJ15の約4倍を実現し、接続機器間の信号を 忠実に再現したまま10.2Gbpsの高速伝送が可能。線径は、0.08mmの高品質 銀メッキ純銅線を40本撚よりにした多芯構造とし、4階層シールドの採用と 相まって、すぐれた伝送特性を実現しました。 ●新開発シースやスタビライザーの採用により機械的振動を排除 すぐれた振動特性を持った特殊材料配合の新開発高音質 PVCシースの採用 に加え、振動を抑制する金属スタビライザーや振動を伝わりにくくする樹脂チューブ をケーブルに装着。音質悪化の原因となる機械的振動を徹底的に排除しました。 アルミ箔＋銅編組＋銅箔＋銅箔の4階層シールド構造により、 不要なノイズを極限まで低減。ノイズによる信号の乱れ、ジッタ を防ぎすぐれた伝送特性を実現しました。 遮しゃへい蔽性を向上させるため、ツイスト構造の2本の芯線（対線）と ドレイン線をアルミテープでシールドし、そのシールドを含むすべ ての信号線をまとめてアルミテープでシールド。さらにその外 側を編組銅線でシールドした3重シールド構造を採用しました。4
階層シールド
3重シールド
2本の線を螺ら せ ん旋状に編んだツイストペア構造のツインナックス線 を採用。ケーブルのねじれや振動に強い構造を実現しました。 ツイスト ペア構造 ツイストペア構造のツインナックス線をさらにツイストする（撚よる）こと によって、 ケーブルの引き回しで起こる曲げやねじれによるメカ的 なストレスを改善。クロックと各信号データをより正確に伝えます。 ダブルツイスト 構造 新開発の亜鉛ダイカストケースには、ケースに剛性の高い 亜鉛を採用。そして、ケース内部はさらなる強度アップのため にフレーム（リブ）構造とし、金メッキネジとともに、音質・画質 劣化の原因となる振動伝搬を抑制しました。 亜鉛ダイカスト ケース 独立させた複合ピース構造により、ケーブルからの振動を軽減しました。また、 ケース内部はフレーム（リブ）構造化して振動を抑えるなど、聴感上の音質劣化 の原因となるさまざまな振動を徹底して抑制しています。さらなる高精細・広色域・高コントラスト映像の伝送をめざして。
4K 60P や4K HDRにも対応した、プレミアムHDMIケーブル認証を取得したプレミアムケーブル
●4K 60Pや4K HDR映像にも対応 新規格プレミアムHDMIケーブル認証を取得し、18Gbpsまでの高容量の 映像・音声データの伝送を実現。高解像度で動きの滑らかな4K 60P＊や、 高解像度に加えて明るい所も薄暗い所もより鮮明に表現できる4K HDR などにも対応し、高精細・広色域・高コントラストな映像が楽しめます。＊4K60P YCbCr 4:2:2 12bit、4K60P YCbCr 4:4:4 8bitなど
※テレビ、接続機器ともに4K 60P/4K HDR、18Gbps伝送への対応が必要になります ●継ぎ目のないシームレス亜鉛ダイカストプラグ プラグ部から継ぎ目をなくすことで、プラグ接点付近における外来ノイズを低 減。さらに、抜き差しによりダメージを受けやすいケーブル部とプラグ部の接 合部に、独自開発の接合構造を採用し、機械的強度と伝送安定性を向上。 銅箔シールドを巻くことにより外来ノイズの侵入や漏れを抑え、信号品質へ の影響を抑えます。また、経年変化による伝送品質の劣化を防止するため 24Kメッキを採用しました。 ●信頼性の高いAWG30銅撚より線を採用 従来より高速になった4K時代の伝送信号を確実に伝えるため、芯線に信 頼性の高いAWG30銅撚より線を採用しました。
あらゆる振動抑制を徹底的に追求したプラグ部
プレミアム HDMI ケーブル認証を取得し、18Gbps の高速伝送に対応
振動に強く高級感あふれるプラグ部
高画質・高音質を伝えるプレミアムケーブル
高品質 AWG24ツインナックス線を採用したケーブル部
DLC-9150ES （1.5m） 希望小売価格 71,400円＋税 ［受注生産］ DLC-9240ES （2.4m） 希望小売価格 95,000円＋税 ［受注生産］ シームレス プラグ 接合構造 4階層シールド ツイストペア構造 信号方向表示 HEC 3D 映像 4K ARC ケーブル構造図 フレーム（リブ）構造 亜鉛ダイカストケース 亜鉛ダイカストプラグ 独立構造のブッシング部 金属スタビライザー 樹脂チューブ 芯線 （銀メッキ銅線） AWG24ツインナックス線｝
4階層シールド 銅箔 銀メッキ銅編組 アルミ箔 新開発高音質 PVC ダブルツイスト 構造 24Kメッキ 亜鉛ダイカスト ケース お 客 様からオーダーをいただいてからの 生 産となります お 客 様からオーダーをいただいてからの 生 産となります ＊オープン価格商品の価格は、販売店にお問い合わせください 窓の外の明るい部分や部屋の中の薄暗い部分がつぶれてしまう 窓の外の明るさや色、部屋の中の薄暗い部分も表現できている 「HDR 信号対応」の効果（イメージ） 従来の映像 HDRの映像 剛性の高い亜鉛を使用した新開発 亜鉛ダイカストケースを 採用。さらに強度アップのために、ケース内部をハニカムリブ 構造とし、金メッキネジとともに音質・画質劣化の原因となる振 動伝搬を抑制しました。 亜鉛ダイカスト ケースHDMI 端子←→ HDMI 端子
（イーサネット対応 HIGH SPEED HDMI ケーブル）HDMI入力端子付き 3Dテレビなど HDMI出力端子 （1m/1.5m/2m） 18Gbps ケーブル上に印字された「 」の 向きに合わせて接続する HDMI入力端子 HDMI出力端子付き 3D対応ブルーレイディスク プレイヤー・レコーダーなど AVアンプ・シアターラックなど または 3重シールド 亜鉛ダイカスト ケース 接合構造 HEC 3D 映像 4K HDR 24Kメッキ DLC-HX10XF （1m） 黒 オープン価格＊ DLC-HX15XF （1.5m） 黒 オープン価格＊ DLC-HX20XF （2m） 黒 オープン価格＊ シームレス プラグ 信号方向表示 低周波シールド用編組銅線 AWG30銅撚り線 高周波シールド用アルミテープ ノイズを抑制する シームレス 亜鉛ダイカストプラグ 銅箔シールド ハニカムリブ構造 振動伝搬を抑制する 亜鉛ダイカストケース 遮蔽性の高い 3重シールド構造 新開発の 亜鉛ダイカストケース 金メッキネジ N E W ARC 4 5
● HDMI出力端子付きブルーレイディスクレコーダーとHDMI入力端子付きテレビなどをつなぐとき ●HDMI出力端子付きブルーレイディスクレコーダーとHDMI入力端子付きテレビなどをつなぐとき ●HDMI出力端子付きブルーレイディスクレコーダーとHDMI入力端子付きテレビなどをつなぐとき より高 品 質な映 像・音 声を実 現するために、ケーブルの 接続方向を定義し、ひと目で確認できるようケーブル面に 「Signal Flow 」（ 信 号 の 流れ）を表示しました。
信号方向表示
フラットなケーブル構造、メタルグリップの採用などで、高精細・高音質な伝送を追求したハイグレード設計。
小型化したプラグ部と、より薄く細いケーブルにより、取り回しやすさも高めたHDMIケーブル
ノイズに強い3重シールド構造の新規格フル対応 HDMIケーブル。
スリムでやわらかなケーブルにより取り回しやすく、従来よりも省スペースの配線を実現
ケーブルをフラット構造にすることで、曲げにより生じるケーブル 内部の歪ひずみが引き起こす伝送ロスを低減します。 各ペア芯線ごとに、アルミテープ（主に高周波数帯域用）と 編組銅線または横巻き銅線シールド（主に低周波数帯域用） を装備する個別シールド構造を採用。芯線に与える外来 ノイズやペア芯線間の相互干渉を低減します。 ハイグレードケーブルは、プラグ部にアルミ製の〈メタルグリップ〉を採用し、音質 や画質に影響を及ぼすプラグ先端への微振動の伝搬の抑制をはかっています。 ハイグレードケーブルは、各ペア芯線ごとに2種類（高周波数帯域／低周波数帯域）のシールドを施した 〈個別シールド構造〉を採用し、一層のノイズ低減を追求しています。 フラット・個別シールド構造 各ペア芯線単位で2種類のシールドを装備 3重シールドとツイスト構造 フラットケーブル断面イメージ 丸型ケーブル断面イメージ 音質や画質の信号伝送に影響を及ぼすプラグ先端の端子への 微振動の伝搬を避けるメタル（アルミ）グリップを採用しました。 編組または横巻き銅線 アルミテープ 相互干渉の イメージ 相互干渉の イメージ 編組または横巻き銅線 アルミテープHDMI 端子←→ HDMI 端子
（イーサネット対応 HIGH SPEED HDMIケーブル）HDMI入力端子付き テレビやプロジェクターなど HDMI出力端子 （1m/1.5m/2m/3m） 10.2Gbps ケーブル上に印字された 「Signal Flow 」の 向きに合わせて接続する HDMI入力端子 HDMI出力端子付き ブルーレイディスクレコーダー、 パソコン、ゲーム機器など OCF 採用の ペア芯線 柔らかい被覆素材 低周波用シールド： 編組銅線 高周波用シールド： アルミテープ
フラット構造
個別シールド
メタルグリップ
イーサネット 対応 HIGH SPEED HDMI ケーブル
イーサネット 対応 HIGH SPEED HDMI ケーブル
ハ イ グ レ ード
ス タ ン ダ ード タ イ プ
HDMI 端子←→ HDMI 端子
（イーサネット対応 HIGH SPEED HDMI ケーブル）3重シールド
ツイスト構造
遮 しゃへい 蔽性を向上させるため、ツイスト構造の2本の芯線（対線）と ドレイン線をアルミテープでシールドし、そのシールドを含むすべて の信号線をまとめてアルミテープでシールド。さらにその外側を 編組銅線でシールドした3重シールド構造を採用しました。 2つの芯線を（対線ごとに）ドレイン線とともにツイストする構造を 採用することで、外来ノイズの影響を低減するとともに、ケーブル 部の屈曲性を高めました。 ツイスト構造 シース ドレイン線 芯線｝
3重シールド HDMI入力端子付き テレビなど HDMI出力端子 （1m/1.5m/2m/3m） 10.2Gbps HDMI入力端子 HDMI出力端子付き ブルーレイディスクレコーダーなど DLC-HJ10/HJ15/HJ20/HJ30 必要なスペース 約70mm 必要なスペース約55mm 当社従来品 スタンダードタイプ 直径 約5.7mm 直径 約4.8mm ケーブル径 約16％ スリム化 DLC-HJ10HF/HJ15HF/ HJ20HF/HJ30HF 必要なスペース 約53mm 必要なスペース約45mm 当社従来品 ハイグレード 幅 約13.6mm 厚さ 約3.5mm プラグ部 約29.5mm プラグ部 約26mm 幅 約12mm 厚さ 約2.8mm 断面積 約 30％ スリム化［ 振 動 対 策 ］
ハイグレード
ハイグレード
〈メタルグリップ〉スタンダードタイプ
スタンダードタイプ
［ ノイ ズ 対 策 ］
DLC-HJ7HF （ 0.7m） 黒 オープン価格＊ DLC-HE50HF （ 5m） 黒 オープン価格＊ DLC-HJ10HF（ 1m ） 黒 オープン価格＊ DLC-HJ15HF（1.5m ） 黒 オープン価格＊ DLC-HJ20HF（ 2m ） 黒 オープン価格＊ DLC-HJ30HF（ 3m ） 黒 オープン価格＊ HEC HEC 3D 映像 3D 映像 接合構造 接合構造 24Kメッキ 24Kメッキ メタルグリップ メタルグリップ 信号方向表示 信号方向表示 金属シールド シェル構造 金属シールド シェル構造 シームレス プラグ シームレス プラグ 4K 4K ARC ARC フラット構造 フラット構造 個別シールド 個別シールド DLC-HJ7（0.7m） 白・黒 オープン価格＊ DLC-HJ10（1m ） 白・黒 オープン価格＊ DLC-HJ15（1.5m） 白・黒 オープン価格＊ DLC-HJ20（2m） 白・黒 オープン価格＊ DLC-HJ30（3m） 白・黒 オープン価格＊ シームレス プラグ 接合構造 24Kメッキ 3重シールド ツイスト構造 金属シールド シェル構造 HEC 3D 映像 4K ARC シールド3（編組銅線） シールド1（アルミテープ） シールド2（アルミテープ）［ ハ イ グ レ ー ド ］と［ ス タ ン ダ ー ド タ イ プ ］の 比 較
高 画 質 高 音 質 高 画 質 高 音 質 ：このマークの商品は、生産完了品のため、品薄・品切れになる場合があります。販売店にお確かめのうえお選びください ＊オープン価格商品の価格は、販売店にお問い合わせください 6 7HDMI端子付き
ブルーレイディスクレコーダーなど
HDMI端子付きテレビなど
●HDMI出力端子付きブルーレイディスクレコーダーとHDMI入力端子付きテレビなどを省スペースでつなぐとき
●HDMI出力端子付きブルーレイディスクレコーダーとHDMI入力端子付きプロジェクターなどをつなぐとき
HDMI 端子←→ HDMI 端子
（イーサネット対応 HIGH SPEED HDMI ケーブル）HDMI入力端子付き プロジェクターなど HDMI出力端子 （15m） 10.2Gbps HDMI入力端子 HDMI出力端子付き ブルーレイディスクレコーダーなど ●コネクター表面に接続する機器を表示した、方向性のあるケーブル 「TV」と表 記されている側をプロジェクターやテレビなどに接 続してください。 誤った方向に接続した場合、表示機器への出力ができません。 ●3重シールドの採用で、遮しゃへい蔽性の向上を実現 外来ノイズの影響を低減する芯線のツイスト構造に加え、2本の芯線とドレイン線 の3重シールド構造（2重のアルミテープ＋銅編組）で、遮しゃへい蔽性を向上させました。
｝
3重シールド振動を抑え、信号の減衰特性を補う高品質なプラグ部
接続機器を表示した高遮
しゃへい蔽構造のケーブル部
●プラグ部への微振動の伝搬を避ける亜鉛ダイカストケース採用 プラグ部に亜鉛ダイカストケースと継ぎ目のないシームレスプラグを採用。プラグ 接点付近の外来ノイズを低減し、安定した高品質な伝送を実現します。 ●プラグ部に信号を増幅するイコライザーを内蔵 信号を増幅することにより長い取り回しでも信号の減衰を抑え、安定した伝送 を可能にするイコライザーを、プラグ内部に搭載。これにより、大量のデータ 伝送が可能になり、当社従来品よりも約30％スリム＊かつ軟らかなケーブルで、 高品質な3D 映像 ／4K への対応を実現しました。 ＊当社従来品 DLC-HE150L のケーブル径約11.5mm →本製品のケーブル径約8mmイコライザー搭 載により大 量データ伝 送を実 現し、3D 映 像／4Kに対 応。
天 井プロジェクター設 置 時などに便 利な15mの新 規 格フル対 応ロングタイプ
イーサネット 対応 HIGH SPEED HDMI ケーブル
ロ ン グ タ イ プ
データ DLC-HJ150LB （15m） 希望小売価格 83,300円＋税 ［受注生産］ シームレス プラグ HEC ARC ケーブル構造図 OFC 銅線 テレビ ブルーレイディスク レコーダー ドレイン線 アルミ箔アルミ箔 接合構造 3重シールド ツイスト ペア構造 銅編組 24Kメッキ お客 様からオーダーをいただいてからの 生 産となります プラグ部 シームレスプラグ 内蔵イコライザー 亜鉛ダイカストケース ブルーレイディスク レコーダーなど プロジェクターや テレビなど 3D 映像 4KHDMI 端子←→ HDMI 端子
（イーサネット対応 HIGH SPEED HDMI ケーブル）HDMI入力端子付き テレビやプロジェクターなど HDMI出力端子 （1m/1.5m/2m） 10.2Gbps HDMI入力端子 HDMI出力端子付き ブルーレイディスクレコーダーなど
取り回しのよいスリムケーブルと小 型プラグにより、
薄 型テレビやレコーダーなど接 続 機 器 背 面の 狭い 空 間でも、すっきり配 線を実 現
●小型プラグとスリムケーブルにより、機器背面スペース約35mmで設置可能 プラグ部分が約25mmという小型プラグを採用。ケーブルには、細くてしなや かな高品質 AWG34銅撚より線を使用し、ツインナックス線と独自のシールド構 造により、ケーブル直径約3.5mm のスリムで柔らかなケーブルを実現しました。 ●音質・画質劣化の原因となる振動を抑える、メタルグリップを採用 プラグ部には、メタル（アルミ）グリップを採用し、音質や画質の信号伝送 に影響を及ぼすプラグ先端の端子への微振動の伝搬を抑制しています。イーサネット 対応 HIGH SPEED HDMI ケーブル
ス リ ム タ イ プ
DLC-HE10S（1m ） 白・黒 オープン価格＊ DLC-HE15S（1.5m） 白・黒 オープン価格＊ DLC-HE20S（2m） 白・黒 オープン価格＊ シームレス プラグ 接合構造 24Kメッキ スリム ケーブル メタルグリップ 3重シールド ツイスト構造 金属シールド シェル構造 HEC 3D 映像 4K ARC スリムケーブル構造図 当社従来品より細くてしなやかな 高品質 AWG34銅撚り線を採用（ツインナックス線） 新しいケーブル・ シールド構造 約35mm 壁 約55mm 壁 スタンダードタイプ 必要なスペース 約55mm （プラグ部 約28mm） スリムタイプ 必要なスペース 約35mm （プラグ部 約25mm） プラグにも 機 器の 端 子にも「ストレス」をかけない、 スリムで 柔らかなケーブルによるすっきり配 線 ●HDMI出力端子付きブルーレイディスクレコーダーとHDMI入力端子（縦型の端子タイプ）付きテレビを省スペースでつなぐとき ●HDMI出力端子付きブルーレイディスクレコーダーとHDMI入力端子（横型の端子タイプ）付きテレビを省スペースでつなぐときイーサネット 対応 HIGH SPEED HDMI ケーブル
ス イ ン グ タ イ プ
HDMI 端子
（縦型の端子タイプ）←→ HDMI 端子
（縦型の端子タイプ） HDMI入力端子付き テレビ・プロジェクターなど （1m/1.5m/2m） 10.2Gbps HDMI入力端子 HDMI出力端子 HDMI出力端子付き ブルーレイディスクレコーダーや ゲーム機などHDMI 端子
（横型の端子タイプ）←→ HDMI 端子
（横型の端子タイプ） HDMI入力端子付き テレビ・プロジェクターなど HDMI入力端子 HDMI出力端子 HDMI出力端子付き ブルーレイディスクレコーダーや ゲーム機など （1m/1.5m/2m） 10.2Gbps（イーサネット対応 HIGH SPEED HDMI ケーブル） （イーサネット対応 HIGH SPEED HDMI ケーブル）
DLC-HE10H（ 1m） 白・黒 オープン価格＊ DLC-HE15H（1.5m） 白・黒 オープン価格＊ DLC-HE20H（ 2m） 白・黒 オープン価格＊ DLC-HE10V（ 1m ） 白・黒 オープン価格＊ DLC-HE15V（1.5m） 白・黒 オープン価格＊ DLC-HE20V（ 2m） 白・黒 オープン価格＊ スイング構造 3重シールド ツイスト構造 シームレス プラグ スイング構造 3重シールド ツイスト構造 シームレス プラグ 接合構造 24Kメッキ 接合構造 24Kメッキ
HEC 3D 映像 4K ARC 信号方向表示 HEC 3D 映像 4K ARC 信号方向表示
：このマークの商品は、生産完了品のため、品薄・品切れになる場合があります。販売店にお確かめのうえお選びください ＊オープン価格商品の価格は、販売店にお問い合わせください
●マイクロ USB 端 子 付き 携 帯 電 話などとHDMI 端 子 付きテレビなどをつなぐとき ● HDMIマイクロ端子付き携帯電話などとHDMI 端子付きテレビなどをつなぐとき ● HDMIミニ端子付きビデオカメラレコーダーとHDMI 端子付きテレビなどをつなぐとき ● HDMIマイクロ端子付き携帯電話などとHDMI 端子付きテレビなどをつなぐとき ● HDMIミニ端子付きデジタルカメラなどとHDMI 端子付きテレビなどをつなぐとき
持ち歩きやすく、最大2mまでフレキシブルに調節可能で、扱いやすさ
新感覚。さまざまなシーンにおける多様な機器との接続を、
より便利にするケーブル巻き取りタイプ
HDMIマイクロ端子←→HDMI端子
（イーサネット対応HIGH SPEED HDMIケーブル）HDMI入力端子付き テレビやプロジェクターなど HDMI マイクロ端子 （1m/1.5m/2m/3m） 10.2Gbps HDMI入力端子 HDMIマイクロ出力端子付き スマートフォン、デジタルカメラなど
HDMIマイクロ端子を持つデジタルカメラや携帯電話などの
モバイル機器と、HDMI 端子を持つ
ハイビジョンテレビなどを接続
HDMIミニ端子←→HDMI端子
（イーサネット対応 HIGH SPEED HDMIケーブル）HDMI入力端子付き テレビやプロジェクターなど HDMIミニ端子 （1m/1.5m/2m/3m） 10.2Gbps HDMI入力端子 HDMIミニ出力端子付き デジタルカメラやビデオカメラレコーダーなど
HDMIミニ端 子を持つデジタルカメラなどと、
HDMI 端 子を持つ
ハイビジョンテレビなどを接 続
HDMIマイクロ端子←→HDMI端子
（イーサネット対応HIGH SPEED HDMIケーブル）HDMI入力端子付き テレビやプロジェクターなど HDMI マイクロ端子 10.2Gbps （最大2m） HDMI入力端子 HDMIマイクロ出力端子付き スマートフォンやデジタルカメラなど
HDMIミニ端子←→HDMI端子
（イーサネット対応 HIGH SPEED HDMIケーブル）HDMI入力端子付き テレビやプロジェクターなど HDMIミニ端子 10.2Gbps （最大2m） HDMI入力端子 HDMIミニ出力端子付き デジタルカメラや ビデオカメラレコーダーなど
イーサネット 対応 HIGH SPEED HDMI ケーブル
イーサネット 対応 HIGH SPEED HDMI ケーブル
イーサネット 対応 HIGH SPEED HDMI ケーブル
〈 ミ ニ 端 子 用 〉
〈 マ イ ク ロ 端 子 用 〉
ケーブル巻き取りタイプ
〈ミニ端子用／マイクロ端子用〉 DLC-HEU10A（1m） 黒 オープン価格＊ DLC-HEU15 A（1.5m） 黒 オープン価格＊ DLC-HEU20 A（ 2 m ）黒 オープン価格＊ DLC-HEU30 A（ 3m ）黒 オープン価格＊ DLC-HEM10（1m） 黒 オープン価格＊ DLC-HEM15（1.5m） 黒 オープン価格＊ DLC-HEM20（ 2 m ）黒 オープン価格＊ DLC-HEM30（ 3m ）黒 オープン価格＊ 金属シールド シェル構造 接合構造 3重シールド ツイスト構造 シームレス プラグ 24Kメッキ HEC 3D 映像 4K ARC 金属シールド シェル構造 シームレスプラグ 接合構造 3重シールド ツイスト構造 24Kメッキ HEC 3D 映像 4K ARC DLC-HEM20R（ 2m） 白 オープン価格＊ DLC-HEU20R（ 2m ） 白 オープン価格＊ 巻き取り構造 2重シールド 巻き取り構造 2重シールド シームレス プラグ 接合構造 24Kメッキ シームレスプラグ 接合構造 24KメッキHEC 3D 映像 4K ARC HEC 3D 映像 4K ARC
〈ミニ 端 子 用 〉
〈マイクロ 端 子 用〉
接続する機器に合わせて、 ミニ端子用とマイクロ端子 用の2種類を用意 最長２ｍまで長さ調節可能で、 巻き取りもワンタッチ 収納時はケースがプラグ部をカバー 薄さ2mm のケーブル 動 画などを見たいとき、 サッと引き出して接 続 その日撮った写真や映像を ホテルのテレビで観賞家庭で
旅先で
金属シールド シェル構造 金属シールドシェル構造 ：このマークの商品は、生産完了品のため、品薄・品切れになる場合があります。販売店にお確かめのうえお選びください ＊オープン価格商品の価格は、販売店にお問い合わせくださいマイクロ USB 端子←→ HDMI 端子
HDMI入力端子付き （MHL対応） テレビなど マイクロUSB端子 （1m/1.5m/2m/3m） HDMI入力端子 マイクロUSB端子付き （MHL対応） スマートフォンなど ●MHL 対応スマートフォンの映像を大画面で再生 「MHL1/2/3」に対応したスマートフォンと「MHL1/2/3」に対応した ハイビジョンテレビを接 続して、スマートフォン内の写 真や4K 以 外の 動画、音楽、インターネットなどを大画面テレビで楽しむことができます。 ●MHL3対応スマートフォンの4K 動画や写真を大画面で再生可能 4 K（3,840×2,160）・30fps の高 解 像 度 映 像の伝 送を可 能にする MHL3規格に対応（DLC-MC10/MC15/MC20/MC30）。MHL3／ 4K 対応スマートフォンとMHL3 ／4K 対応テレビを接続して、スマート フォンで撮影した高精細の4K 動画や写真を、4K テレビの大画面で 楽しむことができます。 ●大画面再生しながらスマートフォンの充電が可能 テレビなどから電力供給（最大1500mA）＊を受けられるので、スマートフォン の映像などをテレビで再生しながらスマートフォンに充電ができます。 ＊接続する機器により電力供給の電流の大きさは異なります ※テレビに複数のMHL 端子がある場合は、ＭＨＬ３に対応している端子をテレビ の取扱説明書などでご確認ください ●高品質な伝送を実現する金メッキプラグを採用 プラグ部に24K 金メッキを採用。錆さびなどの経年変化による伝送特性の 劣化を防ぎ、信頼性、耐久性に優れた高品質伝送を実現します。 ●〈ブラビア〉のリモコンで、スマートフォンの操作が可能 〈ブラビア〉と接続することにより、スマートフォン内の動画・音楽の再生、 音量などの操作を、〈ブラビア〉のリモコンを使って簡単に操作できます。 ●3D 映像の再生に対応 伝送特性の向上により、大量のデータ伝送を実現。3D 映像対応の スマートフォンの3D 映像を、テレビなどの大画面で楽しむことができます。 ※スマートフォン、テレビともに3D 映像対応が必要になります MHL対応テレビ MHL対応 スマートフォン 側面端子部分の例 MHLケーブル マイクロ USB端子 HDMI端子画像・WEBなど
のデータ
電源供給
HDMI 2 /MHL HDMI 4/MHL 4K動画出力含む 接続可 （MHL3） （MHL2） 接続不可 4K動画出力非対応 接続可 HDMI 3 HDMI 1 接続不可MHL ケーブルの使用イメージ
MHL 対応テレビ
（背面端子部分の例）ＭＨＬ対応のスマートフォンの映像を
ＭＨＬ対応テレビにつないで大画面で再生。
同時にスマートフォンの充電もできるMHLケーブル
MHL（Mobile High-definition Link）とは、モバイル機器向けの高速 映像伝送用として開発された新しいインターフェース規格。MHL 対応 テレビでスマートフォンなどのMHL 対応機器の映像やインターネットの 画面などを楽しむことができます。
M H L とは
DLC-MC10（1m） オープン価格＊ DLC-MC15 （1.5m） オープン価格＊ DLC-MC20 （2m） オープン価格＊ DLC-MC30 （3m） オープン価格＊ 3D 映像 2重シールド シームレス プラグ 接合構造 24Kメッキ 金属シールド シェル構造 4K 10 114 DLC-9240ES 49-05524-61830-3 5 DLC-HX10XF 45-48736-0359-73 5 DLC-HX15XF 45-48736-0359-80 5 DLC-HX20XF 45-48736-0359-97 6 DLC-HJ7HF 49-05524-8989-10 6 DLC-HJ10HF 49-05524-8989-89 6 DLC-HJ15HF 49-05524-8990-09 6 DLC-HJ20HF 49-05524-8990-16 6 DLC-HJ30HF 49-05524-8990-23 6 DLC-HE50HF 49-05524-61817-4 7 DLC-HJ7 B 49-05524-85046-8 7 DLC-HJ7 W 49-05524-85047-5 7 DLC-HJ10 B 49-05524-85048-2 7 DLC-HJ10 W 49-05524-85049-9 7 DLC-HJ15 B 49-05524-85050-5 7 DLC-HJ15 W 49-05524-85051-2 7 DLC-HJ20 B 49-05524-85052-9 7 DLC-HJ30 B 49-05524-85054-3 7 DLC-HJ30 W 49-05524-85055-0 8 DLC-HJ150LB 49-05524-93553-0 9 DLC-HE10S B 49-05524-82435-3 9 DLC-HE10S W 49-05524-82436-0 9 DLC-HE15S B 49-05524-82437-7 9 DLC-HE15S W 49-05524-82438-4 9 DLC-HE20S B 49-05524-82439-1 9 DLC-HE20S W 49-05524-82440-7 9 DLC-HE10H B 49-05524-69332-4 9 DLC-HE10H W 49-05524-69333-1 9 DLC-HE15H B 49-05524-69334-8 9 DLC-HE15H W 49-05524-69335-5 9 DLC-HE20H B 49-05524-69336-2 9 DLC-HE20H W 49-05524-69337-9 9 DLC-HE10V B 49-05524-69338-6 9 DLC-HE10V W 49-05524-69339-3 9 DLC-HE15V W 49-05524-69341-6 9 DLC-HE20V B 49-05524-69342-3 9 DLC-HE20V W 49-05524-69343-0 10 DLC-HEM10 B 49-05524-76927-2 10 DLC-HEM15 B 49-05524-69344-7 10 DLC-HEM20 B 49-05524-69345-4 10 DLC-HEM20R 49-05524-82446-9 10 DLC-HEM30 B 49-05524-76928-9 10 DLC-HEU10A 49-05524-80741-7 10 DLC-HEU15A 49-05524-80742-4 10 DLC-HEU20A 49-05524-80743-1 10 DLC-HEU20R 49-05524-82447-6 10 DLC-HEU30A 49-05524-80744-8 11 DLC-MC10 49-05524-96615-2 11 DLC-MC15 49-05524-96616-9 11 DLC-MC20 49-05524-96617-6 11 DLC-MC30 49-05524-96618-3 安全にご使用いただくための注意 ●ボタン電池は小さいお子様が誤って飲み込む おそれがあります。電池は幼児の手の届かないところに保管してください。万一飲み 込んだ場合はただちに医師の指示を受けてください。 カタログ上の注意 ●カタログ掲載商品の仕様および外観は、改良のため予告なく変更する ことがありますので、あらかじめご了承ください。●カタログと実際の商品の色とは印刷の関係 で多少異なる場合があります。●カタログ掲載商品のなかには地域により品薄・品切れになる ものがあります。販売店にお確かめのうえお選びください。● ：このマークの商品は、生産 完了品のため、品薄・品切れになる場合があります。販売店にお確かめのうえお選びください。 各社商標など ● SONY はソニー株式会社の登録商標です。● HDMI、HDMIロゴ、および High-Definition Multimedia Interface はHDMI Licensing LLC の商標もしくは米国お
よびその他の国および地域における登録商標です。TRILUMINOSおよびTRILUMINOSロゴ はソニー株式会社の（登録）商標です。 商品使用上の注意 ●あなたが録音、録画したものは、個人として楽しむなどのほかは、著作 権法上、権利者に無断で使用できません。 商品購入時の注意 ●このカタログ掲載商品には保証書がついています。お買いあげ店名と お買いあげ年月日が記入されているかお確かめのうえ、大切に保管してください。ただし、オーディオ ／ビデオアクセサリーの一部の商品には保証書がついておりません。●当社はこのオーディオ／ ビデオアクセサリーの補修用性能部品を、製造打ち切り後6年保有しています。ただし、故障の 状況その他の事情により、修理に代えて製品交換をする場合がありますのでご了承ください。 NO
商 品を安 全に使うため、使用前に必ず「 取 扱 説 明 書 」をよくお読みください。
