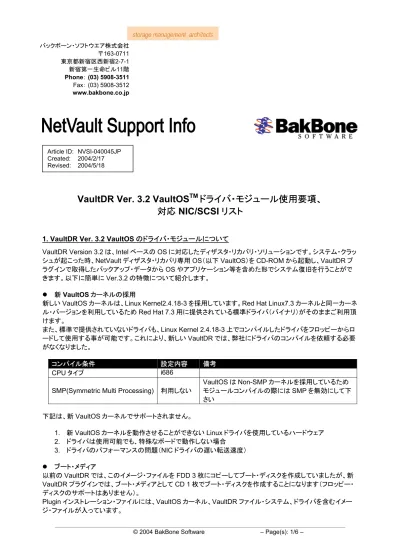

Article ID: NVSI-040045JP Created: 2004/2/17 Revised: 2004/5/18

VaultDR Ver. 3.2 VaultOS

TM

ドライバ・モジュール使用要項、

対応

NIC/SCSI リスト

1. VaultDR Ver. 3.2 VaultOS のドライバ・モジュールについて

VaultDR Version 3.2 は、Intel ベースの OS に対応したディザスタ・リカバリ・ソリューションです。システム・クラッ

シュが起こった時、NetVault ディザスタ・リカバリ専用 OS（以下 VaultOS）を CD-ROM から起動し、VaultDR プ

ラグインで取得したバックアップ・データから

OS やアプリケーション等を含めた形でシステム復旧を行うことがで

きます。以下に簡単に

Ver.3.2 の特徴について紹介します。

新

VaultOS カーネルの採用

新しい

VaultOS カーネルは、Linux Kernel2.4.18-3 を採用しています。Red Hat Linux7.3 カーネルと同一カーネ

ル・バージョンを利用しているため

Red Hat 7.3 用に提供されている標準ドライバ（バイナリ）がそのままご利用頂

けます。

また、標準で提供されていないドライバも、

Linux Kernel 2.4.18-3 上でコンパイルしたドライバをフロッピーからロ

ードして使用する事が可能です。これにより、新しい

VaultDR では、弊社にドライバのコンパイルを依頼する必要

がなくなりました。

コンパイル条件

設定内容

備考

CPU タイプ

i686

SMP(Symmetric Multi Processing) 利用しない

VaultOS は Non-SMP カーネルを採用しているため

モジュールコンパイルの際には

SMP を無効にして下

さい

下記は、新

VaultOS カーネルでサポートされません。

1. 新 VaultOS カーネルを動作させることができない Linux ドライバを使用しているハードウェア

2. ドライバは使用可能でも、特殊なボードで動作しない場合

3. ドライバのパフォーマンスの問題（NIC ドライバの遅い転送速度）

ブート・メディア

以前の

VaultDR では、このイメージ・ファイルを FDD 3 枚にコピーしてブート・ディスクを作成していましたが、新

VaultDR プラグインでは、ブート・メディアとして CD 1 枚でブート・ディスクを作成することになります（フロッピー・

ディスクのサポートはありません）。

Plugin インストレーション・ファイルには、VaultOS カーネル、VaultDR ファイル・システム、ドライバを含むイメー

ジ・ファイルが入っています。

バックボーン・ソフトウエア株式会社〒163-0711 東京都新宿区西新宿2-7-1 新宿第一生命ビル11階 Phone： (03) 5908-3511 Fax： (03) 5908-3512 www.bakbone.co.jp

(2)

フロッピー・ディスクの代わりに

CD を使用すること以外、バックアップ／リストア・プロセスの変更はありません。

また、USB CD-ROM の使用も可能です。

注意

: VaultOS は CD イメージ (ISO) 形式で配布しているため、ご利用の際にはイメージから別途ブート

CD を作成して頂く必要があります。

ドライバの自動検出／拡張ドライバのサポート

VaultOS が標準で持つドライバは自動検出機能を使って追加することが可能です。また、マニュアルでドライバを

ロードすることも可能です。このとき、追加パラメータを設定することも可能です。但し、VaultOS が対応しているド

ライバでも自動認識しない場合がありますのでご注意下さい。

互換性について

VaultDR Client (VaultOS) Release 3.2 は、 VaultDR Server Release 1.4 以降、VaultDR Online Release 2.

１以降のみの組み合わせで使用可能です。それ以前のバージョンとの互換性はありませんので、新旧バージョン

の混在、旧バージョンのバックアップ・データを新バージョンにてリストアする等はできませんのでご注意下さい。

組み合わせ

Vault Client (VaultOS)

VaultDR Server

VaultDR Online

組み合わせ

1 1.1 1.1/1.3

1.3 組み合わせ

2 2.1 1.1/1.3

1.4/1.9

組み合わせ

3 3.2 1.4 2.1

注意

: VaultDR Client(VaultOS) Release3.2 をご利用の際に VaultDR Server Release1.1/1.3、

VaultDR Online Release 1.3/1.4/1.9 はご利用になれません。

VaultOS ご利用の注意点

VaultOS をご利用の場合に以下のスペックが必要になります。

1. Intel

x86 系(IA-32) CPU 搭載ハードウェア

2. メモリ 128MB 以上(利用可能メモリサイズ)

3. CD-ROM ドライブ（CD ブート可能）

4. フロッピーディスク（ドライバを追加の際に必要）

VaultOS にはいくつかのネットワーク・カード(NIC)および SCSI カードのドライバ・モジュールがあらかじめ多数格

納されています。そのため、VaultDR を使用する場合には、VaultOS でサポートされている下記対応機器を使用

する必要があります。

VaultOS 対応 SCSI ドライバ・リスト

– 本文書の 3 ページをご覧ください。

VaultOS 対応 NIC ドライバ・リスト

– 本文書の 4 ページをご覧ください。

上記以外のドライバ・モジュールまたは、リストに掲載されていても

OEM 商品等、同型番でもドライバ・モジュー

ルが異なる場合があります。動作可否に関してはあくまでもお客様の責任において行って頂く必要がありますの

で導入前に必ず動作確認を行ってください。

バージョンアップの場合以前の

VaultOS で正常稼動していたシステムでもバージョンアップ後の動作検証は必ず

実施して下さい。

注意

:バージョンアップで本モジュールをご利用の際には以前のバージョンで取得したバックアップは互換性

がありませんので、必ずバージョンアップ後、新規にバックアップを取得して下さい。

2. ご使用の SCSI/NIC カードがサポート対象の場合

サポート対象の場合でも導入前に該当の

NIC/SCSI カードで必ず動作確認を行ってください（リストに掲載されて

いても

OEM 商品等の場合、同じハードウェア型番でもドライバが変更になっている場合があります）。動作確認

は、

http://www.bakbone.co.jp/products/downloads.html から評価版をダウンロードしてご利用ください。

もし、動作しない場合は、[email protected] までご連絡ください。

(3)

3. ご使用の SCSI/NIC カードがサポート対象外の場合

ご使用の

SCSI/NIC カードが対応リストに掲載されていない場合は、各デバイス・ベンダーよりドライバを入手して

いただくか各自ソースよりコンパイルして必ず動作確認を行ってください。動作確認は、

http://www.bakbone.co.jp/products/downloads.html から評価版をダウンロードしてご利用ください。もし、動作

しない場合は、

[email protected] までご連絡ください。

(4)

VaultOS 対応 SCSI ドライバ・リスト

メーカ製品型番 VaultOS ドライバ名

3ware Storage SCSI Controller 3w-xxx.o

ACARD ATP870U PCI SCSI controller atp870u.o

AHA-152x SCSI controller aha152x.o

AHA-154x/631x-based SCSI controller aha1542.o

AHA-174x SCSI controller aha1740.o

AHA-2740, 28xx, 29xx, 39xx SCSI aic7xxx.o Adaptec

AIC-78xx SCSI controller aic7xxx.o

Advansys SCSI controller advansys.o

Always IN2000 SCSI Controller in2000.o

BusLogic MultiMaster SCSI controller BusLogic.o Disk Array driver for Compaq SMART2 cpqarray.o COMPAQ _{Compaq SMART Array 5i/Plus/5300 Series} _cciss.o

PERC 2/SC Single Channel megaraid.o

PERC 2/DC Dual Channel megaraid.o

PERC 3/SC Single Channel megaraid.o

PERC 3/DCL Dual Channel megaraid.o

PERC 3/DC Dual Channel megaraid.o

PERC 3/DCP Dual Channel megaraid.o

PERC 3/QC Quad Channel megaraid.o

PERC 4/Di Dual Channel megaraid.o

PERC 2/Si Single Channel series RAID aacraid.o PERC 3/Di series RAID controllers aacraid.o PERC 3/Si series RAID controllers aacraid.o DELL

PERC 4/im series RAID controllers mptbase.o, mptscsih.o

Domex DMX3191D Scsi card driver dmx3191d.o

DTC 3180/3280 SCSI controller dtc.o

DPT EATA-DMA PMxxx Series controller eata.o Future Domain TMC-16x0 SCSI controller fdomain.o GDT ISA/EISA/PCI Disk Array controller gdth.o

Generic AM53C974 Chipset base SCSI AM53C974.o

IBM ServeRAID SCSI controller ips.o

VPI0 Parallel ZIP controller ppa.o

PPA3 SCSI host adapter ppa.o

Jazz ESP SCSI chip on MIPS Magnum ppa.o IOMEGA

VPI2 Parallel ZIP controller imm.o

INI-910 SCSI Controller i91uscsi.o

Initio

INIA100 SCSI Controller initio.o

MegaRAID 418, 428, 438, 466, 762, 467, 490 megaraid.o AcceleRAID series SCSI controllers DAC960.o DAC960 series SCSI RAID controllers DAC960.o Mylex

eXtremeRAID 100 SCSI RAID controller DAC960.o NCR5380 generic SCSI controller g_NCR5380.o NCR

NCR53c406a-based SCSI controller NCR53c406a.o

53c{7,8}0x0 controller 53c7,8xx.o

AM53/79C974 (PCscsi) controller AM53C974.o NCR Corp

SCSI driver for NCR53c710a chip sim710.o

PSI240I PSI-240I SCSI controller psi240i.o

Pro Audio Spectrum/Studio 16 SCSI controller pas16.o Perceptive Solutions PCI-2000A SCSI pci2000.o PS, Inc _{Perceptive Solutions PCI-2220I SCSI} _pci2220i.o

ISP1280/12160 SCSI controller qla1280.o

ISP2x00 SCSI controller qla2x00.o

ISP1020 Intelligent SCSI Processor PCI qlogicisp.o ISP2x00 SCSI-FC controller qlogicfc.o QLogic

FAS408 SCSI controller qlogicfas.o

Seagate ST-01/02, Furture Domain TMC-8xx seagate.o SymBios/NCR 53c8xx SCSI controller sym53c8xx.o SymBios

SymBios/NCR 53c416 Chip SCSI sym53c416.o Trantor T128/T128F/T288 SCSI controller t128.o Tekram DC-390(T) PCI SCSI controller tmscsim.o

14F, 24F and 34F SCSI controller ultrastor.o Ultrastor

14F, 34F not 24F SCSI controller u14-34f.o

(5)

VaultOS 対応 NIC ドライバ・リスト

3c501 Etherlink 3c501.o

3c503 Etherlink 3c503.o

3c505 Etherlink Plus 3c505.o

3c509 EtherLink III 3c509.o

CardBus Ethernet 3c59x.o

EtherLink XL Corkscrew ISA 3c515.o

EtherLink III/XL PCI (3c59x Series) 3c59x.o 3Com

EtherLink 10/100 PCI (3c90x Series) 3c59x.o

EtherDuo PCI tulip.o

Accton

EN1207 tulip.o

Adaptec ANA6901/C, ANA6911/TX tulip.o

Telesyn AT-1700 eth16i.o

Telesyn AT-1500 lance.o

Telesyn AT-2560 eepro100.o

Telesyn AT-2500TX - RealTek RTL-8139 8139too.o Allied

Telesyn AT-2700FX/SC pcnet32.o

ALT OEMed pocket (parallel port) atp.o

LANCE/PCnet for Linux 15 lance.o

AMD

PCnet32 PCI pcnet32.o

Apricot Generic 82596 82596.o

AT&T GIS WaveLAN ISA wavelan.o

BroadCom BroadCom 5700 Series Ethernet bcm5700.o

C-NET CNE-935 tulip.o

Cabletron E2100 series e2100.o

Cogent EM100, EM110, EM400, EM960, EM964 tulip.o Compaq NC3163 Fast Ethernet NICs e100.o COMPAQ

Compaq NC67xx, NC77xx Gigabit bcm5700.o

Crystal Semiconductor CS89[02]0 cs89x0.o

Danpex EN-9400P3 tulip.o

Davicom DMFE9102 tulip.o

DE-528 Ethernet ne2k-pci.o

DE-530CT Ethernet tulip.o

DE-600 Ethernet de600.o

DE-620 Ethernet de620.o

DFE-500TX Ethernet tulip.o

DFE-530TX Ethernet via-rhine.o

D-Link

DFE-540TX Ethernet tulip.o

DEC DC21040-family tulip.o

Diamond Multimedia HomeFree Phoneline pcnet32.o DC21x4x DECchip and DE4xx/DE500 de4x5.o

RightSwitch dgrs.o

WD80x3 for Linux wd.o

DEPCA & EhterWORKS for Linux depca.o Corporation DE100, DE200 and DE202 Ethernet depca.o Digital

EtherWORKS 3 for Linux ewrk3.o

PC LAN (27***) plus Ethercards hp-plus.o

PC-LAN adapters hp.o

HP

CASCADE Architecture driver for 100VG-AnyLan hp100.o

Holtek HT80229 and HT80232 chips ne2k-pci.o

EtherJet 10/100 PCI eepro100.o

IBM

Netfinity 10/100 PCI eepro100.o

ICL EtherTeam 16i and 32 EISA eth16i.o

8255x-based 10/100 PCI eepro100.o

EtherExpress Pro/10 eepro.o

EtherExpress Pro/100 (Speedo3) eepro100.o

EtherExpress 16 eexpress.o

PRO/1000 MT Gigabit e1000.o

Intel 8255x Chipset e100.o

Intel

Intel 8254x Chipset e1000.o

Linksys Etherfast 10/100 tulip.o

KTI ET32P2 chips ne2k-pci.o

Kingston EtherX KNT40T, KNE100TX tulip.o

(6)

NE2000 clone on PCI bus ne2k-pci.o

NI6510 AM7990 lance chip ni65.o

NatSemi NE1000, NE2000 and compatible ne.o Net3 NI5210 adapter (i82586 Ethernet chip) ni52.o

Netgear FX310 TX 10/100 tulip.o

NetVin NV5000SC chip ne2k-pci.o

Racal InterLan PCnet 10BaseT PCI pcnet32.o

RealTek RTL8029/8029AS Fast Ethernet ne2k-pci.o 83c17x series EPIC/100 Fast Ethernet epic100.o

8432BT Fast Ethernet tulip.o

9000 series smc9194.o

Etherpower II 9432TX epic100.o

EtherPower 10/100 PCI tulip.o

SMC

Ultra and EtherEZ ISA smc-ultra.o

Surecom EP-320X tulip.o

TI ThunderLAN 10/100 PCI tlan.o

Thomas Conrad TC5048 tulip.o

Via Rhine and Rhine-II chips via-rhine.o Via

VT86C926 Amazon ni52.o

Western Digital WD8003/WD8013 wd.o

Winbond 89C940 chip ne2k-pci.o
