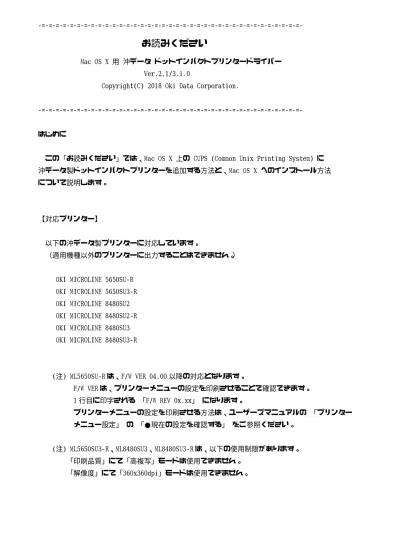

お読みください
Mac OS X 用 沖データ ドットインパクトプリンタードライバー Ver.2.1/3.1.0
Copyright(C) 2018 Oki Data Corporation.
-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-
はじめに
この「お読みください」では、Mac OS X 上の CUPS (Common Unix Printing System) に 沖データ製ドットインパクトプリンターを追加する方法と、Mac OS X へのインストール方法 について説明します。
【対応プリンター】
以下の沖データ製プリンターに対応しています。
（適用機種以外のプリンターに出力することはできません。）
OKI MICROLINE 5650SU-R OKI MICROLINE 5650SU3-R OKI MICROLINE 8480SU2 OKI MICROLINE 8480SU2-R OKI MICROLINE 8480SU3 OKI MICROLINE 8480SU3-R
(注) ML5650SU-R は、F/W VER 04.00 以降の対応となります。 F/W VER は、プリンターメニューの設定を印刷させることで確認できます。 1 行目に印字される 「F/W REV 0x.xx」 になります。 プリンターメニューの設定を印刷させる方法は、ユーザーズマニュアルの 「プリンター メニュー設定」 の 「●現在の設定を確認する」 をご参照ください。 (注) ML5650SU3-R、ML8480SU3、ML8480SU3-R は、以下の使用制限があります。 「印刷品質」にて「高複写」モードは使用できません。 「解像度」にて「360x360dpi」モードは使用できません。
【動作環境】
本プリンタードライバーは、以下の環境で動作します。(機種により、対応 OS が異なります。)
・OS
(1) OKI MICROLINE 5650SU-R、OKI MICROLINE 8480SU2、OKI MICROLINE 8480SU2-R Mac OS X 10.3 (Panther) PowerPC
Mac OS X 10.4 (Tiger) Intel
Mac OS X 10.5 (Leopard) Intel (注 1) Mac OS X 10.6 (Snow Leopard) Intel (注 2) Mac OS X 10.7 (Lion) Intel
OS X 10.8 (Mountain Lion) Intel OS X 10.9 (Mavericks) Intel OS X 10.10 (Yosemite) Intel OS X 10.11 (El Capitan) Intel OS X 10.12 (Sierra) Intel OS X 10.13 (High Sierra) Intel
(2) OKI MICROLINE 5650SU3-R、OKI MICROLINE 8480SU3、OKI MICROLINE 8480SU3-R Mac OS X 10.6 (Snow Leopard) Intel (注 2)
Mac OS X 10.7 (Lion) Intel OS X 10.8 (Mountain Lion) Intel OS X 10.9 (Mavericks) Intel OS X 10.10 (Yosemite) Intel OS X 10.11 (El Capitan) Intel OS X 10.12 (Sierra) Intel OS X 10.13 (High Sierra) Intel
(注 1) Mac OS X 10.5 の場合は、10.5.6 以上のソフトウェアアップデートの適用が必要です。 (注 2) Mac OS X 10.6 の場合は、10.6.8 以上のソフトウェアアップデートの適用が必要です。
・CUPS
下記のバージョンの CUPS (Common UNIX Printing System) の環境で動作します。 Mac OS X 10.3 ： CUPS-1.1.20rc1 以上 MacO S X 10.4 ： CUPS-1.1.23 以上 Mac OS X 10.5 ： CUPS-1.3.8 以上 Mac OS X 10.6 ： CUPS-1.4.0 以上 Mac OS X 10.7 ： CUPS-1.5.0 以上 OS X 10.8 ： CUPS-1.6.0 以上 OS X 10.9 ： CUPS-1.7.0 以上 OS X 10.10 ： CUPS-2.0.0 以上
OS X 10.11 ： CUPS-2.1.0 以上 OS X 10.12 ： CUPS-2.2.0 以上 OS X 10.13 ： CUPS-2.2.5 以上 CUPS のバージョンを確認する方法は、以下の通りです。 Safari 等のブラウザを起動します。 アドレスに 「http://localhost:631/printers」 と入力し、移動します。 （OS X 10.10 ∼ OS X 10.13 の場合は、アドレスに 「http://localhost:631/」 と入力し、 移動します。) ※「Web インターフェースは現在無効になっています。」が表示される場合は、ターミナル画面を 開いて、「cupsctl WebInterface=yes」を入力します。
ダイアログのタイトルに表示される 「Printer on localhost - CUPS v1.x.x」 の 「1.x.x」 が CUPS のバージョンです。 （Mac OS X 10.5 の場合は、「プリンタ - CUPS 1.x.x」 と表示されます。 Mac OS X 10.6 の場合は、「プリンター - CUPS 1.x.x」 と表示されます。 Mac OS X 10.7 ∼ OS X 10.9 の場合は、「プリンタ - CUPS 1.x.x」 と表示されます。 OS X 10.10 ∼ OS X 10.13 の場合は、「CUPS 2.x.x」 と表示されます。） ・空ハードディスク容量 400KB 以上。 ・インターフェース USB および、純正オプションのネットワークカードでのみ動作します。 OKI MICROLINE 5650SU-R USB
OKI MICROLINE 5650SU3-R USB 、純正ネットワークカード OKI MICROLINE 8480SU2 USB 、純正ネットワークカード OKI MICROLINE 8480SU2-R USB 、純正ネットワークカード OKI MICROLINE 8480SU3 USB 、純正ネットワークカード OKI MICROLINE 8480SU3-R USB 、純正ネットワークカード
（注）上記以外のインターフェース（ USB/パラレルポート変換器、他社製プリントサーバなど） による接続では印刷できません。
【インストール方法】
以下の手順でインストールを行ってください。
（注）純正オプションのネットワークカード を使用する場合は、事前に IP アドレスを設定しておい てください。
Windows 環境にて設定ユーティリティを使って設定するか、Mac OS X 環境にて ARP コマンドを 使って設定してください。 ARP コマンドを使った設定については、「Mac OS X から IP アドレスを設定する方法」をご参照 ください。 1. プリンターを、USB またはネットワークカードで接続し、電源を入れます。 2. Mac OS を起動 （または再起動) します。 3. ディスクイメージをマウントします。(機種により方法が異なります。) (1) ML5650SU-R、ML8480SU2、ML8480SU2-R Mac OS X 10.3 の場合 rastertooki-ja-osx-2.1-1-10.3.dmg をダブルクリックします。 Mac OS X 10.4 の場合 rastertooki-ja-osx-2.1-1-10.4.dmg をダブルクリックします。 Mac OS X 10.5 の場合 rastertooki-ja-osx-2.1-1-10.5.dmg をダブルクリックします。 Mac OS X 10.6 以降の場合 rastertooki-ja-osx-3.1.0.dmg をダブルクリックします。 (2) ML5650SU3-R、ML8480SU3、ML8480SU3-R 全対象 OS にて rastertooki-ja-osx-3.1-0.dmg をダブルクリックします。 (注) rastertooki-ja-osx-3.1-0.dmg をご使用になる場合、古いバージョン (rastertooki-ja-osx-2.x-x-10.x.dmg)のドライバーとは共存できません。 必ず、古いバージョンのドライバーを削除してからインストールを行ってください。 4. pkg ファイルをダブルクリックしてインストーラを起動します。 5. 「続ける」 をクリックします。 6. インストール先のボリュームを選択して、「続ける」 をクリックします。 7. 「インストール」 をクリックします。 8. 管理者のパスワードを入力します。 9. 再起動を実行します。 引き続き、次ページ以降を参考に、Mac OS X 上にプリンターを登録する必要があります。
【Mac OS X 10.3 プリンターのセットアップ】
（注）ネットワークカードで接続する際は、事前にネットワークカードの設定を行っておいてください。
① プリンターとコンピュータを接続し、プリンターの電源を入れます。 ② Mac OS X を起動(または再起動)します。
③ WEB ブラウザを開き、URL に「http://localhost:631/admin」と入力して CUPS 管理ページを表示 します。
④ このとき、パスワードの入力を求められたら、名前に「root」、パスワードに管理者のパスワードを 入力します。
⑥ 任意のプリンター名を入力し、「Continue」をクリックします。
⑦ USB 接続ならインストールするプリンター名を選択、ネットワークカード接続なら「LPD/LPR Host orPrinter」を選択して「Continue」をクリックします。
⑧ ネットワークカード接続では、ここで「lpd://」に続けてプリンターの IP アドレスを入力して 「Continue」をクリックします。
この例では、プリンターのIP アドレスは「192.168.3.34」に設定されています。 (USB 接続ではこのページは表示されません)
⑩ 接続されているプリンターモデルを選択し、「Continue」をクリックします。
【Mac OS X 10.4 プリンターのセットアップ】 （注）ネットワークカードで接続する際は、事前にネットワークカードの設定を行っておいてください。 ① プリンターとコンピューターを接続し、プリンターの電源を入れます。 ② Mac OS X を起動(または再起動)します。 ③「プリントとファクス」を開き「＋」をクリックします。 ④ USB 接続なら⑥に進みます。
⑤ ネットワークカード接続なら「IP プリンタ」タブを開き、「プロトコル」で「LPD」を選択し、 「アドレス」にプリンターのIP アドレスを入力します。
⑥「名前」に任意の名前を入力し、「使用するドライバ」で「Oki」を選択して接続されているプリンタ ーのモデルを選択し、「追加」をクリックします。
⑦「プリントとファクス」にプリンターが追加されます。
【Mac OS X 10.5 プリンターのセットアップ】 （注）ネットワークカードで接続する際は、事前にネットワークカードの設定を行っておいてください。 ① プリンターとコンピュータを接続し、プリンターの電源を入れます。 ② Mac OS X を起動(または再起動)します。 ③「プリントとファクス」を開き「＋」をクリックします。 ④ USB 接続なら⑥に進みます。
⑤ ネットワークカード接続なら「IP」タブを開き、「プロトコル」で「LPD」を選択し、「アドレス」 にプリンターのIP アドレスを入力します。
⑥「名前」に任意の名前を入力し、「ドライバ」で「使用するドライバを選択」を選択して接続されて いるプリンターのモデルを選択し、「追加」をクリックします。
⑦「プリントとファクス」にプリンターが追加されます。
【Mac OS X 10.6 プリンターのセットアップ】 （注）ネットワークカードで接続する際は、事前にネットワークカードの設定を行っておいてください。 ① プリンターとコンピューターを接続し、プリンターの電源を入れます。 ② Mac OS X を起動(または再起動)します。 ③「プリントとファクス」を開きます。 USB 接続の場合で、プリンターが追加されていれば、インストールは完了です。 プリンターが追加されていない場合、もしくはネットワーク接続の場合は「＋」をクリックします。 ④ USB 接続なら⑥に進みます。
⑤ ネットワークカード接続なら「IP」タブを開き、「プロトコル」で「LPD」を選択し、「アドレス」 にプリンターのIP アドレスを入力します。
⑥「名前」に任意の名前を入力し、「ドライバ」で「使用するドライバを選択」を選択して接続されて いるプリンターのモデルを選択し、「追加」をクリックします。
⑦「プリントとファクス」にプリンターが追加されます。
【Mac OS X 10.7 プリンターのセットアップ】 （注）ネットワークカードで接続する際は、事前にネットワークカードの設定を行っておいてください。 ① プリンターとコンピューターを接続し、プリンターの電源を入れます。 ② Mac OS X を起動(または再起動)します。 ③「プリントとスキャン」を開きます。 USB 接続の場合で、プリンターが追加されていれば、インストールは完了です。 プリンターが追加されていない場合、もしくはネットワーク接続の場合は「＋」をクリックします。 ④ USB 接続なら⑥に進みます。
⑤ ネットワークカード接続なら「IP」タブを開きます。 「プロトコル」で「LPD」を選択し、「アドレス」にプリンターの IP アドレスを入力します。ドライ バーが自動で選択されますので、必要であれば「名前」、「場所」を適切に設定して「追加」をクリ ックします。 この例では、プリンターのIP アドレスは「192.168.3.10」に設定されています。 次に⑧に進みます。
⑥USB 接続なら「デフォルト」タブを開きます。
「プリンタ」名に「OKI DATA CORP OKI MICROLINE 8480SU2-R」と表示されますので、ダブル クリックします。
⑦「名前」と「ドライバ」が自動で選択されますので、必要であれば「場所」を適切に設定して「追加」 をクリックします。
⑧「プリントとスキャン」にプリンターが追加されます。
【OS X 10.8,10.9,10.10 プリンターのセットアップ】 （注）ネットワークカードで接続する際は、事前にネットワークカードの設定を行っておいてください。 ① プリンターとコンピュータを接続し、プリンターの電源を入れます。 ② OS X を起動(または再起動)します。 ③「プリントとスキャン」を開きます。 USB 接続の場合で、プリンターが追加されていれば、インストールは完了です。 プリンターが追加されていない場合、もしくはネットワーク接続の場合は「＋」をクリックします。 「＋」ボタンが効かない場合は、⑨に進みます。 ④ USB 接続なら⑥に進みます。
⑤ ネットワークカード接続なら「IP」タブを開きます。 「プロトコル」で「LPD」を選択し、「アドレス」にプリンターの IP アドレスを入力します。ドライ バーが自動で選択されますので、必要であれば「名前」、「場所」を適切に設定して「追加」をクリ ックします。 この例では、プリンターのIP アドレスは「192.168.0.5」に設定されています。 次に⑧に進みます。
⑥USB 接続なら「デフォルト」タブを開きます。
「プリンタ」名に「OKI DATA CORP OKI MICROLINE 8480SU2」と表示されますので、ダブルク リックします。
本画面が表示されない場合、または本画面に「OKI DATA CORP OKI MICROLINE 8480SU2」が 表示されない場合は、⑨に進みます。
⑦「名前」と「ドライバ」が自動で選択されますので、必要であれば「場所」を適切に設定して「追加」 をクリックします。
⑧「プリントとスキャン」にプリンターが追加されます。
⑨ WEB ブラウザを開き、アドレスに「http://localhost:631/admin」と入力して CUPS 管理ページを表 示します。 ⑩ 「Web インターフェースは現在無効になっています。」が表示される場合は、ターミナル画面を開い て、「cupsctl WebInterface=yes」を入力します。 ⑪ このとき、アカウントとパスワードの入力を求められたら、ご自身のアカウント名とパスワード を入力します。 ⑫「Add Printer」をクリックします。
⑬ Local Printers: から USB 接続したプリンター名を選択し、「Continue」をクリックします。
⑭ 「Name」と「Description」が自動で選択されますので、必要であれば「Location」を適切に設定 して「Continue」をクリックします。
⑮ プリンターメーカー名から「Oki」を選択して「Continue」をクリックします。
⑰ CUPS にプリンターが追加されたことを確認して、WEB ブラウザを終了します。
⑱「プリンタとスキャナ」にプリンターが追加されます。
【OS X 10.11,10.12,10.13 プリンターのセットアップ】 （注）ネットワークカードで接続する際は、事前にネットワークカードの設定を行っておいてください。 ① プリンターとコンピューターを接続し、プリンターの電源を入れます。 ② OS X を起動(または再起動)します。 ③「プリンタとスキャナ」を開きます。 USB 接続の場合で、プリンターが追加されていれば、インストールは完了です。 プリンターが追加されていない場合、もしくはネットワーク接続の場合は「＋」をクリックします。 ④ USB 接続なら⑥に進みます。
⑤ ネットワークカード接続なら「IP」タブを開きます。 「プロトコル」で「LPD」を選択し、「アドレス」にプリンターの IP アドレスを入力します。ドライ バーが自動で選択されますので、必要であれば「名前」、「場所」を適切に設定して「追加」をクリ ックします。 この例では、プリンターのIP アドレスは「192.168.0.5」に設定されています。 次に⑧に進みます。
⑥ USB 接続なら「デフォルト」タブを開きます。
「プリンタ」名に「OKI DATA CORP OKI MICROLINE 8480SU2」と表示されますので、ダブルク リックします。
⑦「名前」と「ドライバ」が自動で選択されますので、必要であれば「場所」を適切に設定して「追加」 をクリックします。
⑧「プリンタとスキャナ」にプリンターが追加されます。
【Mac OS X から IP アドレスを設定する方法】 ① 「アプリケーション」→「ユーティリティ」から、ターミナル.app を起動します。 ② 「su」と入力し、スーパーユーザモードを起動します。 ③ パスワードを要求されるので、root のパスワードを入力します。 ④ 「arp」コマンドにて、暫定の IP アドレスを設定します。 「arp –s IP アドレス MAC アドレス」 ここでは、IP アドレス：10.81.197.211、MAC アドレス：00:80:92:3D:33:C0 を例にしています。
⑤ 「ping」コマンドにより、ネットワークカードから応答があることを確認します。 「ping [IP アドレス]」 応答があった場合、下記のような画面となります。 Ping の応答は永遠に続くため、「Control＋C」キー押下により、中断します。 スーパーユーザモードからの logout は、「Control＋D」キー押下により可能です。 以後、LAN7120E/LAN7120E2/LAN7120E3 のネットワークカードをお使いの方は、⑥∼⑪の手順を実施し てください。 LAN7130E のネットワークカードをお使いの方は、⑫∼⑯の手順を実施してください。
＊LAN7120E/LAN7120E2/LAN7120E3 のネットワークカードをお使いの場合
⑥ Web ブラウザを起動し、上記で設定した暫定アドレスを入力して、ネットワークカードの設定画面を 開きます。
⑦ 「ログイン」ボタンをクリックし、ネットワーク設定ユーティリティにログインします。
⑧ パスワードを要求されるので、名前：root、パスワード：MAC アドレスの下 6 桁 を入力します。
⑩ 正式な IP アドレス設定を行い、「送信」ボタンをクリックします。
⑪ 下記の画面が表示され、プリンター装置がイニシャル動作を行えば、IP アドレスの設定は完了です。 Web ブラウザを終了してください。
＊LAN7130E のネットワークカードをお使いの場合
⑫ Web ブラウザを起動し、上記で設定した暫定アドレスを入力して、ネットワークカードの設定画面を 開きます。
⑬ 「管理者のログイン」ボタンをクリックし、ネットワーク設定ユーティリティにログインします。 ⑭ パスワードを要求されるので、名前：root、パスワード：aaaaaa を入力します。 ⑮ 「プリンタのセットアップ」画面が表示されたら、「スキップ」ボタンを押下します。
⑯ 「管理者設定」-「ネットワーク設定」-「TCP/IP」の順に選択後、「固定 IP アドレスの設定」にて 正式な IP アドレス設定を行い、「送信」ボタンをクリックします。
【プリント画面での設定】 この画面は、アプリケーションソフトから「プリント」を実行した時に表示される画面の例です。
用紙サイズ：
用紙サイズを選択します。 ML5650SU-R、ML5650SU3-R は 59 種類、ML8480SU2、ML8480SU2-R、 ML8480SU3、ML8480SU3-R は 64 種類の用紙サイズをサポートしていま す。注 1）ML5650SU-R、ML5650SU3-R で「A4 横」「A3」を指定して印刷を 行う場合、印字可能領域の最大幅は269.3 ミリとなります。
注2）ML8480SU2、ML8480SU2-R、ML8480SU3、ML8480SU3-R で「A3 横」「B4 横」を指定して印刷を行う場合、印字可能領域の最大幅は 345.3 ミリとなります。
給紙：
給紙方法を選択します。 ML5650SU-R、ML5650SU3-R 手差し カットシートフィーダ フロントトラクタフィーダ リアトラクタフィーダ 自動選択 プリンタ設定 ML8480SU2、ML8480SU2-R 、ML8480SU3、ML8480SU3-R 手差し 前カットシートフィーダ 後カットシートフィーダ フロントトラクタフィーダ リアトラクタフィーダ 自動選択 プリンタ設定 注1）カットシートフィーダとリアトラクタフィーダは、 オプションです。 注2）自動選択は、Mac OS X 10.5∼OS X 10.13 でのみ表示され ます。解像度：
印刷解像度を選択します。 360x180 180x180 120x180印刷品質：
印刷品質を選択します。 高速(片方向印字) ： 片方向で高速に印刷します。 高速(両方向印字) ： 両方向で高速に印刷します。 高密度(片方向印字) ： 片方向で高密度に印刷します。 または、通常(片方向印字) 高密度(両方向印字) ： 両方向で高密度に印刷します。 または、通常(両方向印字) 注 1）高速印字では、文字パターンのドットを間引き、高速で 印字を行うため、高密度印字（通常印字）に比べ、文字 が薄く見えます。注 2 ） ML8480SU2 、 ML8480SU2-R 、 ML8480SU3 、 ML8480SU3-R においては、印字速度はプリンター体（操 作パネル）の設定が優先されます。 そのため、確実に印字速度を指定したい場合は、プリン ター本体の設定を変更してください。
単票排出方法：
単票用紙の排出方法を選択します。 指定なし ： プリンター本体の操作パネルで設定した排出方法になります。 または、プリンタ設定 テーブル ： テーブル側（前方）に排出します。 スタッカ ： シートスタッカ側（後方）に排出します。【アンインストール】 ターミナルを開き、以下のコマンドを実行してください。(機種により方法が異なります。) (1) ML5650SU-R、ML8480SU2、ML8480SU2-R Mac OS X 10.3 ∼ OS X 10.5 の場合： > sudo /usr/sbin/rastertooki-uninstall Mac OS X 10.6 ∼ 10.13 の場合： > sudo /Library/Printers/OKIDATA/sbin/rastertooki-uninstall (2) ML5650SU3-R、ML8480SU3、ML8480SU3-R > sudo /Library/Printers/OKIDATA/sbin/rastertooki-uninstall 管理者のパスワードを入力すると、アンインストールが実行されます。 【制限事項】 プリンター内蔵フォントはご使用できません。 ページ設定のカスタム用紙サイズはサポートしていません。 「12x4 1/2 ｲﾝﾁ」 など、"最大幅×長さを細かく刻んだ用紙" を多数準備しておりますので、 こちらをご利用ください。 Mac OS X 10.5 ∼ OS X 10.13 で給紙に「自動選択」を選択した場合、プリンターの動作は「手差 し」になります。 以前の Mac OS X にドライバーがインストールされた状態で、上位 OS にアップグレードした場合に は対応しておりません。 以前のドライバーをアンインストールし、アップグレード後、対応 OS 用のドライバーをインストール してください。 プリセット機能は使用できません。
