はじめに

本書の内容



本マニュアルは、SPARC Servers または SPARC Enterprise にデュアルチャネル 32Gbps ファ

イバーチャネルカード(SP1X7FAC2F/SP1X7FBC2F)、クアッドチャネル 16Gbps ファイバーチャ

ネルカード(SP0X7FAA4F/SP0X7FAA4L)、デュアルチャネル 16Gbps ファイバーチャネル(SP1X

7FAA2F/SP1X7FAA2L/SP1X7FBA2F/SP1X7FBA2L)、8Gbps ファイバーチャネルカード(SE0X

7F21F/SE0X7F21L/SE0X7F22F/SE0X7F22L/SE0X7F31F/SE0X7F31L/SE0X7F32F/SE0X7

F32L/SE0X7F31X/SE0X7F32X)、4Gbps ファイバーチャネルカード(SE1X7F11F/SE1X7F12F/

XSEFC401AF/XSEFC402AF)、Dual 8Gb FC Dual 1 GbE HBA in Express Module(SE5

X7F22G/SE5X7F32G)、Dual 10Gbps FCoE カード(SE0X7EF12F/SE0X7EF12L/SE0X7EC1

2F/SE0X7EC12L)、Dual 10GbE FCoE Express Module(SE5X7FE1G/SE5X7FE2G)を搭載

し、 FUJITSU Storage ETERNUS ディスクストレージシステムから OS の起動を行う SAN Boo

t 環境を構築する手順を示しています。

 4Gbps ファイバーチャネルカード(SE0X7F11F/SE0X7F11L/SE0X7F12F/SE0X7F12L)を使用した

SAN Boot 環境の構築については、"SPARC Enterprise SAN Boot 環境構築ガイド"を参照してく

ださい。

本マニュアルの対象者

 本書は SAN Boot 環境の構築者および運用管理者を対象にしています。

構成

 本マニュアルの構成は以下のとおりです。

「第

1 章概要」

SAN Boot 環境の概要

「第

2 章ハードウェア/ソフトウェア構成」

SAN Boot 環境の構築に必要な構成

「第

3 章注意事項」

SAN Boot 環境の構築時および運用時の注意事項

「第

4 章構築方法」

SAN Boot 環境の構築手順

(4)

SAN Boot 環境構築ガイド(Leadville ドライバ編)

for SPARC Servers/SPARC Enterprise

iii

留意事項

 本マニュアルで使用している表記法は以下のとおりです。

"Oracle Solaris 10"は "Solaris 10"と記載します。

"Oracle Solaris 11"は "Solaris 11"と記載します。

"FUJITSU Storage ETERNUS ディスクストレージシステム"は "ストレージシステム"と記載します。

 実際のコマンド入力は太字で記述しています。

(5)

SAN Boot 環境構築ガイド(Leadville ドライバ編)

for SPARC Servers/SPARC Enterprise

iv

目

次

第

1

1 章

章

概

要

.

1

1 1.1 構成パターン ... 4

1.1.1 基本構成 ... 4

1.1.2 PRIMECLUSTER GD および PRIMECLUSTER GDS によるストレージシステム間ミラーリン

グ構成 ... 6

1.1.3 PRIMECLUSTER によるクラスタ構成 ... 7

1.1.4 ETERNUS のアドバンスト・コピー機能を使用する場合の構成 ... 9

第

2

2 章

章

ハ

ー

ド

ウ

ェ

ア

/

ソ

フ

ト

ウ

ェ

ア

構

成

.

1

2

2 2.1 ハード環境 ... 12

2.1.1 必須ハードウェア ... 12

2.1.2 ブートディスク構成 ... 16

2.2 ソフトウェア環境 ... 19

2.2.1 必須ソフトウェア ... 19

2.2.2 オプションソフトウェア ... 21

第

3

3 章

章

注

意

事

項

.

2

4

4 第

第

4

4 章

章

構

築

方

法

.

2

8

8 4.1 ストレージシステムにブートディスクを作成 ... 29

4.1.1 CD-ROM/DVD-ROM を用いて作成する方法 ... 29

4.1.1.1 ディスクラベル付け ... 29

4.1.1.2 サーバのリセット ... 31

4.1.1.3 CD-ROM/DVD-ROMインストールの実行 ... 32

4.1.2 ネットワークインストールサーバを用いて作成する方法 ... 34

4.1.2.1 ネットワークインストールサーバの作成 ... 34

4.1.2.2 ネットワークインストールサーバの設定 ... 35

4.1.2.3 ディスクラベル付け ... 37

4.1.2.4 サーバのリセット ... 39

4.1.2.5 ネットワークインストールの実行 ... 39

4.2 ブートディスクへのパスを冗長化 ... 42

(6)

SAN Boot 環境構築ガイド(Leadville ドライバ編)

for SPARC Servers/SPARC Enterprise

v

4.2.1 富士通推奨 & セキュリティパッチクラスタ、PTF の適用および Enhanced Support Facility

のインストール ... 42

4.2.2 マルチパスドライバの設定 ... 42

4.2.2.1 Solaris OS標準機能マルチパスドライバ(MPxIO)の設定... 42

4.2.2.2 ETERNUSマルチパスドライバの設定 ... 60

4.2.2.2.1 Solaris 10 UFSファイルシステムの場合 ... 60 4.2.2.2.2 Solaris 10 ZFSファイルシステム、Solaris 11 ZFSファイルシステムの場合 ... 67

4.3 ブートディスクのミラーリング ... 78

4.3.1 PRIMECLUSTER GD および PRIMECLUSTER GDS によるミラーリング ... 78

4.3.2 PRIMECLUSTER 使用時の留意事項 ... 79

4.3.2.1 クラスタシステムの構築手順 ... 79

4.3.2.2 ブートディスク故障時のクラスタ切り替えについて... 80

付

録

A

ブ

ー

ト

失

敗

時

の

設

定

フ

ァ

イ

ル

の

修

正

手

順

.

8

1

1 A.1 「4.1.1 CD-ROM/DVD-ROM を用いて作成する方法」、「4.1.2 ネットワークインストール

サーバを用いて作成する方法」にてインストールした場合

... 81

付

録

B

マ

ル

チ

パ

ス

解

除

手

順

.

8

5

5 B.1 Solaris 標準マルチパスドライバ(MPxIO)の場合 ... 85

B.2 ETERNUS マルチパスドライバの場合 ... 86

付

録

C

フ

ァ

イ

バ

ー

チ

ャ

ネ

ル

カ

ー

ド

ま

た

は

F

C

o

E

カ

ー

ド

の

W

N

確

認

方

法

.

9

1

1 C.1 OS 上で確認する方法 ... 91

C.2 OBP 上で確認する方法 ... 91

付

録

D

必

須

ソ

フ

ト

ウ

ェ

ア

適

用

イ

ン

ス

ト

ー

ル

イ

メ

ー

ジ

の

作

成

.

9

3

3 D.1 Solaris 10 でインストールイメージに必須パッチを適用する方法 ... 93

D.2 Solaris 11.1 以降で Solaris ISO イメージを作成する方法 ... 94

付

録

E

T

E

R

N

U

S

マ

ル

チ

パ

ス

ド

ラ

イ

バ

を

使

用

し

た

Z

F

S

フ

ァ

イ

ル

シ

ス

テ

ム

の

ブ

ー

ト

デ

ィ

(7)

1

第

1 章概要

SAN Boot とは、OS やアプリケーションを、サーバに内蔵されたディスクではなく、外部の SAN ストレージに格納し、そこから起動(ブート：Boot)することを言います。本書では、サーバにファイバーチャネルカードまたはFCoE カードを搭載し、外付けストレージシステムから OS の起動を行うSAN Boot 環境を構築する手順を示しています。 OS のブートディスクを外付けストレージシステムに配置することにより以下のメリットが生まれます。 1. 可用性の向上 ○ 高信頼ストレージシステムの使用ブートディスクをストレージシステムで管理することで、信頼性が向上します。 ○ バックアップ・リストア作業の効率化ストレージシステムのディスクコピー機能を利用することで、システムボリュームのバックアップ・リストアの際の業務停止時間を大幅に短縮できます。また、システムボリュームのバックアップ・リストアの際のサーバCPU 負荷が軽減できます。詳細は"1.1.4 ETERNUS のアドバンスト・コピー機能を使用する場合の構成"を参照してください。注) ETERNUS (ストレージシステム)のディスクコピー機能(アドバンスト・コピー機能)を使用するた

めには、ETERNUS SF AdvancedCopy Manager (ACM)または PRIMECLUSTER GD Snapshot および PRIMECLUSTER GDS Snapshot が必要です。

(8)

2 2. 運用管理性の向上 ○ システムボリュームの一括管理複数台あるサーバのブートディスクを1 台のストレージシステムに集約することで、ブートディスクの一括管理が可能です。 ○ 開発環境の世代管理複数の開発環境を1 台のストレージシステムに用意して、必要に応じて切り替えて利用できます。開発環境ごとにサーバを用意しなくてもよいので、サーバ台数や運用管理工数を削減できます。

(9)

3 3. 保守性の向上 ○ ディスク故障時の作業が簡素化ディスク（システムボリューム）が故障した場合、システム管理者はサービスエンジニアに連絡すれば、あとはサービスエンジニアがディスクを交換して、システムは自動的に復旧します。そのため、システム管理者の作業を軽減できます。 ○ パッチ適用作業の効率化ストレージシステムのディスクコピー機能を利用することで、パッチ適用前のバックアップ作業の際、業務停止時間が削減できます。また、バックアップボリュームからブートできるように設定しておく (*1)ことにより、パッチ適用後に問題が発生した場合、サーバをリブートしてブートボリュームを切り 替えるだけで、パッチ適用前のシステムに戻すことができます。詳細は"1.1.4 ETERNUS のアドバンスト・コピー機能を使用する場合の構成"を参照してください。

(*1）PRIMECLUSTER GD Snapshot および PRIMECLUSTER GDS Snapshot を使用すると、コマンドで簡 単に設定できます。

(10)

4

1.1 構成パターン

次のファイバーチャネル接続構成またはFCoE 接続構成で、ファイバーチャネルカードまたは FCoE カードを使用し外付けストレージシステムからOS の起動を行ってください。また、各構成での注意事項を記載します。

1.1.1 基本構成

1. ストレージシステムを一台のサーバから使用する場合 ■ サーバ - ストレージシステム間は 2 経路以上のファイバーチャネル接続または FCoE 接続を行い、

Solaris 標準マルチパスドライバ(MPxIO)または ETERNUS マルチパスドライバを使用したマルチパス構成としてください。

■ ディスクスワップの発生により、アプリケーションのディスクアクセス性能が低下する場合があります。

ディスクスワップが発生する場合には、サーバに搭載するメモリを追加するか、またはアプリケーションによるメモリ使用量を下げるなど、ディスクスワップの発生を回避してください。

(11)

5 2. ストレージシステムを複数のサーバから使用する場合

○ ファブリック接続の場合

○ FC-AL 直結接続の場合

■ サーバ - ストレージシステム間は 2 経路以上のファイバーチャネル接続または FCoE 接続を行

い、Solaris 標準マルチパスドライバ(MPxIO)または ETERNUS マルチパスドライバを使用したマルチパス構成としてください。 ■ ディスクスワップの発生により、アプリケーションのディスクアクセス性能が低下する場合があります。ディスクスワップが発生する場合には、サーバに搭載するメモリを追加するか、またはアプリケーションによるメモリ使用量を下げるなど、ディスクスワップの発生を回避してください。 ■ サーバのパニック発生時に、そのサーバと同じ RAID グループ内にブートディスクを配置している他のサーバは、ブートディスクへのディスクアクセス性能の低下が数十秒程度発生する場合があります。備考. FCoE では、FC-AL 直結接続をサポートしていません。

(12)

6

1.1.2 PRIMECLUSTER GD および PRIMECLUSTER GDS によるストレージシステム間ミ

ラーリング構成

● ストレージシステム 1 台につき、1 枚のファイバーチャネルカードまたは FCoE カードが必要になります。上

図の構成では、ETERNUS 1 用のファイバーチャネルカードまたは FCoE カードと、ETERNUS 2 用のファイバーチャネルカードまたはFCoE カードの、計 2 枚のファイバーチャネルカードまたは FCoE カードが必要です。 ● サーバ - ストレージシステム間は 2 経路以上のファイバーチャネル接続または FCoE 接続を行い、Solaris 標準マルチパスドライバ(MPxIO)または ETERNUS マルチパスドライバを使用したマルチパス構成としてください。 ● ディスクスワップの発生により、アプリケーションのディスクアクセス性能が低下する場合があります。ディスクスワップが発生する場合には、サーバに搭載するメモリを追加するか、またはアプリケーションによるメモリ使用量を下げるなど、ディスクスワップの発生を回避してください。 ● サーバのパニック発生時に、そのサーバと同じ RAID グループ内にブートディスクを配置している他のサーバは、ブートディスクへのディスクアクセス性能の低下が数十秒程度発生する場合があります。

(13)

7

1.1.3 PRIMECLUSTER によるクラスタ構成

SAN Boot 環境を使用したクラスタシステムを構築することもできます。 1. 単体のストレージシステムを使用したクラスタ構成

(14)

8 2. 複数のストレージシステムを使用したクラスタ構成

(15)

9

1.1.4 ETERNUS のアドバンスト・コピー機能を使用する場合の構成

内蔵ディスクからブートする従来のシステム(UFS ファイルシステム)では、テープ装置を使用してバックアップ・リストアを実行している間、業務を長時間停止する必要があります。

SAN Boot 環境で ETERNUS のアドバンスト・コピー機能(OPC/EC)を利用してバックアップ・リストアを行う場合、ディスク装置でコピー処理を実行している間も業務の運用が可能であるため、業務停止時間が大幅に短縮できます。備考. FCoE では、ETERNUS のアドバンスト・コピー機能はサポートしていません。

アドバンスト・コピー機能を利用したバックアップ・リストアには、ETERNUS SF AdvancedCopy Manager (ACM)を使う方式と、PRIMECLUSTER GD Snapshot および PRIMECLUSTER GDS Snapshot (GDS Snapshot)を使う方式があります。

● ETERNUS SF AdvancedCopy Manager (ACM)を使う方式

ACM を使う方式のメリットは以下のとおりです。・業務停止時間短縮

・複数サーバのバックアップ効率化（一元管理）

SAN Boot 環境で ETERNUS SF AdvancedCopy Manager を使用する場合

●PRIMECLUSTER GD Snapshot および PRIMECLUSTER GDS Snapshot (GDS Snapshot)を使う方式

GDS Snapshot を使う方式のメリットは以下のとおりです。・業務停止時間短縮

(16)

10

・PRIMECLUSTER GD および PRIMECLUSTER GDS によるソフトミラー構成の場合のリストア操作が簡単

GDS: PRIMECLUSTER GD および PRIMECLUSTER GDS

(17)

11 ACM と GDS Snapshot の特長は次の表のとおりです。システムの要件に応じて、いずれかの方式を選択してください。注) システムボリュームを PRIMECLUSTER GD および PRIMECLUSTER GDS で管理している場合のバックアップ・リストアは、ACM を使う方式、GDS Snapshot を使う方式のどちらでも可能です。ただし、システムボリュームがソフトミラー構成の場合は、GDS Snapshot を使う方式を推奨します。 ACM と GDS Snapshot の特徴 ○: 優位点

ETERNUS SF AdvancedCopy Manager (ACM) PRIMECLUSTER GD Snapshot PRIMECLUSTER GDS Snapshot 操作サーバ－バックアップ・リストア対象サーバ以外に、バックアップ・リストア操作を行うためのサーバが必要。 ○ バックアップ・リストア対象サーバで、バックアップ・リストア操作を行うため、別のサーバは不要。バックアップ操作 ○ バックアップ対象サーバを一度シャットダウンし、バックアップサーバからOPC を開始する。物理コピーの完了を待たずに、バックアップ対象サーバをリブートし、業務を再開できる。－バックアップ対象サーバをシングルユーザーモードでリブートし、OPC を開始する。物理コピーが完了してからマルチユーザーモードでリブートし、業務を再開する。リストア操作 (PRIMECLUST ER GD および PRIMECLUST ER GDS でミラーリングしていない場合) ○ リストア対象サーバを一度シャットダウンして OPC を開始し、リブートする。物理コピー完了を待たずに業務を再開できる。 ○ リブートしてブートボリュームを切り替えるだけで業務が再開できる。リストア操作 (PRIMECLUST ER GD および PRIMECLUST ER GDS でミラーリングしている場合) － OPC によるリストアの前後に、ミラーの切離しと再組込みが必要－ OPC 物理コピーが完了してから元のブートボリュームに戻して業務を再開する。複数サーバのバックアップ効率化 ○ 複数のサーバのバックアップを、一台のバックアップサーバで一元管理可能。－バックアップ・リストア操作は、各サーバで実行する。バックアップボリュームからブートする機能－ vfstab ファイルを編集してマウントポイントを変更する必要がある ○ コマンドで簡単に設定できる

各方式の詳細については、ETERNUS SF AdvancedCopy ManagerPRIMECLUSTER GD および PRIMECLUSTER GDS のマニュアルを参照してください。

また、OPC 物理コピーの進行状況を確認する方法については ETERNUS SF AdvancedCopy Manager、PRIMECLUSTER GD および PRIMECLUSTER GDS のマニュアルに記載されています。

(18)

12

第

2 章ハードウェア/ソフトウェア構成

ファイバーチャネルカードまたはFCoE カードを使用し外付けストレージシステムから OS の起動を行うためには、本章に記載されたハードウェア構成およびソフトウェア構成が必要です。

2.1 ハード環境

2.1.1 必須ハードウェア

本書では、下記のハードウェア構成およびソフトウェア構成をサポートしています。表2.1 4Gbps ファイバーチャネル 種別装置名備考本体装置 SPARC Enterprise M3000/M4000/M5000/M8000/M9000/T5120/ T5140/T5220/T5240/T5440 本体装置に搭載するファイバーチャネルカード

4Gb シングルチャネル Fibre Channel カード SE1X7F11F 4Gb デュアルチャネル Fibre Channel カード SE1X7F12F 4Gb シングルチャネル Fibre Channel カード XSEFC401AF 4Gb デュアルチャネル Fibre Channel カード XSEFC402AF

ストレージシステム ETERNUS DX100 S3 ETERNUS DX200 S3 ETERNUS DX500 S3 ETERNUS DX600 S3 ETERNUS DX8700 S3 ETERNUS DX8900 S3 ETERNUS DX60 S2/DX80 S2/DX90 S2 ETERNUS DX400 S2 series ETERNUS DX8000 S2 series ETERNUS DX60/DX80/DX90 ETERNUS DX400 series ETERNUS DX8000 series ETERNUS 2000/3000/4000/6000/8000 ファイバーチャネルスイッチ ETERNUS SN200 シリーズ Brocade 社 Silkworm シリーズ表2.2 8Gbps ファイバーチャネル 種別装置名備考本体装置 SPARC M10-1/M10-4/M10-4S SPARC Enterprise M3000/M4000/M5000/M8000/M9000/T5120/ T5140/T5220/T5240/T5440, SPARC T3-1/T3-2/T3-4/T4-1/T4-2/T4-4 本体装置に搭載するファイバーチャネルカードシングルチャネル 8Gbps ファイバーチャネルカード SE0X7F21F シングルチャネル 8Gbps ファイバーチャネルカード SE0X7F21L デュアルチャネル 8Gbps ファイバーチャネルカード SE0X7F22F デュアルチャネル 8Gbps ファイバーチャネルカード SE0X7F22L シングルチャネル 8Gbps ファイバーチャネルカード SE0X7F31F シングルチャネル 8Gbps ファイバーチャネルカード SE0X7F31L デュアルチャネル 8Gbps ファイバーチャネルカード SE0X7F32F デュアルチャネル 8Gbps ファイバーチャネルカード SE0X7F32L Single-Channel 8Gbps Fibre Channel Card SE0X7F31X

(19)

13

Dual 8Gb FC Dual 1 GbE HBA in Express Module SE5X7F22G/SE5X7F32G ストレージシステム ETERNUS DX100 S3 ETERNUS DX200 S3 ETERNUS DX500 S3 ETERNUS DX600 S3 ETERNUS DX8700 S3 ETERNUS DX8900 S3 ETERNUS DX60 S2/DX80 S2/DX90 S2 ETERNUS DX400 S2 series ETERNUS DX8000 S2 series ETERNUS DX60/DX80/DX90 ETERNUS DX400 series ETERNUS DX8000 series ETERNUS 2000/3000/4000/6000/8000 ファイバーチャネルスイッチ ETERNUS SN200 シリーズ Brocade 社 Silkworm シリーズ表2.3 16Gbps ファイバーチャネル(SP1X7FAA2*/SP1X7FBA2*) 種別装置名備考本体装置 SPARC M12-1/M12-2/M12-2S SPARC M10-1/M10-4/M10-4S SPARC T4-1/T4-2/T4-4 本体装置に搭載するファイバーチャネルカードデュアルチャネル 16Gbps ファイバーチャネルカード(SR SFP+) SP1X7FAA2F(通常型) SP1X7FAA2L(長期サポート型) デュアルチャネル16Gbps ファイバーチャネルカード(SR SFP+) SP1X7FBA2F(通常型) SP1X7FBA2F(長期サポート型) ストレージシステム ETERNUS DX100 S3 ETERNUS DX200 S3 ETERNUS DX500 S3 ETERNUS DX600 S3 ETERNUS DX8700 S3 ETERNUS DX8900 S3 ETERNUS DX60 S2/DX80 S2/DX90 S2 ETERNUS DX400 S2 series ETERNUS DX8000 S2 series ETERNUS DX60/DX80/DX90 ETERNUS DX400 series ETERNUS DX8000 series ETERNUS 2000/3000/4000/6000/8000 ファイバーチャネルスイッチ ETERNUS SN200 シリーズ Brocade 社 Silkworm シリーズ表2.4 16Gbps ファイバーチャネル(SP0X7FAA4F*) 種別装置名備考本体装置 SPARC M12-1/M12-2/M12-2S SPARC M10-1/M10-4/M10-4S 本体装置に搭載するファイバーチャネルカードクアッドチャネル16Gbps ファイバーチャネルカード(SR) SP0X7FAA4F(通常型) SP0X7FAA4FL(長期サポート型) ストレージシステム ETERNUS DX100 S3 ETERNUS DX200 S3

(20)

14 ETERNUS AF250 ファイバーチャネルスイッチ ETERNUS SN200 シリーズ Brocade 社 Silkworm シリーズ表2.5 32Gbps ファイバーチャネル(SP1X7FAC2F/SP1X7FBC2F) 種別装置名備考本体装置 SPARC M12-1/M12-2/M12-2S SPARC M10-1/M10-4/M10-4S SPARC S7-2/S7-2L 本体装置に搭載するファイバーチャネルカードデュアルチャネル32Gbpsファイバーチャネルカード SP1X7FAC2F(通常型)/SP1X7FAC2L(長期サポート型)/SP1X7FAC2W(Oracle-ATO型) デュアルチャネル32Gbpsファイバーチャネルカード SP1X7FBC2F(通常型)/SP1X7FBC2L(長期サポート型)/SP1X7FBC2W(Oracle-ATO型) ストレージシステム ETERNUS DX100 S3 ETERNUS DX200 S3 ETERNUS AF250 ファイバーチャネルスイッチ ETERNUS SN200 シリーズ Brocade 社 Silkworm シリーズ表2.6 FCoE(SE5X7FE1G/SE5X7FE2G) 種別装置名備考本体装置 SPARC T3-1/T3-2/T3-4/T4-1/T4-2/T4-4 本体装置に搭載するFCoE

Dual 10GbE FCoE Express Module (光ケーブル用) SE5X7FE1G Dual 10GbE FCoE Express Module (Copper Twinax ケーブル用) SE5X7FE2G ストレージシステム ETERNUS DX100 S3 ETERNUS DX200 S3 ETERNUS DX500 S3 ETERNUS DX600 S3 ETERNUS DX8700 S3 ETERNUS DX8900 S3 ETERNUS DX60 S2/DX80 S2/DX90 S2 ETERNUS DX400 S2 series ETERNUS DX8000 S2 series ETERNUS DX60/DX80/DX90 ETERNUS DX400 series ETERNUS DX8000 series ETERNUS 2000/4000/8000 FCoE スイッチ Brocade 8000/DCX/DCX-4S 表2.7 FCoE(SE0X7EF12*/SE0X7EC12*) 種別装置名備考本体装置 SPARC M10-1/M10-4/M10-4S SPARC Enterprise M3000/M4000/M5000/M8000/M9000/T5120/ T5140/T5220/T5240/T5440, SPARC T3-1/T3-2/T3-4/T4-1/T4-2/T4-4

(21)

15 本体装置に搭載するFCoE

Dual 10Gbps FCoEカード(光ケーブル用) SE0X7EF12F(通常型) SE0X7EF12L(長期サポート型)

Dual 10Gbps FCoE カード (Copper Twinax ケーブル用 ) SE0X7EC12F(通常型) SE0X7EC12L(長期サポート型) ストレージシステム ETERNUS DX100 S3 ETERNUS DX200 S3 ETERNUS DX500 S3 ETERNUS DX600 S3 ETERNUS DX8700 S3 ETERNUS DX8900 S3 ETERNUS DX60 S2/DX80 S2/DX90 S2 ETERNUS DX400 S2 series ETERNUS DX8000 S2 series ETERNUS DX60/DX80/DX90 ETERNUS DX400 series ETERNUS DX8000 series ETERNUS 2000/4000/8000 FCoE スイッチ Brocade 8000/DCX/DCX-4S

(22)

16

2.1.2 ブートディスク構成

SAN Boot では、ブートディスクは ETERNUS(ストレージシステム)上に配置されます。ストレージシステム上にはそのサーバのブートディスク以外にもさまざまなディスクボリュームが配置され、配置によっては、他のサーバのブートディスク、データベースなどのユーザーデータディスクへのアクセス性能に影響を与えることが考えられます。これらの影響を回避するため、以下のディスク構成を推奨します。 ● ブートディスク領域と他のサーバからアクセスされる領域（ブートディスク、および、データディスク）は、別のRAID グループに配置します。もっとも影響の少ない構成です。複数のブートディスク領域を同じRAID グループに配置する場合は、以下のディスク構成を推奨します。 ● 負荷のかかるダンプ処理の影響を最小化する構成です。ブートディスクとダンプ領域を分離することでダンプ領域のRAID グループにアクセス負荷がかかった場合の影響を最小限に抑えます。ダンプ処理は数分かかることがあります。ダンプ領域とは、ダンプを一時的に格納する領域(dump device 領域)とダンプファイルを格納する領域(savecore の出力先)を示します。ダンプ領域変更については、dumpadm コマンドを使用してください。

(23)

17

● swap 性能(アクセスレイテンシ)の低下への影響を最小化する構成です。特定のサーバのみブートディスクか

らswap 領域を分離し、別の RAID グループに配置します。swap の発生は、搭載メモリ、実行するアプリケーション、ファイルシステムキャッシュサイズなど実行環境に依存します。運用環境にあわせて、swap 領域分離の必要性があるかを検討してください。swap 領域変更については、swap コマンドを使用してください。

上記以外の構成では、次の問題が発生する場合があります。

● 複数のブートディスクを 1 つの RAID グループに配置した場合には、ディスクスワップの発生により、同一

(24)

18

● ブートディスクと共有データ領域を 1 つの RAID グループに配置した場合には、サーバのパニック発生時にメ

(25)

19

2.2 ソフトウェア環境

次のソフトウェアが必要です。

2.2.1 必須ソフトウェア

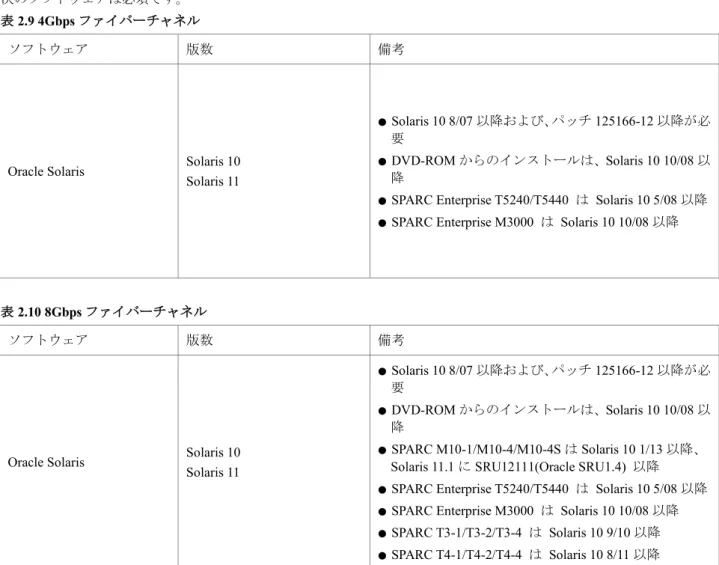

次のソフトウェアは必須です。表2.9 4Gbps ファイバーチャネル ソフトウェア版数備考

Oracle Solaris Solaris 10 Solaris 11

● Solaris 10 8/07 以降および、パッチ 125166-12 以降が必

要

● DVD-ROM からのインストールは、Solaris 10 10/08 以

降

● SPARC Enterprise T5240/T5440 は Solaris 10 5/08 以降 ● SPARC Enterprise M3000 は Solaris 10 10/08 以降

表2.10 8Gbps ファイバーチャネル

ソフトウェア版数備考

Oracle Solaris Solaris 10 Solaris 11 ● Solaris 10 8/07 以降および、パッチ 125166-12 以降が必要 ● DVD-ROM からのインストールは、Solaris 10 10/08 以降 ● SPARC M10-1/M10-4/M10-4S は Solaris 10 1/13 以降、

Solaris 11.1 に SRU12111(Oracle SRU1.4) 以降

● SPARC Enterprise T5240/T5440 は Solaris 10 5/08 以降 ● SPARC Enterprise M3000 は Solaris 10 10/08 以降 ● SPARC T3-1/T3-2/T3-4 は Solaris 10 9/10 以降 ● SPARC T4-1/T4-2/T4-4 は Solaris 10 8/11 以降

(26)

20 表2.11 16Gbps ファイバーチャネル

Oracle Solaris Solaris 10 1/13 以降 Solaris 11.1 以降

● SP0X7FAA4F の場合

Solaris 11.3 SRU16091(Oracle SRU13.12.4.0) 以降

● SP1X7FAA2 の場合

Solaris 10 1/13 以降および、パッチ 149167-01 以降、および、パッチ149175-03 以降が必要

Solaris 11.1 SRU13051(Oracle SRU11.1.7.5.0) 以降 SPARC M12-1/M12-2/M12-2S は Solaris 10 1/13 以降お

よび、パッチ151934-03 以降が必要

● SP1X7FBA2 の場合

Solaris 10 1/13 以降、および、パッチ 149622-02 以降が必要

Solaris 11.1 SRU13041(Oracle SRU11.1.6.4.0) 以降 SPARC M12-1/M12-2/M12-2S は Solaris 10 1/13 以降お

よび、パッチ151934-03 以降が必要

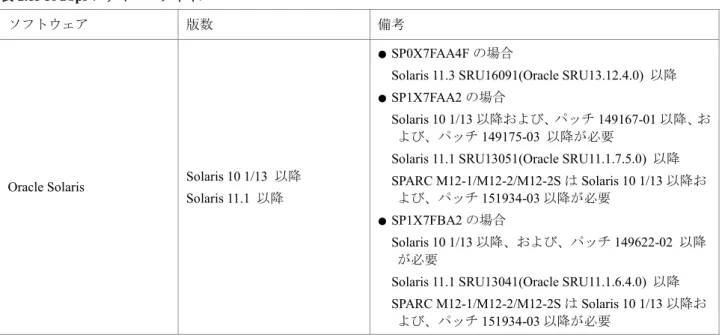

表2.12 FCoE(SE5X7FE1G/SE5X7FE2G)

● Solaris 10 9/10 以降

● SPARC T4-1/T4-2/T4-4 は Solaris 10 8/11 以降

表2.13 FCoE(SE0X7EF12*/SE0X7EC12*)

● Solaris 10 9/10 以降

● SPARC M10-1/M10-4/M10-4S は Solaris 10 1/13 以降、

Solaris 11.1 に SRU12111(Oracle SRU1.4) 以降

(27)

21

2.2.2 オプションソフトウェア

本節では、Solaris 10 環境におけるオプションソフトウェアの対応状況を記載しています。 Solaris 11 のオプションソフトウェア対応については、それぞれのオプションソフトウェアの対応状況を確認してください。

ファイバーチャネル

● システムボリュームのストレージシステム間ミラーリングを行う場合には PRIMECLUSTER GD および PRIMECLUSTER GDS が必要となります。ソフトウェア版数備考 PRIMECLUSTER GDS 4.2 ～ 4.3 ● 4.2A00 の場合、以下のパッチが必要－必須パッチ：914423-18 以降 ● ETERNUS DX60/DX80/DX90/DX4xx/DX8xxx にシステムボリュームを配置し、PRIMECLUSTER GDS Snapshot と ETERNUS のアドバンスト・コピー機能を使用してシステムボリュームのスナップショットや代替ブート環境を作成する場合、以下のパッチが必要 4.2A00 の場合: 914423-26 以降 4.3A10 の場合: T006619SP-01 以降 PRIMECLUSTER GD 4.5 以降 ● クラスタシステムを構築する場合には以下の PRIMECLUSTER 製品のうち 1 つが必要となります。ソフトウェア版数備考

PRIMECLUSTER Enterprise Edition PRIMECLUSTER HA Server

PRIMECLUSTER Lite Pack 4.2 ～ 4.3

● 本製品には PRIMECLUSTER GDS が同封されています ● 4.2A00 の場合、以下のパッチが必要

－必須パッチ：901201-06 以降, 914325-03 以降, 914468-01 以降, 914499-01 以降

PRIMECLUSTER Lite Pack 4.5 以降

● 本製品には PRIMECLUSTER GD が同封されています ● ETERNUS のアドバンスト・コピー機能を使用しバックアップ /リストアする場合には、 ETERNUS SF

AdvancedCopy Manager、PRIMECLUSTER GD Snapshot および PRIMECLUSTER GDS Snapshot が必要となります。ソフトウェア版数備考 ETERNUS SF AdvancedCopy Manager 13.0 以降 ● エージェント・マネージャとも Solaris 10 に対応 ETERNUS SF AdvancedCopy Manager テープエージェントライセンス 13.0 以降

● ETERNUS SF AdvancedCopy Manager で Tape バックア

ップをする場合に必要

● テープエージェントの台数分購入 ● テープエージェントは Solaris 10 に対応

● ETERNUS SF AdvancedCopy Manager テープサーバオ

プションはテープサーバを使用する場合に必要 ETERNUS SF AdvancedCopy Manager の詳細につきましては、ETERNUS SF AdvancedCopy Manager のマニュアルを参照してください。

(28)

22

● ETERNUS のアドバンスト・コピー機能、または PRIMECLUSTER GD および PRIMECLUSTER GDS のコピー

機能を使用し、システムボリュームのスナップショットや、代替ブート環境を作成する場合、PRIMECLUSTER GD Snapshot および PRIMECLUSTER GDS Snapshot が必要です。

ソフトウェア版数備考 PRIMECLUSTER GDS Snapshot 4.2 ～ 4.3 ●本製品を使用する場合は、PRIMECLUSTER GDS が同封されているPRIMECLUSTER 製品が必要です。 ● 4.2A00 の場合、以下のパッチが必要－必須パッチ：914457-02 以降－ ETERNUS DX60/DX80/DX90/DX4xx/DX8xxx を使用する場合：914457-03 以降－ Solaris 10 10/08 以降の OS を使用する場合： 914457-03 以降－ Solaris 10 10/08 以降相当のパッチ(137137-09 以降) を使用する場合：914457-03 以降

PRIMECLUSTER GD Snapshot 4.5 以降 ●本製品を使用する場合は、PRIMECLUSTER GD が同封されているPRIMECLUSTER 製品が必要です。 PRIMECLUSTER GD Snapshot および PRIMECLUSTER GDS Snapshot の詳細については、「PRIMECLUSTER Global Disk Service 説明書」を参照してください。

● ETERNUS マルチパス環境を構築する場合は、ETERNUS マルチパスドライバが必要です。ソフトウェア版数備考 ETERNUS マルチパスドライバ 3.1.0 以降 ● 8Gbps ファイバーチャネル、16Gbps ファイバーチャネル(SP0X7FAA4F) /(SP1X7FBA2)に対応 ● 3.1.0 の場合、以下のパッチが必要－必須パッチ：119042-02 以降 ● ETERNUS DX8700 S3/DX8900 S3 は 3.1.2 以降または T011535SP-01 以降

FCoE

● システムボリュームのストレージシステム間ミラーリングを行う場合には PRIMECLUSTER GD および PRIMECLUSTER GDS が必要となります。ソフトウェア版数備考 PRIMECLUSTER GDS 4.2 ～ 4.3 ● 4.2A00 の場合、以下のパッチが必要－必須パッチ：914423-18 以降 ● ETERNUS DX60/DX80/DX90/DX4xx/DX8xxx にシステムボリュームを配置し、PRIMECLUSTER GDS Snapshot と ETERNUS のアドバンスト・コピー機能を使用してシステムボリュームのスナップショットや代替ブート環境を作成する場合、以下のパッチが必要 4.2A00 の場合: 914423-26 以降 4.3A10 の場合: T006619SP-01 以降 PRIMECLUSTER GD 4.5 以降 ● クラスタシステムを構築する場合には以下の PRIMECLUSTER 製品のうち 1 つが必要となります。ソフトウェア版数備考

PRIMECLUSTER Lite Pack 4.2 ～ 4.3

● 本製品には PRIMECLUSTER GDS が同封されています ● 4.2A00 の場合、以下のパッチが必要

(29)

23

914468-01 以降, 914499-01 以降 PRIMECLUSTER Enterprise Edition

PRIMECLUSTER HA Server PRIMECLUSTER Lite Pack

4.5 以降 ● 本製品には PRIMECLUSTER GD が同封されています

● PRIMECLUSTER GD および PRIMECLUSTER GDS のコピー機能を使用し、システムボリュームのスナップシ

ョットや、代替ブート環境を作成する場合、PRIMECLUSTER GD Snapshot および PRIMECLUSTER GDS Snapshot が必要です。ソフトウェア版数備考 PRIMECLUSTER GDS Snapshot 4.2 ～ 4.3 ●本製品を使用する場合は、PRIMECLUSTER GDS が同封されているPRIMECLUSTER 製品が必要です。 ● 4.2A00 の場合、以下のパッチが必要－必須パッチ：914457-03 以降

PRIMECLUSTER GD Snapshot 4.5 以降 ●本製品を使用する場合は、PRIMECLUSTER GD が同封されているPRIMECLUSTER 製品が必要です。 PRIMECLUSTER GD Snapshot および PRIMECLUSTER GDS Snapshot の詳細については、「PRIMECLUSTER Global Disk Service 説明書」を参照してください。

(30)

24

第

3 章注意事項

1. ブートディスクは、必ず対象のホスト上で OS のインストールにより作成したものを使用してください。他のホストで使用しているブートディスクをdd コマンドや ETERNUS の EC(Equivalent Copy)または OPC(One Point Copy)などによりコピーして使用することはできません。また、ブートディスクは本書に記載された以外の手順で作成することはできません。 2. 同一の RAID グループ上に複数の異なるホストのブートディスクを配置しないことを推奨します。詳細は"2.1.2 ブートディスク構成"を参照してください。 3. /tmp (tmpfs) に巨大なファイルや大量のファイルを作成しないでください。 /tmp (tmpfs) に巨大なファイルや大量のファイルを作成した場合、メモリ不足によるシステムのスローダウンが発生する可能性があります。詳細はFNS-13681 を参照してください。

4. PRIMECLUSTER または PRIMECLUSTER GD および PRIMECLUSTER GDS または ServerView Resource Orchestrator を使用する場合には、その他の注意事項について、システム構築前に必ず"4.3.2 PRIMECLUSTER 使用時の留意事項"を参照してください。

5. ETERNUS(ストレージシステム)と ETERNUS SN200 ファイバーチャネルスイッチおよび FCoE スイッチについて以下のようなWWN(World Wide Port Name) によるアクセスパス設定を行うことを推奨します。

本設定を行うことにより、リソース管理ソフトウェアServerView Resource Orchestrator を使う場合、下記機器の再設定が不要となり、移行がスムースに行えます。 ○ ETERNUS (ストレージシステム) ETERNUS の FC-CA ポートについてホストテーブル設定、またはホストアフィニティ機能を有効にし、ホストワールドワイドネームとして、使用するファイバーチャネルカードまたはFCoE カードの WWN を設定します。ETERNUS(ストレージシステム)の設定は、各サーバ接続ガイドを参照してください。 ○ ETERNUS SN200 ファイバーチャネルスイッチおよび FCoE スイッチファイバーチャネルカードおよびFCoE カードの WWN とストレージシステムの WWN を用いて、1 対1 の WWN ゾーニングを設定します。

1 対 1 の WWN ゾーニングとはホスト側の HBA の Port の WWN と FC-CA の Port の WWN の 2 つの WWN を用いてつくられたゾーニング設定です。

ファイバーチャネルカードまたはFCoE カードの WWN 確認方法については、"付録 C ファイバーチャネルカードまたはFCoE カードの WWN 確認方法"を参照してください。

注) 本書で WWN と記載している場合は、Port Name のことを指します。

6. SAN Boot のシステムボリュームは EFI ディスクラベルまたは、SMI ディスクラベルが使用できます。ただし、ラベルの種類に関わらず2TiB 以上の容量のディスクはシステムボリュームとして使用できません。

7. Solaris 10 10/08 以降の OS を使用して、ストレージシステムにブートディスクを作成する場合は、インストールサーバをSolaris 10 10/08 以降にするか、Solaris 10 10/08 以降相当のパッチ(137137-09 以降)を適用してください。

8. PRIMECLUSTER GD および PRIMECLUSTER GDS を使用している場合、PRIMECLUSTER GD および PRIMECLUSTER GDS に登録されたディスクは、format コマンドが出力するディスクリスト表示および、 "luxadm display"コマンドでの情報表示ができません。

9. Solaris OS 標準マルチパス(MPxIO)環境で、"devfsadm -C"を実行すると、マルチパス化される前のデバイスが削除されます。マルチパス化される前のデバイスパスを確認する場合は、"luxadm display"、または"prtpicl -v"、または、"mpathadm show initiator-port"を使用してください。

10. 141444-09 以降のパッチを適用すると、/kernel/drv/ssd.conf に name="ssd"に class="scsi-self-identifying";が追加されます。class="scsi-self-identifying"は、Leadville などの class="scsi" 以外の HBA driver で有効となる class 定義で、driver.conf の parent="<driver_name>"定義を異なる driver_name 単位に定義しなくても、

(31)

25

11. Solaris OS 標準のマルチパス(MPxIO)使用時のデバイス(cXtYdX)のターゲット(Y)は、ETERNUS ディスクに割り当てられるGUID(Global Unique Identifier)となります。GUID が 64bit 形式の場合、16 文字、128bit 形式の場合、32 文字になります。

ETERNUS の場合、GUID 情報より ETERNUS 装置内部で管理されている Logical Volume 番号（論理ボリューム番号)を特定することができます。

下 8 ～ 5 桁 : ETERNUS 装置内部で管理されている Logical Volume 番号（論理ボリューム番号) 下 4 ～ 1 桁 : 0 【例】桁位置 87654321 LUN= 0 : 600000e00d0000000000100300000000 LUN= 1 : 600000e00d0000000000100300010000 LUN=15 : 600000e00d00000000001003000f0000 LUN=16 : 600000e00d0000000000100300100000 LUN=17 : 600000e00d0000000000100300110000 12. ブートデバイスを冗長化している環境では boot-device を複数記述していても、故障検出時の動作によっては、別のパスから起動できない場合があります。 OS 起動時に boot-device に最初に登録されているデバイスに全くアクセスできなかった場合、次に登録されているブートパスに切り替わってOS 起動処理が行われます。ただし、いずれかのブートデバイスがアクセスでき、OS 起動処理が開始されたあとで問題が発生した場合は、その他のブートデバイスからOS 起動処理は行われません。 13. PRIMECLUSTER GD および PRIMECLUSTER GDS によるミラーリングの環境設定を行ったあと、下記のメッセージが出力されることがありますが、運用への影響はありませんので、無視してください。メッセージ出力例

SDX:sdxservd: ERROR: nvramrc_write: internal error, compare error

14. stmsboot コマンドを使用してマルチパスを解除した場合、/etc/vfstab のアクセスパスが誤って設定される場合があります。/etc/vfstab の設定が誤って設定されている場合は、手動で/etc/vfstab の設定を変更してください。ダンプデバイスの設定も誤って設定されている場合がありますので、環境に合うように設定を変更してください。

15. Fibre Channel 接続時の MPxIO 構成において、片系が検出できない（縮退）状態で OS を起動した場合にはエラーメッセージなどは出力されません。また、復旧した場合には、自動で組み込みが行われます。luxadm コマンドなどでマルチパスの状態確認を行ってください。

16. ETERNUS 3000 または ETERNUS 4000 モデル 80,100 接続時、Solaris OS 標準機能マルチパスドライバ(MPxIO) を使用してブートデバイスへのパスを冗長化する場合は、ETERNUS 3000 側または ETERNUS 4000 モデル 80,100 側のホストレスポンス設定を行ってください。

ホストレスポンスの設定方法は、「ETERUNS3000 ディスクアレイサーバ接続ガイド(ファイバーチャネル接続用)Solaris Operating System 編」または「ETERNUS4000 80,100 ディスクアレイサーバ接続ガイド(ファイバーチャネル接続用) Solaris Operating System 編」を参照してください。

ホストレスポンスの設定は、以下のように行ってください。・Inquiry Command Page 83

→ 「Type 01 & 03」を選択します。・Target Port Group Access のサポート → 「有効」を選択します。

・コントローラファームウェア活性交換時の応答センス → 「無効」を選択します。

(32)

26

・ホストからのTest Unit Ready コマンドに対する Reservation Conflict 応答 → 「有効」を選択します。

17. FCoE 接続の SAN Boot 環境において、OS の起動時にシステムがハングする場合があります。FCoE 接続にて SAN Boot を行う場合は、必ず修正パッチ：144488-03 以降を適用してください。なお、144488-03 は、FJRSPC 1.9.43 以降、PTF R11021 以降(144488-06)に含まれています。 18. ストレージシステムに Solaris 11 をインストールする場合には、インストールサーバの OS に関しても Solaris 11 にしてください。 19. Solaris 11 よりシステムボリュームは ZFS ファイルシステムのみのサポートとなります。UFS ファイルシステムのシステムボリュームはサポートしていません。

20. システムボリュームが ZFS ファイルシステムの場合、PRIMECLUSTER GD Snapshot および PRIMECLUSTER GDS Snapshot によるシステムボリュームのバックアップ/リストアや代替ブート環境の作成はできません。 21. OS インストール時、OS 版数、および、修正の適用版数によっては、対象となるカードが認識されず、OS のインストールができない場合があります。この場合は、必須SRU、および、必須パッチが適用された OS のインストールイメージ作成が必要となります。これらを適用したOS イメージを作成するには、"付録 D 必須ソフトウェア適用インストールイメージの作成"を参照してください。 22. FC 伝送路の一時的な障害、または、ファイバーチャネルスイッチの高負荷によりフレームロストが発生した場合、下記メッセージを出力してブートが失敗することがあります。一時的なFC 伝送路障害によるフレームロストの場合は、再度ブート処理を行ってください。失敗する頻度が高い場合には、FC 伝送路に影響を与える被疑部品（ケーブル、光モジュールなど）の交換を検討してください。ファイバーチャネルスイッチの高負荷によるフレームロストに関しては、負荷が集中しないよう構成変更を検討してください。ストレージ装置の 1 ポートに対して、複数のファイバーチャネルカードでアクセスを行う構成で負荷が高い場合に高負荷によるフレームロストが発生したことがあります。メッセージ出力例

Boot device: /pci@8b00/pci@4/pci@0/pci@0/emlx@0/fp@0,0/disk@w2150000b5d6a0012,0:a File and args: SunOS Release 5.11 Version 11.1 64-bit

'/pci@8b00/pci@4/pci@0/pci@0/emlx@0/fp@0,0/disk@w2150000b5d6a0012,0:a' NOTICE: spa_import_rootpool: error 5

Cannot mount root on /pci@8b00/pci@4/pci@0/pci@0/emlx@0/fp@0,0/disk@w2150000b5d6a0012,0:a fstype zfs panic[cpu0]/thread=10012000: vfs_mountroot: cannot mount root

23. Solaris 11.4 の初期インストールをした場合は、MPxIO が初期値で有効になるように設定されています。そのため、TPGS 対応のストレージ装置を接続したときは自動でマルチパス化が行われます。

/kernel/drv/fp.conf mpxio-disable="no";

24. FC/FCoE ストレージを扱うターゲットドライバについて、Solaris 10～Solaris 11.3 環境では、ssd ドライバが FC/FCoE ストレージのターゲットドライバとして動作します。 Solaris 11.4 の初期インストールをした環境では sd ドライバが動作し、以前の OS から Solaris 11.4 にアップグレードインストールした環境では以前の設定を引き継ぎssd ドライバが動作します。ターゲットドライバが sd ドライバ、ssd ドライバでもターゲットドライバの動作に差異はありません。どちらのドライバで動作しているかはFC ストレージのデバイスパス名で判断できます。 ● ターゲットドライバが sd ドライバの環境におけるデバイスパス名の例 sd の場合、デバイスパスが disk になります。 ○ マルチパスの場合

(33)

27 # /usr/sbin/format <RETURN>

Searching for disks...done

AVAILABLE DISK SELECTIONS:

0. c3t600E000000A800000007004200000000d0 <FUJITSU-E3000-0000-39.06GB> /scsi_vhci/disk@g600e000000a800000007004200000000 1. c3t6000B5D0006A0000006A0753000B0000d0 <FUJITSU-E3000-0000-39.06GB> /scsi_vhci/disk@g6000b5d0006a0000006a0753000b0000 ○ シングルパスの場合 # /usr/sbin/format <RETURN> Searching for disks...done

0. c1t210000E0004101D9d0 <FUJITSU-E3000-0000 cyl 4254 alt 2 hd 64 sec 256> /pci@4,600000/QLGC,qlc@0/fp@0,0/disk@w210000e0004101d9,0

1. c2t210000E0004101DAd0 <FUJITSU-E3000-0000 cyl 4254 alt 2 hd 64 sec 256> /pci@5,700000/QLGC,qlc@0/fp@0,0/disk@w210000e0004101da,0

● ターゲットドライバが ssd ドライバの環境におけるデバイスパス名の例 ssd の場合、デバイスパスが ssd になります。

○ マルチパスの場合

# /usr/sbin/format <RETURN> Searching for disks...done

0. c3t600E000000A800000007004200000000d0 <FUJITSU-E3000-0000-39.06GB> /scsi_vhci/ssd@g600e000000a800000007004200000000 1. c3t6000B5D0006A0000006A0753000B0000d0 <FUJITSU-E3000-0000-39.06GB> /scsi_vhci/ssd@g6000b5d0006a0000006a0753000b0000 ○ シングルパスの場合 # /usr/sbin/format <RETURN> Searching for disks...done

AVAILABLE DISK SELECTIONS

0. c1t210000E0004101D9d0 <FUJITSU-E3000-0000 cyl 4254 alt 2 hd 64 sec 256> /pci@4,600000/QLGC,qlc@0/fp@0,0/ssd@w210000e0004101d9,0

1. c2t210000E0004101DAd0 <FUJITSU-E3000-0000 cyl 4254 alt 2 hd 64 sec 256> /pci@5,700000/QLGC,qlc@0/fp@0,0/ssd@w210000e0004101da,0

25. stmsboot コマンドによる MPxIO の有効化／無効化はマルチユーザーモードで実行してください。

シングルユーザーモードにて実行した場合、設定情報の更新が正しく行われず、コマンド実行後の再ブート時にメンテナンスモードにてシステムが起動する場合があります。

(34)

28

第

4 章構築方法

本章では、以下の事項について説明しています。 ● ストレージシステムからの OS 起動環境の構築方法本手順の実施前に、スイッチのゾーニング(Fabric 接続の場合)、セキュリティ設定を行い、ストレージシステムをセットアップし、ブートディスク作成先のLUN を使用可能状態にしてください。 ZFS ファイルシステム環境で ETERNUS マルチパスドライバを使用する場合は、ブートディスク用の LUN とブートディスクと同じ容量のLUN を準備してください。本書に記載されている手順以外の方法でブート環境を構築することはできません。クラスタ環境を構築する場合には、"4.3.2 PRIMECLUSTER 使用時の留意事項"を参照してください。環境の構築は以下の流れで行います。 "4.1 ストレージシステムにブートディスクを作成"にて、OS のインストールを行いストレージシステム上にブートデ

(35)

29 ィスクを作成します。 "4.2 ブートディスクへのパスを冗長化"にて、マルチパス構成の定義を行います。

4.1 ストレージシステムにブートディスクを作成

ストレージシステムにブートディスクを作成するには2 つの方法があります。 1. CD-ROM/DVD-ROM を用いて作成する方法 2. ネットワークインストールサーバを用いて作成する方法

4.1.1 CD-ROM/DVD-ROM を用いて作成する方法

ここでは、CD-ROM/DVD-ROM を用いて、ストレージシステムにブートディスクを作成する方法について記載します。すでにディスクラベル作成済みの場合は、"4.1.1.1 ディスクラベル付け"の手順は必要ありません。

4.1.1.1 ディスクラベル付け

1. インストール対象のマシンを CD-ROM/DVD-ROM からブートします。 ● Solaris 10 の場合シングルユーザーモードにて起動してください。 ok boot cdrom -s <RETURN>

● Solaris 11 の場合

CD-ROM/DVD-ROM から起動してください。キーボード種別と言語を選択したあと" Welcome to the Oracle Solaris installation menu "にて" 3 Shell"を選択してください。

ok boot cdrom <RETURN> : USB keyboard 1. Arabic 15. Korean 2. Belgian 16. Latin-American 3. Brazilian 17. Norwegian 4. Canadian-Bilingual 18. Portuguese 5. Canadian-French 19. Russian 6. Danish 20. Spanish 7. Dutch 21. Swedish 8. Dvorak 22. Swiss-French

(36)

30 9. Finnish 23. Swiss-German 10. French 24. Traditional-Chinese 11. German 25. TurkishQ 12. Italian 26. UK-English 13. Japanese-type6 27. US-English 14. Japanese

To select the keyboard layout, enter a number [default 27]: <RETURN> 1. Chinese - Simplified 2. Chinese - Traditional 3. English 4. French 5. German 6. Italian 7. Japanese 8. Korean 9. Portuguese - Brazil 10. Spanish

To select the language you wish to use, enter a number [default is 3]: <RETURN> User selected: English

Configuring devices. Hostname: solaris

Welcome to the Oracle Solaris installation menu 1 Install Oracle Solaris

2 Install Additional Drivers 3 Shell

4 Terminal type (currently xterm) 5 Reboot

Please enter a number [1]: 3 <RETURN> To return to the main menu, exit the shell #

2. ブートディスクとして使用する LUN に、format コマンドを使用してディスクラベルを作成し、LUN の容量を確認します。

# /usr/sbin/format -e <RETURN> Searching for disks...done

0. c1t210000E0004101D9d0 <FUJITSU-E3000-0000 cyl 4254 alt 2 hd 64 sec 256> /pci@4,600000/QLGC,qlc@0/fp@0,0/ssd@w210000e0004101d9,0

Specify disk (enter its number): 0 <RETUEN> selecting c1t210000E0004101D9d0

[disk formatted, no defect list found] FORMAT MENU:

disk - select a disk

type - select (define) a disk type partition - select (define) a partition table current - describe the current disk format - format and analyze the disk repair - repair a defective sector show - translate a disk address label - write label to the disk analyze - surface analysis defect - defect list management backup - search for backup labels verify - read and display labels inquiry - show disk ID

volname - set 8-character volume name !<cmd> - execute <cmd>, then return quit

SAN Boot環境構築ガイド(Leadvilleドライバ編) for SPARC Servers/SPARC Enterprise

2018年12月

第

1.12版

富士通株式会社
