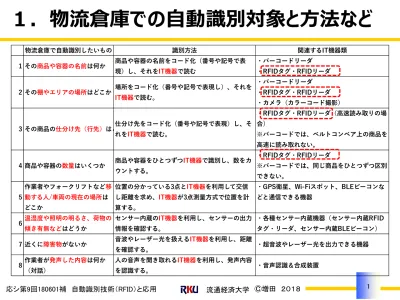

１．物流倉庫での自動識別対象と方法など
物流倉庫で自動識別したいもの 識別方法 関連するIT機器類 1 その商品や容器の名前は何か 商品や容器の名前をコード化（番号や記号で表 現）し、それをIT機器で読む ・バーコードリーダ ・RFIDタグ・RFIDリーダ 2 その棚やエリアの場所はどこか 場所をコード化（番号や記号で表現し）、それを IT機器で読む。 ・バーコードリーダ ・RFIDタグ・RFIDリーダ ・カメラ（カラーコード撮影） 3 その商品の仕分け先（行先）はどこか仕分け先をコード化（番号や記号で表現）し、そ れをIT機器で読む。 ・RFIDタグ・RFIDリーダ（高速読み取りの場 合） ※バーコードでは、ベルトコンベア上の商品を 高速に読み取れない。 4 商品や容器の数量はいくつか 商品や容器をひとつずつIT機器で識別し、数をカ ウントする。 ・RFIDタグ・RFIDリーダ ※バーコードでは、同じ商品をひとつずつ区別 できない。 5 作業者やフォークリフトなど移 動する人/車両の現在の場所は どこか 位置の分かっている3点とIT機器を利用して交信 し距離を求め、IT機器が3点測量方式で位置を計 算する。 ・GPS衛星、Wi-Fiスポット、BLEビーコンな どと通信できる機器 6 温湿度や照明の明るさ、荷物の 傾き有無などはどうか センサー内蔵のIT機器を利用し、センサーの出力 情報を確認する。 ・各種センサー内蔵機器（センサー内蔵RFID タグ・リーダ、センサー内蔵BLEビーコン） 7 近くに障害物がないか 音波やレーザー光を扱えるIT機器を利用し、距離 を確認する。 ・超音波やレーザー光を出力できる機器 8 作業者が発声した内容は何か （対話） 人の音声を聞き取れるIT機器を利用し、発声内容 を認識する。 ・音声認識＆合成装置２．作られたモノ・運ばれるモノには識別情報が
電子タグ
：ＥＰＣ（Electronic Product Code、96ﾋﾞｯﾄ）＊2
バーコード
：ＪＡＮ（Japanese Article Number、13桁）*1
商品種類の識別コード
商品種類の識別コード
商品個々の識別コード
*2）SGTIN （Serialized Global
Trade Item Number）-96
*1）1987年標準化、
現在の規格は
JIS X 0501（1987年
～）
http://www.dsri.jp/epcgl/epc/epc.htm（流通システム開発センター）
３．ＥＰＣの体系
■ＥＰＣとは
・電子タグに書き込むための識別コードの総称。
・GS1識別コード（GS1が定める標準識別コード）をベースにGS1が標準化。
グローバルな流通標準化機関。2005年1月、国際EAN
協会が“GS1”と改名。
商品用
パレットや段ボール等
カゴ台車や折コン等
動画コーナー│一般財団法人流通システム開発センター
（活用）
４．電子タグの読み取り方は
ﾊﾞｰｺｰﾄﾞ
2次元ｺｰﾄﾞ
非接触
光
を利用
ﾊﾞｰｺｰﾄﾞﾘｰﾀﾞ
など
ﾘｰﾀﾞ･ﾗｲﾀ （ｱﾝﾃﾅ）ﾀｸﾞ
非接触
（ﾊﾟｯｼﾌﾞで ～数m、 ｱｸﾃｨﾌﾞで ～数10m）ﾀｸﾞ
・・・
交信範囲
電波
を利用
（HF帯、UHF帯、ﾏ ｲｸﾛ波帯など） 上位システム等ｱﾝﾃﾅ
電源 再生IC
ﾁｯﾌﾟ
電子ﾀｸﾞ（
ﾊﾟｯｼﾌﾞ型
）
ｱﾝﾃﾅ
電源
IC
ﾁｯﾌﾟ
電子ﾀｸﾞ（
ｱｸﾃｨﾌﾞ型
）
ｾﾝｻ等
RFID方式
ﾊﾞｰｺｰﾄﾞ方式
❒どちらも非接触、使うのは「
電波
」、それとも「
光
」？
朝日
20130629
※バーコードの読み取りなど
５．バーコードと比較すると
ﾊﾟｯｼﾌﾞ型
ｱｸﾃｨﾌﾞ型
1)読取距離
やや長（～数m）
長（～数10m） 短（～数10cm）
短（数10cm）
2)ﾀｸﾞ内情報量
大（～数10KB）
極大（～数MB）
小（数10B）
やや大（～数KB）
3)取付場所
4)情報追加変更
5)複数高速読取
6)情報の目視確認
7)単価
やや安価～高価
高価
安価
安価
項 目
表面に限定されない
表面のみ
表１ 電子タグとバーコード・2次元コードとの比較
可能
不可能
可能
不可能
不可能
可能
電子タグ
ﾊﾞｰｺｰﾄﾞ
2次元ｺｰﾄﾞ
❒
無線（電波）
でモノに付けられた
電子タグ（*）
を読み、
モノ（
あるいは
その位置）
が何かを
識別
する仕組み（技術）
６．改めて、電子タグを扱う
ＲＦＩＤ
とは
R
adio
F
requency
ID
entification（無線周波識別）
・離れている（非接触）
・読み・書きいずれも可能
リーダ・ライタ
（R/W）
https://www.japia.or.jp/only/iinkai/RFID-081202kiso.pdf
７．考え方は６０年以上も前から
では、なぜ、今ＲＦＩＤなのか
❒
１９４０年代
から米国で軍事用技術として研究開始。
❒飛行機に
敵・味方識別用としてトランスポンダ
（送受信機）を
取り付け、地上基地からの電波に
対する反応で確認。
→レーダでは不可能であった敵・味方
の識別が可能となった。
❒１９７０年代には家畜や核兵器の所在追跡用に無線タグを
付けた。
http://www.dri.co.jp/watcher/itwatching/12252002.htm（2006.6.5）
❒社会を不安に陥れた２つの事件が
２００１年
に発生
同時多発テロ（米国）
ＢＳＥ問題の発生（千葉県）
→安全確保のため、輸入されるモノ、口にするモノなどの
個体の管理が重要
ＲＦＩＤ
❒以降、検討、実験などが急ピッチで進められた。
・各種の実証実験：タグの読取精度、導入効果の把握など
・タグやコード体系などの標準化作業
❒徐々に
、
実導入が始まりつつある
。
８．引き金となった事件
９．国を挙げての当初の取り組み（1/2）
１０．国を挙げての当初の取り組み（2/2）
港湾（フェリーターミナル）では、 コンテナなどを載せて運ぶ台車
１１．実証実験の例
http://www.johotsusintokei.soumu.go.jp/whitepaper/ja/h16/index.html（平成１６年版情報通信白書第１章第３節）効率化
効率化
効率化
効率化
効率化
ﾄﾚｰｻﾋﾞﾘﾃｨ
ﾄﾚｰｻﾋﾞﾘﾃｨ
ﾏｰｹﾃｨﾝｸﾞ
狙い
日経産業2011.11.30
参考 ＩＣタグの最近の応用事例
日経産業2011.11.30
１２．色々な形状のタグ
❒取り付ける対象が色々あるので、タグの形状も色々
（注）インレットとは ICチップに金属製のアンテナ を取り付けて、セロハンなどで 封入したもの。これを加工して タグとして使用。１３．リーダ・ライタ（R/W）も色々
出所：無線ICﾀｸﾞのすべて、
日経BP社、2004年4月20日
❒扱う環境の違いから、R/Wの装着の仕方も色々
❒
固定
か
移動型（携帯）
かの２パタン
１４．タグには情報をどのように保持？
❒
ネットワーク併用型
：タグ内には識別コード、他の情報はネットワーク（DB）上に。
❒
自己完結型
：すべての情報をタグ内に。
ID
ﾀｸﾞ
ﾈｯﾄﾜｰｸ
ID
ﾀｸﾞ
情報
ﾃﾞｰﾀﾍﾞｰｽ
識別ｺｰﾄﾞ
：ﾘｰﾀﾞ/ﾗｲﾀ
識別ｺｰﾄﾞ
商品に関する
すべての情報
（a）ﾈｯﾄﾜｰｸ併用型
（b）自己完結型
モノに関する情報
商品
１５．管理するネットワークシステムの構成例
商品の情報の保存場
所を管理している。
商品の情報が保存さ
れている。地球上に多
数用意される。
ﾘｰﾀﾞﾗｲﾀの制御、EPC
の保存、EPC→ONS
ｻｰﾊﾞ→PMLｻｰﾊﾞのIP
ｱﾄﾞﾚｽ、PMLｻｰﾊﾞ上の
情報の取得・更新など
１６．デパートの婦人靴売り場（導入前）
１７．デパートの
婦人靴売り場
（導入後）
出所：無線ICﾀｸﾞ活用のすべて、日経BP社、2005年12月26日
❒導入後（即ち、
婦人靴にタグをつけて管理
する場合）
１８．ロジスティクス分野への実導入例
主催業者 導入業者 ﾊﾟｯｼﾌﾞ型 ｱｸﾃｨﾌﾞ型 1拠点内 複数拠点間 1 媒体受付・発送業務 支援システム 三菱総研 DCS 三菱総研 DCS 業務の効率化・ｾｷｭ ﾘﾃｨの強化 CMTやCDなどの情報記憶媒体の現物を管理。ｹｰｽと媒体との 組合せ、媒体の到着・返却･発送などの管理、発送状況照会な ど。 ○（HF帯） ○（店舗など） 2009年3月 2 物流センターシステ ム ﾌｧﾝｹﾙ 大日本印 刷 業務の効率化・処理 容量拡大 ｺﾝﾍﾞﾔﾗｲﾝ上のﾊﾞｹｯﾄにﾀｸﾞを挿入して制御。製品のﾋﾟｯｷﾝｸﾞや仕 分けに活用。入出庫業務や自動倉庫の制御はﾊﾞｰｺｰﾄﾞを利用。 ○（HF帯） ○（物流ｾﾝﾀ） 2008年8月 3 航空機整備用ツール 管理システム ANA ＮＥＣ 管理品質の向上・管 理時間の短縮 航空機整備用ﾂｰﾙ（全16種･約2400個の無線器、ﾌﾗｯｼｭﾗｲﾄな ど）の出納管理を行う。 ○（UHF帯） ○（空港） 2009年2月 4 生産管理システム 大日本印 刷の工場 大日本印 刷 業務の効率化・生産 管理品質の向上 用紙やﾊﾟﾚｯﾄにﾀｸﾞを貼付、各工程のｴﾘｱ毎に専用のﾘｰﾀﾞで読み とる。 ○（UHF帯） ○（工場） 2009年5月 5 部品供給管理システ ム 富士通ﾌ ﾛﾝﾃｯｸ 富士通ﾌﾛ ﾝﾃｯｸ 管理業務の一元化・ 効率化・可視化 電子ﾀｸﾞ付きﾘﾗｲﾀﾌﾞﾙｼｰﾄを納入指示のかんばんとして利用、工 場とｻﾌﾟﾗｲﾔの作業効率化を図る。 ○（UHF帯） ○（当社工場-複数ｻﾌﾟﾗｲﾔ間） 2009年3月 6 国際航空貨物の追 跡システム 日本通運 日立製作 所 業務の効率化・輸送 状況の可視化 国際航空貨物にRFタグを貼付し輸送状況をトレースする。 （NICE、REWARDSの発展形態） ○（UHF帯） ○（羽田・成田-上海間） 2008年9月 7 食品搬送用管理シス テム 紀文 日本ﾕﾆｼ ｽ 資材管理品質の向 上・物流品質の向上 ｶｺﾞ台車に電子ﾀｸﾞ。物流ｾﾝﾀ出庫時はﾊﾝﾃﾞｨ型ﾘｰﾀﾞﾗｲﾀでｼｽﾃﾑ へ登録、入庫時はｹﾞｰﾄ型ﾘｰﾀﾞで返却を登録。 ○（UHF帯/ﾏ ｲｸﾛ波） ○（物流ｾﾝﾀ-複 数店舗間） 2009年2月 8 書類管理システム 静岡銀行大日本印 刷 業務の効率化・ｾｷｭ ﾘﾃｨの強化 ﾊﾞｰｺｰﾄﾞとRFﾀｸﾞを用い、伝票や帳票などの書類の貸出や返却、 保管、廃棄などを確実に行う。 ○（ﾏｲｸﾛ波） ○（物流ｾﾝﾀ） 2008年12月 9 冷蔵庫温度監視シス テム ｽﾀｰﾊﾞｯｸ ｽ 大日本印 刷 食品管理品質の向 上・安全・安心 冷蔵庫や冷凍庫の温度ﾃﾞｰﾀを設定された時間毎に集中管理 ｻｰﾊﾞへ送り常時監視する。異常時は通知される。 ○ ○（店舗） 2008年8月 運用開始 導入の狙い 電子タグ種別 運用範囲 システムの概要 表３ 最近の実導入事例 No. システム名 関連業者http://www.meti.go.jp/press/2017/04/20170418005/20170418005-1.pdf
http://www.meti.go.jp/press/2017/04/20170418005/20170418005-3.pdf
