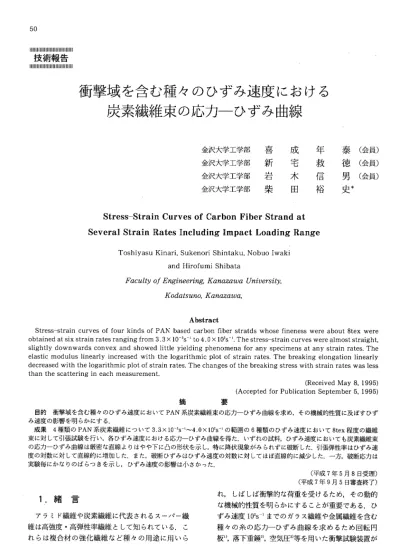

衝 撃 域 を含 む種 々 の ひず み速 度 に お け る 炭 素 繊維 束 の応 力
7
0
0
全文
(2) 51. (論 文 集)Vol.48,No.11(1995). 使 用 さ れ た.こ い られ,ま. る.STは. れ らの 実 験 で は比 較 的 長 い試 料 が 用. た ガ ラ ス繊 維 等 の弾 性 率 の 大 き な 糸 で は. エ ア ガ ンAGに. よ って 加 速 さ れ,IBに. 突 して 入 力 波 を 発 生 さ せ る.図1(a>A部(試. 破 断 応 力 の み が 求 め られ て い る.す な わ ち ス ー パ ー. 部 付 近)の. 繊 維 の よ う な 破 断 伸 び が 小 さ い 糸 に 対 して よ り大 き. の鋼 製 丸 棒 で,そ. なひず み速度 で 引張試 験 を行 うため には他 の手法 を. た め の浅 い溝 が つ け て あ り,さ. 開 発 す る必 要 が あ る.筆. 示 す よ う に,YSと. 者 ら は高 弾 性 率 繊 維 の 動 的. な応 カ ー ひ ず み 曲 線 を 求 め る た め,衝 を 開 発 し,パ. 撃引張 試験 機. ラ型 ア ラ ミ ド繊 維 の 応 カ ー ひ ず み 曲 線. 詳 細 を 同 図(b)に 示 す.IBは. 形 の 半 割 治 具 に よ っ て 直 接LCに. はIBの. め,炭. オ ー ダー で の応 カー ひず み 曲線 を求. mmで. あ る.こ. 動 し た場 合 のYSの. な る. YSに. 生 じ る荷 重 はLCに. 強 度 タ イ プ のHTA‑12K,中. を 越 え る た め,荷. プ のUT500‑12K,高. 間 弾 性 率 ・高 強 度 タ イ. 弾 性 率 ・超 高 強 度 タ イ プ の. 後 そ れ ぞ れHTA. ,UT,UM,IMと. こ とが で き る.試. 数 百 本 程 度 の 繊 維 を 抜 き 出 し,お 束 を 糸 試 料 と して 用 い る.試. GLに. 繊維. 料 の伸 び は 非 接 触 変 位 計(ヤ. PAを. 用 い て,引 張 試 験. 用 いて. ひ ず み 計(共 和 電 業 製CDV‑230C). 経 て,NDか. らの 変 位 一 時 間 波 形 と と も に ウ. に 供 す る前 の 一 定 長 の 試 料 の 質 量 を 測 定 す る こ と に. ェ ー ブ メ モ リ(岩 崎 通 信 機 製DM‑7100)DMに. よ っ て 求 め た.引. 込 ま れ る.お の お の の デ ー タ はDMか. 張 試 験 に は20℃,65%RHの. 恒温. ひ ず み 速 度8.0s‑1お. 実 験 は 以 下 に 示 す よ う な3種 類 の 引 張 試 験 装 置 を 用 い て3.3×10‑3〜4.0×102s‑1の. 範 囲 の6種. 類のひ. す.試 TBと. 衝撃 引 張 試験 に用 い た. 料YSを. の 間 に楔 型 治 具WBに. とTBの. こ の ひ ず み 速 度 の 範 囲 で の 引 張 試 験 で は,μs(マ. 持 った 回 転 円 板RDが. イ. 瞬 時 に 所 定 の 引 張 速 度 に達 す る必 要 が あ る の は もち. てITがTBを. ろ ん の こ と,試 験 装 置 内 で の応 力 波 の 伝 播 等 に つ い. 度 で 引 っ張 られ る.試. て も考 慮 す る必 要 が あ る(詳 細 は文 献5ま. IB,2個. 置 は 主 に試 料YSに の ロ ー ドセ ルLC,ス. た は6参. ト ラ イ カSTか. あ る.突. 起ITを. 所 定 の 回 転 数 に な る と電 磁 石 回 転 経 路 へ と降 り て き. 打 突 す る.そ の結 果,YSが. 一定 の速. 料 に生 ず る荷 重 はLCに. さ れ た ひ ず み ゲ ー ジGLに. 荷 重 を 伝 達 す る入 力 棒. 示. テ ーパ ブ ロ ッ ク. よ っ て 固 定 す る.LC. 内 の りが 試 料 長50mmで. の 作 用 に よ ってTBがITの. ー ダ ー で の 荷 重 と伸 び を 測 定 す る た め,. は回転 円. の 主 要 部 を 図2に. ロ ー ドセ ルLCと. 圧 縮 空 気 式 引 張 試 験 装 置 の 概 略 図 を 図1(a>に 示 す.. 照).装. よ び4.0×101s‑1で. 板 型 の 引 張 試 験 機 を 用 い た.そ. ず み 速 度 で 行 っ た.. ク ロ秒)オ. デ ジ タル. 値 と して 転 送 さ れ,PC上 で 時 間 項 を 消 去 して 応 カ ー ひ ず み 曲 線 が 求 め られ る.. 験装置. ひ ず み 速 度4.0×102s‑1の. 取 り. らパ ー ソ ナ ル. コ ン ピ ュ ー タ(NEC製PC9801DX)PCヘ. 恒 湿 室 内 に12時 間 以 上 放 置 した 試 料 を 用 い た. 2.2実. ーマ. よ っ て 得 られ た 荷 重 一 時 間 波 形 は ブ リ ッ ジ. ボ ッ ク スBB,動. 料 の正 確 な 繊 度 は マ イ. トラ ー 製MT5型)を. に 加 わ る荷 重 は 固定 端 とみ な す. IBの 変 位 を 測 定 す る こ と に よ って 求 め た.. 糸 か ら. よ そ8texの. た,糸. あ る の でLCを. 振動による. ン製OPTFOLLOWMODEL1100)NDを. 験機 の コ ンプライ ア ンスや試料 の チ ャ. ッ キ ン グ の 問 題 を 考 慮 して400〜800texの. 固 有 振 動 数 は100kHz. 重 一 時 間 曲 線 にLCの. た か だ か 数 十Nで. 略 記). 貼 付 した 半 導 体 ゲ ー ジ. よ っ て 検 出 す る.LCの. 影 響 を 及 ぼ す こ と は な い.ま. 間 弾 性 率 ・超 高 強 度 タイ プ のIM600. ク ロ天 秤(メ. 伸 び は0.98. は 繊 維 軸 方 向 に 沿 った 厳 密 な もの で な く,繊 維 軸 に. GVに. を 用 い た.試. 運 動 方 向 に対 し. の点 か ら,本 研 究 に お け る 引 っ張 り. 糸 試 料 に は4種 類 のPAN系 炭 素 繊 維 糸(東 邦 レ ー ヨ ン社 製 ベ ス フ ァイ ト炭 素 繊 維)中 間 弾 性 率 ・高. ‑12K(以. 試料 長. の 引張 試 験. 対 して や や 傾 きを 持 っ た 引 張 試 験 を して い る こ と に 料. UM40‑12K,中. 右. 角 度 を持 っ て 取 り付 け られ る た めIB. が 右 方 向 へ1mm移. 験. 2.1試. の デ ー タを 得 る.YSはIBの. て θ=11.50の. 響 に つ い て 検 討 す る。 2.実. に接 着 な ど は し な い).YSの. 両 側 で そ れ ぞ れ50mmで,1回. で2個. 素繊 維 の機械 的性 質 に及 ぼす ひず み速度 の影. ス ム ー ス に 接 触 さ せ る た め,少. 端 を 経 由 さ せ楔 取 り付 け る(特. 10‑3〜103s‑1の. ら に 図1(b)平 面 図 に. 度)を つ け て あ る.YSはIBの. に 及 ぼ す ひ ず み 速 度 の 影 響 を 明 らか に し て き た4)〜6). ずみ速 度. 直 径20mm. 径路 を一 定 にす る. し丸 み(R3mm程. 本 研 究 で はPAN系. 炭 素 繊 維 に対 して,ひ. の 右 側 はYSの. 衝. 料 取付. 貼付. よ って 検 出 され,圧. 縮空. 気 式 の試 験 機 の場 合 と同 様 に 荷 重 一 時 間 曲 線 が 求 め られ る.試 料 の 伸 び はRDの. らな. T271. 回 転 数 とITの. 回転半.
(3) 繊維 機 械 学 会 誌. 52. (a)Whole aspect. (b)Details Fig.. 1. of A. Schematic diagram of pneumatic testing apparatus IB : Input bar ST : Striker AG : Air gun LC : Load Cell YS : Yarn specimen GL : Guage to measure load ND : Displacement follower SV : Solenoid valve BB : Bridge Box PA : Pre—amp. DM : Wave memory PC : Personal computer. て の 引 張 試 験 を こ の 方 式 で 行 う こ とが 望 ま しい が,. 同様 にす るた め,入 力 棒 の先端形 状 お よび ロー ドセ ルは圧縮 空気 式 の試験 機 と同 じもの を用 い た.荷 重 一 時 間 曲線 の求 め 方 は衝 撃 試 験 の場 合 と同様 で あ. 102s‑1を 越 え る ひ ず み 速 度 で の 試 験 は 図1の. る.試 料 の伸 びは送 りね じの送 り速度 か ら求 め た.. 径 か ら求 め た.こ. の 機 構 で は 引 っ張 り の 方 向 を 繊 維. の 軸 方 向 と一 致 さ せ る こ とが 可 能 で あ る た め,す. 装 置 に よ ら な け れ ば 不 可 能 で あ る た め,本. べ. よ うな. 研究 の回. 3.実. 転 円 板 型 引 張 試 験 機 で は,繊 維 の 軸 と 引張 方 向 と が 10。程 度 傾 く よ う にTBの. 位 置 を定 め た.. .3×10‑3,3.3×10‑2,3.3×10‑1s‑1の 度 で は 図3に. 本 研 究 で は 試 料 と して 単 繊 維 で は な く,繊 維 の 束 を 用 い て い る た め,得. 各 ひず み速. 示 す よ う に イ ン ス トロ ン型 試 験 機(東. 洋 ボ ー ル ドウ ィ ン製 テ ン シ ロ ンUTM皿)の じ に よ っ て 入 力 棒 を 一 定 速 度 で 押 し下 げ,試 を 引 っ 張 っ た.引. 験結 果 およ び考察. られ た 応 カ ー ひ ず み 曲 線 は通. 常 の 引 張 試 験7)結 果 と は や や 異 な る(機 械 的 性 質 に. 送 りね. お い て 劣 る結 果 を示 す)も. 料YS. 実 験 を 繰 り 返 し て も 図4に Curve)と. っ張 りの 形 態 を 衝 撃 試 験 の 場 合 と. T272. の で あ っ た.さ. らに何度. 測 定 曲 線(Measured. して 示 す よ う に,フ. ィ ラ メ ン トの 弛 み に.
(4) 53. (論 文 集)Vol.48,No.11(1995). Fig. 2. Schematic diagram of rotating disc testing apparatus YS : Yarn specimen LC : Load Cell GL : Guage to measure load RD : Rotating disc WG : Wedge—shaped gripping attachment IT : Impact tooth TB : Taper block BB : Bridge Box PA : Pre—amp. DM : Wave memory PC : Personal computer. Fig.. Curve)を. curve. 求 め た.. 4種 類 の試料,6種. 類 の ひず み 速度 の大 部分 の実. ひず み. み曲線 を得 た.各 試 料 に対 して種 々 のひず み速 度 に. え ば 図4にIMの. の よ う な 条 件 に対 して は,他. ひ ず み 曲 線 か ら類 推 して 図4に に,応. of stress—strain. お け る応 カ ー ひ ず み 曲 線 を 示 し. られ な い条 件 も あ っ た.例. た.こ. Modification. 験 で は試 料 を構成 す る数十 本 の繊維 に弛 みが生 じな い よ うに注意 を払 い,ほ ぼ直線 状 に近 い応 カー ひず. 起 因 す る と考 え られ る,極 端 に下 に 凸 の 曲 線 しか 得. 速 度3.3×10‑1s‑1に. 4. お いて得 られた5個 の応カー ひず み デー タをパ ソコ. の条件 の応 力―. ン上 で数 値平 均 し,5個. 破 線 で示 した よ う. ロ ッ トした応カー ひず み 曲 線 を図5〜8に 示 す.各. カ ー ひ ず み 曲 線 の ほ ぼ 直 線 に近 い 部 分 か ら直. 曲線 の右 上点 は各 試料,各 ひず み速度 にお け る5個 の測定結 果 か ら得 られ た破 断応 力 値 を平均 した点 で. 線 を延 長 し,横 軸 と交 わ っ た 点 が 原 点 に な る よ う に 曲 線 全 体 を 水 平 移 動 し,修. 正 曲 線(Modified. Fig.. 3. Schematic tus YS : Yarn. の デー タの破 断応 力 まで プ. diagram Specimen. of screw. testing. Cell. GL :. Guage to measure load BB : Bridge PA : Pre—amp. DM : Wave memory Personal computer. Box PC :. T273. LC : Load. appara-.
(5) 繊 維 機 械 学 会 誌. 54. Fig.. 5. Stress—strain from. curves. 3.3 x 10-3s-'. at strain to. 4.0. rates. x 102s'. Fig. 7. ranging in. HTA. Stress—strain curves at strain rates ranging from 3.3 x 10-3s-' to 4.0 x 102s' in UM yarn. yarn. Fig. Fig. 6. Stress—strain curves at strain rates ranging from 3.3 x 10-3s-1 to 4.0 x 102s-1 in UT yarn. あ る.図5〜8中. 8. Stress—strain curves at strain rates ranging from 3.3 x 10-3s-' to 4.0 x 103s-' in IM yarn. 質 と して,引 張弾 性率,破 断 強度,破 断 ひず み につ いて検討 す る.ひ ず み速度 の変 化 に よる引張 弾性率. の ひず み速 度 にア ンダ ー ライ ンを. 施 した曲線 は図4の よ うな修 正 を した 曲線 であ る.. の変 化 を検討 す るた め,文 献7の 引張弾性 率 の求 め. 各 曲線(修 正曲 線 を除 く)は 小 ひず み にお いて下 に. 方 を準用 して,各 試 料,各 ひずみ速 度 にお け る引張. 凸 で あ り,ひ ず みが 大 き くな ると直線 に近 い形状 を. 弾性 率 を求 め,図9に. 示 す.降 伏 に類 す る ような上 に 凸の部 分 はみ られな い.ま た ひずみ速 度 の増加 に伴 って勾 配 が急 に な っ. るひず み速 度6の 影 響 を定 量 的 に把握 す るため,各 試料 に対 して各 ひずみ速 度 で の引張 弾性率 を ひず み. て い る.. 速 度 の常用 対数 に対 して直線 近似 し,次 の よ うな実. 応 カー ひず み 曲線 か ら得 られ る代 表 的 な機械 的性. 験 式 を得 た.. T274. 示 した.引 張弾性 率Eに 対 す.
(6) 55. (論 文 集)Vol.48,No.11(1995). Fig. 9. Relation between strain rate. elastic. modulus. and Fig.. 11. Relation strain. between. breaking. stress. and. rate. の よ う な実 験 式 を得 た.. (2) こ こでL0は Lkは. ひ ず み 速 度1s‑1に. お け る破 断 ひ ず み,. ひ ず み 速 度 依 存 の 程 度 を 表 す 係 数 で あ る.L0. お よ びLkの. 値 を 図10中 に 示 す.図10よ. い た 炭 素 繊 維 の 破 断 ひ ず み は1け 増 加 に よ り,3〜7%程. り実 験(に用. たの ひず み速度 の. 度 減 少 す る こ と が 分 か る.. ひず み 速度 の変 化 に よ る破 断応 力 の変 化 につ い て,図9,10の. 場 合 と同 様 に 図11に 示 した.破 断 応 力. σ に 対 す る ひ ず み 速 度 δの 影 響 を(1),(2)式 の 場 合 と 同 様 に図 に は 示 して い るが,引 Fig.. 10. Relation between strain rate. breaking. strain. and. らず,ひ. ず み 速 度 に よ る傾 向 が あ ま り は っ き り と し. て い な い.一. (1) こ こでEl。 は ひ ず み 速 度1s‑1に Ekは. 値 を 図9中. 度10‑3〜103s‑1オ て,実. お け る 引 張 弾 性 率,. に 示 す.図9よ. りひず み速. 求 める. で(デ. 見 えな い条件 も. ー タが 接 近 して い て ○ が5個. ● で プ ロ ッ ト し図12に 示 し た.こ. れ を 見 る と各 測 定 に お け る ば らつ き も大 き く,1回. ー ダ ー と い う広 い範 囲 に わ た っ. 1回 の 測 定 に よ る破 断 応 力 値 の差 が ひ ず み 速 度 の 変 化 に よ る 応 力 値 の 差 を 大 き く上 回 っ て い る.他. 度増 加す るこ と. が 分 か る.. の試. 料 に お い て も同 様 に ひ ず み 速 度 に よ る応 力 値 の 変 化 よ り は各 試 験 で の ば らつ きの 方 が 大 きか っ た.以. 次 に ひ ず み 速 度 の 変 化 に よ る破 断 ひ ず み の 変 化 に つ い て,図9の. つ い て 図5を. の破 断応 力 を○. ● で 示 した 値)を. 験 に用 い た 炭 素 繊 維 の 引 張 弾 性 率 は1け た の. ひ ず み速 度 の 増 加 に よ り,5〜8%程. 例 と してHTAに. た め に用 い た 各 ひ ず み 速 度 で の5個. あ る が),ま た 各 ひ ず み 速 度 に お け る平 均 値(図11に. ひ ず み 速 度 依 存 の 程 度 を 表 す 係 数 で あ る.瓦. お よ びEkの. 張 弾性 率 や破断 ひず. み の 場 合 ほ ど 各 破 断 応 力 値 は 近 似 直 線 上 に 載 って お. 場 合 と 同 様 に 図10に 示 し た(1)式 と同. 上. の こ と か ら破 断 応 力 は ひ ず み 速 度 の 増 加 に よ っ て わ. 様 に 各 試 料 に対 して 各 ひ ず み 速 度 で の 破 断 ひ ず みL. ず か に増 加 す る 傾 向 は見 られ る も の の,そ. を ひ ず み 速 度5の 常 用 対 数 に 対 して 直 線 近 似 し,次. 程 度 は 各 測 定 の ば らつ き よ り は小 さ い こ と が 分 か っ. T275. の変化 の.
(7) 繊 維 機 械 学 会 誌. 56. た.ま た破 断 ひずみ は ひずみ速 度 の対数 に対 して ほ ぼ直線 的 に減少 した.一 方,破 断応 力 は実験 ご とに か な りの ば らつ きを示 し,ひ ずみ速 度 の影響 は小 さ か った。 本研 究 を進 め るに当 た り,有 益 な ご助 言 を頂 い た 金 沢大 学工 学部 茶谷 明義 教授 並 びに放 性明 廣教 授 に感謝 す る。 また実験 装 置作成 に ご協力 頂 い た金 沢 大 学工 学部 工作 セ ンター久 保栄 氏,和 布 浦和 夫氏 に 感 謝 す る.さ らに,試 料 を提供 頂 いた東 邦 レー ヨ ン ㈱ に謝 意 を表 す る. 本研 究 の一部 は平成6年 度 日本繊 維機 械学 会北 陸 支 部研 究発 表会(平 成6年12月 金沢)で 発表 した. Fig.. 12. Breaking. stress. distribution. 文 献. for HTA yarn. 1) J. C. Smith, F. L. McCrackin, H. F. Schiefer, W. K. Stone, K. M. Towne ; Text. Res. J., 26, 821 (1956) た.. 2) W. J. Lyons In ; Impact phenomenon 4。. 結. 論. 4種 類 のPAN系 〜4 .0×102s}1の て8tex程. 炭 素 繊 維 に つ い て,3.3×10‑3s‑1 範 囲 の6種. 4) T. Kinari, A. Hojo, A. Chatani, S. Shintaku, I. Arai ; Proc. 33rd Japan Congress on Materials Research, 87 (1990) 5) T. Kinari, A. Hojo, S. Shintaku, N. Iwaki ; Proc. 6th. 類 の ひ ず み速 度 に お い. 度 の 繊 維 束 に対 し て 引 張 試 験 を 行 い,各. ひ ず み 速 度 に お け る 応 カ ー ひ ず み 曲 線 を 得 た.い. International Conference Materials, 1, 331 (1991). ず. れ の試 料,ひ ず み 速 度 に お い て も炭 素 繊 維 束 の 応 カ ー ひ ず み 曲 線 は厳 密 な 直 線 よ り は や や 下 に 凸 の 形 状 を 示 し,特. in textiles. M. I. T.. press, Cambridge (1963) 3) W. D. Freeston, M. M. Platt, R. J. Coskren ; J. Text. Inst., 63, T239 (1972). に 降 伏 現 象 が み られ ず に 破 断 した.引. 6) 喜 成. 7)JIS. 弾 性 率 は ひ ず み 速 度 の 対 数 に 対 して 直 線 的 に 増 加 し. T276. Behaviour. of. 放 生,新 宅,岩 木;日 本 機 械 学 会 材 料 力 学 講 演 会 講 演. 論 文 集,B,48(1991). 張. on Mechanical. R 7601 (1986).
(8)
関連したドキュメント
ques are usufu1 to reveal the micromorphology, texture, growing processes, crystalinity, chemical bond and the distribution of carbon materials.. In this article usefu1
Fig.7 Yam path on a disk surface In case the yarn is rotating 27... Yam path on a disk
Stress-strain curves of Spandex 46.7 tex yarn A : Tensile from natural length B : Tensile from 157mN in initial loading aNominal stress-nominal strain curves bActual
荷役機器の増車やゲートオープン時間の延長（昼休みの対応を含む）、ヤードの拡張、ターミ
製造業種における Operational Technology（OT）領域の Digital
「サステナビリティの取り組み」については、４月にお取引先様を対象に「脱炭素社会に向けた
（2）主応力ベクトルに着目した解析の結果 図 10 に示すように，主鉄筋表面から距離 d だけ離れ たコンクリートの主応力に着目し、section1
The Association for the Geological Collaboration in Japan (AGCJ).. NII-Electronic
