構成部品 ① ② No. 品名個数フロントフィルムアンテナ 1 フロントフィルムアンテナ 1 フロントフィルムアンテナ 1 フロントフィルムアンテナ 1 ① 左席外側用表示 1 ② 左席中央用表示 2 ③ ④ ③ 右席中央用表示 3 ④ 右席外側用表示 4 ⑤ バンドクランプ ⑤ 20

(1)

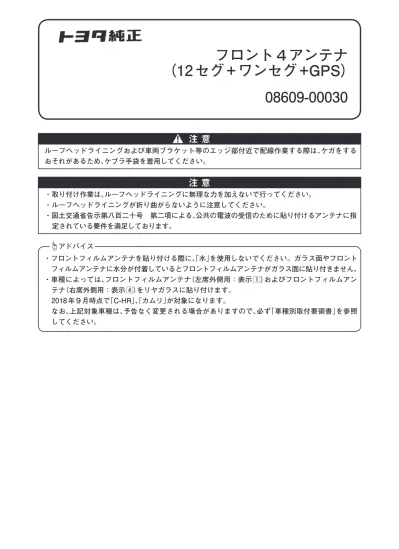

フロント４アンテナ

（12 セグ + ワンセグ +GPS）

08609-00030

ルーフヘッドライニングおよび車両ブラケット等のエッジ部付近で配線作業する際は、ケガをする おそれがあるため、ケブラ手袋を着用してください。

注意

・取り付け作業は、ルーフヘッドライニングに無理な力を加えないで行ってください。

・ルーフヘッドライニングが折り曲がらないように注意してください。

・国土交通省告示第八百二十号　第二項による、公共の電波の受信のために貼り付けるアンテナに指 定されている要件を満足しております。

注意

・フロントフィルムアンテナを貼り付ける際に、「水」を使用しないでください。ガラス面やフロント フィルムアンテナに水分が付着しているとフロントフィルムアンテナがガラス面に貼り付きません。

・車種によっては、フロントフィルムアンテナ（左席外側用：表示 1）およびフロントフィルムアン テナ（右席外側用：表示 4）をリヤガラスに貼り付けます。

2018 年９月時点で「C-HR」、「カムリ」が対象になります。

なお、上記対象車種は、予告なく変更される場合がありますので、必ず「車種別取付要領書」を参照 してください。

アドバイス

(2)

構成部品

No. 品　　名個数

① フロントフィルムアンテナ

（左席外側用：表示1） 1

② フロントフィルムアンテナ

（左席中央用：表示2） 1

③ フロントフィルムアンテナ

（右席中央用：表示3） 1

④ フロントフィルムアンテナ

（右席外側用：表示4） 1

⑤ バンドクランプ 20

⑥ ハーネス固定テープ 2

⑦ 保護シート 2

① ②

③ ④

⑤ ⑥

⑦

補修部品

No. 品　　名品　番個数

⑧ フロントフィルムアンテナ

（左席中央用） ^0860A-00090 1

⑨ フロントフィルムアンテナ

（左席外側用、右席外側用共通） ^0860A-00100 1

⑩ フロントフィルムアンテナ

（右席中央用） ^0860A-00110 1

⑪ TV&GPS アンテナコード

（左席中央用：表示2） ^0860A-00040 1

⑫ （左席外側用：表示1）^{TV アンテナコード} ^0860A-00050 1

⑬ （右席中央用：表示3）^{TV アンテナコード} ^0860A-00060 1

⑭ （右席外側用：表示4）^{TV アンテナコード} ^0860A-00070 1

⑧ ⑨

⑩ ⑪

⑫ ⑬

⑭

(3)

配線概要図

識別番号について

①フロントフィルムアンテナ ②フロントフィルムアンテナ ③フロントフィルムアンテナ

④フロントフィルムアンテナ

識別番号（1表示）識別番号（2表示）識別番号（3表示）

識別番号（4表示）

②フロントフィルムアンテナ 　（左席中央用：表示2）

①フロントフィルムアンテナ

　（左席外側用：表示1） ④フロントフィルムアンテナ 　（右席外側用：表示4）

③フロントフィルムアンテナ 　（右席中央用：表示3）

フロントフィルムアンテナ①、④貼付位置および配線経路は、車種によってはリヤガラスに貼り 付ける場合がありますので、必ず「車種別取付要領書」を参照してください。

アドバイス

(4)

・フロントフィルムアンテナ取付時の注意事項

図は、フロントフィルムアンテナ①を示し ています。他のアンテナの場合も同様に 注意して作業を行ってください。

アドバイス

フロントフィルムアンテナ取付要領

ドライヤー

・作業環境（温度・湿気）に注意してくだ さい。

・温度が低い場合は、ドライヤー等でフ ロントガラス面とフロントフィルムア ンテナ①の両面テープ部を暖めてから 貼り付け作業を行ってください。

・温度について

貼付作業時の環境温度は、15℃以上が 推奨です。気温が低い時期（気温 15℃

未満の作業環境など）は、両面テープの 柔軟性が低下して、ガラス面と十分な 粘着力が得られない場合があります。

・湿気について

貼付部のガラス表面を乾燥させてくだ さい。室温に比べてガラス表面温度が 低い場合は、結露によって水滴や湿気 が付着しやすくなり、両面テープの粘 着力が著しく低下します。

・フロントフィルムアンテナ①を暖めす ぎると、破損する可能性がありますの で、両面テープを暖める際は、数秒だけ ドライヤー等で暖めてください。

注意

ピックアップ端子を貼り付ける際、ピッ クアップ端子を分解しないでください。

受信性能が低下する恐れがあります。

注意

図は、フロントフィルムアンテナ②を示し ています。他のアンテナの場合も同様に 注意して作業を行ってください。

アドバイス ピックアップ端子

(5)

基準線1

テープ等でマーキングする

車両前

※貼付位置寸法は車種別取付要領書を参照基準位置

※

黒セララインまたは黒セラドットライン

（1）車両外側からテープ等で型紙（L）貼付用基準線1をマーキングする。

・フロントフィルムアンテナ①、②の取付車両外側から見た図です

（2）台紙からフロントフィルムアンテナ② を取り出す。

型紙（L）

台紙

ミシン目に沿って切り取る

・図は、車両外側から見た図を示しています。

・貼り付け位置については「車種別取付要 領書」を参照してください。

・テープ等でマーキングする際、テープ等 の外側が基準線 1 になるようにしてく ださい。

アドバイス

（3）フロントフィルムアンテナ②の台紙から型紙（L）をミシン目に沿って切り取る。

図は、フロントフィルムアンテナ②の場合 を示しています。フロントフィルムアンテ ナ①も同様に台紙から取り出してください。

アドバイス

■ フロントガラスにフロントフィルムアン テナ①、②を貼り付ける場合

(6)

型紙（L）

車両外側から見た図です

基準線1

型紙（L）テープ等で

固定する型紙（L）の基準3を

黒セララインまたは

黒セラドットパターン下端に合わす

※

基準線1

■ A：型紙（L）の角部を基準にする場合

■ B：型紙（L）のミシン目を基準にする場合

型紙（L）

テープ等で基準線1 固定する

型紙（L）の基準3を黒セララインまたは

■ C：型紙（L）の貼付位置に寸法指示がある場合

型紙（L）

基準

テープ等で固定する黒セララインまたは

黒セラドットパターン下端

基準線1

基準

型紙（L）

B：基準3

（ミシン目の場合）

A：基準3

（型紙（L）の角部の場合）

C：基準3

（寸法指示がある場合）

基準2

※貼付位置寸法は、車種別取付要領書を参照

（4）車両外側から基準線1に型紙（L）の基準2を合わす。

（5）型紙（L）の基準3を合わす。

・型紙（L）の基準 3 は、車種により異なり ます。基準 3 については「車種別取付 要領書」を参照してください。

・基準 3 は、それぞれ A～C で示す位置を 合わせてください。

・型紙（L）は、車両外側に合わせてくださ い。

アドバイス

（6）型紙（L）をテープ等で固定する。

B：基準3

C：基準3

B：型紙（L）のミシン線を基準にする場 合、ピックアップ端子の一部を黒セラライ ンまたは黒セラドットパターンにのせて 貼り付けます。

アドバイス 黒セララインまたは

黒セラドットパターン下端

黒セララインまたは黒セラドットパターン下端

(7)

フロントフィルムアンテナ①、②のコード部分

（7）ルーフヘッドライニングの端の部分を少し下げ、フロントフィルムアンテナ

①、②のコード部分（以降：TV ＆ GPS アンテナコード（L））をルーフヘッドライニング内に収め配線する。

・配線作業は、ルーフヘッドライニングに 無理な力を加えないで行ってください。

・ルーフヘッドライニングが折り曲がら ないように注意してください。

・ルーフヘッドライニングが下げにくい 場合は、リムーバー等を使用すると作 業が容易に行えます。

・TV ＆ GPS アンテナコード（L）がルーフ ヘッドライニングからはみ出す場合は、

TV ＆ GPS アンテナコード（L）にハー ネス固定テープ⑥を巻きつけてルーフ ヘッドライニング内に収めてください。

TV ＆ GPS アンテナコード（L）がはみ出 さない場合は、必要ありません。

注意

フロントフィルムアンテナ①、②のコード部分

⑥ハーネス固定テープ 車両内側から見た図です

(8)

（8）フロントフィルムアンテナ②のピックアップ端子からハクリ紙をはがす。

（9）型紙（L）のピックアップ貼付基準に合わせてフロントフィルムアンテナ②のピックアップ端子を貼り付ける。

・粘着力が低下するため、ピックアップ 端子を貼り直さないでください。

・ピックアップ端子を貼り付ける際、手 がピックアップ端子の両面テープや、

貼り付け位置にふれないように注意し てください。

注意

・貼り付ける際、貼り付け位置表面の汚 れ、水分、油分を十分にふき取ってくだ さい。

・ピックアップ端子の貼付基準左側が見 えにくい場合は、型紙（L）貼付用基準線 1のマーキングのみをはがしてくださ い。マーキングをはがす際、型紙（L）が ずれないように注意してください。

・ピックアップ端子は、斜めにならないよ うに貼り付けてください。

・フロントフィルムアンテナ①のピック アップ端子は、貼り付けないでください。

フロントフィルムアンテナ②のフィル ムエレメントを貼り付けた後に貼り付 け作業を行います。

アドバイス

ピックアップ端子をしばらくの間、均等 に強く押し付けてください。

注意

フロントフィルムアンテナ②のピックアップ端子フロントフィルムアンテナ②の

ピックアップ端子

貼付基準の左側にピックアップ端子の左側を合わす

貼付基準の下側にピックアップ端子の下側を合わす

フロントフィルムアンテナ②のピックアップ端子

※ピックアップ端子を均等に強く押しつけるハクリ紙

(9)

（11）フロントフィルムアンテナ②の粘着面 A 部をフロントガラス（室内側）に貼り付ける。

粘着面 A 部のセパレータ❶のみ、はがして ください。

アドバイス

・粘着面 A 部は、何度か貼り直すことがで きます。

アドバイス

②フロントフィルムアンテナ　（左席中央用：表示₂）

セパレータ 3

ハクリ用シール

“②”

ハクリ用シールハクリ用シール“①” “①”

セパレータ❶

めくる粘着面 A 部

（10）ハクリ用シール“①”を利用してフロントフィルムアンテナ②からセパレータ

❶をはがす。

・ピックアップ端子とエレメントが平行

（図中※寸法が同じ）になるように粘着 面 A を貼り付けてください。

・フロントフィルムアンテナ②にシワが つかないように注意して貼り付けてく ださい。

注意

②フロントフィルムアンテナ　（左席中央用：表示₂）

※ ※

粘着面 A

(10)

（12）ハクリ用シール“②”を利用してフロントフィルムアンテナ②からセパレータ

❷を少しずつはがしながら、1～3の手順でフロントフィルムアンテナ②のフィルムエレメントフロントをガラス

（室内側）に貼り付ける。

（13）やわらかい布等でフロントフィルムアンテナ②のフィルムエレメントをガラス面に圧着する。

・シワや傷がつかないように注意してフ ロントフィルムアンテナ②を貼り付け てください。

・フィルムエレメントに沿って数回～数 十回程度圧着してください。

・ヘラやスキージ等を使用しないでくだ さい。

注意

シワや傷がつかないように注意してフロ ントフィルムアンテナ②を貼り付けてく ださい。

注意

・粘着面 A 部を手で押さえながらセパ レータ❷をはがしてください。

・セパレータ❸は、ここでははがさないで ください。

・セパレータ❷は、一度にはがさずに少し ずつはがしながら貼ってください。

・セパレータ❷は、横方向にはがしてくだ さい。

・セパレータ❷にフィルムエレメントが ついてくる場合は、セパレータ❷を元に 戻して、再度 180°折り返すようにセパ レータ❷をはがしてください。

アドバイス セパレータ❷

セパレータ❷

②フロントフィルムアンテナ 　（左席中央用：表示₂）

1 部のフィルムエレメントを　矢印方向に指で押さえて　貼り付ける

3フィルムエレメント全体を手の平で押さえて　矢印方向に貼り付ける

やわらかい布等

フロントフィルムアンテナ②のフィルムエレメント

ハクリ用シール“②”

一度に全部はがさない

(11)

セパレータ 3

やわらかい布等フロントフィルムアンテナ②のフィルムエレメント

（15）やわらかい布等でフロントフィルムアンテナ②のフィルムエレメントを定着させる。

・フィルムエレメントに沿って定着させ てください。

・強くこすらないでください。傷がつく 恐れがあります。

注意

（14）セパレータ❸を持って 180°折り返すようにゆっくりとフィルムシートをはがす。

・勢いよくフィルムシートをはがすと、フ ロントフィルムアンテナ②のフィルム エレメントがはがれる恐れがあります。

・フィルムエレメントがガラス面に貼り 付いていることを確認しながらはがし てください。

・フィルムエレメントがフィルムシート 側に残る場合は、フィルムシートを元 に戻して再度フィルムエレメント部を こすって、定着するのをしばらく待っ てからはがしてください。

・はがしたフィルムシートは、フロント フィルムアンテナ①の貼り付けに使用 します。シワや傷がつかないように注 意してください。

注意

※フィルムシート

「※このフィルムシートは、

後で再利用するので捨てないでください。」

(12)

（16）フロントフィルムアンテナ①のピックアップ端子からハクリ紙をはがす。

（17）型紙（L）のピックアップ貼付基準に合わせてフロントフィルムアンテナ①のピックアップ端子を貼り付ける。

注意

アドバイス

注意

フロントフィルムアンテナ①のピックアップ端子フロントフィルムアンテナ①の

貼付基準の左側にピックアップ端子の左側を合わす

フロントフィルムアンテナ①のピックアップ端子

※ピックアップ端子を均等に強く押しつけるハクリ紙

■ フロントガラスにフロントフィルムアン テナ①を貼り付ける場合

(13)

フロントフィルムアンテナ①にシワがつか ないように注意して貼り付けてください。

注意

（18）仮固定に使用する為、フロントフィルムアンテナ②のフィルムシートを左図で示す通りフロントフィルムアンテナ

①に貼り付ける。

・セパレータ❸が右下になるようにフィ ルムシートを貼り付けてください。

・ハクリ用シールとフィルムシートが重 ならないようにフィルムシートを貼り 付けてください。

アドバイス

・図中※寸法２箇所の差が１mm 以内に なるように調整してください。

・フィルムシートは、何度か貼り直すこと ができます。

アドバイス

①フロントフィルムアンテナ 　（左席外側用：表示1）

※

※ フィルムシート

（19）フロントフィルムアンテナ①とフロントフィルムアンテナ②のフィルムエレメントが平行（図中※寸法が同じ）になるようにフィルムシートを調整する。

注意

セパレータ❸ ハクリ用シール

約 15mm

フィルムシート

（仮固定する為に再利用）

(14)

フロントフィルムアンテナ①のエレメント部

やわらかい布等フィルムシート

セパレータ❹

（20）セパレータ❸を利用してフィルムシートをフロントフィルムアンテナ①のエレメント部が浮くまでめくる。

・仮固定用のフィルムシート全てがフロ ントガラスからはがれないように注意 してください。

・フロントフィルムアンテナ①のエレメ ント部が浮かない場合は、フィルムシー トを横方向にめくってください。

アドバイス

セパレータ❸

（21）ハクリ用シールを利用してフロントフィルムアンテナ①からセパレータ❹ をはがす。

（23）やわらかい布等でフロントフィルムアンテナ①のフィルムエレメントをガラス面に圧着する。

・シワや傷がつかないように注意してフ ロントフィルムアンテナ①を貼り付け てください。

・フィルムエレメントに沿って数回圧着 してください。

注意

フロントフィルムアンテナ①のフィルムエレメント

（22）フィルムシートを戻しながらフロントフィルムアンテナ①のフィルムエレメントを上側からガラス面に貼り付ける。

①フロントフィルムアンテナ

注意

(15)

（25）やわらかい布等でフロントフィルムアンテナ①のフィルムエレメントを定着させる。

注意

セパレータ❸ フィルムシート

（24）セパレータ❸を持ってゆっくりとフィルムシートをはがす。

・勢いよくフィルムシートをはがすと、フ ロントフィルムアンテナ①のフィルム エレメントがはがれる恐れがあります。

・フィルムエレメントがフィルムシート 側に残る場合は、フィルムシートを元 に戻して再度フィルムエレメント部を こすってから、しばらく定着するのを 待ってはがしてください。

注意

型紙（L）

（26）型紙（L）を取り外す。

(16)

台紙型紙（R）

ミシン目に沿って切り取る

・フロントフィルムアンテナ③、④の取付基準線4

テープ等でマーキングする車両前

※貼付位置寸法は車種別取付要領書を参照基準位置

※

黒セララインまたは黒セラドットライン

・フロントフィルムアンテナ③、④の取付車両外側から見た図です

（1）車両外側からテープ等で型紙（R）貼付用基準線4をマーキングする。

（2）台紙からフロントフィルムアンテナ③ を取り出す。

・図は、車両外側から見た図を示しています。

・テープ等でマーキングする際、テープ等 の外側が基準線 4 になるようにしてく ださい。

アドバイス

（3）フロントフィルムアンテナ③の台紙から型紙（R）をミシン目に沿って切り取る。

図は、フロントフィルムアンテナ③の場合 を示しています。フロントフィルムアンテ ナ④も同様に台紙から取り出してください。

アドバイス

③フロントフィルムアンテナ台紙

■ フロントガラスにフロントフィルムアン テナ③、④を貼り付ける場合

(17)

（4）車両外側から基準線4に型紙（R）の基準5を合わす。

（5）型紙（R）の基準6を合わす。

（6）型紙（R）をテープ等で固定する。

・型紙（R）の基準 6 は、車種により異なり ます。基準 6 については「車種別取付 要領書」を参照してください。

・基準 6 は、それぞれ D～F で示す位置を 合わせてください。

・型紙（R）は、車両外側に合わせてくださ い。

アドバイス

E：型紙（R）のミシン線を基準にする場 合、ピックアップ端子の一部を黒セラライ ンまたは黒セラドットパターンにのせて 貼り付けます。

アドバイス 型紙（R）

車両外側から見た図です基準線4

型紙（R）

テープ等で固定する

型紙（R）の基準6を黒セララインまたは

※ ※

基準線4

■ D：型紙（R）の角部を基準にする場合

■ E：型紙（R）のミシン目を基準にする場合

型紙（R）

テープ等で

固定する基準線4

■ F：型紙（R）の貼付位置に寸法指示がある場合

基準

型紙（R）

D：基準4

E：基準6

（型紙（R）の角部の場合）

F：基準6

基準5 D：基準6

F：基準6

型紙（R）の基準6を黒セララインまたは

(18)

（7）ルーフヘッドライニングの端の部分を少し下げ、フロントフィルムアンテナ

③、④のコード部分（以降：TV アンテナコード（R））をルーフヘッドライニング内に収め配線する。

・配線作業は、ルーフヘッドライニングに 無理な力を加えないで行ってください。

・ルーフヘッドライニングが折り曲がら ないように注意してください。

・ルーフヘッドライニングが下げにくい 場合は、リムーバー等を使用すると作 業が容易に行えます。

・TV アンテナコード（R）がルーフヘッド ライニングからはみ出す場合は、TV ア ンテナコード（R）にハーネス固定テー プ⑥を巻きつけてルーフヘッドライニ ング内に収めてください。TV アンテナ コード（R）がはみ出さない場合は、必要 ありません。

注意

⑥ハーネス固定テープ フロントフィルムアンテナ③、④のコード部分

フロントフィルムアンテナ③、④のコード部分

車両内側から見た図です

(19)

（8）フロントフィルムアンテナ③のピックアップ端子からハクリ紙をはがす。

（9）型紙（R）のピックアップ貼付基準に合わせてフロントフィルムアンテナ③のピックアップ端子を貼り付ける。

・ピックアップ端子の貼付基準右側が見 えにくい場合は、型紙（R）貼付用基準線 4のマーキングのみをはがしてくださ い。マーキングをはがす際、型紙（R）が ずれないように注意してください。

・フロントフィルムアンテナ④のピック アップ端子は、貼り付けないでくださ い。フロントフィルムアンテナ③の フィルムエレメントを貼り付けた後に 貼り付け作業を行います。

アドバイス

注意

※ピックアップ端子を均等に強く押しつけるフロントフィルムアンテナ③の

フロントフィルムアンテナ③のピックアップ端子

貼付基準の右側にピックアップ端子の右側を合わす

ハクリ紙

(20)

（11）フロントフィルムアンテナ③の粘着面 A 部をフロントガラス（室内側）に貼り付ける。

粘着面 A 部のセパレータ❶のみ、はがして ください。

アドバイス

・粘着面 A 部は、何度か貼り直すことがで きます。

アドバイス

③フロントフィルムアンテナ　（右席中央用：表示 ₃）

セパレータ 3

“②”

ハクリ用シールハクリ用シール“①” “①”

セパレータ❶

めくる粘着面 A 部

（10）ハクリ用シール“①”を利用してフロントフィルムアンテナ③からセパレータ

❶をはがす。

・ピックアップ端子とエレメントが平行

（図中※寸法が同じ）になるように粘着 面 A を貼り付けてください。

・フロントフィルムアンテナ③にシワが つかないように注意して貼り付けてく ださい。

注意

※ ※

粘着面 A

(21)

（12）ハクリ用シール“②”を利用してフロントフィルムアンテナ③からセパレータ

❷を少しずつはがしながら、1～3の手順でフロントフィルムアンテナ③のフィルムエレメントフロントをガラス

（室内側）に貼り付ける。

（13）やわらかい布等でフロントフィルムアンテナ③のフィルムエレメントをガラス面に圧着する。

・シワや傷がつかないように注意してフ ロントフィルムアンテナ③を貼り付け てください。

注意

シワや傷がつかないように注意してフロ ントフィルムアンテナ③を貼り付けてく ださい。

注意

・粘着面 A 部を手で押さえながらセパ レータ❷をはがしてください。

・セパレータ3は、ここでははがさないで ください。

・セパレータ❷は、一度にはがさずに少し ずつはがしながら貼ってください。

・セパレータ❷は、横方向にはがしてくだ さい。

・セパレータ❷にフィルムエレメントが ついてくる場合は、セパレータ❷を元に 戻して、再度 180°折り返すようにセパ レータ❷をはがしてください。

アドバイス セパレータ❷

セパレータ❷

③フロントフィルムアンテナ　（右席中央用：表示 ₃）

やわらかい布等ハクリ用シール“②”

ハクリ用シール“②”

一度に全部はがさないセパレータ❷

3フィルムエレメント全体を手の平で押さえて　矢印方向に貼り付ける

(22)

セパレータ 3

やわらかい布等フロントフィルムアンテナ③のフィルムエレメント

（15）やわらかい布等でフロントフィルムアンテナ③のフィルムエレメントを定着させる。

注意

（14）セパレータ❸を持って 180°折り返すようにゆっくりとフィルムシートをはがす。

・勢いよくフィルムシートをはがすと、フ ロントフィルムアンテナ③のフィルム エレメントがはがれる恐れがあります。

・フィルムエレメントがフィルムシート 側に残る場合は、フィルムシートを元 に戻して再度フィルムエレメント部を こすって、定着するのをしばらく待っ てからはがしてください。

・はがしたフィルムシートは、フロント フィルムアンテナ④の貼り付けに使用 します。シワや傷がつかないように注 意してください。

注意

※フィルムシート

「※このフィルムシートは、

後で再利用するので捨てないでください。」

フロントフィルムアンテナ③のフィルムエレメント

(23)

（16）フロントフィルムアンテナ④のピックアップ端子からハクリ紙をはがす。

（17）型紙（R）のピックアップ貼付基準に合わせてフロントフィルムアンテナ④のピックアップ端子を貼り付ける。

注意

アドバイス

注意

フロントフィルムアンテナ④のピックアップ端子

貼付基準の右側にピックアップ端子の右側を合わす貼付基準の下側に

ピックアップ端子の下側を合わす

ハクリ紙

■ フロントガラスにフロントフィルムアン テナ④を貼り付ける場合

(24)

フロントフィルムアンテナ④にシワがつか ないように注意して貼り付けてください。

注意

（18）仮固定に使用する為、フロントフィルムアンテナ③のフィルムシートを左図で示す通りフロントフィルムアンテナ

④に貼り付ける。

・セパレータ❸が右下になるようにフィ ルムシートを貼り付けてください。

・ハクリ用シールとフィルムシートが重 ならないようにフィルムシートを貼り 付けてください。

アドバイス

・図中※寸法２箇所の差が１mm 以内に なるように調整してください。

・フィルムシートは、何度か貼り直すこと ができます。

アドバイス

④フロントフィルムアンテナ 　（右席外側用：表示4）

※

（19）フロントフィルムアンテナ④とフロントフィルムアンテナ③のフィルムエレメントが平行（図中※寸法が同じ）になるようにフィルムシートを調整する。

フロントフィルムアンテナ③のフィルムエレメント

注意

セパレータ❸ ハクリ用シール

約 15mm

（仮固定する為に再利用）

(25)

フロントフィルムアンテナ④のエレメント部

セパレータ❹

（20）セパレータ❸を利用してフィルムシートをフロントフィルムアンテナ④のエレメント部が浮くまでめくる。

・仮固定用のフィルムシート全てがフロ ントガラスからはがれないように注意 してください。

・フロントフィルムアンテナ④のエレメ ント部が浮かない場合は、フィルムシー トを横方向にめくってください。

アドバイス

セパレータ❸

（21）ハクリ用シールを利用してフロントフィルムアンテナ④からセパレータ❹ をはがす。

（23）やわらかい布等でフロントフィルムアンテナ④のフィルムエレメントをガラス面に圧着する。

・シワや傷がつかないように注意してフ ロントフィルムアンテナ④を貼り付け

注意

フロントフィルムアンテナ④のフィルムエレメント

（22）フィルムシートを戻しながらフロントフィルムアンテナ④のフィルムエレメントを上側からガラス面に貼り付ける。

④フロントフィルムアンテナ

注意

(26)

型紙（R）

（26）型紙（R）を取り外す。

（25）やわらかい布等でフロントフィルムアンテナ④のフィルムエレメントを定着させる。

注意

セパレータ❸ フィルムシート

（24）セパレータ❸を持ってゆっくりとフィルムシートをはがす。

・勢いよくフィルムシートをはがすと、フ ロントフィルムアンテナ④のフィルム エレメントがはがれる恐れがあります。

・フィルムエレメントがフィルムシート 側に残る場合は、フィルムシートを元 に戻して再度フィルムエレメント部を こすってから、しばらく定着するのを 待ってはがしてください。

注意

(27)

（1）車両外側からテープ等でリヤガラスに

基準線7をマーキングする。ツメ ×９

・図は、車両外側から見た図を示していま す。

・フロントフィルムアンテナ②の取り付 けは、前述のフロントガラスにフロント フィルムアンテナ①、②を貼り付ける場 合を参照してください。

・テープ等でマーキングする際、テープの 内側が基準線 7 になるようにしてくだ さい。

・リヤガラス上部からデフォガ線を数え てください。

アドバイス

（2）車両外側から寸法通りテープ等でリヤガラスに基準線8をマーキングする。

・テープ等でマーキングする際、テープの 上側が基準線 8になるようにしてくださ い。

・リヤガラス上部からデフォガ線を数えて ください。

アドバイス 車両前

車両前

図は車両外側から見た図です図は車両外側から見た図です

基準線7

基準線8

デフォガ 1 番線

デフォガ 1 番線基準（デフォガ 1 番線の

延長線と黒セラドットパターンが交わる点）

※mm

基準（デフォガ 1 番線）

■ リヤガラスにフロントフィルムアンテナ

①を貼り付ける場合

※貼付位置寸法は車種別取付要領書を参照

・フロントフィルムアンテナ①の取付

(28)

（3）フロントフィルムアンテナ①のピックアップ端子からハクリ紙をはがす。

（4）基準線7および基準線8に合わせてフロントフィルムアンテナ①のピックアップ端子を貼り付ける。

注意

・ピックアップ端子は、フィルムエレメン トがデフォガ線と平行になるように調 整し貼り付けてください。調整しない と、フロントフィルムアンテナ①のフィ ルムエレメントがデフォガ線と干渉し、

アンテナの受信感度が落ちる恐れがあ ります。

アドバイス

注意

フィルムエレメント

（デフォガ１番線と

平行になるように調整する）

デフォガ１番線デフォガ１番線

車両前

※ピックアップ端子を均等に　強く押しつける

ハクリ紙基準線7

基準線8

(29)

（5）ハクリ用シールを利用してセパレータ

❹をはがしながら、フロントフィルムアンテナ①のフィルムエレメントをピックアップ側からガラス面に貼り付セパレータ❹ ける。

ハクリ用シール ①フロントフィルムアンテナ

（左席外側用：表示1）

・フロントフィルムアンテナ①にシワが つかないように注意して貼り付けてく ださい。

・フロントフィルムアンテナ①のフィル ムエレメントがデフォガ線と干渉して いないことを確認してください。

注意

（6）やわらかい布等でフロントフィルムアンテナ①のフィルムエレメントを定着させる。

注意

(30)

・テープ等でマーキングする際、テープの上 側が基準線になるようにしてください。

・リヤガラス上部からデフォガ線を数えて ください。

アドバイス

車両前図は車両外側から見た図です

基準線デフォガ 1 番線

※mm

基準（デフォガ 1 番線）

（2）車両外側から寸法通りテープ等でリヤガラスに基準線をマーキングする。

・フロントフィルムアンテナ③の取り付 けは、前述のフロントガラスにフロント フィルムアンテナ③、④を貼り付ける場 合を参照してください。

・テープ等でマーキングする際、テープの 内側が基準線 9 になるようにしてくだ さい。

・リヤガラス上部からデフォガ線を数え てください。

アドバイス

車両前

車両前図は車両外側から見た図です

基準線9

デフォガ 1 番線

基準（デフォガ 1 番線と黒セラドットパターンが交わる点）

※mm

■ リヤガラスにフロントフィルムアンテナ

④を貼り付ける場合

・フロントフィルムアンテナ④の取付

（1）車両外側からテープ等でリヤガラスに基準線9をマーキングする。

(31)

注意

※ピックアップ端子を　均等に強く押しつける

フロントフィルムアンテナ④のピックアップ端子

車両前デフォガ１番線デフォガ１番線

ハクリ紙

・ピックアップ端子は、フィルムエレメン トがデフォガ線と平行になるように調 整し貼り付けてください。調整しない と、フロントフィルムアンテナ④のフィ ルムエレメントがデフォガ線と干渉し、

アンテナの受信感度が落ちる恐れがあ ります。

アドバイス

基準線9 基準線

フィルムエレメント

（デフォガ１番線と

平行になるように調整する）

（3）フロントフィルムアンテナ④のピックアップ端子からハクリ紙をはがす。

（4）基準線9および基準線に合わせてフロントフィルムアンテナ④のピックアップ端子を貼り付ける。

(32)

（5）ハクリ用シールを利用してセパレータ

❹をはがしながら、フロントフィルムアンテナ④のフィルムエレメントをピックアップ側からガラス面に貼り付ける。

・フロントフィルムアンテナ④にシワが つかないように注意して貼り付けてく ださい。

・フロントフィルムアンテナ④のフィル ムエレメントがデフォガ線と干渉して いないことを確認してください。

注意

（6）やわらかい布等でフロントフィルムアンテナ④のフィルムエレメントを定着させる。

注意

セパレータ❹ ハクリ用シール

④フロントフィルムアンテナ

（右席外側用：表示4）

(33)

車両前用品ナビゲーションへ

（1） TV&GPS アンテナコード（L）をルーフヘッドライニングの端から押し戻す。

⑥ハーネス固定テープ

TV ＆ GPS

アンテナコード（L）

・コードの配線方法

・図は、L 側を示しています。（R 側も同様 に作業を行ってください）

・ハーネス固定テープ⑥は、はさみ等で 切って使用してください。

以降の作業も同様に行ってください。

・TV ＆ GPS アンテナコード（L、R）の配線 については、車種別に必要な要領が記載 されている「車種別取付要領書」を必ず 参照してください。

アドバイス

■ TV&GPSアンテナコードがつっぱっている場合

（2） TV&GPS アンテナコード（L）をハーネス固定テープ⑥で固定しながら用品ナビゲーションまで配線する。

■ 共通

図は、L 側を示しています。（R 側も同様に 作業を行ってください）

アドバイス

TV ＆ GPS

アンテナコード（L）

(34)

ツメ ×９

中性洗剤を塗布する

車両前

（7）バックドア部分のグロメットから針金を入れ車両ボデー部分のグロメットから TVアンテナコード（L、R）を引き出す。

（6）ビニールテープ部分に中性洗剤を塗布する。

（5）バックドアのグロメット取り付け穴から TVアンテナコード（L、R）を引き出す。

針金でグロメットおよびグロメット内の ハーネスに傷を付けないように注意して ください。

注意

・TV アンテナコード（L、R）を無理に引っ 張らないでください。断線することが あります。

・配線穴で TV アンテナコード（L、R）にキ ズをつけないように注意しながら配線 してください。

注意

TV アンテナコード（L、R）と針金を巻き付 けたビニールテープ部分に必ず中性洗剤 を塗布してください。車両部品損傷の恐 れがある為、グロメット内部に直接中性 洗剤を塗布しないでください。

注意

車両前

グロメット

樹脂部品

樹脂部品がついていない場合はグロメッ トだけ取り外してください。

アドバイス

押す

■ グロメットに配線する場合

（1）グロメットを取り外す。

（2）樹脂部品のロック部を押しながら取り外す。

針金を巻き付けるビニール袋をかぶせる

ビニールテープを巻き付ける

・この作業は必ず行ってください。TV ア ンテナコード（L、R）にキズをつけたり、

断線することがあります。

・コネクター部分はビニール袋をかぶせ て確実に防水してください。

注意

（3） TV アンテナコード（L、R）のコネクターにビニール袋をかぶせる。

（4）針金に TV アンテナコード（L、R）を取り付けビニールテープを巻き付ける。

押す

押す押す

(35)

ツメ ×９

グロメット

ツメ ×９

引っ張ってまっすぐにする

（8）ビニールテープとコネクター部のビニール袋を外す。

（9）ルーフヘッドライニング、ラゲージサイドトリムを浮かせる。

（10） TV アンテナコード（L、R）を車両ボデー側のグロメット取り付け穴から引き入れ配線する。

・グロメットは無理に引っ張らないでく ださい。破損する可能性があります。

・曲がっているグロメットは、まっすぐ にしてから配線を通してください。

注意

・ルーフヘッドライニングに無理な力を 加えて折り曲げないように注意してく

注意

・コネクターショートによる異常警告点 灯の恐れがある為、TV アンテナコード

（L、R）をグロメットに通した後、必ずウ エス等で中性洗剤を拭き取ってくださ い。

・ビニールテープ部分の中性洗剤を完全 にふきとってからビニールテープを外 してください。

・ビニールテープを外す際、コードを切 らないように注意してください。

注意

ツメ ×９

TVアンテナコード（L、R）

ウエス等

針金グロメット

ツメ ×９

ビニールテープを外す

車両前

(36)

・コードの余長処理方法

（1）コードの余長は、バンドクランプ⑤で束ね、ハーネス固定テープ⑥を使用して車両に固定する。

コード

⑤バンドクランプ

⑥ハーネス固定テープ

余長位置および余長処理方法については

「車種別取付要領書」を参照してください。

注意

バンドクランプ⑤の余長はカットしてく ださい。

アドバイス

・樹脂部品のロックがボデーにしっかり 引っかかっていることを確認してくだ さい。

・ボデーとグロメットの接合部および接 合部の周囲を目視で浮いていないこと を確認してください。

・グロメットが浮いていると水入りする 恐れがあります。

・グロメットを軽く引っ張り（グロメット が外れない程度）グロメットがしっかり 付いていることを確認してください。

注意

・樹脂部品には、ロック部品があります。

全てカチッと音がするまで 1 箇所ずつ 押し込んでください。

・樹脂部品のロックの数や位置は、車種に より異なりますので「車種別取付要領 書」を参照してください。

アドバイス

（2）グロメットをボデーに取り付ける。

グロメット

ロック部

・車両グロメットの組付要領

・グロメットの溝に樹脂部品がしっかり はまっているか確認してください。

・樹脂部品がしっかり溝にはまっていな いと水入りする恐れがあります。

注意

（1）樹脂部品をグロメットの溝にはめる。

樹脂部品グロメット

グロメット取付時の注意点

グロメットの凸を樹脂部品のくぼみに確実に入れる事

(37)

用品ナビゲーション

TV アンテナコード

GPS アンテナコード識別番号

識別番号刻印

※機種により背面コネクタの配置は異なります。

TVアンテナコードの識別番号と用品ナビゲーションの識別番号刻印を確認し、接続してください。

誤った位置に接続すると、故障診断の際に各アンテナの識別ができなくなります。

注意

用品 AVN に接続時の注意点

結線方法

※１用品ナビゲーション

※２中継コード（表示4）

※２中継コード（表示1）

②フロントフィルムアンテナ 　（左席中央用：表示2）

④フロントフィルムアンテナ 　（右席外側用：表示 4）

③フロントフィルムアンテナ 　（右席中央用：表示3）

フロント４アンテナ

（12 セグ + ワンセグ +GPS）

08609-00030

注 意

注 意

構成部品

補修部品

配線概要図

識別番号について

フロントフィルムアンテナ取付要領

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

注 意

用品 AVN に接続時の注意点

結線方法

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意

注意
