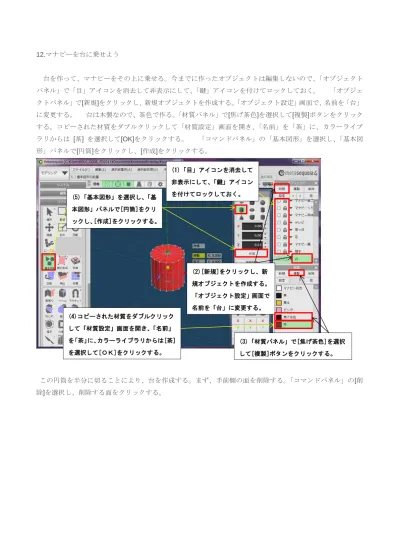

12.マナピーを台に乗せよう
台を作って、マナピーをその上に乗せる。今までに作ったオブジェクトは編集しないので、「オブジェクト パネル」で「目」アイコンを消去して非表示にして、「鍵」アイコンを付けてロックしておく。 「オブジェ クトパネル」で[新規]をクリックし、新規オブジェクトを作成する。「オブジェクト設定」画面で、名前を「台」 に変更する。 台は木製なので、茶色で作る。「材質パネル」で[焦げ茶色]を選択して[複製]ボタンをクリック する。コピーされた材質をダブルクリックして「材質設定」画面を開き、「名前」を「茶」に、カラーライブ ラリからは [茶] を選択して[OK]をクリックする。 「コマンドパネル」の「基本図形」を選択し、「基本図 形」パネルで[円筒]をクリックし、[作成]をクリックする。
この円筒を半分に切ることにより、台を作成する。まず、手前側の面を削除する。「コマンドパネル」の[削 除]を選択し、削除する面をクリックする。
(1)「目」アイコンを消去して
非表示にして、「鍵」アイコン を付けてロックしておく。
(2)[新規]をクリックし、新
規オブジェクトを作成する。
「オブジェクト設定」画面で 名前を「台」に変更する。
(3)「材質パネル」で[焦げ茶色]を選択 して[複製]ボタンをクリックする。 (4)コピーされた材質をダブルクリック
して「材質設定」画面を開き、「名前」 を「茶」に、カラーライブラリからは[茶] を選択して[ＯＫ]をクリックする。
(5)「基本図形」を選択し、「基 本図形」パネルで[円筒]をクリ
ックし、[作成]をクリックする。
半面を消去する。
「コマンドパネル」の[削 除]を選択し、削除する面 をクリックする。
半面を消去する。
次に、「面張り」する。面を作りたい辺からドラッグして面を引き出す。結合したい面の返上でマウスを右 クリックすると、すでにある辺に面を結合してくれる。
同様に、もう一つの面も結合する。
「面張り」する。面を作りたい辺から ドラッグして面を引き出す。結合した い面の辺上で右クリックすると、すで にある辺に面を結合してくれる。
同様に、もう一つの 面も結合する。
「台」オブジェクト以外のオブジェクトをすべて表示させ、台の位置と大きさを調整する。[Ctrl]+[D]、[Ctrl]+[B] で、「オブジェクトパネル」で選択しているオブジェクトを選択する。適当な位置と大きさに調整する。
「台」オブジェクト以外のオブジェクトをすべて表示させ、台の位置と大きさを調整する。[Ctrl]+[D]、[Ctrl]+[B] で、「オブジェクトパネル」で選択しているオブジェクトを選択する。適当な位置と大きさに調整する。
「台」オブジェクト全体 を選択し、「操作パネル」 を使って回転する。
「台」オブジェクト以外の オブジェクトをすべて表示 させ、台の位置と大きさを 調整する。
