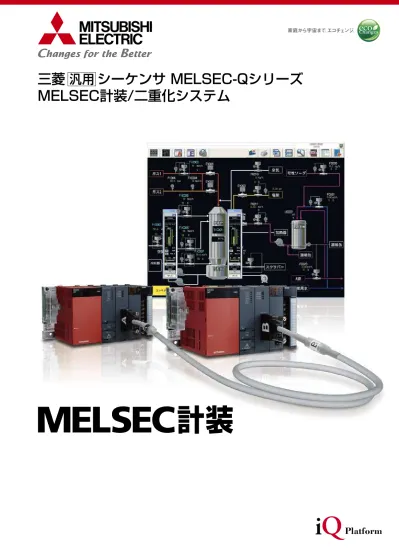

三菱 シーケンサ MELSEC-Qシリーズ
Global Player
三菱電機グループは「グローバル
環境先進企業」を目指します。
三菱電機グループは、「常により良いものを
目指し、変革していく」という
“Changes for
the Better”の理念のもと、活力とゆとりの
ある社会の実現に取り組んできました。そし
ていま、時代に応える“eco changes”の精
神で、家庭から宇宙まで、あらゆる事業を通
じ、環境に配慮した持続可能な社会の実現に
向けてチャレンジしています。そのために、
社員一人ひとりがお客さまと一体となって、
グローバルな視点で、暮らしを、ビジネスを、
社会を、より安心・快適に変えてゆきます。
三菱電機グループは、最先端の環境技術と優
れた製品力を世界に展開し、豊かな社会の構
築に貢献する「グローバル環境先進企業」を
目指します。
三菱電機グループは、以下の多岐にわたる分野で事業を展開しています。
重電システム
タービン発電機、水車発電機、原子力機器、電動機、変圧器、パワーエレクトロニクス機器、遮断
器、ガス絶縁開閉装置、開閉制御装置、監視制御、保護システム、大型映像表示装置、車両用電
機品、エレベーター、エスカレーター、ビルセキュリティーシステム、ビル管理システム、粒子線
治療装置、その他
産業メカトロニクス
プログラマブルコントローラー、インバーター、
ＡＣサーボ、表示器、電動機、ホイスト、電磁開閉
器、ノーヒューズ遮断器、漏電遮断器、配電用変圧器、電力量計、無停電電源装置、産業用送風
機、数値制御装置、放電加工機、レーザー加工機、産業用ロボット、クラッチ、自動車用電装品、
カーエレクトロニクス、カーメカトロニクス機器、カーマルチメディア機器、その他
情報通信システム
無線通信機器、有線通信機器、監視カメラシステム、衛星通信装置、人工衛星、レーダー装置、
アンテナ、放送機器、データ伝送装置、ネットワークセキュリティーシステム、情報システム関連
機器及びシステムインテグレーション、その他
電子デバイス
パワーモジュール、高周波素子、光素子、液晶表示装置、その他
家庭電器
Integrated
Engineering
Integrated
Netw
ork
Automation
Contr
oller
MES
ERP
FA の課題を TCO の視点から抜本的に解決する
コントローラ &HMI
生産性・製品品質を向上
1 MELSEC シリーズのシステムバス性能
の高速化によるトータルシステム性能の
大幅向上
2 プログラム標準化に必要な FB・ラベル
の専用メモリの装備
3 統一した強固なセキュリティ機能の搭載
ネットワーク
高い精度と生産スピードで
ロスを低減
1 CC-Link IE で実現する 1Gbps 高速 通
信をロスなく取り込み可能
2 SLMP を用いた各種機器のシームレス
通信の実現
エンジニアリング環境
開発、運用・保守を効率化
1 大規模ネットワーク構成図を実機から検
出して生成可能
2 MELSOFT Navigator と各エンジニアリ
ングソフトウェア間での パラメータ相互
反映の実現
3 各コントローラと HMI 間共通で保有す
るシステムラベルの デバイス変更を自動
追従
iQPlatformでFactoryAutomationを「繋ぐ」
上位情報システム（製造実行システム（MES））
と生産現場を情報連携した「e-F@ctory」とともに三菱電機が提言する、生産現場
のコントローラ、HMI、エンジニアリング環境、ネットワークを統合・連携するソリューション「iQ Platform」は、開発・生産・保守のコスト
削減のために、先進のテクノロジーでお客様のシステムを統合、最適化していきます。
情報システムと生産現場を「繋ぐ」
ERP（業務計画システム）
MES（製造実行システム）
人と機器を「繋ぐ」
コントローラ&HMI
プログラミング環境を「繋ぐ」
エンジニアリング環境
機器内・機器間を「繋ぐ」
GOT画面生成機能、GT SoftGOT連携機能、SCADA連携機能により、装置レベルから
プラントレベルまでの監視画面作成の工数削減を可能にします。
FBやファンクションの組み合わせによる簡単プログラミングツールPX Developer。補正
演算、フィルタ等を組み込んだ高機能なFBの活用で簡単プログラミングを実現し、簡単な
設定だけで基本的な監視やチューニングが可能です。
汎用シーケンサを使うことで、お客様自身でのシステム構築ができるため、メーカ対応の
専用コントローラ（DCS）にかかっていたイニシャルおよびランニングコストを削減できます。
豊富なユニット群による多様な信号のインタフェースを実現します。また、オープンなネット
ワークにより、多種多様な機器（センサ、調節弁、バルブなど）との接続を実現します。
ラインアップ
製品紹介
エンジニアリング環境
監視ソリューション
適用事例
I
N
D
E
X
P.5
P.7
P.15
P.17
装置計装からプラント計装まで幅広い用途に適用
PX Developerモニタツールと GT SoftGOTの組み合わせ
■GT SoftGOT連携機能
市販SCADAの活用と PX Developerモニタツール との連携
■SCADA連携機能
装置監視や現場監視 などに適用
■GOT画面生成機能
トラッキングケーブル 増設ケーブル
増設ケーブル 二重化増設 ベースユニット Ethernet
Ethernet
トラッキングケーブル トラッキングケーブル
MELSECNET/H（リモートI/Oネット）
MELSECNET/H（PC間ネット）
または
GOT2000/
GOT1000
主系サーバ
従系サーバ
クライアント
クライアント
リモート I/O 局
流量・圧力・濃度… 温度 リミットスイッチ他センサ 調節弁 電磁弁 モータ ポンプ
シームレス
情報連携
上位レベル
コントローラ
レベル
フィールド
レベル
センサレベル
二重化 CPU
（リモート I/O 構成）
二重化 CPU
（増設ベース構成）
ユニバーサルモデルプロセスCPU
二重化 CPU
（CC-Link マスタ局二重化システム）
パソコン
・待機系CPUユニットによるトラッキング転送データの反映時間 ・リモートI/Oネットの系切り替え時、出力保持時間：700～800ms ・CPUの切替え時間：最小21ms（シグナルフローをトラッキング転送しない場合） ・待機系CPUユニットによるトラッキング転送データの反映時間
・CPUの切替え時間：最小32ms（シグナルフローをトラッキング転送しない場合） 注）MELSECNET/H（リモートI/Oネット）を使用しない場合の系切替え時間（参考
・CC-Linkの伝送速度、シーケンススキャンタイム、リンクスキャンタイムにより変動します。
系切替え時間（参考時間）
220～1500ms
系切替え時間（参考時間）
約800ms
系切替え時間（参考時間）
約50ms
階層ごとに最適なネットワークをご提案します。
高速、大容量、光二重ループ（光ケーブル）、スター・ライン・リン グ（ツイストペアケーブル）による高信頼のシステムに対応するコ ントローラネットワークです。
装置の制御データと管理データの混在に対応する、高速、大容量 なフィールドネットワークです。また、コントローラ分散制御、I/O 制御、モーション制御、安全制御がシームレスに接続できます。
CC-Linkはアジアで誕生した高速・高信頼の世界標準オープン フィールドネットワークです。マルチベンダーに柔軟に対応し、 1000種を超える豊富なパートナー製品をシーケンサに接続でき ます。
汎用電線、ロボットケーブルなどを使用してセンサ・アクチュエー タを分散制御できるフレキシブルなセンサネットワークです。
インテリジェントビル用ネットワークのための通信プロトコル規格 BACnet™のクライアント機能に対応。空調、照明、火気検出など の監視・制御に使用できます。
オープンFAネットワークであるMODBUS®プロトコルに対応。 EthernetのMODBUS®/TCPやRS-232/422/485のシリアル通 信に対応したMODBUS®の各種スレーブ機器と簡単に通信でき ます。
装置計装からプラント計装まで幅広い用途に適用
PX Developerモニタツールと GT SoftGOTの組み合わせ
■GT SoftGOT連携機能
市販SCADAの活用と PX Developerモニタツール との連携
■SCADA連携機能
装置監視や現場監視 などに適用
■GOT画面生成機能
トラッキングケーブル 増設ケーブル
増設ケーブル 二重化増設 ベースユニット Ethernet
Ethernet
トラッキングケーブル トラッキングケーブル
MELSECNET/H（リモートI/Oネット）
MELSECNET/H（PC間ネット）
または
GOT2000/
GOT1000
主系サーバ
従系サーバ
クライアント
クライアント
リモート I/O 局
流量・圧力・濃度… 温度 リミットスイッチ他センサ 調節弁 電磁弁 モータ ポンプ
上位レベル
コントローラ
レベル
フィールド
レベル
センサレベル
二重化 CPU
（リモート I/O 構成）
二重化 CPU
（増設ベース構成）
ユニバーサルモデルプロセスCPU
二重化 CPU
（CC-Link マスタ局二重化システム）
パソコン
系切替え時間（参考時間）
220～1500ms
系切替え時間（参考時間）
約800ms
系切替え時間（参考時間）
約50ms
階層ごとに最適なネットワークをご提案します。
高速、大容量、光二重ループ（光ケーブル）、スター・ライン・リン グ（ツイストペアケーブル）による高信頼のシステムに対応するコ ントローラネットワークです。
装置の制御データと管理データの混在に対応する、高速、大容量 なフィールドネットワークです。また、コントローラ分散制御、I/O 制御、モーション制御、安全制御がシームレスに接続できます。
CC-Linkはアジアで誕生した高速・高信頼の世界標準オープン フィールドネットワークです。マルチベンダーに柔軟に対応し、 1000種を超える豊富なパートナー製品をシーケンサに接続でき ます。
AnyWire
BACnet™
MODBUS
®汎用電線、ロボットケーブルなどを使用してセンサ・アクチュエー タを分散制御できるフレキシブルなセンサネットワークです。
インテリジェントビル用ネットワークのための通信プロトコル規格 BACnet™のクライアント機能に対応。空調、照明、火気検出など の監視・制御に使用できます。
CPUユニットラインアップ
用途にあわせて、
システムに最適なCPUをお選びいただけます。
10 50 100
プログラム 容量
小 大
PIDループ数（目安）*1
化学、鉄鋼、環境の 各プラント、DCS置き換えなど 食品装置、半導体設備、
空調設備、工業炉など
装 置 計 装 プ ラント 計 装
Q02PHCPU（28Kステップ）
Q04UDPVCPU（40Kステップ）
Q06PHCPU（60Kステップ） Q06UDPVCPU（60Kステップ）
Q12PHCPU（124Kステップ）
Q12PRHCPU（124Kステップ）
Q13UDPVCPU（130Kステップ）
Q25PHCPU（252Kステップ） Q25PRHCPU（252Kステップ） Q26UDPVCPU（260Kステップ）
… ユニバーサルモデル プロセスCPU … プロセスCPU … 二重化CPU
汎用シーケンサを使うことで、お客様自身でのシステム構築ができるため、
メーカ専用のコントローラ
（DCS）にかかっていたイニ
シャルコストおよび、ランニングコストを削減し、単純なループ制御から複雑なループ制御まで、プロセスの状況に応じたきめ細か
な計装制御を実現します。また、1台のCPUで計装制御とシーケンス制御を実行できるため、より高速なシーケンス制御が必要
となるシステムに対応できます。
*1. ループ制御以外のプログラムが大きくなる場合、PIDループ数を確保できない場合があります。 詳しくはPX Developer Version1プログラミングマニュアル、または計装テクニカルガイドを参照ください。
製品紹介
演算処理の高速化により
プロセスCPU
1台のCPUでループ制御とシーケンス制御を実行
複数本のプログラムを実行できるため、ループ制御を行いなが
ら、同時にシーケンス制御を高速に実行できます。また、マルチ
ＣＰＵ機能により、高速モーション制御（モーションＣＰＵ）
などへ
の用途拡張ができます。
充実したループ制御
2自由度PID、サンプルPI、オートチューニング命令など、ループ
制御に十分対応できる命令（52種類）
を搭載しました。
高速ループ処理
1ループ（2自由度PIDループ）約400μsの高速処理により、
最速10ms周期の制御ができます。
（ユニバーサルモデルプロ
セスCPUの処理速度は、約200μs） 高速な制御周期が必要
なプロセスに対応しているため、適用プロセスの範囲を拡大で
きます。
流用性・拡張性
MELSEC-Qシリーズ用のユニットをすべて使用することができ
るため、高い流用性と拡張性を実現できます。
二重化CPU
基本システム・ネットワークの二重化
CPUユニット・電源ユニット・基本ベースユニットからなる基本
システムとネットワークユニットを二重化できます。
CC-Link IE、MELSECNET/HとEthernetは、ネットワークユ
ニットの故障とネットワークケーブルの断線検出時に制御系と
待機系の切替えを行い、通信を継続できます。
システム全体のスループットの向上
高速・大容量なCC-Link IEコントローラネットワークに対応して
いるため、FAシステムと高速で通信できます。
簡単プログラミング
GX Works2にて、従来の操作性そのままで設定ができます。
また、PX Developerにて、FBD言語を用いたループ制御プロ
グラムを簡単に作成できます。
制御系、待機系を意識することなく、GX Works2によるパラ
メータ、プログラムの書込みができます。
信頼性・メンテナンス性の向上
アナログユニット、入出力ユニットの故障時、
ＣＰＵを停止、
また
は電源OFFさせることなく、オンラインで故障ユニットを交換で
きます。停止エラー発生時の出力の保持は、パラメータでユニッ
トごとに設定できます。
* オンラインユニット交換可能なユニットに関しては、各種マニュアルを参照ください。
CPU仕様
項 目 ユニバーサルモデルプロセスCPU 二重化CPU
Q04UDPVCPU Q06UDPVCPU Q13UDPVCPU Q26UDPVCPU Q12PRHCPU Q25PRHCPU
シーケンス制御言語 リレーシンボル語、ロジックシンボリック語*1、MELSAP3（SFC）、MELSAP-L、ファンクションブロック、ストラクチャードテキスト（ST）
プロセス制御言語 プロセス制御用FBD（PX Developerによりプログラミングを行う）
LD X0 1.9ns 34ns MOV D0 D1 3.9ns 102ns トラッキング実行時間
（スキャンタイム延び時間） －
デバイスメモリ48Kワード点：10ms デバイスメモリ100Kワード点：15ms コンスタントスキャン
（スキャンタイムを一定にする機能） 0.5～2000ms（0.1ms単位で設定可）（パラメータにより設定）
0.5～2000ms（0.5ms単位で設定可） （パラメータにより設定）
メモリ容量*2
プログラム容量*3 40Kステップ
（160Kバイト）*4
60Kステップ （240Kバイト）*4
130Kステップ （520Kバイト）*4
260Kステップ （1040Kバイト）*4
124Kステップ （496Kバイト）
252Kステップ （1008Kバイト） プログラムメモリ（ドライブ0） 160Kバイト 240Kバイト 520Kバイト 1040Kバイト 496Kバイト 1008Kバイト メモリカード（RAM）（ドライブ1） － 装着メモリカード容量分（最大2Mバイト） メモリカード（SD）（ドライブ2） 装着SDメモリカード（SD/SDHC）容量分（最大32Gバイト） －
メモリカード（ROM）（ドライブ2） － 装着メモリカード容量分 （Flashカード：最大4Mバイト、ATAカード：最大32Mバイト） 標準RAM（ドライブ3）
拡張SRAMカセット未使用時 256Kバイト 768Kバイト 1024Kバイト 1280Kバイト － 標準RAM（ドライブ3）
拡張SRAMカセット使用時
拡張SRAMカセット未使用時の容量＋拡張SRAMカセットの容量
（拡張SRAMカセットは最大8Mバイト） － 標準RAM（ドライブ3） － 256Kバイト 標準ROM（ドライブ4） 1025.5Kバイト 2051Kバイト 4102Kバイト 496Kバイト 1008Kバイト *1. ロジックシンボリック語は、GX Works2でサポートされていないためQnUDPVCPUで使用できません。
*2. CPUユニットにより、メモリエリアに格納するファイルサイズの単位が異なります。
プロセス制御に最適な機能ユニット
制御ニーズにフルにお応えするために、アナログ、温度調節など多彩な機能ユニットを品揃え。CPUユニットと組み合わせることで、
ジャストな制御を実現します。
絶縁アナログ入力ユニット*1 絶縁アナログ
出力ユニット*1 温度調節ユニット* 1
ループ コントロール
ユニット*1
電流/電圧入力 熱電対 測温抵抗体 ディストリビュータ （2線式伝送器対応）
チャンネル間絶縁
パルス入力 ロードセル 電流/電圧出力 熱電対 白金測温抵抗体 *2
8CH Q68AD-G Q68TD-G-H01
Q68TD-G-H02 Q68RD3-G － QD60P8-G － － － － － 6CH － － － Q66AD-DG － － Q66DA-G － － － 4CH Q64AD-GH Q64TD
Q64TDV-GH Q64RD-G － － － －
Q64TCTTN Q64TCTTBWN
Q64TCRTN Q64TCRTBWN － 2CH － － － Q62AD-DGH － － Q62DA-FG － － Q62HLC 1CH － － － － － Q61LD － － － － *1. オンラインユニット交換可能なユニットに関しては、各種マニュアルを参照ください。
*2. 入力：熱電対、微小電圧、電圧、電流 出力：電流
・プロセス制御のニーズに対応した絶縁アナログユニット
・高精度高分解能タイプ、多チャンネルタイプなど豊富なラインアップ
・絶縁アンプが不要のため、省スペース化やコスト低減が可能
POINT
●チャンネル間絶縁高分解能アナログーディジタル変換ユニット
···
Q64AD-GH
●チャンネル間絶縁高分解能ディストリビュータ
···
Q62AD-DGH
●チャンネル間絶縁ディジタルーアナログ変換ユニット
···
Q62DA-FG
●チャンネル間絶縁アナログーディジタル変換ユニット
···
Q68AD-G
●チャンネル間絶縁ディストリビュータ ···
Q66AD-DG
●チャンネル間絶縁ディジタルーアナログ変換ユニット
···
Q66DA-G
高い絶縁耐圧を実現したうえで、基準精度を格段に向上。汎用シーケ
ンサによるプロセス制御をサポートするユニットです。検出端（流量計、
圧力計、他センサ）、操作端（調節弁）
と直接に配線可能。外付け絶縁
アンプも不要となり、ハードウェア・工事コストをトータルに削減できます。
プロセス制御に最適な、絶縁アナログユニット
流量
アナログ入力信号
圧力 温度
電流 電圧 電力など
■ 電流、ノイズなどの電気的な回り込みを回避
高絶縁耐圧
■ 外部に絶縁アンプが不要
通常のアナログ入力ユニット
トランスに より絶縁
各種センサ 二線式伝送器 各種センサ 二線式伝送器
絶縁アンプ
絶縁アナログ入力ユニット チャンネル間絶縁アナログユニットを 使用しない場合
チャンネル間絶縁アナログユニットを 使用した場合 制御盤
制御盤
●高速アナログーディジタル変換ユニット ···
Q64ADH
●アナログーディジタル変換ユニット
···
Q68ADV、Q68ADI
●高速ディジタルーアナログ変換ユニット ···
Q64DAH
●ディジタルーアナログ変換ユニット ···
Q62DAN、Q64DAN、Q68DAVN、Q68DAIN
●アナログーディジタル/ディジタルーアナログ変換ユニット
···
Q64AD2DA
アナログ入力信号のディジタル値への変換や、ディジタル値のアナ
ログ出力信号への変換に欠かせないのがアナログユニットです。イン
バータ制御をはじめとして、ハイスピードな変換ニーズに応えるために、
多彩なラインアップを品揃えしています。
高速な変換速度が求められる制御領域に最適な、高速アナログユニット
サーボ
アナログ出力信号
●温度入力ユニット
熱電対入力 ···
Q64TD、Q64TDV-GH、
···
Q68TD-G-H01、Q68TD-G-H02
測温抵抗体入力
···
Q64RD、Q64RD-G、Q68RD3-G
熱電対/測温抵抗体を接続することにより、温度データを取り込むこと
ができます。8チャンネル入力の多チャンネルタイプやチャンネル間絶
縁タイプもご用意。用途に合わせて最適な機種をご選定いただけます。
プロセス制御に最適な、温度入力ユニット
＋ －
測温抵抗体 熱電対
●温度調節ユニット
熱電対入力 ···
Q64TCTTN、Q64TCTTBWN
白金測温抵抗体入力
···
Q64TCRTN、Q64TCRTBWN
押出成形機など温度制御に高い安定性が要求される装置において、
過加熱・過冷却を防ぎます。制御対象にあわせて、標準制御（加熱ま
たは冷却）
または加熱冷却制御（加熱と冷却）
を選択できます。
さらに、混在制御（標準制御と加熱冷却制御の組み合わせ）
も選択で
きます。
・ ピーク電流抑制機能
出力を同時にONせず制御を行うことで、
ピーク電流を抑制する機能
です。
省エネ効果で、ランニングコストを削減できます。
・ 同時昇温機能
複数ループの到達時間を揃えることで、均一な温度制御を行う機能
です。
アイドリングしないため省エネ効果があり、ランニングコストを削減でき
ます。
・ セルフチューニング機能
制御中に自動でPID定数を調整する機能です。
オートチューニングのコスト
（時間・材料・電力）が削減できます。
各種設定も柔軟に。最適な温度制御を実現する、温度調節ユニット
温度センサ
CT ヒータ
制御盤
●ループコントロールユニット ···
Q62HLC
連続PID制御を行うループコントロールユニットは、サンプリング周期
25ms、高精度・高分解能な熱電対入力、微小電圧入力、電圧入力、
電流入力および電流出力に対応しています。高速な昇降温度制御や
圧力制御、流量制御など、高速応答が必要な場合に最適です。
・ JIS、IEC、NBS、ASTM規格に対応した熱電対の接続が可能。
・ 微小電圧、電圧、電流用の入力センサにより、各種入力レンジに応じ
たアナログ値測定が可能。
・ 時間ごとに目標値（SV）やPID定数
*1を自動に変更しながら制御する
プログラム制御機能やチャンネル1をマスタ、チャンネル2をスレーブと
して制御するカスケード制御機能を搭載。
温度制御、流量制御など、応答の早い対象の制御に最適な、ループコントロールユニット
M
熱電対
タンク ヒータ
制御出力 （4～20mA） 制御出力
（4～20mA） 温度入力 流量センサ
流量センサ入力
Q62HLC
サイリスタ
●ロードセル入力ユニット ···
Q61LD
ロードセルとシーケンサの直結により、外部に信号変換器などの接続が不要になり、工数・コストを削減できます。計量器としてロードセルの持
つ精度を低下させることなく、安定したデータ変換速度で高精度な計量を実現します。
・ 磁歪式、静電容量型、
ジャイロ式、歪みゲージ式…など、
どのような種類のロードセル
*2でも接続できます。
・ 6線式（リモートセンス方式、
レシオメトリック方式併用）、
もしくは4線式で接続できます。
外部信号変換器は不要！
外部信号 変換器
和算箱 （接続箱）
今までは…
ロードセル ロードセル
和算箱 （接続箱）
直結！
Q61LDを使用すると…
シリアルコミュニケーション ユニット
ロードセル4台（ユニット） まで並列接続できます。
Q61LD
・ シーケンサとの直結により、ロードセルの性能を充分に発揮できるので、高精度が要求されるシステムにも適用可能です。
非直線性精度 ➡ ±0.01%/FS 以内
ゼロドリフト
➡ ±0.25μV/℃ RTI以内
ゲインドリフト ➡ ±15ppm/℃ 以内
（ロードセル定格出力2mV/V、周囲温度25℃、風袋消去機能を使用しない場合） *1. 比例帯（P）、積分時間（I）、微分時間（D）
・ 計量器の較正を行う際に、ロードセルの使用範囲に応じて、自動的に風袋重量分を消去します。計量物の重量を正しく計測できます。
・ ロードセルに実負荷（分銅）
をかけ、総重量値を正確に較正できます。
・ ロードセルから入力された信号の異常を検出できます（入力信号異常、秤量オーバ、ゼロ点範囲オーバ、変換オーバ）。
10000
5000
0
0mV 5mV
ロードセル出力値 10mV
デ
ィ
ジ
タ
ル
出
力
値
非直線性精度
±0.01％/FS以内
すべてのロードセルに直結できる、ロードセル入力ユニット
●CT入力ユニット ···
Q68CT
CTセンサ*
1とシーケンサの直結により、外部に信号変換器などの接続が不要になり、省配線・省スペースを実現。また、
ピーク電流の検出によ
り、機器の予知保全が可能になりました。装置や機器の負荷制御または稼動監視や電力系統の管理・監視など、安定したデータ変換速度で
高精度な計量を実現します。
*1. CT（Current Transformer）センサとは、計器用変流器のことで、交流電流の計測に必要不可欠な電流センサです。
・ 外部信号変換器なしでCTセンサに直接接続できま
す。1ユニットで8チャンネルまでの交流電流を計測
でき、配線工数を削減しコストも低減できます。
・ チャンネルごとにCTセンサの種類（入力レンジ）
を設
定。1ユニットでAC0 ～ 5AからAC0 ～ 600Aまで
のCTセンサを選択できます。
・ ピーク電流検出機能
ピーク電流を検出することで、機器のメンテナンスや
故障診断を実施できます。モータで例えれば、ギアの
摩耗や破損によりモータにかかる負荷が変わり、負荷
電流が急変します。この際の過渡的なピーク電流を
検出することで、機器の故障診断が可能となります。
CT1 CT2 CT3 CT4 CT5 CT6 CT7 CT8
８個までのCTセンサに 直接接続！
Q68CT
ピーク電流検出値 定常時
時間t
アラーム出力
ピーク電流検出時間
CTセンサから入力された交流電流 信号が、あらかじめ設定したピーク 電流検出値を超え、ピーク電流検 出時間を持続した際に、アラーム 出力がONになります。 ギアに破損発生。
電流に変化が現れます。
CTセンサ直結により、省配線・省スペースを実現する、CT入力ユニット
パルス数を計測する、チャンネル間絶縁パルス入力ユニット
●チャンネル間絶縁パルス入力ユニット ···
QD60P8-G
速度、回転数、瞬時流量などの入力パルス数の測定や、数量、長さ、
積算流量の計測などに使用するユニットです。入力パルス値は、10ms
ごとに更新されます。積算カウント値や、移動平均処理などを行ったあと
のパルス数（サンプリングパルス数）は、カウント周期設定値ごとに更
新されます。
形 名 QD60P8-G
チャンネル数 8チャンネル カウント
入力信号
相 1相入力 信号レベル DC5V/DC12～24V 4mA以上 パルス入力 1相パルス入力 計数速度 30k/10k/1k/100/50/10/1/0.1pps
■端子台変換ユニット
▶
入出力ユニット用 ···
FA-TB32XY、FA-TBS32XY、FA-TB1L32XY他
▶
アナログ入出力ユニット ···
FA-LTB40ADGN他
▶
高速カウンタユニット用 ···
FA-TBS40P
▶
位置決めユニット用 ···
FA-LTBQ75DP
▶
各種接続ケーブル ···
FA-CBL□□
・ 制御盤の中継端子台として使用することで、各種入出力ユニットへの配線作業工数の削減に貢献
します。
・ 端子台変換ユニットとシーケンサ間は専用ケーブルによりワンタッチで接続できるため、配線工数を
削減し、配線ミスを低減します。
・ 入出力ユニット用はスプリングクランプ端子台やe-CONへ変換するユニットもラインアップしているた
め、配線方式がフレキシブルに選択できます。
■ターミナルユニット
▶
入力ユニット用 ···
FA-TH16X100A31他
▶
出力ユニット用 ···
FA-TH16YRA11S他
▶
各種接続ケーブル ···
FA-CBL□□
・ シーケンサ入出力ユニットと外部入出力機器間をリレーやフォトカプラで絶縁し、信号変換することが
できます。
・ シーケンサ側はDC24Vの入出力信号で統一されるため、シーケンサの定格電圧と異なる電圧の外
部信号を扱うことができます。
・ シーケンサ出力ユニットの最大負荷を超える電流が流れる外部機器との接続を可能にします。
■アナログ信号変換器（FA-ATシリーズ）
▶
入力タイプ（電圧接続） ···
FA-ATB8XTB
▶
入力タイプ（電流接続 [2出力]） ···
FA-ATKB8XTB、FA-ATKAA8XM
▶
出力タイプ（電圧/電流接続） ···
FA-ATB8YTB
▶
信号変換モジュール ···
FA-ATS□□
・ 8チャンネルアナログ入出力ユニットと専用ケーブルで接続し、信号変換モジュールにより各種アナロ
グ信号を絶縁して入出力することで、空きチャンネルを効率的に活用でき、
システムの最適化が図れ
ます。
・ チャンネル間絶縁により、電流の回り込みを防止するとともにノイズ耐量も向上します。
・ 信号変換モジュールは容易に着脱できメンテナンスが簡単です。
・ 入力タイプ（電流接続 [2出力]）はシーケンサへの接続と同時に盤外機器（記録計、調節計等）
との接続
も可能です。
お問い合わせ先： 三菱電機エンジニアリング株式会社
製品案内ホームページ URL：http://www.mee.co.jp/sales/fa/meefan/
東日本営業支社 TEL：03-3288-1743 FAX：03-3288-1575 中日本営業支社 TEL：052-565-3435 FAX：052-541-2558 西日本営業支社 TEL：06-6347-2926 FAX：06-6347-2983 中四国支店 TEL：082-248-5390 FAX：082-248-5391 九州営業支社 TEL：092-721-2202 FAX：092-721-2109
［技術的なお問い合わせは］ 〈FAグッズ〉 ··· TEL：052-723-8058 FAX：052-723-8062 シーケンサ形名からFAグッズを簡単に選定できる
製品選定ツールもWEBにて公開中
FA Partner Products
シーケンサの適用用途をさらに拡大するために、FAパートナーメーカ様による豊富な省工数機器を品揃えしています。
入出力ユニットをユニットFBに、ループタグをタグFBに定義 します。
システム構成定義
（DI/O、AI/Oユニット、計装タグ）ユニットFBとタグFBを接続します。
FBDプログラム作成
タグFBのパラメータ（FBプロパティ）を設定 します。
制御パラメータ設定
PX Developer
プロジェクトウィンドウ
プロジェクトパラメータ、使用ユニッ ト、タグ、プログラム名称、実行周期
などを設定
FBプロパティウィンドウ
FB内のデータ初期値を設定
シート
最大32シート/プログラム
FB/ファンクション部品ウィンドウ
プログラム、ユーザ定義FBに貼り 付けるFB/ファンクションの部品集
プログラミングツール
モニタツール
プログラム/FB作成ウィンドウ
プログラム、ユーザ定義FBを作成
ループ制御に必要なファンクションブロック（FB）
/ファンクションを標準搭載
プロセスＣＰＵに搭載のループ制御命令に対応したFBだけで
なく、それらを組み合わせ、
さらに使いやすくしたFBを搭載して
います。
FB/ファンクションは、IEC 61131-3規格の基本的なFB/
ファンクション（論理演算、算術演算など）
を装備しているた
め、FBD上で簡易的なシーケンス制御の記述ができます。
より規模の大きい計装システムに対応。
システム構築が低コストで容易に実現
サーバ/クライアント監視システムにより、監視情報の共有化
や監視操作の連動を実現します。
サーバ/クライアント構成によって、監視パソコンの台数が増え
てもシーケンサ通信負荷を抑え、監視操作の性能を保ちます。
サーバは2台、
クライアントは最大16台接続できます。
入出力ユニットをユニットFBに、ループタグをタグFBに定義 します。
STEP.
1
システム構成定義
（DI/O、AI/Oユニット、計装タグ）ユニットFBとタグFBを接続します。
STEP.
2
FBDプログラム作成
タグFBのパラメータ（FBプロパティ）を設定 します。
STEP.
3
制御パラメータ設定
警報/イベント表示バー
最新2件の警報/イベントメッセージを表示
モニタ機能表示エリア
各モニタ機能（コントロールパネル/トレンド グラフ/フェースプレート/チューニングパネ ル/イベント一覧/警報一覧画面）を表示 するエリア
ツールバー
各モニタ機能を呼び出すためのアイコン
プログラムの標準化・再利用化が容易
IＥＣ61131−3規格に準拠しているため、プログラムの階層
化・部品化ができ
（ユーザ独自のFBを作成可）、プログラムの
標準化・再利用化が容易に可能です。
テキスト形式のプログラミング部品
演算式や条件文を使用したテキスト形式のプログラミング部
品により、FBD言語では記述しにくい算術式や条件判断など
を、インラインST部品として簡単に記述できます。
セキュリティ機能
監視制御上、セキュリティが必要な
操作に対する制限をユーザ権限ご
とに設定できます。
シミュレーション機能
監視ソリューション
計装システムの監視制御に適したユーザインタフェース
二重化CPU
G
G
G
プロセスCPU
PXDeveloperモニタツール
GTSoftGOT2000/GTSoftGOT1000
SCADA連携
GOT2000/GOT1000
GOT2000/GOT1000
MELSEC計装の監視ソリューションが計装監視システム構築の工数削減、監視操作性向上を実現します。
用 途 機 能 特 長
簡易監視
GOT2000/GOT1000シリーズ
GOT画面生成機能
・優れた耐環境性
・高解像度(15inch/XGA)に対応
・GOT画面生成機能でGOT1000用の計装監視画面を自動生成
・ GOT2000使用時は、自動生成されたデータをGT Designer3でGOT2000用に 変換して使用
・計装部品のパーツライブラリによりグラフィック画面を簡単作成 PX DeveloperモニタツールとGT SoftGOTの組み合わせ
GTSoftGOT連携機能
・使い慣れたGT Designer2/GT Designer3でグラフィック作画 ・計装部品のパーツライブラリによりグラフィック画面を簡単作成 ・現場監視の作画データを流用
高機能監視
市販SCADAの活用
SCADA連携機能
・豊富な監視機能・上位システムとの連携■ GOT画面生成機能
GOT2000/GOT1000の計装監視画面を簡単作成
・PX DeveloperプロジェクトからGOT1000用のフェースプレート、チューニング画面などを自動生成できます。
・GOT2000を使用時は、自動生成されたデータをGT Designer3でGOT2000用に変換して使用してください。
・自動生成される画面は、
タグデータの割付デバイスの設定や、プログラム作成は不要です。
（監視対象は自局接続のCPUのみです。他局接続による複数のCPUの監視には利用できません。）
0 1 2 3 4 5 6 7 8 9 A B C D E F 0 1 2 3 4 5 6 7 8 9 A B C D E F 0 1 2 3 4 5 6 7 8 9 A B C D E F 0 1 2 3 4 5 6 7 8 9 A B C D E F 0 1 2 3 4 5 6 7 8 9 A B C D E F 0 1 2 3 4 5 6 7 8 9 A B C D E F
PXDeveloper
GOT2000/GOT1000
GOT画面生成
対応CPU
項 目 詳 細
プロセスCPU Q02PHCPU、Q06PHCPU、Q12PHCPU、Q25PHCPU ユニバーサルモデルプロセスCPU Q04UDPVCPU、Q06UDPVCPU、Q13UDPVCPU、Q26UDPVCPU 二重化CPU Q12PRHCPU、Q25PRHCPU
対応GOT・ソフトウェア
GOTタイプ CPUユニット PX Developer GT Designer2 GT Designer3
GT27 プロセスCPU、二重化CPU （Ver.1.27D以降）*1 − Ver.1.112S以降 ユニバーサルモデルプロセスCPU （Ver.1.38Q以降）*1 − Ver.1.112S以降
GT25 プロセスCPU、二重化CPU （Ver.1.27D以降）*1 − Ver.1.122C以降 ユニバーサルモデルプロセスCPU （Ver.1.38Q以降）*1 − Ver.1.122C以降
GT16 プロセスCPU、二重化CPU Ver.1.27D以降 Ver.2.87R以降 Ver.1.22Y以降 ユニバーサルモデルプロセスCPU Ver.1.38Q以降 − Ver.1.73B以降 GT15
プロセスCPU、二重化CPU Ver.1.18U以降 Ver.2.69X以降*2 −
プロセスCPU、二重化CPU Ver.1.27D以降 Ver.2.69X以降*2 Ver.1.22Y以降
ユニバーサルモデルプロセスCPU Ver.1.38Q以降 − Ver.1.73B以降 *1. PX DeveloperにてGT16用またはGT15用の画面プロジェクトを生成し、GT Designer3にてGT27用またはGT25用の画面プロジェクトに変換できます。
■ GT SoftGOT連携機能
手軽に計装監視画面が作成可能
・ モニタツールの標準監視機能とGT SoftGOT2000/GT SoftGOT1000のグラフィック画面の相互呼出*
1ができるため、計装
画面の作成工数を大幅に削減できます。
・パソコンで使用できるため、事務所での監視に最適です。
・GOT2000/GOT1000の画面が流用できるため、新規画面の作成は不要です。
*1. GT SoftGOT2000の場合： PX Developer Ver.1.40Sが必要です。 GT SoftGOT1000の場合： PX Developer Ver.1.13Pが必要です。
PXDeveloper
モニタツール標準監視画面
フェースプレート画面
コントロールパネル画面
チューニング画面
トレンド画面
警報一覧画面
イベント一覧画面
GTSoftGOT2000/GTSoftGOT1000
グラフィック画面 グラフィック画面
グラフィック画面
クリック時にPX Developer モニタツールの各種画面を ポップアップ表示（表示位置の指定可）
GTSoftGOT2000/
GTSoftGOT1000
タッチスイッチオブジェクト
全画面＆最背面表示で、 デスクトップを グラフィック監視画面化
GTSoftGOT2000/
GTSoftGOT1000
ベース画面
ループ制御タグの監視・操作やチューニング （表示位置の指定可）
PXDeveloper
フェースプレート
ボタンクリックでGT SoftGOTのベース画面などを切換え
PXDeveloper
モニタツールバー
相互に呼び出し
計装監視画面
マウスクリック
■ SCADA連携機能
本格的なパソコン監視を実現するSCADA連携機能
Wonderware InTouch（Schneider Electric）*
1、JoyWatcherSuite（ジェイティエンジニアリング株 式 会 社 ）と
PX Developerとの連携により、監視システム構築のエンジニアリング効率を向上できます。
作画時間の短縮
・ PX Developerフェースプレート部品の活用（ループ制御の操作、チューニング画面の作画が不要）
I/Oタグ定義・アラーム定義の作業負担低減
・ PX Developerタグ名をそのまま利用（SCADAでのタグ名登録が不要、一覧から選択するだけ）
・ プロセスアラームの定義が不要（PX DeveloperのプロセスアラームもSCADAで確認）
通信性能の確保・不安解消
・ PX Developerの高速タグデータ収集機能の活用（最適化されたタグデータ収集、イベント通知による通信応答性の確保）
*1. InTouch10.1より新しいバージョンでは対応していません。（対応計画中）
■WonderwareInTouch連携
■JoyWatcherSuite連携
I/Oタグ定義の作業負担低減 アラーム定義の作業負担低減
アラーム定義の 作業負担低減 作画時間の短縮
作画時間の短縮
I/Oタグ定義の作業負担低減
モニタツール
アラーム
プロセスデータ
ファインケミカル
医薬・塗料・化粧品・洗剤などの化学工業製品の生産システムにおいて、プロセス制御からFA制御までをトー
タルに構築し、イニシャルおよびランニングコストを削減します。
梱 包
製 造 自動倉庫
システム構成
Ethernet
二重化 システム トラッキング
ケーブル
監視操作 パソコン
二重化 システム トラッキング
ケーブル
MELSECNET/H（リモートI/Oネット）
梱 包
製 造
自動倉庫
■ 従来の専用コントローラのDDC機能や温調計機能などを1台のプロセスCPUで実現。
■ 汎用シーケンサのため、ユーザでプログラムの変更が可能。
■ 導入費用は、従来のDCSに比べ1/2程度の費用で計装制御システムを構築。
■ CPU、電源、ネットワークの二重化によるシステムダウンの防止。
環 境
ゴミ処理・廃棄物処理プラントなどの規模に応じたシステムの最適化を実現します。
高度で多様なニーズにもフレキシブルに対応した環境ソリューションを提供します。
定量フィーダ
誘引ファン
空気予熱ファン 焼却用空気ブロア
煙 突
スラグ
焼却灰 排 水
用 水
燃料タンク 脱水ケーキ
焼却炉
冷却炉
排煙処理塔 自爆防止空気予熱器
集塵機 燃焼空気予熱器
サイクロン
タービン発電機 ボイラ
システム構成
Ethernet プリンタ
監視操作 パソコン
二重化 システム
MELSECNET/H（リモートI/Oネット）
トラッキング ケーブル
二重化 システム トラッキング
ケーブル
MELSECNET/H（リモートI/Oネット）
鉄 鋼
製鉄工場の各工程において、CPUの二重化により、信頼性の高いシステム構築ができます。
レードル
ターレット タンディッシュ 操作室
クレーン
モールド
ピンチロール
トーチ
システム構成
MELSECNET/H
リモートI/Oネットワーク
リモートI/Oネットワーク
MELSECNET/H
リモートI/Oネットワーク
MELSECNET/H
MELSECNET/H
リモートI/Oネットワーク
リモートI/O リモートI/O 駆動 リモートI/O Ethernet 監視操作
パソコン 監視操作パソコン 計算機
二重化 システム
主幹
リモートI/O
付帯 付帯
付帯 二重化
システム ストランド 二重化
システム
鋳込 計装
二重化 システム
駆動 駆動
■ ループ制御を調節計、電気制御をシーケンサと別々のコントローラで構成という従来の方法から電気制御と計装制御を1台
に統合。これにより、低コスト化、省スペース化、高速制御性などコストパフォーマンスの高いシステム構築を実現。
■ 高速制御性により、高分解能PIDパルス巾制御を実現。ストッパ位置制御の精度、安定性、応答性の向上によりレベル制御
性の大幅改善。
搬 送
物流･搬送システムにおいて、二重化システムを用いることで片方のシーケンサダウン時にもシステムを
停止させることなく、入出庫業務の停滞をなくします。
自動倉庫
梱 包
搬 送
無人搬送 仕分け
システム構成
監視操作 パソコン
MELSECNET/H（リモートI/Oネット）
二重化 システム トラッキング
ケーブル
MELSECNET/H（リモートI/Oネット）
MELSECNET/H（リモートI/Oネット）
Ethernet
第1棟制御
第2棟制御
第3棟制御
二重化 システム トラッキング
ケーブル
二重化 システム トラッキング
ケーブル
■ 複数GOTによる現場操作に対応。
■ 生産現場に対するコスト削減要求により、システムのダウンサイジング化が進み、高信頼性が要求されるシステムにおいても
シーケンサの適用要求が増加。
w @5 @4 @2 @3 @1 @6 e !7 !9 !8 u !6 !3 i o r
三菱電機 名古屋製作所
y t q !0 !1 @0 !2 !4!5
■海外サポート（グローバル海外FAセンター）
China
q 上海FAセンター
MITSUBISHI ELECTRIC AUTOMATION (CHINA) LTD. Shanghai FA Center
Mitsubishi Electric Automation Center, No.1386 Hongqiao Road, Shanghai, China
Tel: +86-21-2322-3030 / Fax: +86-21-2322-3000
w 北京FAセンター
MITSUBISHI ELECTRIC AUTOMATION (CHINA) LTD. Beijin FA Center
Unit 901, Office Tower 1, Henderson Centre, 18 Jianguomennei Avenue, Dongcheng District, Beijing, China
Tel: +86-10-6518-8830 / Fax: +86-10-6518-2938
e 天津FAセンター
MITSUBISHI ELECTRIC AUTOMATION (CHINA) LTD. Tianjin FA Center
Room 2003 City Tower, No.35, Youyi Road, Hexi District, Tianjin, China
Tel: +86-22-2813-1015 / Fax: +86-22-2813-1017
r 広州FAセンター
MITSUBISHI ELECTRIC AUTOMATION (CHINA) LTD. Guangzhou FA Center
Room 1609, North Tower, The Hub Center, No.1068, Xingang East Road, Haizhu District, Guangzhou, China Tel: +86-20-8923-6730 / Fax: +86-20-8923-6715
Taiwan
t 台中FAセンター
MITSUBISHI ELECTRIC TAIWAN CO.,LTD. No.8-1, Industrial 16th Road, Taichung Industrial Park, Taichung City 40768 Taiwan
Tel: +886-4-2359-0688 / Fax: +886-4-2359-0689
Korea
y 韓国FAセンター
MITSUBISHI ELECTRIC AUTOMATION KOREA CO., LTD.
7F~9F, Gangseo Hangang Xi-tower A, 401, Yangcheon-ro, Gangseo-Gu, Seoul 07528, Korea
Tel: +82-2-3660-9605 / Fax: +82-2-3664-0475
Thailand
u タイFAセンター
MITSUBISHI ELECTRIC FACTORY AUTOMATION (THAILAND) CO., LTD.
12th Floor, SV.City Building, Office Tower 1, No. 896/19 and 20 Rama 3 Road, Kwaeng Bangpongpang, Knet Yannawa, Bangkok 10120, Thailand
Tel: +66-2682-6522 / Fax: +66-2682-6020
ASEAN
i アセアンFAセンター
MITSUBISHI ELECTRIC ASIA PTE. LTD. 307 Alexandra Road, Mitsubishi Electric Building, Singapore 159943
Tel: +65-6470-2480 / Fax: +65-6476-7439
Indonesia
o インドネシアFAセンター
PT. MITSUBISHI ELECTRIC INDONESIA Cikarang Office
Jl. Kenari Raya Blok G2-07A Delta Silicon 5, Lippo Cikarang - Bekasi 17550, Indonesia
Tel: +62-21-2961-7797 / Fax: +62-21-2961-7794
Vietnam
!0 ハノイFAセンター
MITSUBISHI ELECTRIC VIETNAM COMPANY LIMITED Hanoi Branch Office
6th Floor, Detech Tower, 8 Ton That Thuyet Street, My Dinh2 Ward, Nam Tu Liem District, Hanoi, Vietnam Tel: +84-4-3937-8075 / Fax: +84-4-3937-8076
!1 ホーチミンFAセンター
MITSUBISHI ELECTRIC VIETNAM COMPANY LIMITED
Unit 01-04, 10th Floor, Vincom Center, 72 Le Thanh Ton Street, District 1, Ho Chi Minh City, Vietnam
Tel: +84-8-3910-5945 / Fax: +84-8-3910-5947
India
!2 インド・プネFAセンター
MITSUBISHI ELECTRIC INDIA PVT. LTD. Pune Branch
Emerald House, EL-3, J Block, M.I.D.C., Bhosari, Pune - 411026, Maharashtra, India
Tel: +91-20-2710-2000 / Fax: +91-20-2710-2100
!3 インド・グルガオンFAセンター MITSUBISHI ELECTRIC INDIA PVT. LTD. Gurgaon Head Office
2nd Floor, Tower A & B, Cyber Greens, DLF Cyber City, DLF Phase-3, Gurgaon-122002, Haryana India Tel: +91-124-463-0300 / Fax: +91-124-463-0399
!4 インド・バンガロールFAセンター MITSUBISHI ELECTRIC INDIA PVT. LTD. Bangalore Branch
Prestige Emerald, 6th Floor, Municipal No.2, Madras Bank Road, Bangalore - 560001, Karnataka, India Tel: +91-80-4020-1600 / Fax: +91-80-4020-1699
!5 インド・チェンナイFAセンター MITSUBISHI ELECTRIC INDIA PVT. LTD. Chennai Branch
Citilights Corporate Centre No. 1, Vivekananda Road, Srinivasa Nagar, Chetpet, Chennai - 600031, Tamil Nadu, India
Tel: +91-4445548772 / Fax: +91-4445548773
!6 インド・アーメダバードFAセンター MITSUBISHI ELECTRIC INDIA PVT. LTD. Ahmedabad Branch
B/4, 3rd Floor, SAFAL Profitaire, Corporate Road, Prahaladnagar, Satellite, Ahmedabad - 380015, Gujarat, India
Tel: +91-7965120063
America
!7 北米FAセンター
MITSUBISHI ELECTRIC AUTOMATION, INC. 500 Corporate Woods Parkway, Vernon Hills, IL 60061, U.S.A.
Tel: +1-847-478-2469 / Fax: +1-847-478-2253
Mexico
!8 メキシコFAセンター
MITSUBISHI ELECTRIC AUTOMATION, INC. Mexico Branch
Mariano Escobedo #69, Col.Zona Industrial, Tlalnepantla Edo. Mexico, C.P.54030 Tel: +52-55-3067-7511
Brazil
!9 ブラジルFAセンター
MITSUBISHI ELECTRIC DO BRASIL COMÉRCIO E SERVIÇOS LTDA.
Rua Jussara, 1750-Bloco B Anexo, Jardim Santa Cecilia, CEP 06465-070, Barueri-SP, Brasil Tel: +55-11-4689-3000 / Fax: +55-11-4689-3016
@0 ブラジル・ボイトゥバFAセンター
MELCO CNC DO BRASIL COMÉRCIO E SERVIÇOS S.A. Acesso Jose Sartorelli, KM 2.1 CEP 18550-000 Boituva-SP, Brasil
Tel: +55-15-3363-9900 / Fax: +55-15-3363-9911
Europe
@1 欧州FAセンター
MITSUBISHI ELECTRIC EUROPE B.V. Polish Branch
ul. Krakowska 50, 32-083 Balice, Poland Tel: +48-12-347-65-81 / Fax: +48-12-630-47-01
@2 ドイツFAセンター
MITSUBISHI ELECTRIC EUROPE B.V. German Branch
Gothaer Strasse 8, D-40880 Ratingen, Germany Tel: +49-2102-486-0 / Fax: +49-2102-486-1120
@3 英国FAセンター
MITSUBISHI ELECTRIC EUROPE B.V. UK Branch Travellers Lane, Hatfield, Hertfordshire, AL10 8XB, U.K. Tel: +44-1707-27-8780 / Fax: +44-1707-27-8695
@4 チェコFAセンター
MITSUBISHI ELECTRIC EUROPE B.V. Czech Branch Avenir Business Park, Radlicka 751/113e, 158 00 Praha5, Czech Republic
Tel: +420-251-551-470 / Fax: +420-251-551-471
@5 ロシアFAセンター
MITSUBISHI ELECTRIC (RUSSIA) LLC ST. Petersburg Branch
Piskarevsky pr. 2, bld 2, lit "Sch", BC "Benua", office 720; 195027, St. Petersburg, Russia
Tel: +7-812-633-3497 / Fax: +7-812-633-3499
@6 トルコFAセンター
MITSUBISHI ELECTRIC TURKEY A.Ş Ümraniye Branch
世界に広がるグローバルネットワークで、
三菱電機 名古屋製作所
■海外サポート（グローバル海外FAセンター）
上海FAセンター
北京FAセンター
天津FAセンター
広州FAセンター
台中FAセンター
韓国FAセンター
タイFAセンター
アセアンFAセンター
インドネシアFAセンター
ハノイFAセンター
ホーチミンFAセンター
インド・プネFAセンター
インド・グルガオンFAセンター
インド・バンガロールFAセンター
インド・チェンナイFAセンター
インド・アーメダバードFAセンター
北米FAセンター
メキシコFAセンター
ブラジルFAセンター
ブラジル・ボイトゥバFAセンター
欧州FAセンター
ドイツFAセンター
英国FAセンター
チェコFAセンター
ロシアFAセンター
世界に広がるグローバルネットワークで、
お客様のモノづくりをフルサポートしています。
充実のサポート体制で、FAの快適稼動にお応えします。
FAテクニカルセンター
開催日：土、日、祭日を除く毎日（午前9：30～午後5：30）
東京FATEC
東京都品川区大崎1-6-3日精ビル4F TEL.（03）3491-9380
札幌FATEC
TR／札幌市中央区北二条西4丁目 北海道ビル5F
TEL.（011）212-3794（北海道支社）
広島FATEC
TR／広島市中区中町7-32 ニッセイ広島ビル8F TEL.（082）248-5348（中国支社）
名古屋FATEC
三菱電機名古屋製作所FAコミュニケーションセンター3F 名古屋市東区矢田南5-1-14
TEL.（052）721-2403
仙台FATEC
TR／仙台市青葉区上杉1-17-7 仙台上杉ビル5F
TEL.（022）216-4553（東北支社）
高松FATEC
TR／高松市寿町1-1-8 日本生命高松駅前ビル6F TEL.（087）825-0055（四国支社）
大阪FATEC
大阪市北区堂島2-2-2近鉄堂島ビル4F TEL.（06）6347-2970
金沢FATEC
TR／金沢市広岡1-2-14コーワビル3F TEL.（076）233-5501（北陸支社）
福岡FATEC
TR／福岡市博多区東比恵3-12-16 東比恵スクエアビル2F TEL.（092）721-2224（九州支社）
福山製作所トレーニングスクール ◎トレーニングの詳細については、三菱電機FAサイトをご覧ください。
※TR：テクニカルルーム
アフターサービス拠点名 拠点番号 住所 電話番号 ＦＡＸ番号
北日本支社 q 〒983-0013 仙台市宮城野区中野一丁目5-35 022-353-7814 022-353-7834 北日本支社 北海道支店 w 〒004-0041 札幌市厚別区大谷地東2-1-18 011-890-7515 011-890-7516 東京機電支社 e 〒108-0022 東京都港区海岸3-19-22 03-3454-5521 03-5440-7783 神奈川機器サービスステーション r 〒224-0053 横浜市都筑区池辺町3963-1 045-938-5420 045-935-0066 関越機器サービスステーション t 〒338-0822 さいたま市桜区中島2-21-10 048-859-7521 048-858-5601 新潟機器サービスステーション y 〒950-8504 新潟市中央区東大通2-4-10 025-241-7261 025-241-7262 中部支社 u 〒461-8675 名古屋市東区矢田南5-1-14 052-722-7601 052-719-1270 静岡機器サービスステーション i 〒422-8058 静岡市駿河区中原877-2 054-287-8866 054-287-8484 中部支社 北陸支店 o 〒920-0811 金沢市小坂町北255 076-252-9519 076-252-5458 関西支社 !0 〒531-0076 大阪市北区大淀中1-4-13 06-6458-9728 06-6458-6911 京滋機器サービスステーション !1 〒612-8444 京都市伏見区竹田田中宮町8 075-611-6211 075-611-6330 姫路機器サービスステーション !2 〒670-0996 姫路市土山2-234-1 079-269-8845 079-294-4141 中四国支社 !3 〒732-0802 広島市南区大州4-3-26 082-285-2111 082-285-7773 岡山機器サービスステーション !4 〒700-0951 岡山市北区田中606-8 086-242-1900 086-242-5300 中四国支社 四国支店 !5 〒760-0072 高松市花園町1-9-38 087-831-3186 087-833-1240 九州支社 !6 〒812-0007 福岡市博多区東比恵3-12-16 092-483-8208 092-483-8228 長崎機器サービスステーション !7 〒852-8004 長崎市丸尾町4-4 095-818-0700 095-861-7566
■国内サポート（三菱電機サービスネットワーク）
三菱電機システムサービス株式会社が
24時間365日受付体制
にてお応えします。
三菱電機FA機器製品サービス拠点一覧
■トレーニングスクール
三菱電機FAテクニカルセンターでは、専門技術者によるFA機器の詳しい解説、ユーザー様ご自身での実機操作体験などによるトレーニングスクールと、
豊富なラインアップを誇る三菱FA関連製品の展示を開催しております。お気軽にお立ち寄りください。
q w y u i o !0 !1 !2 !3 !4 !5 !6 !7 e r t
時間外修理受付窓口
☎０５２－７１９－４３３７
（受付時間帯 月～金：19：00～翌9：00 土日祝日：終日）受 付 体 制
時間外受付体制
FA機器のあらゆる情報がここに集約
三菱電機FAサイト
三菱FA機器に関するあらゆる情報をカバーした「三菱電機FAサイト」。1日のアクセス数が10万件を超える、お客様から圧倒
的な支持を得ているwebサイトです。製品情報、FA用語集、セミナー情報など、FA機器の様々な情報を満載し、すべての三菱
FA機器ユーザーを強力にサポートします。
三菱電機 FA eラーニング
■初めてのFA機器シリーズ
三菱電機FA製品を初めて使うユーザー向けのコースです。製
品の概要を短時間で習得できます。
■基礎、応用コース
様々なユーザーのレベルに合わせたeラーニングを提供してい
ます。アニメーションや動画を活用した「わかりやすい」
トレーニ
ングを、いつでもどこからでも受講することができます。
「eラーニング」は、インターネット環境を活用したWebベースでの学習方式をいいます。三菱電機 FA eラーニング」は、勤務先・外出先・自宅の
どこからでも、弊社FA製品利用のトレーニングが行える自習型のオンライン教育システムです。いつでも、
どこでもリアルタイムに受講でき、カリ
キュラムを受講者の希望スケジュールに合わせて、学習することができる環境を提供します。
■充実したコンテンツ
• 詳しい製品仕様など実務者向けの情報を掲載
• カタログ、マニュアル、
ソフトウェア、CADデータなど各種資料をダウ
ンロード可能
• 三菱電機FA eラーニングやFA用語辞典といったサポートツールを
数多く掲載
• 三菱電機FA製品に関する最新情報を随時更新
三菱電機FAサイトホームページURL
必要な情報を素早く、確実に。e-Manual
e-Manualは、必要な情報を素早く探せる、三菱電機FA機器ユーザーのためのマニュアルです。複数のマニュアルを1つのデータベースのよう
に扱うことができ、欲しい情報を手軽に素早く、その場で検索できます。三菱電機FA機器をさらに使いやすくするe-Manual。製品導入にかかる
時間を大幅に削減します。
■特長
• 必要なマニュアルをすべて1つのデータベースとして利用
• 一度ダウンロードした後は、ローカル環境で使用可能
• タブレット端末ではタブレット版e-Manualアプリを利用可能
• 最新マニュアルをその場で簡単にダウンロード、更新
• 探したい情報を、マニュアル横断で検索
• 製品のハードウェア仕様などを、イラストから直感的に検索
• 本文中にノウハウ情報などを自由にメモでき、マニュアルをカスタマイズ
• マニュアル掲載のサンプルプログラムを直接GX Works3にエクスポート
■三菱電機FAe-Manual（タブレット版）
e-Manual
アプリは
iOS
端末、Android™ 端末でご利用できます。
e-Manualファイルはe-Manualアプリ内からダウンロードできます。
iOS
バージョン8.1以降
Android™
バージョン4.3/4.4/5.0
で手に入れよう
Ⱚ 対応バージョン
OS OSバージョン 動作確認機種
iOS iOS 8.1以降 Apple iPad 2、 iPad （第3世代９）、 iPad （第4世代）、 iPad Air、 iPad Air 2、iPad mini、 iPad mini 2、 iPad mini 3 Android™ Android™ 4.3/4.4/5.0 ASUS Nexus7™ （2013）*1
