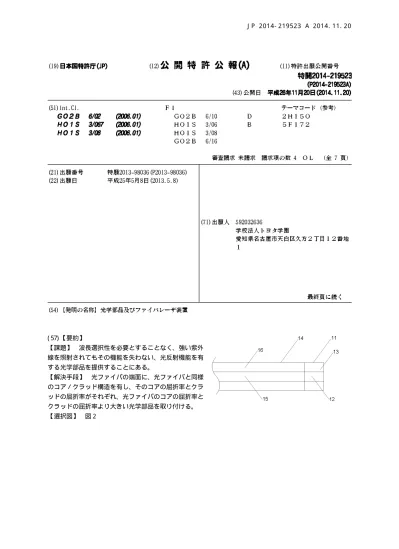

( 57) 【要約】
【課題】 波長選択性を必要とすることなく、強い紫外 線を照射されてもその機能を失わない、光反射機能を有 する光学部品を提供することにある。
10
20
30
40
50 【 特 許 請 求 の 範 囲 】
【 請 求 項 １ 】
光 フ ァ イ バ の 端 面 に 接 続 さ れ て 使 用 さ れ る 、 光 フ ァ イ バ と 同 様 の コ ア ／ ク ラ ッ ド 構 造 を 有 す る 光 学 部 品 で あ っ て 、 該 光 学 部 品 の コ ア 径 と ク ラ ッ ド 径 は 該 光 フ ァ イ バ の コ ア 径 、 最 も 外 周 に 存 在 す る ク ラ ッ ド 径 と 略 等 し く 、 該 光 学 部 品 の コ ア の 屈 折 率 と ク ラ ッ ド の 屈 折 率 が そ れ ぞ れ 、 該 光 フ ァ イ バ の コ ア の 屈 折 率 と 最 も 外 周 に 存 在 す る ク ラ ッ ド の 屈 折 率 よ り 大 き い こ と を 特 徴 と す る 、 光 学 部 品 。
【 請 求 項 ２ 】
該 光 学 部 品 の コ ア の 屈 折 率 と ク ラ ッ ド の 屈 折 率 の 差 が 、 該 光 フ ァ イ バ の コ ア の 屈 折 率 と ク ラ ッ ド の 屈 折 率 の 差 に 略 等 し い こ と を 特 徴 と す る 、 請 求 項 １ に 記 載 の 光 学 部 品 。
【 請 求 項 ３ 】
屈 折 率 調 整 領 域 を 介 し て 導 光 部 材 に 光 学 接 続 さ れ る こ と を 特 徴 と す る 、 請 求 項 １ ま た は ２ に 記 載 の 光 学 部 品 。
【 請 求 項 ４ 】
請 求 項 １ ∼ ３ の い ず れ か に 記 載 の 光 学 部 品 を 使 用 し た フ ァ イ バ レ ー ザ 装 置 。
【 発 明 の 詳 細 な 説 明 】 【 技 術 分 野 】
【 ０ ０ ０ １ 】
本 発 明 は 、 主 に フ ァ イ バ レ ー ザ 装 置 に お い て 、 光 フ ァ イ バ の 端 面 に 取 り 付 け ら れ る こ と に よ っ て 、 光 フ ァ イ バ を 伝 搬 す る 光 を 反 射 さ せ る 機 能 を 有 す る 、 光 学 部 品 に 関 す る 。
【 背 景 技 術 】 【 ０ ０ ０ ２ 】
レ ー ザ 加 工 や 医 療 用 途 な ど へ の 適 用 を 目 的 と し て 、 フ ァ イ バ レ ー ザ は 、 高 効 率 で し か も 高 ビ ー ム 品 質 の レ ー ザ 光 を 簡 単 に 取 り 出 せ る と い う 理 由 で 注 目 を 集 め て い る 。
一 般 的 な フ ァ イ バ レ ー ザ 装 置 は 、 図 １ に 示 す よ う な 構 成 を し て い る 。
す な わ ち 、 信 号 光 源 １ か ら 発 生 し た 信 号 光 ２ と 、 励 起 光 源 ３ か ら 発 生 す る 励 起 光 ４ を 、 光 結 合 器 ５ を 介 し て 希 土 類 元 素 を 添 加 し た コ ア を 有 す る 増 幅 用 光 フ ァ イ バ ７ へ 入 力 し 、 励 起 光 ４ が コ ア に 添 加 さ れ た 希 土 類 元 素 に 作 用 す る こ と で 、 増 幅 用 光 フ ァ イ バ ７ の コ ア を 伝 搬 す る 信 号 光 ２ を 増 幅 し 、 高 エ ネ ル ギ ー を 有 す る レ ー ザ 光 １ ０ を 得 る 。
【 ０ ０ ０ ３ 】
増 幅 用 光 フ ァ イ バ ７ の 出 射 端 に は Ｆ Ｂ Ｇ ８ 、 あ る い は 反 射 膜 、 ミ ラ ー な ど が 設 け ら れ 、 出 射 端 に 到 達 し た 光 の 数 ％ を 反 射 す る よ う 構 成 さ れ て い る こ と が 多 い 。 こ れ は 励 起 光 ４ 、 及 び 増 幅 が 不 十 分 な 信 号 光 ２ を 反 射 さ せ て 増 幅 用 光 フ ァ イ バ ７ 内 へ 戻 し 、 再 度 増 幅 さ せ る た め で あ る 。 な お 、 増 幅 用 光 フ ァ イ バ ７ 内 に 戻 っ た 光 は 増 幅 用 光 フ ァ イ バ の 入 射 端 に 設 け ら れ た Ｆ Ｇ Ｂ ６ な ど に よ っ て 反 射 さ れ 、 再 び 増 幅 用 光 フ ァ イ バ ７ の 出 射 端 側 へ と 向 か う 。 【 ０ ０ ０ ４ 】
と こ ろ で 、 増 幅 用 光 フ ァ イ バ の 出 射 端 に 設 け ら れ る Ｆ Ｂ Ｇ は 特 許 文 献 １ に 記 載 さ れ た よ う に 、 感 光 剤 が 添 加 さ れ た 材 料 に 紫 外 線 を 照 射 し 、 グ レ ー テ ィ ン グ 構 造 を 形 成 す る こ と に よ っ て 作 ら れ る も の が 多 い 。 紫 外 線 に 反 応 す る 材 料 で 構 成 さ れ て い る た め 、 誤 っ て 強 い 紫 外 線 を 照 射 さ れ た 際 に グ レ ー テ ィ ン グ 構 造 が 破 壊 さ れ 、 Ｆ Ｂ Ｇ と し て の 機 能 が 失 わ れ て し ま う と い う 欠 点 が あ る 。
【 ０ ０ ０ ５ 】
ま た 、 反 射 膜 、 ミ ラ ー な ど は 特 許 文 献 ２ 、 ３ に 記 載 の よ う に 、 特 定 の 波 長 を 透 過 し 、 特 定 の 波 長 を 反 射 さ せ る な ど 、 波 長 選 択 性 を 有 す る も の が 多 い 。 こ の た め 、 フ ァ イ バ レ ー ザ 装 置 の 使 用 波 長 に 合 わ せ た 設 計 が 都 度 必 要 で あ り 、 設 計 の 手 間 ・ コ ス ト が 掛 か る と 共 に 、 他 の 装 置 に 転 用 し に く い と い っ た 問 題 が あ る 。
10
20
30
40
50 【 特 許 文 献 １ 】 特 開 平 １ １ − ３ ２ ６ ６ ６ ９
【 特 許 文 献 ２ 】 特 開 ２ ０ ０ ７ − ２ ５ ０ ９ ５ １ 【 特 許 文 献 ３ 】 特 開 ２ ０ ０ ５ − １ ０ ９ １ ５ ０ 【 発 明 の 開 示 】
【 発 明 が 解 決 し よ う と す る 課 題 】 【 ０ ０ ０ ７ 】
本 発 明 の 課 題 は 、 強 い 紫 外 線 を 照 射 さ れ て も そ の 機 能 を 失 わ ず 、 波 長 選 択 性 も 必 要 と し な い 、 光 反 射 機 能 を 有 す る 光 学 部 品 を 提 供 す る こ と に あ る 。
【 課 題 を 解 決 す る た め の 手 段 】 【 ０ ０ ０ ８ 】
本 発 明 者 は 、 光 フ ァ イ バ の 端 面 に 、 光 フ ァ イ バ と 同 様 の コ ア ／ ク ラ ッ ド 構 造 を 有 し 、 そ の コ ア の 屈 折 率 と ク ラ ッ ド の 屈 折 率 が そ れ ぞ れ 、 光 フ ァ イ バ の コ ア の 屈 折 率 と ク ラ ッ ド の 屈 折 率 よ り 大 き い 光 学 部 品 を 取 り 付 け る こ と で 、 従 来 の 問 題 を 解 消 で き る こ と を 究 明 し た 。 【 ０ ０ ０ ９ 】
本 発 明 に よ っ て 提 供 さ れ る 光 学 部 品 は 、 光 フ ァ イ バ に 接 続 さ れ て 使 用 さ れ 、 光 フ ァ イ バ と 同 様 の コ ア ／ ク ラ ッ ド 構 造 を 有 し 、 こ の 光 学 部 品 の コ ア 径 と ク ラ ッ ド 径 は 接 続 さ れ る 光 フ ァ イ バ の コ ア 径 、 ク ラ ッ ド 径 と 略 等 し く 、 さ ら に 光 学 部 品 の コ ア の 屈 折 率 と ク ラ ッ ド の 屈 折 率 は そ れ ぞ れ 、 該 光 フ ァ イ バ の コ ア の 屈 折 率 と ク ラ ッ ド の 屈 折 率 よ り 大 き い こ と を 特 徴 と す る 。
【 発 明 の 効 果 】 【 ０ ０ １ ０ 】
本 発 明 の 光 学 部 品 に あ っ て は 、 以 下 に 記 載 し た 優 れ た 効 果 が 期 待 で き る 。
（ １ ） 反 射 機 能 が 周 期 的 構 造 に よ る も の で は な い た め 、 強 い 紫 外 線 を 照 射 さ れ て も 反 射 機 能 が 失 わ れ な い 。
（ ２ ） 屈 折 率 の 差 を 利 用 し て 光 を 反 射 さ せ る た め 、 使 用 波 長 に 依 存 し な い 反 射 機 能 を 得 る こ と が で き る 。
【 図 面 の 簡 単 な 説 明 】 【 ０ ０ １ １ 】
【 図 １ 】 一 般 的 な フ ァ イ バ レ ー ザ 装 置 の 一 例 で あ る 。
【 図 ２ 】 本 発 明 の 光 学 部 品 を 、 光 フ ァ イ バ に 取 り 付 け た 図 で あ る 。
【 図 ３ 】 屈 折 率 調 整 領 域 を 介 し て 、 本 発 明 の 光 学 部 品 を 導 光 部 材 と 接 続 し た 図 で あ る 。
【 図 ４ 】 屈 折 率 調 整 領 域 を 介 し て 、 本 発 明 の 光 学 部 品 を 導 光 部 材 と 接 続 し た 際 の 、 各 部 材 の 屈 折 率 の 変 化 の 様 子 を 示 し た グ ラ フ で あ る 。
【 発 明 を 実 施 す る た め の 形 態 】 【 ０ ０ １ ２ 】
以 下 、 本 発 明 の 基 本 的 構 成 を 、 添 付 図 面 を 参 照 し な が ら 説 明 す る 。
図 ２ に お い て 、 １ １ は 光 学 部 品 、 １ ２ は 光 学 部 品 の コ ア 、 １ ３ は 光 学 部 品 の ク ラ ッ ド 、 １ ４ は 光 フ ァ イ バ 、 １ ５ は 光 フ ァ イ バ の コ ア 、 １ ６ は 光 フ ァ イ バ の ク ラ ッ ド で あ る 。
本 発 明 で 特 徴 的 な こ と は 、 光 学 部 品 １ １ の コ ア １ ２ 、 ク ラ ッ ド １ ３ の 屈 折 率 が そ れ ぞ れ 、 光 フ ァ イ バ １ ４ の コ ア １ ５ 、 ク ラ ッ ド １ ６ の 屈 折 率 よ り 大 き い こ と で あ る 。
【 ０ ０ １ ３ 】
異 な っ た 屈 折 率 を 有 す る 媒 質 が 接 触 す る 境 界 面 に 光 が 入 射 す る 際 、 そ の 境 界 面 で 一 部 の 光 が 反 射 す る 、 フ レ ネ ル 反 射 が 発 生 す る 。 フ レ ネ ル 反 射 率 は 、 接 触 し た 物 質 の 屈 折 率 の 差 と 入 射 角 に よ っ て 決 ま る 。
10
20
30
40
50 【 数 １ 】
本 発 明 は こ の フ レ ネ ル 反 射 を 利 用 し て 、 光 フ ァ イ バ を 伝 搬 し て き た 光 の 一 部 を 反 射 さ せ る も の で あ る 。
【 ０ ０ １ ４ 】
光 学 部 品 １ １ の コ ア １ ２ 及 び ク ラ ッ ド １ ３ の 材 料 の 屈 折 率 を 、 光 フ ァ イ バ １ ４ の コ ア １ ５ 及 び ク ラ ッ ド １ ６ の 材 料 の 屈 折 率 よ り 高 い も の と す る こ と で 、 フ レ ネ ル 反 射 が 発 生 す る 。 ま た 屈 折 率 の 低 い 材 料 か ら 高 い 材 料 に 光 が 入 射 す る 際 は 全 反 射 が 起 き な い た め 、 一 部 の 光 を 反 射 さ せ る の に 好 ま し い 。
【 ０ ０ １ ５ 】
加 え て 、 光 学 部 品 １ １ の コ ア １ ２ の 屈 折 率 と ク ラ ッ ド １ ３ の 屈 折 率 の 差 と 、 光 フ ァ イ バ １ ４ の コ ア １ ５ の 屈 折 率 と ク ラ ッ ド １ ６ の 屈 折 率 の 差 を 、 略 等 し く す る と 好 ま し い 。 略 等 し い と い う の は 、 完 全 に 等 し い 場 合 だ け で な く 、 製 造 ば ら つ き に よ る 誤 差 以 下 の 差 が 存 在 す る 場 合 も 含 む 。
【 ０ ０ １ ６ 】
屈 折 率 差 を 略 等 し く す る こ と で 光 学 部 品 １ １ と 光 フ ァ イ バ １ ４ の 開 口 数 が 同 程 度 と な り 、 光 フ ァ イ バ １ ４ の コ ア １ ５ か ら 光 学 部 品 １ １ の コ ア １ ２ へ の 光 の 伝 搬 が ス ム ー ズ に 行 わ れ る 。 開 口 数 の 差 が 大 き い 場 合 、 光 が 光 学 部 品 １ １ か ら 漏 れ た り 、 多 モ ー ド に な っ て し ま っ た り す る な ど の 不 都 合 が 発 生 す る 。
【 ０ ０ １ ７ 】
本 発 明 の 光 学 部 品 １ １ に 使 用 さ れ る 材 料 と し て は 、 レ ー ザ 光 を 通 す と い う 用 途 が 想 定 さ れ る た め 、 耐 熱 性 ・ 耐 久 性 ・ 光 学 特 性 に 優 れ た 石 英 ガ ラ ス を 使 用 す る の が 好 ま し い 。 石 英 ガ ラ ス は ゲ ル マ ニ ウ ム な ど の 添 加 剤 を 加 え る こ と に よ っ て 屈 折 率 を 上 げ る こ と が で き 、 使 用 条 件 に 適 し た 屈 折 率 を 得 る こ と が で き る 。
【 ０ ０ １ ８ 】
フ レ ネ ル 反 射 率 は 接 触 し た 媒 質 の 屈 折 率 の 差 と 接 触 面 へ の 入 射 角 に よ っ て 決 ま る た め 、 使 用 波 長 に 依 存 す る こ と な く 一 定 の 反 射 率 を 有 す る 。 こ の た め 所 望 す る 反 射 率 が 同 じ で あ れ ば 、 使 用 波 長 が 異 な る 光 学 系 に も 使 用 で き る と い う 利 点 が あ り 、 反 射 膜 や ミ ラ ー の よ う に 使 用 波 長 ご と に 設 計 を 変 更 す る 必 要 が 無 い 。
【 ０ ０ １ ９ 】
加 え て 、 反 射 機 能 を 材 料 固 有 の 値 で あ る 屈 折 率 を 基 に 得 て い る た め 、 Ｆ Ｂ Ｇ の よ う に 強 い 紫 外 線 に よ っ て 反 射 機 能 が 失 わ れ る こ と も 無 い 。
【 ０ ０ ２ ０ 】
本 発 明 の 光 学 部 品 １ １ は 、 実 際 の 使 用 環 境 に お い て 、 そ の 出 射 側 に レ ー ザ 出 射 用 光 フ ァ イ バ 、 光 学 窓 と 言 っ た 、 別 の 導 光 部 材 １ ７ が 接 続 さ れ る こ と が あ る 。 こ の 場 合 、 光 学 部 品 １ １ と 導 光 部 材 １ ７ と の 境 界 面 で も フ レ ネ ル 反 射 が 発 生 す る と 共 に 、 光 学 部 品 １ １ を 構 成 す る 材 料 の 屈 折 率 よ り も 導 光 部 材 １ ７ を 構 成 す る 材 料 の 屈 折 率 が 小 さ い 場 合 が 殆 ど で あ る た め 、 全 反 射 も 発 生 し や す い 条 件 で あ る 。 こ の 光 学 部 品 １ １ と 導 光 部 材 １ ７ と の 境 界 面 に お け る 反 射 は 、 必 要 な 光 を 導 光 部 材 １ ７ へ と 伝 搬 さ せ る 観 点 か ら 、 少 な い 方 が 好 ま し い 。 【 ０ ０ ２ １ 】
そ の た め 、 光 学 部 品 １ １ と 導 光 部 材 １ ７ と を 接 続 す る 際 は 、 そ の 境 界 面 に お け る 反 射 を 減 ら す た め に 、 光 学 部 品 １ １ と 導 光 部 材 １ ７ と の 間 に 屈 折 率 調 整 領 域 ２ ０ を 設 け る の が 好 ま し い 。 こ の 屈 折 率 調 整 領 域 ２ ０ の 光 学 部 品 １ １ と 接 す る 側 は 、 光 学 部 品 １ １ と 略 等 し い 屈 折 率 を 有 し 、 導 光 部 材 １ ７ 側 に 進 む に つ れ て そ の 屈 折 率 は 変 化 し 、 導 光 部 材 １ ７ と 接 す る 側 は 導 光 部 材 １ ７ と 略 等 し い 屈 折 率 を 有 す る 。
10
20
30
40
50 す な わ ち 、 屈 折 率 調 整 領 域 ２ ０ と 、 光 学 部 品 １ １ 、 も し く は 導 光 部 材 １ ７ と の 境 界 面 に お
け る 屈 折 率 の 差 を 実 質 ０ と し 、 フ レ ネ ル 反 射 を 低 減 し 、 全 反 射 が 発 生 し な い よ う に す る 。 こ の よ う な 屈 折 率 調 整 領 域 ２ ０ を 設 け る こ と に よ り 、 光 学 部 品 １ １ と 導 光 部 材 １ ７ と の 境 界 面 で の 反 射 が 低 減 さ れ 、 光 学 部 品 １ １ か ら 導 光 部 材 １ ７ へ の 光 の 伝 搬 が 十 分 に 行 わ れ る 。
【 ０ ０ ２ ３ 】
こ の 屈 折 率 減 少 領 域 ２ ０ を 設 け る 方 法 と し て は 、 長 さ 方 向 に 屈 折 率 が 変 化 す る 光 フ ァ イ バ を 接 続 す る 、 各 層 毎 に 屈 折 率 を 変 え て ガ ラ ス 層 を 堆 積 さ せ る と い っ た 方 法 が 挙 げ ら れ る が 、 光 学 部 品 １ １ が コ ア ／ ク ラ ッ ド 構 造 を 有 し て い る こ と か ら 、 光 学 部 品 側 の コ ア ２ １ 、 ク ラ ッ ド ２ ２ の 屈 折 率 が 、 光 学 部 品 １ １ の コ ア １ ２ 、 ク ラ ッ ド １ ３ の 屈 折 率 に 略 等 し い 、 長 さ 方 向 に 屈 折 率 が 変 化 す る 光 フ ァ イ バ を 使 用 す る の が 好 ま し い 。
【 ０ ０ ２ ４ 】
ま た 、 図 ３ に 示 し た よ う に 屈 折 率 調 整 領 域 ２ ０ 、 導 光 部 材 １ ７ と も 光 フ ァ イ バ で あ る 場 合 は 、 屈 折 率 調 整 領 域 ２ ０ と し て 使 用 さ れ る 光 フ ァ イ バ の 導 光 部 材 １ ７ に 接 す る 側 の コ ア ２ １ 、 ク ラ ッ ド ２ ２ の 屈 折 率 を 、 導 光 部 材 １ ７ と し て 使 用 さ れ る 光 フ ァ イ バ の コ ア １ ８ 、 ク ラ ッ ド １ ９ の 屈 折 率 に 略 等 し く す る 。 す な わ ち 、 光 フ ァ イ バ １ ４ か ら 導 光 部 材 １ ７ に 至 る ま で の 、 各 部 材 に お け る 屈 折 率 は 、 図 ４ に 示 し た よ う に 変 化 す る 。
【 実 施 例 】 【 ０ ０ ２ ５ 】
光 フ ァ イ バ １ ４ と し て 、 コ ア 径 ２ ０ μ ｍ 、 ク ラ ッ ド 径 ４ ０ ０ μ ｍ 、 Ｎ Ａ ＝ ０ ． ０ ６ の 光 フ ァ イ バ を 用 意 し た 。 こ の 光 フ ァ イ バ １ ４ の コ ア １ ５ の 屈 折 率 は １ ． ４ ５ １ ５ 、 ク ラ ッ ド １ ６ の 屈 折 率 は １ ． ４ ５ で あ る 。 こ の 光 フ ァ イ バ １ ４ は コ ア １ ５ に Ｙ ｂ が 添 加 さ れ て お り 、 フ ァ イ バ レ ー ザ 装 置 の 増 幅 用 光 フ ァ イ バ と し て 使 用 で き る も の で あ る 。
【 ０ ０ ２ ６ 】
こ の 光 フ ァ イ バ １ ４ に 取 り 付 け る 光 学 部 品 １ １ と し て 、 コ ア 径 ２ ０ μ ｍ 、 ク ラ ッ ド 径 ４ ０ ０ μ ｍ 、 長 さ １ ０ ｍ ｍ 、 コ ア １ ２ の 屈 折 率 １ ． ９ 、 ク ラ ッ ド １ ３ の 屈 折 率 １ ． ８ ９ ８ ５ の も の を 使 用 し た 。
こ の 光 学 部 品 １ １ は Ｎ Ａ ＝ ０ ． ０ ７ で あ り 、 Ｎ Ａ ＝ ０ ． ０ ６ の 光 フ ァ イ バ １ ４ に 接 続 さ れ て も 光 の 伝 搬 が ス ム ー ズ に 行 わ れ る 範 囲 で あ る 。
【 ０ ０ ２ ７ 】
以 上 の 光 フ ァ イ バ １ ４ と 光 学 部 品 １ １ を 光 学 接 続 し 、 さ ら に 光 フ ァ イ バ を 使 用 し た 屈 折 率 調 整 領 域 ２ ０ を 介 し て 光 学 部 品 １ １ と レ ー ザ 出 射 用 フ ァ イ バ ９ を 光 学 接 続 し て 、 図 １ と 同 様 の フ ァ イ バ レ ー ザ 装 置 に 組 み 込 ん だ 。 す な わ ち 、 図 １ に お い て 、 Ｆ Ｂ Ｇ ８ の 代 わ り に 光 学 部 品 １ １ と 屈 折 率 調 整 領 域 １ ７ を 使 用 し た 状 態 と な る 。
光 フ ァ イ バ １ ４ と 光 学 部 品 １ １ の 接 続 面 に お け る フ レ ネ ル 反 射 率 は 、 接 続 面 に 対 し て 垂 直 に 入 光 す る 光 で １ ． ８ ％ と な る 。
【 ０ ０ ２ ８ 】
本 発 明 を 使 用 し た フ ァ イ バ レ ー ザ 装 置 の レ ー ザ 照 射 試 験 を 行 っ た と こ ろ 、 安 定 し た レ ー ザ 光 が 得 ら れ 、 本 発 明 の 光 学 部 品 は 、 反 射 膜 、 ミ ラ ー 、 Ｆ Ｂ Ｇ と い っ た 従 来 の 反 射 手 段 と 比 較 し て 遜 色 無 い 反 射 機 能 を 有 し 、 フ ァ イ バ レ ー ザ 装 置 に 使 用 さ れ る 部 品 と し て 十 分 な 性 能 が 確 保 で き て い る こ と が 確 認 で き た 。
【 ０ ０ ２ ９ 】
以 上 の 例 は 、 本 発 明 の 一 例 に 過 ぎ ず 、 本 発 明 の 思 想 の 範 囲 内 で あ れ ば 、 種 々 の 変 更 お よ び 応 用 が 可 能 で あ る こ と は 言 う ま で も な い 。 例 え ば 、 本 発 明 の 光 学 部 品 は 、 使 用 さ れ る フ ァ イ バ レ ー ザ 装 置 な ど に 応 じ て 、 長 さ を 増 減 し た り 、 使 用 材 料 を 変 更 し た り す る な ど 、 種 々 変 形 さ れ て 供 さ れ る こ と は 言 う ま で も な い 。
10
20 ３ 励 起 光 源
４ 励 起 光 ５ 光 結 合 器 ６ Ｆ Ｂ Ｇ
７ 増 幅 用 光 フ ァ イ バ ８ Ｆ Ｂ Ｇ
９ レ ー ザ 出 射 用 光 フ ァ イ バ １ ０ レ ー ザ 光
１ １ 光 学 部 品
１ ２ 光 学 部 品 の コ ア １ ３ 光 学 部 品 の ク ラ ッ ド １ ４ 光 フ ァ イ バ
１ ５ 光 フ ァ イ バ の コ ア １ ６ 光 フ ァ イ バ の ク ラ ッ ド １ ７ 導 光 部 材 （ 光 フ ァ イ バ ） １ ８ 導 光 部 材 の コ ア
１ ９ 導 光 部 材 の ク ラ ッ ド ２ ０ 屈 折 率 調 整 領 域
２ １ 屈 折 率 調 整 領 域 の コ ア ２ ２ 屈 折 率 調 整 領 域 の ク ラ ッ ド
【 図 １ 】
【 図 ２ 】
【 図 ３ 】
