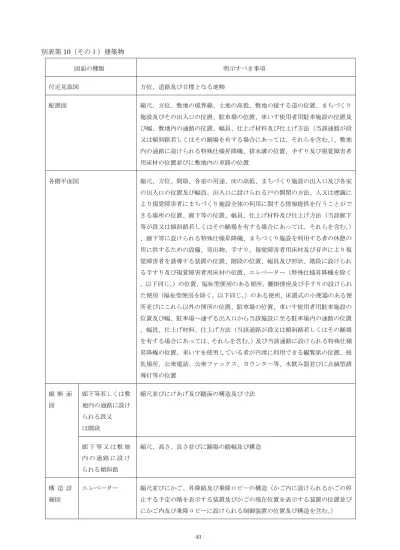

別表第 10（その１）建築物
図面の種類 明示すべき事項 付近見取図 方位、道路及び目標となる地物 配置図 縮尺、方位、敷地の境界線、土地の高低、敷地の接する道の位置、まちづくり 施設及びその出入口の位置、駐車場の位置、車いす使用者用駐車施設の位置及 び幅、敷地内の通路の位置、幅員、仕上げ材料及び仕上げ方法（当該通路が段 又は傾斜路若しくはその踊場を有する場合にあっては、それらを含む。）、敷地 内の通路に設けられる特殊仕様昇降機、排水溝の位置、手すり及び視覚障害者 用床材の位置並びに敷地内の車路の位置 各階平面図 縮尺、方位、間取、各室の用途、床の高低、まちづくり施設の出入口及び各室 の出入口の位置及び幅員、出入口に設けられる戸の開閉の方法、人又は標識に より視覚障害者にまちづくり施設全体の利用に関する情報提供を行うことがで きる場所の位置、廊下等の位置、幅員、仕上げ材料及び仕上げ方法（当該廊下 等が段又は傾斜路若しくはその踊場を有する場合にあっては、それらを含む。） 、廊下等に設けられる特殊仕様昇降機、まちづくり施設を利用する者の休憩の 用に供するための設備、突出物、手すり、視覚障害者用床材及び音声により視 覚障害者を誘導する装置の位置、階段の位置、幅員及び形状、階段に設けられ る手すり及び視覚障害者用床材の位置、エレベーター（特殊仕様昇降機を除く 。以下同じ。）の位置、福祉型便房のある便所、腰掛便座及び手すりの設けられ た便房（福祉型便房を除く。以下同じ。）のある便所、床置式の小便器のある便 所並びにこれら以外の便所の位置、駐車場の位置、車いす使用者用駐車施設の 位置及び幅、駐車場へ通ずる出入口から当該施設に至る駐車場内の通路の位置 、幅員、仕上げ材料、仕上げ方法（当該通路が段又は傾斜路若しくはその踊場 を有する場合にあっては、それらを含む。）及び当該通路に設けられる特殊仕様 昇降機の位置、車いすを使用している者が円滑に利用できる観覧席の位置、授 乳場所、公衆電話、公衆ファックス、カウンター等、水飲み器並びに点滅型誘 導灯等の位置 廊下等若しくは敷 地内の通路に設け られる段又 は階段 縮尺並びにけあげ及び踏面の構造及び寸法 縦 断面 図 廊 下 等 又 は 敷 地 内 の 通 路 に 設 け られる傾斜路 縮尺、高さ、長さ並びに踊場の踏幅及び構造 構 造詳 細図 エレベーター 縮尺並びにかご、昇降路及び乗降ロビーの構造（かご内に設けられるかごの停 止する予定の階を表示する装置及びかごの現在位置を表示する装置の位置並び にかご内及び乗降ロビーに設けられる制御装置の位置及び構造を含む。）便所 縮尺、福祉型便房のある便所の構造、福祉型便房並びに腰掛便座及び手すりの 設けられた便房の構造並びに床置式の小便器の構造 手すり 縮尺、外形、両端部及びわん曲部の構造並びに傾斜路及び階段の両端部の構造 視覚障害者用 床材 縮尺、視覚障害者用床材及び周囲の床材の仕上げ材料、仕上げ方法、色及び形 状 カウンター等 縮尺、カウンター、電話台及びテーブルの構造 水飲み器 縮尺、飲み口及び給水栓の構造及び寸法 点滅型誘導灯等 縮尺並びに誘導灯及び自動火災報知設備等の構造
別表第 10（その２）旅客施設
図面の種類 明示すべき事項 付近見取図 方位、道路及び目標となる地物 配置図 縮尺、方位、敷地の境界線、土地の高低、敷地の接する道の位置、円滑な移動が 確保された経路、当該旅客施設及び円滑な移動が確保された経路と公共用通路の 出入口の位置、施設内の通路の位置、幅員、仕上げ材料及び仕上げ方法（当該通 路が段又は傾斜路若しくはその踊場を有する場合にあっては、それらを含む。）、 エレベーターの位置、排水溝の位置、手すり及び誘導用床材の位置、屋根又はひ さし、誘導案内板の位置 各階平面図 縮尺、方位、間取、各室の用途、床の高低、円滑な移動が確保された経路、当 該旅客施設に設ける出入口の位置及び幅員、改札口の位置及び幅員、通路の位置 、傾斜路の位置及び傾斜路に設けられる手すりの位置、階段の位置及び階段に設 けられる手すりの位置、改札口及び案内所から改札口に至る誘導用床材の位置、 乗車券等販売所（券売機）の位置、乗降場、乗降場の縁端の注意喚起用床材及び 転落防止さくの位置、出入口に設けられる戸の開閉の方法、人又は標識により視 覚障害者に当該旅客施設全体の利用に関する情報提供を行うことができる場所の 位置、誘導用床材及び音声により視覚障害者を誘導する装置の位置、エレベータ ーの位置、当該規則の整備基準を満たす便所及びそれ以外の便所の位置 主要な階段 縮尺並びにけあげ、踏面及びけこみの構造及び寸法 傾斜路 縮尺、高さ、長さ並びに踊場の踏幅及び構造 縦横断面 図エレベーター 縮尺並びにかご、昇降路及び乗降ロビーの構造（かご内に設けられる鏡、手すり 、かごの停止する予定の階を表示する装置及びかごの現在位置を表示する装置の 位置並びにかご内及び乗降ロビーに設けられる制御装置の位置及び構造を含む。 ） 手すり 縮尺、外形、両端部及びわん曲部の構造並びに傾斜路及び階段の両端部の構造 構造詳細 図 視覚障害者用 床材 縮尺、視覚障害者用床材及び周囲の床材の仕上げ材料、仕上げ方法、色及び形状
