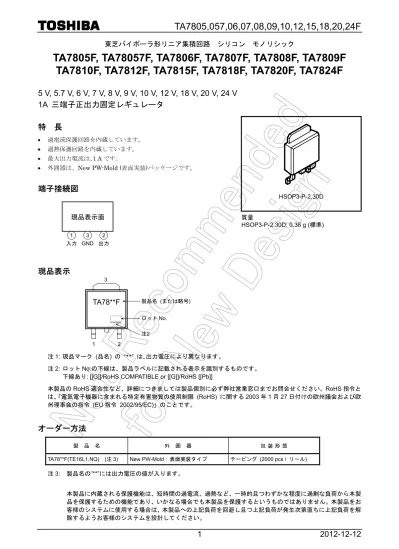

TA7805,057,06,07,08,09,10,12,15,18,20,24F

(1)

東芝バイポーラ形リニア集積回路

シリコンモノリシック

TA7805F, TA78057F, TA7806F, TA7807F, TA7808F, TA7809F

TA7810F, TA7812F, TA7815F, TA7818F, TA7820F, TA7824F

5 V, 5.7 V, 6 V, 7 V, 8 V, 9 V, 10 V, 12 V, 18 V, 20 V, 24 V

1A 三端子正出力固定レギュレータ

特

長

• 過電流保護回路を内蔵しています。

• 過熱保護回路を内蔵しています。

• 最大出力電流は､1 A です。

• 外囲器は、New PW-Mold (表面実装)パッケージです。

端子接続図

現品表示

注

1: 現品マーク (品名) の “**” は､出力電圧により異なります。

注

2: ロット No.の下線は、製品ラベルに記載される表示を識別するものです。

下線あり: [[G]]/RoHS COMPATIBLE or [[G]]/RoHS [[Pb]]

本製品の

RoHS 適合性など、詳細につきましては製品個別に必ず弊社営業窓口までお問合せください。RoHS 指令と

は、

「電気電子機器に含まれる特定有害物質の使用制限 (RoHS) に関する 2003 年 1 月 27 日付けの欧州議会および欧

州理事会の指令 (EU 指令 2002/95/EC)」のことです。

オーダー方法

製品名外囲器包装形態

TA78**F(TE16L1,NQ) (注 3) New PW-Mold : 表面実装タイプテーピング (2000 pcs / リール)

HSOP3-P-2.30D

質量

HSOP3-P-2.30D: 0.36 g (標準)

ロットNo. 注2 製品名 (または略号) 1 2

TA78**F

3 1 出力

現品表示面

3 2 GND 入力

(2)

絶対最大定格

(Ta = 25°C)

項目記号定格単位 TA7805F TA78057F TA7806F TA7807F TA7808F TA7809F TA7810F TA7812F TA7815F 35 TA7818F TA7820F 入力電圧 TA7824F VIN 40 V 出力電流 I_OUT 1 A (Ta = 25°C) 1 消費電力 (Tc = 25°C) PD 10 W 動作接合部温度 Tjopr −30~150 °C 保存温度 Tstg −55~150 °C 接続部温度 T_j 150 °C R21 Q₆ C₁ R16 R19 R20 Q11 R Q17 Q16 R12 R11 R17 R15 Q15 Q₁₄ Q₉ Q8 R14 R3 R10 R2 Q5 Q7 Q₃ Q4 Q2 R1 R4 _R18 R5 R6 R7 Q1 Q10 Q₁₃ Q₁₂ Z1 Z2 3 出力 GND 2

(3)

TA7805F

電気的特性

(特に指定のない場合は､V

IN

= 10 V, I

OUT

= 500 mA, 0°C ≤ T

j

≤ 125°C)

項目記号測定_回路測定条件最小標準最大単位出力電圧 V_OUT 1 T_j = 25°C, IOUT = 100 mA 4.8 5.0 5.2 V 7.0 V ≤ VIN ≤ 25 V ⎯ 3 100 入力安定度 Reg·line 1 T_j = 25°C 8.0 V ≤ VIN ≤ 12 V ⎯ 1 50 mV 5 mA ≤ IOUT ≤ 1.4 A ⎯ 15 100 負荷安定度 Reg·load 1 Tj = 25°C 250 mA ≤ IOUT ≤ 750 mA ⎯ 5 50 mV 出力電圧 V_OUT 1 T_j = 25°C 7.0 V ≤ VIN ≤ 20 V, 5.0 mA ≤ IOUT ≤ 1.0 A 4.75 ⎯ 5.25 V バイアス電流 IB 1 Tj = 25°C, IOUT = 5 mA

⎯

4.2 8.0 mA

バイアス電流変動 ΔIBI 1 7.0 V ≤ V_I_OUT_{= 5 mA, T}IN ≤ 25 V, _j_{= 25°C} ⎯ ⎯ 1.3 mA

出力雑音電圧 V_NO 2 Tj = 25°C, 10 Hz ≤ f ≤ 100 kHz, _I OUT = 50 mA

⎯

50

⎯

μVrms リップル圧縮度 R.R. 3 f = 120 Hz, 10 V ≤ V_I IN ≤ 18 V, OUT = 50 mA, Tj = 25°C 57 73 ⎯ dB 最小入出力間電圧差 VD 1 IOUT = 1.0 A, Tj = 25°C ⎯ 2.0 ⎯ V 出力短絡電流 I_SC 1 T_j = 25°C ⎯ 1.6 ⎯ A 出力電圧温度係数 T_CVO 1 I_OUT = 5 mA ⎯ −0.6 ⎯ mV/°C

TA78057F

電気的特性

(特に指定のない場合は､V

IN

= 10.7 V, I

OUT

= 500 mA, 0°C ≤ T

j

≤ 125°C)

項目記号測定_回路測定条件最小標準最大単位出力電圧 VOUT 1 Tj = 25°C, IOUT = 100 mA 5.47 5.7 5.93 V 7.7 V ≤ VIN ≤ 25 V ⎯ 4 110 入力安定度 Reg·line 1 Tj = 25°C 8.7 V ≤ VIN ≤ 12.7 V ⎯ 2 55 mV 5 mA ≤ IOUT ≤ 1.4 A ⎯ 15 110 負荷安定度 Reg·load 1 T_j = 25°C 250 mA ≤ IOUT ≤ 750 mA ⎯ 5 55 mV 出力電圧 VOUT 1 Tj = 25°C 7.7 V ≤ V_{5.0 mA ≤ I}IN ≤ 20.7 V, OUT ≤ 1.0 A 5.42 ⎯ 5.98 V バイアス電流 I_B 1 T_j = 25°C, IOUT = 5 mA

⎯

4.3 8.0 mA バイアス電流変動 ΔIBI 1 7.7 V ≤ V_I IN ≤ 25 V, OUT = 5 mA, Tj = 25°C ⎯ ⎯ 1.3 mA 出力雑音電圧 VNO 2 Tj = 25°C, 10 Hz ≤ f ≤ 100 kHz, _I OUT = 50 mA

⎯

55

⎯

μVrms リップル圧縮度 R.R. 3 f = 120 Hz, 8.8 V ≤ V_I IN ≤ 18.8 V, OUT = 50 mA, Tj = 25°C 56 72 ⎯ dB 最小入出力間電圧差 V_D 1 I_OUT = 1.0 A, Tj = 25°C ⎯ 2.0 ⎯ V 出力短絡電流 ISC 1 Tj = 25°C ⎯ 1.5 ⎯ A 出力電圧温度係数 T_CVO 1 I_OUT = 5 mA ⎯ −0.7 ⎯ mV/°C

(4)

出力電圧 V_OUT 1 T_j = 25°C, IOUT = 100 mA 5.75 6.0 6.25 V 8.0 V ≤ VIN ≤ 25 V ⎯ 4 120 入力安定度 Reg·line 1 T_j = 25°C 9.0 V ≤ VIN ≤ 13 V ⎯ 2 60 mV 5 mA ≤ IOUT ≤ 1.4 A ⎯ 15 120 負荷安定度 Reg·load 1 Tj = 25°C 250 mA ≤ IOUT ≤ 750 mA ⎯ 5 60 mV 出力電圧 V_OUT 1 T_j = 25°C 8 V ≤ VIN ≤ 21 V, 5.0 mA ≤ IOUT ≤ 1.0 A 5.7 ⎯ 6.3 V バイアス電流 IB 1 Tj = 25°C, IOUT = 5 mA

⎯

4.3 8.0 mA

⎯

55

⎯

TA7807F

電気的特性

(特に指定のない場合は､V

IN

= 12 V, I

OUT

= 500 mA, 0°C ≤ T

j

≤ 125°C)

項目記号測定_回路測定条件最小標準最大単位出力電圧 VOUT 1 Tj = 25°C, IOUT = 100 mA 6.72 7.0 7.28 V 9.0 V ≤ VIN ≤ 25 V ⎯ 5 140 入力安定度 Reg·line 1 Tj = 25°C 10 V ≤ VIN ≤ 14 V ⎯ 2 70 mV 5 mA ≤ IOUT ≤ 1.4 A ⎯ 15 140 負荷安定度 Reg·load 1 T_j = 25°C 250 mA ≤ IOUT ≤ 750 mA ⎯ 5 70 mV 出力電圧 VOUT 1 Tj = 25°C 9 .0V ≤ V_{5.0 mA ≤ I}IN ≤ 22 V, OUT ≤ 1.0 A 6.65 ⎯ 7.35 V バイアス電流 I_B 1 T_j = 25°C, IOUT = 5 mA

⎯

60

⎯

μVrms リップル圧縮度 R.R. 3 f = 120 Hz, 12 V ≤ V_I IN ≤ 20 V, OUT = 50 mA, Tj = 25°C 54 70 ⎯ dB 最小入出力間電圧差 V_D 1 I_OUT = 1.0 A, Tj = 25°C ⎯ 2.0 ⎯ V 出力短絡電流 ISC 1 Tj = 25°C ⎯ 1.3 ⎯ A

(5)

TA7808F

電気的特性

(特に指定のない場合は､V

IN

= 14 V, I

OUT

= 500 mA, 0°C ≤ T

j

≤ 125°C)

項目記号測定_回路測定条件最小標準最大単位出力電圧 V_OUT 1 T_j = 25°C, IOUT = 100 mA 7.7 8.0 8.3 V 10.5 V ≤ VIN ≤ 25 V ⎯ 6 160 入力安定度 Reg·line 1 T_j = 25°C 11 V ≤ VIN ≤ 17 V ⎯ 2 80 mV 5 mA ≤ IOUT ≤ 1.4 A ⎯ 12 160 負荷安定度 Reg·load 1 Tj = 25°C 250 mA ≤ IOUT ≤ 750 mA ⎯ 4 80 mV 出力電圧 V_OUT 1 T_j = 25°C 10.5 V ≤ VIN ≤ 23 V, 5.0 mA ≤ IOUT ≤ 1.0 A 7.6 ⎯ 8.4 V バイアス電流 IB 1 Tj = 25°C, IOUT = 5 mA

⎯

4.3 8.0 mA

⎯

70

⎯

μVrms リップル圧縮度 R.R. 3 f = 120 Hz, 14 V ≤ V_I IN ≤ 21.5 V, OUT = 50 mA, Tj = 25°C 53 69 ⎯ dB 最小入出力間電圧差 VD 1 IOUT = 1.0 A, Tj = 25°C ⎯ 2.0 ⎯ V 出力短絡電流 I_SC 1 T_j = 25°C ⎯ 1.1 ⎯ A 出力電圧温度係数 T_CVO 1 I_OUT = 5 mA ⎯ −1.0 ⎯ mV/°C

TA7809F

電気的特性

(特に指定のない場合は､V

IN

= 15 V, I

OUT

= 500 mA, 0°C ≤ T

j

≤ 125°C)

項目記号測定_回路測定条件最小標準最大単位出力電圧 VOUT 1 Tj = 25°C, IOUT = 100 mA 8.64 9.0 9.36 V 11.5 V ≤ VIN ≤ 26 V ⎯ 7.0 180 入力安定度 Reg·line 1 Tj = 25°C 13 V ≤ VIN ≤ 19 V ⎯ 2.5 90 mV 5 mA ≤ IOUT ≤ 1.4 A ⎯ 12 180 負荷安定度 Reg·load 1 T_j = 25°C 250 mA ≤ IOUT ≤ 750 mA ⎯ 4 90 mV 出力電圧 VOUT 1 Tj = 25°C 11.5 V ≤ V_{5.0 mA ≤ I}IN ≤ 24 V, OUT ≤ 1.0 A 8.55 ⎯ 9.45 V バイアス電流 I_B 1 T_j = 25°C, IOUT = 5 mA

⎯

75

⎯

μVrms リップル圧縮度 R.R. 3 f = 120 Hz, 15 V ≤ V_I IN ≤ 22.5 V, OUT = 50 mA, Tj = 25°C 51 67 ⎯ dB 最小入出力間電圧差 V_D 1 I_OUT = 1.0 A, Tj = 25°C ⎯ 2.0 ⎯ V 出力短絡電流 ISC 1 Tj = 25°C ⎯ 1.0 ⎯ A 出力電圧温度係数 T_CVO 1 I_OUT = 5 mA ⎯ −1.1 ⎯ mV/°C

(6)

出力電圧 V_OUT 1 T_j = 25°C, IOUT = 100 mA 9.6 10.0 10.4 V 12.5 V ≤ VIN ≤ 27 V ⎯ 8 200 入力安定度 Reg·line 1 T_j = 25°C 14 V ≤ VIN ≤ 20 V ⎯ 2.5 100 mV 5 mA ≤ IOUT ≤ 1.4 A ⎯ 12 200 負荷安定度 Reg·load 1 Tj = 25°C 250 mA ≤ IOUT ≤ 750 mA ⎯ 4 100 mV 出力電圧 V_OUT 1 T_j = 25°C 12.5 V ≤ VIN ≤ 25 V, 5.0 mA ≤ IOUT ≤ 1.0 A 9.5 ⎯ 10.5 V バイアス電流 IB 1 Tj = 25°C, IOUT = 5 mA

⎯

4.3 8.0 mA

⎯

80

⎯

TA7812F

電気的特性

(特に指定のない場合は､V

IN

= 19 V, I

OUT

= 500 mA, 0°C ≤ T

j

≤ 125°C)

項目記号測定_回路測定条件最小標準最大単位出力電圧 VOUT 1 Tj = 25°C, IOUT = 100 mA 11.5 12.0 12.5 V 14.5 V ≤ VIN ≤ 30 V ⎯ 10 240 入力安定度 Reg·line 1 Tj = 25°C 16 V ≤ VIN ≤ 22 V ⎯ 3 120 mV 5 mA ≤ IOUT ≤ 1.4 A ⎯ 12 240 負荷安定度 Reg·load 1 T_j = 25°C 250 mA ≤ IOUT ≤ 750 mA ⎯ 4 120 mV 出力電圧 VOUT 1 Tj = 25°C 14.5 V ≤ V_{5.0 mA ≤ I}IN ≤ 27 V, OUT ≤ 1.0 A 11.4 ⎯ 12.6 V バイアス電流 I_B 1 T_j = 25°C, IOUT = 5 mA

⎯

90

⎯

(7)

TA7815F

電気的特性

(特に指定のない場合は､V

IN

= 23 V, I

OUT

= 500 mA, 0°C ≤ T

j

≤ 125°C)

項目記号測定_回路測定条件最小標準最大単位出力電圧 V_OUT 1 T_j = 25°C, IOUT = 100 mA 14.4 15.0 15.6 V 17.5 V ≤ VIN ≤ 30 V ⎯ 11 300 入力安定度 Reg·line 1 T_j = 25°C 20 V ≤ VIN ≤ 26 V ⎯ 3 150 mV 5 mA ≤ IOUT ≤ 1.4 A ⎯ 12 300 負荷安定度 Reg·load 1 Tj = 25°C 250 mA ≤ IOUT ≤ 750 mA ⎯ 4 150 mV 出力電圧 V_OUT 1 T_j = 25°C 17.5 V ≤ VIN ≤ 30 V, 5.0 mA ≤ IOUT ≤ 1.0 A 14.25 ⎯ 15.75 V バイアス電流 IB 1 Tj = 25°C, IOUT = 5 mA

⎯

4.4 8.0 mA

⎯

110

⎯

TA7818F

電気的特性

(特に指定のない場合は､V

IN

= 27 V, I

OUT

= 500 mA, 0°C ≤ T

j

≤ 125°C)

項目記号測定_回路測定条件最小標準最大単位出力電圧 VOUT 1 Tj = 25°C, IOUT = 100 mA 17.3 18.0 18.7 V 21 V ≤ VIN ≤ 33 V ⎯ 13 360 入力安定度 Reg·line 1 Tj = 25°C 24 V ≤ VIN ≤ 30 V ⎯ 4 180 mV 5 mA ≤ IOUT ≤ 1.4 A ⎯ 12 360 負荷安定度 Reg·load 1 T_j = 25°C 250 mA ≤ IOUT ≤ 750 mA ⎯ 4 180 mV 出力電圧 VOUT 1 Tj = 25°C 21 V ≤ V_{5.0 mA ≤ I}IN ≤ 33 V, OUT ≤ 1.0 A 17.1 ⎯ 18.9 V バイアス電流 I_B 1 T_j = 25°C, IOUT = 5 mA

⎯

4.5 8.0 mA バイアス電流変動 ΔIBI 1 21 V ≤ V_I IN ≤ 33 V, OUT = 5 mA, Tj = 25°C ⎯ ⎯ 1.0 mA 出力雑音電圧 VNO 2 Tj = 25°C, 10 Hz ≤ f ≤ 100 kHz, _I OUT = 50 mA

⎯

125

⎯

μVrms リップル圧縮度 R.R. 3 f = 120 Hz, 27 V ≤ V_I IN ≤ 32 V, OUT = 50 mA, Tj = 25°C 47 63 ⎯ dB 最小入出力間電圧差 V_D 1 I_OUT = 1.0 A, Tj = 25°C ⎯ 2.0 ⎯ V 出力短絡電流 ISC 1 Tj = 25°C ⎯ 0.4 ⎯ A 出力電圧温度係数 T_CVO 1 I_OUT = 5 mA ⎯ −2.5 ⎯ mV/°C

(8)

出力電圧 V_OUT 1 T_j = 25°C, IOUT = 100 mA 19.2 20.0 20.8 V 23 V ≤ VIN ≤ 35 V ― 15 400 入力安定度 Reg·line 1 T_j = 25°C 26 V ≤ VIN ≤ 32 V ― 5 200 mV 5 mA ≤ IOUT ≤ 1.4 A ― 12 400 負荷安定度 Reg·load 1 Tj = 25°C 250 mA ≤ IOUT ≤ 750 mA ― 4 200 mV 出力電圧 V_OUT 1 T_j = 25°C 23 V ≤ VIN ≤ 35 V, 5.0 mA ≤ IOUT ≤ 1.0 A 19.0 ― 21.0 V バイアス電流 IB 1 Tj = 25°C, IOUT = 5 mA ― 4.6 8.0 mA

バイアス電流変動 ΔIBI 1 23 V ≤ V_I_OUT_{= 5 mA, T}IN ≤ 35 V, _j_{= 25°C} ⎯ ⎯ 1.0 mA

⎯

135

⎯

TA7824F

電気的特性

(特に指定のない場合は､V

IN

= 33 V, I

OUT

= 500 mA, 0°C ≤ T

j

≤ 125°C)

項目記号測定_回路測定条件最小標準最大単位出力電圧 VOUT 1 Tj = 25°C, IOUT = 100 mA 23.0 24.0 25.0 V 27 V ≤ VIN ≤ 38 V ⎯ 18 480 入力安定度 Reg·line 1 Tj = 25°C 30 V ≤ VIN ≤ 36 V ⎯ 6 240 mV 5 mA ≤ IOUT ≤ 1.4 A ⎯ 12 480 負荷安定度 Reg·load 1 T_j = 25°C 250 mA ≤ IOUT ≤ 750 mA ⎯ 4 240 mV 出力電圧 VOUT 1 Tj = 25°C 27 V ≤ V_{5.0 mA ≤ I}IN ≤ 38 V, OUT ≤ 1.0 A 22.8 ⎯ 25.2 V バイアス電流 I_B 1 T_j = 25°C, IOUT = 5 mA

⎯

4.6 8.0 mA バイアス電流変動 ΔIBI 1 27 V ≤ V_I IN ≤ 38 V, OUT = 5 mA, Tj = 25°C ⎯ ⎯ 1.0 mA 出力雑音電圧 VNO 2 Tj = 25°C, 10 Hz ≤ f ≤ 100 kHz, _I OUT = 50 mA

⎯

150

⎯

(9)

測定回路

1 および標準応用回路

測定回路

2 V

NO

測定回路

3 R.R.

オシロスコープ

TA78xxF

1

3

0.33 μF 0.1 μF

2

eO V_IN IO ～ e_i= 1 VP-P f = 120 HZ L ≤ 30 cm L R.R= 20 log (dB)_eei o

TA78xxF

1

3

0.33 μF 0.1 μF

2

VO V_IN IO A A V V フィルタ 10 HZ~ 1 0 0 k HZ ノイズメータ

TA78xxF

1

3

0.33 μF 0.1 μF 10 μF

2

VOUT VIN l_OUT RL IB

- +

(10)

周囲温度 Ta (°C ) 最大許容損失 P D max . (W 0 2 4 6 10 8 0 20 40 60 80 100 120 140 160 リフローはんだ付けセラミック基板 50 mm x 50 mm x 0.8 (t) mm 30 mm x 30 mmx 0.8 (t) mm 単体

(11)

(12)

(13)

使用上の注意

(1) GND に対し､入出力端子に負電圧を印加しないようにしてください。

(2) 入力端子に絶対最大定格を越えるサージ電圧が印加されたり､出力端子に入力端子電圧以上の電圧が印加され

ると､破壊する場合があります。特に後者の場合は注意が必要です。また､正常使用状態で入力端子が

GND とシ

ョートすると､出力端子電圧は入力電圧(GND 電位)より高くなり､出力端子に接続されているケミコンの電荷が

入力側に流れ込み､破壊を招く場合があります。

以上のような場合は､下図のようにツエナーダイオード､一般シリコンダイオードを接続し対策してください。

(3) 入力電圧が高すぎる場合､シリーズ型レギュレータである 3 端子レギュレータは消費電力が増加し､接合部温度

の上昇を招きます。このような場合は入力に電力制限抵抗

RSD を接続し､IC の消費電力を下げ､接合部温度上

昇を下げて使用することを推奨します。

(4) 入力端子-GND 間､出力端子-GND 間にはそれぞれコンデンサを接続してください。プリントパターン､結線のひ

きまわしなど配線状態によってこの値については調整が必要です。特に高低温時においても問題のないよう十

分検討された上決定してください。

なお､入力電圧､出力電流､温度､コンデンサの種類などの外部条件によっては

IC が発振する場合もありますので､

最終的にはお客様のご使用になるセットで実際に動作確認の上､コンデンサを選定してください。

また､コンデンサ選定の際には､経年変化によるコンデンサ特性の変動も十分に考慮してください。

(5) パワーモールドパッケージの樹脂部は､縦 5.5 mm､横 6.5 mm､厚み 2.3 mm と相当品の TO-220 に比べ小形です。

また､GND フィンが直接外部にでており､セラミック基板に直接はんだ付けをすることにより消費電力を大き

く取れます。

放熱設計上高信頼性を得るためには､一般的に最大接合部温度(Tj=150℃ MAX)の 20%以上のディレーティング

が必要です。

IC の消費電力 P

D

は下式で示されます。

P

D

= (V

IN’

– V

OUT

) ･ l

OUT

+ V

IN’

・I

B

V

IN’

が下がりすぎて、IC に必要な最低電圧以下となりますと、リップルの増加、入出力レギュレーションの

悪化、場合によっては寄生振動を起こします。

R

SD

の抵抗値決定にあたっては、下式を参考にして余裕を考慮して設計してください。

R

SD

<

V

_l

IN

− V

IN’ OUT

+ I

B

TA78xxF

1

3

2

VOUT V_IN I_B V_IN’ lOUT R_SD

TA78xxF

1

3

2

V_OUT VIN V_Z V_Z> VIN 出力サージおよび入力ショート保護用ダイオード入力サージ保護用ダイオード

(14)

本製品の過電流保護回路は短時間且つわずかな程度に過剰な電流から一時的に本製品を保護するものであり、ど

のような場合でも本製品を保護するわけではありません。過電流保護動作後は直ちに過電流状態を解除するよう

お願いします。絶対最大定格を超えた場合など、ご使用方法や状況により、過電流保護回路が正常に動作しなか

ったり、動作する前に本製品が破壊したりすることがあります。

• 過熱保護

過熱保護回路は短時間且つわずかな程度に過剰な熱から一時的に本製品を保護するものであり、どのような場合

でも本製品を保護するわけではありません。過熱保護動作後は、速やかに過熱状態を解除するようお願いします。

絶対最大定格を超えて使用した場合など、ご使用法や状況により、過熱保護回路が正常に動作しなかったり、動

作する前に本製品が破壊したりすることがあります。

(15)

外形図

HSOP3-P-2.30D Unit:

mm
