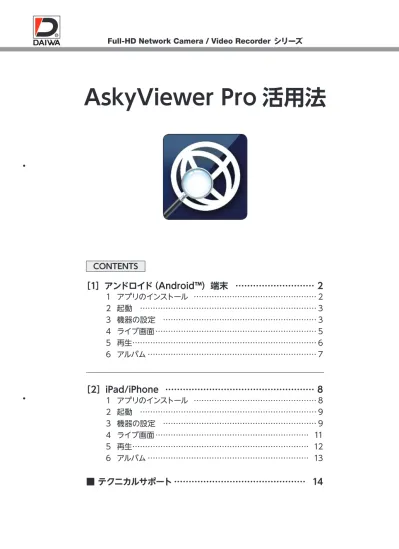

Full-HD Network Camera / Video Recorder シリーズ
AskyViewer Pro 活用法
［1］アンドロイド（Android™）端末… ……… 2
1 アプリのインストール ……… 2
2 起動 ……… 3
3 機器の設定 ……… 3
4 ライブ画面 ……… 5
5 再生 ……… 6
6 アルバム ……… 7
［2］iPad/iPhone… ……… 8
1 アプリのインストール ……… 8
2 起動 ……… 9
3 機器の設定 ……… 9
4 ライブ画面 ……… 11
5 再生 ……… 12
6 アルバム ……… 13
■…テクニカルサポート……… 14
CONTENTS
［1］アンドロイド（Android™）端末
［1］…
1… アプリのインストール
1. アプリのインストールを行います。
最初に Play ストアのアイコンをタップすると、Google Play（図 A）が起動します。 上部の検索入力欄をタップし、[askyviewer Pro] と入力します。（図 B） 2. Askyviewer Pro が表示されたらタップします。（図 C） インストール画面に移りますので、 右にある［インストール］ボタンをタップします。（図 D） 3. 端末の設定によっては同意を確認する画面が表示されますので [ 同意する ] ボタンをタップします。 インストールが終了すると、右側に［開く］ボタンが表示されますので、タップします。（図 E） 図 F の画面が起動すれば、インストール作業は正常に完了しました。 図 F 図 A 図 B 図 C 図 D 図 E
［1］…
2… 起動
［1］…
3… 機器の設定
…
3-1 IP カメラの設定
［カメラ］ボタンをタップします。（図 H） IP カメラを設定するために画面下の 3 つのボタンを操作します。（図 I） a. IP カメラの登録［New Device］ボタンをタップします。P2P 登録は未対応ですので［Normal］をタップして
IP カメラを登録してください。（図 J-1） 機器の［名前］［アドレス］［ポート］［アカウント］［パスワード］を入力し、 ［新規保存］ボタンをタップします。（図 J-2） カメラがリストに表示されれば、登録完了です。（図 K） 図 G Askyviewer Pro のアイコン（図 G）をタップします。 図 K 図 H 図 I 図 J-1 タップする 図 J-2 タップする
b. IP カメラ検索
［LAN Search］ボタンをタップします。同じ LAN 内にある IP カメラが表示されます。（図 L）
モニタしたいカメラをタップし、［新規保存］ボタンをタップすれば、登録完了です。（図 M） c. 分割表示 ［Views］ボタンをタップします。 登録されている IP カメラを分割表示でモニタすることができます。（図 N）
［1］…
3-2. NVR の設定
［NVR］ボタンをタップします。（図 O）NVR をモニタするために画面下の 2 つのボタンを操作します。（図 P） 操作方法は、1-3-1 IP カメラの設定の a ～ c を参照してください。 図 N 図 L タップする 図 M タップする 図 O 図 P タップする タップする［1］…
4… ライブ画面
図 Q 図 R［1］…
4-1 IP カメラ
IP カメラの設定が完了した後に、モニタ するカメラをタップすると、ライブ画面 に移ります。（図 Q） 画面操作は、画面下にある 9 個のボタ ンにより行います。（図 R）［1］…
4-2. NVR
NVR の設定が完了した後に、モニタす る NVR をタップすると、ライブ画面に 移ります。（図 S） 次にカメラ画面をタップすると、カメラ のライブ画面に移ります。（図 T） 画面操作は、画面下の 10 個のボタンに より行います。 チャンネルを切換えます。 画面の解像度を切換えます。 IP カメラが記録した映像を再生します。（IP カメラに 挿入したSDカードに録画されている場合のみ有効。） マイク入力の有効 / 無効を切換えます。 チャンネルを切換えます。 画面の解像度を切換えます。 イベント検索 :NVR が記録した映像をイベント 毎に検索します。 日付検索 : NVR が記録した映像を日付毎に検索します。 PTZ カメラの操作を行います。 拡声の有効 / 無効を切換えます。 リレー出力の有効 / 無効を切換えます。 画面をキャプチャします。 SD カードに録画します。 マイク入力の有効 / 無効を切換えます。 PTZ カメラの操作を行います。 拡声の有効 / 無効を切換えます。 リレー出力の有効 / 無効を切換えます。 画面をキャプチャします。 SD カードに録画します。 図 S 図 T［1］…
5… 再生
…
5-1 IP カメラ
IP カメラに録画されたデータを再生するには、ライブ画面右下の［SD カード］ボタンをタップします。 次に、再生する日時をタップすると再生を開始します。（図 U）［1］…
5-2 NVR
a. イベント再生 NVR に録画されたデータをイベント再生するには、ライブ画面右下の［Events Search］ボタンをタップします。 次に、検索範囲の日時を入力しイベントの種類を選択します。 再生する日時をタップすると再生を開始します。（図 V） 図 U 図 Vb. 日時再生 NVR に録画されたデータを日時再生するには、ライブ画面右下の［Time Search］ボタンをタップします。 次に、再生する日時をセットし をタップすると、再生を開始します。（図 W）
［1］…
6… アルバム
［アルバム］ボタンをタップすると、スナップショットでキャプチャした画像を閲覧することができます。（図 X） 画像を切換えるときは、画面をフリックします。 図 X 図 W［2］iPad/iPhone
［2］…
1… アプリのインストール
1. アプリのインストールを行います。 最初に App Store のアイコン（図 A）をタップすると、App Store が起動します。 右上の検索欄をタップし、[askyviewer Pro] と入力します。（図 B） 2. AskyViewer Pro が表示されたらタップします。（図 C） インストール画面に移りますので、［インストール］ボタンをタップします。（図 D） 3. インストールが終了すると、［開く］ボタンが表示されますので、タップします。（図 E） 図 F の画面が起動すれば、インストール作業は正常に完了しました。 図 C 図 D 図 F 図 B 図 A 図 E［2］…
2… 起動
AskyViewer Pro のアイコン（図 G）をタップします。［2］…
3… 機器の設定
…
3-1 IP カメラの設定
［カメラ］ボタンをタップします。（図 H） IP カメラを設定するために画面下の 3 つのボタンを操作します。（図 I） a. IP カメラの登録 ［カメラ追加］ボタンをタップします。P2P 登録は未対応ですので［Normal］をタップして IP カメラを登録してください。（図 J-1）機器の [ 名前 ][ アドレス ][ ポート ][ アカウント ][ パスワード ] を入力し、 ［新規保存］ ボタンをタップします。（図 J-2） カメラがリストに表示されれば、登録完了です。（図 K） 図 I 図 H 図 K 図 J-2 タップする 図 G タップする 図 J-1 タップするb. IP カメラ検索 ［検索］ボタンをタップします。 同じ LAN 内にある IP カメラが表示されます。（図 L） モニタしたいカメラをタップし、［新規保存］ボタンをタップすれば、登録完了です。（図 M） c. 分割表示 ［表示］ボタンをタップします。 登録されている IP カメラを分割表示でモニタすることができます。（図 N）
［2］…
3-2 NVR の設定
［NVR］ボタンをタップします。（図 O） NVR をモニタするために画面下の 2 つのボタンを操作します。（図 P） 操作方法は、IP カメラの設定 2-3-1 の a ～ c を参照してください。 図 N 図 L タップする 図 M タップする 図 P タップする タップする 図 O［2］…
4… ライブ画面
図 R 図 Q チャンネルを切換えます。 画面の解像度を切換えます。 IP カメラが記録した映像を再生します。（IP カメラに 挿入したSDカードに録画されている場合のみ有効。） マイク入力の有効 / 無効を切換えます。 チャンネルを切換えます。 画面の解像度を切換えます。 イベント検索 :NVR が記録した映像をイベント 毎に検索します。 日付検索 : NVR が記録した映像を日付毎に検索します。 PTZ カメラの操作を行います。 拡声の有効 / 無効を切換えます。 リレー出力の有効 / 無効を切換えます。 画面をキャプチャします。 SD カードに録画します。 マイク入力の有効 / 無効を切換えます。 PTZ カメラの操作を行います。 拡声の有効 / 無効を切換えます。 リレー出力の有効 / 無効を切換えます。 画面をキャプチャします。 SD カードに録画します。［2］…
4-1 IP カメラ
IP カメラの設定が完了した後に、モニ タするカメラをタップすると、ライブ画 面に移ります。（図 Q） 画面操作は、画面下にある 9 個のボタ ンにより行います。（図 R）［2］…
4-2 NVR
NVR の設定が完了した後に、モニタす る NVR をタップすると、ライブ画面に 移ります。（図 S） 次にカメラ画面をタップすると、カメラ のライブ画面に移ります。（図 T） 画面操作は、画面下の 10 個のボタンに より行います。 図 S 図 T［2］…
5… 再生
…
5-1 IP カメラ
IP カメラに録画されたデータを再生するには、ライブ画面右下の［SD カード］ボタンをタップします。 次に、再生する日時をタップすると再生を開始します。（図 U）［2］…
5-2 NVR
a. イベント再生 NVR に録画されたデータをイベント再生するには、ライブ画面右下の［イベント検索］ボタンをタップします。 次に、検索範囲の日時を入力しイベントの種類を選択します。 ボタンをタップすると検索結果が表示されます。再生する日時をタップすると再生を開始します。（図 V） 図 U 図 Vb. 日時再生 NVR に録画されたデータを日時再生するには、ライブ画面右下の［日時検索］ボタンをタップします。 次に、再生する日時をセットし をタップすると、再生を開始します。（図 W）
［2］…
6… アルバム
［アルバム］ボタンをタップすると、スナップショットでキャプチャした画像を閲覧することができます。 サムネイル画像をタップすると画像が表示されます。（図 X） 画像を切換えるときは、画面をフリックします。 図 W 図 X201707 本社・企画営業本部 /TEL.044-396-0396 FAX.044-396-2253 〒212-0058 神奈川県川崎市幸区鹿島田3-7-10 DAIWAビル http://www.daiwa-industry.co.jp
