FUJITSU Storage
ETERNUS DX
構築ガイド（サーバ接続編）
ファイバチャネル/
ETERNUS DX80 S2/DX90 S2, ETERNUS DX410 S2/DX440 S2,
ETERNUS DX8100 S2/DX8700 S2 ディスクストレージシステム 設定用
P3AM-5332-16Z0はじめに
本書は、ETERNUS DX を、各 OS (Solaris OS, HP-UX, AIX, Windows®, Linux, VMware ESX, PAN
Manager, Citrix® XenServer®, Oracle Linux, Oracle VM Server for x86) が動作するサーバにファイバ
チャネル接続して使用するために必要な作業について説明しています。 本書は、ETERNUS DX、サーバ、OS、ファイバチャネルカード、およびドライバソフトウェアの説 明書と併せてご使用ください。 なお、本書に記載している製品の商標、製品名などの表記については、『構築ガイド（サーバ接続編） 表記について』を参照してください。OS がサポートするストレージシステムについては、ETERNUS DX のサポート組み合わせ表を参照してください。 第16 版 2018 年 4 月
本書の内容と構成
本書は以下に示す2 章から構成されています。 •「第1 章 作業の流れ」(6 ページ) ETERNUS DX を設定する場合の作業の流れについて説明しています。 •「第2 章 ETERNUS DX の設定」(8 ページ) ETERNUS DX の設定について説明しています。目次
第
1 章 作業の流れ
6
第
2 章 ETERNUS DX の設定
8
2.1 共通設定項目 ...8
2.1.1 サーバとの接続形態に関する設定（FC ポートパラメーター設定）... 8 2.1.2 サーバがアクセスする LUN のグループ作成（LUN グループ設定） ... 10 2.1.3 ホストレスポンス設定 ... 102.1.4 ETERNUS DX8000 S2 series で ETERNUS Multipath Driver を使用する場合のホストレスポンス設定.... ... 11 2.1.5 CA ポートグループ設定 ... 11 2.1.6 アクセスするファイバチャネルカードが持つ WWN の登録（FC ホスト設定） ... 12 2.1.7 LUN グループ関連付け設定（ホストアフィニティ設定） ... 12
2.2 固有設定項目 ...13
2.2.1 CA リセットグループ設定 ... 13 2.2.2 サブシステムパラメーターの設定 ... 132.3 WWN 確認 ...13
表目次
表 2.1 FC ポートパラメーター設定（FC-AL 接続の場合） ... 8 表 2.2 転送速度設定値（FC-AL 接続の場合） ... 9 表 2.3 FC ポートパラメーター設定（Fabric 接続の場合）... 9 表 2.4 転送速度設定値（Fabric 接続の場合）... 9 表 2.5 ホストレスポンス設定... 10第
1 章
作業の流れ
本書は、『構築ガイド（サーバ接続編） ファイバチャネル用』の各OS 用に記載されている作業工程 のうち、「ETERNUS DX の設定」の作業 を行う際に使用します。 使用しているドキュメント •『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルスイッチ設定用』 •『ファイバチャネルスイッチ Fabric OS 管理者ガイド』 •『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用』•『ETERNUS Web GUI ユーザーズガイド』 作業の流れ FC ポートパラメーター設定 サーバとの接続形態に関する設定を行います。 •「2.1.1 サーバとの接続形態に関する設定（FC ポートパラメーター設定）」(8 ページ) LUN グループ設定 サーバがアクセスするLUN のグループを作成します。 •「2.1.2 サーバがアクセスする LUN のグループ作成（LUN グループ設定）」(10 ページ) ホストレスポンス設定 接続環境（条件）に応じて、ホストレスポンスの設定を行います。 •「2.1.3 ホストレスポンス設定」(10 ページ)
CA ポートグループ設定 CA タイプに応じて、ポートをグループ化します。 •「2.1.5 CA ポートグループ設定」(11 ページ) FC ホスト設定 アクセスするファイバチャネルカードが持つWWN の登録を行います。 •「2.1.6 アクセスするファイバチャネルカードが持つ WWN の登録（FC ホスト設定）」(12 ページ) ホストアフィニティ設定 FC ホスト、CA ポートグループ、および LUN グループの関連付けを行います。 •「2.1.7 LUN グループ関連付け設定（ホストアフィニティ設定）」(12 ページ) 固有設定 使用するOS や接続環境に応じて、必要な項目を設定します。 •「2.2 固有設定項目」(13 ページ) WWN 確認 サーバとの接続時に必要となる情報を確認します。 •「2.3 WWN 確認」(13 ページ) 本書を使用した作業（ETERNUS DX の設定作業）が終わったら、『構築ガイド（サーバ接続編） ファイバチャネル用』の各OS 用に記載されている、次の作業工程に進んでください。 第1 章 作業の流れ
第
2 章
ETERNUS DX の設定
2.1
共通設定項目
接続環境にかかわらず、すべてのOS で設定が必要となる項目です。
ETERNUS Web GUI の操作方法や設定方法については、『ETERNUS Web GUI ユーザーズガイド』を 参照してください。
2.1.1
サーバとの接続形態に関する設定（FC ポートパラメーター設定）
以下の内容について、接続環境に合わせて設定してください。記載のない設定項目については、初期 値（Default 値）を使用してください。 • ファイバチャネルスイッチと接続する場合、「Fabric 接続」を選択します。 • ファイバチャネルカードと直結する場合、「FC-AL 接続」を選択します。ただし、最大転送速度が16Gbit/s のファイバチャネルカードと直結して、16Gbit/s の転送速度で使用する場合は、「Fabric 接 続」を選択します。
表 2.1 FC ポートパラメーター設定（FC-AL 接続の場合）
設定項目 Solaris OS
HP-UX, AIX, Windows®, Linux,
VMware ESX, PAN Manager, Citrix XenServer, Oracle Linux, Oracle VM Server for x86 接続形態 FC-AL Loop-ID 設定 手動 Loop-ID 0x10 以上の任意 （0x7D は設定しないでください） 0x00 転送速度 下表参照(*1) FC フレームサイズ 2048 Reset Scope I_T_L Chip リセット時のリザベーション解
除
*1: 下表を参照し、適切な数値を設定してください。なお、「Auto Negotiation」には設定しないでく ださい。 表 2.2 転送速度設定値（FC-AL 接続の場合） ファイバチャネルカード の最大転送速度 転送速度設定値 最大16Gbit/s の転送速度 対応CA 最大8Gbit/s の転送速度対 応CA 最大4Gbit/s の転送速度対 応CA
16Gbit/s — 8Gbit/s 4Gbit/s
8Gbit/s 8Gbit/s 8Gbit/s 4Gbit/s 4Gbit/s 4Gbit/s 4Gbit/s 4Gbit/s
2Gbit/s — 2Gbit/s 2Gbit/s
表 2.3 FC ポートパラメーター設定（Fabric 接続の場合）
設定項目 設定値
接続形態 Fabric
転送速度 下表参照(*1)
FC フレームサイズ 2048
Reset Scope I_T_L
Chip リセット時のリザベーション解除 無効にする *1: 下表を参照し、適切な数値を設定してください。 表 2.4 転送速度設定値（Fabric 接続の場合） ファイバチャネルスイッ チの最大転送速度 転送速度設定値 最大16Gbit/s の転送速度 対応CA 最大8Gbit/s の転送速度対 応CA 最大4Gbit/s の転送速度対 応CA
16Gbit/s 16Gbit/s (*1) 8Gbit/s 4Gbit/s 8Gbit/s 8Gbit/s 8Gbit/s 4Gbit/s 4Gbit/s 4Gbit/s 4Gbit/s 4Gbit/s
2Gbit/s — 2Gbit/s 2Gbit/s
*1: Brocade 社製の転送速度が 16Gbit/s のファイバチャネルカードと直結する場合は、「Auto
Negotiation」を選択してください。 Fabric 接続を行う場合には、事前準備、およびファイバチャネルスイッチの設定作業を必ず行って ください。設定については、『構築ガイド（サーバ接続編） ファイバチャネル/ファイバチャネルス イッチ設定用』および『ファイバチャネルスイッチ Fabric OS 管理者ガイド』を参照してください。 第2 章 ETERNUS DX の設定 2.1 共通設定項目
2.1.2
サーバがアクセスする
LUN のグループ作成（LUN グループ設定）
サーバがアクセスするLUN のグループを作成してください。詳細は、『ETERNUS Web GUI ユーザー
ズガイド』の「接続性管理」を参照し、設定してください。
OS のバージョンによっては、LUN グループを LUN0 から割り当てないと、サーバから ETERNUS DX を認識できないことがあります。その場合には、LUN0 から昇順に LUN グループを割り当てて ください。
2.1.3
ホストレスポンス設定
サーバが、ETERNUS DX に対して行うハードウェア処理に適合させるために、 ETERNUS DX のホス トレスポンス設定をする必要があります。また、ホストレスポンス設定は、サーバを接続する前に行っ ておく必要があります。 OS ごとに記載されている条件に従い、設定してください。 ただし、記載のない設定項目については、初期値（Default 値）を使用してください。• ETERNUS SF Storage Cruiser を利用してアクセスパスを設定した場合、FC ホストに対するホス トレスポンスは初期値に設定されます。そのため、アクセスパスの設定を行ったあとにホストレ スポンスの設定を行ってください。
• 最新ファームウェア版数を適用した場合、「Windows EMPD」、「Linux EMPD」、「Solaris EMPD」、 「Others」は選択できません。「Default」を選択して設定してください。 なお、既存の設定は表示されますが変更不要です。 表 2.5 ホストレスポンス設定 OS 条件 選択するホストレスポンス 設定項目 設定値 Solaris (*1) 以下の条件をすべて満たす 場合 • MPxIO（OS 標準マルチパ スドライバ）を使用してい る • マルチパス診断プログラ ム（またはEnhanced Support Facility 5.1 以降） をインストールしている なし （ホストレスポンスを 新規作成する） Reservation Conflict Response for Test Unit Ready Conflict センス・データ変換 4/*/* g 6/*/* B/*/* g 6/*/* 上記以外のMPxIO を使用 している場合 Solaris MPxIO – –
ETERNUS Multipath Driver Default – – 第2 章 ETERNUS DX の設定

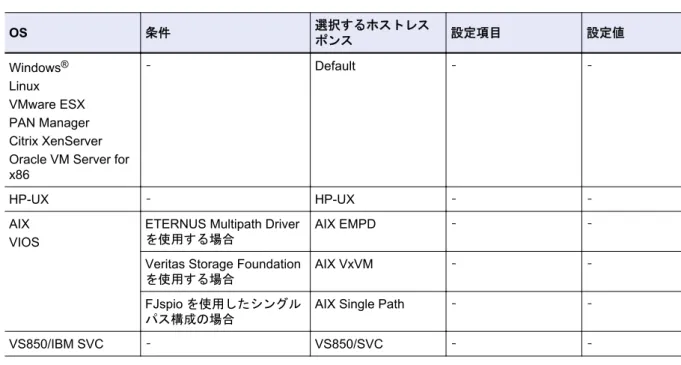

OS 条件 選択するホストレスポンス 設定項目 設定値 Windows® Linux VMware ESX PAN Manager Citrix XenServer Oracle VM Server for x86
– Default – –
HP-UX – HP-UX – –
AIX VIOS
ETERNUS Multipath Driver を使用する場合
AIX EMPD – –
Veritas Storage Foundation を使用する場合
AIX VxVM – –
FJspio を使用したシングル パス構成の場合
AIX Single Path – –
VS850/IBM SVC – VS850/SVC – –
*1: 富士通製のファイバチャネルカードに対して、Oracle 社製のドライバを使用する製品があります。
『構築ガイド（サーバ接続編） ファイバチャネル/Oracle Solaris 用』の留意事項および「Oracle 社製ドライバを必要とするファイバチャネルカード一覧」を参照し、使用するドライバをよく確 認してください。
2.1.4
ETERNUS DX8000 S2 series で ETERNUS Multipath Driver を使用する
場合のホストレスポンス設定
ETERNUS DX8000 S2 series で ETERNUS Multipath Driver を使用する構成では、性能向上のため TPG Referrals 機能の使用を推奨します。
TPG Referrals 機能を使用するには、新規にホストレスポンスを追加し、設定を行う必要があります。
「2.1.3 ホストレスポンス設定」(10 ページ)で選択したホストレスポンスにより、設定内容は以下のよ うに異なります。
表 2.6 TPG Referrals 機能を使用する場合のホストレスポンス設定(ETERNUS DX8000 S2 series) 選択したホストレスポンス名 設定内容
AIX EMPD Reservation Conflict Response for Test Unit Ready：Conflict Host Specific Mode：AIX Mode
TPG Referrals：有効にする
上記以外の項目については、「Default」と同様です。 Default TPG Referrals モード：有効にする
上記以外の項目については、『ETERNUS Web GUI ユーザーズガイド』の「ホス トレスポンス追加」での推奨パターンと同様です。
なお、ETERNUS Multipath Driver での TPG Referrals 機能のサポート状況については、各マルチパス ドライバのサポート情報をご確認ください。
2.1.5
CA ポートグループ設定
FC ポートグループを新規に作成し、メンバーとなるポートを登録します。FC ポートグループとは、 CA タイプが FC で指定したホストグループと接続されるポートをグループ化したものです。FC ポー トグループごとにホストアフィニティを設定します。 第2 章 ETERNUS DX の設定 2.1 共通設定項目2.1.6
アクセスするファイバチャネルカードが持つ
WWN の登録（FC ホスト設
定）
ETERNUS DX にアクセスするサーバに搭載されているファイバチャネルカード WWN を ETERNUS DX に登録してください。同時に「2.1.3 ホストレスポンス設定」(10 ページ)で登録したホストレスポ ンスNo.を WWN に対して設定してください。 WWN を登録し、あとで説明するホストアフィニティグループ設定を行うことで、サーバごとに ETERNUS DX に対してアクセス制限（セキュリティ）を設定することができます。2.1.7
LUN グループ関連付け設定（ホストアフィニティ設定）
ホストアフィニティ設定で、登録されたFC ホスト(WWN) 、CA ポートグループ、LUN グループの対 応付けを行い、 アクセス可能な LUN を指定することで、各サーバから ETERNUS DX へのアクセス制 限を設定できます。詳細は、『ETERNUS Web GUI ユーザーズガイド』の「接続性（基本情報）」を参照し、設定してくだ
さい。 • マルチパス構成、クラスタ構成などの複数のポートに対して同一構成のLUN を認識させる場合 は、同じLUN グループを定義するように設定を追加してください。 • WWN とファイバチャネルカードの 1 対 1 の対応が把握できていない場合は、ホストアフィニ ティ設定を正しく実施できない場合があります。このような場合は、サーバからETERNUS DX の論理ディスクを認識可能となるまで、ETERNUS DX に対する設定が繰り返し必要になることが あります。 第2 章 ETERNUS DX の設定 2.1 共通設定項目
2.2
固有設定項目
使用するOS や接続環境により、設定が必要な項目があります。 それぞれに記載されている条件をよく確認して、設定してください。2.2.1
CA リセットグループ設定
初期状態ではすべてのポートが1 つのリセットグループとして設定されています。そのため、リセッ トグループの設定を変更する必要はありません。2.2.2
サブシステムパラメーターの設定
2.2.2.1
Load Balance（HP-UX 接続の場合のみ）
サブシステムパラメーター設定では、Load Balance（装置の過負荷時のリトライを要求するセンス応 答）の設定を「無効にする」にしてください。 HP-UX サーバの場合、センス応答を抑止しないとホストに不適切なログが記録されることがあるた め、Load Balance を無効（センス応答を抑止する）に設定します。なお、Load Balance の設定を変更しても、HP-UX 以外のサーバへの影響はほとんどありません。
2.2.2.2
アクセスを許可しないホストからの
INQUIRY を拒否
Veritas Volume Manager (VxVM)の Dynamic Multipathing (DMP)機能を使用する場合にのみ、「有効に する」をオンにしてください。
2.3
WWN 確認
サーバとの接続時に必要となる情報（ETERNUS DX の WWN）を、ETERNUS Web GUI で確認して おいてください。
第2 章 ETERNUS DX の設定 2.2 固有設定項目
