( i )
防
衛
庁
規
格
Ｎ Ｄ Ｓ
F
8 7 6 4 E
艦
船
用
水
密
電
線

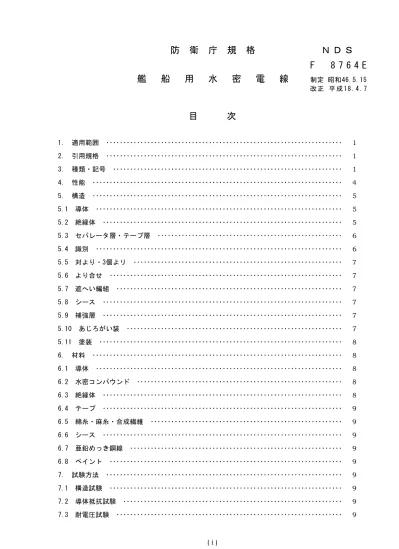

制定 昭和46.5.15 改 正 平 成 18.4.7目 次
1. 適用範囲 ･････････････････････････････････････････････････････････････････････ 1 2. 引用規格 ･････････････････････････････････････････････････････････････････････ 1 3. 種類・記号 ･･･････････････････････････････････････････････････････････････････ 1 4. 性能 ･････････････････････････････････････････････････････････････････････････ 4 5. 構造 ･････････････････････････････････････････････････････････････････････････ 5 5.1 導体 ････････････････････････････････････････････････････････････････････････ 5 5.2 絶縁体 ･･････････････････････････････････････････････････････････････････････ 5 5.3 セパレータ層・テープ層 ･･････････････････････････････････････････････････････ 6 5.4 識別 ････････････････････････････････････････････････････････････････････････ 6 5.5 対より・3個よリ ･････････････････････････････････････････････････････････････ 7 5.6 より合せ ････････････････････････････････････････････････････････････････････ 7 5.7 遮へい編組 ･･････････････････････････････････････････････････････････････････ 7 5.8 シース ･･････････････････････････････････････････････････････････････････････ 7 5.9 補強層 ･･････････････････････････････････････････････････････････････････････ 7 5.10 あじろがい装 ･･･････････････････････････････････････････････････････････････ 7 5.11 塗装 ･･･････････････････････････････････････････････････････････････････････ 8 6. 材料 ･････････････････････････････････････････････････････････････････････････ 8 6.1 導体 ････････････････････････････････････････････････････････････････････････ 8 6.2 水密コンパウンド ････････････････････････････････････････････････････････････ 8 6.3 絶縁体 ･･････････････････････････････････････････････････････････････････････ 8 6.4 テープ ･･････････････････････････････････････････････････････････････････････ 9 6.5 綿糸・麻糸・合成繊維 ････････････････････････････････････････････････････････ 9 6.6 シース ･･････････････････････････････････････････････････････････････････････ 9 6.7 亜鉛めっき鋼線 ･･････････････････････････････････････････････････････････････ 9 6.8 ペイント ････････････････････････････････････････････････････････････････････ 9 7. 試験方法 ･････････････････････････････････････････････････････････････････････ 9 7.1 構造試験 ････････････････････････････････････････････････････････････････････ 9 7.2 導体抵抗試験 ････････････････････････････････････････････････････････････････ 9 7.3 耐電圧試験 ･･････････････････････････････････････････････････････････････････ 9( ii ) 7.4 絶縁抵抗試験 ････････････････････････････････････････････････････････････････ 9 7.5 屈曲試験 ････････････････････････････････････････････････････････････････････ 9 7.6 低温屈曲試験 ････････････････････････････････････････････････････････････････ 9 7.7 難燃試験 ････････････････････････････････････････････････････････････････････ 9 7.8 耐炎試験 ････････････････････････････････････････････････････････････････････ 9 7.9 水密試験 ････････････････････････････････････････････････････････････････････ 9 7.10 滴下試験 ･･･････････････････････････････････････････････････････････････････ 9 7.11 耐水圧試験 ･････････････････････････････････････････････････････････････････ 9 7.12 静電容量試験 ･･･････････････････････････････････････････････････････････････ 10 7.13 熱起電力試験 ･･･････････････････････････････････････････････････････････････ 10 7.14 漏話減衰量試験 ･････････････････････････････････････････････････････････････ 10 7.15 材料試験 ･･･････････････････････････････････････････････････････････････････ 10 8. 呼び方 ･･･････････････････････････････････････････････････････････････････････ 10 9. 表示 ･････････････････････････････････････････････････････････････････････････ 10 付表 ･････････････････････････････････････････････････････････････････････････････ 11 解説 ･････････････････････････････････････････････････････････････････････････････ 27
防
衛
庁
規
格
Ｎ Ｄ Ｓ
F 8 7 6 4 E
艦
船
用
水
密
電
線
制定 昭和46.5.15 改 正 平 成 18.4.7 1. 適用範囲 この規格は，潜水艦に使用する水密電線（以下，電線という。）について規定する。 2. 引用規格 次に掲げる規格は，この規格に引用されることによって，この規格の規定の一部を構 成する。これらの引用規格は，その最新版を適用する。 JIS C 3005 ゴム・プラスチック絶縁電線試験方法 JIS C 3410 船用電線 JIS C 3521 通信ケーブル用難燃シース燃焼性試験方法 NDS F 8701 艦船用電線 3. 種類・記号 種類及び記号は，表 1 のとおりとする。 表 1 種類・記号 種類 記号 備考 1100 V 水密単心EPゴム絶縁ポリオレフィンエラストマーシースあじ ろがい装ケーブル WHSPAC 付表1 660 V 水密単心EPゴム絶縁ポリオレフィンエラストマーシースあじろ がい装ケーブル WSPAC 付表2 660 V 水密2心EPゴム絶縁ポリオレフィンエラストマーシースあじろ がい装ケーブル WDPAC 付表3 660 V 水密3心EPゴム絶縁ポリオレフィンエラストマーシースあじろ がい装ケーブル WTPAC 付表4 660 V 水密艦内通信用EPゴム絶縁ポリオレフィンエラストマーシース あじろがい装ケーブル WICPAC 付表5 水密19心消磁用EPゴム絶縁ポリオレフィンエラストマーシースあじろ がい装ケーブル WDGPAC 付表6 250 V 水密電子機器用EPゴム絶縁ポリオレフィンエラストマーシース あじろがい装ケーブル WTTPAC 付表7 250 V 水密電子機器用EPゴム絶縁ポリオレフィンエラストマーシース あじろがい装ケーブル（各対遮へい付） WTTPAC-S 付表8 600 V 水密3個より多心ポリエチレン絶縁ポリオレフィンシースあじ ろがい装ケーブル（各3個より遮へい付） WM3EOC-S 付表9 水密補償導線（耐熱用） WCASIC 付表102 F 8764E 表 1 種類・記号(続き) 種頬 記号 備考 660 V 水密艦内通信用EPゴム絶縁クロロプレンゴムシースケーブル WICPN 付表11 水密9心消磁用EPゴム絶縁クロロプレンゴムシースケーブル WDGPN 付表12 250 V 水密電子機器用EPゴム絶縁クロロプレンゴムシースケーブル WTTPN 付表13 660 V 水密耐油性艦内通信用EPゴム絶縁ふっ素ゴムシースケーブル WICPF 付表14 水密耐油性9心消磁用EPゴム絶縁ふっ素ゴムシースケーブル WDG9PF 付表15 水密耐油性12心消磁用EPゴム絶縁ふっ素ゴムシースケーブル WDG12PF 水密耐油性19心消磁用EPゴム絶縁ふっ素ゴムシースケーブル WDG19PF 250 V 水密電子機器用ポリメチルペンテン絶縁ポリオレフィンエラ ストマーシースあじろがい装ケーブル（一括遮へい付） WTTXACS 付表16 備考 1．EPは，エチレンプロピレンを表す。 2．表 1 の記号に使用した文字の分類・分類名は，表 2 のとおりである
3 F 8764E 表 2 分類・分類名 分類 分類名 記号 電圧 DC 1100 V用 H 線心数又は主な用途 単心（電灯用，動力用） S 2心（電灯用，動力用） D 3心（電灯用，動力用） T 水密用 W 艦内通信用 IC 消磁用 DG 耐油性9心消磁用 DG9 耐油性12心消磁用 DG12 耐油性19心消磁用 DG19 電子機器用 TT 3個より多心 M3 熱電対補償用 CA 材料 絶縁体 EPゴム絶縁 P ポリエチレン絶縁 E 難燃けい素ゴム絶縁 SI ポリメチルペンテン絶縁 XA シース ポリオレフィンエラストマーシース A ポリオレフィンシース O クロロプレンゴムシース N ふっ素ゴムシース F がい装 あじろがい装 C 各対又は各3個より遮へい －S その他 一括遮へい付 S
4 F 8764E 4. 性能 性能は，表 3 のとおりとする。 表 3 性能 項目 性能 試験方法 適用箇条番号 導体抵抗 付表1～付表16の値以下 7.2 耐電圧 付表1～付表16の試験電圧に規定時間耐えなければならない。 7.3 絶縁抵抗 付表1～付表16の値以上 7.4 屈曲性 導体素線の断線及びシースにき裂を生じないで耐電圧試験に耐 えなければならない。 7.5 低温屈曲性 シースにき裂が生じてはならない。 7.6 難燃性 燃焼が電線最上端まで達してはならない。 7.7 耐炎性 炎を取り去ったとき，自然に炎が消え，かつ燃焼が止った試験 片表面をぬぐったとき，燃えた部分が試験片の先端に達しては ならない。 7.8 水密性 記号 導体の公称断面積（mm2），線心 数(心)，対数(対)又は3個より線 心数 漏水量 （ml） 7.9 1.25 ～ 3.5 15以下 5.5 ～ 22 80以下 30 ～ 50 170以下 60 ～ 150 350以下 WHSPAC WSPAC WDPAC WTPAC 200 ～ 500 500以下 2 ～ 5 15以下 7 ～ 19 30以下 23 ～ 33 45以下 WICPAC WICPAL WICPN WICPF 37 ～ 44 60以下 WDGPAC WDGPN WDG9PF WDG12PF WDG19PF 8 ～ 22 160以下 1 ～ 10 60以下 WTTPAC WTTPAC-S WTTPN WTTXACS 12 ～ 16 90以下
5 F 8764E 表 3 性能（続き） 項目 性能 試験方法 適用箇条番号 水密性 記号 導体の公称断面積（mm2），線心 数(心)，対数(対)又は3個より線 心数 漏水量 （ml） 7.9 WM3EOC-S 3 ～ 7 60以下 14 120以下 WCASIC 1 15以下 耐滴下性 滴下してはならない。 7.10 耐水圧性 漏水してはならない。 7.11 静電容量 付表9の値に適合しなければならない。 7.12 熱起電力 4.10±0.125 mV 7.13 漏話減衰量 70 dB/50 m以上 7.14 5. 構造 構造は，付表 1～付表 16 に示す寸法及び構成によるほか，次のとおりとする。 5.1 導体 導体は，6.1の素線又はこれをより合わせたものとするほか，次のとおりとする。 5.1.1 より合せの方法 より合せの方法は，JIS C 3410による。 なお，より合せのすき間には，6.2の水密コンパウンドを充てんする。 5.1.2 より線の接続 より線の接続は，JIS C 3410による。 5.2 絶縁体 絶縁体は，次のとおりとし，絶縁体厚さの許容差は，表4のとおりとする。 表4 絶縁体厚さの許容差 番号 絶縁体厚さの許容差 該当電線の記号 1 絶縁体の平均厚さは，付表1～付表8及び付表 10～付表15の値以上とし，最小厚さは付表1～ 付表8及び付表10～付表15の値の90 ％から 0.1 mm減じた値以上とする。 WHSPAC，WSPAC，WDPAC，WTPAC， WICPAC，WDGPAC，WTTPAC，WTTPAC-S， WCASIC，WICPN，WDGPN，WTTPN，WICPF， WDG9PF，WDG12PF，WDG19PF 2 絶縁体の厚さは，付表9及び付表16の値を標準と する。 WM3EOC-S，WTTXACS 5.2.1 EPゴム絶縁体 EPゴム絶縁体は，6.3.1のEPゴムを導体と同心状に被覆する。 5.2.2 ポリエチレン絶縁体 ポリエチレン絶縁体は，6.3.2のポリエチレンを導体と同心状に被覆す る。 5.2.3 難燃けい素ゴム絶縁体 難燃けい素ゴム絶縁体は，6.3.3の難燃けい素ゴムを導体と同心状に 被覆する。
6 F 8764E 5.2.4 ポリメチルペンテン絶縁体 ポリメチルペンテン絶縁体は，6.3.4のポリメチルペンテンを導 体と同心状に被覆する。 5.3 セパレータ層・テープ層 セパレータ層及びテープ層は，付表1～付表16によるほか，次のとお りとする。 5.3.1 セパレータ層 セパレータ層は，導体と絶縁体の間に6.4のテープを施す。 5.3.2 テープ層 テープ層は，絶縁体の上，遮へい編組の上又はより合せの上に6.4のテープを施す。 5.4 識別 5.4.1 線心の識別 線心の識別は，次のとおりとする。 a) 色別による識別 色別による識別は，絶縁体の色，テープの色又はその他の適切な方法によって 行い，その色は次による。 単心 黒 2心 黒，白 3心 黒，白，赤 b) ナンバリングによる識別 ナンバリングによる識別は，絶縁体上又は絶縁体上のテープあるいは 遮へい編組上のテープのアラビア数字によって行う。 なお，ナンバリングの色は，判別しやすい色とし，テープを用いる場合は，ナンバリング面を 外にする。 5.4.2 対の識別 a) 色別による識別 色別による識別は，絶縁体の色によって行い表5のとおりとする。 表5 色別による識別 対番号 第1線心 第2線心 対番号 第1線心 第2線心 1 黒 白 9 白 黄 2 黒 赤 10 白 茶 3 黒 緑 11 白 青 4 黒 黄 12 赤 緑 5 黒 茶 13 赤 黄 6 黒 青 14 赤 茶 7 白 赤 15 赤 青 8 白 緑 16 緑 黄 b) ナンバリングによる識別 ナンバリングによる識別は，通常対の1線心だけをナンバリングによっ て行う。 5.4.3 3 個よりの識別 3 個よりの識別は，通常絶縁体の色を黒，白（自然色でもよい。）及び赤と し，各 3 個よりの識別は，遮へい編組上テープのナンバリングによって行う。 5.4.4 補償導線の識別 補償導線の識別は，絶縁体の色によって行い，その色は正導体（すずめっき
7 F 8764E 軟銅線）は赤とし，負導体（銅ニッケル合金線）は白とする。 5.5 対より・3個よリ 5.5.1 対より 対よりは，絶縁を施した線心2条をより合わせる。 なお，より合せのすき間には，6.2の水密コンパウンドを充てんする。 5.5.2 3個より 3個よりは，絶縁を施した線心3条をより合わせる。 なお，より合せのすき間には，6.2の水密コンパウンドを充てんする。 5.6 より合せ より合せは，絶縁を施した線心，対より又は3個よりを通常同心よりにより合わせる。 なお，より合せのすき間には，6.2の水密コンパウンドを充てんし，より合せ上には，必要によって 6.4のテープで押さえ巻きする。 5.7 遮へい編組 遮へい編組は，6.1.1のすずめっき軟銅線を用い，5.10の b) によって行う。 ただし，編組密度は70 ％以上とする。 5.8 シース シースは，次のとおりとし，シース厚さの許容差は，表 6 のとおりとする。 表6 シース厚さの許容差 番 号 シ ー ス 厚 さ の 許 容 差 該 当 電 線 の 記 号 1 シ ー ス の 平 均 厚 さ は ． 付 表 1～ 付表8及 び 付表 10～ 付表16の 値 以 上 と し ， 最 小 厚 さ は ， 付 表 1～ 付表8及 び 付表10～ 付表16の 値 の 85 ％ か ら 単 心 電 線 の 場 合 は 0.1 mm， 多 心 電 線 の 場 合 は 0.3 mm減 じ た 値 以 上 と す る 。
WHSPAC， WSPAC， WDPAC， WTPAC， WICPAC， WDGPAC， WTTPAC， WTTPAC-S，WCASIC，WICPN，WDGPN， WTTPN，WICPF，WDG9PF，WDG12PF， WDG19PF， WTTXACS 2 シ ー ス の 平 均 厚 さ は ．付 表 9の 値 以 上 と し ，最 小 厚 さ は ， 付 表 9の 値 の 85％ か ら 0.1 mm減 じ た 値 以 上 と す る 。 WM3EOC-S 5.8.1 ポリオレフィンエラストマーシース ポリオレフィンエラストマーシースは，6.6.1の黒のポ リオレフィンエラストマーをケーブル心と同心状に被覆する。 5.8.2 ポリオレフィンシース ポリオレフィンシースは，6.6.2の黒のポリオレフィンをケーブル心 と同心状に被覆する。 5.8.3 クロロプレンゴムシース クロロプレンゴムシースは，6.6.3の黒のクロロプレンゴムをケー ブル心と同心状に被覆する。 5.8.4 ふっ素ゴムシース ふっ素ゴムシースは，6.6.4の黒のふっ素ゴムをケーブル心と同心状に被 覆する。 5.9 補強層 補強層は，ふっ素ゴムシースの中間に6.5の綿糸，麻糸又は合成織維のより糸による編 組を施す。この場合補強層は，上下シースと接着させなければならない。 5.10 あじろがい装 あじろがい装は，次のとおりとし，その編組は均一で表面に傷がないものとす る。 a) 素線は，6.7の亜鉛めっき鋼線とする。
8 F 8764E b) 編組方法は，JIS C 3410による。 5.11 塗装 塗装は，あじろがい装の上に 6.8 の白ペイントをはがれることのないように均一に塗布 する。 6. 材料 6.1 導体 6.1.1 すずめっき軟銅線 すずめっき軟銅線は，JIS C 3410の素線による。 6.1.2 銅ニッケル合金線 銅ニッケル合金線は，銅及びニッケルを主とした合金線とする。 6.2 水密コンパウンド 水密コンパウンドは，絶縁体などの電線構成材料に悪い影響を与えず，導体 許容温度では，電線から流出しないものとする。ただし，燃焼したとき，ハロゲン化水素ガスを発生 しない材料（以下，ノンハロゲン材料という。）とする。WICPN，WDGPN，WTTPN，WICPF，WDG9PF，WDG12PF 及びWDG19PFの場合は，ノンハロゲン材料でなくてもよい。 6.3 絶縁体 6.3.1 EPゴム EPゴムは，NDS F 8701による。 6.3.2 ポリエチレン ポリエチレンは，NDS F 8701による。 6.3.3 難燃けい素ゴム 難燃けい素ゴムは，NDS F 8701による。 6.3.4 ポリメチルペンテン絶縁体 ポリメチルペンテン絶縁体は，表7を満足しなければならない。 表 7 ポリメチルペンテン絶縁体の材料特性 項目 特性 試験方法適用箇条番号 導体許容温度 ℃ 75 ― 引張強さ Mpa 最小値 9.8 伸び ％ 最小値 300 7.15 加熱温度 ℃ 90 加熱時間 h 96 引張強さ残率 ％ 最小値 80 機械的特 性 耐空 気老化 特 性 伸び残率 ％ 最小値 65 巻付前の冷却温度 ℃ －10 巻付前の冷却時間 h 4 熱可塑 的 特性 耐低温 巻 付性 巻付後の結果 き裂を生じてはならない。 ハロゲン化水素ガス発生量 検出されてはならない。 銅鏡腐食 ％ 最大値 5 発煙性 煙濃度（D） m－1 最大値 1.5
9 F 8764E 6.4 テープ テープは，NDS F 8701による。ただし，WICPN，WDGPN，WTTPN，WICPF，WDG9PF，WDG12PF 及びWDG19PFの場合は，ノンハロゲン材料でなくてもよい。 6.5 綿糸・麻糸・合成繊維 綿糸，麻糸及び合成繊維は，絶縁体などの電線構成材料に悪い影響を与 えないものとする。 6.6 シース 6.6.1 ポリオレフィンエラストマー ポリオレフィンエラストマーは，NDS F 8701による。 6.6.2 ポリオレフィン ポリオレフィンは，NDS F 8701による。 6.6.3 クロロプレンゴム クロロプレンゴムは，NDS F 8701による。 6.6.4 ふっ素ゴム ふっ素ゴムは，NDS F 8701による。 6.7 亜鉛めっき鋼線 亜鉛めっき鋼線は，NDS F 8701による。 6.8 ペイント ペイントは，NDS F 8701 による。ただし，ノンハロゲン材料とする。 7. 試験方法 7.1 構造試験 構造試験は，JIS C 3005による。 7.2 導体抵抗試験 導体抵抗試験は，JIS C 3005による。ただし，水密補償導線（耐熱用）の場合の 換算は，条長1 mの往復当たりとし，銅ニッケル合金線の導体抵抗温度換算係数（αt）は，測定温度0 ～35 ℃では1とする。 7.3 耐電圧試験 耐電圧試験は，NDS F 8701による。 7.4 絶縁抵抗試験 絶縁抵抗試験は，7.3の耐電圧試験終了後，JIS C 3005の常温絶縁抵抗による。 ただし，測定電圧は300 V以上の直流電圧とする。 7.5 屈曲試験 屈曲試験は，NDS F 8701の屈曲試験（一般）による。 7.6 低温屈曲試験 低温屈曲試験は，NDS F 8701による。 7.7 難燃試験 難燃試験は，JIS C 3521による。 7.8 耐炎試験 耐炎試験は，JIS C 3410による。 7.9 水密試験 水密試験は，NDS F 8701による。ただし，水圧は使用最大圧力とする。 7.10 滴下試験 滴下試験は，NDS F 8701による。ただし，試験温度は，表8とする。 表 8 試験温度 番号 試験温度 該当電線の記号 1 85±1℃ WHSPAC，WSPAC，WDPAC，WTPAC，WDGPAC，WTTPAC－S， WDGPN，WDG9PF，WDG12PF，WDG19PF 2 75±1℃ WM3EOC-S 7.11 耐水圧試験 耐水圧試験は，適切な長さの電線の両端又は片端（片端の場合は槽内の端を密封 する）を槽外に出し，1.2 m以上が槽内にあるように水圧槽に入れて行う。この状態で使用最大圧力の 1.5倍の水圧を連続1時間加えたときに漏水のないことを確認する。ただし，あじろがい装は除去して
10 F 8764E もよい。 7.12 静電容量試験 静電容量試験は，交流ブリッジ法によって1 kHzにおける遮へい線心の導体相互 間の静電容量を測定し，各遮へい線心内の最大及び最小静電容量とその線心内の平均値との偏差を平 均値で割り百分率で表した静電容量不平衡を求める。ただし，遮へい編組は接地する。 7.13 熱起電力試験 熱起電力試験は，NDS F 8701による。 7.14 漏話減衰量試験 漏話減衰量試験は，電線について，周波数1 kHzにおける漏話減衰量を測定す る。 7.15 材料試験 材料試験は，NDS F 8701 による。 8. 呼び方 呼び方は，電線の種類又は記号に対して付表に示す導体公称断面積，線心数若しくは対 数を付し，次のとおりとする。 a) 水密補償導線（耐熱用）以外の電線の場合は，記号にハイフンを付けた後に導体の公称断面積， 線心数を付記する。ただし，対より及び3個より線心の場合は，対より線心又は3個より線心数と する。 例1. 660 V 水密2心EPゴム絶縁ポリオレフィンエラストマーシースあじろがい装ケーブル 50 mm2 又はWDPAC－50 例2. 660 V 水密艦内通信用EPゴム絶縁ポリオレフィンエラストマーシースあじろがい装ケーブル 12心又はWICPAC－12 例3. 600 V 水密3個より多心ポリエチレン絶縁ポリオレフィンシースあじろがい装ケーブル （各3個より遮へい付）7心又はWM3EOC－7S 例4. 250 V 水密電子機器用EPゴム絶縁ポリオレフィンエラストマーシースあじろがい装ケーブ ル 7対又はWTTPAC－7 例5. 250 V 水密電子機器用EPゴム絶縁ポリオレフィンエラストマーシースあじろがい装ケーブ ル（各対遮へい付）3対又はWTTPAC－3S 例6. 水密耐油性19心消磁用EPゴム絶縁ふっ素ゴムシースケーブル14mm2又はWDG19PF－14 例7. 250 V 水密電子機器用ポリメチルペンテン絶縁ポリオレフィンエラストマーシースあじろ がい装ケーブル（一括遮へい付）7対又はWTTXACS－7 b) 水密補償導線（耐熱用）の場合は，種類又は記号だけとする。 例 補償導線（耐熱用）又は WCASIC 9. 表示 電線の表示は，あらかじめ承認を得た色糸を適切な場所に添えるか又はその他適切な方法 で製造者名又はその略号を連続的に表示するものとする。
付表 1 1100 V 水密単心 EP ゴム絶縁ポリオレフィンエラストマーシースあじろがい装ケーブル（WHSPAC） 導体 許容電流 直流 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ シース 厚さ シース 外径 あじろ がい装 線径 仕上 外径 シース及 び仕上外 径許容差 導体 抵抗 (20℃) 試験 電圧 (5分) 絶縁 抵抗 (20℃) 概算 質量 標準 条長 記号 線 心 数 mm2 mm mm mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WHSPAC 1 200 37/2.6 18.2 2.6 2.0 28.4 0.32 30.0 ±1.2 0.0922 3000 400 2720 590 520 100 250 61/2.3 20.7 2.8 2.1 31.5 33.1 ±1.3 0.0715 3240 625 550 450 108/2.3 28.0 3.3 2.4 40.4 42.0 ±1.6 0.0404 350 5710 1020 900 500 91/2.6 28.6 41.0 42.6 0.0375 6030 1070 940 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考 a)すずめっき軟銅より線 (5.1) a) 構造 （7.1） a)公称電圧 許容電流の値は，空中 1 条の場合のもの （水密コンパウンド充てん） b) 導体抵抗 （7.2） DC：1100V で，4 条布設を行う場合，布設方法によ （導体上に適切なセパレータを用いてもよい。） c) 耐電圧 （7.3） b)導体許容温度：85℃ り下記の低減率を採用のこと。 b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.1 a)] d) 絶縁抵抗 （7.4） 横水平布設 0.73 （絶縁体上にテープを施してもよい。） e) 屈曲 （7.5） 縦水平布設 0.70 c)ポリオレフィンエラストマーシース (5.8.1) f) 難燃 （7.7） 垂直布設 0.72 d)あじろがい装 (5.10) g) 水密 （7.9） e)ペイント (5.11) h) 滴下 （7.10） i) 耐水圧 （7.11） j) 材料 （7.15） 11 F 8764E
付 表 2 660 V 水 密 単 心 EPゴ ム 絶 縁 ポ リ オ レ フ ィ ン エ ラ ス ト マ ー シ ー ス あ じ ろ が い 装 ケ ー ブ ル （ WSPAC） 導体 許容電流 直流 記号 線 心 数 断面積公称 mm2 素線数 ／ 素線径 mm 外径 mm 絶縁体 厚さ mm シース 厚さ mm シース 外径 mm あじろ がい装 線径 mm 仕上 外径 mm シース及 び仕上外 径許容差 mm 導体 抵抗 (20℃) Ω/km 試験 電圧 (5分) V 絶縁 抵抗 (20℃) MΩkm 概算 質量 ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A 標準 条長 m WSPAC 1 1.25 7/0.45 1.35 1.0 1.0 5.6 0.32 7.6 ±0.4 16.7 2500 1400 110 20 17 500 2 7/0.6 1.8 6.4 8.0 9.42 1200 125 26 23 3.5 7/0.8 2.4 1.1 7.2 8.8 5.20 1100 160 37 33 5.5 7/1.0 3.0 7.8 9.4 3.29 900 190 49 43 8 7/1.2 3.6 1.2 1.1 8.8 10.4 2.29 800 230 62 55 14 7/1.6 4.8 1.3 10.2 11.8 ±0.5 1.29 700 325 88 78 22 19/1.2 6.0 1.4 1.2 11.8 13.4 0.843 435 115 105 30 19/1.4 7.0 12.8 14.4 ±0.6 0.619 600 530 140 125 38 19/1.6 8.0 1.5 1.3 14.4 16.0 0.474 665 165 145 50 19/1.8 9.0 1.6 15.6 17.2 ±0.7 0.375 500 795 195 175 60 19/2.0 10.0 1.7 1.4 17.0 18.6 0.301 945 220 195 80 37/1.6 11.2 1.8 18.4 20.0 ±0.8 0.244 450 1120 260 230 100 37/1.8 12.6 1.9 1.5 20.4 22.0 ±0.9 0.192 1380 300 270 125 37/2.0 14.0 2.0 22.0 23.6 0.156 400 1640 345 305 250 150 37/2.3 16.1 2.1 1.6 24.5 26.1 ±1.0 0.113 2080 390 345 200 37/2.6 18.2 2.3 1.7 27.2 28.8 ±1.2 0.0922 2370 465 410 250 61/2.3 20.7 2.5 1.9 30.7 32.3 ±1.3 0.0715 350 3280 535 475 100 325 61/2.6 23.4 2.7 2.0 34.0 35.6 ±1.4 0.0559 4090 630 560 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考 a)すずめっき軟銅より線 (5.1) a) 構造 （7.1） a)公称電圧 許容電流の値は，6 条以下を並列に並べ （水密コンパウンド充てん） b) 導体抵抗 （7.2） AC： 660V たもので，7 条以上の場合は上記の値の （導体上に適切なセパレータを用いてもよい。） c) 耐電圧 （7.3） DC：1000V 85％とする。 b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.1 a)] d) 絶縁抵抗 （7.4） b)導体許容温度：85℃ （絶縁体上にテープを施してもよい。） e) 屈曲 （7.5） c)ポリオレフィンエラストマーシース (5.8.1) f) 難燃 （7.7） d)あじろがい装 (5.10) g) 水密 （7.9） e)ペイント (5.11) h) 滴下 （7.10） i) 耐水圧 （7.11） j) 材料 （7.15） 12 F 8764E
付 表 3 660 V 水 密 2心 EPゴ ム 絶 縁 ポ リ オ レ フ ィ ン エ ラ ス ト マ ー シ ー ス あ じ ろ が い 装 ケ ー ブ ル （ WDPAC） 導体 許容電流 交流60Hz，直流 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ シース 厚さ シース 外径 あじ ろが い装 線径 仕上 外径 シース及 び仕上外 径許容差 導体 抵抗 (20℃) 試験 電圧 (5分) 絶縁 抵抗 (20℃) 概算質量 標準 条長 記号 線 心 数 mm2 mm mm mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WDPAC 2 1.25 7/0.45 1.35 1.0 1.1 10.4 0.32 12.0 ±0.5 17.1 2500 1400 255 17 15 500 2 7/0.6 1.8 1.2 11.5 13.1 9.61 1200 310 22 20 3.5 7/0.8 2.4 1.1 13.1 14.7 ±0.6 5.30 1100 395 32 28 5.5 7/1.0 3.0 1.3 14.5 16.1 3.36 900 485 42 37 8 7/1.2 3.6 1.2 16.1 17.7 ±0.7 2.33 800 595 53 47 14 7/1.6 4.8 1.3 1.4 19.1 20.7 ±0.8 1.31 700 845 75 67 22 19/1.2 6.0 1.4 1.6 22.5 24.1 ±1.0 0.860 1160 99 88 250 30 19/1.4 7.0 24.5 26.1 0.631 600 1410 120 100 38 19/1.6 8.0 1.5 1.7 27.5 29.1 ±1.2 0.484 1760 140 125 50 19/1.8 9.0 1.6 1.8 30.1 31.7 ±1.3 0.382 500 2120 165 150 100 60 19/2.0 10.0 1.7 1.9 32.7 34.3 ±1.4 0.310 2510 185 165 80 37/1.6 11.2 1.8 2.1 35.9 37.5 ±1.5 0.248 450 3030 225 200 100 37/1.8 12.6 1.9 2.2 39.3 40.9 ±1.6 0.196 3670 255 225 125 37/2.0 14.0 2.0 2.3 42.7 44.3 ±1.7 0.159 400 4370 290 250 150 37/2.3 16.1 2.1 2.5 47.9 49.5 ±1.8 0.120 5550 330 290 200 37/2.6 18.2 2.3 2.7 53.3 54.9 ±1.9 0.0940 6910 395 350 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考 a)すずめっき軟銅より線 (5.1) a) 構造 （7.1） a)公称電圧 許容電流の値は，6 条以下を並列に並べ （水密コンパウンド充てん） b) 導体抵抗 （7.2） AC： 660V たもので，7 条以上の場合は上記の値の （導体上に適切なセパレータを用いてもよい。） c) 耐電圧 （7.3） DC：1000V 85％とする。 b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.1 a)] d) 絶縁抵抗 （7.4） b)導体許容温度：85℃ （絶縁体上にテープを施して識別してもよい。） e) 屈曲 （7.5） c)より合せ (5.6) f) 難燃 （7.7） （介在物水密コンパウンド） g) 水密 （7.9） （より合せ上にテープを施してもよい。） h) 滴下 （7.10） e)ポリオレフィンエラストマーシース (5.8.1) i) 耐水圧 （7.11） f)あじろがい装 (5.10) j) 材料 （7.15） g)ペイント (5.11) 13 F 8764E
付表4 660V 水密3心EPゴム絶縁ポリオレフィンエラストマーシースあじろがい装ケーブル（WTPAC） 導体 許容電流 交流60Hz，直流 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ シース 厚さ シース 外径 あじろ がい装 線径 仕上 外径 シース 及び仕 上外径 許容差 導体 抵抗 (20℃) 試験 電圧 (5分) 絶縁 抵抗 (20℃) 概算 質量 標準 条長 記号 線 心 数 mm2 mm mm mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WTPAC 3 1.25 7/0.45 1.35 1.0 1.1 11.0 0.32 12.6 ±0.5 17.1 2500 1400 290 14 12 500 2 7/0.6 1.8 1.2 12.2 13.8 ±0.6 9.61 1200 355 18 16 3.5 7/0.8 2.4 1.1 1.3 14.1 15.7 5.30 1100 465 26 23 5.5 7/1.0 3.0 15.0 16.6 ±0.7 3.36 900 565 34 30 8 7/1.2 3.6 1.2 1.4 17.3 18.9 ±0.8 2.33 800 720 44 39 14 7/1.6 4.8 1.3 1.5 20.7 22.3 ±0.9 1.31 700 1060 62 55 250 22 19/1.2 6.0 1.4 1.6 23.9 25.5 ±1.0 0.860 1420 82 73 30 19/1.4 7.0 1.7 26.3 27.9 ±1.1 0.631 600 1780 99 88 38 19/1.6 8.0 1.5 1.8 29.5 31.1 ±1.2 0.484 2250 115 100 100 50 19/1.8 9.0 1.6 1.9 32.3 33.9 ±1.4 0.382 500 2710 137 121 60 19/2.0 10.0 1.7 2.0 35.1 36.7 ±1.5 0.310 3240 155 135 80 37/1.6 11.2 1.8 2.1 38.3 39.9 ±1.6 0.248 450 3900 184 165 100 37/1.8 12.6 1.9 2.3 42.1 43.7 ±1.7 0.196 4760 210 185 125 37/2.0 14.0 2.0 2.4 45.8 47.4 ±1.8 0.159 400 6000 243 215 150 37/2.3 16.1 2.1 2.6 51.3 52.9 ±1.9 0.120 7270 270 240 200 37/2.6 18.2 2.3 2.8 57.1 58.7 ±2.0 0.0940 9080 325 290 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考 a)すずめっき軟銅より線 (5.1) a) 構造 （7.1） a)公称電圧 許容電流の値は，6 条以下を並列に並べ （水密コンパウンド充てん） b) 導体抵抗 （7.2） AC： 660V たもので，7 条以上の場合は上記の値の （導体上に適切なセパレータを用いてもよい。） c) 耐電圧 （7.3） DC：1000V 85％とする。 b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.1 a)] d) 絶縁抵抗 （7.4） b)導体許容温度：85℃ （絶縁体上にテープを施して識別してもよい。） e) 屈曲 （7.5） c)より合せ (5.6) f) 難燃 （7.7） （介在物水密コンパウンド） g) 水密 （7.9） （より合せ上にテープを施してもよい。） h) 滴下 （7.10） d)ポリオレフィンエラストマーシース (5.8.1) i) 耐水圧 （7.11） e)あじろがい装 (5.10) j) 材料 （7.15） f)ペイント (5.11) 14 F 8764E
付表5 660V 水密艦内通信用EPゴム絶縁ポリオレフィンエラストマーシースあじろがい装ケーブル（WICPAC） 導体 許容電流 交流(60Hz， 400Hz)，直流 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ シース 厚さ シース 外径 あじろ がい装 線径 仕上 外径 シース 及び仕 上外径 許容差 導体 抵抗 （20℃） 試験 電圧 （5分） 絶縁 抵抗 （20℃） 概算 質量 標準 条長 記号 線 心 数 mm2 mm mm mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WICPAC 2 2 1/1.6 1.6 1.0 1.1 10.2 0.32 11.8 ±0.5 9.01 2500 1400 260 22 19 500 3 10.8 12.4 265 18 16 5 1.2 13.1 14.7 ±0.6 385 17 15 7 1.3 15.5 17.1 ±0.7 490 14 12 9 1.4 17.1 18.7 ±0.8 585 12 11 12 1.5 20.4 22.0 ±0.9 775 11 10 250 16 1.6 22.8 24.4 ±1.1 975 10 9 19 1.7 25.3 26.9 1130 9 8 23 26.5 28.1 ±1.2 1310 8 7 27 1.8 29.2 30.8 ±1.3 1520 33 1.9 32.1 33.7 ±1.4 1830 7 6 37 2.0 34.5 36.1 ±1.5 2050 44 2.2 39.0 40.6 ±1.7 2510 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考 a)すずめっき軟銅線 (5.1) a) 構造 （7.1） a)公称電圧 許容電流の値は，6 条以下を並列に並べ b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.1 b)] b) 導体抵抗 （7.2） AC： 660V たもので，7 条以上の場合は上記の値の （絶縁体上にテープを施して識別してもよい。） c) 耐電圧 （7.3） DC：1000V 85％とする。 c)より合せ (5.6) d) 絶縁抵抗 （7.4） b)導体許容温度：85℃ （介在物水密コンパウンド） e) 屈曲 （7.5） （より合せ上にテープを施してもよい。） f) 難燃 （7.7） d)ポリオレフィンエラストマーシース (5.8.1) g) 水密 （7.9） e)あじろがい装 (5.10) h) 耐水圧 （7.11） f)ペイント (5.11) i) 材料 （7.15） 15 F 8764E
付表6 水密 19 心消磁用 EP ゴム絶縁ポリオレフィンエラストマーシースあじろがい装ケーブル（WDGPAC） 導体 許容電流 直流 線 心 数 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ シース 厚さ シース 外径 あじろ がい装 線径 仕上 外径 シース 及び仕 上外径 許容差 導体 抵抗 (20℃) 試験 電圧 (5分) 絶縁 抵抗 (20℃) 概算 質量 標準 条長 記号 mm2 mm mm mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WDGPAC 19 8 7/1.2 3.6 1.0 2.2 35.8 0.32 37.4 ±1.5 2.33 1000 800 2990 30 26 250 14 7/1.6 4.8 2.5 42.6 44.2 ±1.7 1.31 600 4250 42 36 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考 a)すずめっき軟銅より線 (5.1) a) 構造 （7.1） a)公称電圧 許容電流の値は，空中 1 条の場合のもの （水密コンパウンド充てん） b) 導体抵抗 （7.2） DC：450V で，2 条以上の場合，電流低減率は次の （導体上に適切なセパレータを用いてもよい。） c) 耐電圧 （7.3） b)導体許容温度：85℃ とおりとする。 b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.1 b)] d) 絶縁抵抗 （7.4） （絶縁体上にテープを施して識別してもよい。） e) 屈曲 （7.5） c)より合せ (5.6) f) 難燃 （7.7） （介在物水密コンパウンド） g) 水密 （7.9） （より合せ上にテープを施して識別してもよい。） h) 滴下 （7.10） d)ポリオレフィンエラストマーシース(5.8.1) i) 耐水圧 （7.11） e)あじろがい装 (5.10) j) 材料 （7.15） f)ペイント (5.11) 条 数 低減率 2 0.92 3 0.87 4 0.83 5 0.82 6 0.80 16 F 8764E
付表7 250V 水密電子機器用 EP ゴム絶縁ポリオレフィンエラストマーシースあじろがい装ケーブル（WTTPAC） 導体 許容電流 交流(60Hz， 400Hz)，直流 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ シース 厚さ シース 外径 あじろ がい装 線径 仕上 外径 シース 及び仕 上外径 許容差 導体 抵抗 (20℃) 試験 電圧 (5分) 絶縁 抵抗 (20℃) 概算 質量 標準 条長 記号 対 数 線 心 数 mm2 mm mm mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WTTPAC 7 14 2 1/1.6 1.6 0.8 1.8 29.4 0.32 31.0 ±1.2 9.10 1500 1100 1450 10 9 250 10 20 2.1 37.8 39.4 ±1.6 2330 9 8 12 24 2.2 39.3 40.9 2520 8 7 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考
a)すずめっき軟銅線 (5.1) a)構造 （7.1） a)公称電圧 許容電流の値は，6 条以下を並列に並べ
b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.2 b)] b)導体抵抗 （7.2） AC：250V たもので，7 条以上の場合は上記の値の （絶縁体上にテープを施して識別してもよい。） c)耐電圧 （7.3） DC：450V 85％とする。 c)対より (5.5.1) d)絶縁抵抗 （7.4） b)導体許容温度：85℃ （介在物水密コンパウンド） e)屈曲 （7.5） （対より上にテープを施してもよい。） f)難燃 （7.7） d)より合せ (5.6) g)水密 （7.9） （介在物水密コンパウンド） h)耐水圧 （7.11） （より合せ上にテープを施してもよい。） i)漏話減衰量 （7.14） e)ポリオレフィンエラストマーシース (5.8.1) j)材料 （7.15） f)あじろがい装 (5.10) g)ペイント (5.11) 17 F 8764E
付表8 250V 水密電子機器用EPゴム絶縁ポリオレフィンエラストマーシースあじろがい装ケーブル （各対遮へい付）（WTTPAC－S） 導体 許容電流 交流(60Hz， 400Hz)，直流 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ 遮へい 編組線 径 シース 厚さ シース 外径 あじろ がい装 線径 仕上 外径 シース 及び仕 上外径 許容差 導体 抵抗 （20℃） 試験 電圧 （5分） 絶縁 抵抗 （20℃） 概算 質量 標準 条長 記号 対 数 線 心 数 mm2 mm mm mm mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WTTPAC-S 2 4 1.25 7/0.45 1.35 0.8 0.14 1.6 21.6 0.32 23.2 ±0.9 16.5 1500 1300 830 13 11 200 3 6 23.2 24.8 ±1.0 960 11 10 5 10 1.8 28.6 30.2 ±1.2 1420 9 8 7 14 2.0 33.8 35.4 ±1.4 1890 8 7 10 20 2.4 43.8 45.4 ±1.7 2990 6 6 12 24 45.2 46.8 3220 5 5 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考
a)すずめっき軟銅より線 (5.1) a)構造 （7.1） a)公称電圧 許容電流の値は，6 条以下を並列に並べ
（水密コンパウンド充てん） b)導体抵抗 （7.2） AC：250V たもので，7 条以上の場合は上記の値の （導体上に適切なセパレータを用いてもよい。） c)耐電圧 （7.3） DC：450V 85％とする。 b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.2 b)] d)絶縁抵抗 （7.4） b)導体許容温度：85℃ （絶縁体上にテープを施して識別してもよい。） e)屈曲 （7.5） c)対より f)難燃 （7.7） （介在物水密コンパウンド） (5.5.1) g)水密 （7.9） d)遮へい編組 (5.7) h)滴下 （7.10） e)より合せ (5.6) i)耐水圧 （7.11） （介在物水密コンパウンド） j)漏話減衰量 （7.14） （より合せ上にテープを施してもよい。） k)材料 （7.15） f)ポリオレフィンエラストマーシース (5.8.1) g)あじろがい装 (5.10) h)ペイント (5.11) 18 F 8764E
付 表 9 600V 水 密 3個 よ り 多 心 ポ リ エ チ レ ン 絶 縁 ポ リ オ レ フ ィ ン シ ー ス あ じ ろ が い 装 ケ ー ブ ル （ 各 3個 よ り 遮 へ い 付 ） （ WM3EOC－ S） 導体 試験電圧（5分） 許容電流 交流(60Hz， 400Hz)，直流 公称 断面積 素線数 ／ 素線径 外径 絶縁 体厚 さ 遮へ い編 組線 径 シー ス厚 さ シー ス外 径 あじ ろが い装 線径 仕上 外径 シー ス及 び仕 上外 径許 容差 導体 抵抗 (20℃) 導体 間 導体一 遮へい 間 遮へ い間 絶縁 抵抗 (室温) 最大 静電 容量 静電 容量 不平 衡 概算 質量 標準 条長 記号 3 個 よ り 線 心 数 mm2 mm mm mm mm mm mm mm mm mm Ω/km V V V MΩkm nF/㎞ ％ ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WM3EOC-S 3 1.13 1/1.2 1.2 0.5 0.14 1.8 23.0 0.32 24.6 ±1.0 16.4 2000 1000 200 1000 100 5 835 12 9 200 5 2.0 26.4 28.0 ±1.1 1170 8 7 7 2.1 29.3 30.9 ±1.2 1510 14 2.6 42.0 43.6 ±1.7 2850 7 6 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） a) すずめっき軟銅線 (5.1) a) 構造 （7.1） a)公称電圧 b) ポリエチレン絶縁体（識別）(5.2.2及び5.4.3) b) 導体抵抗 （7.2） AC：600V c) 3 個より (5.5.2) c) 耐電圧 （7.3） b)導体許容温度：75℃ （水密コンパウンド充てん） d) 絶縁抵抗 （7.4） d) 遮へい編組 (5.7) e) 屈曲 （7.5） e) テープ（識別） (5.3.2及び5.4.3) f) 難燃 （7.7） f) より合せ (5.6) g) 水密 （7.9） （介在物水密コンパウンド） h) 滴下 （7.10） g) テープ (5.3.2) i) 耐水圧 （7.11） h) ポリオレフィンシース (5.8.2) j) 静電容量 （7.12） i) あじろがい装 (5.10) k) 材料 （7.15） j) ペイント (5.11) 19 F 8764E
付表10 水密補償導線（耐熱用）（WCASIC） 導体 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ あじろが い装線径 仕上外径 仕上外径 許容差 導体抵抗 (20℃) (往復) 試験電圧 (5分) 絶縁抵抗 (20℃) 概算質量 標準 条長 記号 対 数 線 心 数 mm2 mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ m WCASIC 1 2 2 1/1.6 1.6 1.0 0.32 10.5 ±1.0 0.5 1000 150 210 200 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） a) すずめっき軟銅線（正導体）及び a) 構造 （7.1） 最高周囲温度：180℃ 銅ニッケル合金線（負導体） (5.1) b) 導体抵抗 （7.2） b) 難燃けい素ゴム絶縁体（識別） [5.2.3及び5.4.4]c) 耐電圧 （7.3） c) より合せ (5.6) d) 絶縁抵抗 （7.4） （介在物水密コンパウンド） e) 屈曲 （7.5） d) ガラステープ (5.3.2) f) 難燃 （7.7） e) あじろがい装 (5.10) g) 水密 （7.9） f) ペイント (5.11) h) 耐水圧 （7.11） i) 熱起電力 （7.13） j) 材料 （7.15） 20 F 8764E
付表11 660V 水密艦内通信用EPゴム絶縁クロロプレンゴムシースケーブル（WICPN） 導体 許容電流 交流(60Hz， 400Hz)，直流 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ シース 厚さ 仕上 外径 仕上 外径 許容差 導体 抵抗 (20℃) 試験 電圧 (5分) 絶縁 抵抗 (20℃) 概算 質量 標準 条長 記号 線 心 数 mm2 mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WICPN 2 2 1/1.6 1.6 1.0 1.1 10.2 ±0.4 9.01 2500 1400 160 22 19 500 3 10.8 180 18 16 5 1.2 13.1 ±0.5 260 17 15 7 1.3 15.5 ±0.6 340 14 12 9 1.4 17.1 ±0.7 425 12 11 12 1.5 20.4 ±0.8 580 11 10 250 16 1.6 22.8 ±0.9 760 10 9 19 1.7 25.3 ±1.1 910 9 8 23 26.5 1050 8 7 27 1.8 29.2 ±1.2 1240 33 1.9 32.1 ±1.3 1530 7 6 37 2.0 34.5 ±1.4 1730 44 2.2 39.0 ±1.6 2140 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考 a)すずめっき軟銅線 (5.1) a) 構造 （7.1） a)公称電圧 許容電流の値は，6 条以下を並列に並べ b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.1 b)] b) 導体抵抗 （7.2） AC： 660V たもので，7 条以上の場合は上記の値の （絶縁体上にテープを施して識別してもよい。） c) 耐電圧 （7.3） DC：1000V 85％とする。 c)より合せ (5.6) d) 絶縁抵抗 （7.4） b)導体許容温度：85℃ （介在物水密コンパウンド） e) 屈曲 （7.5） （より合わせ上にテープを施してもよい。） f) 耐炎 （7.8） d)クロロプレンゴムシース (5.8.3) g) 水密 （7.9） h) 耐水圧 （7.11） i) 材料 （7.15） 21 F 8764E
付表12 水密9心消磁用EPゴム絶縁クロロプレンゴムシースケーブル（WDGPN） 導体 許容電流 直流 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ シース 厚さ 仕上 外径 仕上 外径 許容差 導体 抵抗 (20℃) 試験 電圧 (5分) 絶縁 抵抗 (20℃) 概算 質量 標準 条長 記号 線 心 数 mm2 mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WDGPN 9 22 19/1.2 6.0 1.1 2.3 37.0 ±1.5 0.859 1000 500 2900 64 57 100 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考 a)すずめっき軟銅より線 (5.1) a) 構造 （7.1） a)公称電圧 許容電流の値は，空中 1 条の場合のもの （水密コンパウンド充てん） b) 導体抵抗 （7.2） AC： 450V で，2 条以上の場合，電流低減率は次の （導体上に適切なセパレータを用いてもよい。） c) 耐電圧 （7.3） b)導体許容温度：85℃ とおりとする。 b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.1 b)] d) 絶縁抵抗 （7.4） （絶縁体上にテープを施して識別してもよい。） e) 屈曲 （7.5） c)より合せ (5.6) f) 耐炎 （7.8） （介在物水密コンパウンド） g) 水密 （7.9） （より合わせ上にテープを施してもよい。） h) 滴下 （7.10） d)クロロプレンゴムシース (5.8.3) i) 耐水圧 （7.11） j) 材料 （7.15） 条 数 低減率 2 0.92 3 0.87 4 0.83 5 0.82 6 0.80 22 F 8764E
付表13 250V 水密電子機器用EPゴム絶縁クロロプレンゴムシースケーブル（WTTPN） 導体 許容電流 交流(60Hz， 400Hz)，直流 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ シース 厚さ 仕上 外径 仕上 外径 許容差 導体 抵抗 （20℃） 試験 電圧 （5分） 絶縁 抵抗 （20℃） 概算 質量 標準 条長 記号 対 数 線 心 数 mm2 mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WTTPN 5 10 2 1/1.6 1.6 0.8 1.6 24.7 ±1.0 9.10 1500 1100 880 11 10 250 7 14 1.8 29.4 ±1.2 1230 10 9 10 20 2.1 37.8 ±1.5 1980 9 8 12 24 2.2 39.3 ±1.6 2180 8 7 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考
a)すずめっき軟銅線 (5.1) a)構造 （7.1） a)公称電圧 許容電流の値は，6 条以下を並列に並べ
b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.2 b)] b)導体抵抗 （7.2） AC：250V たもので，7 条以上の場合は上記の値の （絶縁体上にテープを施して識別してもよい。） c)耐電圧 （7.3） DC：450V 85％とする。 c)対より (5.5.1) d)絶縁抵抗 （7.4） b)導体許容温度：85℃ （介在物水密コンパウンド） e)屈曲 （7.5） （対より上にテープを施してもよい。） f)耐炎 （7.8） d)より合せ (5.6) g)水密 （7.9） （介在物水密コンパウンド） h)耐水圧 （7.11） （より合わせ上にテープを施してもよい。） i)漏話減衰量 （7.14） e)クロロプレンゴムシース (5.8.3) j)材料 （7.15） 23 F 8764E
付表14 660V 水密耐油性艦内通信用EPゴム絶縁ふっ素ゴムシースケーブル（WICPF） 導体 許容電流 交流(60Hz， 400Hz)，直流 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ シース 厚さ 仕上 外径 仕上 外径 許容差 導体 抵抗 （20℃） 試験 電圧 （5分） 絶縁 抵抗 （20℃） 概算 質量 標準 条長 記号 線 心 数 mm2 mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WICPF 2 2 1/1.6 1.6 1.0 2.4 12.6 ±0.5 9.01 2500 1400 220 22 19 500 5 15.3 ±0.6 370 17 15 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考 a)すずめっき軟銅線 (5.1) a) 構造 （7.1） a)公称電圧 許容電流の値は，6 条以下を並列に並べ b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.1 b)] b) 導体抵抗 （7.2） AC： 660V たもので，7 条以上の場合は上記の値の （絶縁体上にテープを施して識別してもよい。） c) 耐電圧 （7.3） DC：1000V 85％とする。 c)より合せ (5.6) d) 絶縁抵抗 （7.4） b)導体許容温度：85℃ （介在物水密コンパウンド） e) 屈曲 （7.5） （より合わせ上にテープを施してもよい。） f) 耐炎 （7.8） d)ふっ素ゴム内部シース (5.8.4) g) 水密 （7.9） e)補強層 (5.9) h) 耐水圧 （7.11） f)ふっ素ゴム外部シース (5.8.4) i) 材料 （7.15） 24 F 8764E
付表15 水密耐油性9心消磁用EPゴム絶縁ふっ素ゴムシースケーブル（WDG9PF） 水密耐油性12心消磁用EPゴム絶縁ふっ素ゴムシースケーブル（WDG12PF） 水密耐油性19心消磁用EPゴム絶縁ふっ素ゴムシースケーブル（WDG19PF） 導体 許容電流 直流 公称 断面積 素線数 ／ 素線径 外径 絶縁体 厚さ シース 厚さ 仕上 外径 仕上 外径 許容 差 導体 抵抗 （20℃） 試験 電圧 （5分） 絶縁 抵抗 （20℃） 概算 質量 標準 条長 記号 線 心 数 mm2 mm mm mm mm mm mm Ω/km V MΩkm ㎏/㎞ 周囲 温度 40℃ A 周囲 温度 50℃ A m WDG9PF 9 14 7/1.6 4.8 1.0 2.1 31.6 ±1.3 1.31 1000 600 2160 48 43 100 22 19/1.2 6.0 1.1 2.3 37.0 ±1.5 0.859 500 3130 64 57 WDG12PF 12 14 7/1.6 4.8 1.0 2.2 35.7 ±1.4 1.31 600 2980 46 41 22 19/1.2 6.0 1.1 2.5 42.4 ±1.6 0.859 500 4290 60 53 WDG19PF 19 14 7/1.6 4.8 1.0 2.5 42.6 ±1.6 1.31 600 4190 42 36 22 19/1.2 6.0 1.1 2.6 50.8 ±1.8 0.859 500 6450 54 48 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考 a)すずめっき軟銅より線 (5.1) a) 構造 （7.1） a)公称電圧 許容電流の値は，空中 1 条の場合のもの （水密コンパウンド充てん） b) 導体抵抗 （7.2） DC：450V で，2 条以上の場合，電流低減率は次の （導体上に適切なセパレータを用いてもよい。） c) 耐電圧 （7.3） b)導体許容温度：85℃ とおりとする。 b)EP ゴム絶縁体（識別） [5.2.1 及び 5.4.1 b)] d) 絶縁抵抗 （7.4） （絶縁体上にテープを施して識別してもよい。） e) 屈曲 （7.5） c)より合せ (5.6) f) 難燃 （7.7） （介在物水密コンパウンド） g) 水密 （7.9） （より合わせ上にテープを施してもよい。） h) 滴下 （7.10） d)ふっ素ゴム内部シース (5.8.4) i) 耐水圧 （7.11） e)補強層 (5.9) j) 材料 （7.15） f)ふっ素ゴム外部シース (5.8.4) 条 数 低減率 2 0.92 3 0.87 4 0.83 5 0.82 6 0.80 25 F 8764E
付表 16 250V 水密電子機器用ポリメチルペンテン絶縁ポリオレフィンエラストマーシースあじろがい装ケーブル（一括遮へい付）（WTTXACS） 導体 許容電流 交流(60Hz， 400Hz)，直流 標準 条長 公称 断面積 素線径 ／ 素線数 外径 絶縁体 厚さ 遮へい 編組 線径 シース 厚さ シース 外径 あじろ がい装 線径 仕上 外径 シース 及び仕 上外径 許容差 導体 抵抗 (20℃) 試験 電圧 （5分） 絶縁 抵抗 (20℃) 概算 質量 記号 対 数 線 心 数 mm2 mm mm mm mm mm mm mm mm mm Ω/km V MΩkm kg/km 周囲 温度 40℃ A 周囲 温度 50℃ A m 1 2 0.14 1.1 8.9 10.5 ±0.4 215 13 11 2 4 17.4 19.0 605 10 9 3 6 1.4 18.3 19.9 ±0.8 675 9 8 4 8 0.16 1.5 20.0 21.6 ±0.9 775 8 7 7 14 0.18 1.7 25.9 27.5 ±1.1 1380 6 5 10 20 0.20 1.9 31.2 32.8 ±1.3 1570 5 WTTXACS 16 32 1.13 1/1.2 1.2 0.5 0.26 2.1 36.0 0.32 37.6 ±1.5 16.7 1500 1000 2220 4 4 200 1．構成・適用箇条番号 2．試験項目・箇条番号 （参考） 備考 a)すずめっき軟銅線 (5.1) a) 構造 （7.1） (1)公称電圧 許容電流の値は、6 条以下を並列に並べ b)ポリメチルペンテン絶縁体（識別） [5.2.4 及び 5.4.2 a)] b) 導体抵抗 （7.2） AC：250V たもので、7 条以上の場合は上記の値の c)対より（介在物水密コンパウンド） (5.5.1) c) 耐電圧 （7.3） DC：450V 85％とする。 （対より上にテープを施してもよい。） d) 絶縁抵抗 （7.4） (2)導体許容温度：75℃ d)より合わせ e) 屈曲 （7.5） （介在物水密コンパウンド） (5.6) f) 低温屈曲 （7.6） （より合わせ上にテープを施してもよい。） g) 難燃 （7.7） e) 遮へい編組 (5.7) h) 水密 （7.9） f) ポリオレフィンエラストマーシース (5.8.1) i) 耐水圧 （7.11） g) あじろがい装 (5.10) j) 材料 （7.15） h) ペイント (5.11) 26 F 8764E
27 F 8764E
艦 船 用 水 密 電 線
解 説
この解説は，本件に規定・記載した事柄並びにこれらに関連した事柄を説明するもので，規格の一 部ではない。 1. 作成の経緯 1.1 改正の趣旨 NDS F 8764の改正は，旧版制定以降の諸情勢の変化に対応し，規格内容の見直し等 の改正を行うことを趣旨とするものである。 1.2 改正時の経緯等 1.2.1 初版制定の経緯等 艦船建造合理化の一環として，NDS XXF 8701CがNDS F 8701Dに改正された のに伴い，規格使用上の便宜を図るとともに品質統一を目途として，昭和46年に，従来6種の規格とし て別個に規定されていたものを見直し統合して作成された。 この規格の制定により，艦船用電線関係規格は，数種の特殊ケーブルを除き，次の3種類に統合され た。 NDS F 8701（艦船用電線） NDS F 8763（艦船用遮へい付き電線） NDS F 8764（艦船用水密電線） 従来の規格とNDS F 8764との対照表を解説付表1に示す。 1.2.2 B版制定の経緯等 JIS C 3410の改正により，電線の絶縁材料として陸上ケーブルに広く使わ れつつあったエチレンプロピレン（以下ＥＰという）ゴムが従来の天然ゴム及びブチルゴムにかわっ て採用された。そこで，昭和52年にNDS F 8764も絶縁材料としてEPゴムを採用するとともに，水密性 の向上を織り込み，B版を作成した。 NDS F 8764とNDS F 8764Bと対照表を解説付表2に示す。 1.2.3 C版制定の経緯等 NDS F 8764Bでは，電線1本の燃焼試験である耐炎性には満足する。しかし， 実際の電路に見られるような多条布設の場合は火災時の延焼性も高く，また，燃焼時に多量の煙や塩 化水素などの腐食性の強い有毒ガスが発生し，艦内消化活動の妨げや配電盤などの金属物の腐食など の2次災害ももたらす。 そこで，平成元年に火災時の安全対策という点から，多条布設においても難燃性を有し，塩化水素 に代表されるハロゲン系の有毒ガスの発生がなく，煙の発生量も少ないノンハロゲン難燃電線に全面 的に改め，C版を作成した。 また，今後の使用が見込まれるものについても，同様の要求に応えるように検討し，C版に採用した。 ただし，B版に規定されていたWICPN，WTTPN及び使用実績のあるWDGPNは，シース材料をクロロプレ ンからノンハロゲン材料のポリオレフィン又はポリオレフィンエラストマーに変更した場合，内殻貫 通電線として，使用に耐えるかどうか未確認であるためそのまま残した。 NDS F 8764BとNDS F 8764Cとの対照表を解説付表3に示す。 1.2.4 D版制定の経緯等 平成元年のC版制定後もNDS F 8764及び，NDS F 8764Bが艦船用水密電線の 解 128 F 8764E 規格として存続していた。そこで，艦船用水密電線の今後の使用見込みを調査し，使用見込みのない 電線は規格から除外し，これまで規格化されていないが使用実績のある電線及び，今後の使用が見込 まれる電線の新たな規格化の調査を行い，現状及び今後の実情に合う規格を制定して，前記3種の規格 の統合を図ることにした。そのため，平成5年に社団法人 日本電線工業会に作業を委託し，工業会内 に組織した“艦船用水密電線規格改正原案作成委員会“（委員長 株式会社フジクラ）で検討を行っ た。その結果，電線の技術的進歩を考慮した規格運用上の問題点の調査検討結果を織り込み，D版を作 成した。 D版での主な改正は以下のとおりである。 1) NDS F 8764に規定されている電線は，今後の使用見込みがないため規格化対象から除外した。 2) NDS F 8764Bに規定されている電線は，WICPN及びWTTPNについては今後の使用が見込まれるので 規格化対象とし，その他は今後の使用見込みがないため，規格化対象から除外した。 3) NDS F 8764Cに規定されている電線は，全面的に今後の使用が見込まれるため規格化対象とした。 4) 今後の使用が見込まれる新たな電線として，水密耐油性の9心及び19心の消磁用電線をWDG9PF 及びWDG19PFとして規格対象とした。 5) 従来から使用実績のある水密電子機器用各対遮へい付きケーブル（WTTPAC-S）を導体単線から より線に変更し，新たに規格化対象とした。 6) 単位系をSI単位系に統一した。 上記 4)の成果については，平成2年度に防衛庁技術研究本部が，社団法人 日本防衛装備工業会に 委託した“潜水艦用耐油性水密消磁ケーブルの調査研究“の成果及び防衛庁技術研究本部技報を踏ま えたものである。 NDS F 8764CとNDS F 8764Dとの対照表を解説付表4に示す。 D版制定時の主な項目の改正の要求，補足説明など参考となる事項を解説表1に示す。 解説表1 箇条番号 項目 説明 2 種類・記号 1）250 V水密電子機器用EPゴム絶縁ポリオレフィンエラストマーシース あじろがい装ケーブル（各対遮へい付）（WTTPAC－S）を追加した。 2）660 V水密艦内通信用EP絶縁ふっ素ゴムシースケーブルに耐油性の旨 を明記し，660 V水密耐油性艦内通信用EPゴム絶縁ふっ素ゴムシース ケーブルとした。ただし材料の変更は行っていないので従来の記号を そのまま採用した。 3）新たに水密耐油性9心消磁用EPゴム絶縁ふっ素ゴムシースケーブル （WDG9PF）及び，水密耐油性19心消磁用EPゴム絶縁ふっ素ゴムシース ケーブル（WDG19PF）を追加した。 3 性能 新たにWTTPAC－S，WDG9PF及びWDG19PFを追加したことに伴い，これらの 水密性を追加した。 解 2
29 F 8764E 解説表 1（続き） 箇条番号 項目 説明 4.2 絶縁体 絶縁体厚さの許容差を規定した表の該当電線の記号の欄をNDS F 8701の 表現に合わせて訂正した。 4.8 シース シース厚さの許容差を規定した表の該当電線の欄をNDS F 8701の表現に 合わせて訂正した。 5.2 水密コン パウンド 今回追加するWDG9PF，WDG19PFに使用する水密コンパウンドはノンハロゲ ン材料でなくてもよいこととした。 5.4 テープ 今回追加するWDG9PF，WDG19PFに使用するテープはノンハロゲン材料でな くてもよいこととした。 5.6 シース ふっ素ゴムシースの材料特性の表をJISの様式に合わせた。 表中の引張り強さの単位をSI単位系とした。 従来単位への換算は次のとおりとする。 Kgf/mm2＝MPa×1/9.8 6.9 滴下試験 今回追加したWTTPAC－S，WDG9PF及びWDG19PFの試験温度を（85±1）℃と した。 7 呼び方 WICPF及び今回追加したWTTPAC－S，WDG9PF，WDG19PFについて表現をNDS F 8701に合わせた。 1.2.5 E版制定の経緯等 艦船用水密電線の今後の使用見込みを調査し，使用見込みのない電線を規 格から除外し，これまで規格化されていないが使用実績のある電線及び，今後の使用が見込ま れ る 電 線 の 新 た な 規 格 化 の 調 査 を 行 っ た 。 ま た ，E版 制 定 の 原 案 作 成 は ，平 成 16年 度 に 防 衛 庁 技 術 研 究 本 部 が 社 団 法 人 日 本 電 線 工 業 会 に 作 業 を 実 施 さ せ た 。 工 業 会 は ，三 菱 重 工 業 (株 )，(株 )川 崎 造 船 ，(株 )ア イ・エ イ チ・ア イ マ リ ン ユ ナ テ ッ ド ， 寺 崎 電 気 産 業 (株 )，(株 )北 澤 電 機 製 作 所 ，(株 )フ ジ ク ラ ，古 河 電 気 工 業 (株 )，日 立 電 線 (株 )， 有 職 者 ， 防 衛 庁 海 上 幕 僚 監 部 技 術 部 第 １ 課 ， 防 衛 庁 海 上 幕 僚 監 部 装 備 部 艦 船 課 ， 防 衛 庁 技 術 研 究 本 部 技 術 開 発 官（ 船 舶 担 当 ）付 第 ４ 開 発 室 ，防 衛 庁 技 術 研 究 本 部 技 術 開 発 官（ 船 舶 担 当 ） 付 第 5設 計 室 ，防 衛 庁 技 術 研 究 本 部 第 １ 研 究 所 第 ４ 部 艦 艇 機 器 研 究 室 及 び 防 衛 庁 技 術 研 究 本 部 技 術 部 技 術 情 報 管 理 課 に よ る 委 員 会 [委 員 長 ： (株 )フ ジ ク ラ ]を 組 織 し て 改 正 規 格 原 案 調 査 を 実 施 し た 。 検 討 に あ た っ て ， 平 成 13年 度 に 防 衛 庁 技 術 本 部 が 社 団 法 人 日 本 電 線 工 業 会 に 委 託 し た 「 艦 船 用 電 線 （ NDS F 8701G） 外 3件 の 見 直 し 調 査 作 業 」 の 報 告 書 を 参 考 に し た 。 併 せ て ， D版 制 定 以 降 の 諸 情 勢 の 変 化 に 対 応 し ， 規 格 内 容 の 見 直 し 等 を 実 施 し た 。 E版 で の 主 な 改 正 は 次 の と お り で あ る 。 1) NDS F 8764Dに 規 定 さ れ て い る 品 種 の WICPALは ，そ の 代 わ り と し て WICPFが 使 用 さ れ る 。 解 3
