管渠型側溝

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

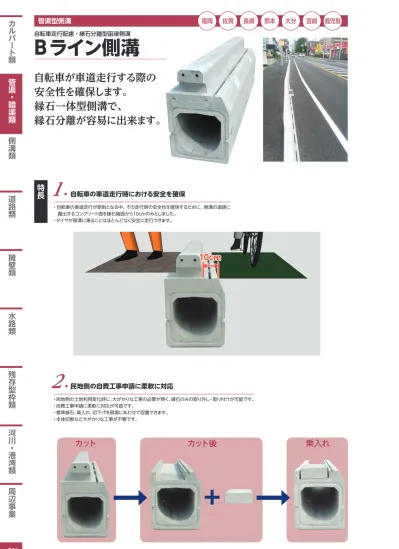

自転車走行配慮・縁石分離型函渠側溝

Bライン側溝

自転車が車道走行する際の

安全性を確保します。

縁石一体型側溝で、

縁石分離が容易に出来ます。

特長

・自転車の車道走行が原則となる中、その走行時の安全性を確保するために、側溝の道路に 露出するコンクリート面を縁石端面から１０cmのみとしました。 ・タイヤが側溝に乗ることはほとんどなく安全に走行できます。 ・民地側の土地利用変化時に、大がかりな工事の必要が無く、縁石のみの取り外し・取り付けが可能です。 ・自費工事申請に柔軟に対応が可能です。 ・標準縁石、乗入れ、切下げを現場にあわせて設置できます。 ・本体切断など大がかりな工事が不要です。

1

.

2

.

自転車の車道走行時における安全を確保

民地側の自費工事申請に柔軟に対応

カット後

乗入れ

10cm

10cm

+

カット

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

047

特長

従来型の縁石取り替え方法 新型の縁石取り替え方法 カッター（くさび）を横から入れる ため、舗装面の掘削・復旧が必要 で、周辺への影響が大きいです。 Ⅲ型（縁石後付タイプ）側溝上面の凹部分にアスファルト仮舗装を行い、 暫定車線としての供用時にも集水が可能です。 側溝本体をカットせずに、乗入れ・切下げ・短尺の縁石を敷設できます。 正規車道構築後は、仮舗装を外し縁石をセットできます。 側溝上面よりカッターを入れ縁石 部を取り外すことができ、簡易で 周辺への影響が小さいです。

3

.

5

.

6

.

縁石取り替え時に舗装面の掘削が最小限

道路工事における、暫定車線『切り回し』に対応可

Ⅲ型（縁石後付タイプ）を活用することで、乗入れ部を現場にて任意に設定可

管渠型側溝▶自転車走行配慮・縁石分離型函渠側溝

/Bライン側溝

砂溜桝 連続スリット グレーチング（182×550） 実穴（158×430）

カット面

カット面

⇨

養生シート アスファルト仮舗装 連続スリット孔 モルタル

乗入れ部（任意）

切下げ

切下げ

短尺

短尺

Ⅰ型

Ⅲ型

Ⅲ型

Ⅲ型

Ⅰ型

・道路側溝縦断方向に連続スリットを設け、 集水能力をアップ。 （排水性舗装の機能低下にも対応） ・必要に応じてグレーチング 砂溜桝を設置できます。

4

.

道路縦断方向に流れる雨水を側溝全線で集水

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

管渠型側溝▶自転車走行配慮・縁石分離型函渠側溝

/Bライン側溝

排水性舗装対応集水孔 R150 敷モルタル(1:3) 車道側 歩道側 267 55 300 65 50 485 65 83 35 50 300 50 30 100 スリット集水孔 42 17 420 400 500 基礎材 断面図 側面図 (車道側) 車道側 歩道側 30 100 615 35 400 80 400 70 R200 160 347 30 8460 42 17 _{排水性舗装対応集水孔} スリット集水孔 65 550 500 10002000 500 850 100 100 850850 100 2000 160 60 60 520 620 250 排水性舗装対応集水孔 スリット集水孔 敷モルタル(1:3) 基礎材 車道側 歩道側 150 180 70 120 300 65 50 485 150 排水性舗装 対応集水孔 100 35 42 17 50 300 50 敷モルタル(1:3) 基礎材 400 500 100 スリット集水孔 R150 30 断面図 断面図 車道側 歩道側 歩道側 車道側 150 180 615 35 400 145 150 400 70 60120 10060 42 17 520 620 R200 160 敷モルタル(1:3) 基礎材 30 100 縁石分離板 60 60 250 (オプション)　　 スリット集水孔 排水性舗装 対応集水孔 615 30 100 35 400 145 200 400 70 R200 160 180 220 6080 10060 42 17 排水性舗装 対応集水孔 スリット集水孔 60 60 520 620 250 縁石分離板 (オプション)　　 敷モルタル(1:3) 基礎材 側面図 (車道側) 495 10001990 495 5 5 850 縁石排水孔 100 100 850 100 2000 排水性舗装対応集水孔 160 スリット集水孔 車道側 歩道側 201 49 120 300 65 50 485 50 排水性舗装対応集水孔 100 35 50 300 50 400 500 100 スリット集水孔 42 17 R150 30 敷モルタル(1:3) 基礎材 側面図(車道側) 断面図 車道側 歩道側 30 100 615 35 400 145 50 400 70 R200 160 201 60 99 10060 42 17 850 100 100 850850 100 2000 160 495 10001990 495 5 5 排水性舗装対応集水孔 スリット集水孔 60 60 520 620 250 縁石分離板 (オプション)　　 排水性舗装対応集水孔 スリット集水孔 敷モルタル(1:3) 基礎材 排水性舗装対応集水孔 R150 敷モルタル(1:3) 車道側 歩道側 267 55 300 65 50 485 65 83 35 50 300 50 30 100 スリット集水孔 42 17 420 400 500 基礎材 断面図 側面図 (車道側) 車道側 歩道側 30 100 615 35 400 80 400 70 R200 160 347 30 8460 42 17 スリット集水孔_{排水性舗装対応集水孔} 65 550 500 10002000 500 850 100 100 850850 100 2000 160 60 60 520 620 250 排水性舗装対応集水孔 スリット集水孔 敷モルタル(1:3) 基礎材 車道側 歩道側 380 55 300 65 20 377 35 50 300 50 敷モルタル(1:3) 基礎材 400 500 100 420 43 基礎コンクリート(18N) 　　または PCa版 R150 100 30 断面図 側面図 (車道側) 車道側 歩道側 30 100 550 160 100 敷モルタル(1:3) 基礎材 基礎コンクリート(18N) 　　または PCa版 35₄₀₀ 80 400 70 R200 550 460 30 30 70 400 80 550 850 100 100 850850 100 2000 160 60 60 520 620 250

Ⅰ型

（標準タイプ）

Ⅱ型

（車乗入れタイプ）

Ⅲ型

（縁石後付タイプ）

Ⅳ型

（横断部） 300 型（タイプ A） 300 型 300 型 300 型 400 型（タイプ A） 400 型（タイプ B） 車道側 歩道側 150 180 70 120 300 65 50 485 150 排水性舗装 対応集水孔 100 35 42 17 50 300 50 敷モルタル(1:3) 基礎材 400 500 100 スリット集水孔 R150 30 断面図 断面図 車道側 歩道側 歩道側 車道側 150 180 615 35 400 145 150 400 70 60120 10060 42 17 520 620 R200 160 敷モルタル(1:3) 基礎材 30 100 縁石分離板 60 60 250 (オプション)　　 スリット集水孔 排水性舗装 対応集水孔 615 30 100 35 400 145 200 400 70 R200 160 180 220 6080 10060 42 17 排水性舗装 対応集水孔 スリット集水孔 60 60 520 620 250 縁石分離板 (オプション)　　 敷モルタル(1:3) 基礎材 側面図 (車道側) 495 10001990 495 5 5 850 縁石排水孔 100 100 850 100 2000 排水性舗装対応集水孔 160 スリット集水孔 車道側 歩道側 150 180 70 120 300 65 50 485 150 排水性舗装 対応集水孔 100 35 42 17 50 300 50 敷モルタル(1:3) 基礎材 400 500 100 スリット集水孔 R150 30 断面図 断面図 車道側 歩道側 歩道側 車道側 150 180 615 35 400 145 150 400 70 60120 10060 42 17 520 620 R200 160 敷モルタル(1:3) 基礎材 30 100 縁石分離板 60 60 250 (オプション)　　 スリット集水孔 排水性舗装 対応集水孔 615 30 100 35 400 145 200 400 70 R200 160 180 220 6080 10060 42 17 排水性舗装 対応集水孔 スリット集水孔 60 60 520 620 250 縁石分離板 (オプション)　　 敷モルタル(1:3) 基礎材 側面図 (車道側) 495 10001990 495 5 5 850 縁石排水孔 100 100 850 100 2000 排水性舗装対応集水孔 160 スリット集水孔 〈断面図〉 〈断面図〉 〈断面図〉 〈断面図〉 〈断面図〉 400 型 〈断面図〉 400 型 〈断面図〉 400 型 〈断面図〉 〈断面図〉 車道側 歩道側 150 180 70 120 300 65 50 485 150 排水性舗装 対応集水孔 100 35 42 17 50 300 50 敷モルタル(1:3) 基礎材 400 500 100 スリット集水孔 R150 30 断面図 断面図 車道側 歩道側 歩道側 車道側 150 180 615 35 400 145 150 400 70 60120 10060 42 17 520 620 R200 160 敷モルタル(1:3) 基礎材 30 100 縁石分離板 60 60 250 (オプション)　　 スリット集水孔 排水性舗装 対応集水孔 615 30 100 35 400 145 200 400 70 R200 160 180 220 6080 10060 42 17 排水性舗装 対応集水孔 スリット集水孔 60 60 520 620 250 縁石分離板 (オプション)　　 敷モルタル(1:3) 基礎材 側面図 (車道側) 495 10001990 495 5 5 850 縁石排水孔 100 100 850 100 2000 排水性舗装対応集水孔 160 スリット集水孔 〈車道側 側面図〉 車道側 歩道側 201 49 120 300 65 50 485 50 排水性舗装対応集水孔 100 35 50 300 50 400 500 100 スリット集水孔 42 17 R150 30 敷モルタル(1:3) 基礎材 側面図(車道側) 断面図 車道側 歩道側 30 100 615 35 400 145 50 400 70 R200 160 201 60 99 10060 42 17 850 100 100 850850 100 2000 160 495 10001990 495 5 5 排水性舗装対応集水孔 スリット集水孔 60 60 520 620 250 縁石分離板 (オプション)　　 排水性舗装対応集水孔 スリット集水孔 敷モルタル(1:3) 基礎材 車道側 歩道側 201 49 120 300 65 50 485 50 排水性舗装対応集水孔 100 35 50 300 50 400 500 100 スリット集水孔 42 17 R150 30 敷モルタル(1:3) 基礎材 側面図(車道側) 断面図 車道側 歩道側 30 100 615 35 400 145 50 400 70 R200 160 201 60 99 10060 42 17 850 100 100 850850 100 2000 160 495 10001990 495 5 5 排水性舗装対応集水孔 スリット集水孔 60 60 520 620 250 縁石分離板 (オプション)　　 排水性舗装対応集水孔 スリット集水孔 敷モルタル(1:3) 基礎材 〈車道側 側面図〉 〈車道側 側面図〉 〈車道側 側面図〉 排水性舗装対応集水孔 R150 敷モルタル(1:3) 車道側 歩道側 267 55 300 65 50 485 65 83 35 50 300 50 30 100 スリット集水孔 42 17 420 400 500 基礎材 断面図 側面図 (車道側) 車道側 歩道側 30 100 615 35 400 80 400 70 R200 160 347 30 8460 42 17 スリット集水孔_{排水性舗装対応集水孔} 65 550 500 10002000 500 850 100 100 850850 100 2000 160 60 60 520 620 250 排水性舗装対応集水孔 スリット集水孔 敷モルタル(1:3) 基礎材 車道側 歩道側 380 55 300 65 20 377 35 50 300 50 敷モルタル(1:3) 基礎材 400 500 100 420 43 基礎コンクリート(18N) 　　または PCa版 R150 100 30 断面図 側面図 (車道側) 車道側 歩道側 30 100 550 160 100 敷モルタル(1:3) 基礎材 基礎コンクリート(18N) 　　または PCa版 35₄₀₀ 80 400 70 R200 550 460 30 30 70 400 80 550 850 100 100 850850 100 2000 160 60 60 520 620 250 車道側 歩道側 380 55 300 65 20 377 35 50 300 50 敷モルタル(1:3) 基礎材 400 500 100 420 43 基礎コンクリート(18N) 　　または PCa版 R150 100 30 断面図 側面図 (車道側) 車道側 歩道側 30 100 550 160 100 敷モルタル(1:3) 基礎材 基礎コンクリート(18N) 　　または PCa版 35 400 80 400 70 R200 550 460 30 30 70 400 80 550 850 100 100 850850 100 2000 160 60 60 520 620 250

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

049

管渠型側溝▶自転車走行配慮・縁石分離型函渠側溝

/Bライン側溝

側面図(車道側) 断面図 車道側 歩道側 780 110 110 1000 グレーチング 880 60ノックアウト 60 連結プレート 430 670 70 145 600 620 720 145 93 670 30 敷モルタル(1:3) 基礎材 100 52 815 145 670 750 65 80 70 400 200 ノックアウト 400 R200 405 215 60 60 グレーチング φ180 300 110 400 110 815 平面図 歩道側 車道側 215 570 1000 215 405 215 620 スリップ 防止加工 グレーチング 側面図(車道側) 断面図 車道側 歩道側 760 120 120 1000 1070 70 145 1000 グレーチング 880 60 60 連結プレート 430 ノックアウト 620 720 敷モルタル(1:3) 基礎材 145 93 1070 30 100 52 1215 405 215 60 60 グレーチング 400 R200 145 1070 1150 65 80 70 400 600 ノックアウト 120 380 120 φ400 200 1215 平面図 歩道側 車道側 215 570 1000 215 405 215 620 スリップ 防止加工 グレーチング

300 型 SM

（砂溜め桝）

300 型 BM

（分水桝）

400 型 SM

（砂溜め桝）

400 型 BM

（分水桝） 〈A-A 断面図〉 〈A-A 断面図〉 〈A-A 断面図〉 〈A-A 断面図〉 〈車道側 側面図〉 〈車道側 側面図〉 〈車道側 側面図〉 〈車道側 側面図〉 〈平面図〉 〈平面図〉 〈平面図〉 〈平面図〉 側面図(車道側) 断面図 車道側 歩道側 780 110 110 1000 グレーチング 880 60ノックアウト 60 連結プレート 430 670 70 145 600 620 720 145 93 670 30 敷モルタル(1:3) 基礎材 100 52 815 145 670 750 65 80 70 400 200 ノックアウト 400 R200 405 215 60 60 グレーチング φ180 300 110 400 110 815 平面図 歩道側 車道側 215 570 1000 215 405 215 620 スリップ 防止加工 グレーチング 側面図(車道側) 断面図 車道側 歩道側 780 110 110 1000 グレーチング 880 60ノックアウト 60 連結プレート 430 670 70 145 600 620 720 145 93 670 30 敷モルタル(1:3) 基礎材 100 52 815 145 670 750 65 80 70 400 200 ノックアウト 400 R200 405 215 60 60 グレーチング φ180 300 110 400 110 815 平面図 歩道側 車道側 215 570 1000 215 405 215 620 スリップ 防止加工 グレーチング 車道側 歩道側 60 1020 52 68 900 285 215 グレーチング 120 970 1090 300 600 300 R150 60 120 260 120 敷モルタル(1:3) 基礎材 500 600 30 100 70 70 430 50 50 φ300 200 グレーチング 880 60 連結プレート 60 敷モルタル(1:3) 基礎材 1000 1100 30 100 120 760 120 ノックアウト 215 570 1000 215 500 285 215 グレーチング（細目ノンスリップタイプ ) A A 車道側 歩道側 620 70 285 215 グレーチング 52 68 60 500 120 570 690 300 200 300 R150 60 敷モルタル(1:3) 基礎材 500 600 100 300 100 30 100 70 グレーチング 430 880 60 連結プレート 60 50 50 250 φ180 敷モルタル(1:3) 基礎材 1000 1100 30 100 100 800 100 ノックアウト 215 570 1000 215 グレーチング（細目ノンスリップタイプ ) 500 285 215 A A 車道側 歩道側 60 1020 52 68 900 285 215 グレーチング 120 970 1090 300 600 300 R150 60 120 260 120 敷モルタル(1:3) 基礎材 500 600 30 100 70 70 430 50 50 φ300 200 グレーチング 880 60 連結プレート 60 敷モルタル(1:3) 基礎材 1000 1100 30 100 120 760 120 ノックアウト 215 570 1000 215 500 285 215 グレーチング（細目ノンスリップタイプ ) A A 車道側 歩道側 620 70 285 215 グレーチング 52 68 60 500 120 570 690 300 200 300 R150 60 敷モルタル(1:3) 基礎材 500 600 100 300 100 30 100 70 グレーチング 430 880 60 連結プレート 60 50 50 250 φ180 敷モルタル(1:3) 基礎材 1000 1100 30 100 100 800 100 ノックアウト 215 570 1000 215 グレーチング（細目ノンスリップタイプ ) 500 285 215 A A 車道側 歩道側 60 1020 52 68 900 285 215 グレーチング 120 970 1090 300 600 300 R150 60 120 260 120 敷モルタル(1:3) 基礎材 500 600 30 100 70 70 430 50 50 φ300 200 グレーチング 880 60 連結プレート 60 敷モルタル(1:3) 基礎材 1000 1100 30 100 120 760 120 ノックアウト 215 570 1000 215 500 285 215 グレーチング（細目ノンスリップタイプ ) A A 車道側 歩道側 620 70 285 215 グレーチング 52 68 60 500 120 570 690 300 200 300 R150 60 敷モルタル(1:3) 基礎材 500 600 100 300 100 30 100 70 グレーチング 430 880 60 連結プレート 60 50 50 250 φ180 敷モルタル(1:3) 基礎材 1000 1100 30 100 100 800 100 ノックアウト 215 570 1000 215 グレーチング（細目ノンスリップタイプ ) 500 285 215 A A 車道側 歩道側 60 1020 52 68 900 285 215 グレーチング 120 970 1090 300 600 300 R150 60 120 260 120 敷モルタル(1:3) 基礎材 500 600 30 100 70 70 430 50 50 φ300 200 グレーチング 880 60 連結プレート 60 敷モルタル(1:3) 基礎材 1000 1100 30 100 120 760 120 ノックアウト 215 570 1000 215 500 285 215 グレーチング（細目ノンスリップタイプ ) A A 車道側 歩道側 620 70 285 215 グレーチング 52 68 60 500 120 570 690 300 200 300 R150 60 敷モルタル(1:3) 基礎材 500 600 100 300 100 30 100 70 グレーチング 430 880 60 連結プレート 60 50 50 250 φ180 敷モルタル(1:3) 基礎材 1000 1100 30 100 100 800 100 ノックアウト 215 570 1000 215 グレーチング（細目ノンスリップタイプ ) 500 285 215 A A 車道側 歩道側 60 1020 52 68 900 285 215 グレーチング 120 970 1090 300 600 300 R150 60 120 260 120 敷モルタル(1:3) 基礎材 500 600 30 100 70 70 430 50 50 φ300 200 グレーチング 880 60 連結プレート 60 敷モルタル(1:3) 基礎材 1000 1100 30 100 120 760 120 ノックアウト 215 570 1000 215 500 285 215 グレーチング（細目ノンスリップタイプ ) A A 車道側 歩道側 620 70 285 215 グレーチング 52 68 60 500 120 570 690 300 200 300 R150 60 敷モルタル(1:3) 基礎材 500 600 100 300 100 30 100 70 グレーチング 430 880 60 連結プレート 60 50 50 250 φ180 敷モルタル(1:3) 基礎材 1000 1100 30 100 100 800 100 ノックアウト 215 570 1000 215 グレーチング（細目ノンスリップタイプ ) 500 285 215 A A 車道側 歩道側 60 1020 52 68 900 285 215 グレーチング 120 970 1090 300 600 300 R150 60 120 260 120 敷モルタル(1:3) 基礎材 500 600 30 100 70 70 430 50 50 φ300 200 グレーチング 880 60 連結プレート 60 敷モルタル(1:3) 基礎材 1000 1100 30 100 120 760 120 ノックアウト 215 570 1000 215 500 285 215 グレーチング（細目ノンスリップタイプ ) A A 車道側 歩道側 620 70 285 215 グレーチング 52 68 60 500 120 570 690 300 200 300 R150 60 敷モルタル(1:3) 基礎材 500 600 100 300 100 30 100 70 グレーチング 430 880 60 連結プレート 60 50 50 250 φ180 敷モルタル(1:3) 基礎材 1000 1100 30 100 100 800 100 ノックアウト 215 570 1000 215 グレーチング（細目ノンスリップタイプ ) 500 285 215 A A 側面図(車道側) 断面図 車道側 歩道側 760 120 120 1000 1070 70 145 1000 グレーチング 880 60 60 連結プレート 430 ノックアウト 620 720 敷モルタル(1:3) 基礎材 145 93 1070 30 100 52 1215 405 215 60 60 グレーチング 400 R200 145 1070 1150 65 80 70 400 600 ノックアウト 120 380 120 φ400 200 1215 平面図 歩道側 車道側 215 570 1000 215 405 215 620 スリップ 防止加工 グレーチング 側面図(車道側) 断面図 車道側 歩道側 760 120 120 1000 1070 70 145 1000 グレーチング 880 60 60 連結プレート 430 ノックアウト 620 720 敷モルタル(1:3) 基礎材 145 93 1070 30 100 52 1215 405 215 60 60 グレーチング 400 R200 145 1070 1150 65 80 70 400 600 ノックアウト 120 380 120 φ400 200 1215 平面図 歩道側 車道側 215 570 1000 215 405 215 620 スリップ 防止加工 グレーチング

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

2500 2% 15 a1 d t2 b t2 B 55 H 2 t 2 h t 1 H 1 R 2500

特長

規定幅の位置に車道外側線(白線) を引くことができ、車道幅員の有効 利用が可能です。

1

.

車道幅員を

有効利用

歩車道の段差を配慮することで、道 路周辺の生活環境における障壁を なくさせます。

2

.

バリアフリー対応

排水性舗装内を浸透流下した排水 を側壁開孔部より管渠内に集水し ます。

3

.

排水性舗装対応

頂版に連続したスリット(開孔部)を 設けることで、効率的な路面排水が できます。

4

.

路面排水

効率的な路面排水、車道幅員の

有効利用を可能にする側溝です。

排水

排水性スリット型側溝

サイドライン側溝

〈T-25〉

管渠型側溝

寸法表（単位：㎜） 呼び名 h b t1 t2 a1 R d B H1 H2 参考質量（㎏） 300 型 300 300 100 70 215 150 270 440 470 410 615 400 型 400 400 105 85 280 200 360 570 590 529 958 ※ L＝600 以下の緑石を使用する場合は、ストッパー シール（別途付属品）をご使用ください。

Ⅰ型

〈平面図〉 〈断面図〉 〈道路側側面図〉

Ⅰ型

標準型

鹿児島

宮崎

大分

熊本

長崎

佐賀

福岡

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

051

w H 2 t 2 h t 1 H 1 d B b t2 t2 2% 細目ノンスリップグレーチング ボルト固定 965 570 965 2500 965 570 965 細目ノンスリップグレーチング 650 875 750 875 2500 50 50 200 ₂₆₀ 2% H 2 60 h t 1 H 1 t 2 c G 50 50 インバート基礎版 ₂₃₀ 2% 80 B H インバート基礎版 H 505 H 1 80 1020 1160 70 70 1040 ボルト固定 細目ノンスリップグレーチング 570 235 235 50 70 w H 2 t 2 h t 1 H 1 d B b t2 t2 2% 細目ノンスリップグレーチング ボルト固定 965 570 965 2500 965 570 965 細目ノンスリップグレーチング 650 875 750 875 2500 50 50 200 ₂₆₀ 2% H 2 60 h t 1 H 1 t 2 c G 50 50 インバート基礎版 ₂₃₀ 2% 80 B H インバート基礎版 H 505 H 1 80 1020 1160 70 70 1040 ボルト固定 細目ノンスリップグレーチング 570 235 235 50 70 w H 2 t 2 h t 1 H 1 d B b t2 t2 2% 細目ノンスリップグレーチング ボルト固定 965 570 965 2500 965 570 965 細目ノンスリップグレーチング 650 875 750 875 2500 50 50 200 ₂₆₀ 2% H 2 60 h t 1 H 1 t 2 c G 50 50 インバート基礎版 ₂₃₀ 2% 80 B H インバート基礎版 H 505 H 1 80 1020 1160 70 70 1040 ボルト固定 細目ノンスリップグレーチング 570 235 235 50 70

管渠型側溝▶排水性スリット型側溝

/サイドライン側溝

〈T-25〉

Ⅰ型

寸法表（単位：㎜） 呼び名 h b t1 t2 w d B H1 H2 参考質量（㎏） 300 型 300 300 100 70 143 270 440 470 410 595 400 型 400 400 105 85 193 360 570 590 529 931 ※グレーチングボルト固定ヶ所数：300 型 /2ヶ所（M16）　400 型 /4ヶ所（M12） 寸法表（単位：㎜） 呼び名 h t1 t2 c G H1 H2 桝参考質量（㎏） 本体参考質量（㎏） 300 型 300 100 70 200 300 470 410 86 571 400 型 400 105 85 300 400 590 529 101 886 寸法表（単位：㎜） 呼び名 B H1 H インバート基礎版_{参考質量（㎏） 本体参考質量（㎏）} 300 型 440 480 1065 98 446 400 型 570 600 1185 126 593 ※グレーチングボルト固定ヶ所数：300 型 /2ヶ所（M16）　400 型 /4ヶ所（M12） ※参考質量は単位容積質量 2400㎏ /m3_{で算出した値です。} 〈断面図〉 〈断面図〉 〈断面図〉 〈平面図〉 〈平面図〉 〈道路側側面図〉 〈道路側側面図〉 〈道路側側面図〉

グレーチング付－M 型

砂溜桝付－M 型

分水桝－M 型

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

2% 15 a1 d t2 b t2 B 55 H 2 t 2 h t 1 H 1 2500 2500 R 15 Lアングル 15 75 6 排水性舗装 排水凹スリット 排水スリット 2500 2500 8-排水凹スリット 2% 15 a1 55 H 2 d t 2 h t 1 H 1 t2 b t2 B R

管渠型側溝▶排水性スリット型側溝

/サイドライン側溝

〈T-25〉 寸法表（単位：㎜） 呼び名 h b t1 t2 a1 R d B H1 H2 参考質量（㎏） 300 型 280 300 120 70 215 150 270 440 470 410 635 400 型 370 400 135 85 280 200 360 570 590 529 990 寸法表（単位：㎜） 呼び名 h b t1 t2 a1 R d B H1 H2 参考質量（㎏） 300 型 300 300 100 70 215 150 270 440 470 410 615 400 型 400 400 105 85 280 200 360 570 590 529 958

サイドライン側溝 CGⅡ型

〈断面図〉 〈断面図〉 〈平面図〉 〈平面図〉 〈道路側側面図〉 〈道路側側面図〉 〈スリット部詳細図〉

Ⅰ型

横断用

標準型

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

053

570 2% 785 705 80 インバート基礎版 1040 95 95 1160 970 570 235 235 70 50 細目ノンスリップグレーチング ボルト固定 2-排水凹スリット 80 H B 2% k インバート基礎版 80 600 680 2% 440 インバート基礎版 1000 90 90 1120 940 _{細目ノンスリップグレーチング}ボルト固定 570 215 215 70 50 2-排水凹スリット 80 H H 1 H 2 70 70 L L1 L2 細目ノンスリップグレーチングボルト固定 570 m m 70 50 2-排水凹スリット 2500 965 570 965 細目ノンスリップグレーチング 470 297 4115 5 70 103 215 270 300 440 2% 15 70 70 570 2% 785 705 80 インバート基礎版 1040 95 95 1160 970 570 235 235 70 50 細目ノンスリップグレーチング ボルト固定 2-排水凹スリット 80 H B 2% k インバート基礎版 80 600 680 2% 440 インバート基礎版 1000 90 90 1120 940 _{細目ノンスリップグレーチング}ボルト固定 570 215 215 70 50 2-排水凹スリット 80 H H 1 H 2 70 70 L L1 L2 細目ノンスリップグレーチングボルト固定 570 m m 70 50 2-排水凹スリット 2500 965 570 965 細目ノンスリップグレーチング 470 297 4115 5 70 103 215 270 300 440 2% 15 70 70

管渠型側溝▶排水性スリット型側溝

/サイドライン側溝

〈T-25〉

Ⅱ型

グレーチング付 -M 型

分水桝

砂溜桝

（ L = 1000） 寸法表（単位：㎜） 呼び名 B H1 H2 H k L1 L2 L m インバート基礎版参_{考質量（㎏） 参考質量（㎏）}本体 300-O 型 440 480 370 930 150 980 1000 1120 215 94 374 400-M 型 570 600 505 1185 230 1020 1040 1160 235 126 593 ※参考質量は単位容積質量 2400kg/m3で算出した値です。 ※グレーチングボルト固定ヶ所数：300 型 /2ヶ所 (M16) 　400 型 /4ヶ所 (M12) 300 型 300 型 400 型 参考質量表 呼び名 インバート基礎版_（㎏） 本体（㎏） 300 型 94 263 400 型 127 394 ※グレーチングボルト固定ヶ所数：_{300 型 /2ヶ所 (M16) 　400 型 /4ヶ所 (M12)} 〈断面図〉 〈断面図〉 〈断面図〉 〈断面図〉 〈平面図〉 〈平面図〉 〈平面図〉 〈道路側側面図〉 〈道路側側面図〉 〈道路側側面図〉 〈道路側側面図〉

！

大分・宮崎・鹿児島のみ対応品

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

S-1G

（グレーチングタイプ）

縦断用・S-1RG

（YRGタイプ）

縦断用

スリット型側溝

ライン側溝

〈T-25〉

管渠型側溝

S-1

（スリットタイプ）

縦断用

〈正面図〉 〈正面図〉 〈断面図〉 〈平面図〉 S-1 縦断用 寸法表（単位：㎜） 呼び名 a b c H R h t1 t2 t3 L 参考質量（㎏） S-1 300 440 300 270 455 150 300 85 70 70 2000 510 S-1 400 570 400 360 590 200 400 105 85 85 2000 830

G-1 縦断用

G-3 寸法表（単位：㎜） 呼び名 a b c H R h t1 t2 t3 L 参考質量（㎏） G-3 200 300 200 170 300 100 200 50 50 50 2000 241 G-3 300 440 300 270 445 150 300 75 70 70 2000 500 G-3 400 570 400 360 575 200 400 90 85 85 2000 810 G-3 500 690 500 460 695 250 500 100 95 95 2000 1130 ●嵩上げ高さについては、任意に調整できます。●グレーチング（縦断用）には、パンチ穴と細目グレーチングタイプがあります。 ●横断用のグレーチング、受け枠もご用意しています。

G-3

（嵩上げタイプ） 〈正面図〉 〈正面図〉 G-1 寸法表（単位：㎜） 呼び名 a b c H R h t1 t2 t3 L 参考質量（㎏） G-1 300 440 300 270 455 150 300 85 70 70 2000 500 G-1 400 570 400 360 590 200 400 105 85 85 2000 820 ●細目タイプのグレーチングについては、ボルト固定になります。 S-1G・S-1RG 縦断用 寸法表（単位：㎜） 呼び名 a b c H R h t1 t2 t3 L 参考質量（㎏） S-1G300・S-1RG 300 440 300 270 455 150 300 85 70 70 2000 440 S-1G 400・S-1RG 400 570 400 360 590 200 400 105 85 85 2000 710

RG

（YRGタイプ）

縦断用

〈正面図〉 RG 縦断用 寸法表（単位：㎜） 呼び名 a b c H R h t1 t2 t3 L 参考質量_（㎏） RG 300 440 300 270 455 150 300 85 70 70 1000 185 RG 400 570 400 360 590 200 400 105 85 85 1000 295 30 380 30 （510） （ ）内は400サイズ C30 C20 50 H H ht 1 t2 t2 t 3 c a b 1000 R 6% 6% 6% 6% 15 500 1000 2000 500 500 10002000 500 30 30 C30 50 30 380 30 グレーチング 又はYRG (510） ( ）内は400サイズ 50 30 15 H H a R R h t 1 h 1 h2 t2 t2 t 3 C30 H ht 1 t 3 c a a A A b t2 t2 c b 6% 6% 6% 6% 15 500 1000 2000 500 500 10002000 500 30 30 C30 50 30 380 30 グレーチング 又はYRG (510） ( ）内は400サイズ 50 30 15 H H a R R h t 1 h 1 h2 t2 t2 t 3 C30 H ht 1 t 3 c a a A A b t2 t2 c b

鹿児島

宮崎

大分

熊本

長崎

佐賀

福岡

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

055

管渠型側溝▶スリット型側溝

/ライン側溝

〈T-25〉

A

（フラットタイプ）

横断用

〈正面図〉 A 縦断用 寸法表（単位：㎜） 呼び名 a b c H R h t1 t2 t3 参考質量_（㎏） A 300×2000 440 300 270 445 150 300 75 70 70 515 A 400×2000 570 400 360 590 200 400 105 85 85 820 G-1 S-1G S-1 G-3 砂溜桝縦断用 寸法表（単位：㎜） 呼び名 a b c H R h h1 h2 t1 t2 t3 参考質量（㎏） SM 300×1000 440 260 380 655 150 300 270 445 85 90 70 310 SM 400×1000 570 350 510 790 200 400 285 520 105 110 85 455 ● GSM（グレーチングタイプ）はノンスリップに対応していません。RGSM（YRGタイプ）をご使用ください。

砂溜桝 GSM

（グレーチングタイプ）

・RGSM

（YRGタイプ）

縦断用

〈正面図〉

特殊桝

（G-3 用）

縦断用

特殊桝縦断用 寸法表（単位：㎜） 呼び名 a b c H c’ h h1 h2 t1 t2 t3 _下部桝参考質量（㎏）_{上部蓋 上・下組} 特桝 300×1000 730 730 510 745 300 500 200 300 85 110 100 500 140 640 特桝 400×1000 800 800 560 860 400 600 200 400 100 120 100 610 185 795 〈正面図〉 〈側面図〉

●レジン集水蓋

〈正面図〉 〈平面図〉 レジン集水蓋（単位：㎜） 呼び名 b b1 b2 t t1 300 360 260 50 83 50 400 490 360 65 103 55 490 t 1 t b1 b b2 b2 490 t 1 t b1 b b2 b2 30 30 R50 50 30 10 30 10 200 200 300 H _H h a c 30 10 30 10 a c t 1 h 1 h 2 h 1 h 2 t2 t2 t 3 a c b 1000 50 50 90 820 70 （85） 70 860 （85） 90 （110） （780） （110） 1000 1000 50 50 _{50 980 50} 980 （ ）内は400サイズ C20 R 30 30 R50 50 30 10 30 10 200 200 300 H _H h a c 30 10 30 10 a c t 1 h 1 h 2 h 1 h 2 t2 t2 t 3 a c b 1000 50 50 90 820 70 （85） 70 860 （85） 90 （110） （780） （110） 1000 1000 50 50 _{50 980 50} 980 （ ）内は400サイズ C20 R 〈側面図〉

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

管渠型側溝

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

NJ 境界集水溝

排水

特長

従来のＪＩＳ規格境界ブロックにφ150の 水路が備わり、境界ブロック内に雨水を 集水することが可能な製品です。

1

.

排水機能を有した

境界ブロック

エプロンを必要としないので、路側の勾 配が道路の横断勾配と同一にでき、二輪 車の走行性が改善されます。

2

.

自転車走行に配慮

道路の路面排水が直ちに境界集水溝のスリッ ト孔に集水されるため、車両走行による歩行者 への水はねが低減します。

3

.

歩行者への水はね低減

TH-050011-VE NETIS掲載終了

水路付き境界ブロック

NETIS新技術情報提供システム

経済性

※排水構造物L形側溝との比較

-15％

製品重量の軽減化及び基礎形 状のスリム化製品。

周辺環境

_への影響

向上

道路白線がスッキリと見える。 100 100 20 GL 敷モルタル 防草シール （オプション） 密粒度舗装の路面の排水部 排水性舗装の排水部 基礎材 基礎材 基礎コンクリート 100 100 20 GL 敷モルタル 防草シール （オプション） 密粒度舗装の路面の排水部 排水性舗装の排水部 基礎材 基礎材 基礎コンクリート 乗入 切下 標準

●

集水溝付歩車道境界ブロック標準施工図

２％ φ150 基礎材 敷モルタル カップルガイドピン パッキン 10×10 ２％ φ150 D13@250 D13×3本 基礎コンクリート 基礎材 敷モルタル パッキン 10×10 カップルガイドピン 40 60 敷モルタル 基礎材 φ150 標準部 乗入部 地先タイプ

標準タイプ　歩車道境界ブロックA 両面 R

_{参考質量 279kg} 排水孔 230 40 180 10 5 245 245 5 25 500 500 2000 500 15 150 15 Φ150 カップルガイドピン 路面の排水部 水抜き孔 排水性舗装の排水部 パッキン 10×10 380 230 150 230 150 〈正面図〉 〈側面図〉

福 岡・佐 賀・長 崎・熊 本・大 分タイプ

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

057

管渠型側溝▶水路付き境界ブロック

/NJ境界集水溝

福岡コンクリート製品協同組合

標準タイプ 管理用ブロック

鋼製縁石 230 230 40 180 10 40 180 10 150 15 15 15150 15 Φ150 カップルガイドピン 鋼製縁石 鋼製縁石 1000 400 295 295 5 5 495 A A パッキン 10×10 380 230 150 230 150 230 380 150 〈正面図〉 〈A-A 断面図〉 〈側面図〉

切下タイプ　福岡市型準拠

乗入れタイプ　福岡市型準拠

乗入れ集水タイプ

（グレーチング付） 230 230 45 5 590 5 175 10 45 5 590 5 175 10 10 150 15 15015 10 Φ150 Φ150 カップルガイドピン パッキン 10×10 カップルガイドピン パッキン 10×10 280 ₂₃₀ 45 20 50 230 50 230 230 230 230 150 20 20 20 45 250 150 20 〈正面図〉 〈側面図〉 〈正面図〉 〈側面図〉 車　両 参考質量 70kg 歩行者 / 自転車 参考質量 68kg 車　両 参考質量 97kg _{歩行者 / 自転車} 参考質量 90kg 990 20 230 230 Φ150 45 175 10 20 20 230 45 250 5 5 ※自転車用のR物については  R-2・R-3・R-4・R-5対応 ※桝排水タイプにも対応します カップルガイドピン パッキン 10×10 排水性舗装の排水部 開孔部 集水能力アップ 排水部 排水部 990 20 230 230 Φ150 45 175 10 20 20 230 45 250 5 5 ※自転車用のR物については  R-2・R-3・R-4・R-5対応 ※桝排水タイプにも対応します カップルガイドピン パッキン 10×10 排水性舗装の排水部 開孔部 集水能力アップ 排水部 排水部 230 45 5 990 5 175 10 160 15 Φ150 カップルガイドピン 排水性舗装の排水部 ※桝排水タイプにも対応します パッキン 10×10 280 ₂₃₀ 45 20 50 230 50 20 230 45 5 990 5 175 10 160 15 Φ150 カップルガイドピン 排水性舗装の排水部 ※桝排水タイプにも対応します パッキン 10×10 280 ₂₃₀ 45 20 50 230 50 20 〈正面図〉 〈正面図〉 〈正面図〉 〈正面図〉 〈側面図〉 〈側面図〉 〈側面図〉 〈側面図〉 車　両 参考質量 57kg 歩行者 / 自転車 参考質量 52kg 500 250 50 40 40 20 230 20 230 260 45 175 40 45 175 40 15 160 20 40 20 40 50 20 230 230 250 45 45 280 5 5 500 250 5 5 カップルガイドピン パッキン 10×10 グレーチング カップルガイドピン パッキン 10×10 グレーチング グレーチング 排水部 グレーチング 排水部 Φ150 Φ150 500 250 50 40 40 20 230 20 230 260 45 175 40 45 175 40 15 160 20 40 20 40 50 20 230 230 250 45 45 280 5 5 500 250 5 5 カップルガイドピン パッキン 10×10 グレーチング カップルガイドピン パッキン 10×10 グレーチング グレーチング 排水部 グレーチング 排水部 Φ150 Φ150 500 250 50 40 40 20 230 20 230 260 45 175 40 45 175 40 15 160 20 40 20 40 50 20 230 230 250 45 45 280 5 5 500 250 5 5 カップルガイドピン パッキン 10×10 グレーチング カップルガイドピン パッキン 10×10 グレーチング グレーチング 排水部 グレーチング 排水部 Φ150 Φ150 500 250 50 40 40 20 230 20 230 260 45 175 40 45 175 40 15 160 20 40 20 40 50 20 230 230 250 45 45 280 5 5 500 250 5 5 カップルガイドピン パッキン 10×10 グレーチング カップルガイドピン パッキン 10×10 グレーチング グレーチング 排水部 グレーチング 排水部 Φ150 Φ150 990 20 230 230 Φ150 45 175 10 20 20 230 45 250 5 5 ※自転車用のR物については  R-2・R-3・R-4・R-5対応 ※桝排水タイプにも対応します カップルガイドピン パッキン 10×10 排水性舗装の排水部 開孔部 集水能力アップ 排水部 排水部 990 20 230 230 Φ150 45 175 10 20 20 230 45 250 5 5 ※自転車用のR物については  R-2・R-3・R-4・R-5対応 ※桝排水タイプにも対応します カップルガイドピン パッキン 10×10 排水性舗装の排水部 開孔部 集水能力アップ 排水部 排水部 990 20 230 230 Φ150 45 175 10 20 20 230 45 250 5 5 ※自転車用のR物については  R-2・R-3・R-4・R-5対応 ※桝排水タイプにも対応します カップルガイドピン パッキン 10×10 排水性舗装の排水部 開孔部 集水能力アップ 排水部 排水部

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

管渠型側溝▶水路付き境界ブロック

/NJ 境界集水溝

福岡コンクリート製品協同組合

地先タイプ

φ150 20 265 245 100 130 230 40 150 230 カップルガイドピンパッキン10×10 2.5 127.5 188 57 36 150 45 40 50 5 22 35 φ20 R5 35 35 35 40×15－8.5 13 12 （歩道側）（車道側） 500 250 250 1000 20 265 ₂₄₅ 50 195 75 120 250 250 500 110 100 5 29 36 75 120 フィルター 120×75 1個 110 100 110 100 20 265 245 50 195 5 フィルター 120×75 2個

桝　集水溝付歩車道境界ブロック用桝

530 530 340 340 340 330 2% 2% 540 740 430 693 590 590 580 693 ₆₁₇ 83 458 230 150 5 64 71 617 617 700 83 617 700 740 500 50 50 70 70 83 458 159 76 90 100 110 300 50 70 530 530 100 100 300 50 50 500 50 740 アングル ボトル固定用穴 桝境界集水溝取合い図 ゴム板 t-6mm アングル 70 70 70 110 530 530 340 340 340 330 2% 2% 540 740 430 693 590 590 580 693 ₆₁₇ 83 458 230 150 5 64 71 617 617 700 83 617 700 740 500 50 50 70 70 83 458 159 76 90 100 110 300 50 70 530 530 100 100 300 50 50 500740 50 _アングル ボトル固定用穴 桝境界集水溝取合い図 ゴム板 t-6mm アングル 70 70 70 110 530 530 340 340 340 330 2% 2% 540 740 430 693 590 590 580 693 ₆₁₇ 83 458 230 150 5 64 71 617 617 700 83 617 700 740 500 50 50 70 70 83 458 159 76 90 100 110 300 50 70 530 530 100 100 300 50 50 500 50 740 アングル ボトル固定用穴 桝境界集水溝取合い図 ゴム板 t-6mm アングル 70 70 70 110 530 530 340 340 340 330 2% 2% 540 740 430 693 590 590 580 693 ₆₁₇ 83 458 230 150 5 64 71 617 617 700 83 617 700 740 500 50 50 70 70 83 458 159 76 90 100 110 300 50 70 530 530 100 100 300 50 50 500 50 740 アングル ボトル固定用穴 桝境界集水溝取合い図 ゴム板 t-6mm アングル 70 70 70 110 〈平面図〉 〈正面図〉 〈側面図〉 参考質量 257kg

桝　集水溝付地先境界ブロック用桝

320 820 90 140 90 800 20 320 6 308 3 302 800 740 40 170 110 φ200 192.5 50 150 120 210 60 52.5 78.5 50 50 45 147.5 100 45 455 61.5 45 91 2.5 208.5 Ａ Ａ 6 3 a 500 6 488 6 3 482 3 40 40 320 6 308 6 3 302 3 500 50 400 50 320 50 220 50 500 6 488 6 3 482 3 40 40 500 90 320 90 820 800 20 50 100 50 455 6 1.5 45 φ200 250 250 192.5 52.5 45 147.5 φ200 210 45 32.5 歩車道集水溝用桝レジン集水蓋 歩車道集水溝用桝本体 150 101 280 101 3 6 3 6 Vハンガー(V20×40) ×2箇所 歩車道集水溝用桝740 60 78.5 20 65 45 20 302 91 2.5 208.5 280 101 482 101 278.5 23.5 302 8 57 482 32 10 130 68.5 8 8 8 57 1.5 4.5C 4.5C ゴム板 t=1.5mm 320 820 90 140 90 800 20 320 6 308 3 302 800 740 40 170 110 φ200 192.5 50 150 120 210 60 52.5 78.5 50 50 45 147.5 100 45 455 61.5 45 91 2.5 208.5 Ａ Ａ 6 3 a 500 6 488 6 3 482 3 40 40 320 6 308 6 3 302 3 500 50 400 50 320 50 220 50 500 6 488 6 3 482 3 40 40 500 90 320 90 820 800 20 50 100 50 455 61.5 45 φ200 250 250 192.5 52.5 45 147.5 φ200 210 45 32.5 歩車道集水溝用桝レジン集水蓋歩車道集水溝用桝本体 150 101 280 101 3 6 3 6 Vハンガー(V20×40) ×2箇所 歩車道集水溝用桝740 60 78.5 20 ※桝排水タイプにも対応します

●

端末処理参考例

〈平面図〉 〈A-A 断面図〉 〈A-A 断面図〉 〈平面図〉 230 230 10 1000 10 1000 A A A A 330 NJ集水溝 乗入れタイプ NJ集水溝 乗入れタイプ NJ集水溝 乗入れタイプ NJ集水溝 乗入れタイプ 敷モルタル 1：3 基礎材 敷モルタル 1：3 基礎材 既設現場打桝 既設現場打桝 既設現場打桝 既設現場打桝 塩ビ管 巻立てコンクリート σck=18N/mm2 端部コンクリート 現場開口部 歩道道境界ブロック 乗入れタイプ σck=18N/mm2 端部コンクリート 歩道道境界ブロック 乗入れタイプ σck=18N/mm2 （VUΦ150） 230 20 100 230 20 100 参考質量 26kg 集水蓋 短尺タイプ L=500 標準タイプ L=1000 〈平面図〉 〈平面図〉 〈正面図〉 〈正面図〉 〈側面図〉

230 150 30 380 10 180 15 15 220 R20 150 φ150 150 230 245 1990 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 カップルガイドピン パッキン 150 230 245 1990 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 150 30 380 10 180 15 15 220 R20 150 カップルガイドピン φ150 パッキン 200 80 230 245 2000 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 200 10 430 10 200 20 220 180 カップルガイドピン φ150 パッキン 110 70 70 60 120 110 110 5 5 200 100 230 245 2000 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 200 10 430 10 200 20 220 180 カップルガイドピン φ150 パッキン 110 120 80 120 110 110 5 5 230 150 30 380 10 180 15 15 220 R20 150 φ150 150 230 245 1990 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 カップルガイドピン パッキン 150 230 245 1990 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 150 30 380 10 180 15 15 220 R20 150 カップルガイドピン φ150 パッキン 200 80 230 245 2000 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 200 10 430 10 200 20 220 180 カップルガイドピン φ150 パッキン 110 70 70 60 120 110 110 5 5 200 100 230 245 2000 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 200 10 430 10 200 20 220 180 カップルガイドピン φ150 パッキン 110 120 80 120 110 110 5 5

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

059

管渠型側溝▶水路付き境界ブロック

/NJ 境界集水溝

宮崎・鹿児島タイプ

マウンドアップ　L＝2000

バリアフリー対応タイプ 参考質量 260kg 宮崎県型タイプ 参考質量 360kg 20 100 100 GL 基礎コンクリート 基礎材 基礎材 敷モルタル 230 45 150 380 220 R20 10 15 165 150 カップルガイドピン φ150 パッキン 245 1990 1997 500 500 245 500 排水性舗装の排水部路面の排水部 排水性舗装の排水部 密粒度舗装の路面の排水部 防草シール （オプション） 230 20 320 100 敷モルタル 基礎砕石 220 150 230 245 2000 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 220 110 110 430 230 110 120 200 20 180 200 10 10 カップル ガイドピン パッキン φ150 5 5 20 100 100 GL 基礎コンクリート 基礎材 基礎材 敷モルタル 230 45 150 380 220 R20 10 15 165 150 カップルガイドピン φ150 パッキン 245 1990 1997 500 500 245 500 排水性舗装の排水部路面の排水部 排水性舗装の排水部 密粒度舗装の路面の排水部 防草シール （オプション） 230 20 320 100 敷モルタル 基礎砕石 220 150 230 245 2000 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 220 110 110 430 230 110 120 200 20 180 200 10 10 カップル ガイドピン パッキン φ150 5 5

セミフラット・フラット兼用　L＝2000

セミフラット・フラット兼用 水抜き穴付き　L＝2000

バリアフリー対応タイプ 参考質量 257kg 230 150 30 380 10 180 15 15 220 R20 150 φ150 150 230 245 1990 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 カップルガイドピン パッキン 150 230 245 1990 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 150 30 380 10 180 15 15 220 R20 150 カップルガイドピン φ150 パッキン 200 80 230 245 2000 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 200 10 430 10 200 20 220 180 カップルガイドピン φ150 パッキン 110 70 70 60 120 110 110 5 5 200 100 230 245 2000 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 200 10 430 10 200 20 220 180 カップルガイドピン φ150 パッキン 110 120 80 120 110 110 5 5 230 150 30 380 10 180 15 15 220 R20 150 φ150 150 230 245 1990 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 カップルガイドピン パッキン 150 230 245 1990 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 150 30 380 10 180 15 15 220 R20 150 カップルガイドピン φ150 パッキン 200 80 230 245 2000 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 200 10 430 10 200 20 220 180 カップルガイドピン φ150 パッキン 110 70 70 60 120 110 110 5 5 200 100 230 245 2000 1997 500 500 245 500 排水性舗装の排水部 路面の排水部 230 200 10 430 10 200 20 220 180 カップルガイドピン φ150 パッキン 110 120 80 120 110 110 5 5 バリアフリー対応タイプ 参考質量 254kg

セミフラット用 水抜き穴付き　L＝2000

宮崎県型タイプ 参考質量 345kg

フラット用 水抜き穴付き　L＝2000

宮崎県型タイプ 参考質量 330kg

宮 崎・鹿 児 島タイプ

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

管渠型側溝▶水路付き境界ブロック

/NJ 境界集水溝

宮崎・鹿児島タイプ 745 990 997 545 220 280 ₂₃₀ 50 150 180 30 15 20 10 15 230 20 50 245 445 230 150 排水性舗装の排水部 路面の排水部 カップル ガイドピン φ150 パッキン R20 545 745 990 997 220 380 230 150 150 180 R20 15 30 40 10 15 230 40 445 245 150 230 カップル ガイドピン φ150 パッキン 排水性舗装の排水部 路面の排水部 φ150 パッキン 20 250 230 220 177 179 11 30 2 990 500 997 245 230 20 230 245 排水性舗装排水部 R30 カップル ガイドピン φ150 パッキン 20 230 220 195 200 10 5 5 5 10 1000 500 245 20 230 245 排水性舗装排水部 カップル ガイドピン 110 110 110 120 250 220 R20 230 380 150 150 180 15 10 15 30 500 990 997 245 230 230 150 245 φ150 パッキン R120 路面の排水部 排水性舗装の排水部 カップル ガイドピン 20 230 280 50 220 R20 143 10 180 2 30 5 30 500 245 50 20 230 230 997 990 245 φ150 パッキン 排水性舗装排水部 カップル ガイドピン 20 230 290 60 110 120 220 500 245 60 20 230 1000 245 φ150 パッキン 排水性舗装排水部 カップル ガイドピン 110 110 177 200 10 3 20 10 5 5 200 180 20 10 10 290 ₂₃₀ 230 60 20 ₁₁₀ 110 110 220 120 20 ₆₀ ∅150 パッキン カップルガイドピン 排水性舗装の排水部 路面の排水部 1000 595 200 200 200 195 5 5 200 180 20 10 10 250 230 230 20 110 120 20 ∅150 パッキン カップルガイドピン 排水性舗装の排水部 路面の排水部 1000 595 200 200 200 195 5 5 110 110 220 500 1000 245 230 200 245 路面の排水部 排水性舗装の排水部 5 5 200 110 110 220 180 20 10 10 430 230 200 110 120 ∅150 パッキン カップルガイドピン

乗入用切下　L＝1000

バリアフリー対応タイプ 参考質量 131kg 宮崎県型タイプ

平面用切下　L＝1000

バリアフリー対応タイプ 参考質量 131kg 宮崎県型タイプ

端部用　L＝1000

バリアフリー対応タイプ 参考質量 130kg 宮崎県型タイプ

平面用　L＝1000

バリアフリー対応タイプ 参考質量 83kg 宮崎県型タイプ

乗入用　L＝1000

バリアフリー対応タイプ 参考質量 91kg 宮崎県型タイプ 745 990 997 545 220 280 ₂₃₀ 50 150 180 30 15 20 10 15 230 20 50 245 445 230 150 排水性舗装の排水部 路面の排水部 カップル ガイドピン φ150 パッキン R20 545 745 990 997 220 380 230 150 150 180 R20 15 30 40 10 15 230 40 445 245 150 230 カップル ガイドピン φ150 パッキン 排水性舗装の排水部 路面の排水部 φ150 パッキン 20 250 230 220 177 179 11 30 2 990 500 997 245 230 20 230 245 排水性舗装排水部 R30 カップル ガイドピン φ150 パッキン 20 230 220 195 200 10 5 5 5 10 1000 500 245 20 230 245 排水性舗装排水部 カップル ガイドピン 110 110 110 120 250 220 R20 230 380 150 150 180 15 10 15 30 500 990 997 245 230 230 150 245 φ150 パッキン R120 路面の排水部 排水性舗装の排水部 カップル ガイドピン 20 230 280 50 220 R20 143 10 180 2 30 5 30 500 245 50 20 230 230 997 990 245 φ150 パッキン 排水性舗装排水部 カップル ガイドピン 20 230 290 60 110 120 220 500 245 60 20 230 1000 245 φ150 パッキン 排水性舗装排水部 カップル ガイドピン 110 110 177 200 10 3 20 10 5 5 200 180 20 10 10 290 ₂₃₀ 230 60 20 ₁₁₀ 110 110 220 120 20 60 ∅150 パッキン カップルガイドピン 排水性舗装の排水部 路面の排水部 1000 595 200 200 200 195 5 5 200 180 20 10 10 250 230 230 20 110 120 20 ∅150 パッキン カップルガイドピン 排水性舗装の排水部 路面の排水部 1000 595 200 200 200 195 5 5 110 110 220 500 1000 245 230 200 245 路面の排水部 排水性舗装の排水部 5 5 200 110 110 220 180 20 10 10 430 230 200 110 120 ∅150 パッキン カップルガイドピン 745 990 997 545 220 280 ₂₃₀ 50 150 180 30 15 20 10 15 230 20 50 245 445 230 150 排水性舗装の排水部 路面の排水部 カップル ガイドピン φ150 パッキン R20 545 745 990 997 220 380 230 150 150 180 R20 15 30 40 10 15 230 40 445 245 150 230 カップル ガイドピン φ150 パッキン 排水性舗装の排水部 路面の排水部 φ150 パッキン 20 250 230 220 177 179 11 30 2 990 500 997 245 230 20 230 245 排水性舗装排水部 R30 カップル ガイドピン φ150 パッキン 20 230 220 195 200 10 5 5 5 10 1000 500 245 20 230 245 排水性舗装排水部 カップル ガイドピン 110 110 110 120 250 220 R20 230 380 150 150 180 15 10 15 30 500 990 997 245 230 230 150 245 φ150 パッキン R120 路面の排水部 排水性舗装の排水部 カップル ガイドピン 20 230 280 50 220 R20 143 10 180 2 30 5 30 500 245 50 20 230 230 997 990 245 φ150 パッキン 排水性舗装排水部 カップル ガイドピン 20 230 290 60 110 120 220 500 245 60 20 230 1000 245 φ150 パッキン 排水性舗装排水部 カップル ガイドピン 110 110 177 200 10 3 20 10 5 5 200 180 20 10 10 290 ₂₃₀ 230 60 20 ₁₁₀ 110 110 220 120 20 60 ∅150 パッキン カップルガイドピン 排水性舗装の排水部 路面の排水部 1000 595 200 200 200 195 5 5 200 180 20 10 10 250 230 230 20 110 120 20 ∅150 パッキン カップルガイドピン 排水性舗装の排水部 路面の排水部 1000 595 200 200 200 195 5 5 110 110 220 500 1000 245 230 200 245 路面の排水部 排水性舗装の排水部 5 5 200 110 110 220 180 20 10 10 430 230 200 110 120 ∅150 パッキン カップルガイドピン

169 30 580 580 80 100 600 400 100 200 100 45 5 50 50 600 400 45 5 100 100 インサート（M10） 170 30 580 360 580 495 330 180 65 100 80 100 45 5 100 50 120 200 400 500 100 ジョイントピン 70 150 600 400 600 360 120 45 5 50 100 120 400 500 100 100 70 490 245 175 240 65 ボルト固定用孔 70 420 480 10 200 10 20 220 180 260 200 600 60 260 200 60 260 10 200 200 10 20 220 60 180 200 260 60 R120 580 680 580 100 65 30 100 495 330 100 400 500 敷モルタル 基礎砕石 210 210 60 60 210 30 180 10 150 15 15 220 60 220 150 600 600 60 210 150 150 30 180 10 15 15 150 150 R120

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

061

管渠型側溝▶水路付き境界ブロック

/NJ 境界集水溝

宮崎・鹿児島タイプ

桝排水タイプ

（桝 1） _{バリアフリー・宮崎県型共通 参考質量 250kg}

●

桝用 集水蓋

169 30 580 580 80 100 600 400 100 200 100 45 5 50 50 600 400 45 5 100 100 インサート（M10） 170 30 580 360 580 495 330 180 65 100 80 100 45 5 100 50 120 200 400 500 100 ジョイントピン 70 150 600 400 600 360 120 45 5 50 100 120 400 500 100 100 70 490 245 175 240 65 ボルト固定用孔 70 420 480 10 200 10 20 220 180 260 200 600 60 260 200 60 260 10 200 200 10 20 220 60 180 200 260 60 R120 580 680 580 100 65 30 100 495 330 100 400 500 敷モルタル 基礎砕石 210 210 60 60 210 30 180 10 150 15 15 220 60 220 150 600 600 60 210 150 150 30 180 10 15 15 150 150 R120 169 30 580 580 80 100 600 400 100 200 100 45 5 50 50 600 400 45 5 100 100 インサート（M10） 170 30 580 360 580 495 330 180 65 100 80 100 45 5 100 50 120 200 400 500 100 ジョイントピン 70 150 600 400 600 360 120 45 5 50 100 120 400 500 100 100 70 490 245 175 240 65 ボルト固定用孔 70 420 480 10 200 10 20 220 180 260 200 600 60 260 200 60 260 10 200 200 10 20 220 60 180 200 260 60 R120 580 680 580 100 65 30 100 495 330 100 400 500 敷モルタル 基礎砕石 210 210 60 60 210 30 180 10 150 15 15 220 60 220 150 600 600 60 210 150 150 30 180 10 15 15 150 150 R120

●

構造図

169 30 580 580 80 100 600 400 100 200 100 45 5 50 50 600 400 45 5 100 100 インサート（M10） 170 30 580 360 580 495 330 180 65 100 80 100 45 5 100 50 120 200 400 500 100 ジョイントピン 70 150 600 400 600 360 120 45 5 50 100 120 400 500 100 100 70 490 245 175 240 65 ボルト固定用孔 70 420 480 10 200 10 20 220 180 260 200 600 60 260 200 60 260 10 200 200 10 20 220 60 180 200 260 60 R120 580 680 580 100 65 30 100 495 330 100 400 500 敷モルタル 基礎砕石 210 210 60 60 210 30 180 10 150 15 15 220 60 220 150 600 600 60 210 150 150 30 180 10 15 15 150 150 R120 169 30 580 580 80 100 600 400 100 200 100 45 5 50 50 600 400 45 5 100 100 インサート（M10） 170 30 580 360 580 495 330 180 65 100 80 100 45 5 100 50 120 200 400 500 100 ジョイントピン 70 150 600 400 600 360 120 45 5 50 100 120 400 500 100 100 70 490 245 175 240 65 ボルト固定用孔 70 420 480 10 200 10 20 220 180 260 200 600 60 260 200 60 260 10 200 200 10 20 220 60 180 200 260 60 R120 580 680 580 100 65 30 100 495 330 100 400 500 敷モルタル 基礎砕石 210 210 60 60 210 30 180 10 150 15 15 220 60 220 150 600 600 60 210 150 150 30 180 10 15 15 150 150 R120 169 30 580 580 80 100 600 400 100 200 100 45 5 50 50 600 400 45 5 100 100 インサート（M10） 170 30 580 360 580 495 330 180 65 100 80 100 45 5 100 50 120 200 400 500 100 ジョイントピン 70 150 600 400 600 360 120 45 5 50 100 120 400 500 100 100 70 490 245 175 240 65 ボルト固定用孔 70 420 480 10 200 10 20 220 180 260 200 600 60 260 200 60 260 10 200 200 10 20 220 60 180 200 260 60 R120 580 680 580 100 65 30 100 495 330 100 400 500 敷モルタル 基礎砕石 210 210 60 60 210 30 180 10 150 15 15 220 60 220 150 600 600 60 210 150 150 30 180 10 15 15 150 150 R120 参考質量 26kg ※細目対応可

●

桝用 境界ブロック（バリアフリー型）

●

桝用 境界ブロック（宮崎県型）

●

桝用 端部ブロック（バリアフリー型）

●

桝用 端部ブロック（宮崎県型）

169 30 580 580 80 100 600 400 100 200 100 45 5 50 50 600 400 45 5 100 100 インサート（M10） 170 30 580 360 580 495 330 180 65 100 80 100 45 5 100 50 120 200 400 500 100 ジョイントピン 70 150 600 400 600 360 120 45 5 50 100 120 400 500 100 100 70 490 245 175 240 65 ボルト固定用孔 70 420 480 10 200 10 20 220 180 260 200 600 60 260 200 60 260 10 200 200 10 20 220 60 180 200 260 60 R120 580 680 580 100 65 30 100 495 330 100 400 500 敷モルタル 基礎砕石 210 210 60 60 210 30 180 10 150 15 15 220 60 220 150 600 600 60 210 150 150 30 180 10 15 15 150 150 R120 参考質量 75kg 参考質量 67kg 参考質量 70kg 参考質量 62kg

桝排水タイプ

（桝 2） _{参考質量 285kg} 100 500 100 300 600 180 240 35 415 150 180 φ150 φ150 230 240 230 700 100 500 100 415 35 150 700 100 500 100 600 230 240 230 100 300 100 500 φ240 600 300 500 200 180 245 75 50 50 150 車道側 歩道側 底版コンクリート 敷モルタル 再生クラッシャーラン 埋戻コンクリート 表層 鋼製縁石 φ150 580 750 700 再生クラッシャーラン 底版コンクリート 敷モルタル 500 φ240 鋼製縁石 100 500 100 300 600 180 240 35 415 150 180 φ150 φ150 230 240 230 700 100 500 100 415 35 150 700 100 500 100 600 230 240 230 100 300 100 500 φ240 600 300 500 200 180 245 75 50 50 150 車道側 歩道側 底版コンクリート 敷モルタル 再生クラッシャーラン 埋戻コンクリート 表層 鋼製縁石 φ150 580 750 700 再生クラッシャーラン 底版コンクリート 敷モルタル 500 φ240 鋼製縁石 100 500 100 300 600 180 240 35 415 150 180 φ150 φ150 230 240 230 700 100 500 100 415 35 150 700 100 500 100 600 230 240 230 100 300 100 500 φ240 600 300 500 200 180 245 75 50 50 150 車道側 歩道側 底版コンクリート 敷モルタル 再生クラッシャーラン 埋戻コンクリート 表層 鋼製縁石 φ150 580 750 700 再生クラッシャーラン 底版コンクリート 敷モルタル 500 φ240 鋼製縁石 100 500 100 300 600 180 240 35 415 150 180 φ150 φ150 230 240 230 700 100 500 100 415 35 150 700 100 500 100 600 230 240 230 100 300 100 500 φ240 600 300 500 200 180 245 75 50 50 150 車道側 歩道側 底版コンクリート 敷モルタル 再生クラッシャーラン 埋戻コンクリート 表層 鋼製縁石 φ150 580 750 700 再生クラッシャーラン 底版コンクリート 敷モルタル 500 φ240 鋼製縁石

●

標準施工断面図

〈正面図〉

〈側面図〉

〈平面図〉

〈側面図〉

〈平面図〉

〈正面図〉

〈側面図〉

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

管渠型側溝

福岡

佐賀

長崎

熊本

大分

宮崎

鹿児島

側溝用矩形断面水路

くけい水路

大幅な工費削減を実現する用途に応じた

3 種の水路です。

特長

円形水路や蓋付き開水路と比較して30％以上 （当社比）も高さが低く、開削トンネル等の側溝 に用いれば、底版面を浅くすることが可能になり 大幅な工費節減ができます。 十分な排水能力をもつ独立した呑み口を一定間 隔で設けているため、粗大ゴミ等の落下が防止で き高圧洗浄車による洗浄作業の効率化が期待で きます。 路面排水の呑み口は排水実験により、十分な排 水能力を確保しています。 目地部分にはパッキン材を使用。また、基本タイ プと脚付タイプはジョイントピンと凹凸構造を一 体化させたジョイントピン工法を、壁付タイプには ボルトによるジョイントを採用し止水性を高めて います。 設計荷重はT-25縦断の輪荷重※に対応していま す。また、国土交通省近畿地方整備局設計便覧第3 編道路編に準拠しています。 ※施工時荷重（フィニッシャー等）も考慮しています。

1

.

3

.

2

.

4

.

5

.

大幅な工費節減

洗浄作業の効率アップ

優れた排水性

高い止水性

設計条件

SK-070011-VE

NETIS

［円形水路φ300相当と比較した場合］

インバート付きトンネルでは円形水路（φ300）相当と比較 してインバートを約20㎝上げることができ、経済的です。

くけい水路 基本タイプ

くけい水路 脚付タイプ

監視員通路縦壁付くけい水路

80 450 80 550 900600 150 150 610 230 470 80 40 700 100 17 53 00 125 200 150

NETIS新技術情報提供システム

経済性

※現場打ち円形水路+現場打ち縦壁との比較

-5％

工程がシンプルで工種が少な

-81％

い分、経済性も向上している。

工程

コンクリートの養生期間を除いても、大幅な工期短縮が可能。

■参考断面図

カ

ル

バ

ー

ト

類

管渠

・

暗渠類

側溝類

道路類

擁壁類

水路類

残存型枠類

河川

・

港湾類

周辺事業

063

管渠型側溝▶側溝用矩形断面水路

/くけい水路

〈A-A' 断面図〉 縦壁と水路を分割させた形状や支柱穴付きも対応可能です。 詳しくは担当営業にお問い合わせください。 寸法表（単位：㎜） 呼び名 （B1×H1） B B1 H H1 T1 T2 a b 参考流量※ ( ｍ3_/sec) 円型水路対応寸法 参考質量_(kg) 220×130 380 220 290 130 ₈₀ 80 110 170 0.0298 φ200 相当 414 320×200 480 320 360 200 270 0.0924 φ300 相当 553 420×260 580 420 460 260 ₁₀₀ 370 0.1916 φ400 相当 798 520×320 720 520 520 320 100 130 490 0.3385 φ500 相当 1055 630×380 870 630 620 380 120 120 150 620 0.5524 φ600 相当 1516 ※流量は水路勾配 10.0（‰）、粗度係数 0.013、満流にて計算した場合になります。 寸法表（単位：㎜） 呼び名 （B1×H1） B1 H H1 H2 H3 T1 T2 参考流量※ ( ｍ3_/sec) 円型水路対応寸法 参考質量_(kg) 520×130 ₅₂₀ 1330 130 301.2 290 80 80 0.0909 φ300 相当 1613 520×240 1460 240 431.2 420 90 90 0.2548 φ400 相当 1752 ※流量は水路勾配 10.0（‰）、粗度係数 0.013、満流にて計算した場合になります。 〈平面図〉 〈側面図〉 〈正面図〉 〈平面図〉 〈側面図〉 B B a b H T2 T 1 T 1 H 1 H B1 T2 1995 1995 40 口 120 100 パッキン材 ジョイントピン用穴 6% 30 A A 100 125 7@250=1750 750 1040 40 30 100 H H H 3 B1 H 1 _H2 T 2 T 1 1998 1998 750 600 2% 6% 150 150 80 40 口

基本タイプ

監視員通路縦壁付くけい水路

_SK-070011-VE
