SystemDirector Developer's Studio(V3.2)　適用ガイド

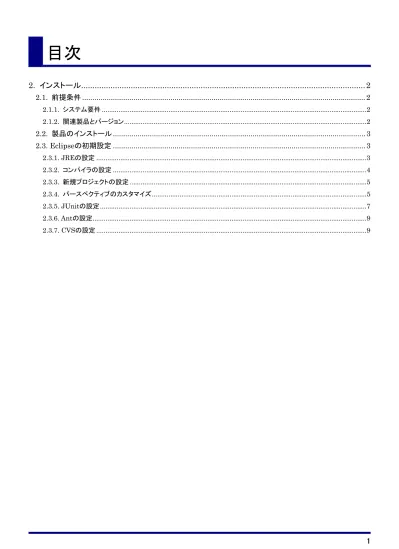

目次

2. インストール...2

2.1. 前提条件 ... 2

2.1.1. システム要件 ...2

2.1.2. 関連製品とバージョン...2

2.2. 製品のインストール ... 3

2.3. Eclipseの初期設定 ... 3

2.3.1. JREの設定 ...3

2.3.2. コンパイラの設定 ...4

2.3.3. 新規プロジェクトの設定 ...5

2.3.4. パースペクティブのカスタマイズ...5

2.3.5. JUnitの設定...7

2.3.6. Antの設定...9

2.3.7. CVSの設定 ...9

2.インストール

2.1.前提条件

2.1.1.システム要件

z ハードウェア 項目 要件 メモリ容量 256 MB 以上 CPU (推奨) 1 GHz 以上 HDD 容量 400MB 以上 画面解像度 1024 × 768 ピクセル以上 インストール時には、Windows インストールドライブ（通常は C ドライブ）に、350MB の空き容 量が必要です。 z ソフトウェア 項目 要件 オペレーションシステム Windows XP Professional

Java™ 2 SDK, Standard Edition J2SE 1.5.0 (1.5.0_15 以上を推奨)

2.1.2.関連製品とバージョン

z ビルド／テスト支援

製品名 バージョン

Apache Ant 1.6.5 ( eclipse3.3.1 に同梱 )

JUnit 3.8.2、4.3.1 ( eclipse3.3.1 に同梱 )

z 資産管理

製品名 バージョン

CVS ( HP-UX11.0 / 11i / 11i v2) 1.11.20 CVSNT

( Windows 2000 / XP / 2003 [32bit] ) 2.5.02、2.0.14(SJIS 版) 接続型は「pserver」をサポートします。

2.2.製品のインストール

製品のインストールについては、媒体に含まれているインストールモジュールを起動していただき、ウィザードの メッセージに従って進めていただければ、インストール可能です。 製品のアンインストールは、「コントロールパネル」→「プログラムの追加と削除」を選択し、該当する製品を選択 し、[削除]ボタンを押下することで可能です。

2.3.Eclipse の初期設定

2.3.1.JRE の設定

メニューから ウィンドウ｜設定 を選択し、設定画面を開きます。 左ペインから Java｜インストール済みの JRE を選択します。 右ペインでは、j2re ではなく「j2sdk」が、標準 VM としてチェックされていることを確認します。「j2sdk」が 一覧に存在するにも関わらず標準 VM となっていない場合は、標準 VM となるようチェックボタンを選 択します。 一覧に表示されていない場合には、[追加]ボタンを押して JRE を作成（実際には SDK を選択）します。 [参照]ボタンを押して、SDK のホームディレクトリを選択します。 「JRE 名」の入力が完了したら[OK]ボタンを押して、JRE を追加画面を閉じます。

2.3.2.コンパイラの設定

メニューから ウィンドウ｜設定 を選択し、設定画面を開きます。 左ペインから Java｜コンパイラー を選択します。

コンパイラ準拠レベルを「5.0」に設定して[OK]ボタンを押します。

2.3.3.新規プロジェクトの設定

メニューから ウィンドウ｜設定 を選択し、設定画面を開きます。 左ペインから Java｜ビルド・パス を選択します。 右ペインでは、ソースおよび出力フォルダの「フォルダ」をチェックして、ソース・フォルダ名は「src」、 出力フォルダ名は「bin」であることを確認して[OK]ボタンを押します。

2.3.4.パースペクティブのカスタマイズ

メニューから ウィンドウ｜パースペクティブを開く｜Java を選択して、Java パースペクティブを開き ます。 メニューから ウィンドウ｜パースペクティブのカスタマイズ を選択し、パースペクティブのカスタマイ ズ画面を開き、「ショートカット」タブを選択します。 「サブメニュー」に「新規」、「ショートカット・カテゴリー」に Java を選択します。 「ショートカット」において、「インタフェース」「クラス」「ソース・フォルダー」「パッケージ」「注釈」「列挙 型」が選択されていることを確認します。

「ショートカット・カテゴリ」に、Java｜Java の実行/デバッグ を選択します。チェックボックスが選択さ れていない場合、選択します。「ショートカット」の「スクラップブック・ページ」が選択されていることを 確認します。 次に、「ショートカット・カテゴリー」に 一般 を選択します。 「ショートカット」において、「ファイル」「フォルダー」「表題なしのテキスト・ファイル」が選択されている ことを確認します。 [OK]ボタンを押します。

2.3.5.JUnit の設定

次のようにクラスパス変数を設定しておきます。

メニューから ウィンドウ｜設定 を選択して、設定画面を開きます。 左ペインから Java｜ビルド・パス｜クラスパス変数 を選択します。 [新規]ボタンを押すと、「新規変数エントリー」画面が開きます。

「新規変数エントリー」画面の「名前」に「JUNIT」、「パス」には junit.jar へのパスを入力し、[OK]ボタ ンを押します。

junit.jar へのパス： C:/eclipse/plugins/org.junit_3.8.1/junit.jar 引き続き、JUnit のソースも定義しておきます。 [新規]ボタンを押して、「新規変数エントリー」画面を開きます。 「新規変数エントリー」画面の「名前」に「JUNIT_SRC」、「パス」には JUnit のソースパスを入力し、 [OK]ボタンを押します。 JUnit のソースパス：（2 行で表示されていますが実際には 1 行です） C:/eclipse/plugins/org.eclipse.jdt.source_3.2.1.r321_v20060905-R4CM1Znkvre9wC-/ src/org.junit_3.8.1/junitsrc.zip 以下のように「定義済みクラスパス変数」に「JUNIT」と「JUNIT_SRC」が追加されたことを確認して、 [OK]ボタンを押します。

2.3.6.Ant の設定

Eclipse 上から Ant を実行する場合、タスクの実行に必要な Jar を追加する必要があります。次のよう に設定します。 メニューから ウィンドウ｜設定 を選択して、設定画面を開きます。 左ペインから Ant｜ランタイム を選択します。 「クラスパス」タブの「グローバル項目」を展開し、JDK の「tool.jar」（C:/Program Files/Java/jdk1.5.0_09/lib/tools.jar）、および、JUnit の「junit.jar」 （C:/eclipse/plugins/org.junit_3.8.1/junit.jar）が存在するか、確認します。存在しない場合は、[外部 Jar の追加]ボタンを押し、jar を追加します。 追加後、[OK]ボタンを押します。

2.3.7.CVS の設定

CVS の設定は次のように行います。CVS サーバは、Linux、HP-UX または Windows サーバ上に pserver と して構築済みであるという前提となっています。 メニューから ウィンドウ｜パースペクティブを開く｜CVS リポジトリー・エクスプローラー 、メニューが ない場合には その他｜CVS リポジトリー・エクスプローラー を選択して、CVS リポジトリー画面を開 きます。 CVS リポジトリー画面で右クリックメニューを表示させて、新規｜リポジトリー・ロケーション を選択し ます。

CVS サーバは、以下のように Windows サーバ上に構築されている前提での設定イメージとなっています。 項目 設定値 コンピュータ名 ｆileserver CVSROOT C:\CVSRepository CVS ユーザ名 test1 「CVS リポジトリー追加」画面において、次のように設定します。 「ロケーション」には、CVS サーバのホスト名とリポジトリー・パスを入力します。 「認証」には、CVS のユーザ名とパスワードを入力します。 「接続型」には、「pserver」を選択して、[終了]ボタンを押します。 後述の『補足事 項』も参照してくだ さい。

CVS リポジトリー画面にリポジトリー・ロケーションが追加されます。

次に、メニューから ウィンドウ｜設定 を選択して、設定画面を開きます。 左ペインから 一般 | 外観｜ラベル装飾 を選択します。
