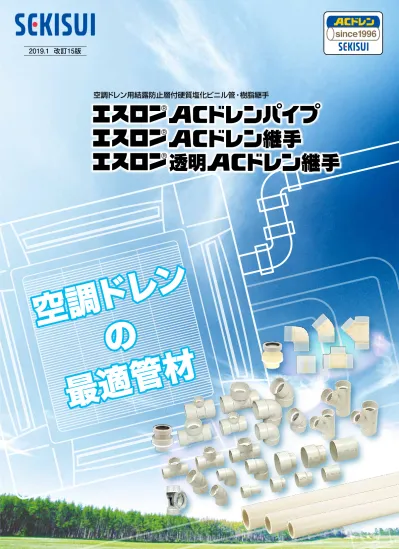

ｴｽﾛﾝACﾄﾞﾚﾝﾊﾟｲﾌﾟ・継手ｶﾀﾛｸﾞ

空調ドレ

ン

の

最適管材

2019.1 改訂15版

空調ドレン用結露防止層付硬質塩化ビニル管・樹脂継手

積水化学工業株式会社

建築システム事業部

不許転載 ＊記載価格はメーカー希望標準設計価格です。 ＊価格には消費税は含まれておりません。 ＊記載価格は2019年1月現在のものです。 ＊印刷のため製品の色調は実物と異なる場合があります。 ＊記載事項は予告なく変更する場合があります。

2009年11月　初　　 版

2019年 1月　改訂15版

エスロンACドレンパイプ・継手

カタログ

2019. 1. 6TH TX ツールコード

No. 05956

1

2

1

ドレン配管用の結露防止層付のエスロンACドレンパイプ•継手は保温材が不要です。

オフィス、ホテル、病院での空調ドレン配管に最適です。

パッケージエアコン・ファンコイルユニット問わず、空調ドレンにお使いいただけます。

パッケージエアコン 冷媒ガス管 ドレンホースなど 冷媒液管 冷媒液管 ＜防火区画貫通部＞ フィブロック塩ビ管用（床用） ＜防火区画貫通部＞ フィブロック塩ビ管用（壁用） エスロン ACドレンパイプ・継手

パッケージエアコン

ファンコイルユニット 冷温水管（スーパーエスロメタックスFC） 冷温水管（スーパーエスロメタックスFC） ＜防火区画貫通部＞ フィブロック塩ビ管用（壁用） ドレンホースなど ＜防火区画貫通部＞ フィブロック塩ビ管用（壁用） エスロン ACドレンパイプ・継手

ファンコイルユニット

従来のＤＶ接続と同様に施工できます。保温材がないため配管の接続部や勾配が簡単に確認でき、施工管理が容易です。また、透明

継手により、施工後の目視点検が容易にできます。

施

工は簡単で、施工管理が容易

施工が簡単なうえ保温工事が不要なため、経済的な管材です。

経

済的

耐火二層管 管材料費 継手材料費 配管施工費 保温材料費 保温施工費 VP+保温 ACドレン （継手は透明） 0 20 40 60 80 100 120 16 7 1 16 77 18 9 73 66 10 42 109% 126%

100%

●価格は実勢ベース ●3フロアー分で試算（立管は呼び径50、横引き配管 　は呼び径25～50、FCU機器台数は合計45台想 　定）、労務単価は公共工事設計労務単価参照 ●工事費は、公共建築工事積算基準を参考に設定 ーファンコイルユニットの場合ー 保温工事 冷温水・ドレン工事

従来の施工では複数の職種が

必要とされていました・

・

・。

ーパッケージエアコンの場合ー 冷媒工事 保温工事 ドレン工事

は工期短縮に有効

！

は工期短縮に有効

！

冷媒、

ドレン、

保温工事も

冷温水・ドレン、

保温工事も

ACドレン

なら

従来の

施工

複数の職種が不要

複数の職種が不要

管・継手とも保温材の機能を有しているため、配管と同時に保温工事が完了。保温工事に関する部材調達・工程調整等の手間

がかかりません。

配

管と同時に保温工事が完了

空調ドレン

の

最適管材

は

AC

ドレンパイプ•継手

！

ACドレンパイプ

ACドレンパイプ

で解決します！

すべて

接続部や勾配が

確認できない…

保温材の施工

は手間が掛かる…

面倒な

_{ねじ切りは…}

保温工事の手間

施工管理

ねじ切り・ねじ施工の手間

従来の空調ドレン配管の

問 題 点

空調機

ACドレンパイプ

ドレンアップ部分は

保温が必要

本文中のマークについて

左記マークの付いている事項は、それを守らないと大けが・火 傷などの事故を引き起こすことがありますので、ご注意ください。 左記マークの付いている事項は、製品性能を確保するため に必ず守っていただきたい注意事項です。

　 　 ドレンアップ部分のような満管となる部分は原則、別途保温を行ってください。

　 使用条件によっては不要な場合もありますが状況をご確認の上、ご検討ください。

_項



_目

_{使　用　条　件}

用

　

途 空調ドレン用配管専用

使 用 水 圧 無圧※

使 用 温 度 常温（５℃～３５℃）

呼

び

径 ２０～５０

※１ｍ以下のドレンアップ部を除く

■ 適 用 範 囲

継手の断熱性 を高め、結露 を防止。 管と継手を確実に 接着接合。

ABS発泡層

継手接続を確実にする発泡塩化 ビニルスキン層。

塩ビスキン層

ドレン排水の掃流性を確保。 防火区画貫通時はフィブロックを使用し適切な処置を行ってください。（P.10参照）

硬質塩ビ層

断熱効果・結露防止に優れた 発泡塩化ビニル層。

外径：

1サイズ上の

VPパイプと

同寸法

塩ビ発泡層

DV受口同等形状

架橋PE発泡体

継手本体（ABS）

管端と継手本体部の段 差をなくし、ドレン排水の 滞留による結露を防止。

直 管

継手（発泡射出成形品）

結露は発泡層で防ぎます

管・継手とも発泡断熱層でおおわれているため、保温材なしで配管全体の

結露が防止できます。

（結露防止性能は13ページ参照）

1

2

1

ドレン配管用の結露防止層付のエスロンACドレンパイプ•継手は保温材が不要です。

オフィス、ホテル、病院での空調ドレン配管に最適です。

パッケージエアコン・ファンコイルユニット問わず、空調ドレンにお使いいただけます。

パッケージエアコン 冷媒ガス管 ドレンホースなど 冷媒液管 冷媒液管 ＜防火区画貫通部＞ フィブロック塩ビ管用（床用） ＜防火区画貫通部＞ フィブロック塩ビ管用（壁用） エスロン ACドレンパイプ・継手

パッケージエアコン

ファンコイルユニット 冷温水管（スーパーエスロメタックスFC） 冷温水管（スーパーエスロメタックスFC） ＜防火区画貫通部＞ フィブロック塩ビ管用（壁用） ドレンホースなど ＜防火区画貫通部＞ フィブロック塩ビ管用（壁用） エスロン ACドレンパイプ・継手

ファンコイルユニット

従来のＤＶ接続と同様に施工できます。保温材がないため配管の接続部や勾配が簡単に確認でき、施工管理が容易です。また、透明

継手により、施工後の目視点検が容易にできます。

施

工は簡単で、施工管理が容易

施工が簡単なうえ保温工事が不要なため、経済的な管材です。

経

済的

耐火二層管 管材料費 継手材料費 配管施工費 保温材料費 保温施工費 VP+保温 ACドレン （継手は透明） 0 20 40 60 80 100 120 16 7 1 16 77 18 9 73 66 10 42 109% 126%

100%

●価格は実勢ベース ●3フロアー分で試算（立管は呼び径50、横引き配管 　は呼び径25～50、FCU機器台数は合計45台想 　定）、労務単価は公共工事設計労務単価参照 ●工事費は、公共建築工事積算基準を参考に設定 ーファンコイルユニットの場合ー 保温工事 冷温水・ドレン工事

従来の施工では複数の職種が

必要とされていました・

・

・。

ーパッケージエアコンの場合ー 冷媒工事 保温工事 ドレン工事

は工期短縮に有効

！

は工期短縮に有効

！

冷媒、

ドレン、

保温工事も

冷温水・ドレン、

保温工事も

ACドレン

なら

従来の

施工

複数の職種が不要

複数の職種が不要

管・継手とも保温材の機能を有しているため、配管と同時に保温工事が完了。保温工事に関する部材調達・工程調整等の手間

がかかりません。

配

管と同時に保温工事が完了

空調ドレン

の

最適管材

は

AC

ドレンパイプ•継手

！

ACドレンパイプ

ACドレンパイプ

で解決します！

すべて

接続部や勾配が

確認できない…

保温材の施工

は手間が掛かる…

面倒な

_{ねじ切りは…}

保温工事の手間

施工管理

ねじ切り・ねじ施工の手間

従来の空調ドレン配管の

問 題 点

空調機

ACドレンパイプ

ドレンアップ部分は

保温が必要

本文中のマークについて

左記マークの付いている事項は、それを守らないと大けが・火 傷などの事故を引き起こすことがありますので、ご注意ください。 左記マークの付いている事項は、製品性能を確保するため に必ず守っていただきたい注意事項です。

　 　 ドレンアップ部分のような満管となる部分は原則、別途保温を行ってください。

　 使用条件によっては不要な場合もありますが状況をご確認の上、ご検討ください。

_項



_目

_{使　用　条　件}

用

　

途 空調ドレン用配管専用

使 用 水 圧 無圧※

使 用 温 度 常温（５℃～３５℃）

呼

び

径 ２０～５０

※１ｍ以下のドレンアップ部を除く

■ 適 用 範 囲

継手の断熱性 を高め、結露 を防止。 管と継手を確実に 接着接合。

ABS発泡層

継手接続を確実にする発泡塩化 ビニルスキン層。

塩ビスキン層

ドレン排水の掃流性を確保。 防火区画貫通時はフィブロックを使用し適切な処置を行ってください。（P.10参照）

硬質塩ビ層

断熱効果・結露防止に優れた 発泡塩化ビニル層。

外径：

1サイズ上の

VPパイプと

同寸法

塩ビ発泡層

DV受口同等形状

架橋PE発泡体

継手本体（ABS）

管端と継手本体部の段 差をなくし、ドレン排水の 滞留による結露を防止。

直 管

継手（発泡射出成形品）

結露は発泡層で防ぎます

管・継手とも発泡断熱層でおおわれているため、保温材なしで配管全体の

結露が防止できます。

（結露防止性能は13ページ参照）

NEW!!

透明ACドレン継手

PICK UP!

立て管用継手

立て管用伸縮処理継手

構 造

配管例

特 長

ACドレンパイプ•継手

教育施設での施工事例

ABS発泡層

継手本体

架橋PE発泡体

DV受口

同等形状

品揃え、規格についてはP.5、6、7をご参照ください。

透明ACドレン継手 透明ACドレン継手 ACドレンパイプ ACドレンパイプ

立て管の伸縮処理に最適

空調ドレン立て管もオール保温レス

立て管専用の継手です。横引き管には使用することができません。

使用例

特 長

特 長

立て型トラップ

自己閉鎖膜により、

臭気や害虫の

侵入を防ぎます。

点検口ユニットを簡単に取り外して内部の

点検、清掃、メンテナンスも容易です。

機内静圧 -1000Paまで

対応可能です。

取り外し 自己閉鎖膜で密閉。 臭気や害虫をシャット アウトします。 排水時のみ自己閉鎖 膜が開いて円滑に排 水します。 水

虫

臭気

空調配管

を

しっかり

防臭・防虫！

2

保温材

がプリセットされており、

追加保温不要

です。

1

3

4

排水時

ゴムパッキン

本体（PVC）

中空断熱構造

中空用キャップ（PP）

管で断熱

継手で断熱

管で断熱

ACドレンパイプ

1

中空断熱構造で伸縮処理継手も

保温不要

です。

2

支持金具で継手を固定する

ことができます。

立て管専用の継手です。横引き管には使用することができません。

通常時

立てバンド

教室内の配管②

ACドレン継手

ACドレンパイプ

ACドレン継手

ACドレンパイプ

正しい

接合状態

奥まで挿入

されていない

接着剤の

塗り忘れ

No.73S ブルー No.75S ブルーN

透明ACドレン継手の接合には、エスロン接着剤No.73Sブルー、

No.75SブルーN、またはNo.73S UVをご使用ください。

接着剤ブルーの場合

蛍光接着剤の場合

正しい接着状態 塗り忘れの状態 ブラックライトを 当てると します 接着剤の塗り忘れ、挿入不足をひと目で確認可能

透明樹脂（ABS）

教室内の配管①

ACドレン継手

ACドレンパイプ

ACドレン継手

ACドレンパイプ

No.73S UV NEW

TOPICS!

3

4

NEW!!

透明ACドレン継手

PICK UP!

立て管用継手

立て管用伸縮処理継手

構 造

配管例

特 長

ACドレンパイプ•継手

教育施設での施工事例

ABS発泡層

継手本体

架橋PE発泡体

DV受口

同等形状

品揃え、規格についてはP.5、6、7をご参照ください。

透明ACドレン継手 透明ACドレン継手 ACドレンパイプ ACドレンパイプ

立て管の伸縮処理に最適

空調ドレン立て管もオール保温レス

立て管専用の継手です。横引き管には使用することができません。

使用例

特 長

特 長

立て型トラップ

自己閉鎖膜により、

臭気や害虫の

侵入を防ぎます。

点検口ユニットを簡単に取り外して内部の

点検、清掃、メンテナンスも容易です。

機内静圧 -1000Paまで

対応可能です。

取り外し 自己閉鎖膜で密閉。 臭気や害虫をシャット アウトします。 排水時のみ自己閉鎖 膜が開いて円滑に排 水します。 水

虫

臭気

空調配管

を

しっかり

防臭・防虫！

2

保温材

がプリセットされており、

追加保温不要

です。

1

3

4

排水時

ゴムパッキン

本体（PVC）

中空断熱構造

中空用キャップ（PP）

管で断熱

継手で断熱

管で断熱

ACドレンパイプ

1

中空断熱構造で伸縮処理継手も

保温不要

です。

2

支持金具で継手を固定する

ことができます。

立て管専用の継手です。横引き管には使用することができません。

通常時

立てバンド

教室内の配管②

ACドレン継手

ACドレンパイプ

ACドレン継手

ACドレンパイプ

正しい

接合状態

奥まで挿入

されていない

接着剤の

塗り忘れ

No.73S ブルー No.75S ブルーN

透明ACドレン継手の接合には、エスロン接着剤No.73Sブルー、

No.75SブルーN、またはNo.73S UVをご使用ください。

接着剤ブルーの場合

蛍光接着剤の場合

正しい接着状態 塗り忘れの状態 ブラックライトを 当てると します 接着剤の塗り忘れ、挿入不足をひと目で確認可能

透明樹脂（ABS）

教室内の配管①

ACドレン継手

ACドレンパイプ

ACドレン継手

ACドレンパイプ

No.73S UV NEW

TOPICS!

3

4

5

6

L Z L Z 呼び径 有効長Z 全長L 20 25 30 40 50 495円 544円 628円 907円 1,027円 541円 598円 690円 978円 1,116円 11 11 11 11 11 49 49 57 63 83 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 120 240 160 80 40 ACS20N ACS25N ACS30N ACS40N ACS50N ACS20S ACS25S ACS30S ACS40S ACS50S 呼び径 有効長Z 全長L 25×20 30×25 40×30 50×40 518円 628円 907円 1,027円 564円 690円 978円 1,116円 13 12 13 13 51 54 62 75 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 80 180 100 60 ACS251N ACS301N ACS401N ACS501N ACS251S ACS301S ACS401S ACS501S

■

ソケット

■

径違いソケット

■

アダプター〈塩ビ管への媒介継手〉

Z ℓ φD L 34 39 17 21 24 TS20 TS25 DV30 DV40 DV50 26.0 32.0 38.0 48.0 60.0 備考． 1.使用方法についてはＰ.13をご参照ください。 　　　2.受口側には、同一呼び径のACドレンパイプを接続します。差し口側の呼び径20、25はTS継手、 呼び径30、40、50はDV継手（DV受口寸法用のため、TS継手には接続できません）を接続します。 呼び径 有効長Z 全長L 20 25 30 40 50 276円 288円 345円 403円 460円 299円 322円 380円 437円 495円 41 46 24 29 32 60.0 65.0 47.5 55.0 64.5 単位：㎜ 梱包数 （個） 品番アイボリー色 透　明 価格 品番 価格 100 80 80 50 30 ACDA20 ACDA25 ACDA30 ACDA40 ACDA50 ACA20S ACA25S ACA30S ACA40S ACA50S φD ℓ 差し口 差し口側 接続継手 L 2 L 1 L3 Z 2 Z 1 Z3 45° 16₂₄ 24 12 62 76 96 84 66 82 102 92 30 25 14 15 呼び径 30 40 50 50×40 1,495円 1,610円 1,725円 1,668円 1,725円 1,852円 1,990円 1,921円 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 ACY30N ACY40N ACY50N ACY501N ACY30S ACY40S ACY50S ACY501S 有効長 Z1 Z2 Z3 全　長 L1 39 50 60 48 L2 85 102 132 120 L3 89 108 138 118

■

45°Y

〈硬質塩ビ射出成形品〉

呼び径 20、25 呼び径 30、40、50

エスロンACドレンパイプ・継手のラインアップ

Z L Z L 45° 呼び径 有効長Z 全長L 20 25 30 40 50 621円 665円 786円 1,076円 1,265円 713円 759円 909円 1,242円 1,461円 14 16 18 22 26 33 35 41 48 62 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 80 160 100 60 30 AC4L20N AC4L25N AC4L30N AC4L40N AC4L50N AC4L20S AC4L25S AC4L30S AC4L40S AC4L50S

■

45°エルボ

Z2 Z1 L2 L1 L 3 Z 3 _91°1 0’ 23 26 23 31 23 26 38 23 26 31 46 23 26 31 38 23 26 23 31 23 26 38 23 26 31 47 24 27 32 39 23 26 26 31 31 31 38 38 37 37 46 46 46 46 46 40 100 40 60 24 60 30 20 40 40 20 20 20 20 20 呼び径 20 25 25×20 30 30×20 30×25 40 40×20 40×25 40×30 50 50×20 50×25 50×30 50×40 748円 786円 874円 907円 907円 907円 1,265円 1,208円 1,208円 1,208円 1,668円 1,610円 1,610円 1,610円 1,610円 851円 897円 1,001円 1,035円 1,035円 1,035円 1,461円 1,380円 1,380円 1,380円 1,921円 1,840円 1,840円 1,840円 1,840円 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 ACT20N ACT25N ACT251N ACT30N ACT302N ACT301N ACT40N ACT403N ACT402N ACT401N ACT50N ACT504N ACT503N ACT502N ACT501N ACT20S ACT25S ACT251S ACT30S ACT302S ACT301S ACT40S ACT403S ACT402S ACT401S ACT50S ACT504S ACT503S ACT502S ACT501S 有効長 Z1 Z2 Z3 全　長 L1 42 45 42 54 46 49 64 49 52 57 82 59 62 67 74 L2 42 45 42 54 46 49 64 49 52 57 83 60 63 68 75 L3 42 45 45 54 50 50 64 57 56 60 82 65 64 69 72

■

チーズ

L T t φD 品　番 呼び径 梱包数_（本） 価　格 32.0 38.0 48.0 60.0 76.0 4,000 20 25 30 40 50 ACD20P ACD25P ACD30P ACD40P ACD50P 6.5 6.5 8.5 9.0 9.5 1.7 2.0 2.0 2.2 2.5 19.0 25.0 31.0 42.0 57.0 0.32 0.50 0.72 1.00 1.41 16 12 9 6 4 3,450円 3,864円 4,830円 6,279円 8,211円 単位：㎜ 外　径 φD 管　厚T 硬質塩ビ層厚みt （参考）近似内径 長　さL （kg/m）参考質量 91°10’ L Z L Z 呼び径 有効長Z 全長L 20 25 30 40 50 621円 665円 786円 1,076円 1,265円 713円 759円 909円 1,242円 1,461円 23 26 31 37 46 42 45 54 63 82 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 80 160 100 50 20 ACL20N ACL25N ACL30N ACL40N ACL50N ACL20S ACL25S ACL30S ACL40S ACL50S 呼び径 _φd 内　　　径 受口長さ_{ℓ t（最小）1}管厚 受口厚み_{t2（最小）} 1 φd2 φd 20 25 30 40 50 32.25±0.25 38.25±0.25 48.30±0.30 60.35±0.30 76.40±0.30 31.85±0.25 37.85±0.25 47.80±0.30 59.75±0.30 75.70±0.30 19.0 25.0 31.0 42.0 57.0 23 23 27 30 40 8.5 8.5 0.7 9.1 9.4 2.7 2.7 2.7 3.1 3.1 単位：㎜ t 2 t 2 t 1 φd 2 φd φd 1 t 1 ℓ φd 2 φd φd 1 ℓ t 2 t 2 t 1 φd 2 φd φd 1 t 1 ℓ φd 2 φd φd 1 ℓ

〈ABS発泡射出成形品〉

●

_{発泡射出成形品}

●

_{射出成形品}

直　管

継　手 受口共通寸法

■

90°エルボ

5

6

L Z L Z 呼び径 有効長Z 全長L 20 25 30 40 50 495円 544円 628円 907円 1,027円 541円 598円 690円 978円 1,116円 11 11 11 11 11 49 49 57 63 83 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 120 240 160 80 40 ACS20N ACS25N ACS30N ACS40N ACS50N ACS20S ACS25S ACS30S ACS40S ACS50S 呼び径 有効長Z 全長L 25×20 30×25 40×30 50×40 518円 628円 907円 1,027円 564円 690円 978円 1,116円 13 12 13 13 51 54 62 75 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 80 180 100 60 ACS251N ACS301N ACS401N ACS501N ACS251S ACS301S ACS401S ACS501S

■

ソケット

■

径違いソケット

■

アダプター〈塩ビ管への媒介継手〉

Z ℓ φD L 34 39 17 21 24 TS20 TS25 DV30 DV40 DV50 26.0 32.0 38.0 48.0 60.0 備考． 1.使用方法についてはＰ.13をご参照ください。 　　　2.受口側には、同一呼び径のACドレンパイプを接続します。差し口側の呼び径20、25はTS継手、 呼び径30、40、50はDV継手（DV受口寸法用のため、TS継手には接続できません）を接続します。 呼び径 有効長Z 全長L 20 25 30 40 50 276円 288円 345円 403円 460円 299円 322円 380円 437円 495円 41 46 24 29 32 60.0 65.0 47.5 55.0 64.5 単位：㎜ 梱包数 （個） 品番アイボリー色 透　明 価格 品番 価格 100 80 80 50 30 ACDA20 ACDA25 ACDA30 ACDA40 ACDA50 ACA20S ACA25S ACA30S ACA40S ACA50S φD ℓ 差し口 差し口側 接続継手 L 2 L 1 L3 Z 2 Z 1 Z3 45° 16₂₄ 24 12 62 76 96 84 66 82 102 92 30 25 14 15 呼び径 30 40 50 50×40 1,495円 1,610円 1,725円 1,668円 1,725円 1,852円 1,990円 1,921円 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 ACY30N ACY40N ACY50N ACY501N ACY30S ACY40S ACY50S ACY501S 有効長 Z1 Z2 Z3 全　長 L1 39 50 60 48 L2 85 102 132 120 L3 89 108 138 118

■

45°Y

〈硬質塩ビ射出成形品〉

呼び径 20、25 呼び径 30、40、50

エスロンACドレンパイプ・継手のラインアップ

Z L Z L 45° 呼び径 有効長Z 全長L 20 25 30 40 50 621円 665円 786円 1,076円 1,265円 713円 759円 909円 1,242円 1,461円 14 16 18 22 26 33 35 41 48 62 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 80 160 100 60 30 AC4L20N AC4L25N AC4L30N AC4L40N AC4L50N AC4L20S AC4L25S AC4L30S AC4L40S AC4L50S

■

45°エルボ

Z2 Z1 L2 L1 L 3 Z 3 _91°1 0’ 23 26 23 31 23 26 38 23 26 31 46 23 26 31 38 23 26 23 31 23 26 38 23 26 31 47 24 27 32 39 23 26 26 31 31 31 38 38 37 37 46 46 46 46 46 40 100 40 60 24 60 30 20 40 40 20 20 20 20 20 呼び径 20 25 25×20 30 30×20 30×25 40 40×20 40×25 40×30 50 50×20 50×25 50×30 50×40 748円 786円 874円 907円 907円 907円 1,265円 1,208円 1,208円 1,208円 1,668円 1,610円 1,610円 1,610円 1,610円 851円 897円 1,001円 1,035円 1,035円 1,035円 1,461円 1,380円 1,380円 1,380円 1,921円 1,840円 1,840円 1,840円 1,840円 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 ACT20N ACT25N ACT251N ACT30N ACT302N ACT301N ACT40N ACT403N ACT402N ACT401N ACT50N ACT504N ACT503N ACT502N ACT501N ACT20S ACT25S ACT251S ACT30S ACT302S ACT301S ACT40S ACT403S ACT402S ACT401S ACT50S ACT504S ACT503S ACT502S ACT501S 有効長 Z1 Z2 Z3 全　長 L1 42 45 42 54 46 49 64 49 52 57 82 59 62 67 74 L2 42 45 42 54 46 49 64 49 52 57 83 60 63 68 75 L3 42 45 45 54 50 50 64 57 56 60 82 65 64 69 72

■

チーズ

L T t φD 品　番 呼び径 梱包数_（本） 価　格 32.0 38.0 48.0 60.0 76.0 4,000 20 25 30 40 50 ACD20P ACD25P ACD30P ACD40P ACD50P 6.5 6.5 8.5 9.0 9.5 1.7 2.0 2.0 2.2 2.5 19.0 25.0 31.0 42.0 57.0 0.32 0.50 0.72 1.00 1.41 16 12 9 6 4 3,450円 3,864円 4,830円 6,279円 8,211円 単位：㎜ 外　径 φD 管　厚T 硬質塩ビ層厚みt （参考）近似内径 長　さL （kg/m）参考質量 91°10’ L Z L Z 呼び径 有効長Z 全長L 20 25 30 40 50 621円 665円 786円 1,076円 1,265円 713円 759円 909円 1,242円 1,461円 23 26 31 37 46 42 45 54 63 82 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 80 160 100 50 20 ACL20N ACL25N ACL30N ACL40N ACL50N ACL20S ACL25S ACL30S ACL40S ACL50S 呼び径 _φd 内　　　径 受口長さ_{ℓ t1（最小）}管厚 受口厚み_{t（最小）2} 1 φd2 φd 20 25 30 40 50 32.25±0.25 38.25±0.25 48.30±0.30 60.35±0.30 76.40±0.30 31.85±0.25 37.85±0.25 47.80±0.30 59.75±0.30 75.70±0.30 19.0 25.0 31.0 42.0 57.0 23 23 27 30 40 8.5 8.5 0.7 9.1 9.4 2.7 2.7 2.7 3.1 3.1 単位：㎜ t 2 t 2 t 1 φd 2 φd φd 1 t 1 ℓ φd 2 φd φd 1 ℓ t 2 t 2 t 1 φd 2 φd φd 1 t 1 ℓ φd 2 φd φd 1 ℓ

〈ABS発泡射出成形品〉

●

_{発泡射出成形品}

●

_{射出成形品}

直　管

継　手 受口共通寸法

■

90°エルボ

7

8

■

ねじ式掃除口〈硬質塩ビ射出成形品〉

L 2 L 3 D2 Oリング D3 D1 L 1 ACドレン 呼び径 D1 締付けトルク（N・ｍ） 20 25 30 40 50 JNCO25N JNCO30N JNCO40N JNCO50N JNCO65N 2 2 4 5 5 41 45 55 68 84 D2 27 32 41 51 69 D3 32 38 48 60 76 L1 19 19 23 26 36 単位：㎜ L2 L3 42.5 41.2 44.5 47.5 57.5 17.5 19.5 24.0 29.0 36.0 梱包数 （個） 200 200 240 132 68 350円 380円 380円 440円 730円 備考． 1.常時接水する場所では使用しないでください。結露する可能性があります。 　　 2.製品にはACドレンのワンサイズアップの呼び径が記載されています。 アイボリー色 品番 価格

関連部材

ACドレンカッター

NEW

ACドレンパイプを廻し切ることで発泡層を傷つけずに切断できます。

製品名 価格 ＡＣドレンカッター（標準型） 37,300円 ACドレンカッター（小型） 34,000円 替 刃 9,200円

エスロン接着剤

ACドレンパイプ接合の標準接着剤としてご使用ください。

※ 透明ACドレン継手には必ず接着剤No.73Sブルー、No.75SブルーN、またはNo.73S UVをご使用ください。 容量 ： 500g缶（筆付） 　　　1kg缶（筆付） No.73S 容量 ： 500g缶（筆付） 　　　1kg缶（筆付） No.75S 容量 ： 500g缶（筆付） 　　　1kg缶（筆付） No.75S ブルーＮ 〈色付き低粘度タイプ〉 容量 ： 500g缶（筆付） 　　　1kg缶（筆付） No.73S ブルー 〈色付き接着剤〉 容量 ： 500g缶（筆付）

No.73S UV

〈蛍光接着剤〉

正しい

接着状態

塗り忘れ

の状態

施工チェック時は

光ってお知らせ！

ブラックライトで照らすと接着剤が

光ります。暗い場所でも塗布の有無

が一目で分かるので、塗り忘れの

チェックに役立ちます。

No.73S UVの使用前には発色することをご確認ください。 排水用接着剤です。給水・圧力配管用としては使用しないでください。 床等にこぼした場合はすみやかに拭きとってください。

塗り忘れの確認

NEW

※ACドレンカッターはセキスイ管材テクニックス（株）の取扱い製品です。

発泡層潰れなし！

バリ・カエリなし！

呼び径 20 ～ 50 対応！

切り粉なし !

斜め切れなし !

ねじ式掃除口使用例： ACドレン呼び径50の場合

※使用するねじ式掃除口の口径は、ACドレン継手

　呼び径の1サイズアップになります。

ねじ式掃除口

呼び径65

（アイボリー色 品番JNCO65N） ACドレン継手 呼び径50 ACドレンパイプ 呼び径50 標準型 （呼び径20〜50用） 小型 （呼び径20〜30用）

エスロンACドレンパイプ・継手のラインアップ

Z ℓ φD L D1 ゴムリング D2 D3 ℓ 1 ℓ 2 L d L 1 L2 Z φ67.4 26 23 29 φ60 72 76 MD継手40 MD継手50 48 60 備考． １．受口側には、同一呼び径のＡＣドレンパイプを接続します。差し口側にはＭＤ継手を接続します。 （差し口側にＴＳ継手やＤＶ継手は接続しないでください。） ２．差し口を切断して使用しないでください。 ３．差し口部には別途保温を実施してください。 呼び径 有効長Z 全長L 40 50 80 84 105 119 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 25 12 ACMD40 ACMD50 920円 1,047円 989円 1,139円 ACMD40S ACMD50S φD ℓ 差し口 差し口側 接続継手 備考. 1.立て管専用の継手です。横引き管には使用することができません。 2.その他P.12の施工基準・施工上の注意を参照してください。 呼び径 有効長Z 全長L 30 40 50 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 D1 D2 D3 d L ℓ1 ℓ2 価格 品番 価格 ACSS30N ACSS40N ACSS50N ACSS30S ACSS40S ACSS50S パイプ挿入長 2,100円 2,890円 3,250円 1,830円 2,510円 2,830円 69 85 106 92 106 123 106 113 129 48.6 60.8 77.1 60 76 89 61 62 67 75 78 84 6 5 16 備考. 1.30Aと40Aは兼用です。30Aパイプを接続する場合は、変換アダプター 　　　 （同梱）を本体受口に接着してください。 2.その他、P.12の施工基準・施工上の注意を参照してください。 呼び径 50 40 147 141 162 101 89 90 53 53 53 単位：㎜ 梱包数 （個） 品番 透　明 価格 ACTT50 ACTT340 40 30 40 6,250円 7,500円 L1 Z L2 備考1.立て型トラップには点検口ユニットが予めセットされています。 　　2.点検口ユニットは、立て型トラップに予めセットされているユニットを補修、 　　　交換する場合に使用します。 品　名 10 10 満水試験用ユニット 単位：㎜ 梱包数 （個） 品番 透　明 価格 ACTTF35 ACTTM35 点検口ユニット 3,500円 2,780円

■

MD継手接続アダプター

■

立て管用伸縮処理継手

■

立て型トラップ

点検口ユニットのみ（別売） 満水試験用ユニット（別売）

満水試験用ユニットの使用方法

変換アダプターの使用方法

本製品は満水試験時に、立て型トラップに接続されている

点検口ユニットと交換して使用します。

①点検口ユニットを左に回しロックを解除し引っ張りだしてください。

② 満水試験用ユニットを取り付けてください。取り付けの際は、ゴム

パッキン（黒）2種類がセットされていることを確認し、取手が垂直

または水平になるまで押しながら右に回しロックさせてください。

③ 満水試験後、①で取り外した点検口ユニットを必ず再セットしてく

ださい。そのとき、ゴムパッキン（黒）2種類がセットされていること

と、自己閉鎖膜などに異常がないことを確認してください。

ACドレン管30Aを接続する場合、立て

型トラップ30-40Aに同梱の変換アダプ

ターを接続してください。

満水試験時 ②満水試験用ユニット 　取り付け _{ゴムパッキン（黒）} ③-2 点検口ユニット 　　 取り付け

➡

➡

①点検口ユニット 　取り外し

➡

③-1 満水試験用ユニット 　　 取り外し 満水試験後

➡

満水試験時 ②満水試験用ユニット 　取り付け _{ゴムパッキン（黒）} ③-2 点検口ユニット 　　 取り付け

➡

➡

①点検口ユニット 　取り外し

➡

③-1 満水試験用ユニット 　　 取り外し 満水試験後

➡

NEW

NEW

ACドレン管（30A） ACドレン管（30A） 変換アダプター （接着接合） 本体 変換アダプター （接着接合） 立て型トラップは定期的な点検、清掃を 必要とし、交換を要する場合もあります。 交換する場合は、別売の点検口ユニットを ご使用ください。 立て型トラップは自己閉鎖膜があるため下流側のエア抜きができませんので、満水試験時は本製品をご使用ください。 変換アダプター

7

8

■

ねじ式掃除口〈硬質塩ビ射出成形品〉

L 2 L 3 D2 Oリング D3 D1 L 1 ACドレン 呼び径 D1 締付けトルク（N・ｍ） 20 25 30 40 50 JNCO25N JNCO30N JNCO40N JNCO50N JNCO65N 2 2 4 5 5 41 45 55 68 84 D2 27 32 41 51 69 D3 32 38 48 60 76 L1 19 19 23 26 36 単位：㎜ L2 L3 42.5 41.2 44.5 47.5 57.5 17.5 19.5 24.0 29.0 36.0 梱包数 （個） 200 200 240 132 68 350円 380円 380円 440円 730円 備考． 1.常時接水する場所では使用しないでください。結露する可能性があります。 　　 2.製品にはACドレンのワンサイズアップの呼び径が記載されています。 アイボリー色 品番 価格

関連部材

ACドレンカッター

NEW

ACドレンパイプを廻し切ることで発泡層を傷つけずに切断できます。

製品名 価格 ＡＣドレンカッター（標準型） 37,300円 ACドレンカッター（小型） 34,000円 替 刃 9,200円

エスロン接着剤

ACドレンパイプ接合の標準接着剤としてご使用ください。

※ 透明ACドレン継手には必ず接着剤No.73Sブルー、No.75SブルーN、またはNo.73S UVをご使用ください。 容量 ： 500g缶（筆付） 　　　1kg缶（筆付） No.73S 容量 ： 500g缶（筆付） 　　　1kg缶（筆付） No.75S 容量 ： 500g缶（筆付） 　　　1kg缶（筆付） No.75S ブルーＮ 〈色付き低粘度タイプ〉 容量 ： 500g缶（筆付） 　　　1kg缶（筆付） No.73S ブルー 〈色付き接着剤〉 容量 ： 500g缶（筆付）

No.73S UV

〈蛍光接着剤〉

正しい

接着状態

塗り忘れ

の状態

施工チェック時は

光ってお知らせ！

ブラックライトで照らすと接着剤が

光ります。暗い場所でも塗布の有無

が一目で分かるので、塗り忘れの

チェックに役立ちます。

No.73S UVの使用前には発色することをご確認ください。 排水用接着剤です。給水・圧力配管用としては使用しないでください。 床等にこぼした場合はすみやかに拭きとってください。

塗り忘れの確認

NEW

※ACドレンカッターはセキスイ管材テクニックス（株）の取扱い製品です。

発泡層潰れなし！

バリ・カエリなし！

呼び径 20 ～ 50 対応！

切り粉なし !

斜め切れなし !

ねじ式掃除口使用例： ACドレン呼び径50の場合

※使用するねじ式掃除口の口径は、ACドレン継手

　呼び径の1サイズアップになります。

ねじ式掃除口

呼び径65

（アイボリー色 品番JNCO65N） ACドレン継手 呼び径50 ACドレンパイプ 呼び径50 標準型 （呼び径20〜50用） 小型 （呼び径20〜30用）

エスロンACドレンパイプ・継手のラインアップ

Z ℓ φD L D1 ゴムリング D2 D3 ℓ 1 ℓ 2 L d L 1 L2 Z φ67.4 26 23 29 φ60 72 76 MD継手40 MD継手50 48 60 備考． １．受口側には、同一呼び径のＡＣドレンパイプを接続します。差し口側にはＭＤ継手を接続します。 （差し口側にＴＳ継手やＤＶ継手は接続しないでください。） ２．差し口を切断して使用しないでください。 ３．差し口部には別途保温を実施してください。 呼び径 有効長Z 全長L 40 50 80 84 105 119 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 価格 品番 価格 25 12 ACMD40 ACMD50 920円 1,047円 989円 1,139円 ACMD40S ACMD50S φD ℓ 差し口 差し口側 接続継手 備考. 1.立て管専用の継手です。横引き管には使用することができません。 2.その他P.12の施工基準・施工上の注意を参照してください。 呼び径 有効長Z 全長L 30 40 50 単位：㎜ 梱包数 （個） アイボリー色 品番 透　明 D1 D2 D3 d L ℓ1 ℓ2 価格 品番 価格 ACSS30N ACSS40N ACSS50N ACSS30S ACSS40S ACSS50S パイプ挿入長 2,100円 2,890円 3,250円 1,830円 2,510円 2,830円 69 85 106 92 106 123 106 113 129 48.6 60.8 77.1 60 76 89 61 62 67 75 78 84 6 5 16 備考. 1.30Aと40Aは兼用です。30Aパイプを接続する場合は、変換アダプター 　　　 （同梱）を本体受口に接着してください。 2.その他、P.12の施工基準・施工上の注意を参照してください。 呼び径 50 40 147 141 162 101 89 90 53 53 53 単位：㎜ 梱包数 （個） 品番 透　明 価格 ACTT50 ACTT340 40 30 40 6,250円 7,500円 L1 Z L2 備考1.立て型トラップには点検口ユニットが予めセットされています。 　　2.点検口ユニットは、立て型トラップに予めセットされているユニットを補修、 　　　交換する場合に使用します。 品　名 10 10 満水試験用ユニット 単位：㎜ 梱包数 （個） 品番 透　明 価格 ACTTF35 ACTTM35 点検口ユニット 3,500円 2,780円

■

MD継手接続アダプター

■

立て管用伸縮処理継手

■

立て型トラップ

点検口ユニットのみ（別売） 満水試験用ユニット（別売）

満水試験用ユニットの使用方法

変換アダプターの使用方法

本製品は満水試験時に、立て型トラップに接続されている

点検口ユニットと交換して使用します。

①点検口ユニットを左に回しロックを解除し引っ張りだしてください。

② 満水試験用ユニットを取り付けてください。取り付けの際は、ゴム

パッキン（黒）2種類がセットされていることを確認し、取手が垂直

または水平になるまで押しながら右に回しロックさせてください。

③ 満水試験後、①で取り外した点検口ユニットを必ず再セットしてく

ださい。そのとき、ゴムパッキン（黒）2種類がセットされていること

と、自己閉鎖膜などに異常がないことを確認してください。

ACドレン管30Aを接続する場合、立て

型トラップ30-40Aに同梱の変換アダプ

ターを接続してください。

満水試験時 ②満水試験用ユニット 　取り付け _{ゴムパッキン（黒）} ③-2 点検口ユニット 　　 取り付け

➡

➡

①点検口ユニット 　取り外し

➡

③-1 満水試験用ユニット 　　 取り外し 満水試験後

➡

満水試験時 ②満水試験用ユニット 　取り付け _{ゴムパッキン（黒）} ③-2 点検口ユニット 　　 取り付け

➡

➡

①点検口ユニット 　取り外し

➡

③-1 満水試験用ユニット 　　 取り外し 満水試験後

➡

NEW

NEW

ACドレン管（30A） ACドレン管（30A） 変換アダプター （接着接合） 本体 変換アダプター （接着接合） 立て型トラップは定期的な点検、清掃を 必要とし、交換を要する場合もあります。 交換する場合は、別売の点検口ユニットを ご使用ください。 立て型トラップは自己閉鎖膜があるため下流側のエア抜きができませんので、満水試験時は本製品をご使用ください。 変換アダプター

9

10

火災と同時に瞬時に膨張し、高断熱層を形成。

巻くだけで炎を防ぐ耐火テープです。

・低コストで施工が非常に容易です。

・管自体の外径が小さくなるため省スペース化が可能です。

_{前後1mに不燃材料を使用しなくてもOK!}

防火区画貫通に ACドレンパイプ フィブロック塩ビ管用（床用） フィブロック塩ビ管用（壁用） ファンコイル ユニット

〈フィブロック塩ビ管用(床用)の認定・評定一覧〉

品　番

TBCZ002

TBCZ001

品　　　名

フィブロック塩ビ管用（壁用）

フィブロック塩ビ管用（床用）

用　途

壁　用

床　用

厚　さ

2.25㎜

2.25㎜

幅

110㎜

160㎜

長　さ

1.5m

1.5m

梱包数

6巻／ケース

6巻／ケース

価格（1巻）

12,600円

18,900円

フィブロック 塩ビ管用（壁用） フィブロック 塩ビ管用（床用）

※フィブロックの詳細についてはフィブロックカタログおよび各認定書・評定書をご参照ください。

ACドレンパイプにて防火区画貫通する場合は、フィブロックを使用し、適切な処置を行ってください。

貫通する床の構造

ALC・コンクリート（厚100mm以上）

コンクリート

（厚150mm以上）

使用最大配管

呼び径

貫通開口寸法

ボイド径

貫通部埋め戻し方法 国土交通大臣認定番号

（一財）日本消防設備安全センター性能評定番号

共住区画

KK 19-114号

PS060FL-0015

モルタル

φ150mm以下

100（φ107mm）以下

PS060FL-0468

RK 19-037号

令8区画

50A

〈フィブロック塩ビ管用(壁用)の認定・評定一覧〉

〈フィブロック塩ビ管用のラインアップ〉

貫通する壁の構造

ALC・コンクリート

（厚75mm以上）

中空壁（厚100mm以上）

片面強化石こうボード壁（厚42mm以上）

使用最大配管

呼び径

貫通開口寸法

ボイド径

貫通部埋め戻し方法 国土交通大臣認定番号

（一財）日本消防設備安全センター性能評定番号

共住区画

KK 19-111号

PS060WL-0220

PS060WL-0671

シーリング材

※

シーリング材

※

_、

せっこう系パテ・接着剤、

モルタル

φ90mm以下

コンクリート

（厚100mm以上）

100（φ107mm）以下

φ90mm以下

φ96mm以下

RK 19-023号

令8区画

50A

※推奨商品：積水フーラー社製 セキスイシリコーンシーラント（JIS A 5758） フィブロック シーリング材 （シリコーン系） ●中空壁の場合 フィブロック モルタル埋め戻し ●ALC・コンクリート壁の場合

【施工例】

フィブロック シーリング材 （シリコーン系） ●片面強化せっこうボード 　 重張壁の場合

A

A A

B

B B ※冷媒管・ケーブルもまとめて貫通できるフィブロック「冷媒管用パテレスキット」の品揃えもございます。詳細は弊社最寄りの営業所にお問い合わせください。

関連製品

防火区画貫通箇所では、フィブロックによる防火区画貫通処理が必要です。

冷媒管用

パテレスキット

パテレス、鋼製スリーブレス（壁貫通部）により施工時間を大幅に短縮！!

フィブロックパテレスキットを使用

することで同じスリーブにACドレ

ンパイプと空調用冷媒管をまとめ

て通す事が可能です。

（ALC、コンクリート壁、床及び、

中空壁や片壁の区画貫通部の国

土交通大臣の認定を取得）

※フィブロック冷媒管用パテレスキットの詳細、施工方法につきましては別途「冷媒管用フィブロック」のカタログ及び認定書をご確認ください。

フィブロック（スリーブ） フィブロック（スティック） カバー材 _{カバー固定材}化粧テープ カバー固定材 カバー材 帯 カバー材 カバー固定材 帯 ACドレンパイプ ACドレンパイプ ■

キット内容

■

中空壁施工イメージ

■

RC床施工イメージ

NEW

冷温水管からドレン配管まで

空調配管のオールプラスチック化を

実現します。

空調配管のオールプラスチック化を

実現します。

耐久性•耐食性に優れたポリエチレン管が

冷温水用途にも使用可能となりました。

冷温水管

冷温水枝管

新製品！

スーパーエスロメタックスに、

保温材をプラスした管材です。

優れた保温効果•防露効果を発揮します。

空調ドレン配管

■

クウチョウハイパーCH 管・継手の品揃え

品　　名 50 直　管 EF 受口付直管 EFソケット EF片受レデューサ レデューサ EFチーズ EF片受チーズ SPチーズ フランジ付EF片受チーズ（JIS 10K・F形） SPフランジ付チーズ（JIS 10K・F形） フランジ付EFチーズ（JIS 10K・F形） ● ● ● ×20,25 ● ×20,25,50 ● ● ● ×50,75 ● ×20,25,50,65×20,25,50,75● ● ● ● ● ×50 ● ×50 ● ● ● ● ×75 ● ×75 ● ● ● ×100,150 ● ● ● ● ×100 ● ×100 ● ● ● ● ×150 ● ×150 ● ×75,100,150×75,100,150,200● ● ×100,125×75,100,150● ×75,100,150,200● 65 75 100 ● ×50,75,100 ● ×75 ×75,100● ● ×75 ×75,100● 125 ● ×75,100 ×75,100● ● ×75,100 ×75,100● 200 150 品　　名 20 EFスクリュージョイント （おねじ、めねじ）● （おねじ、めねじ）● （おねじ、めねじ）● 25 50 ● （おねじ、めねじ） 65

■

保温材付 スーパーエスロメタックスFCの品揃え

備考． ※は受注生産品です。納期をご確認ください。 ※クウチョウハイパーCHとスーパーエスロメタックスFCの詳細は、別途カタログをご参照ください。 直管:4,000、長尺管：25,000 エンボス加工 （表面） 直管:3,900、長尺管：24,950 スーパーエスロメタックス架橋ポリエチレンフォーム t t φ D

■

長尺管（巻き物）

品　番 呼び径 _{外径（φD）厚み（t）} 10 20 10 20 10 20 25 10 20 25 30 10 20 25 30 SF1010Q SF1020Q SF1310Q SF1320Q SF1610Q SF1620Q SF1625Q SF2010Q SF2020Q SF2025Q SF2030Q SF2510Q SF2520Q SF2525Q SF2530Q 単位：mm 保温材 35 55 37 57 41 61 71 46 66 76 86 53 73 83 93 13 10 16 20 25

■

直　管

品　番 呼び径 厚み（t） 外径（φD） 10 20 25 10 20 25 10 20 25 30 10 20 25 30 SF13104 SF13204 ※ SF13254 ※ SF16104 SF16204 SF16254 ※ SF20104 SF20204 SF20254 SF20304 ※ SF25104 SF25204 SF25254 SF25304 単位：mm 保温材 37 57 67 41 61 71 46 66 76 86 53 73 83 93 13 16 20 25 品　番 呼び径 厚み（t） 外径（φD） 10 20 25 30 10 20 25 30 10 20 25 30 ※ SF32104 ※ SF32204 ※ SF32254 ※ SF32304 ※ SF40104 ※ SF40204 ※ SF40254 ※ SF40304 ※ SF50104 ※ SF50204 ※ SF50254 ※ SF50304 保温材 61 81 91 101 71 91 101 111 84 104 114 124 32 40 50 直　管 長尺管 品　　名 50 EFエルボ EF45°エルボ ショートベンド 45° 90° EFキャップ SPキャップ フランジ短管（JIS 10K・F形） EFフランジ短管（JIS 10K・F形） ● ● ● ● 65 ● ● ● 75 ● ● ● ● ● ● 100 ● ● ● ● ● 125 ● ● ● 150 ● ● ● ● ● 200 ● ● ●

9

10

火災と同時に瞬時に膨張し、高断熱層を形成。

巻くだけで炎を防ぐ耐火テープです。

・低コストで施工が非常に容易です。

・管自体の外径が小さくなるため省スペース化が可能です。

_{前後1mに不燃材料を使用しなくてもOK!}

防火区画貫通に ACドレンパイプ フィブロック塩ビ管用（床用） フィブロック塩ビ管用（壁用） ファンコイル ユニット

〈フィブロック塩ビ管用(床用)の認定・評定一覧〉

品　番

TBCZ002

TBCZ001

品　　　名

フィブロック塩ビ管用（壁用）

フィブロック塩ビ管用（床用）

用　途

壁　用

床　用

厚　さ

2.25㎜

2.25㎜

幅

110㎜

160㎜

長　さ

1.5m

1.5m

梱包数

6巻／ケース

6巻／ケース

価格（1巻）

12,600円

18,900円

フィブロック 塩ビ管用（壁用） フィブロック 塩ビ管用（床用）

※フィブロックの詳細についてはフィブロックカタログおよび各認定書・評定書をご参照ください。

ACドレンパイプにて防火区画貫通する場合は、フィブロックを使用し、適切な処置を行ってください。

貫通する床の構造

ALC・コンクリート（厚100mm以上）

コンクリート

（厚150mm以上）

使用最大配管

呼び径

貫通開口寸法

ボイド径

貫通部埋め戻し方法 国土交通大臣認定番号

（一財）日本消防設備安全センター性能評定番号

共住区画

KK 19-114号

PS060FL-0015

モルタル

φ150mm以下

100（φ107mm）以下

PS060FL-0468

RK 19-037号

令8区画

50A

〈フィブロック塩ビ管用(壁用)の認定・評定一覧〉

〈フィブロック塩ビ管用のラインアップ〉

貫通する壁の構造

ALC・コンクリート

（厚75mm以上）

中空壁（厚100mm以上）

片面強化石こうボード壁（厚42mm以上）

使用最大配管

呼び径

貫通開口寸法

ボイド径

貫通部埋め戻し方法 国土交通大臣認定番号

（一財）日本消防設備安全センター性能評定番号

共住区画

KK 19-111号

PS060WL-0220

PS060WL-0671

シーリング材

※

シーリング材

※

_、

せっこう系パテ・接着剤、

モルタル

φ90mm以下

コンクリート

（厚100mm以上）

100（φ107mm）以下

φ90mm以下

φ96mm以下

RK 19-023号

令8区画

50A

※推奨商品：積水フーラー社製 セキスイシリコーンシーラント（JIS A 5758） フィブロック シーリング材 （シリコーン系） ●中空壁の場合 フィブロック モルタル埋め戻し ●ALC・コンクリート壁の場合

【施工例】

フィブロック シーリング材 （シリコーン系） ●片面強化せっこうボード 　 重張壁の場合

A

A A

B

B B ※冷媒管・ケーブルもまとめて貫通できるフィブロック「冷媒管用パテレスキット」の品揃えもございます。詳細は弊社最寄りの営業所にお問い合わせください。

関連製品

防火区画貫通箇所では、フィブロックによる防火区画貫通処理が必要です。

冷媒管用

パテレスキット

パテレス、鋼製スリーブレス（壁貫通部）により施工時間を大幅に短縮！!

フィブロックパテレスキットを使用

することで同じスリーブにACドレ

ンパイプと空調用冷媒管をまとめ

て通す事が可能です。

（ALC、コンクリート壁、床及び、

中空壁や片壁の区画貫通部の国

土交通大臣の認定を取得）

※フィブロック冷媒管用パテレスキットの詳細、施工方法につきましては別途「冷媒管用フィブロック」のカタログ及び認定書をご確認ください。

フィブロック（スリーブ） フィブロック（スティック） カバー材 化粧テープ_{カバー固定材} カバー固定材 カバー材 帯 カバー材 カバー固定材 帯 ACドレンパイプ ACドレンパイプ ■

キット内容

■

中空壁施工イメージ

■

RC床施工イメージ

NEW

冷温水管からドレン配管まで

空調配管のオールプラスチック化を

実現します。

空調配管のオールプラスチック化を

実現します。

耐久性•耐食性に優れたポリエチレン管が

冷温水用途にも使用可能となりました。

冷温水管

冷温水枝管

新製品！

スーパーエスロメタックスに、

保温材をプラスした管材です。

優れた保温効果•防露効果を発揮します。

空調ドレン配管

■

クウチョウハイパーCH 管・継手の品揃え

品　　名 50 直　管 EF 受口付直管 EFソケット EF片受レデューサ レデューサ EFチーズ EF片受チーズ SPチーズ フランジ付EF片受チーズ（JIS 10K・F形） SPフランジ付チーズ（JIS 10K・F形） フランジ付EFチーズ（JIS 10K・F形） ● ● ● ×20,25 ● ×20,25,50 ● ● ● ×50,75 ● ×20,25,50,65 ×20,25,50,75● ● ● ● ● ×50 ● ×50 ● ● ● ● ×75 ● ×75 ● ● ● ×100,150 ● ● ● ● ×100 ● ×100 ● ● ● ● ×150 ● ×150 ● ×75,100,150×75,100,150,200● ● ×100,125×75,100,150● ×75,100,150,200● 65 75 100 ● ×50,75,100 ● ×75 ×75,100● ● ×75 ×75,100● 125 ● ×75,100 ×75,100● ● ×75,100 ×75,100● 200 150 品　　名 20 EFスクリュージョイント （おねじ、めねじ）● （おねじ、めねじ）● （おねじ、めねじ）● 25 50 ● （おねじ、めねじ） 65

■

保温材付 スーパーエスロメタックスFCの品揃え

備考． ※は受注生産品です。納期をご確認ください。 ※クウチョウハイパーCHとスーパーエスロメタックスFCの詳細は、別途カタログをご参照ください。 直管:4,000、長尺管：25,000 エンボス加工 （表面） 直管:3,900、長尺管：24,950 スーパーエスロメタックス架橋ポリエチレンフォーム t t φ D

■

長尺管（巻き物）

品　番 呼び径 _{外径（φD）厚み（t）} 10 20 10 20 10 20 25 10 20 25 30 10 20 25 30 SF1010Q SF1020Q SF1310Q SF1320Q SF1610Q SF1620Q SF1625Q SF2010Q SF2020Q SF2025Q SF2030Q SF2510Q SF2520Q SF2525Q SF2530Q 単位：mm 保温材 35 55 37 57 41 61 71 46 66 76 86 53 73 83 93 13 10 16 20 25

■

直　管

品　番 呼び径 厚み（t） 外径（φD） 10 20 25 10 20 25 10 20 25 30 10 20 25 30 SF13104 SF13204 ※ SF13254 ※ SF16104 SF16204 SF16254 ※ SF20104 SF20204 SF20254 SF20304 ※ SF25104 SF25204 SF25254 SF25304 単位：mm 保温材 37 57 67 41 61 71 46 66 76 86 53 73 83 93 13 16 20 25 品　番 呼び径 厚み（t） 外径（φD） 10 20 25 30 10 20 25 30 10 20 25 30 ※ SF32104 ※ SF32204 ※ SF32254 ※ SF32304 ※ SF40104 ※ SF40204 ※ SF40254 ※ SF40304 ※ SF50104 ※ SF50204 ※ SF50254 ※ SF50304 保温材 61 81 91 101 71 91 101 111 84 104 114 124 32 40 50 直　管 長尺管 品　　名 50 EFエルボ EF45°エルボ ショートベンド 45° 90° EFキャップ SPキャップ フランジ短管（JIS 10K・F形） EFフランジ短管（JIS 10K・F形） ● ● ● ● 65 ● ● ● 75 ● ● ● ● ● ● 100 ● ● ● ● ● 125 ● ● ● 150 ● ● ● ● ● 200 ● ● ●

11

12

エスロンACドレンパイプ・継手の施工手順

横引き管の施工基準

立て管の施工基準

■施工手順

継手の内面と、管端面及び管の外

面に、エスロン接着剤（No.73Sブ

ルー、No.75SブルーN、No.73S、

No.75S、No.73S UV）を均一に

塗布してください。

5

接着剤の塗布

継手内面、管外面だけでなく、管端 にも接着剤を塗布してください。接 着剤を塗布しない場合は管端から ドレン水が浸入し、管外面の微小な 傷より漏水する恐れがあります。 透明ACドレン継手には必ず接着剤 No.73Sブルー、No.75SブルーN、 またはNo.73S UVをご使用ください。

切断箇所は全周にわたってマー

キング等を行い、ACドレンカッタ

ーまたは塩ビ用のこぎりを用いて

管軸に直角に切

断してください。

割れやヒビが生じるので 塩ビカッター等は、使用しないでください。 斜め切れの場合は管端からドレン水 が浸入し、管外面の微小な傷より漏 水する恐れがあります。 管に傷つき、へこみ、偏平がある場合 はその部分を切断•除去してください。 ＡＣドレンカッター（P6掲載）をご使用 の場合は、ＡＣドレンカッター付属の 取扱説明書を必ずご参照ください。 塗布しない場合は管端からドレン水が浸入し、管外面の微小な傷より 漏水する恐れがあります。 取り外さず施工し、接着剤が点検口 ユニットに付着すると作動しない恐れが あります。

1

切　断

2

面取り

1

面取り

1

点検口ユニットの取り外し

3

挿入

2

シリコーンシーラントの塗布

₂

接着接合

3

点検口ユニットの取り付け

管端を内外面とも糸面取りし

てください。

面がとれていないと、接続時受口 部の接着剤を削りとってしまい、抜 けの原因となるので、必ず糸面取り をしてください。

7

保持（接着剤の拭き取り・換気）

管が継手より抜け出なくなる

まで管と継手を保持します。

（30秒以上保持）

また、はみ出した接着剤はウエ

スで拭き取ってください。

また、施工後は配管内を十分

に換気してください。

＜アイボリー＞

できるだけすばやく、管を奥ま

で挿入してください。

＜透明＞

できるだけすばやく、管を奥ま

で挿入してください。

6

挿　入

ACドレンパイプの外径は呼び径に対し、1口径大きい塩ビ管の外径と同 寸法になっていますので、支持金具等は塩ビ管用のものが使用できます。 ACドレンパイプの支持は、同一呼び径の塩ビ管（VP）と同一の間隔で設 置してください。 ACドレンカッターで切断 塩ビ用のこぎりで切断

管差し口に、下表に示す挿入

長さを記入してください。

管端を1～2mm程度

面取りしてください。

参考）挿入長さ（標線記入長さ） 単位：mm 呼び径 挿入長さ 20 19 25 19 30 23 40 26 50 36

4

挿入長さ記入

継手受口内部や管差し口に付

着した砂、土、ほこり等の汚れ

や水分等は乾いたウエスでき

れいに拭き取ってください。

3

清掃処理

管端面にシリコーンシーラントを均一に塗布してください。

_{ACドレンパイプを接着接合してください。}

左表の呼び径別標準

差込み長さまで挿入し

てください。

施工前に点検口ユニットを取り外

してください。

取り外した点検口ユニットを取り

付けてください。取り付けの際は、

取手が垂直又は水平になるまで

押しながら右に回しロックさせて

ください。

挿入長さ 呼び径 30A 40A 50A 54mm 57mm 64mm

管端面への接着剤塗布

挿入標線 管外面への接着剤塗布 悪い例 （塗布ムラ） 良い例 面取り部（1～2mm） ACドレンパイプ

図中凡例　　　 　： 吊り支持部

0.5m以上

30m毎

にエル

ボ返し

直線配管

は30m以内

拡大図

●横走り配管の配管支持は棒鋼吊り（全ねじボルト吊り）を基本とします。

●吊り支持間隔は1ｍ以下としてください。

●直線配管は３０ｍ以内とし、これを越える場合は３０ｍ毎にエルボ返し

　（２エルボ以上、エルボ間隔０．

５ｍ以上）を行ってください。

フレキシブルホース接続を

基本とする。

吊り支持間隔は1m以内

立て管用伸縮処理継手

施工基準

●各階1箇所伸縮処理継手をスラブ上に設置してください。 ●管が貫通部に固定されておらず合流部のない場合は、10m毎に 　1箇所、伸縮処理継手を設置してください。 ●伸縮処理継手または伸縮処理継手の直下を支持してください。 ●ゴム輪部分には滑剤塗布は不要です。 ●ＡＣドレンパイプは所定の差し込み長さまで挿入してください。 ●立て管用伸縮処理継手の上流側に挿入するパイプの端面には 　シリコーンシーラントを塗布してください。

施工上の注意

立て管用伸縮処理継手・立て型トラップ 共通注意事項

●本製品は立て管専用の継手です。横引き管には使用しないでください。 ●本体の矢印方向がドレン水の流れる方向ですので、矢印の向きを下向きに 　取り付けてください。 ●接続の際は、管端の内外面の面取り（バリ取り）を行ってください。 ●管やパッキンに異物などが付着している場合は除去してください。 ●管を継手に挿入する場合は、斜め挿入、叩き込み等、無理な挿入はしないで 　ください。 ●施工後は必ず通水を行い、水が流れる事を確認してください。

立て型トラップ

●空調機と本製品の取付け高さ（Ｈ）は50ｍｍ以上としてください。但し、 　接続する空調機の機内静圧（負圧）に応じて取付高さ（Ｈ）が必要です。 　Ｈ[ｍｍ]＝機内静圧（負圧）[Pa]÷9.8[Pa/mmAq]+50[mm] ●本製品は定期的な点検、清掃を必要とし 　交換を要する場合もあります。周囲に 　メンテナンス用の空間を十分に設けて 　ください。 ●本製品とＡＣドレンパイプはエスロン接着剤で接合してください。接着剤の塗り 　過ぎによる垂れに御注意ください。自己閉鎖膜に接着剤が付着すると作動しな 　い恐れが有りますので点検口ユニットを取り外して接着してください。 ●変換アダプター（30A）をご使用の際は、本体にエスロン接着剤で接着して 　ください。

施工基準

施工上の注意

取付高さ H（mm） トラップ立て型

立て管用伸縮処理継手

立て型トラップ

断面図 断面図

ＡＣドレンパイプ

ＡＣドレンパイプ

■立て管用伸縮処理継手の施工手順

■立て型トラップの施工手順
