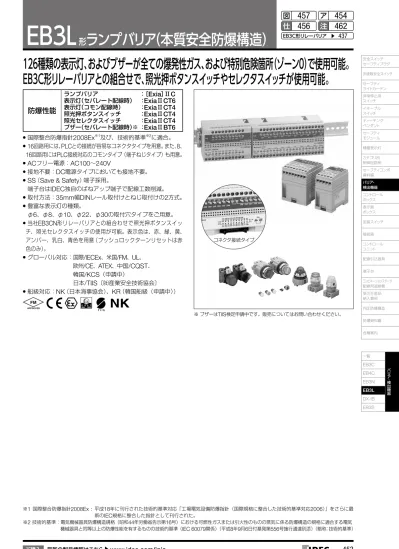

形ランプバリア ( 本質安全防爆構造 ) g ACV DCV -SSAN, -SSAN, 8 -SSAN,8 -SSAN, -SSAN, 8 -S8SAN, 8 -S8CSAN, -SSAN, -SKAN, -SKAN, 8 -SKAN,8 -SKAN, -SKAN, 8 -S8KAN, 8 -S8

EB3L

 形

ランプバリア（本質安全防爆構造）

453

ご購入 最新の製品情報はこちら www.idec.com/jpja 安全スイッチ・ セーフティプラグ 非接触安全スイッチ セーフティ ライトカーテン 非常停止用 スイッチ イネーブル スイッチ ティーチング ペンダント セーフティ モジュール 積層表示灯 カテゴリ別 制御回路例 セーフティコンポ 資料編 バリア・ 検出機器 コントロール ボックス 表示器 ボックス 足踏スイッチ 接続箱 コントロール ユニット 配線引込器具 端子台 コンビネーションスタータ・ 配線用遮断機 受注生産品・ 納入事例 内圧防爆構造 防爆資料編 各種案内 一覧 バ リ ア ･ 検 出 機 器 EB3C EB4C EB3N EB3L DX-IB EB3S

126種類の表示灯、およびブザーが全ての爆発性ガス、および特別危険箇所（ゾーン0）で使用可能。

EB3C形リレーバリアとの組合せで、照光押ボタンスイッチやセレクタスイッチが使用可能。

コネクタ接続タイプ

防爆性能

ランプバリア ：［

Exia

］ⅠⅠ

C

表示灯（セパレート配線時） ：

Exia

ⅠⅠ

CT6

表示灯（コモン配線時） ：

Exia

ⅠⅠ

CT4

照光押ボタンスイッチ ：

Exia

ⅠⅠ

CT4

照光セレクタスイッチ ：

Exia

ⅠⅠ

CT4

ブザー（セパレート配線時）※：

Exia

ⅠⅠ

BT6

●国際整合防爆指針

2008Ex

※1及び、技術的基準※2に適合。 ●

16

回路用には、

PLC

との接続が容易なコネクタタイプを用意。また、

8

、

16

回路用には

PLC

接続対応のコモンタイプ（端子ねじタイプ）も用意。 ●

AC

フリー電源：

AC100

∼

240V

●接地不要：

DC

電源タイプにおいても接地不要。 ●

SS

（

Save & Safety

）端子採用。

端子台は

IDEC

独自のばねアップ端子で配線工数削減。 ●取付方法：

35mm

幅

DIN

レール取付けとねじ取付けの

2

方式。 ●

豊富な表示灯の種類。 φ

6

、φ

8

、φ

10

、φ

22

、φ

30

の取付穴タイプをご用意。 ●

当社

EB3CN

形リレーバリアとの組合わせで照光押ボタンスイッ チ、照光セレクタスイッチの使用が可能。表示色は、赤、緑、黄、 アンバー、乳白、青色を用意（プッシュロックターンリセットは赤 色のみ）。 ●グローバル対応：国際

/IECEx

、米国

/FM

、

UL

、       欧州

/CE

、

ATEX

、中国

/CQST

、       韓国

/KCS

（申請中）         日本

/TIIS

〔㈳産業安全技術協会〕 ●船級対応：

NK

（日本海事協会）、

KR

（韓国船級（申請中）） ※1 国際整合防爆指針2008Ex : 平成18年に刊行された技術的基準対応「工場電気設備防爆指針（国際規格に整合した技術的基準対応2006）」をさらに最 新のIEC規格に整合した指針として刊行された。 ※2 技術的基準：電気機械器具防爆構造規格（昭和44年労働省告示第16号）における可燃性ガスまたは引火性のものの蒸気に係る防爆構造の規格に適合する電気 機械器具と同等以上の防爆性能を有するものの技術的基準（IEC 60079関係）（平成8年9月6日付基発第556号施行通達別添）（略称：技術的基準）

454

462

456

457

ア

注

仕

図

EB3C形リレーバリア ▶

437

※ブザーはTIIS検定申請中です。販売についてはお問い合わせください。

EB3L

形

ランプバリア（本質安全防爆構造）

454

ご購入 最新の製品情報はこちら www.idec.com/jpja

種類［形番・標準価格］

●ランプバリア _{販売単位：1個} 電源電圧 非本安回路接続タイプ 非本安回路入力タイプ 収納回路数 形番（ご注文形番） 標準価格（税別・円） 質量（約g） AC100∼240V 端子接続 ソース形 1 EB3L-S01SAN 17,000 150 2 EB3L-S02SAN 22,700 180 3 EB3L-S03SAN 26,800 190 5 EB3L-S05SAN 35,100 250 6 EB3L-S06SAN 39,200 260 8 EB3L-S08SAN 45,400 330 8（＊） EB3L-S08CSAN 45,400 260 10 EB3L-S10SAN 51,300 360 シンク形 1 EB3L-S01KAN 17,000 150 2 EB3L-S02KAN 22,700 180 3 EB3L-S03KAN 26,800 190 5 EB3L-S05KAN 35,100 250 6 EB3L-S06KAN 39,200 260 8 EB3L-S08KAN 45,400 330 8（＊） EB3L-S08CKAN 45,400 260 10 EB3L-S10KAN 51,300 360 DC24V 端子接続 ソース形 1 EB3L-S01SDN 17,000 130 2 EB3L-S02SDN 22,700 160 3 EB3L-S03SDN 26,800 170 5 EB3L-S05SDN 35,100 240 6 EB3L-S06SDN 39,200 250 8 EB3L-S08SDN 45,400 310 8（＊） EB3L-S08CSDN 45,400 340 10 EB3L-S10SDN 51,300 250 16（＊） EB3L-S16CSDN 74,200 350 シンク形 1 EB3L-S01KDN 17,000 130 2 EB3L-S02KDN 22,700 160 3 EB3L-S03KDN 26,800 170 5 EB3L-S05KDN 35,100 240 6 EB3L-S06KDN 39,200 250 8 EB3L-S08KDN 45,400 310 8（＊） EB3L-S08CKDN 45,400 250 10 EB3L-S10KDN 51,300 340 16（＊） EB3L-S16CKDN 74,200 350 コネクタ接続 ソース形 16（＊） EB3L-S16CSD-CN 74,200 350 シンク形 16（＊） EB3L-S16CKD-CN 74,200 350 （＊）印付の機種は、コモン専用機種です。この機種にはブザーが使用できません。 ●ランプバリア用アクセサリ _{ご注文形番にてご注文ください。} 品名 形番 ご注文形番 標準価格（税別・円） 販売単位

35mm幅DINレール（アルミ製） BAA1000 BAA1000PN10 6,180 1パック（同種10本入り）

35mm幅DINレール（鋼板製） BAP1000 BAP1000PN10 4,640 1パック（同種10本入り）

止め金具 BNL6 BNL6PN10 310 1パック（同種10個入り）

456

462

457

仕

注

EB3L

形

ランプバリア（本質安全防爆構造）

455

安全スイッチ・ セーフティプラグ 非接触安全スイッチ セーフティ ライトカーテン 非常停止用 スイッチ イネーブル スイッチ ティーチング ペンダント セーフティ モジュール 積層表示灯 カテゴリ別 制御回路例 セーフティコンポ 資料編 バリア・ 検出機器 コントロール ボックス 表示器 ボックス 足踏スイッチ 接続箱 コントロール ユニット 配線引込器具 端子台 コンビネーションスタータ・ 配線用遮断機 受注生産品・ 納入事例 内圧防爆構造 防爆資料編 各種案内 一覧 バ リ ア ･ 検 出 機 器 EB3C EB4C EB3N EB3L DX-IB EB3S ●表示灯

/

照光押ボタンスイッチ

/

照光セレクタスイッチ _{販売単位：1個} 機種 仕様（注1） _{（ご注文形番）}形番（注2） レンズ色_{/照光色 （税別・円）}標準価格 動作説明 取付け部寸法 シリーズ 形状 動作 接点構成 表示灯 φ30 N 丸形 − − EB3P-LAN1-※ R G Y A W S 2,950 − 角突 − − EB3P-LUN3B-※ 3,500 長角（記名式） − − EB3P-LUN4-※ 3,610 丸形（ダイカスト製）注3） − − EB3P-LAD1-※ 3,230 φ22 TW 平形 − − EB3P-LAW1-※ 2,950 平形（記名式） − − EB3P-LAW1B-※ 2,950 丸形 − − EB3P-LAW2-※ 2,950 角平形（記名式） − − EB3P-LUW1B-※ 3,130 HW 丸平形 − − EB3P-LHW1-※ 2,720 突形 − − EB3P-LHW2-※ 2,720 角平形 − − EB3P-LHW4-※ 2,940 LW 丸形 − − EB3P-LLW1-※ 3,170 正角形 − − EB3P-LLW2-※ 3,170 角丸形 − − EB3P-LLW3-※ 3,170 表示灯 （小形表示灯） φ10 UP 丸突形 − − IPL1-18-※ R G Y A W 515 フード形 − − IPL1-19-※ 515 φ8 丸平形 − − IPL1-87-※ 515 丸突形 − − IPL1-88-※ 515 フード形 − − IPL1-89-※ 515 φ6 丸平形 − − IPL1-67-※ 450 丸突形 − − IPL1-68-※ 450 フード形 − − IPL1-69-※ 450 照光 押ボタン スイッチ 注8） φ30 N 突形 モメンタリ 1a-1b EB3P-LBAN211-※ R、G、Y、 A、W、S 3,910 （注4） オルタネイト 1a-1b EB3P-LBAON211-※ 4,840 （注5） 大形 プッシュロックターンリセット 1a-1b EB3P-LBAVN311-R R 4,890 （注6） φ22 TW 突形 モメンタリ 1a-1b EB3P-LBAW211-※ _R、G、Y、 A、W、S 3,850 （注4） オルタネイト 1a-1b EB3P-LBAOW211-※ 4,520 （注5） 大形 プッシュロックターンリセット 1a-1b EB3P-LBAVW411-R R 4,340 （注6） HW 丸形 モメンタリ 1a EB3P-LBH1W110-※ R G Y A W S 3,070 （注4） オルタネイト 1a EB3P-LBHA1W110-※ 3,710 （注5） LW 丸形 モメンタリ 2c EB3P-LBL1W1C2-※ 3,690 （注4） オルタネイト 2c EB3P-LBLA1W1C2-※ 3,900 （注5） 角形 モメンタリ 2c EB3P-LBL2W1C2-※ 3,740 （注4） オルタネイト 2c EB3P-LBLA2W1C2-※ 3,950 （注5） 照光 セレクタ スイッチ 注7） 注8） φ30 N 丸形 2ノッチ 1a-1b EB3P-LSAN211-※ 4,390 各位置停止 3ノッチ 2a EB3P-LSAN320-※ 4,390 各位置停止 φ22 TW 丸形 2ノッチ 1a-1b EB3P-LSAW211-※ 4,390 各位置停止 2ノッチ右リターン 1a-1b EB3P-LSAW2111-※ 4,390 右→左、自動復帰 3ノッチ 2a EB3P-LSAW320-※ 4,390 各位置停止 3ノッチ右リターン 2a EB3P-LSAW3120-※ 4,390 右→中、自動復帰 3ノッチ左リターン 2a EB3P-LSAW3220-※ 4,390 左→中、自動復帰 3ノッチ両リターン 2a EB3P-LSAW3320-※ 4,390 左･右→中、自動復帰 HW 丸形 2ノッチ 1a-1b EB3P-LSHW211-※ 4,070 各位置停止 3ノッチ 2a EB3P-LSHW320-※ 4,070 各位置停止 LW 丸形_角丸形 2ノッチ 2c EB3P-LSL1W2C2-※ 4,670 各位置停止 3ノッチ 2c EB3P-LSL3W3C2-※ 4,670 各位置停止 注1）シリーズ欄に記載のN、TW、HW、LW、UPは、IDECコントロールユニットのシリーズ名です。詳しくは、それぞれのシリーズのカタログをご覧ください。 注2）※（色記号）：R（赤）、G（緑）、Y（黄）、A（アンバー）、W（乳白）、S（青） 注3）本体リング部分はダイカスト製です。 注4）モメンタリ形：ボタンを押すと接点が作動し、手を離すとボタンと接点が自動復帰します。 注5）オルタネイト形：ボタンを押すと接点が作動し、手を離してもその状態が自己保持します。再度ボタンを押すとボタンと接点が元の状態に復帰します。 注6）プッシュロックターンリセット：ボタンを押すとその状態でロックされ、ボタンを右に回すとリセットできます。 注7）照光セレクタスイッチのハンドルは全て矢形です。 注8）照光押ボタンスイッチと照光セレクタスイッチを使用する場合は、ランプバリア（ランプ部）とリレーバリア（接点部）を使用する必要があります。 ●表示灯

/

照光押ボタンスイッチ

/

照光セレクタスイッチ

/

ブザー用アクセサリ _{ご注文形番にてご注文ください。} 品名 形番 ご注文形番 標準価格（税別・円） 販売単位

LED球 EB9Z-LDS1-※ EB9Z-LDS1-※ 1,755 1個

静電気注意銘板 EB9Z-N1 EB9Z-N1PN10 310 1パック（同種10個入り） 注1）※（色記号）：R（赤）、G（緑）、Y（黄）、A（アンバー）、W（乳白）、S（青） 注2）静電気注意銘板は、ポリエステル製で、外形寸法は20（W）×6（H）mmです。

454

456

462

457

ア

仕

注

図

最新の製品情報はこちら www.idec.com/jpja

EB3L

形

ランプバリア（本質安全防爆構造）

456

ご購入 最新の製品情報はこちら www.idec.com/jpja

ランプバリアの防爆仕様・定格

防爆構造 本質安全防爆構造 保護構造 IP20（IEC 60529） 設置 場所 ランプバリア 屋内の安全場所（非危険場所） 表示灯・ブザー・照光スイッチ 特別危険箇所∼第二類危険箇所_{（ゾーン0∼ゾーン2）} 非本安回路最大電圧（Um） 250V 動作機能 入力オンで出力オン（1対1） 本 安 回 路 側 仕 様 定格電圧 DC12V±10％ 定格電流 DC10mA±20％ 最大出力電圧（Uo） 13.2V 最大出力電流（Io） チャンネルセパレート配線時：_{チャンネルコモン配線時：227.2mA}14.2mA 最大出力電力（Po） チャンネルセパレート配線時：_{チャンネルコモン配線時：750mW}46.9mW 最大外部キャパシタンス（Co） チャンネルセパレート配線時：_{チャンネルコモン配線時：365nF}470nF_（注1） 最大外部インダクタンス（Lo） チャンネルセパレート配線時：_{チャンネルコモン配線時：0.425mH}87.5mH（注2） 最大外部抵抗（Rw） 200/（n＋1）Ω（n＝チャンネルコモン数） コモン配線時の回路数 8回路（最大16回路） ユニット接続時の 電圧・電流（約） 表示灯 ：3.5V, 8.5mA 小形表示灯 ：2V, 10mA 照光スイッチ：3.5V, 8.5mA 非本安回路側仕様 （信号入力） 定格電圧：定格電流：DC24V5mA（コネクタタイプ：4mA） 注1）TIIS以外では、Co：チャンネルセパレート配線時：470nF（代表値）、 チャンネルコモン配線時：490nF（代表値） 注2）TIIS以外では、Lo：チャンネルセパレート配線時：87.5mH、 チャンネルコモン配線時：0.6mH ※ TIIS以外では、複数の値で認証取得していますので代表値を記載してい ます。配線可能距離の計算は代表値で問題ありませんが、より詳細に計 算される場合は取扱説明書をご覧ください。

ランプバリアの一般仕様

定格電源電圧 （許容変動率） ACタイプ AC100∼240V（−15∼＋10％） DCタイプ DC24V（±10％） 定格周波数（ACタイプのみ）50/60Hz（変動範囲：47∼63Hz） 突入電流 ACタイプ 10A（AC100Vにて） 20A（AC200Vにて） DCタイプ 10A 耐電圧（1mA、1分間） AC電源−信号入力間：AC1500Ｖ 本安回路−非本安回路間：AC1526.4V ただし、DC電源−信号入力間は除く 使用周囲温度 −20∼＋60℃（ただし、氷結しないこと） 保存温度 −20∼＋60℃（ただし、氷結しないこと） 使用周囲湿度 45∼85％RH（ただし、結露しないこと） 気圧（標高） 800∼1100hPa 汚染度 2（IEC60664） 絶縁抵抗 _（10MΩ以上 DC500Vメガ、耐電圧と同じ印加部位にて） 耐振動 （耐久） パネル直取付け時 片振幅0.75mm 10∼55Hz（X・Y・Z各方向2時間） DINレール取付け時 片振幅0.35mm 10∼55Hz（X・Y・Z各方向2時間） 耐衝撃 （耐久） パネル直取付け時 500m/s2_{（X・Y・Z各方向3回）} DINレール取付け時 300m/s2_{（X・Y・Z各方向3回）} 接続端子 M3ねじ端子 取付け方法 35mm幅DINレール、パネル直取付け（M4ねじ） 消費電力（約） 8.8VA_5.2W（（_EB3L-S16CSDEB3L-S10SAＮ _ＮAC200V_DC24Vにて）_にて）

表示灯・照光押ボタンスイッチ・照光セレクタスイッチの

仕様・定格

使用周囲温度 −20∼＋60℃（ただし、氷結しないこと） 使用周囲湿度 45∼85％RH（ただし、結露しないこと） 耐電圧（1mA、1分間） 本安回路−非充電部間：_（ AC1000V _{IPL1形は500V）} 絶縁抵抗 _（10M_DC500VΩ以上_{メガ、耐電圧と同じ印加部位にて）} 表 示 灯 お よ び 小 形 表 示 灯

保護構造 IP65_ただし、（IEC60529_EB3P-LU）（ただし、端子部を除く）_{とIPL1は、IP40} レンズ色/発光色 表示灯：赤、緑、黄、アンバー、乳白、青_{小形表示灯：赤、緑、黄、アンバー、乳白}

本安定格および 本安パラメータ

チャンネルセパレート配線時：

Ui=13.2V, Ii=14.2mA, Pi=46.9mW, Li≦5μH, Ci≦2nF

チャンネルコモン配線時：

Ui=13.2V, Ii=227.2mA, Pi=750mW, Li≦80μH, Ci≦32nF 照 光 ス イ ッ チ

保護構造 IP65_ただし、（IEC60529_EB3P-LSAW）（ただし、端子部を除く）_{＊＊は、IP54} 発光色 赤、緑、黄、アンバー、乳白、青 接点の電圧・電流 DC12V±10％,10mA±20％（EB3Cに接続時） 本安定格および

本安パラメータ

チャンネルコモン配線時：

Ui=13.2V, Ii=227.2mA, Pi=750mW, Li≦80μH, Ci≦32nF

防爆性能および型式検定合格番号／認証番号

検定・認証機関 防爆性能 合格番号／認証番号 FM Cl assⅠ, Ⅱ, Ⅲ Div.1 Group A, B, C, D, E, F, G 3047250 ClassⅠ, ゾーン0 AEx［ia］ⅡC UL Cl assⅠ, Ⅱ, Ⅲ Div.1 Group A, B, C, D, E, F, G 申請中 ClassⅠ, ゾーン0 AEx［ia］ⅡC

PTB（ATEX） ランプバリア ：［Exia］ⅡC PTB09 ATEX2046 CQST ランプバリア ：［Exia Ga］ⅡC CNEx14.0047 KCS ［Exia］ⅡC 申請中 TIIS （国際整合 防爆指針 2008Ex） ランプバリア ：［Exia］ⅡC 第TC20541号 表示灯・小形表示灯 （チャンネル分離配線時）：ExiaⅡCT6 第TC16361号 表示灯・小形表示灯 （チャンネルコモン配線時）：ExiaⅡCT4 第TC16360号 照光スイッチ ：ExiaⅡCT4 第TC16362号

NK ランプバリア ：［Exia］ⅡC TYPE TEST No. 13T606 KR ランプバリア ：［Exia］ⅡC 申請中 注1）TIIS以外では、照光スイッチ、表示灯、小形表示灯は認証対象外です。 注2）検定・認証機関、防爆性能の表記、合格番号/認証番号は、2014年7月 現在のものです。 適用規格の改定や認証機関による更新手続きなどにより、内容が変更 になることがあります。 最新の情報について確認が必要な場合は、別途お問合せ下さい。

454

462

457

ア

注

図

EB3L

形

ランプバリア（本質安全防爆構造）

457

ご購入 最新の製品情報はこちら www.idec.com/jpja 安全スイッチ・ セーフティプラグ 非接触安全スイッチ セーフティ ライトカーテン 非常停止用 スイッチ イネーブル スイッチ ティーチング ペンダント セーフティ モジュール 積層表示灯 カテゴリ別 制御回路例 セーフティコンポ 資料編 バリア・ 検出機器 コントロール ボックス 表示器 ボックス 足踏スイッチ 接続箱 コントロール ユニット 配線引込器具 端子台 コンビネーションスタータ・ 配線用遮断機 受注生産品・ 納入事例 内圧防爆構造 防爆資料編 各種案内 一覧 バ リ ア ･ 検 出 機 器 EB3C EB4C EB3N EB3L DX-IB EB3S

454

456

462

ア

仕

注

ランプバリアの内部回路ブロック図

− 緑 黄 ＋− ＋− ＋− 黄 黄 P1 N1 P2 N2 P3 N3 S1 N L C1 S2 〈例：AC電源ソース入力〉 C2 S3 C3 − − ∼ − 緑 黄 −＋ −＋ −＋ 黄 黄 P1 N1 P2 N2 P3 N3 S1 − ＋ C1 S2 〈例：DC電源シンク入力〉 C2 S3 C3 − ∼ ∼ ∼ − 緑 黄 黄 P1 P16 N1 N2 S1 ・・・・ ・・・・ − ＋ 〈例：コネクタ接続ソース入力タイプ〉 S16 C1 C2 − ∼ ∼ ∼ 危険場所 非危険場所 （安全場所） ●端子接続タイプ ・EB3L-S01□N ・EB3L-S08□N ・EB3L-S10□N ・EB3L-S16C□N 本安側地色：明青色 非本安側地色：淡黄色 ・EB3L-S05□N ・EB3L-S06□N ・EB3L-S08C□N ・EB3L-S02□N ・EB3L-S03□N 2−φ4.5取付穴 2−M4ねじ穴または 2−φ4.5取付穴 2−M4ねじ穴または 2 −M4ねじ穴 または 2−φ4.5取付穴 4−M4ねじ穴 または 4−φ4.5取付穴 φ 4.4 M3 φ6穴 65 10 10 10 10 65 28 51 97 97 65 10 6 77.5 75 61 42 65 110.5 171.5 77.5 4 (4 ) ●コネクタ接続タイプ 83.5 M3 φ6 6 (4) 4- 4.5 穴 77.5 75 97 171.5 10 10 65 97 65 4−M4ねじ穴 または 4−φ4.5取付穴 直取付け用取付穴寸法 ・EB3L-S16C□-CN

外形寸法図

（単位：mm） 取付穴寸法図（ねじ取付けの場合） 取付穴寸法図（直取付けの場合） 適合圧着端子図 電線の端末処理 5.4min. 3max.6max. φ3.2min. 6∼8mm 6∼8mm 単芯 より線（棒端子）

EB3L

形

ランプバリア（本質安全防爆構造）

458

ご購入 最新の製品情報はこちら www.idec.com/jpja

●表示灯

φ30 EB3P-LAN1形 φ30 EB3P-LUN4形 φ30 EB3P-LAD1形 φ30 EB3P-LUN3B形

φ35 21.5 36 40 23.5 パネル厚0.8∼7.5 M3 端子ねじ M3端子ねじ 40 36 パネル厚0.8~4.5 52.2 44 29.5 10.5 34 × 40 φ24.8 9 29.8 φ 35 40 21.4 φ 40 パネル厚0.8∼7.5 M3.5 端子ねじ _M3 パネル厚0.8~5.5 端子ねじ 40 36 □ 34 23 20 52.2 44 φ22 EB3P-LAW1形 φ22 EB3P-LAW1B形 φ22 EB3P-LAW2形 φ22 EB3P-LUW1B形

パネル厚1∼6 APS-PVL（付属） 28.5 13 30 ø29 37 ø24 17 端子カバー パネル厚1∼6 記名板:ø15.5mm 28.5 13 30 ø29 37 ø24 17 APS-PVL端子カバー（付属） _{パネル厚1∼6} 28.5 13 25 30 ø23.6 ø29 37 APS-PVL端子カバー（付属） パネル厚1∼6 記名板:□22mm 28.5 13 30 37 16 □25 □30 APS-PVL端子カバー（付属） φ22 EB3P-LHW1/EB3P-LHW2/EB3P-LHW4形 φ22 EB3P-LLW1/EB3P-LLW2/EB3P-LLW3形 端子ねじM3.5 ゴムワッシャ ロックナット 平形 X2 X1 パネル厚0.8~6 0.5 7 43.3 突形 突形/平形 17.5 ø29 角平形 □29.6 M3ねじ端子 ゴムワッシャ ロックナット パネル厚0.8∼6 26.819 9 7.7 7.2 4.5 角丸形 丸形 正角形 ø25.8 □25.8 □25.8 ●小形表示灯_{（端子カバーはありません）}

φ10 IPL1-18形 φ10 IPL1-19形 φ8 IPL1-87形 φ8 IPL1-88形

(+)側端子 M10P1.0 パネル厚0.6~4 7 _ø12 13.8 9 12 20 5.5 (+)側端子 M10P1.0 パネル厚0.6~4 7 _ø12 13.8 9 12.8 20.8 ø9.9 5 (+)側端子 M8P0.75 パネル厚0.6~4 3 6.1 13.89 21.8 ø10 11.5 (+)側端子 M8P0.75 パネル厚0.6~4 6.1 ø10 11.5 9 11.5 19.5 4.5

φ8 IPL1-89形 φ6 IPL1-67形 φ6 IPL1-68形 φ6 IPL1-69形

(+)側端子 M8P0.75 パネル厚0.6~4 6.1 ø10 11.5 ø8.1 5 9 11.8 19.8 (+)側端子 M6P0.75 9.2 ø7.5 2.5 20.3 11.8 7 パネル厚0.6~4 4.6 (+)側端子 M6P0.75 9.2 ø7.5 7 パネル厚0.6~4 4.6 10 3.5 18.5 (+)側端子 M6P0.75 9.2 ø7.5 7 パネル厚0.6~4 4.6 _11.3 3 ø6 19.8 ●照光押ボタンスイッチ φ30 EB3P-LBAN211/LBAON211形 φ30 EB3P-LBAVN311-R形 M3端子ねじ M3.5端子ねじ 63 9 23.5 パネル厚0.8∼7.5 5.5 23 ø35 ø24 ø40 40 M3端子ねじ M3.5端子ねじ 63 23.5 パネル厚0.8∼7.5 5.5 23 ø40 36 40

φ22 EB3P-LBAW211/LBAOW211形 φ22 EB3P-LBAVW411-R形 φ22 EB3P-LBH1W110/LBHA1W110形

13 19.5 パネル厚1∼6 φ24 37 30 φ 29 φ 24 調整リング M3.5端子ねじ 69.4 パネル厚1∼6 37 30 13 22.5 φ 40 調整リング _{リセット角度} 75 M3.5端子ねじ 69.4 49.4 25 パネル厚0.8∼6 φ29 41.4 29.4 13 LOCK ロックナット レバーストッパ M3.5端子ねじ φ22 EB3P-LBL1W1C2/LBLA1W1C2形 φ22 EB3P-LBL2W1C2/LBLA2W1C2形 パネル厚0.8∼6 8.511.7 9 R18 25.4 23.2 53.5 φ25.8 LOCK M3端子ねじ パネル厚0.8∼6 9 11.7 R18 25.4 23.2 8.5 53.5 □25.8 LOCK M3端子ねじ

外形寸法図

（単位：mm）

454

456

462

ア

仕

注

端子カバー：APN-PVL（別売） 端子カバー一体型です 端子カバー一体型です 端子カバー：LW-VL2M（別売） 端子カバー：LW-VL2M（別売） 端子カバー一体型です 端子カバー一体型です 端子カバー：N-VL4（2個必要）（別売） 端子カバー：N-VL4（2個必要）（別売） 端子カバー一体型です

EB3L

形

ランプバリア（本質安全防爆構造）

459

安全スイッチ・ セーフティプラグ 非接触安全スイッチ セーフティ ライトカーテン 非常停止用 スイッチ イネーブル スイッチ ティーチング ペンダント セーフティ モジュール 積層表示灯 カテゴリ別 制御回路例 セーフティコンポ 資料編 バリア・ 検出機器 コントロール ボックス 表示器 ボックス 足踏スイッチ 接続箱 コントロール ユニット 配線引込器具 端子台 コンビネーションスタータ・ 配線用遮断機 受注生産品・ 納入事例 内圧防爆構造 防爆資料編 各種案内 一覧 バ リ ア ･ 検 出 機 器 EB3C EB4C EB3N EB3L DX-IB EB3S ●照光セレクタスイッチ φ30 EB3P-LSAN211/EB3P-LSAN320形 φ22 EB3P-LSAW＊＊＊形 5.5 パネル厚0.8∼7.5 63 φ40 40 28 9 φ35 φ 25 23 9 M3.5端子ねじ M3端子ねじ 69.4 パネル厚1∼6 13 25 ø24 ø29 30 37 M3.5端子ねじ φ22 EB3P-LSHW211/EB3P-LSHW320形 φ22 EB3P-LSL1W2C2/EB3P-LSL3W3C2形 M3.5端子ねじ LOCK 69.4 29.4 41.4 25 ø29 7 21 パネル厚0.8∼6 8.5 φ25.8 9 17.5 11.7 R18 25.4 23.2 53.5 パネル厚0.8∼6 LOCK M3端子ねじ ●

LED

球 EB9Z-LDS1形 10.6 20.4 照光色：カラー表示 本安用識別：明青色

極性表示

●表示灯

/

照光押ボタンスイッチ

/

照光セレクタスイッチ ⊕：

X1

⊖：

X2

●小形表示灯 ⊕：長いリード線 ⊖：短いリード線 ピン端子形 _⊕側端子 ⊖側端子 明青色ペイントマーク 本安専用として⊖側端子に 明青色のペイント表示を しています。 ●

LED

球 ⊕ ⊖

表示灯の動作確認について

ランプバリアを使用しないで表示灯の動作確認を行う場合に は、周囲に爆発性ガスがないことを確認したうえで、

DC12V

電源を用いて

1k

Ωの保護抵抗を直列に接続した回路にて行っ てください。 表示灯 1kΩ DC12V

取付穴寸法図

●小形表示灯 φ6 φ8 φ10 0 +0.3 ø6.1 0 +0.3 ø8.1 0 +0.3 ø10.1 ●表示灯

/

照光押ボタン

/

照光セレクタスイッチ φ22 φ30 R0.8 max. 0 +0.4 +0.4 0 +0.2 0 ø22.3 ＊3.2 24.1 R0.8 max. 0+0.5 0 +0.5 +0.2 0 33 ø30.5 ＊4.8 ＊印は回り止め用です。  銘板、回り止めを使用しないときは不要です。  EB3P-LHW形には回り止めがありません。

外形寸法図

（単位：mm）

454

456

462

457

ア

仕

注

図

端子カバー一体型です 端子カバー一体型です 端子カバー：LW-VL2M（別売） 端子カバー：N-VL4（2個必要）（別売） 最新の製品情報はこちら www.idec.com/jpja

EB3L

形

ランプバリア（本質安全防爆構造）

460

非本安側外部入力接続例

●

6

回路ソースタイプ （例

EB3L-S06SAN

） − ＋ − ＋ ＋ − ＋− ＋ − ＋ − N1 C6 S6 N6 P6 L N P1 S5 C4 S4 C3 S3 C2 S2 C1 S1 N2 P2 P3 N3P4N4P5 N5 C5 ●

8

回路コモン配線ソースタイプ （例

EB3L-S08CSDN

） − ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ C2 N2 N1 P7 P8 P6 P5 P3 P4 S1 S2 S3 S4 S5 S6 S7 S8 C1 P2 P1 − ＋ ●

6

回路シンクタイプ （例

EB3L-S06KAN

） ＋ − ＋ − − ＋ − ＋ − ＋ − ＋ N1 C6 S6 N6 P6 L N P1 S5 C4 S4 C3 S3 C2 S2 C1 S1 N2 P2 P3 N3P4N4P5 N5 C5 ●

16

回路コモン配線ソースタイプ（例

EB3L-S16CSDN

） − − − − ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ C2 S9 S10 N2 P9 P10 N1 P7 P8 P6 P5 P3 P4 S1 S2 S3 S4 S5 S6 S7 S8 C1 P2 P1 − ＋ S11 P11 S12 P12 S13 P13 S14 P14 S15 P15 S16 P16 C3 C4 N3 N4 注）ソース入力タイプは、PLCのシンク出力タイプとの接続が可能です。 C端子がマイナスの共通線です。 ●

16

回路コモン配線シンクタイプ（例

EB3L-S16CKDN

） ＋ ＋ ＋ ＋ − − − − − − − − − − − − − − − − C2 S9 S10 N2 P9 P10 N1 P7 P8 P6 P5 P3 P4 S1 S2 S3 S4 S5 S6 S7 S8 C1 P2 P1 − ＋ S11 P11 S12 P12 S13 P13 S14 P14 S15 P15 S16 P16 C3 C4 N3 N4 注）シンク入力タイプは、PLCのソース出力タイプとの接続が可能です。 C端子がプラスの共通線です。

コネクタ接続タイプ端子配列図

EB3L−S16CKD−CN（シンク形） S10S11 S12 S13 S14 S15S16 ＮC ＮC S9  S1 S2 S3 S4 S5 S6 S7 S8 C1 C2 CH3 CH4 CH5 CH6 CH7 CH8 CH2 CH1  CH9 CH10CH11CH12CH13CH14CH15CH16 19  20 2 1 − ＋ COM −Ｖ COM Sｎ CHｎ ＋Ｖ COM − ＋ 1 2 20 19  CH11 CH12 CH13 CH14 CH15 CH16 CH10 CH9  CH1 CH2CH3CH4CH5CH6CH7CH8 C2 C1 S8 S7 S6 S5 S4 S3 S2 S1  S9 S10S11 S12 S13 S14 S15 S16 ＮC ＮC EB3L−S16CSD−CN（ソース形） COM Sｎ CHｎ 内 部 回 路 内部 回 路 EB3L PLC ＋V（C2） S1∼S16 Y0∼Y15 COM（C1） COM 内 部 回 路 負 荷 用 電 源 負 荷 用 電 源 内 部 回 路 EB3L PLC −V（C2） S1∼S16 Y0∼Y15 COM（C1）_COM ＋ − ＋ − 〈IDEC株式会社製PLC（FC4A形入力、出力モジュール）との配線例〉 FC4A-T16K3 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 S1 S9 S2 S10 S3 S11 S4 S12 S5 S13 S6 S14 S7 S15 S8 S16 COM NC ＋V NC S1 S9 S2 S10 S3 S11 S4 S12 S5 S13 S6 S14 S7 S15 S8 S16 COM NC −V NC EB3L-S16CSD-C FC4A-T16S3 EB3L-S16CKD-C

20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 Y0 Y10 Y1 Y11 Y2 Y12 Y3 Y13 Y4 Y14 Y5 Y15 Y6 Y16 Y7 Y17 COM COM ＋V ＋V Y0 Y10 Y1 Y11 Y2 Y12 Y3 Y13 Y4 Y14 Y5 Y15 Y6 Y16 Y7 Y17 COM COM −V −V 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 端子名 信号名_{（出力番号） （入力番号）}信号名端子名 端子名 信号名_{（出力番号） （入力番号）}信号名端子名 注）点線部の結線は動作には影響しません。 適合コネクタ：JE1S-201（IDEC） PLCの入力電源はリレーバリアから供給されますので、 PLCの入力電源を接続する必要はありません。

454

456

462

457

ア

仕

注

図

最新の製品情報はこちら www.idec.com/jpja

EB3L

形

ランプバリア（本質安全防爆構造）

461

安全スイッチ・ セーフティプラグ 非接触安全スイッチ セーフティ ライトカーテン 非常停止用 スイッチ イネーブル スイッチ ティーチング ペンダント セーフティ モジュール 積層表示灯 カテゴリ別 制御回路例 セーフティコンポ 資料編 バリア・ 検出機器 コントロール ボックス 表示器 ボックス 足踏スイッチ 接続箱 コントロール ユニット 配線引込器具 端子台 コンビネーションスタータ・ 配線用遮断機 受注生産品・ 納入事例 内圧防爆構造 防爆資料編 各種案内 一覧 バ リ ア ･ 検 出 機 器 EB3C EB4C EB3N EB3L DX-IB EB3S

本安側外部出力の接続例

1.

チャンネルコモン配線（コモン数：最大

16

）

●

2

∼

16

チャンネルが本安機器の内部でコモン接続された表示灯の場合 S8 S7 S6 S5 S4 S3 S2 S1 C3 C1S2C2 S3 S1 S1C1S2C2S3C3S4C4S5C5S6 C6 EB3L-S08C＊□N EB3L-S10＊□N EB3L-S06＊□N EB3L-S03＊□N EB3L-S01＊□N EB3L-S16C＊□N L N P1 S1 C1 N1 C2 N2 L N P1N1P2N2P3N3 P4N4P5N5 L N P1N1P2N2P3N3 P6 N6 C6 S6 N6 P6 N3 N2 N1 C3 C1S2C2 S3 S1 P3 P2 P1 N L P4 N4 P5 N5 S4 C4 S5 C5 P7 N7 P8 N8 S7 C7 S8 C8 P9 N9 C9 S9 S10 C10 N10 P10 L N P1 S1 P1 N L P2 P3 P4 P5 P6 P7 P8 N1 N2 P9 P10P11 P12 P13 P14 P15 P16N3 N4 S2 S3 S4 S5 S6 S7 S8 C1 C2 S9 S10S11 S12 S13 S14 S15 S16C3 C4 C1 C2 P2 P3 P4 P5 P6 P7 P8 N1 N2 (+) (-) (+)(-) (+) (-) (+)(-) (+) (-) (+)(-) ●

2

∼

16

チャンネルが本安機器の外部でコモン接続された表示灯の場合 (+) (-) (+)(-) (+) (-) (+)(-) (+) (-) (-) (+) C2 C1 S16 S15 S14 S13 S12 S11 C3C4 S10 S9 C2 C1 S8 S7 S6 S5 S4 S3 S2 L N S1 N L LN S1C1C2 L N S1C1S2C2S3C3 L N S1C1S2C2 S3C3S4 C4 S5 C5S6C6 L N S1C1S2C2S3C3S4C4S5C5S6 C6S7C7S8C8S9 C9S10C10 S1 S2 S3 S4 S5 S6 S7 S8

EB3L-S16C＊□N EB3L-S01＊□N EB3L-S03＊□N EB3L-S06*□N EB3L-S10＊□N EB3L-S08C＊□N

N2 N1 P8 P7 P6 P5 P4 P3 P2 P16 P15 P14 P13 P12 P11 N3N4 P10 P9 N2 N1 P8 P7 P6 P5 P4 P3 P2 P1 P1 P1N1N2 P1N1P2N2P3N3 P1N1P2N2P3N3P4 N4 P5 N5P6N6 P1N1P2N2P3N3P4N4P5N5P6 N6P7N7P8N8P9N9P10 N10

2.

チャンネルセパレート配線

●ランプバリアの

1

つの出力回路を独立した本安回路とする表示灯の場合 C3 C1S2C2 S3 S1 S1C1S2C2S3C3S4C4S5C5S6 C6 L N S1 C1 C2 L N(-) (+) (-) (+)L N(-) (+) (-)LN S1C1S2C2 S3C3S4 C4 S5 C5S6C6S7 C7 S8 C8S9C9S10 C10 (+) EB3L-S10＊□N EB3L-S06＊□N EB3L-S03＊□N EB3L-S01＊□N P1 N1 N2 P1N1P2N2P3N3 P1N1P2N2P3N3P4N4P5N5P6 N6 P1N1P2N2P3N3P4 N4 P5 N5P6N6P7 N7 P8 N8 P9 N9P10N10 16チャンネルコモン配線で複数のランプバリア の本安端子を相互に接続して用いる場合、隣接 するランプバリアの端子N間を独立した2本の電 線で並列に接続してください。

3.

照光押ボタンスイッチ

/

照光セレクタスイッチを接続する場合

〔コモン接続できる

EB3L

と

EB3C

の合計チャンネル数は最大

16

です〕

●照光押ボタンスイッチ

3

台（

LB1

∼

LB3

）と照光セレクタスイッチ

3

台（

LS1

∼

LS3

）で 合計

16

チャンネルを使用する場合 LS3 LS2 LS1 LB3 LB2 LB1 LS3 LS2 LS1 LB3 LB2 LB1 C6 S6 C3 C1S2C2 S3 S1 S4 C4 S5 C5 N5 P5 N4 P4 L N P1N1P2N2P3N3 P6 N6 C6 A6 N6 P6 N3 N2 N1 C3 C1A2C2 A3 A1 P3 P2 P1 N L P4 N4 P5 N5 A4 C4 A5 C5 P7 N7 P8 N8 A7 C7 A8 C8 P9 N9 C9 A9 A10 C10 N10 P10 (+) (-) (-) (+) EB3C-＊10□N EB3L-S06＊□N

コネクタ接続タイプの推奨コネクタケーブル

販売単位：1個 品名 極数 _（長さ_m） 形番 _{（税別・円）}標準価格 外観（仕様） 適用機種 I/Oタ ー ミ ナ ル ケ ー ブ ル シールド有 20 0.5 FC9Z-H050A20 3,920 FC4A/FC5A形 入力、出力モジュー ル 20 1 FC9Z-H100A20 4,330 20 2 FC9Z-H200A20 5,150 20 3 FC9Z-H300A20 5,880 シールド無 20 0.5 FC9Z-H050B20 1,445 FC4A/FC5A形 入力、出力モジュー ル 20 1 FC9Z-H100B20 1,650 20 2 FC9Z-H200B20 1,960 20 3 FC9Z-H300B20 2,370 バラ線圧着端子付 ケーブル 20 1 BX9Z-H100E4 4,640 2 1 200 ねじ端子仕様機器 20 2 BX9Z-H200E4 5,670 20 3 BX9Z-H300E4 6,700 PLC対応40芯ケーブル 20 1 BX9Z-H100B 6,700 100 350 _{三菱製A, Qシリーズ} 出力モジュール（シンクタイプ）     ↓ EB3L-S16CSD-CN 20 2 BX9Z-H200B 7,730 20 3 BX9Z-H300B 8,860

454

456

462

457

ア

仕

注

図

●図示記号説明 一つの容器で構成される EB3P形ユニット 一つの本安回路 （最大16回路） 注） 「一つの本安回路」とは、防爆検定上認めら れた考え方のことで、この範囲内でコモン 配線を行うことができます。 最新の製品情報はこちら www.idec.com/jpja

EB3L

 形 

ランプバリア（本質安全防爆構造）

462

ご購入 最新の製品情報はこちら www.idec.com/jpja ●

BX9Z-H

□□□

B

形結線図 1 1 富士通社製コネクタ FCN-367J040-AU/F B A （結合部側） （結合部側） （結合部側） 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 2 1 4 3 6 5 8 7 10 9 12 11 14 13 16 15 18 17 20 19 2 1 4 3 6 5 8 7 10 9 12 11 14 13 16 15 18 17 20 19 IDEC製 コネクタA JE1S-201 IDEC製 コネクタB JE1S-201 ●

BX9Z-H

□□□

E

形結線図 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 （結合部側） 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 2 1 1 2 3 4 5 6 7 8 9 10 11 20 20 11 10 9 8 7 6 5 4 3 BA BA 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19

IDEC

コネクタＡ

JE1S-201

形

IDEC

コネクタ

JE1S-201

形

IDEC

JE1S-201

コネクタ形

IDEC

コネクタＡ

JE1S-201

形 富士通コネクタ

FCN-367J040-AU/F

19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 （結合部側） （結合部側） 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 （結合部側） _{（結合部側）} 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 （結合部側） （結合部側） （結合部側） BA （結合部側）

IDEC

コネクタＡ

JE1S-201

形 富士通コネクタ

FCN-367J040-AU/F

IDEC

コネクタＢ

JE1S-201

形 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 2 1 1 2 3 4 5 6 7 8 9 10 11 20 20 11 10 9 8 7 6 5 4 3 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 19 20 17 15 13 11 9 7 5 3 4 6 8 10 12 14 16 18 1 2 （結合部側）

IDEC

コネクタ

JE1S-201

形

IDEC

コネクタ

JG1L-201

形

IDEC

_JE1S-201

コネクタ形 IDECコネクタ Y形圧縮端子 （マーキングチューブの番号） JE1S-201形 （茶）_（赤） （橙）_（黄） （緑） （青） （紫） （灰） （白） （黒） （茶） （赤） （橙） （黄） （緑） （青） （紫） （灰） （白） （黒）

IDEC

コネクタ

JE1S-201

形

IDEC

JE1S-201

コネクタ形

BX9Z

̶

H100C

形

BX9Z

̶

H100L

形

BX9Z

̶

H050M

形

BX9Z

̶

H050N

形

BX9Z

̶

H

□□□

AB

形

BX9Z

̶

H100B

形

BX9Z

̶

H

□□□

E4

形

富士通コネクタ

FCN-367J024-AU/F

IDEC

JE1S-201

コネクタ形

NC （結合部側） （結合部側） 1 1 2 3 4 5 6 7 8 9 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 11 11 12 19 10 11 12 13 15 16 17 18 20 14 12 10 1

8

7

6

5

4

3

2

DD9Z

̶

JE1B05

形

1

1 1 2 2 20 20 ストレート結線 BX9Z-H□□□E形はバラ線圧着端子の マークチューブの番号 ●

FC9Z-H

□□□

A

形、

FC9Z-H

□□□

B

形

1.

据付けおよび取付けについて

（

1

）取付け方向の指定はありません。 （

2

）

本安上の定格とパラメータに従って、非危険場所に据え付 け、機械的衝撃を防止できる容器に収納してください。 （

3

）

電磁・静電誘導を受けず、他の回路と混触しないように 配置し、配線してください。 （例）

本安−非本安回路配線間は

50mm

以上開ける。

50mm

未満の場合、本安−非本安回路間は、隙間が

1.5mm

以下の金属隔離板で分離する。

ただし、近辺に動力回路や高圧回路が存在する場合は、 「ユーザーのための工場防爆電気設備ガイド（ガス防爆

1994

）」等を参照して、本安−非本安回路配線間を十分開 けてください。 （

4

）

容器内の配置は、本安回路配線と非本安回路配線とが混触 する恐れのないように、本安側と非本安側の端子位置を それぞれ同一方向にそろえて取り付けてください。 非本安回路側 本安回路側 本安回路側 EB3L EB3L EB3L EB3L EB3L （

5

）

本安回路端子や本安回路の中継端子台と金属製容器などの 接地金属部との間隔は、

6mm

以上開けてください。 （

6

）

取付けは、

35mm

幅

DIN

レールあるいは、ねじによる直取 付けにて行い、振動等で緩まないように確実に固定してく ださい。

DIN

レール取付け時は、フックを奥まで押し込ん で、止め金具を用いて確実に固定してください。 （

7

）

仕様を超えるノイズが加わると誤動作のみならず損傷の恐 れがあります。ノイズにより内部の電圧制限回路（サイリ スタ）が動作した場合、ノイズ源を除去するなどの対策を 行った後、電源を再投入してください。

2.

端子接続について

（

1

）

φ

5.5

以下のドライバを使用してください。ねじ（未使 用の配線用端子ねじを含む）の推奨締付トルクは

0.6

∼

1.0N

･

m

です。 （

2

）

IP20

を確保できるように接続し、裸圧着端子は絶縁被覆付 きを使用してください。 （

3

）

配線が外れた場合に他の本安回路と混触しないように端末 を結束してください。 （

4

）

隣接した端子に他の本安回路が接続される場合は、絶縁 距離を

6mm

以上確保してください。

使用上のご注意

454

456

457

ア

仕

図

20×28AWG（7/0.127） 外皮付フラットケーブル（グレースダレ） JE1S-201形 IDEC製コネクタ JE1S-201形 IDEC製コネクタ （結合部側） （結合部側） JE1S-201形 IDEC製コネクタ JE1S-201形 IDEC 製コネクタ 1000 20 18 16 14 12 10 8 6 4 19 17 15 13 11 9 7 5 3 1 2 19 20 17 18 15 16 13 14 11 12 9 10 7 8 5 6 3 4 1 2

EB3L

形

ランプバリア（本質安全防爆構造）

463

安全スイッチ・ セーフティプラグ 非接触安全スイッチ セーフティ ライトカーテン 非常停止用 スイッチ イネーブル スイッチ ティーチング ペンダント セーフティ モジュール 積層表示灯 カテゴリ別 制御回路例 セーフティコンポ 資料編 バリア・ 検出機器 コントロール ボックス 表示器 ボックス 足踏スイッチ 接続箱 コントロール ユニット 配線引込器具 端子台 コンビネーションスタータ・ 配線用遮断機 受注生産品・ 納入事例 内圧防爆構造 防爆資料編 各種案内 一覧 バ リ ア ･ 検 出 機 器 EB3C EB4C EB3N EB3L DX-IB EB3S

3.

信号入力について

（

1

）

スイッチ、または、漏れ電流の少ない（

0.1mA

以下）出力 機器に接続してください。 （

2

）

電源を内蔵していますので、外部から電圧を加えないでく ださい。 （

3

）

コネクタタイプのバリアを並列接続する場合は、必ず同一 電源を使用してください。端子記号

C1

、

C2

の電源端子より 外部接続機器に電源供給する場合は、

50mA

以下として ください。

4.

電源入力について

（

1

）定格を超える電圧を印加すると破損の恐れがあります。 （

2

）

AC

電源形は、低い電圧（約

20V

）で動作する可能性があり ます。

5.

危険場所に設置する表示灯、照光スイッチについて

（

1

）

EB3L

形に接続できるユニットは、 455 頁に記載の

EB3P

形と

IPL1

形の各ユニットです。 （

2

）

ユニットを取り付ける容器は

IP20

が確保でき、マグネシウ ムの含有率が

7.5

％以下の金属製（鋼板、アルミ板等）の ものをご使用ください。 （

3

）

ユニットには極性がありますので、“＋”、“−”を間違え ないように接続してください。 （

4

）

各ユニットに付属の検定合格標章は、防爆性能に応じた合 格番号のものを選択して、見やすい位置に貼り付けてくだ さい。 （

5

）

照光スイッチは、

EB3L

形ランプバリアに接続できる照光 回路と、

EB3C

形リレーバリアに接続できる接点回路の合 計で

16

チャンネルまでコモン配線できます。

6.

配線（本質安全防爆性能を保持するために）

（

1

）

非本安回路に接続する機器の電源電圧や機器内部の電圧 が、正常状態や異常状態においても

AC250V

･

50/60Hz

、

DC250V

を超えないようにしてください。 （

2

）

本安回路の配線は、他の回路との混触、電磁誘導

/

静電 誘導により危険な状態になりますので、配線工事には十分 注意してください。 （

3

）

本安回路は単独で鋼管や鋼製ダクト等に収めるか、下表を 目安にして、非本安回路の影響を受けないようにしてくだ さい。 参考：金属外装を含めて遮へい付ケーブルの遮へい材質が磁性体のも のは、電磁/静電誘導を防止できますが、非磁性体のものは電磁 誘導を防止できませんので注意が必要です。

なお、対よりピッチの細かい対よりケーブルは電磁誘導に 効果があり、さらに遮へい付き対よりケーブルであれば、 静電誘導も防止できます。 （

4

）

本安の識別を色で行う場合、端子台やケーブル等は明青色 のものを使用してください。 （

5

）

チャンネルコモン配線で複数のランプバリアの本安端子を 相互に接続して用いる場合、隣接するランプバリアの端子 Ｎ間を独立して

2

本の電線で並列に接続してください。 （

6

）

ランプバリアやユニットの検査･交換は、電源を遮断して 行ってください。 本安回路配線と他回路の配線との最小平行線距離（

mm

） 他の回路の

電圧・電流 100Aを超過 100A以下 50A以下 10A以下

440Vを超過 2,000 2,000 2,000 2,000 440V以下 2,000 600 600 600 220V以下 2,000 600 600 500 110V以下 2,000 600 500 300 60V以下 2,000 500 300 150 （

7

）

本安回路の配線は、下記に示す配線上のパラメータに従 い行ってください。各パラメータは、配線（セパレート

or

コモン）やユニットによって異なりますので、仕様を確認 してください。 （

a

）配線上のインダクタンス（

Lw

）：

Lw

≦

Lo-Li

Lo

：バリアの最大外部インダクタンス

Li

：ユニットの内部インダクタンス （

b

）配線上のキャパシタンス（

Cw

）：

Cw

≦

Co-Ci

Co

：バリアの最大外部キャパシタンス

Ci

：ユニットの内部キャパシタンス （

c

）配線抵抗：

Rw

以下 （

d

）

配線可能距離（

T

［

km

］）はインダクタンス、キャパシ タンス、抵抗にて計算した結果の最小値となります。

T

≦

Lw/L

 

L

［

mH/km

］：ケーブルの単位長さあたり のインダクタンス

T

≦

Cw/C

 

C

［

nF/km

］：ケーブルの単位長さあたり のキャパシタンス

T

≦

Rw/2R

 

R

［Ω

/km

］：ケーブルの単位長さあたり の抵抗値

使用上のご注意

454

456

462

457

ア

仕

注

図

最新の製品情報はこちら www.idec.com/jpja
