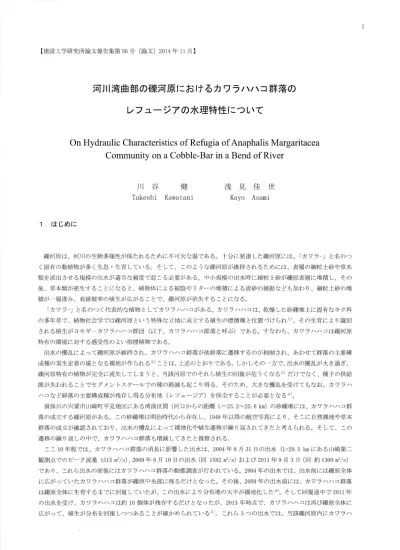

【建設工学研究所論文報告集第56号〔論文〕2014年11月】
河川湾曲部の礫河原におけるカワラハハコ群落の
レフユージアの水理特性について
OnHydraulicCharacteristicsofRe釦giaofAnaphalisMargaritacea
CommunityonaCobble−BarinaBendofRiver
川 谷 健 浅ノ見 佳 世
Takeshi Kawatani Kayo Asami
1．はじめに
礫河原は、河川の生物多様性が保たれるために不可欠な場である。十分に発達した礫河原には、「カワラー」と名のつ く固有の動植物が多く生息・生育している。そして、このような礫河原が維持されるためには、表層の細粒土砂や草本 類を流出させる規模の出水が適当な頻度で起こる必要がある。中小規模の出水時に細粒土砂が榛原表層に堆積し、その 後、草本類が密生することになると、植物体による被陰やリターの堆積による流砂の捕捉なども加わり、細粒土砂の堆 積が一層進み、高植被率の植生が広がることで、礫河原が消失することになる。 「カワラー」と名のつく代表的な植物としてカワラハハコがある。カワラハハコは、乾燥した砂礫堆上に固有なキク科 の多年草で、植物社会学では礫河原という特殊な立地に成立する植生の標徴種と位置づけられ1）、その生育により識別 される植生がヨモギーカワラハハコ群団（以下、カワラハハコ群落と呼ぶ）である。すなわち、カワラハハコは礫河原 特有の環境に対する感受性のよい指標植物である。 出水の撹乱によって礫河原が維持され、カワラハハコ群落が他群落に遷移するのが抑制され、あわせて群落の主要構 成種の実生定着の場となる裸地が作られる2）ことは、上述のとおりである。しかしその一方で、出水の擾乱が大き過ぎ、 礫河原特有の植物が完全に流失してしまうと、当該河原でのそれら植生の回復が危うくなる3）だけでなく、種子の供給 源が失われることでセグメントスケールでの種の絶滅も起こり得る。そのため、大きな撹乱を受けてもなお、カワラハ ハコなど群落の主要構成種が残存し得る分布地（レフユージア）を保全することが必要となる4）。 揖保川の宍粟市山崎町平見地区にある湾曲区間（河口からの距離L＝25．2−25．6km）の砂礫堆には、カワラハハコ群 落の成立する礫河原がある。この砂礫堆は明治時代から存在し、1948年以降の航空写真により、そこに自然裸地や草本 群落の成立が確認されており、出水の撹乱によって裸地化や植生遷移が繰り返されてきたと考えられる。そして、この 遷移の繰り返しの中で、カワラハハコ群落も増減してきたと推察される。 ここ10年程では、カワラハハコ群落の消長に影響した出水は、2004年8月31日の出水（L＝29．5kmにある山崎第二 観測点でのピーク流量1515m3／S）、2009年8月10日の出水（同1582m3／S）および2011年9月3日（同約1300m3／S） であり、これら出水の前後にはカワラハハコ群落の動態調査が行われている。2004年の出水では、出水前には礫原全体 に広がっていたカワラハハコ群落が礫原中央部に残るだけとなった。その後、2009年の出水前には、カワラハハコ群落 は礫原全体に生育するまでに回復していたが、この出水により分布地の大半が裸地化した4）。そして回復途中で2011年 の出水を受け、カワラハハコは約10個体が残存するだけとなったが、2013年時点で、カワラハハコは再び礫原全体に 広がって、植生が分布を回復しつつあることが確かめられている5）。これら3つの出水では、当該礫河原内にカワラハハコ群落のレフユージアが存在し、出水後の当該礫河原でのカワラハハコ群落の植生回復に大いに寄与した。 本研究では、2009年8月10日の出水をとりあげ、当該湾曲区間の礫河原を含む約1kmの河川区間（L＝24．8−26．0km） を解析対象として、平面2次元流の数値シミュレーションを行い、カワラハハコのレフエージアの水理特性について調 べる。湾曲あるいは蛇行する実河川の流れを数値シミュレーションする場合、その目的が例えば砂礫堆の形成や移動の 機構・過程を調べることにあれば、流れの3次元構造が把握できる解析手法を採る必要があるが、それら手法は一般に 計算容量・時間ともに非常に大きくなり、実河川への適用を困難なものとしがちである。これに対して、本研究は湾曲 区間の礫原上の流況把握が主な目的であるので、礫原が冠水しても、冠水深が主流部の水深と比べてかなり小さいため、 そこでは流れの3次元性が相対的に小さいことを考慮して、平面2次元流の数値シミュレーションを採ることとした。 2．数値シミュレーション手法 物理平面（X，y）における浅水流方程式を計算平面（弓，n）の方程式に変換6）7）8）すると、連続の式は
急告［誓＋罰＝0
となる。運動方程式は岩［菩十等］一曲∈J（ql葦＋q12割＋抽（ql葦＋q22割
十字［yl
および ∂N l弄＋了
∂（h＋zb） ∂（h＋zb） ∂i∴∴i生 ∂［ ∂（UN） ∂i 十三里＝0＋罰一曲∈J（qll計q12割十品（q12計q22割
∂（h＋zb）．∂（h＋zb） ∂… ￣￣、∴帥 ＋二重＝0 となる。ここに、t＝時間変数、h＝水深、M＝uh、N＝Vh、u，Ⅴ＝X，y一方向の水深平均流速成分、∈＝渦動粘性係 数、そして座標変換に伴う諸量は∂； ∂； ∂∩∴∴∴∴印
も＝売′ も二万・m＝最′ ny＝奇
∂X ∂Ⅹ ∂y ∂y Xi二重′ Xu二両・y5＝垂′ yn＝市 J＝Xぢyn−Xny主 q．．＝隷＋脅，q12＝ixTlx＋河y，q22＝壷＋帝 であり、U，Ⅴ＝反変速度は次式で与えられる。 U＝J侵u十もⅤ），Ⅴ＝J（nxu可，Ⅴ） また、Tbx重γ＝Xyy一方向の底面せん断応力成分であり、次式で与えられる。T。Ⅹ＝聾uJ而
Tby＝霊vJ而
ここに、p＝水の密度、g＝重力加速度、n＝粗度係数である。 流れ場のシミュレーションは、デカルト座標系の計算平面で集中格子を設定し、3重対角行列解法（TDM）9）を用いて 実行する。 3．シミュレーションの条件 計算対象区間の計算格子と河道地形を図−1に示す。この河川区間は、河口からの距離（L）がおよそ24．8−26．0kmで ある。格子の横断幅は、湾曲部で最大約300m、それ以外の区間で約125−160mである。湾曲部の計算格子には左支川 の一部が含まれているが、これを除く本）1倍円分の格子の横断幅は最大約210mである。格子点は、縦断方向に401点、 横断方向に59点、計23，659点である。格子点間距離は縦・横断方向ともに最大が約5．3mである。 0 0 0 0 0 0 0 0 h 0 0 9 00 7 eO ︵ −LJ Y 400 300 200 100 0 700 800 900 1000 1100 1200 1300 1400 1500 1600 Ⅹ（m） − 7 0 1 ／ −．￣i i i i i i i i 700 800 900 1000 1100 1200 1300 1400 1500 1600 Ⅹ（m） 図−1数値シミュレーション対象河道区間の計算格子と河道地形 砂礫堆は湾曲部の内湾側に広がっており、ここにカワラハハコ群落が流れに沿うように分布している10）。本lii流路は、 砂礫堆左側の平瀬を経て、砂礫堆前縁に近づくと早瀬そして段落ちとなり、その直後にあらためて右に流向を変える。 この流向と砂礫堆前縁線はほぼ平行である。砂礫堆の最右岸縁に沿っては、湾曲区間の始点付近から砂礫堆前縁につな がる幅の狭いショートカット流路がみとめられる。本川の上・下流端における最深点の比高は約5mである。 砂礫堆上には、カワラハハコ群落が成立している植被率の低い礫原のほか、ノイバラ群落・オギ群落・ツルヨシ群落 などが成立する高植被率の領域がある。また本川流路では、河床勾配や断面形状によって河床材料の構成や分布に違い が見られるほか、支流合流点より下流の左岸寄りには大小数10個の岩が点在する。このため、粗度係数は場所によって かなり大きな違いがあり、その分布も複雑であると考えられる。しかし、本シミュレーションは砂礫堆上の流況を把握 し、カワラハハコのレフユージアの水理特性を調べることを主目的としているので、全域で、粗度係数は砂礫床に相当 する 0．035 とした。
シミュレーションに採用する出水ハイドログラフは、山 崎第二観測点（L＝29．5 km）での2009年8月9日21時∼ 11日1時の観測値（図一2）である。ハイドログラフの初 期流量は302m3／Sであり、その4時間後にピーク流量1582 m3／Sに達している。このピーク流量は上述の2004年およ び2011年の出水時より大きく、再現期間は10数年とされ ている。シミュレーションでは、上流境界の流量としてこ のハイドログラフを与え、上流境界の水位は横断方向で一 定とし、そこでのH−Q式より算定した。下流境界の水位は、 境界直上流の横断面と下流境界の間の水面勾配が前者断 面での流量と平均水位から一般断面の不等流計算法11）に より算定される動水勾配と等しいものとして与えた。 支川からの流入はないものとした。このため、シミュレ ーションでは、支川区間は本川水位が上がると湛水するこ とになる。 4．シミュレーション結果と考察 0 0 nY O O O 8 一 6 4 て ・ − 1 − 1 1200 1000 Q （m3Is）800 600 400 200 0 菓 0 2 4 6 8 1012141618 20 22 24 26 28 t（h） 図−2 シミュレーションに用いるハイドログラフ ハイドログラフのピーク流量および波形には、流下過程において有意な変化がみとめられなかった。また上・下流境 界における流入流量と流出流量の差は小さく、例えば増水期で、流量500m3／S程度のときに差は約20m3／S、流量1350 m3／S程度のときに差は約35m3／Sであった。これは、全長が約1200mの流路でピーク流量時の主流の流速が4−5．5m／S であり、流下時間が4−5分程と短いのに対し、流量波形が、3時間に約1300m3／Sからピーク流量約1600m3／Sに増水 し再び約1300m3／Sに減水する比較的緩やかな変化の波形であるためと考える。 図一3に、流入流量がQ＝700m3／Sおよびピーク流量（図中、Q＝1600m3／Sと表示）のときの流速分布を示す。図中、左 右岸に記す「301」は計算格子の横断面番号（上流境界が1、下流境界が401）であり、またW（301）maxは301横断面（以 下、Sec．301と表記。他の横断面も同様）における流速の最大値を表す。 900 800 700 600 500 Y（b 400 300 200 100 0 ∴∴「∴∴ 一 Q ＝700 m 3ls W 1301） ∴∴ 雰∴＿∴∴′＿∴−∴｝ max＝4，45m ls 手＿＿ ∴：十 十 ： 襲 ∴ 700 800 900 1000 1100 1200 1300 1400 1500 1600 Ⅹ（b 900 800 700 600 500 Y（m 400 300 200 100 0 −−− 8 −圏 造語 ∴ ∴ ∴ 。＝1。00 m 3′s i鸞 綴 W （301）m aX＝5．62 m ls 如裏∴∴∴ ） 700 800 900 1000 1100 1200 1300 1400 1500 1600 Ⅹ（m） 図−3 流量0＝700m3／Sおよび1600m3／S（ピーク流量の概略値）のときの流速分布
5 Q＝700m3／Sのとき、砂礫堆右縁のショートカット流路にも流れがあるが、砂礫堆のうち下流側の中央部は冠水してい ない。流れは、上流区間で河道全幅に広がり砂礫堆上を流れたのち、主流とショートカットの流れに分かれる。このた め、冠水していない砂礫堆に沿う流路区間では流れの集中がみられ、 横断方向の速度変化が大きい。ピーク流量時には砂礫堆全体が冠水し ており、主流の横断方向の速度変化はQ＝700 m3／Sのときに比べて緩 やかである。 2009年の出水前にカワラハハコ群落が生育していた分布域は、図 一4の破線で囲まれた領域である。一方2009年の出水後、カワラハ ハコの個体が残存していた地点を図一5に示す。地点ごとの残存個体 数にばらつきがあるが、ほとんどの地点で1−4個体、最大9個体で あり、全数は107個体である。残存個体数が多い地点はほとんど図− 4の分布域に含まれる。 流量が約1000m3／Sのとき、砂礫堆全域の冠水が起こる。流量Q＝1000 m3／S、1200m3／Sおよび1600m3／S（ピーク流量）のときのカワラハハ コ群落分布域付近の流速分布を図一6、図−7および図−8に示す。図 中、201、211・301の数字は計算格子の横断面番号である。また W（291）maxは、Sec．291における流速の最大値を表す。 砂礫堆上の流れは、いずれの流量においても、流下するにしたがっ て砂礫堆の尾根筋の左右に分かれ、左の流れは主流に加わり、右の流 れはショートカットの流れに加わる。このため、砂礫堆前縁線に沿っ て、主流の流速と砂礫堆上の流速に大きな差が生じている。この大き な流量差は、流量が小さいほど、より上流側で見られるようになる。
∴∴
∵
∴
∴
∴
71
i
I
1200 1250 1割責） 1350 14（m X（Ib 図−5 カワラハハコの個体残存地点 （2009年の出水後） 900 850 800 750 700 650 Y（m） 600 550 500 450 400 350 300 ≒ ÷ ∵∴ 「 ￣68 ・一 〇71壷憲。
68’
5
鴨翻
I・
罷
職
6 9 ‘ 7糠 捕 7 1 I l i i I i l 1100 1150 1200 1250 1300 1350 1400 1450 Ⅹ（m） 図−4 カワラハハコ群落の分布域（破線 で囲む領域）（2009年の出水前） 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 Ⅹ（m） 図一6 カワラハハコ群落分布域付近の流速分布 （0＝1000m3／Sのとき）450 400 350 300 250 200 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 Ⅹ（m） 図一7 カワラハハコ群落分布域付近の流速分布 （0＝1200m3／Sのとき） 850 800 750 700 650 600 Y（m） 550 500 450 400 350 300 250 200 図一9、図−10および図−11に、砂礫堆上および主流での浮子 の流跡（5秒間隔での浮子の位置）を、流量Q＝1000m3／S、1200m3／S および1600m3／Sのときについて示す。浮子は、Sec．81とSec．82 の間にある各計算格子内に横断方向に等間隔で4個を配置し、そ こから同時に流下し始めるものとした。浮子の全数は、流れの無い 所に配置したものも含め、232個である。図中、凡例のF35、F48な どは浮子の番号を表し、連続する番号の浮子は横断方向に隣り合 う浮子である。 流量Q＝1000 m3／Sで、砂礫堆の冠水が始まったばかりのときに は、隣り合う浮子F48とF49が砂礫堆の尾根筋で左右に分かれ、 F49は主流に入り、一方F48はF35が流下してきたショートカット 流路に合流する。 流量Q＝1200m3／Sに増えると、F49も砂礫堆前縁付近でショート カット流路に合流するようになるが、その隣のF50やF51は尾根 筋の右側を流下するもののショートカット流路に入らず主流に合 流する。 流量Q＝1600 m3／Sのとき、砂礫堆上でも流速が増して流れの直 進性が増すため、F52は尾根筋の右側を流下するがショートカット 流路に向かわず主流に入り、またF52より左側で砂礫堆上を流れ る浮子はやや主流に向かいつつも砂礫堆前縁にまで達している。 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 Ⅹ（m） 図一8 カワラハハコ群落分布域付近の流速分布 （0＝1600m3／Sのとき） 900 850 800 750 7（X） 650 Y（m） 6（X） 550 5（X） 450 400 350 3（X） 置 戸3 5 ◆ F 4 Q ＝ 1 0 0 0 m 3 ／S ∴ ∴ 扉 4 9 ． 時 “l 旦7 ．5 ￣7−議 O F 9 0 △ F l 68 A A A A 7 1 70 ・5 書 i ◆ △ ∴」 ● △ 7 1 が 6i5 −7 0 0 6 670 ・5 ㈲ 航． ““ l 〟〟 ∵ 階 扉 沿．5 l e 67 鵜 圭 ． 轟 報 。 置 i i l i i i 11（調 1150 1200 1250 1300 1350 1400 1450 X（J 図−9 浮子の流跡（0＝1000m3／Sのとき）
900 850 800 750 700 650 Y（m） 600 550 500 450 400 350 300 Q ＝120 0 m 3／S ：誓言 ；；言 語； 71 ×鷺3 0 F90 A Fi4 ‡三三 覇 i）“1117−諮 68 71 A A A A w 。 o ．態 寒 7読 t A i 7−〃 0 66．5 A
∴
「
∴
寵
67 A 震禰 ○云マ 園 田 i i i i i i i 1100 1150 1200 1250 1300 1350 1400 1450 X（m） 図−10 浮子の流跡（0＝1200m3／Sのとき） 図一12と図一13に、流量Q＝1200m3／Sおよび1600m3／Sの ときの、カワラハハコ個体の残存地点を含む本liiの底面せん 断力分布を示す。底面せん断力はTb＝（pgn2／hl／3）wZ（こ こにW＝ヽん2十㌦）により算定した。図中、●はカワラハ ハコの残存が3個体∼9個体の位置であり、その大きさは個 体数の多少を大まかに示している。またTb（291）maxは、 Sec．291における底面せん断力の最大値を表す。残存個体が 多い地点は砂礫堆の尾根筋のやや左に位置しているが、流量 Q＝1200m3／Sのとき、Sec．251−Sec：291の間で、残存地点の 底面せん断力が他領域と比べて非常に小さくなっている。流 量がピーク流量Q＝1600 m3／Sに達しても、残存個体が最も多 い砂礫堆前縁の先端部付近では、底面せん断力は小さいまま である。 砂礫堆上の底面せん断力は、冠水中、洪水流量の増減に伴 って時々刻々変化する。この経時変化を、図−14の計算格子 と格子点番号を参照して、図−15∼図一20に示す。これらの 図中、縦軸Jは図一14の横断方向格子点番号（右岸→左岸、 J＝1−59）、横軸は出水の始まりからの経過時間であり、底面 せん断力の経時変化はSec．231より下流の幾つかの横断面に おいて示す。カワラハハコの残存個体数が大きい地点は、お よそSec．255−Sec．295の間でJ＝20−30の領域にある。底面 せん断力の大きさ（単位：Pa）は、凡例のとおり濃淡で示す。 900 850 8（X） 750 7（X） 650 Y（m 6（X） 550 5（X） 450 4（X） 350 300着
筆
時
∴
∴
や
膏
45
▲
鴇
2
Q＝
1600m3／
S ●
鵜
壬
◆
鴇
e eF90
7主
△
組
40
一 一
∴
∴ふ。
幸
三 ∴∴
70・
観
．
㌔蹴
1 ◆ ￠● △ 7藍 ） ” ◆ − 7− ● 66−5 ▲ △ 70 6670・5 ∴言 言 子 吉 ∵ 68、5． △ ‘“ ′機 7 ◆ 67 鳴 禽 ’グ ．圏 ‘鬱 ・骸 i i i i i i 1100 1150 12（東）1250 1300 1350 14（X）1450 Ⅹ（m） 図一11浮子の流跡（0＝1600m3／Sのとき） Q ＝1200m 3ls ￣ ￣￣翻 欄青 さ鰹 薮68．絡亨ゝ言 主5 碑事、亀 初 羅 爛 撥 彰瀦 絡71 …1 1 ＼一一＼篤 惣 ’筋撥01 箭 5う Tb （291）m ax＝236 Pa i i i L i 1200 1250 1300 1350 1400 1450 Ⅹ（止） 図−12 カワラハハコ個体の残存地点付近の 底面せん断力分布（0＝1200m3／Sのとき）Q ＝1600 m 3ls ￣ 「i￣ii繊 ＝ 綴 競 、 jl ・響 ％ 71 67．5 1 Tb （291）m ax ＝252 P a i l i i I 1200 1250 13（X） 1350 1400 1450 Ⅹ（b 図一13 カワラハハコ個体の残存地点付近の 底面せん断力分布（0＝1600m3／Sのとき） J D D 0 0 0 0 1） 0 0 0 0 0 0 I＝81 （59） 10 1 （51 − ￣￣ 二、三11、． 121 （叫 1 ．6薙 強 姦 1請0．5 、、 141 （311＿ 」 「 ・∼・ ノ68 −− 登 を〝∼71 161 （2 1 、 、 〝、憩 J 詩 181 （11）養 ！ ぅ。ま惣 乞 （1）ト で ”“ 6 読 、 端 ‡言 ・ 、＼ i槻 緒 や’、 離 201 ∴享 ； 十 ∴ ∴∴「 ∴一 ∴− ∴ ： ∴ 十∴ 子 181 1 暮 詔 66・5 23− 汀 諒汗 ＿一、へ．。0．5 251 〕 一￣凄 く言霊！ノ、十三一／“− 241 一ii 、灘 291 灘 ・ノ 撥 縁 6 1 251 J ＝（1，撥 鷲篭 幾 許 （当 2撥 麗 瀦 1 30 1 （51 （59） i i i 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 Ⅹ（m） 図一14 湾曲区間の計算格子および格子点番号 Sec．231では、砂礫堆尾根筋の左側領域のほとんどで、せん断力が150Pa以上が続いている。Sec．251では、せん断 力の小さな領域が尾根筋付近にあり、その両側で主流あるいはショートカット流れに近づくにつれてせん断力が大きく、 長く続くようになる。Sec．261では、尾根筋から主流と接する砂礫堆前縁付近までの広い領域で、せん断力は150Pa以 下であり、150Paが続く時間はほぼ2．5時間、50Pa∼100Paが続く時間が約4．5時間である。カワラハハコの残存数 が多いSec．271、Sec．281およびSec．291のJ＝22−27の領域では、せん断力は50Pa以下であり、これを超える場合で も100Pa以下である。 纏 綿 謬 態 狭 総 。母 田園 譲 愁雲 ：敗 寒雲 毅等 嬢 凝 薫き 諒 為慈 ＄ 姦悪 密 議緑 青 まで多 勢 該毒 強 需羅 図一15 Sec．231（J＝10−40）のせん断力の経時変化 澄 ま 寒 雲 へ ＄ 彩 雲 ◆没 等て ︶隻 ii奪︰∴“烏i ∴ぎ［ ∴−孟 認 諾 巌 瀞 叢 J 3妙 薬憩 マ鶏 鯵 ＝麦≡＝≡＝≡＝≡−≡＝≡＝ ≡＝≡＝＝一品 ∴ ↓∴ 渋 ∴ ：「 ∴ ∴ 「 ＼一 一一一一一一 ∴∴ ∴ 灘弊 酬 ’’’ 一 家 蒸 零 案 ≡三三三雲 ≡箋 ∴ ミ＝−＝−＝＝≡≡≡≡≡ 雲 ≡≡＝≡＝≡＝≡＝≡＝≡ 三 一 一＝≡−≡ニ≡＝≡≡≡≡≡≡≡≡≡≡≡≡ 通 風遠 4 3漣 奏 ま秦 慈 繋無 官 曾蒸 轡 敦悪 寒 匪閏 図一16 Sec．251（J＝10−40）のせん断力の経時変化
簑薫 籍 ？↓ 狼 弱 き挙 態 葛離 募薬 凝 議 閏 姦美 園 ‡閲 鶉 淫 急き 養 護 努 敢為 萄 奪素 竿 管、思∴溝∴電繁i 透 急談 図−17 Sec，261（J＝10−40）のせん断力の経時変化 絹∴消∴総∴嬬⋮護∴然∴麓 謙 瀦 発 き薬 篭壷 頴 鶉 ：鶉 溺 ：∴ 寒 ∴∴ ∴ ∴ ∴∴ ∴∴ ∴ ∴ ： ∴ ∴ ∴ 繁務 考鍬 ∴ ：∴ ∴ 禁 獄寮 重 奏茎 昏 騰 賽 亀等 ？‡慮 談 義薫 憑 韓纏 図−19 Sec．281（J＝10−40）のせん断力の経時変化 避 ；こ 蕪 猶 ＼鬱 髭 含ま 田園 2漣 ；漣 築 き二 齢 秦葉 畿 】輝 ≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡ ∴ 「 、一＝＝≡二三三一、＞、− ＝ −＝−＝−＝−＝ ：∴ ∴ ∴ ∴ ∵ ∴ ∴∴ ∴ ∴ ∴∴ 麟 熊 野 ∴ ∴ ∴ ∴ ∴ ミ￣￣￣￣て ∴ ∴ 撚 捉勢 蜜 連ま 審 議魯 瑛 敬遠 モ ミ黒 縁 鰻窓 惣 彊摺 図一18 Sec．271（J二10−40）のせん断力の経時変化 瀦 ∴ ∴ ＝≡三善＿懸 ※ 塁＿＿、総 ≡＝≡≡三三＝三三二二 ≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡ 謹 ≡≡≡≡≡≡≡≡≡≡≡≡≡≡ ≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡ ∴ ∴ 喜怒霧 三一＝＝＝≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡ ≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡ ∴ 一 ＝ ≡＝≡−≡≡髪 ≡ ∴ ／： ／i 穀物 蓬 三三竃≡ 怠 集ま 善 本策 窪 も妥 重 縁凄 さ 雷鳥 勢 遼秦 薄 く▲hi 図−20 Sec．291（J＝10−40）のせん断力の経時変化 ひとつの洪水イベント中、一定地点における底面せん断力は時々刻々変わり、またせん断力が作用する時間の長さは 冠水の有無も含めて地点ごとに異なる。以下では、一定地点において砂礫堆あるいは植生が流れから受ける作用力を評 価するために、せん断力の大きさと作用時間の長さの積分値、すなわちせん断力の力積を求める。 時刻に轟からtこらまでの力積Iは
I＝片柳）dt
により算定する。ここに、孔のは時刻tのときのせん断力である。 図−21∼図−26に、出水開始後の時刻t＝0．5hからの力積（単位：Pa・h）を、Sec．231より下流の幾つかの横断面 で示す。これらの図中、縦軸Jは計算格子（図一14参照）の横断方向の格子点番号、横軸は出水の始まりからの経過時間である。力積の大きさは凡例のとおり濃淡で示されているが、いったん力積が200Pa・h以上となった後に白色とな っているところは、その時刻にその地点の冠水が無くなったことを示している。 上述のとおり、カワラハハコの残存数が多いのはSec．271−291の間のJ＝22−27の領域である。この領域の力積は、 Sec・231では増え続けて12時間で1400Pa・h以上となり、Sec．251でも領域の大部分で増え続けている。Sec．261で は、J＝18−28の広い範囲で力積は600Pa・h以下であり、400−600Pa・hの時間帯は約2．5時間にとどまる。Sec．271、 281、291では、カワラハハコ残存地点付近の力積は200Pa・h以下であり、例えこれを超えても400Pa・h以下である。 憩 《灘等 絹 渡 絹 繕 絹 惑藍 欝奪 竃 営 誌 ∴∴∴ 「∴ 鍵 黒蜜 ÷：； 鰐 ；緩 ＿ ま委 二目 ＼一 一 一 11 1−→ ‥ − ／ ＝＝田 ； 二田 報 ∴ 一 意 ∴語≡≡ ≡≡≡≡≡∴ 、− i＼ ＼ ∴ − 三 三三∴ ∵ ＼一因 へ： 聾 二一＝−．− 睡 艶 艶 鰯 盤 盤 避 ∴ i 某誌 ∴ 3 念 為 瑳 尋 ま 態 畿 綾 舗 綾 誤認 図一21Sec．231（J＝10−40）のせん断力の 力積（単位：Pa“h） 整擬叢熊 繊 維締 携 縛灘 遜 観 撥 撥 灘※ 荻∴欒∴繋 −︺ 》 「∴ ∴ ∴ ∴ ≡遜 ∴ 「 1 2 ∴ 鶉蕊 ∴ ∴ 霧 ∴ ￣i≡ 漢 ／ 慈 善 重 富 怒 号 選 挙 絹 鵜 滋 囲認 図−23 Sec．261（J＝10−40）のせん断力の 力積（単位：Pa“h） 同 − 撥 擬 犠 鶏 醜 擬 態 曹
酔漢
h 鱗 犠∴擦 議∴轍 滋∴慈 避P
a
案
騒 纏語 継：贈 瑳 湊二殺 鰯 熊 撰三組 泳 慈 幾： ′ ， ︶ ∴ 駿 ＿＿＿＿＿＿饗 ∴／∴ ∴ 心；漆※ ∴ ∴ ∴ ≡ ≡顔 合一 ＝−＝−≡二≡＝−≡＝−一一誓 醤〕ifi 圏 ∴ ／i な一〇一三 漢 暮 ∴∴ 聴 講 始 終 護 鍵 擢 浅 懇 談 鍵 袋 鶏 撥 鰯 匪 急 患 善 哉 惑 三 寒 澤 鶉 諜 鴨 匪薩 図−22 Sec．251（J＝10−40）のせん断力の 力積（単位：Pa“h） ≡三二二一一一一 ・ 「∴ 脇 ∴ 勝 一＿肇 ≡≡≡ 夜 −￣i￣ 善 業 蕊 態 ￣￣￣ま ∴ ∴ ：∴ ／ ∴ ∴ ＝一一 ∴ 芸 名 違 憲 菱 芽 鬱 源 絨 経 鍍 匪囲 図一24 Sec，271（J二10−40）のせん断力の 力積（単位：Pa“h） 同 麟 鵜 犠 類 緩 鵡 撥 鮮 O a ＋ ∵ ㌢11 縛 艦鶏 絹 讃 穀 残 務 鶉 溺 都 築 誌∴※∴鰯 ∴ ∴ ∴∴「 ∴ ・一三 1 1 111 ≡− 漢 ー 妾 薫 姦 衰 轟 音 溺 愛 1母 掴 鴻 賽鎚 図一25 Sec．281（J＝10−40）のせん断力の 力積（単位：Pa“h）
5．結論
患▼ ∴−云∴五−∴秋 篤︶ ∴∴をそ∴︸穿∴∴徽 彊蟹 琵読 田園窮 ま討 認 欝 熊 攫 洗 絞 擁 振 獣 ∴ ：∴∴ ：∴ 漢 贈ti ∴；粍 ／ ノ ∴ ： ∴ ∴81 ∴∴ ∴∴ ！ 孟 き 諺 も 雲 徳 で 窒 費 聡 妾善 彊 消鍋 図一26 Sec．291（J＝10−40）のせん断力の 力積（単位：Pa”h）同∴擬 搬出 鰯 醗∴縫 犠∴繊 詩
a − 一 一 一・ 一 ． ii i i i i ii i i ii i − ．i − ． i− i − i − ．i − i −． i − −， i − i− i − ． i −． i − ．i i i −． i − ． i −− − ， i− − − ，i − ・ ．i i − − ， i− ． i i． i i ．i i ． ii ． i i ． ii ・ ． ii ． i i． i i ． i i． i i ．i i ． ii ． i i． i i ． i i． i i ．i i ． ii ． i i． i i ． i i． i i ．i i ． ii ． i i ． ii i − ii i − ii ． i ii − i i i −i i ． ii i − ii i − ii i − i i −i i i −i i i −i i i − i ii − i ii − i Li − i ii − i i i ii i − ii i − ii − i −i i − i i ii i i ii i i ii i i i i ii i i iM
U
看
礫河原を指標する代表的な植生であるカワラハハコのレフエージアの水理特性を把握するため、揖保川の湾曲区間内 湾側に形成された砂礫控での洪水流を対象に、平面2次元流の数値シミュレーションを行った。その結果、以下の知見 が得られた。 砂礫堆には河道の湾曲とほぼ同様に湾曲する尾根筋があり、砂礫堆上の流れは流下するにつれて尾根筋の左右に分か れ、左に向かう流れは緩やかな斜面を下って主流に入り、右への流れは砂礫堆の右岸縁にあるショートカット流路に入 る。このため、砂礫堆上の流れは下流に向かうほど流量が減り、流速も小さくなる。とくに尾根頂上より下流の尾根筋 はあらためて右に曲がるため、右側のショートカット流路への流入割合が増える一方、緩やかな左側斜面上を広がって 主流に向かう流れの流速はさらに小さくなり、砂礫堆前縁の先端付近にまで達する流れの流速は非常に小さくなる。こ の結果、尾根頂上より下流の左側斜面、とくに砂礫堆前縁の先端付近では、底面せん断力が他の領域よりかなり小さく なり、これが2009年の出水後、カワラハハコの個体がこの付近で最も多かった大きな理由と考えられる。 砂礫堆はもともと出水規模によって冠水の程度（水深、継続時間など）や頻度が異なるけれども、冠水時の流れの様 相は地形によっても違うことが分かった。ひとつの洪水期間中、砂礫堆上の各地点の冠水時間や水深、流速が地形によ って異なるため、砂礫堆の構成材料や植生に作用する力の大きさや継続時間も場所によって異なり、その結果、色々な 植生にとってレフエージアとしての水理的条件を備えた場が存在し得ることになる。 近年、樹林化が進む河原の礫原再生事業が計画、実施されており、その方法は河原地盤高の切り下げが主体である。 しかし、単一的な地盤の切り下げは、出水時に河原上に多様な流況が出現する可能性と頻度を少なくすると考えられる。 したがって切り下げを行う際、その起伏や形状は現地の河道状況などを踏まえて別途決定するとしても、地形的な配慮 が重要であると考える。 本研究では、カワラハハコの残存域は、底面せん断力やその力積が他領域と比べてかなり小さい領域であることを示 し、レフエージアとしての水理的条件が備わっている場と判断する理由を示した。しかしこの残存域で、カワラハハコ 以外の草本類や細粒土砂が流失する可能性についての考察には至っていない。今後、この考察は、カワラハハコ群落の 生育の場である礫原の成立・維持機構を理解するためにぜひ必要と考える。そして、それには、2次元流だけでなく、3 次元流の数値シミュレーションが必要であると考える。本研究の砂礫堆についても、その前縁付近の斜面は急勾配で、砂礫堆の下流で水深が急に大きくなる。したがって、洪水中に砂礫堆前縁付近の河床材料の移動機構を理解するために は3次元流の数値シミュレーションが重要になると考える。
参 考 文 獣
1）MiyawakiA．und Okuda S∴Pflanzensoziologische Untersuchungen uber die Auenvegetation des Flusses Tama bei Tokyo，mit einer vergleichenden Betrachtung uber die Vegetation des Flusses Toneっ Vegetat1024， pp．229−311，1972
2）倉本宣・加賀屋美津子・可知直毅・井上健：カワラノギクの個体群構造と実生定着のセーフサイトに関する研究，ラ ンドスケープ研究60，pp．557−560，1997
3）倉本宣・鷺谷いづみ・井上健：多摩川におけるカワラノギクの個体群の分断化とその保全における種子散布の役割， ランドスケープ研究58，pp．113−116，1995
4）Asami，K．，Akamatsu，H．，Fukui，S．and Tamura，K∴Morphological characteristics of flood refugia of cobble−bed vegetation．，Journal of Hydro−enVironment Research6（2），pp．127−136，2012
5）Asami，K．，Nakayama，A．，Kawatani，T．and Fujita，I．Conditions of Flood Disturbances and Refugia for Conservation ofCobble−Bar Vegetation．，Proc．10thInternational SymposiumonEcohydraulics，Trondheim， Norway，2014 6）荒川忠一：数値流体工学（第6刷），東京大学出版会，pP．123−153，2003 7）越塚誠一：数値流体力学（第6刷），培風館，pp．53−92，2006 8）藤井孝蔵：流体力学の数値計算法（第6刷），東京大学出版会，pp．155−208，2007 9）荒川忠一：数値流体工学（第6刷），東京大学出版会，pp．17−23，2003 10）浅見佳世・中山昭彦・li俗健・藤田一郎：揖保li回流カワラハハコ群落成立地の植生学的および水理学的考察，土 木学会論文集Bl（水工学）vol．69，No．4，I＿1339−Ll344，2013 11）中津lii誠・清水康行：現場のための水理学（2）−一般断面における不等流計算−，現場のための水理学，北海道開 発局土木試験所河川研究室，pp．23−33，1988 著 者
