阿蘇カルデラ周辺の表層電気伝導度分布（２） Electrical Conductivity Distribution in the Surface Layer around Aso Caldera (2)

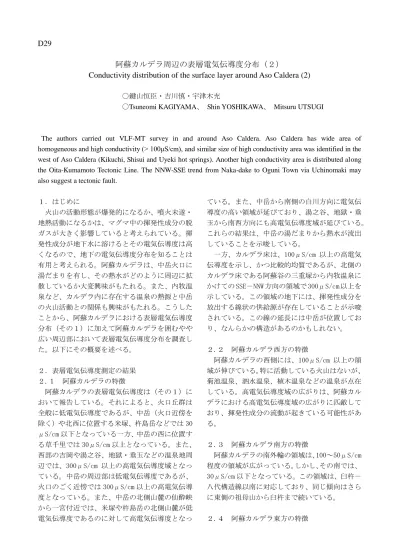

D29

阿蘇カルデラ周辺の表層電気伝導度分布（２）

Conductivity distribution of the surface layer around Aso Caldera (2)

〇鍵山恒臣・吉川慎・宇津木充

〇Tsuneomi KAGIYAMA、 Shin YOSHIKAWA、 Mitsuru UTSUGI

The authors carried out VLF-MT survey in and around Aso Caldera. Aso Caldera has wide area of homogeneous and high conductivity (> 100μS/cm), and similar size of high conductivity area was identified in the west of Aso Caldera (Kikuchi, Shisui and Uyeki hot springs). Another high conductivity area is distributed along the Oita-Kumamoto Tectonic Line. The NNW-SSE trend from Naka-dake to Oguni Town via Uchinomaki may also suggest a tectonic fault.

１．はじめに 火山の活動形態が爆発的になるか、噴火未遂・ 地熱活動になるかは、マグマ中の揮発性成分の脱 ガスが大きく影響していると考えられている。揮 発性成分が地下水に溶けるとその電気伝導度は高 くなるので、地下の電気伝導度分布を知ることは 有用と考えられる。阿蘇カルデラは、中岳火口に 湯だまりを有し、その熱水がどのように周辺に拡 散しているか大変興味がもたれる。また、内牧温 泉など、カルデラ内に存在する温泉の熱源と中岳 の火山活動との関係も興味がもたれる。こうした ことから、阿蘇カルデラにおける表層電気伝導度 分布（その１）に加えて阿蘇カルデラを囲むやや 広い周辺部において表層電気伝導度分布を調査し た。以下にその概要を述べる。 ２．表層電気伝導度測定の結果 ２.１ 阿蘇カルデラの特徴 阿蘇カルデラの表層電気伝導度は（その１）に おいて報告している。それによると、火口丘群は 全般に低電気伝導度であるが、中岳（火口近傍を 除く）や北西に位置する米塚、杵島岳などでは 30 μS/cm 以下となっている一方、中岳の西に位置す る草千里では 30μS/cm 以上となっている。また、 西部の吉岡や湯之谷、地獄・垂玉などの温泉地周 辺では、300μS/cm 以上の高電気伝導度域となっ ている。中岳の周辺部は低電気伝導度であるが、 火口のごく近傍では 300μS/cm 以上の高電気伝導 度となっている。また、中岳の北側山麓の仙酔峡 から一宮付近では、米塚や杵島岳の北側山麓が低 電気伝導度であるのに対して高電気伝導度となっ ている。また、中岳から南側の白川方向に電気伝 導度の高い領域が延びており、湯之谷、地獄・垂 玉から南西方向にも高電気伝導度域が延びている。 これらの結果は、中岳の湯だまりから熱水が流出 していることを示唆している。 一方、カルデラ床は、100μS/cm 以上の高電気 伝導度を示し、かつ比較的均質であるが、北側の カルデラ床である阿蘇谷の三重塚から内牧温泉に かけての SSE－NNW 方向の領域で 300μS/cm 以上を 示している。この領域の地下には、揮発性成分を 放出する線状の供給源が存在していることが示唆 されている。この線の延長には中岳が位置してお り、なんらかの構造があるのかもしれない。 ２.２ 阿蘇カルデラ西方の特徴 阿蘇カルデラの西側には、100μS/cm 以上の領 域が伸びている。特に活動している火山はないが、 菊池温泉、泗水温泉、植木温泉などの温泉が点在 している。高電気伝導度域の広がりは、阿蘇カル デラにおける高電気伝導度域の広がりに匹敵して おり、揮発性成分の流動が起きている可能性があ る。 ２.３ 阿蘇カルデラ南方の特徴 阿蘇カルデラの南外輪の領域は、100～50μS/cm 程度の領域が広がっている。しかし、その南では、 30μS/cm 以下となっている。この領域は、臼杵－ 八代構造線以南に対応しており、同じ傾向はさら に東側の祖母山から臼杵まで続いている。 ２.４ 阿蘇カルデラ東方の特徴

阿蘇カルデラの東側では、100～50μS/cm 程度 の領域が広がっているが、一部では、100μS/cm 以上の領域が東北東方向に延びている。この両機 は、大分熊本構造線にほぼ一致する。 ２.５ 阿蘇カルデラ北方の特徴 阿蘇カルデラの北側では、100～50μS/cm 程度 の領域が広がっているが、小国町の一部では、100 μS/cm 以上の領域が北北東方向に延びている。こ の領域は、阿蘇カルデラ内に見いだされた三重塚 －内牧温泉方向の高電気伝導度域の延長上となっ ている。 ３ まとめ 阿蘇カルデラおよびその周辺部において、表層 電気伝導度調査を行った。その結果，阿蘇カルデ ラ内において電気伝導度の高い領域が見いだされ た。この電気伝導度の高い領域は西側に延びてい ることが分かった。中部九州全体のスケールで見 た場合、電気伝導度分布は、臼杵－八代構造線や 大分－熊本構造線に規定されている。また、中岳 から内牧温泉を経て北北西方向に電気伝導度の高 い領域が伸びており、ここになんらかの構造線が 存在しているかもしれない。

15km

78 28 66 50 43 6694 47 85 94 47 81 53 31 35 43 67 45 92 41 53 46 78 65 66 48 47 35 45 30 96 59 78 68 82 35 32 31 95 68 89 34 36 41 ₄₆ 39 42 37 60 40 48 91 56 56 58 81 35 51 69 64 99 55 69 56 63 83 90 59 68 98 94 87 56 34 4863 87 53 62 81 26 97 66 33 98 88 92 88 58 95 5230₆₇ 49 46 73 46 54 83 78 76 158 79 47 61 34 44 19 29 26 22 192 296 202 190 28 13 22 39 31 83 78 15 17 22 29 25 96 51 100 100 100 100 30 39 41 67 100 30 50 100 27 15 80 90 120 37 55 112 152 102 43 90 64 76 35 71 59 81 36 100 41 79 66 34 27 79 47 35 55 37 65 49 195 39 100 100 84 100 70 53 53 60 89 64 75 88 95 54 43 48 104 249 51 71 50 50 100 108 123 66 49 33 100 100 50 50 50 100 50 50 50 50 88 99 36 67 99 88 36 64 97 81 31 31 30 68 38 75 46 47 46 30 65 53 98 50 93 62 44 71 35 89 100 100 50 100 100 30 100 83 100 100 100 37 34 32 48 95 63 69 76 133 218 75 77 69 64 63 70 100 50 100 50 30 50 50 50 30 50 100 50
