・3値出力×2ch

http://onsemi.jp

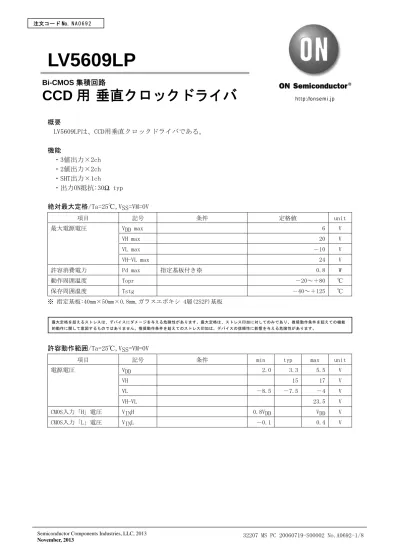

LV5609LP

概要

LV5609LPは、CCD用垂直クロックドライバである。

機能

・3値出力×2ch

・2値出力×2ch

・SHT出力×1ch

・出力ON抵抗:30 Ω typ

絶対最大定格 /Ta=25℃,VSS=VM=0V

項目 記号 条件 定格値 unit

VDD max 6 V

VH max 20 V

VL max －10 V

最大電源電圧

VH-VL max 24 V

許容消費電力 Pd max 指定基板付き※ 0.8 W

動作周囲温度 Topr －20～＋80 ℃

保存周囲温度 Tstg －40～＋125 ℃

※ 指定基板:40mm×50mm×0.8mm,ガラスエポキシ 4層(2S2P)基板

許容動作範囲 /Ta=25℃,VSS=VM=0V

項目 記号 条件 min typ max unit

VDD 2.0 3.3 5.5 V

VH 15 17 V

VL －8.5 －7.5 －4 V

電源電圧

VH-VL 23.5 V

CMOS入力「H」電圧 VINH 0.8VDD VDD V

CMOS入力「L」電圧 VINL －0.1 0.4 V

Bi-CMOS 集積回路

CCD 用 垂直クロックドライバ

最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。

電気的特性/ Ta=25℃,VDD=3.3V,VSS=0V,VH=15V,VL=－7.5V,VM=0V,ただし特記項目が無い場合

項目 記号 条件 min typ max unit

IDD VDD端子 1 μ A

IH VH端子 10 μ A

静的消費電流

IL VL端子 －10 μ A

IDD VDD端子 ※1 ※2 1 mA

IH VH端子 ※1 ※2 2.4 4.5 mA

動的消費電流

IL VL端子 ※1 ※2 3 5 mA

RL IO=＋10mA 20 30 Ω

RM IO=±10mA 30 45 Ω

RH IO=－10mA 30 40 Ω

出力オン抵抗

RSHT IO=－10mA 30 40 Ω

TPLM 無負荷 200 ns

TPMH 無負荷 200 ns

TPLH 無負荷 200 ns

TPML 無負荷 200 ns

TPHM 無負荷 200 ns

伝播遅延時間

TPHL 無負荷 200 ns

VL→VM V1,V3 ※1 800 ns

TTLM

VL→VM V2,V4 ※1 800 ns

TTMH VM→VH V1,V3 ※1 800 ns

立ち上がり時間

TTLH VL→VH SHT ※1 200 ns

VM→VL V1,V3 ※1 800 ns

TTML

VM→VL V2,V4 ※1 800 ns

TTHM VH→VM V1,V3 ※1 800 ns

立ち下がり時間

TTHL VH→VL SHT ※1 200 ns

※1 下記 CCD 等価負荷を参照

※2 7 ページのタイミング波形を参照

V1(3値)

V2(2値)

V4(2値)

V3(2値)

SHT

2000pF 2000pF

1000pF

3000pF 3000pF

1000pF 1600pF

外形図

unit:mm (typ) 3322

SIDE VIEW

SIDE VIEW

BOTTOM VIEW TOP VIEW

3.5

0.25

0.83

3.5 0.4

(0.035)

0.5 (0.5) (0.125)

(C0.116)

(0.13)

1 6

24 19 18 13

12

7

SANYO : VCT24(3.5X3.5)X01

PCA01347

Pd max – Ta

0 0.8

0.36

0.07 0.4

0.2 0.15 0.6 1.0

– 20 0 20 40 60 80 100

ピン配置図

端子機能

端子No. 端子名 説明

1 VL 出力用Lo電源(－7.5V系)

2 SHT レベルシフト出力(2値VH,VL)

3 V4 レベルシフト出力(2値VM,VL)

4 V3 レベルシフト出力(3値VH,VM,VL)

5 V2 レベルシフト出力(2値VM,VL)

6 V1 レベルシフト出力(3値VH,VM,VL)

7 VM 出力用GND

8 NC

9 VH 出力用Hi電源(15V系)

10 NC

11 NC

12 XV1 V1転送パルス入力

13 XSG1 V1読み出しパルス入力

14 XV2 V2転送パルス入力

15 XV3 V3転送パルス入力

16 XSG3 V3読み出しパルス入力

17 XV4 V4転送パルス入力

18 XSHT SHTパルス入力

19 NC

1 2 3 4 5 6

7 8 9 10 11 12

18 17 16 15 14 13 24 23 22 21 20 19 VL

SHT V4 V3 V2 V1

VM NC VH NC NC XV1

XSG1 XV2 XV3 XSG3 XV4 XSHT

NC

VDD VSS

NC

NC

NC

Top view

ブロック図

論理機能表

入力 出力

XV1 XV3

XSG1 XSG3

XV2 XV4

XSHT V1

V3

V2 V4

SHT

L L X X VH X X

L H X X VM X X

H L X X VL X X

H H X X VL X X

X X L X X VM X

X X H X X VL X

X X X L X X VH

X X X H X X VL

9

6

5

7

4

3

2

1 20

12 13

14

15 16 17

18

21

30

30

30

30 Input Buffer

VDD

XV1 XSG1 XV2

XV3 XSG3

XV4

XSHT

VSS

VH

V1

V2

VM

V3

V4

SHT

VL 0.1μF

1μF 1μF Level Shift

& Output Buffer

30

PCA01349

タイミングチャート

XSG1 XSG3

VDD

VSS VDD

VSS

50% 50%

50%

TPMH

VH TTLM

90% TTML

V1 V3

10%

90%

TPLM VM

VL

10%

TPML

10%

90%

TPLM VM

VL

TPML TTLM

V2 V4

TTML

XSHT

VDD

VSS

50% 50%

10%

90%

TPLH VH

VL

TPHL TTLH

SHT

TTHL TTMH

TPHM TTHM

63.5

s 2

s

127

s

2.5

s

16.7ms 2.5

s

63.5

s 2

s

XV3 XV1

XV2

XV4

XSG1

XSG3

XSHT

XV1

XV2

XV3

XV4

0

s 0.7

s 1.4

s 2.1

s 2.8

s 3.5

s 4.2

s 4.9

s

CCD等価負荷測定タイミング波形

オーバーラップ部分拡大図
