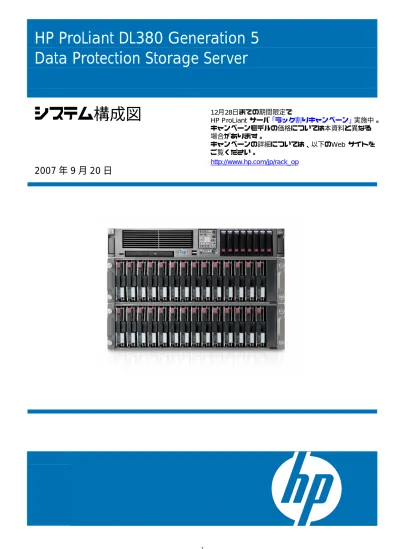

HP ProLiant DL380 Generation 5 Data Protection Storage Server システム構成図
2007 年 9 月 20 日
12月28日までの期間限定で
HP ProLiant サーバ 「ラック割りキャンペーン」 実施中。
キャンペーンモデルの価格については本資料と異なる 場合があります。
キャンペーンの詳細については、以下のWeb サイトを ご覧ください。
http://www.hp.com/jp/rack_op
O VERVIEW ProLiant DL380 G5 Data Protection Storage Server
2
(限)：在庫限定
製品名 ProLiant Data Protection Storage Server
モデル名 DPSS DL380G5 8TB R2モデル 製品番号 AE446A(限)
プロセッサタイプ デュアルコア インテルXeonプロセッサ5150 2.66GHz
標準搭載数 1P/2C プロセッサ
マルチプロセッサ対応 2P/4C
キャッシュメモリ/CPU 1×4MB L2キャッシュ
チップセット Intel 5000P (1333MHz FSB)
標準 1GB メモリ (PC2-5300
FB-DIMM DDR2-667) 最大 4GB*2
メディアドライブ 薄型DVDドライブ*3
ハードディスク
ドライブベイ 8 (2.5インチSFFホットプラグ対応SAS/SATA)
内蔵用 SmartアレイP400コントローラ(512MB BBWC付き)
(ロープロファイルPCI Express x4にスロット装着済) ディスク
コントローラ
外付け用 Smart アレイ6402/128 コントローラ
(バッテリバックアップ式 ライトキャッシュ付き、PCIスロット装着済) 標準(内蔵) 72GB(36GB SASドライブ×2、OS用RAID1)
標準(外付) 8.4TB
(MSA30SB (300GBドライブ×14)×2基、データ用RAID5)
最大(内蔵) ディスク増設不可
ディスク サブ システム
ハード ディスク ドライブ
最大(外付) ディスク増設不可
拡張バス 5(PCI Express x8(x16 コネクタ)×1、64ビット/133MHz PCI-Xスロット×2(空1)、
ロープロファイルPCI Express x4(x8コネクタ)×2(空1))
ネットワーク NC373iマルチファンクションGigabitネットワーク アダプタ×2(WOL、PXEサポート、オンボード) 外部インターフェース シリアル、キーボード、マウス、モニタ×2 (背面1、前面1)、USB 2.0×4 (背面2、前面2、内蔵1)、
RJ-45×2、iLO2リモート管理用RJ-45×1、Ultra320 SCSI*4×2
グラフィックス 1280×1024、1677万色
サーバ本体部 495W 消費電力
(100V最大構成時) エンクロージャ部/基 475W
サーバ本体部 10A (100V) / 6.1A (200V)*5 定格入力電流
エンクロージャ部/基 3.6A(110V)/1.5A(240V)*5
電源 100-132V (50Hz-60Hz) / 200-240V (50Hz-60Hz)*5
省エネ法に基づくエネルギー消費効率*1 b区分 0.0043 サーバ本体部 445×661×86mm サイズ(W×D×H)
エンクロージャ部/基 472×517×131mm
サーバ本体部 2Uラックマウント型
フォームファクタ
エンクロージャ部/基 6Uラックマウント型(3U/基)
サーバ本体部 27.22kg
重量 エンクロージャ部/基 約31kg
付属品 System Installation and Recovery DVD*6、ドキュメンテーションCD
＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。
＊2：アドバンスト メモリプロテクション機能をサポートしますが、OSの制限により最大4GBまでの認識となります。
＊3：DVD+R/RWドライブですが、書込み機能はサポートしません。
＊4：Smartアレイ6402コントローラの外部コネクタです。MSA30エンクロージャ2基はこのポートに接続しています。
＊5：100V用NEMA 5-15P電源コード6本(3.6m)、200V用C13-14電源コード(200V PDU、UPS用)6本(2本は2m、4本は3.6m)標準添付 DPSS DL380G5本体とMSA30は全て冗長電源及び冗長ファンを装備しています。
＊6：System Installation and Recovery DVDは、本体製品の標準構成でのみご利用いただけます。
製品の詳細については右記URLをご参照ください。http://www.hp.com/jp/dpss/
また、モデルや構成に応じた電源仕様は、Power Calculatorツールをご利用ください。http://h30099.www3.hp.com/configurator/powercalcs.asp
〔サーバ本体部 ストレージベイ〕
1〜2 A
ProLiant DL380G5 Data Protection Storage Server
SAS2.5
H SAS2.5
H サーバ本体(36GB 2.5” SAS×2)
MSA30(300GB Ultra320×14)
MSA30(300GB Ultra320×14)
DPSS DL380G5と2基のMSA30SBとのパッケージ
3〜8 (未使用、追加不可)
(標準搭載、OS用RAID1) A
O VERVIEW ProLiant DL380 G5 Data Protection Storage Server
製品概要
HP ProLiant DL380G5 Data Protection Storage Serverは、Microsoft System Center Data Protection Manager 2006（DPM）を使用して、Active Directory
環境下のWindowsファイル サーバ* を対象に、ほぼ連続的なデータ保護、迅速確実な復元、優れた操作性を提供するとともに、エンドユーザが簡単な
操作でデータを復元できることが可能なディスクベースのバックアップを実現するネットワーク接続ストレージ（NAS）アプライアンスです。
＊基本構成に付属のライセンスで、3台のWindowsファイル サーバを保護できます。4台以上の場合は別途ライセンスが必要になります。
DPMは、Windows Server System Managerファミリを構成する製品で、Windowsファイルサーバのディスクベースのバックアップと復元を最適化する ように設計されており、ユーザの操作ミスや装置の障害により失われたファイルデータを復元するための最も迅速で費用効率の高い手段として利用 できます。HPは、DPMについてMicrosoft社と密接に連携してきました。ProLiant Data Protection Storage Serverは、この連携に基づいて、性能と 操作性が最適化されているため、費用効率が高く実装が簡単なだけでなく、実装後すぐに効果をもたらします。
Data Protection Storage Serverは、既存のITデータ保護インフラストラクチャを補完する製品で、既存のIT環境を維持したまま組み込むことができます。
また、オプションのSCSIインタフェースやテープ バックアップ ソリューションを使用して拡張し、企業内で従来行われているバックアップ運用に 組み込んで、ディスク-ディスク-テープ(D2D2T) 構成によるデータ保護フレームワークを実現できます。
HP ProLiant DL380G5 Data Protection Storage Serverは、DL380G5 Data Protection Storage Serverおよびそれぞれ300GBのSCSIドライブをフル搭載 する2台のMSA30外付けストレージ キャビネットから成る8TBのバンドル構成で提供されます。
Data Protection Manager (DPM)とは
Data Protection Managerは、Microsoft® Windows ServerTM Systemの最も新しいメンバーで、Active Directory環境下のWindowsファイルサーバを対象に、
ディスクベースのデータ保護と復元に焦点を合わせたソフトウェアです。DPMは、Active Directory環境下のMicrosoft Windows 2000 Server、
Microsoft Windows Server 2003、およびWindows Storage Server 2003 R2と連携して、クラス最高のディスク ベース データ保護サービスを提供します。
DPMは、レプリケーション、ボリューム シャドウ･コピー･サービス インフラストラクチャ、および豊富な機能を備えるポリシー駆動のエンジンを使用 して、あらゆる規模の企業を対象に、少ないTCOで、リカバリ･インフラストラクチャの制御性能の向上、連続的保護、および迅速なデータ復元を実現 します。
製品のハイライト 迅速にデータを復元
・ディスク ベースのバックアップと復元により、消失した個々のファイルを短時間で確実に復元できます。また、エンド ユーザ復元機能により、ユーザは、自身の操作するファイルの以前の版をサーバのスナップショットから即座に復元できます。
DL380 G5ベース プラットフォームは、ホットスワップ対応パワーサプライ、リダンダント冷却ファン、スペア ディスク ドライブへのフェールオーバ、およびIntegrated Lights-Out 2 (iLO2)による管理によって、高い信頼性を実現します。
ほぼ連続的な保護
・ファイル データのバイト レベルのスナップショットを1時間ごとに作成できます。このため、日単位のバックアップと比較 して、データ消失による損害のリスクが96%も減ります。この製品は、実装と管理の簡単なアプライアンスに、
オペレーティング システム、Microsoft Data Protection Manager（DPM）ソフトウェア、および8TBの構成済みストレージを 組み込んでいます。
・ビジネス ポリシーに基づき、データのスナップショットを一定間隔でバックアップし、スナップショット間のデータを同期化 して重要なデータを保護します。バックアップ間に起こりうるデータ消失を、わずか1時間にまで抑えることができます。
最大64のスナップショットを保存できます。
迅速なバックアップ と復元
・ボリューム シャドウコピー サービス（VSS）との連携とディスクベースのバックアップと復元により、消失した個々の ファイルを短時間で復元できます。また、エンドユーザ復元機能により、ユーザは、自身の操作するファイルの以前の版を 即座に復元できます。
エンドユーザによる
ファイル復元 ・誤ってファイルを削除した場合や壊した場合に、エンドユーザが、Windows ExplorerおよびMicrosoft Officeを介して、
特定時点のファイル内容を復元できます。
高信頼性 ・HP ProLiant Storage Serverプラットフォーム、RAID構成のModular Smart Array、ディスク ベースのストレージ、および オンライン検証と管理アラート機能により、バックアップと復元の信頼性が確保されます。
既存のIT環境への 統合
・既存のテープ バックアップおよびデータ保護戦略と両立させることができます。また、Windows Server 2000、2003を実行 するActive Directory環境下のファイル サーバや、HP ProLiant Storage ServerファミリなどのWindows Storage Server 2003 R2ベース製品とも連携して動作します。また、ネットワーク スロットリングをサポートして、ネットワーク性能を最大化 します。このサーバのデータは、お客様の既存のテープ バックアップ ソフトウェアを使用してテープにバックアップでき ます。
柔軟なバックアップ スケジューリングと 検証
・個々のお客様の復元目的に合わせて、実務ファイル サーバの複製とシャドウ コピーの設定を独立して管理することができ ます。検証は、Data Protection Storage Server上のディスクにアクセスするだけで簡単に行えます。
電話サポートを バンドル
・HP Data Protection Storage Serverには、OSおよびMicrosoft Data Protection Managerソフトウェアのサポート(1年間)が 付属しています。
O VERVIEW ProLiant DL380 G5 Data Protection Storage Server
4
HP ProLiant Data Protection Server を利用する際の基本的なシステム構成
テープ バックアップ装置との連携 Windows Server標準バックアップまたは バックアップ ソフトウェアを使用 Active Directory
・Windows Server 2003
・Windows 2000 Server SP4以降 スキーマの変更が有効であること （エンドユーザー回復の使用時）
保護対象のファイル サーバ
各ファイルサーバにDPMファイルエージェントをインストールすることで、DPMの保護対象となります。
・Windows Server 2003 SP1以降
・Windows Storage Server 2003 SP1以降
・Windows 2000 Server SP4および、更新プログラム894608またはSRP1(セキュリティ ロールアップパッケージ1)が適用されている 以下のファイル サーバは保護対象にできません。
・クラスタ化されたファイル サーバ*
・大文字と小文字を区別するファイル サーバ
・64ビットOSを実行しているファイル サーバ*
・Active Directoryで管理されていないサーバ
＊：Data Protection Manager 2006(DPM 2006) SP1を適用することで対応可能 DPSS
DPSSに、他のアプリケーションはインストールできません。
例えば、ドメインコンローラやアプリケーション サーバとの 併用はできません。
クライアントPC利用時の注意 エンドユーザー回復機能を利用する 場合には、Windows XP SP2以降が 必要です。
O ProLiant DL380 G5 Data Protection Storage Server VERVIEW ProLiant DL380 G5 Data Protection Storage Server
システム構成図
2007 年 9 月現在
プロセッサ
◆システムボードのプロセッサ ソケットおよびPPMスロットへ インストール
◆最大2基搭載可能(標準搭載含む) Xeon 5150 2.66GHz 1x4MB L2 Dual Core
プロセッサオプションキット 418323-B21 134,000円 (税込 140,700円)
◆DPSS DL380G5 8TBモデルは、目安としてWindowsファイル サーバ上の約5TB* のファイル データを保護可能です。
＊保護対象のファイルデータの変化率を10%と想定し、RAID構成による容量のオーバヘッド、OS、DPM 2006やスナップショットなどの オーバヘッドを考慮した概算容量です。
◆Data Protection Storage Serverには、3サーバ分のData Protection Managementライセンス（DPML）が付属します。
これにより、Data Protection Storage Serverは標準で3台のファイル サーバを保護することができます。
ライセンスの追加については、ソフトウェアの項をご参照ください。
◆ラックマウント型です。別途ラックをご用意ください。(システム構成図ラックオプション編をご参照ください。)
◆システムユニットにキーボード、マウスは含まれません。キーボード、マウスを直接接続するか、リモートデスクトップ接続にて操作するか、
またはIntegrated Lights-Out 2 (iLO2)のポートを使用してアクセスできます。
◆キーボード、マウスオプションに関しては、システム構成図ラックオプション編をご参照ください。
◆サーバ本体に標準添付のラックレールは、四角穴および丸穴キャビネット対応の長さ調節可能な(61-91cm)スライド式のユニバーサル ラック レールです。
◆ディスクエンクロージャには、ラック10000/9000シリーズ、HP racksystem/eに対応した四角穴・丸穴対応の長さ調節可能な(70-73.8cm) ユニバーサルラックマウントレールキットが標準添付されています(オプションで四角穴・丸穴対応の長さ調節可能な(62.7-73.7cm) ラックレールキットを用意しています)。
◆NAS 用OS(Microsoft Windows Storage Server 2003 Release 2 Standard Edition)とData Protection Manager 2006を採用しています。
◆OSのロケール設定により日本語データ/ファイルの使用が可能となります。
◆System Installation and Recovery DVDは、本体製品の標準構成でのみご利用いただけます。
ProLiant Data Protection Storage Server (8U) DPSS DL380G5 8TB R2 モデル AE446A 4,500,000 円
(税込4,725,000円)◆出荷時のディスク構成
・内蔵ドライブ構成 論理
ドライブ RAIDレベル サイズ/アロケーション 目的
1 RAID1 物理ドライブ0､1にわたって15GB OS用
2 RAID1 物理ドライブ0､1にわたって5GB リストア用(消去しないで下さい)
・MSA30 1台あたりのドライブ構成 論理
ドライブ RAIDレベル サイズ/アロケーション 目的
1 RAID5 約2TB データ用
2 RAID5 約1.6TB データ用
・もう1台のMSA30も同様に構成済
・MSA30ごとに1つのホットスペアドライブを設定済
＊在庫限定
ProLiant DL380 G5 Data Protection Storage Server
6
メモリ
1GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x512MB) 397409-B21 40,000円 (税込 42,000円)
2GB PC2-5300 FB-DIMM DDR2-667 メモリ キット (2x1GB) 397411-B21 80,000円 (税込 84,000円)
＊デュアルランクメモリ
◆各メモリキットは混在可能です。
◆メモリキットは2枚1組で各バンクごとにインストールしてください。
◆DPSS DL380 G5は次のアドバンスト メモリプロテクションをサポートします。
・アドバンスト ECC メモリ
・オンライン スペア メモリ(ブランチ毎に2ランク分のスペアメモリ)
・ミラーメモリ
◆デュアルランクメモリは1つのDIMMのスペースに2つのDIMMコンポーネントを配置して、メモリ密度を改善する技術を採用したメモリです。
詳細は以下を参照ください。
メモリテクノロジの進化：システムメモリ テクノロジの概要 技術概要、第4版(P.3) http://www.compaq.co.jp/products/servers/proliant/whitepaper/wp034_050501/index.html
◆OSにより最大メモリ容量に制限があります(4GBまで) 。
◆メモリの構成方法、要件は以下になります。
メモリ構成方法
ブランチ0 ブランチ1 構成 バンクA
1A、3A
バンクC 2C、4C
バンクB 5B、7B
バンクD 6D、8D
1 ○ ― ― ―
2 ○ ― ○ ―
3 ○ ○ ○ ―
ア ド バ ン ス ト ECC メモリ
4 ○ ○ ○ ○
1* ○ ― ― ―
2 ○ ○ ― ―
オ ン ラ イ ン ス ペ ア メモリ
3 ○ ○ ○ ○
1 ○ ― ○ ―
ミラーメモリ
2 ○ ○ ○ ○
構成要件
・オンライン スペア メモリ
構成1*のバンクAだけを使用する場合はバンクA全体にデュアルランクを取り付ける必要があります。
各ブランチ内(バンクAとC または バンクBとD)は同じメモリキットを取り付ける必要があります。
・ミラーメモリ
バンクAとBは同じメモリキットを取り付ける必要があります。
バンクCとDに取り付ける場合も同じメモリキットを取り付ける必要があります。
＊標準搭載、シングルランクメモリ
ProLiant DL380G5 Data Protection Storage Server
SCSI アダプタ ソフトウェア
◆SCSIアダプタにSCSIケーブルは含まれません。アダプタ、ドライブに対応したケーブルが必要です。
VHDCI 単体テープドライブ編
テープオートローダ編 テープライブラリ編
PCI-X バス対応 SCSI アダプタ
シングルチャネル64bit/133MHz Ultra320 SCSIアダプタ G2 374654-B21 16,000円 (税込 16,800円)
＊標準構成にWindowsファイル サーバ3台分のDPMライセンスが付属
＊3台を超えるWindowsファイル サーバを保護する場合、4台目から１サーバにつき１個必要 DPMライセンス 1サーバエージェント
403557-B21 28,000円 (税込 29,400円)
DPM ライセンス
アレイコントローラ
PCI Express スロット対応 アレイコントローラ
内蔵ディスク (標準搭載)
SAS2.5
H SAS2.5
＊標準搭載(ロープロファイル スロットに搭載) H
＊ロープロファイルスロット専用(PCI Express x4) カード
＊SAS/SATA対応、x4ワイドSASポート×2
＊512MBリード/ライトキャッシュ
Smartアレイ P400コントローラ(512MB BBWC付き)
標準搭載コントローラ
MSA30 (2基標準装備)
＊PCI-Xスロットに装着済
＊Ultra320 SCSI対応、デュアルチャネル(内部接続用コネクタ×2、外部コネクタVHDCI×2)
＊バッテリ バックアップ式ライト キャッシュ標準装備
＊64ビット/133MHz PCI-Xバス対応
＊128MBリード/ライトキャッシュ
＊内部接続用のオプションデバイスはありません。
Smartアレイ 6402/128コントローラ (バッテリ バックアップ式ライトキャッシュ付き)
PCI-X バス対応 アレイコントローラ(外部接続用)
H H
SCSI
H H
SCSI VHDCI
DAT SCSI
LTO SCSI
LTO SCSI
DAT SCSI
LTO SCSI
ProLiant DL380 G5 Data Protection Storage Server
8
ハードディスクドライブ
SAS2.5 H SAS2.5H
SFF SAS ホットプラグ対応ハードディスクドライブ
＊標準搭載 Smartアレイ
P400コントローラ 接続
ホットプラグ対応 SFF SAS/SATAドライブケージ
36GBホットプラグ対応 10krpm 2.5” SASハードディスクドライブ
SFF SAS 対応ドライブ 外付けストレージ
Modular Smart Array 30
(Ultra320 SCSI ユニバーサルディスク ドライブ対応)
◆1基のMSA30に300GBホットプラグ対応 10krpmユニバーサルディスクドライブを14台搭載済みです。
◆Ultra320 SCSI仕様
◆ラックマウント型Modular Smart Array 30には、ラック10000/5000シリーズ、HP racksystem/eに対応した四角穴・丸穴対応の長さ調節可能な (70-73.8cm)ユニバーサルラックマウントレールキットが標準添付されています。
他社製ラックをご利用の際は、オプションの四角穴・丸穴対応の長さ調節可能な(62.7-73.7cm)ラックレールキット(313877-B21)もご利用いただけます。
詳細はラックオプションの項をご参照下さい。
◆1基のMSA30に100V用NEMA5-15P電源コード、200V用C13-14電源コード(200V PDU、UPS用)各2本標準添付
◆1フィートは約30cm アレイ
コントローラ 接続
＊本パッケージに2基標準装備
＊シングルバス仕様(14スロット×1チャネル)
＊リダンダントパワーサプライ、リダンダントファン標準搭載 Modular Smart Array 30 SB(3U)
ホットプラグ対応SCSI ハードディスクドライブ
(標準搭載) VHDCI/VHDCI SCSIケーブル
(12フィート)
＊MSA30 SB1基に1本標準添付
VHDCI VHDCI
H H
SCSI
H H
SCSI
SCSI3.5
H SCSI3.5
H
ホットプラグ対応 SCSI ハードディスクドライブ
◆サーバ本体やMSA30へハードディスクを追加することはできません。
Ultra320 SCSI 対応ドライブ
H H
SCSI
H H
SCSI 300GBホットプラグ対応 10krpmユニバーサルディスクドライブ
(Ultra320 SCSI、1インチハイト)
＊MSA30 1基あたりに14台標準搭載(データ用、RAID5設定済) MSA30
エンクロージャ
＊サーバ本体に2台標準搭載(OS用、RAID1設定済) SCSI3.5
H SCSI3.5
H
ProLiant DL380G5 Data Protection Storage Server
ネットワークカード
イーサネット(10Base-T, 100Base-TX, 1000Base-T)
イーサネット(10Base-T, 100Base-TX, 1000Base-T)
PCI Express バス対応 ネットワークカード
＊在庫限定
＊PCI Express x1スロット対応アダプタ
イーサネット(10Base-T, 100Base-TX, 1000Base-T)
イーサネット(1000Base-SX) NC373F PCI Express マルチファンクション Gigabit
サーバ アダプタ 394793-B21 88,000円 (税込 92,400円)
＊PCI Express x4スロット対応アダプタ
＊TOE対応、RDMA機能は未対応
＊マルチファンクション機能にはサーバ搭載メモリの要求があります。詳細は下のコメントをご確認ください。
＊LCコネクタ
＊PCI Express x4スロット対応アダプタ
＊TOE対応、RDMA機能は未対応
＊マルチファンクション機能にはサーバ搭載メモリの要求があります。詳細は下のコメントをご確認ください。
NC380T デュアルポート PCI Express マルチファンクション Gigabitサーバ アダプタ
394795-B21 50,000円 (税込 52,500円) NC320T PCI Express Gigabitサーバ アダプタ
367047-B21 22,000円 (税込 23,100円) オンボード NC373iマルチファンクション Gigabit
ネットワーク アダプタ
＊TOE対応、RDMA機能は未対応
＊マルチファンクション機能にはサーバ搭載メモリの要求があります。詳細は下のコメントをご確認ください。
◆マルチファンクションNICのマルチファンクション機能の使用には、サーバに搭載する総メモリの必要条件があります。
マルチファンクション機能を使用する場合、以下の条件にあったメモリ総容量を搭載してください。
1ポート使用の場合512MB以上、2-8ポート使用の場合1GB以上、9ポート以上使用の場合2GB以上。
ProLiant DL380 G5 Data Protection Storage Server
10
◆PCI-Xは従来のPCIとの下位互換性があるため、インストールされるアダプタのタイプによりPCIとPCI-Xのモードを自動的に切り替えます。
◆NICのチーミング構成(ロードバランシング(SLB、TLB)、リダンダント構成)は、サーバに標準装備のNICを含め掲載されているイーサネットNICの 10、100または1000 Base-xxどうしの組み合わせで可能です。(リダンダント構成は異なる速度の組み合わせも可能です)
チーミング構成については以下のURLも参考にしてください。
http://h50146.www5.hp.com/products/servers/proliant/support/support_02/support02_03_02.html
PCI バス対応 ネットワークカード
イーサネット(10Base-T, 100Base-TX, 1000Base-T) NC1020 Gigabitサーバ アダプタ
353377-B21 11,000円 (税込 11,550円)
＊在庫限定
＊32ビット33/66MHz PCIバス対応
イーサネット(10Base-T, 100Base-TX, 1000Base-T) NC150T PCI 4ポートスイッチ内蔵 Gigabitサーバ アダプタ
367132-B21 22,000円 (税込 23,100円)
＊32ビット33/66MHz PCIバス対応
＊1枚のカード上にGigabit対応の4ポートスイッチとPCI Gigabit NICを統合したアダプタ
＊外部スイッチを用意することなく、小規模なLAN構築が可能
＊NICチーミングのSLBはサポートされません。
PCI-X バス対応ネットワークカード
イーサネット(10Base-T, 100Base-TX, 1000Base-T) NC7771 PCI-X Gigabitサーバ アダプタ
290563-B21 22,000円 (税込 23,100円)
イーサネット(10Base-T, 100Base-TX, 1000Base-T) NC7170 デュアルポート PCI-X Gigabitサーバ アダプタ
313881-B21 34,000円 (税込 35,700円)
イーサネット(1000Base-SX) NC310F PCI-X Gigabitサーバ アダプタ1000-SX
368169-B21 84,000円 (税込 88,200円)
＊在庫限定
＊LCコネクタ
◆PCI-Xバス対応ネットワークカードは、64ビット/133MHz PCI-Xバス対応です。
イーサネット(10Base-T, 100Base-TX, 1000Base-T) NC340T 4ポート PCI-X Gigabitサーバ アダプタ
391661-B21 70,000円 (税込 73,500円)
＊在庫限定
ProLiant DL380G5 Data Protection Storage Server
サーバマネージメント
＊オンボード
＊RJ-45マネージメントポートを標準装備
＊iLO2の標準機能には、仮想テキストコンソール、仮想電源ボタン、仮想インジケータなどがあります。
標準装備のIntegrated Lights-Out (iLO) Advanced Packにより拡張機能の仮想グラフィックと仮想FD/CD機能が 利用可能となります。
Integrated Lights-Out 2 (iLO2)
Integrated Lights-Out (iLO) Advanced Pack
＊標準装備
＊Integrated Lights-Out2(iLO2)の機能拡張するためのライセンス キー (サーバ1台分)
電源
＊ホットプラグ対応
＊サーバ本体に標準装備
リダンダントパワーサプライ
＊入力：IEC 14、出力：IEC C13
＊約3mの200V PDU、UPS接続用電源コード C13-14電源ケーブル(10フィート) 142257-003 2,000円 (税込 2,100円)
電源ケーブル
◆Integrated Lights-Out 2はリモートコンソール機能により、標準的なブラウザを使用してネットワーク クライアントからリモートでサーバの グラフィカルな制御が行えます。サーバ本体やOSの状態に依存することなく、管理者のデスクトップからキーボード/マウスを使用したサーバの 操作を行うことが可能です。
◆RASサーバ等を経由して遠隔サーバの管理も可能
◆サーバの電源投入、切断、再起動をはじめファームウェアのアップデートや、仮想デバイスによるオペレーティングシステムのインストールの制御、
トラブルシューティング機能などの実行が可能です｡
◆iLO製品の詳細については以下のURLを参照ください。
http://www.hp.com/jp/servers/ilo
◆ProLiantサーバ管理ツールについて詳しくは下記URLを参照してください。
http://www.hp.com/jp/servers/proliantessentials
◆HP ProLiant サーバの管理ソフトウェアであるHP ProLiant Essentialsの中から、SIM, iLO, RDPを中心にご紹介する「速習！HP ProLiant Essentials 管理ソフトウェア入門〜前編」コースがあります。詳しくは下記URLを参照してください。
http://h50146.www5.hp.com/services/education/teiki/seihin/YS61311.html
◆MSA30、エンクロージャについては、外付けストレージの項目を参照してください。
＊入力：IEC 14、出力：IEC C13
＊2mの200V PDU、UPS接続用電源コード
＊冗長電源時の色分け用コード
C13-14 電源ケーブル (2m、グレー) AF573A 4,000円 (税込 4,200円)
ProLiant DL380 G5 Data Protection Storage Server
12
サービス
標準時間ProLiant Storage Server用 U7986E 100,000円 (税込 105,000円)
スタートアップサービス
◆スタートアップサービスは、必要に応じて追加してください。出張料金はスタートアップサービスに含まれます。
◆平日(月〜金：8:45〜17:30)以外にサービス実施を希望される場合、時間外作業料金が必要です。別途お問い合せください。
◆スタートアップサービスの主な作業内容は以下のとおりです。
−ProLiant Data Protection Storage Server製品本体のインストレーション、および本体と同時購入された内蔵用オプション製品の本体への組み込み*1
−製品にプリインストレーションされている基本ソフトウェアに対するネットワーク設定
−Integrated Lights-Out(iLO)設定作業
・Integrated Lights-Ou(iLO)に対するネットワーク設定 ・Integrated Lights-Ou(iLO)Advancedパックの適用作業
−Data Protection Manager(DPM)Mini-Setup実施
−ProLiant Data Protection Storage Serverとバックアップ対象ファイルサーバ*2との接続作業
・バックアップ対象ファイルサーバの基本ソフトウェアに対してData Protection Managerエージェント インストールに必要なパッチ適用 ・バックアップ対象ファイルサーバに対してData Protection Managerエージェントのインストール
・バックアップ対象ファイルサーバに対してバックアップ動作確認用途のファイルサービス作成*2
−ProLiant Data Protection Storage Server保護グループ作成*3
◆DPSS DL380 G5の外部装置(テープ装置)には、各製品用スタートアップサービスが必要です。
◆本サービスは新規製品導入を対象としています。運用を考慮したカスタマイズ環境構築は本サービスとは別途に計画・準備をお願いします。
◆ネットワークアドレス等、各種設定項目はあらかじめお客様にて設計準備いただきます。日本ヒューレット・パッカードはその設定情報を基に 作業を展開します。
◆DPSS DL380 G5 1台につき上記スタートアップサービスが1つ必要です。
◆DPSS DL380 G5の製品ユニットにキーボードマウスが添付されておりませんが、作業時には必要になりますのであらかじめご用意願います。
＊1：データ領域用ディスクに対しては製品出荷時標準構成を使用します。出荷時標準構成からの変更は本サービス対象外とします。
＊2：バックアップ対象ファイルサーバは、ハードウェア設置及びOSインストールが完了しておりかつProLiant Data Protection Storage Serverの 設置場所と同一フロアに設置され同一LANおよび同一Windows Active Directoryドメインにて接続されるサーバを3台まで本サービス対象 とします。
＊3：バックアップ対象ファイルサーバへのファイルサービス作成およびProLiant Data Protection Storage Server保護グループ作成は動作確認目的 としてのHP作業者任意内容にて実施とします。お客様指定内容は本サービス対象外とします。
ProLiant DL380G5 Data Protection Storage Server
保証アップグレード
＊ハードウェア部分に対するサポート
・標準保証の内容を3〜5年間のハードウェアオンサイト 4時間対応24x7にアップグレード(内蔵オプションと19インチ以下CRT/TFTモニタ および接続されるHP製UPS含む)
・受付/障害診断時間：24時間(年中無休)
・オンサイト作業：原則4時間対応
＊ソフトウェア部分に対するサポート
・電話による技術支援：24時間(年中無休)
HP Care Pack サポートプラス 24
◆HP Care Packサポートプラスの料金に含まれるサービス範囲は、本体、本体筺体に内蔵されるオプション製品の他、19インチ以下のCRT/TFTモニタ、
接続されるHP製UPSおよびソフトウェアとなります。
◆外付けオプション製品についてはシステム構成図単体テープドライブ編、テープオートローダ編、ラックオプション編を参照してください。
◆お客様登録申請はハードウェア製品本体購入から10日以内に完了していただく必要があります。
◆本サービスの提供期間は製品本体ご購入日より数えて3、4、5年間となります。(製品本体ご購入日が保証開始日となります)
◆オンサイトサービスのご提供地域および応答時間に関しては地理的制限等があります。
また、原則としてオンサイト作業がご提供できる地域は、弊社が定めております離島などサービス拠点から遠隔地への出張とならない場合のみと 限らせていただきます。対象地域の詳細は下記URLを参照してください。
http://h50087.www5.hp.com/support/area/index.asp?service=iss HP Care Packサポートプラス
3年 DL380 Data Protection Storage Server用 UD431E 317,000円 (税込 332,850円)
＊HP Care Packサポートプラスは、ハードウェアオンサイトとソフトウェアサポートをパッケージにしたサービス商品です。
＊ハードウェア部分に対するサポート
・標準保証の内容を3〜5年間のハードウェアオンサイト 4時間対応 標準時間にアップグレード(内蔵オプションと19インチ以下CRT/TFTモニタ および接続されるHP製UPS含む)
・受付/障害診断時間：月曜日〜金曜日 8:45−17:30(祝日および年末年始を除く)
・オンサイト作業：17:30までに電話を受けた案件は原則4時間対応
＊ソフトウェア部分に対するサポート
・電話による技術支援：月曜日〜金曜日 8:45−17:30(祝日および年末年始を除く)
HP Care Pack サポートプラス
HP Care Pack サポートプラス24 3年 DL380 Data Protection Storage Server用
UD432E 622,000円 (税込 653,100円) HP Care Packサポートプラス 4年 DL380 Data Protection Storage Server用
UH431E 590,000円 (税込 619,500円)
HP Care Packサポートプラス 5年 DL380 Data Protection Storage Server用
UH433E 869,000円 (税込 912,450円)
HP Care Pack サポートプラス24 4年 DL380 Data Protection Storage Server用
UH432E 986,000円 (税込 1,035,300円)
HP Care Pack サポートプラス24 5年 DL380 Data Protection Storage Server用
UH434E 1,363,000円 (税込 1,431,150円)
標準保証：
◆ハードウェア標準保証は、3年間翌日オンサイトサービスです。
修理受付時間、診断サービス提供時間、オンサイト提供時間は、月曜日〜金曜日9:00−17:00(祝日および年末年始を除く)となります。
◆ソフトウェア標準保証は、1年間のソフトウェアテクニカルサポートとソフトウェア製品およびマニュアルの更新です。
◆緊急性の高いサポート対応をご希望の場合には、HP Care Packを以下よりご購入ください。
HP Care Pack
サポートプラス / サポートプラス 24 ProLiant Storage Server 用、
HP AiO 用
最大 1 年以上お得！ キャンペーン 実施中
詳しくは以下の Web サイトをご覧ください。
http://www.hp.com/jp/carepack_campaign05
ProLiant DL380 G5 Data Protection Storage Server
14
ProLiant Data Protection Storage Server DPSS DL380G5 8TB R2モデル
標準メモリ
1GB メモリ キット(PC2-5300 FB-DIMM DDR2-667、2×512MB)がインストールされています。
(512MB FB-DIMM × 2)
スロット 1A 2C 3A 4C 5B 6D 7B 8D 標準1GB 512MB 512MB
標準メモリにオプションのメモリを追加した場合
オプションのメモリキットを追加すると、最大 4GB までのメモリを搭載できます。
(WSS2003SE 上では 4GB までとなります。)
スロット 1A 2C 3A 4C 5B 6D 7B 8D 4GB 512MB 512MB 512MB 512MB 1GB 1GB
注：この図はアドバンスド ECCメモリ時の構成です。
可能なメモリ構成すべてを表したものではありません。
オンラインスペアメモリ、ミラーメモリの構成方法はメモリの箇所を参照してください。
日本ヒューレット・パッカードが提供するメモリオプションは以下のとおりです：
・1GB PC2-5300 FB-DIMM DDR2-667メモリ キット(2×512MB) 397409-B21
・2GB PC2-5300 FB-DIMM DDR2-667メモリ キット(2×1GB) 397411-B21
