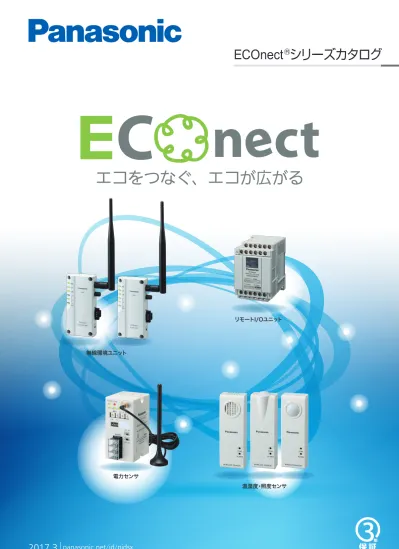

ECOnect®シリーズカタログ

温湿度・照度センサ

リモートI/Oユニット

無線環境ユニット

電力センサ

ECOnect

シリーズカタログ

panasonic.net/id/pidsx

2017.3

エコネ博士

シリーズは、パナソニックが提唱する省エネ支援機器ネットワークです。

省エネはもちろん、快適空間をより簡単に実現します。

障害物に強く、長距離伝送が可能な920MHz帯無線通信を採用していますので、

オフィスや店舗だけでなく、工場や学校・病院などさまざまな場所で使用できます。

エネルギーの「見える化」から「最適制御」へ。お客様に合ったシステムをご提案します。

屋外対応

安定通信

920MHz

見える化

［ 監 視 ］

減らす化

［ 制 御 ］

選べるアンテナ

3種類

湿度

温度

電力

照度

約1,000m

約1,000m

約200m

電池寿命

約10年

※ ※送信間隔：１０分、２５℃、  電波環境が良好な状態にて もっと進化さ せたいなあ。 大変そうだな……。 アウト変更にもすぐ 対 応できるし、設 置 工事費も大幅に削減 できるんですよ。 無線かぁ…。 それって本当に 大丈夫？

線通信を採用しているから、障害

物があっても長距離を安定して通

信するのよ。

＊詳しくはP4「920MHz帯」

EcoLogiX

と組

み 合 わ せ れ ば 、

快適に電力使用

量を削減できる

のよーっ！

920MHz これで

省エネは安心だ。

2

エコネ博士

シリーズは、パナソニックが提唱する省エネ支援機器ネットワークです。

省エネはもちろん、快適空間をより簡単に実現します。

障害物に強く、長距離伝送が可能な920MHz帯無線通信を採用していますので、

オフィスや店舗だけでなく、工場や学校・病院などさまざまな場所で使用できます。

エネルギーの「見える化」から「最適制御」へ。お客様に合ったシステムをご提案します。

屋外対応

安定通信

920MHz

見える化

［ 監 視 ］

減らす化

［ 制 御 ］

選べるアンテナ

3種類

湿度

温度

電力

照度

約1,000m

約1,000m

約200m

電池寿命

約10年

※ ※送信間隔：１０分、２５℃、  電波環境が良好な状態にて もっと進化さ せたいなあ。 大変そうだな……。 アウト変更にもすぐ 対 応できるし、設 置 工事費も大幅に削減 できるんですよ。 無線かぁ…。 それって本当に 大丈夫？

線通信を採用しているから、障害

物があっても長距離を安定して通

信するのよ。

＊詳しくはP4「920MHz帯」

EcoLogiX

と組

み 合 わ せ れ ば 、

快適に電力使用

量を削減できる

のよーっ！

920MHz これで

省エネは安心だ。

3

遠くまで、確実に！

920MHz帯でつながりやすいから

安心して使えるわ！

設定・設置がかんたん！

Stable Communications

回折性に優れているので、

フロア間の無線通信も可能。

ルーフトップアンテナ使用により

屋外設置にも対応。

920MHz帯とは？

2012年7月から、ISMバンドとして割り当てられた

周波数帯域に、920MHz帯が加わりました。

産業・科学・医療用途として免許不要で

使用可能なだけではなく、

無線LANを使用する2.4GHz帯では

問題になっていた電波干渉も少なく、

安定した通信を実現します。

920MHz帯無線通信により、安定した無線通信を可能にします。

従来の無線機には必要だった

通信経路も設定しなくていいの？

ディップスイッチで相線式とCT、

ロータリスイッチで局番などを設定します。

通信遮断時は自動的に

別経路を選択

無線環境センサの設定

無線通信距離の比較

電力センサ

温湿度・照度センサ

無線環境ユニットの設定

●専用ソフトを使用してパソコン上で設定します。電波強度や

 電波干渉のテストもパソコンで行うことができます。

●プログラミングのいらない選択式なので

 初心者でも安心してご使用できます。

通信経路は自動で選択されるので設定時間の短縮ができます。

安定通信 簡単設置

_{Easy Installation}

マルチホップ技術により、通信経路を自動で構築します。万が一通信が途絶えた時も、

自動的に別経路を選択するので安心です。電力センサには、中継機能が装備されています。

約1,000m

※

250m

100m

920MHz

2.4GHz

429MHz

従来品 ※見通しの良い直線距離にて

通信遮断

電力センサ

温湿度・照度

センサ

子機

子機

親機

子機

通信経路を

変更

※手動での経路設定も可能です。

●アンテナ部耐水構造

●強力磁石で簡単固定

4

遠くまで、確実に！

920MHz帯でつながりやすいから

安心して使えるわ！

設定・設置がかんたん！

Stable Communications

回折性に優れているので、

フロア間の無線通信も可能。

ルーフトップアンテナ使用により

屋外設置にも対応。

920MHz帯とは？

2012年7月から、ISMバンドとして割り当てられた

周波数帯域に、920MHz帯が加わりました。

産業・科学・医療用途として免許不要で

使用可能なだけではなく、

無線LANを使用する2.4GHz帯では

問題になっていた電波干渉も少なく、

安定した通信を実現します。

920MHz帯無線通信により、安定した無線通信を可能にします。

従来の無線機には必要だった

通信経路も設定しなくていいの？

ディップスイッチで相線式とCT、

ロータリスイッチで局番などを設定します。

通信遮断時は自動的に

別経路を選択

無線環境センサの設定

無線通信距離の比較

電力センサ

温湿度・照度センサ

無線環境ユニットの設定

●専用ソフトを使用してパソコン上で設定します。電波強度や

 電波干渉のテストもパソコンで行うことができます。

●プログラミングのいらない選択式なので

 初心者でも安心してご使用できます。

通信経路は自動で選択されるので設定時間の短縮ができます。

安定通信 簡単設置

_{Easy Installation}

マルチホップ技術により、通信経路を自動で構築します。万が一通信が途絶えた時も、

自動的に別経路を選択するので安心です。電力センサには、中継機能が装備されています。

約1,000m

※

250m

100m

920MHz

2.4GHz

429MHz

従来品 ※見通しの良い直線距離にて

通信遮断

電力センサ

温湿度・照度

センサ

子機

子機

親機

子機

通信経路を

変更

※手動での経路設定も可能です。

●アンテナ部耐水構造

●強力磁石で簡単固定

5

エネルギーの

「見える化」をかんたんに！

「減らす化」を快適に！

エネルギーの

簡単に設置できるだけでなく、

「見える化」も

無償のソフトで簡単にできるのね！

Visualization of Energy

自動で電力を

削減できるなんてすごい！

「見える化」したエネルギーを最適に制御して、快適を保持しながら省エネを実現します。

負荷をグルーピングしてサイクリック（輪番）制御することで、全体の電気使用量を削減したり、

季節や時間、天候に合わせた制御をすることもできます。

空調の制御だけを行うと場所によって温度のバラつきが出てしまい、不快な環境となることがありますが、

ECOnectは実際の温湿度や照度を計測することで最適な環境づくりに貢献します。

電力との相関も、無償の見える化ソフト「KW Watcher」で簡単に把握できます。

昼休みや夜間などの不要な空調や照明を改善することにもつながり、お得に省エネを実現します。

見える化 減らす化

_{Automatic Controls of Energy}

特長

サイクリック（輪番）制御

スケジュール（時間）制御

デマンド警報制御（環境パラメータ機能装備）

温湿度や照度、電力を計測

温湿度や照度、電力を計測

「見える化」

空調 電力 設備 電力 温湿度 照度

「見える化」 ＋ 「減らす化」

空調 電力 設備 電力 照度 温湿度 _照明 空調 リモートI/O ユニット コントロールユニット ELC1 Data Logger Light

（DLL） 温湿度・照度センサ 温湿度・照度センサ 電力センサ 電力センサ RS485 空調1 ON OFF ON ON グルーピングした負荷を輪番式に制御することで 全体の使用電力を削減します 時間を設定して、エリアごとに電力をオフすることで 全体の使用電力を削減します

改正省エネ法の定期報告も容易！

  ●見える化ソフト「KW Watcher」が  2014年4月施行の改正省エネ法に  対応しました。   ●夏期（7∼9月）と冬期（12∼3月）の  8∼22時の原単位を1.3倍にした電気需要  平準化評価原単位のグラフを表示できます。 空調2 ON ON OFF ON 空調3 ON ON ON OFF 店舗 21：00 22：00 23：00 ON OFF バック ヤード ON OFF 事務所 ON OFF 12 9 10 11 契約デマンド 警報レベル3 警報レベル2 警報レベル1 使用電力量

省エネ

快適性

RS485 LAN PC

夜間の

消し忘れを発見！

快適なので空調をすぐに停止 できる限り快適性を保持 気温28度以上のとき 気温28度以下のとき ※デマンド監視のシステムに無線機器をご使用の場合、電波環境やコントロールユニット ELC1の設定条件により通信エラーが発生し、スキャンタイムが大きく遅れる恐れがあります。  そのため、デマンド監視に不都合（契約電力超過等）が生じる恐れがありますので、運用前に実際の接続環境による評価を十分に行ってください。 ※コントロールユニット ELC1で計算したデマンド値および警報状態はデマンド値の超過抑制を保証するものではありません。 無線環境ユニット ENR1 無線環境ユニット ENR1

設備導入の翌月から

契約電力の引き下げが可能になる場合があります。

システムを導入し、契約電力の変更を電力会社に 申請することができます。（1回限り） システムを導入 契約電力が下がる （月） 470kW 450kW 8 7 5 6 9 1011 12 1 2 3 4 5 6 7 8 9 420kW 490kW ※東京電力 高圧業務用電力（契約電力500kW未満）の場合。（2016年11月現在）  その他の電力会社をご利用の場合はご利用の電力会社にご確認ください。 6

エネルギーの

「見える化」をかんたんに！

「減らす化」を快適に！

エネルギーの

簡単に設置できるだけでなく、

「見える化」も

無償のソフトで簡単にできるのね！

Visualization of Energy

自動で電力を

削減できるなんてすごい！

「見える化」したエネルギーを最適に制御して、快適を保持しながら省エネを実現します。

負荷をグルーピングしてサイクリック（輪番）制御することで、全体の電気使用量を削減したり、

季節や時間、天候に合わせた制御をすることもできます。

空調の制御だけを行うと場所によって温度のバラつきが出てしまい、不快な環境となることがありますが、

ECOnectは実際の温湿度や照度を計測することで最適な環境づくりに貢献します。

電力との相関も、無償の見える化ソフト「KW Watcher」で簡単に把握できます。

昼休みや夜間などの不要な空調や照明を改善することにもつながり、お得に省エネを実現します。

見える化 減らす化

_{Automatic Controls of Energy}

特長

サイクリック（輪番）制御

スケジュール（時間）制御

デマンド警報制御（環境パラメータ機能装備）

温湿度や照度、電力を計測

温湿度や照度、電力を計測

「見える化」

空調 電力 設備 電力 温湿度 照度

「見える化」 ＋ 「減らす化」

空調 電力 設備 電力 照度 温湿度 _照明 空調 リモートI/O ユニット コントロールユニット ELC1 Data Logger Light

（DLL） 温湿度・照度センサ 温湿度・照度センサ 電力センサ 電力センサ RS485 空調1 ON OFF ON ON グルーピングした負荷を輪番式に制御することで 全体の使用電力を削減します 時間を設定して、エリアごとに電力をオフすることで 全体の使用電力を削減します

改正省エネ法の定期報告も容易！

  ●見える化ソフト「KW Watcher」が  2014年4月施行の改正省エネ法に  対応しました。   ●夏期（7∼9月）と冬期（12∼3月）の  8∼22時の原単位を1.3倍にした電気需要  平準化評価原単位のグラフを表示できます。 空調2 ON ON OFF ON 空調3 ON ON ON OFF 店舗 21：00 22：00 23：00 ON OFF バック ヤード ON OFF 事務所 ON OFF 12 9 10 11 契約デマンド 警報レベル3 警報レベル2 警報レベル1 使用電力量

省エネ

快適性

RS485 LAN PC

夜間の

消し忘れを発見！

快適なので空調をすぐに停止 できる限り快適性を保持 気温28度以上のとき 気温28度以下のとき ※デマンド監視のシステムに無線機器をご使用の場合、電波環境やコントロールユニット ELC1の設定条件により通信エラーが発生し、スキャンタイムが大きく遅れる恐れがあります。  そのため、デマンド監視に不都合（契約電力超過等）が生じる恐れがありますので、運用前に実際の接続環境による評価を十分に行ってください。 ※コントロールユニット ELC1で計算したデマンド値および警報状態はデマンド値の超過抑制を保証するものではありません。 無線環境ユニット ENR1 無線環境ユニット ENR1

設備導入の翌月から

契約電力の引き下げが可能になる場合があります。

システムを導入し、契約電力の変更を電力会社に 申請することができます。（1回限り） システムを導入 契約電力が下がる （月） 470kW 450kW 8 7 5 6 9 1011 12 1 2 3 4 5 6 7 8 9 420kW 490kW ※東京電力 高圧業務用電力（契約電力500kW未満）の場合。（2016年11月現在）  その他の電力会社をご利用の場合はご利用の電力会社にご確認ください。 7

AGV

への搭載事例

●冷暖房の場所によるばらつきと適正照度を把握するため、  入り口とレジ付近、売り場数箇所に、温湿度・照度センサを取付。 ●各設備の電力量を計測し、店舗全体の電力量を把握。

スーパー

マーケット

での事例

グループC グループA グループB

【省エネ・快適】

・空調の設定温度の見直し  ・照明の間引き（照度に合わせて間引きや照明の撤去） ・冷凍ケースの霜取り時間の管理 ・冬季や夜間のショーケース温度の調整  −店内温度の低下に伴い商品の温度も低下するので、   店内温度に連動させて、過冷却を防止 ・デマンド制御  ・サイクリック制御（輪番で空調を省エネ運転：グループA・B・C） ・スケジュール制御   −お客様の少ない時間帯は弱い空調・照明に  −営業時間外の空調・照明の自動制御  −外看板や駐車場の照明時間の設定 外看板 電力

導入事例

∼省エネと快適空間の創出に貢献します∼

Applications

工場

での事例

●冷暖房の場所によるばらつきと適正照度を把握するため、  作業場所に、温湿度・照度センサを取付。 ●各設備の電力量を計測し、  ライン全体の電力量を把握。 ●無線通信で、オフィスのデスクから随時確認。

【省エネ・稼働管理】

・空調の設定温度の見直し ・照明の間引き ・設備の待機時間の削減や作業終了時の切り忘れなどムダの発見 ・設備のメンテナンス時期の把握 ・リモートI/Oユニットを使用し、良品生産量の原単位の算出 ・雨天時など湿度の高い場合の吸気ファンの停止 ・PLCと組み合わせ、遠隔地での稼働状況の確認や、異常警報として活用

【使用している機器】

リモートI/O ユニット プログラマブルコントローラ FP7 無線環境ユニット ENR1 プログラマブル コントローラ FP7 無線環境ユニット ENR1 温湿度・照度 センサ 電力 センサ

【稼働管理】

・生産ラインの稼働状況をPLCで管理し、 AGVで 状況に合わせて部品供給 AGVに搭載頂ける各種センサ、表示器などを各種取り揃えております。 プログラマブル 表示器 GT タフシリーズ 操作に セーフティ コントロールユニット SF-C21 各種安全機器の コントロールに 押ボタン式 非常停止スイッチ SG-E1 非常停止に マイクロレーザ 測距センサ HG-C 詳細位置 決めに 障害物センサ PX-2 衝突防止に

【使用している機器】

【その他AGVに搭載可能な機器例】

約1,000m

約1,000m

異常 発生 在庫不足 ロボット 電力 空調 電力 照明電力 電力 冷凍・冷蔵 ケース 電力 冷凍・冷蔵 ケース バックヤード 事務・休憩室 空調 電力 装置 電力 良品生産数 カウント 照度 温湿度 照度 温湿度 照度 温湿度 照度 温湿度 照度 温湿度 照度 温湿度 エコパワーメータ KW2G

【使用している機器】

リモートI/O ユニット 無線環境ユニット ENR1 温湿度・照度 センサ 電力 センサ

テナント

での事例

●１階の店舗の状況を３階のオフィスで確認。 ●店舗の電力量、温湿度、照度を管理。  無線のため、壁に穴などあける必要がなく、退去時に原状回復が容易。 空調 電力 調理器 電力 照度 温湿度

【省エネ・快適】

・課金メータがなくても合算電力を基に使用量を制御 ・サイクリック制御（輪番で空調を省エネ運転） ・スケジュール制御 −お客様の少ない時間帯は弱い空調・照明に          −営業時間外の空調・照明の自動制御 ・お客様の快適性を保持しながらの省エネが可能 ・店舗に出向かなくても状況を把握できる

【使用している機器】

リモートI/O ユニット コントロール ユニット ELC1 コントロールユニット ELC1 無線環境ユニット ENR1 温湿度・照度 センサ 電力 センサ ●AGV（低速移動体）に無線環境ユニットを搭載し、  AGVの位置情報、生産ラインでの部品在庫情報や  搭載情報を管理。 ※親機が電源断になる恐れがある場合は、無停電電源装置（UPS）等により停電対策を施してください。 ※低速移動体モードでは温湿度・照度センサ、電力センサを混在して使用することはできません。 部品供給 生産ラインの 管理用PC 移動に合わせて 中継ポイントを切替 移動 移動 8

AGV

への搭載事例

●冷暖房の場所によるばらつきと適正照度を把握するため、  入り口とレジ付近、売り場数箇所に、温湿度・照度センサを取付。 ●各設備の電力量を計測し、店舗全体の電力量を把握。

スーパー

マーケット

での事例

グループC グループA グループB

【省エネ・快適】

・空調の設定温度の見直し  ・照明の間引き（照度に合わせて間引きや照明の撤去） ・冷凍ケースの霜取り時間の管理 ・冬季や夜間のショーケース温度の調整  −店内温度の低下に伴い商品の温度も低下するので、   店内温度に連動させて、過冷却を防止 ・デマンド制御  ・サイクリック制御（輪番で空調を省エネ運転：グループA・B・C） ・スケジュール制御   −お客様の少ない時間帯は弱い空調・照明に  −営業時間外の空調・照明の自動制御  −外看板や駐車場の照明時間の設定 外看板 電力

導入事例

∼省エネと快適空間の創出に貢献します∼

Applications

工場

での事例

●冷暖房の場所によるばらつきと適正照度を把握するため、  作業場所に、温湿度・照度センサを取付。 ●各設備の電力量を計測し、  ライン全体の電力量を把握。 ●無線通信で、オフィスのデスクから随時確認。

【省エネ・稼働管理】

・空調の設定温度の見直し ・照明の間引き ・設備の待機時間の削減や作業終了時の切り忘れなどムダの発見 ・設備のメンテナンス時期の把握 ・リモートI/Oユニットを使用し、良品生産量の原単位の算出 ・雨天時など湿度の高い場合の吸気ファンの停止 ・PLCと組み合わせ、遠隔地での稼働状況の確認や、異常警報として活用

【使用している機器】

リモートI/O ユニット プログラマブルコントローラ FP7 無線環境ユニット ENR1 プログラマブル コントローラ FP7 無線環境ユニット ENR1 温湿度・照度 センサ 電力 センサ

【稼働管理】

・生産ラインの稼働状況をPLCで管理し、 AGVで 状況に合わせて部品供給 AGVに搭載頂ける各種センサ、表示器などを各種取り揃えております。 プログラマブル 表示器 GT タフシリーズ 操作に セーフティ コントロールユニット SF-C21 各種安全機器の コントロールに 押ボタン式 非常停止スイッチ SG-E1 非常停止に マイクロレーザ 測距センサ HG-C 詳細位置 決めに 障害物センサ PX-2 衝突防止に

【使用している機器】

【その他AGVに搭載可能な機器例】

約1,000m

約1,000m

異常 発生 在庫不足 ロボット 電力 空調 電力 照明電力 電力 冷凍・冷蔵 ケース 電力 冷凍・冷蔵 ケース バックヤード 事務・休憩室 空調 電力 装置 電力 良品生産数 カウント 照度 温湿度 照度 温湿度 照度 温湿度 照度 温湿度 照度 温湿度 照度 温湿度 エコパワーメータ KW2G

【使用している機器】

リモートI/O ユニット 無線環境ユニット ENR1 温湿度・照度 センサ 電力 センサ

テナント

での事例

●１階の店舗の状況を３階のオフィスで確認。 ●店舗の電力量、温湿度、照度を管理。  無線のため、壁に穴などあける必要がなく、退去時に原状回復が容易。 空調 電力 調理器 電力 照度 温湿度

【省エネ・快適】

・課金メータがなくても合算電力を基に使用量を制御 ・サイクリック制御（輪番で空調を省エネ運転） ・スケジュール制御 −お客様の少ない時間帯は弱い空調・照明に          −営業時間外の空調・照明の自動制御 ・お客様の快適性を保持しながらの省エネが可能 ・店舗に出向かなくても状況を把握できる

【使用している機器】

リモートI/O ユニット コントロール ユニット ELC1 コントロールユニット ELC1 無線環境ユニット ENR1 温湿度・照度 センサ 電力 センサ ●AGV（低速移動体）に無線環境ユニットを搭載し、  AGVの位置情報、生産ラインでの部品在庫情報や  搭載情報を管理。 ※親機が電源断になる恐れがある場合は、無停電電源装置（UPS）等により停電対策を施してください。 ※低速移動体モードでは温湿度・照度センサ、電力センサを混在して使用することはできません。 部品供給 生産ラインの 管理用PC 移動に合わせて 中継ポイントを切替 移動 移動 9

ラインアップ

Line Up

無線環境ユニット仕様

Specifications

無線通信のこれからのスタンダード

■ 920MHz帯高速安定無線通信（伝送距離 ： 見通し約1,000m）

■ マルチホップ技術により自動で通信経路を構築

■ 選べるアンテナで屋外設置、金属壁への取り付けが可能

■ 低速移動に対応

■ プロトコルフリー対応

最適制御をもっとかんたんに

■ RS485通信

■ MEWTOCOL、MODBUS（RTU）から選択可能

■ 入力2点・リレー出力4点

■ ON/OFF出力・ワンショット出力・フリッカ出力

温湿度・照度をかんたん管理

■ 伝送距離 ： 見通し約200m

■ 温湿度・照度センサ

■ 電池交換可能（寿命10年）

リモート I/Oユニット

電力計測と無線通信をワンパッケージに

■ 伝送距離 ： 見通し約1,000m

■ スイッチによる簡単設定

■ 中継機能装備

電力センサ 照度センサ （卓上タイプ） 照度センサ （壁掛けタイプ） 温湿度センサ 無線環境ユニット ENR1 ※送信間隔：10分、25℃、電波環境が良好な状態にて。 10

■ 種類と価格

品　名 内　容 ご注文品番 標準価格〈税別〉 無線環境ユニット ENR1　親機 RS485タイプ　ACアダプタ、取付金具（注1）、DINレール取付板、終端抵抗　付属、 子機は中継機能有り UENRMU002 オープン 無線環境ユニット ENR1　子機 UENRSU002 電力センサ 専用ルーフトップアンテナ、専用CT中継ケーブル（1m）付属、中継機能有り UENRSP101 50,000円 温湿度センサ リチウム電池（CR123A）1個付属 UENRST101 オープン 照度センサ（壁掛けタイプ） リチウム電池（CR123A）1個付属 UENRSL101 照度センサ（卓上タイプ） リチウム電池（CR123A）1個付属 UENRSL102 スリーブアンテナ（注2） 屋内用標準アンテナ UENRSA801 ルーフトップアンテナ（注2） 屋外対応ケーブル付きアンテナ（ケーブル長2.5m）　耐水型IP X6（コネクタ部を除く） UENRRA801

リモートI/Oユニット 操作電源電圧 ： 100-240V AC、入出力点数 ： 入力2点/リレー出力4点、_{通信仕様 ： RS485〔MEWTOCOL/MODBUS（RTU）〕} UENU2D4R12 19,800円

Configurator ENR（注3） ENR1 設定用ソフトウェア − −

（注1） : 取付金具は本体に組み込んだ状態にて出荷しています。　　（注2） : 無線環境ユニット親機・子機および電力センサ用です。 （注3） : 弊社HP（http://panasonic.net/id/pidsx）より無償ダウンロードできます。（会員登録必要）

ラインアップ

Line Up

無線環境ユニット仕様

Specifications

無線通信のこれからのスタンダード

■ 920MHz帯高速安定無線通信（伝送距離 ： 見通し約1,000m）

■ マルチホップ技術により自動で通信経路を構築

■ 選べるアンテナで屋外設置、金属壁への取り付けが可能

■ 低速移動に対応

■ プロトコルフリー対応

最適制御をもっとかんたんに

■ RS485通信

■ MEWTOCOL、MODBUS（RTU）から選択可能

■ 入力2点・リレー出力4点

■ ON/OFF出力・ワンショット出力・フリッカ出力

温湿度・照度をかんたん管理

■ 伝送距離 ： 見通し約200m

■ 温湿度・照度センサ

■ 電池交換可能（寿命10年）

リモート I/Oユニット

電力計測と無線通信をワンパッケージに

■ 伝送距離 ： 見通し約1,000m

■ スイッチによる簡単設定

■ 中継機能装備

電力センサ 照度センサ （卓上タイプ） 照度センサ （壁掛けタイプ） 温湿度センサ 無線環境ユニット ENR1 ※送信間隔：10分、25℃、電波環境が良好な状態にて。 11 項　目 仕　様 定格電圧 5V DC（付属ACアダプタ、またはmicroUSBより供給（注1）） 電圧許容範囲 4.75～5.25V DC 消費電力 1W以下 使用周囲温度 −20℃～＋60℃ 使用周囲湿度 25～85%RH （25℃にて）結露なきこと 耐電圧（初期値） 絶縁されている回路間：_{2,000V/1min ●外殻 ⇔ 端子一括} ●絶縁回路間 ・ACアダプタ端子一括 ⇔ RS485端子一括 ・ACアダプタ端子一括 ⇔ FG端子 絶縁抵抗（初期値） 耐電圧計測個所と同じ：50MΩ以上 （DC500Vメガーにて） 耐久振動 10～55Hz（周期1分間）_{全振幅：0.3mm（上下、左右、前後各方向：1時間）} 本体質量 本体：約85g、取付金具付本体：約125g、_{DINレール取付板付本体：約140g} 付属品（注1） 取付金具（本体に組み込み済み）、ACアダプタ、AC100V用電源コード、終端抵抗（RS485終端局用）、 DINレール取付板、DINレール取付板用ネジ、施工説明書 付属ACアダプタ （注2） 入力：100V/200V AC ±10% 50/60Hz 出力：5V DC 1A ケーブル長：AC側1.8m（125V仕様）　DC側0.6m 電源インレットコネクタ：IEC60320-C8準拠 外形寸法：109×48×34mm（ACアダプタ本体） 使用温度範囲：−20～＋60℃ （注1）：microUSBケーブルは同梱しておりません。 （注2）：同梱の電源コードはAC100V用のプラグが付いています。AC200Vでご使用の際は 別途市販のAC200V対応の電源コード（ACアダプタ側アウトレットIEC60320-C7 準拠品）をご購入の上、設置形態に合わせて、末端部分に必要な加工を施してくださ い。（電源コード例：川崎電線製プラグ付電源コード 定格3A-250V 電源アウトレッ ト：KS-150C、コード：VCTFK0.75mm2 _{ACプラグ：なし）} 項　目 仕　様 無線規格 IEEE802.15.4g準拠　_{ARIB STD-T108準拠} 通信距離 約1,000m（見通しの良い直線距離にて） 電波出力 最大20mW 使用周波数 922.3～928.1MHz グループ数 0001～FFFEまで選択可能（約65,000） チャネル数 28チャネル 占有帯域幅 400kHz（2チャネル分）（注1） 同一通信エリア内 チャネル設定数 （連続送信時の電波干渉の影響を避ける条件）推奨　5チャネル（注2） 無線通信速度 100kbps 通信形態 メッシュ（最大100台接続（注3）） 中継機能 中継段数15段（親機から目的の子機間） （注1） : （注2） : （注3） : チャネル割当は単位占有帯域幅200kHzの2チャネル分を使用し、400kHz幅として います。複数チャネルを使用する場合は、隣り合うチャネルの使用を避けてください。 同一通信エリア内で連続送信を行なう場合、相互変調干渉のため混信が発生する 恐れがあります。その現象を避けるための推奨チャネル数です。 低速移動は除く。 詳細は商品仕様書、ユーザーズマニュアル、施工説明書をよくお読みいただき、正しく安全にお使いください。 本体仕様

■ 無線環境ユニット 定格および性能概要

無線仕様 項　目 仕　様 電気的仕様 RS485に準拠 通信プロトコル MEWTOCOL・MODBUS（RTU）・他（設定ソフトで選択可） 絶縁タイプ 非絶縁 接続台数 31台（最大）（注1） 伝送距離 1,200m（注2） 伝送速度（ビットレート） 1,200/2400/4,800/9,600/14,400/19,200/38,400/_{57,600/115,200/230,400bps（設定ソフトで選択可）} 伝送 フォーマット ビット長 7bit/8bit （設定ソフトで選択可） パリティ なし/奇数/偶数 （設定ソフトで選択可） ストップビット 1bit/2bit （設定ソフトで選択可） 通信方式 半二重方式 同期方式 調歩同期式 終端抵抗 約120Ω （同梱） データバッファ ・MEWTOCOL等の場合：2048byte1回に送受信できる最大データ量 ・MODBUS（RTU）の場合：256byte 項　目 仕　様 電気的仕様 USB2.0規格準拠 コネクタ形状 microUSB-ABタイプ 伝送速度 12Mbps（Full-Speed） （注1） : （注2） : パソコン側のRS485機器としては(株)ラインアイ社製のSI-35、SI-35USBを推奨いたします。 RS485のインターフェイスを持つ市販機器を接続する場合は、実機による確認をお願いします。 また、接続台数、伝送距離、通信速度は接続する機器や伝送路により変わることがあります。 （注） : USBポートを使用する場合は、設定ソフト内の専用USBドライバをインストールする必 要があります。 通信仕様

〈RS485通信〉

〈USB通信〉

親　機 子　機 グループ番号 0001～FFFEから選択 _{グループ番号をひとつ選択}0001～FFFEから優先接続する 局番 − 1～99（MEWTOCOL）_{1～247〔MODBUS（RTU）〕} 通信チャネル 28chから1ch選択 28chから複数選択可 シリアル通信プロトコル _{その他（ASCII）,端末局番解析なし}MEWTOCOL,MODBUS（RTU）, シリアル通信設定 _{ビットレート、データ長、パリティ、ストップビット}RS485 詳細設定 _{ダイバーシティ設定、監視単位時間、送信出力設定、他}ネットワーク名、暗号鍵、MACアドレス認証、 設定仕様

本体設定項目（設定ソフトによる）

品名／品番 スリーブアンテナ_UENRSA801 ルーフトップアンテナ_UENRRA801 設置環境 屋内 屋内、屋外 ケーブル長 − 2.5m コネクタ SMA-P SMA-P 使用 温度範囲 −20～＋65℃ −20～＋65℃ 使用 周囲湿度 10～85%RH（25℃にて）結露なきこと − 防水性 非防水 _{（コネクタを除く）}耐水形IP X6 指向性 なし なし 寸法 _{（コネクタを含む）}195mm _{（基台部を含む）}高さ80mm 利得 ＋3.0dBi以下 ＋3.0dBi以下 アンテナ仕様 ケーブルはシールド付ツイストペアケーブルを推奨します。（むき線　約7mm） より線の場合は、芯線断面積　0.14～0.75mm_{（AWG#26～#18相当）}2 単線の場合は、芯線断面積　0.14～0.5mm_{（AWG#26～#20相当）}2 〔抵抗値（20℃にて）：最大33.4Ω／km〕

■ 適合ケーブル

本体表示 プラグ表示（白色） 内　容 ＋ ＋ RS485（＋） − − RS485（−） SG G SG （注） : 　終端局では＋端子と−端子の間に同梱の終端抵抗を接続してください。

■ RS485端子台　端子配列

（注） : 　アンテナは同梱しておりません。

電力センサ仕様

Specifications

リモートI

Specifications

/

_{Oユニット仕様}

12

内部回路

R 内部電源

IN

COM

R D C 項　目 仕　様 定格電圧 100～240 V AC 電圧許容範囲 85～264 V AC（定格操作電圧の85～110%） 周波数 50/60 Hz 許容周波数範囲 47～63Hz 許容瞬時停電時間 10 ms 使用周囲温度 ー10～＋55 ℃(保存温度は、ー25～＋70 ℃) 使用周囲湿度 30～85 %RH（25℃にて）結露なきこと 耐電圧 外郭 ⇔ 端子一括 絶縁回路間　 ・AC電源端子、出力端子一括 ⇔ 入力端子、RS485端子一括 ・AC電源端子、出力端子一括 ⇔ 保護アース端子 ・出力端子一括 ⇔ AC電源端子一括 ・出力端子 ⇔ 出力端子（異コモン端子間） 1500 V AC 1分間 （検知電流：10mA以下） 絶縁回路間　 DC電圧回路系 ・入力端子一括 ⇔ 保護アース端子 ・RS485端子一括 ⇔ 保護アース端子 ・入力端子一括 ⇔ RS485端子一括 500 V AC 1分間 （検知電流：10mA以下） 絶縁抵抗 測定箇所は耐電圧と同じ _{（500 V DCメガーにて）}100 MΩ以上 耐久振動 ・周波数 ： 5～9Hz（片振幅 ： 3.5mm） ・周波数 ： 9～150Hz（定加速度 ： 9.8m/s2_） ・掃引時間 ： 1オクターブ／分 ・XYZ方向 ： 各10掃引（98分） 耐久衝撃 147 m/s_{（上下、左右、前後各方向3回）}2 耐ノイズ性 1,500 V［P-P］ パルス幅50ns,1μs（ノイズシミュレータ法による）_{印加場所 ： AC電源端子間} 消費電流 80mA以下（100V AC　25℃にて）_{55mA以下（240V AC　25℃にて）}

本体質量 約300g （注1） ： （注2） ： （注3） ： （注4） ： パソコンと接続する場合のRS485機器としては、 （株）ラインアイ社製のSI-35,SI-35USBを推奨いたします。 SI-35、SI-35USB、弊社製PLC（99台接続可能機種）使用時は最大接続台数99 台まで使用できます。それ以外の機器が混在する場合、最大接続台数は31台に制 限されます。 RS485のインターフェイスを持つ市販機器を接続する場合は、実機による確認をお 願いします。また、接続台数、伝送距離、通信速度は接続する機器や伝送路により変 わることがあります。 MODBUS（RTU）を使用時は8bitに固定されます。 （注） ： リレー接点はON/OFF時にバウンス時間が発生します。接点が安全に接触／開離す るまで約10ms必要です。カウント入力などの機器を接続する際にはバウンス時間を考 慮してご使用ください。 R : 抵抗 C : コンデンサ D : ダイオード 本体仕様

■リモートI/Oユニット 定格および性能概要

項　目 仕　様 定格電圧 100～240V AC 電圧許容範囲 85～264V AC（定格操作電圧の85～110%） 突入電流 40A以下（240V AC　25℃時） 周波数 50/60Hz　 許容周波数範囲 47～63Hz 許容瞬時停電時間 10ms（100V AC時） 絶縁方式 トランス絶縁 ヒューズ 内蔵（交換不可） AC電源端子 端子台（M3ネジ） 電源仕様 項　目 仕　様 点数 2点 絶縁方式 AC電源回路と絶縁 ： トランス絶縁_{内部DC電圧回路と非絶縁} 入力方式 接点/無電圧a接点　または　オープンコレクタ コモン方式 共通コモン 入力信号 接点/無接点（オープンコレクタ） ・短絡時インピーダンス ： 1kΩ以下 ・短絡時残留電圧 ： 2V DC以下 ・開放時インピーダンス ： 100kΩ以上 動作表示 LED表示 入力端子 端子台（M3ネジ） 項　目 仕　様 点数 4点 出力形式 1a リレー出力（交換不可） 定格制御容量 250V AC/30V DC　 2A ： 抵抗負荷 最小適用負荷 10 mA/5V DC 開閉寿命 機械的 2,000万回以上（開閉頻度180回/分） 電気的 10万回以上（定格制御容量にて開閉頻度20回/分） コモン方式 1点/コモン 動作モード ON/OFF、フリッカ、ワンショット 動作表示 LED表示 出力端子 端子台（M3ネジ） 項　目 仕　様 インターフェース RS485（絶縁） 通信形態 1 : N通信 接続局数 99局（注1）、（注2） 通信方式 半二重方式 同期方式 調歩同期方式 伝送距離 最大1200m（注3） 通信速度 4,800/9,600/19,200/38,400bps（通信設定用スイッッチにより切替） プロトコル MEWTOCOL/MODBUS（RTU）（通信設定用スイッッチにより切替） データ長 7bit/8bit（通信設定用スイッッチにより切替）（注4） 伝送フォーマット パリティ なし/奇数/偶数 （設定ソフトで選択可） ストップビット 1bit/2bit（通信設定用スイッッチにより切替） 終端抵抗 約120Ω（内蔵） 入力仕様 出力仕様 通信仕様

■ 入力回路図

■ 出力回路図

内部回路

OUT

C

電力センサ仕様

Specifications

リモートI

Specifications

/

_{Oユニット仕様}

13 （注1） （注2） （注3） （注4） （注5） （注6） （注） : 各種専用電流センサ（CT）は同梱されておりません。1次側電流5Aの計測はできません。 グループ数、局番、チャネル数はロータリSWにて設定します。 電力センサでは上位3桁は「000」固定です。下位1桁を1からFまでを本体のスイッチで 設定します。無線環境ユニットENR1では上位3桁は「000」に固定して0001から000F までを選択してください。 電力センサでは上位2桁は「00」固定です。下位2桁を01からF7までを本体のスイッ チで設定します。無線環境ユニットENR1では上位2桁は「00」に固定して0001から 00F7までを選択してください。 局番数は、親機で設定した通信プロトコルに依存します。 同一通信エリア内で連続送信を行なう場合、相互変調干渉のため混信が発生する恐 れがあります。その現象を避けるための推奨チャネル数です。 無線環境ユニットENR1の設定にてネットワーク名、暗号鍵、プレフィックスは 工場出荷時状態にてご使用下さい。

■ 電力センサ 定格および性能概要

項　目 仕　様 定格電圧 100～240V AC （R-N（S）間） 電圧許容範囲 85～264V AC（定格操作電圧の85～110%） 突入電流 30A以下（100V AC　常温にて） 周波数 50/60Hz 消費電力 4VA以下（100V AC　常温にて　通信なし） 許容瞬時停電時間 10ms 精度保証温度範囲 −10～＋40℃ 使用温度範囲 −10～＋50℃ 保存温度範囲 −25～＋70℃ 使用周囲湿度 30～85%RH （常温にて）、結露なきこと 耐電圧（初期値） 絶縁されている部分間 : _{1,500V/1min、検知電流10mA以下} ●外殻⇔電源端子一括 絶縁抵抗（初期値） 絶縁されている部分間 : _{100MΩ以上（DC500Vメガーにて）} 耐久振動 10～55Hz（周期1分間）複振幅 : 0.75mm（上下、左右、前後各方向 : 1時間） 耐久衝撃 最大加速度 : 294m/s_{（設置方向/直角方向　各方向2回）}2 表示方式 LEDによるステータス表示 停電記憶方式 （電源OFF時） EEPROM（書き換え回数100万回以上）記憶内容 : 積算計測値、無線設定内容 本体質量 本体・・・約300g （アンテナ、専用CTケーブル除く） 項　目 仕　様 無線規格 IEEE802.15.4g準拠、ARIB STD-T108準拠 通信距離 約1,000m（見通しの良い直線距離にて） 電波出力 最大20mW 使用周波数 922.3～928.1MHz グループ数（注1）（注2） 15グループ（1～F（h）） 局番（注1）（注3）（注4） 01～99（01～63（h））_{01～247（01～F7（h））}（MEWTOCOL）、 _{［MODBUS（RTU）］} チャネル数（注1）（注2）（注5） 14チャネル（0～D（h））_{（同一通信エリア内チャネル設定数は推奨5チャネル）} 対応規格/使用可能国 日本国電波法/日本国内のみ プロトコル MEWTOCOL/MODBUS（RTU） 詳細設定（注6） ネットワーク名、暗号鍵、プレフィックス、監視単位時間、_{送信出力設定、ネットワーク規模調整} 品　名 専用ルーフトップアンテナ 設置環境 屋内、屋外 ケーブル長 2m コネクタ SMA-P 使用温度範囲 −20～＋65℃ 防水性 防水形IP65 寸法 高さ 120mm（基本部を含む） 利得 ＋2.0dBi以下 項　目 仕　様 相及び線式 単相2線式、単相3線式、三相3線式 計測回路数 １回路 入力計測電圧 定格 単相2線式 : 100～240V AC（線間電圧）単相3線式 : 100～120V AC（相電圧） 三相3線式 : 200～240V AC（線間電圧） 許容計測 電圧範囲 定格計測電圧の85～110%まで 単相2線式 : 85～264V AC（線間電圧） 単相3線式 : 85～132V AC（相電圧） 三相3線式 : 170～264V AC（線間電圧） 入力計測電流 1次側定格 50A/100A/250A/400A（DIPSWにて切替） 許容計測 電流範囲 定格計測電流の5～120%まで 特殊機能 カットオフ電流 定格電流の0.5%（固定） 精度 （CTの 誤差含まず） 積算電力量、 瞬時電力 ±（2.0% F.S.＋1デジット）以内 （20℃にて、定格入力、定格周波数、力率1） ＊精度保証範囲 : 各CTの定格電流の10～100% 電流 （20℃にて、定格入力、定格周波数、力率1）±（1.0% F.S.＋1デジット）以内 ＊精度保証範囲 : 各CTの定格電流の10～100% 電圧 _{（20℃にて、定格入力、定格周波数、力率1）}±（1.0% F.S.＋1デジット）以内 温度特性 _{（-10～50℃の範囲、定格入力、力率1）}±（1.0% F.S.＋1デジット）以内 周波数特性 _{（定格周波数基準で周波数±5%変化、定格入力、力率1）}±（1.0% F.S.＋1デジット）以内 電力演算周期 （データ更新周期） 100ms 本体仕様 無線仕様 アンテナ仕様 入力仕様

専用電流センサ（CT）

■ 種類と価格

定格1次側電流 ご注文品番 標準価格〈税別〉 分割型 5A/50A AKW4801B 4,450円 100A AKW4802B 4,950円 250A AKW4803B 5,950円 400A AKW4804B 7,450円 貫通型 50A/100A AKW4506B 2,000円 250A/400A AKW4507B 3,000円 （注） ： 配電方式に合わせて必ずご注文ください。 　　　電力センサ付属の専用CT中継ケーブルをご使用ください。 　　　なお、電流センサ付属のCT中継ケーブル（青色コネクタ品）もご使用になれます。 AKW4802B AKW4506B AKW4804B AKW4507B AKW4801B AKW4803B ※分割型のみ。低電圧指令適合 ※

寸法図

Dimensions

温湿度・照度センサ仕様

Specifications

14

■ 温湿度・照度センサ 定格および性能概要

項　目 温湿度センサ 照度センサ 定格電圧 3V DC〔リチウム電池（CR123A）を1個使用〕 電池寿命 （25℃にて）（注1） （送信間隔10分）10年 10年（送信間隔10分、測定間隔10分時）1年（送信間隔10分、測定間隔1秒時） 使用周囲温度 −10～＋60℃ −10～＋50℃ 保存周囲温度 −20～＋70℃ 使用周囲湿度 30～85%RH（25℃にて）結露なきこと 保存周囲湿度 30～85%RH（25℃にて）結露なきこと 耐久振動 10～55Hz 1掃引／1分間、複振幅0.75mm_{X, Y, Z 各方向　10分間} 耐久衝撃 98m/s2_{以上 X, Y, Z 各方向4回} 耐輻射ノイズ性 1000Vp-p パルス幅50ns, 1μs（ノイズシミュレータ法による） 本体質量 約100g（電池含む）、約80g（電池除く） 防水性能 なし （注1）：電波環境が良好な状態にて。測定間隔1秒は照度センサのみの機能で、送信間隔 の設定スイッチを0～7に選択した場合に測定間隔が1秒になります。 また、送信間隔が短い場合や常温以外で使用した場合、電池寿命が短くなります。 本体仕様 項　目 温湿度センサ 照度センサ 種別 温湿度センサ内蔵 照度センサ内蔵 測定種別 温度・湿度 照度 測定間隔 送信間隔毎 送信間隔毎、または1秒毎 測定数 各1 1 測定範囲 温　度 −10～＋60℃ 0～50,000 lx（注1） 湿　度 10～90%RH（注2） 測定精度 温　度 ±1.0℃（−10～＋5℃） ±0.5℃（＋5～＋60℃） ±15% （1000 lxにおいて） 湿　度 ±5%RH_{（＋25℃、60%RHにて）} 分解能 温　度 0.1℃ 10 lx 湿　度 1%RH 湿度センサ経年変化 湿　度 ±0.5％RH/年の変化 − 設定スイッチ 0 3 4 5 8 B C D 送信間隔 10秒 1分 5分 10分 10秒 1分 5分 10分 測定間隔 1秒 10秒 1分 5分 10分 電池寿命 8ヶ月 11ヶ月 1年 1年 1.5年 6年 9年 10年 設定スイッチ 0 / 8 3 / B 4 / C 5 / D 送信間隔 10秒 1分 5分 10分 測定間隔 10秒 1分 5分 10分 電池寿命 1.5年 6年 9年 10年 機能仕様 照度センサ（UENRSL101/UENRSL102） 温湿度センサ（UENRST101） 項　目 仕　様 グループ 255グループ〔01（ｈ）～FF（h）〕 局番 01（ｈ）～63（ｈ）_{01（ｈ）～F7（ｈ）}（MEWTOCOL）_{〔（MODBUS（RTU）〕（注1）} 通信チャネル 0（ｈ）～D（h） 送信間隔 10, 20, 30秒_{1, 5, 10, 20, 30分（注2）} シリアル通信プロトコル − シリアル通信設定 − 設定仕様

電池の接続と交換について

〈 電池の接続〉 電池は市販のCR123Aを使用し、極性を間違えないように入れてください。 〈 電池の交換〉 電池残量が少なくなると、LED（ALARM.）が点滅します。 この状態になりましたら、新しい電池に交換してください。 取り外した電池はご使用の地域（自治体）の指示に従って廃棄してください。 廃棄時は電池の端子部にテープなどを巻きつけて絶縁してください。

電池寿命について

下記の表を目安としてください。（25℃、電波環境が良好な状態にて。一部抜粋。） 項　目 仕　様 無線規格 IEEE802.15.4g準拠　_{ARIB STD-T108準拠} 通信距離 約200m（見通しの良い直線距離にて） 電波出力 最大20mW 使用周波数 922.3～928.1MHz グループ数 0001～00FFまで選択可能（255グループ）（注1） チャネル数 14チャネル（無線環境ユニットENR1の奇数チャネルのみ） 占有帯域幅 400kHz（2チャネル分）（注2） 同一通信エリア内 チャネル設定数 （連続送信時の電波干渉の影響を避ける条件）推奨　5チャネル（注3） 無線通信速度 100kbps 通信形態 メッシュ（無線環境ユニット子機を含めて最大100台接続（注4）） 中継機能 なし （注1） : （注2） : （注3） : （注4） : 温湿度・照度センサでは上位2桁は「00」固定です。下位2桁を01からFFまでを本体 のスイッチで設定します。無線環境ユニットENR1では上位2桁は「00」に固定して 0001から00FFまでを選択してください。 チャネル割当は単位占有帯域幅200kHzの2チャネル分を使用し、400kHz幅として います。複数チャネルを使用する場合は、隣り合うチャネルの使用を避けてください。 同一通信エリア内で連続送信を行なう場合、相互変調干渉のため混信が発生する 恐れがあります。その現象を避けるための推奨チャネル数です。 無線環境ユニットENR1子機を含むトータル台数です。各無線環境ユニットに対して 最大15台の無線環境ユニットと最大10台の温湿度・照度センサの接続が可能で す。したがって、親機1台に対して、最大91台の温湿度・照度センサが可能になります。 （無線環境ユニット子機9台を接続した場合）また、無縁環境ユニットの設定変更に より、最大20台の温湿度・照度センサの接続が可能になります。 無線仕様 （注1）： （注2）：局番数は、親機で設定した通信プロトコルに依存します。送信間隔はデータ衝突防止のために約5%の範囲で送信時間を変動させています。 照度センサに関しては、送信間隔の設定スイッチを0～7にしますと、前回の計測から 30%の変化があると送信間隔とは別に自動送信します。（100 lx以下を除く） （注1） : 見通しの良い直線距離にて　　（注2） : 弊社HP（http://panasonic.net/id/pidsx）より無償ダウンロードできます。（会員登録必要） （注） ： 0 と8 は同じ動作になります。以下も同様です。

ECOnectシリーズ無線機能一覧

無線環境ユニット 無線環境センサ 親機 子機 電力センサ　 温湿度・照度センサ 伝送距離（注1） 約1,000m 約1,000m 約1,000m 約200m 中継機能（マルチホップ） − ○ ○ − 通信設定方法 Configurator ENR（注2） ロータリスイッチ 設定可能局番 − 1～99（MEWTOCOL） 1～247［MODBUS（RTU）］ 設定可能グループ 0001～FFFE 0001～000F 0001～00FF 設定可能チャネル 1～28 1～27までの奇数チャネル 電源 DC5V（ACアダプタ付属） 100～240V AC 計測電圧を入力 DC3V（市販リチウム電池） アンテナ 別売 付属 内蔵 （注1）： （注2）： 光源は蛍光灯、白熱灯、白色LED、太陽光など。なお、太陽光を直接測定すること はできません。 温度がマイナスの場合、湿度は正しい値を示しません。

寸法図

Dimensions

温湿度・照度センサ仕様

Specifications

15 +5VDC 0V 109 34 48 電源インレット （IEC60320-C8準拠） 600＋150−50 52±0.5 DIN レ ー ル 取付時寸法 2×M4 または∅ 5 取付穴寸法図 82 ± 0.5 （45） （45） 局番設定用 スイッチ 通信設定用 スイッチ 強制出力用スイッチ <カバー取り外し状態＞ （83）DINレール取付時 79 DINレール （別売） ＤＩＮフック カバー 12×M3 締付トルク0.5∼0.6N・m 12×M3 締付トルク0.5∼0.6N・m 60 90

■ 外形寸法図（単位 : mm）

KW1M

（スタンダードタイプ）

_{/ KW1M-H}

無線環境ユニット

（SDメモリーカード対応タイプ）

電力センサ

リモートI／Oユニット

UENRMU002／UENRSU002

照度センサ（壁掛けタイプ）

UENRSL101

UENRSP101

照度センサ（卓上タイプ）

UENRSL102

温湿度センサ

UENRST101

UENU2D4R12

電波状態LED3 電波状態LED2 電波状態LED1 ネットワークLED ステータスLED電源LED 18 4-Ｒ5 56 9.7 127.5 115 _136.5 35 FG端子 microUSB-AB コネクタ 電源コネクタ 電源スイッチ 取付金具 29 24 MODE ボタン RS485 端子台 アンテナ端子 MAIN アンテナ端子 SUB G − ＋ 2-∅4.5穴 4-Ｒ2.25 21.7 40 120 照度センサ ネットワークLED 警告LED 35 6.5 30.8 124.8 40 120 ネットワークLED 警告LED 33.2 6.5 19.7 照度センサ 21.7 40 120 温湿度センサ ネットワークLED 警告LED 6.5 30.8 6.5 （Ｒ） Ø9.2 Ø4.6 36 4.6 72 20 112 温湿度・照度センサ取付板 ACアダプター （付属） ＤＩＮフック 電源端子台 状態表示LED 電波状態 LED 3×Ｍ3.5 ＜端子カバーなし状態＞ 4.5 86 DINレール取付時寸法（76.9） 59 30 72.7 DINレール （別売） 4 端子台カバー DIPSW ロータリSW CTコネクタ アンテナ用コネクタ 95 48 DIN レ ー ル 取付時寸法 (45.2) (49.8)

用途に合わせて無線環境ユニット・電力センサのアンテナが選べます。

●技術に関するお問い合わせは

コールセンタ 0120-394-205 

※サービス時間／ 9：00∼17：00（12：00∼13：00、弊社休業日を除く） ●FAX 0120-336-394

［〒486-0901］愛知県春日井市牛山町 2431-1 panasonic.net/id/pidsx

本書からの無断の複製はかたくお断りします。 2017 年 3 月 No.CJ-ECOnect-4-3

■発行

マーケティング統括部

●このカタログに記載の製品の標準価格には、消費税、配送、設置調整費、使用済み製品の引き取り費用などは含まれておりません。 ●製品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。 ●本製品のうち戦略物資（または役務）に該当するものは、輸出に際し、外為法に基づく輸出（または役務取引）許可が必要です。詳細は弊社までご相談ください。 ●このカタログに掲載の製品の詳細については、販売店・専門工事店または弊社にご相談ください。 ●本製品は、工業環境に使用する目的で開発／製造された製品です。 ●〈免責事項〉本カタログに掲載された使用用途例は全て単なる例示でしかありません。本カタログに掲載された弊社製品を購入されたことにより、ここに掲載され た使用用途例に弊社製品を使用するライセンスが許諾されたことにはなりません。弊社としましては、このような使用用途例について、特許権等の知的財産権を 保有していることを保証するものではなく、また、このような使用用途例が第三者の特許権等の知的財産権を侵害しないことを保証するものでもありません。

無線環境ユニット ENR1

電力センサ

ルーフトップアンテナ UENRRA801 スリーブアンテナ UENRSA801 ※電力センサには、専用ルーフトップアンテナが  同梱されています。  電流センサ（CT）は同梱されていませんので、  配電方式に合わせてご注文ください。 1）ラジオ、テレビに近付けないでください。受信障害の原因となることがあります。 2）放送局や無線局が近くにあり、それらから発せられる電波が強い時には使用できないことがあります。 3）本機は920MHz帯の電波を使用してデータ通信を行うものであるため、近くに同一周波数帯を利用する機器があると、 混信のため通信できなくなる場合があります。 4）無線性能を良好にするために以下の項目についてご注意ください。 ・できるだけ高いところに設置してください。 ・アンテナは必ず接続し、設置方向は地面に対して垂直方向としてください。 ・アンテナを金属板からできるだけ離して設置してください。アンテナを金属製の制御盤内に設置しますと無線性能が低下します。 ・ノイズ発生の可能性のある場所や配線から離してください。 ・電波状況の良い位置に設置してください。 ・同一通信エリア内で複数チャネルをご使用される場合は、お互いが影響を受けないことをご確認ください。 無線環境ユニットは、電波法に基づく特定小電 力無線機器として、技術基準適合証明を受けて います。温湿度・照度センサ、電力センサは、電 波法に基づく技術基準適合証明を受けた無線部 を内蔵しています。したがって、本製品を使用す るときに無線局の免許は必要ありません。 1） 分解、改造をしないでください。分解、改造 は法律で禁止されています。 2） 無線環境ユニットに貼っている技術基準適合 ラベルをはがさないでください。ラベルの無い ものの使用は禁止されています。 3） この製品は日本国外での電波法には準じてい ません。日本国内でご使用ください。

■設置について

■電波法に関するご注意
