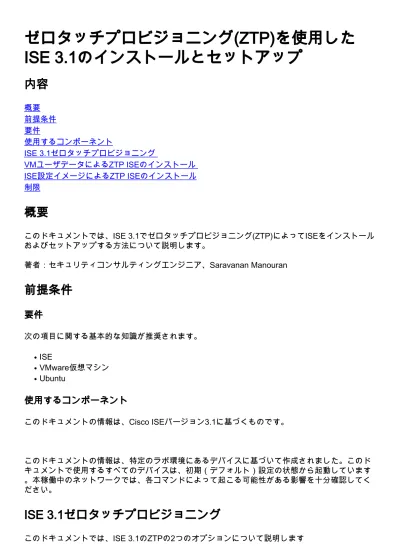

ゼロタッチプロビジョニング(ZTP)を使用した ISE 3.1のインストールとセットアップ
内容
概要 前提条件 要件
使用するコンポーネント
ISE 3.1ゼロタッチプロビジョニング
VMユーザデータによるZTP ISEのインストール ISE設定イメージによるZTP ISEのインストール 制限
概要
このドキュメントでは、ISE 3.1でゼロタッチプロビジョニング(ZTP)によってISEをインストール およびセットアップする方法について説明します。
著者：セキュリティコンサルティングエンジニア、Saravanan Manouran
前提条件
要件
次の項目に関する基本的な知識が推奨されます。
ISE
●
VMware仮想マシン
●
Ubuntu
●
使用するコンポーネント
このドキュメントの情報は、Cisco ISEバージョン3.1に基づくものです。
このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このド キュメントで使用するすべてのデバイスは、初期（デフォルト）設定の状態から起動しています
。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してく ださい。
ISE 3.1ゼロタッチプロビジョニング
このドキュメントでは、ISE 3.1のZTPの2つのオプションについて説明します
VMユーザデータによるZTP ISEのインストール 1.
ISE設定イメージによるZTP ISEのインストール 2.
VMユーザデータによるZTP ISEのインストール
注：この方式は、仮想マシンでのISEのインストールでのみサポートされます。このドキュ メントではESXi 6.7を使用します。VMユーザデータによるZTP ISEのインストール方法は
、ESXi 6.5以降でのみサポートされています
ステップ1:ISE 3.1 OVAテンプレートを使用して新しいVMを導入します。
新しいVMを導入し、3.1 ISE OVAファイルを選択します VMの名前を入力します
●
データストアの選択
●
[Thick Provision]を選択します
●
ステップ2:VMへの新しいシリアルポートの追加
注：ISEインストールログを表示するには、VMシリアルコンソールが必須です。
ステップ3：コンフィギュレーションファイルの作成
ホスト名、IPアドレス、IPネットマスク、IPデフォルトゲートウェイ、DNSドメイン、プライマ リネームサーバ、NTPサーバ、システムタイムゾーン、SSH、ユーザ名、パスワードなどの必須 パラメータを入力します。IPV6、パッチ、ホットパッチ、サービス、リポジトリの詳細などのオ プションのパラメータもファイルに設定できます。
hostname=ise31ztp
ipv4_addr=10.122.112.188 ipv4_mask=255.255.255.0 ipv4_default_gw=10.122.112.1 domain=csslab.com
primary_nameserver=10.122.111.5 secondary_nameserver=10.122.111.6 primary_ntpserver=10.122.1.1 secondary_ntpserver=10.122.112.1 timezone=America/New_York
ssh=true username=admin
password=Iseisc00l
#Repository Configuration are optional repository_name=csslab_FTP
repository_protocol=FTP
repository_server_name=10.122.109.4 repository_path=cisco/saramano ers=true
openapi=true pxgrid=true pxGrid_Cloud=true
ステップ4：コンフィギュレーションファイルのエンコードされた文字列を取得する https://www.base64encode.org/を使用して、手順3でコンテンツをエンコードします。
ステップ5:ISE VMユーザデータにエンコードされた文字列を入力します
ステップ4でエンコードされた文字列をコピーし、[VM Options] > [Advanced] > [Configuration Parameters] > [Edit Configuration] > [ADD Configuration params]に移動します
新しいパラメータguestinfo.ise.ztpを入力し、[Value]の下にコピーされたエンコードされたZTP設 定文字列を貼り付ける
ステップ6:VMの電源をオンにして、ISEセットアップのZTPが自動的に開始されます
ステップ7:CLIおよびGUIアクセスを確認する
セットアップが完了したら、管理者クレデンシャルを使用してCLIにログインし、show running- configurationコマンドを使用して設定を確認します
次に、Web GUIアクセスを確認します
ISE設定イメージによるZTP ISEのインストール
注：.imgファイルによるZTPのセットアップは、VMおよび物理アプライアンスでの ISO/OVAインストールでサポートされます
ISE ZTP設定イメージの作成
ルートアクセスを持つubuntuマシンで次の手順1 ～ 4を実行します ステップ1:3.1ガイドからスクリプトをコピーする
ISE 3.1 ZTPガイドから変更を加えずにスクリプトをコピーします。
#!/bin/bash
###########################################################
# This script is used to generate ise ztp image with ztp
# configuration file.
#
# Need to pass ztp configuration file as input.
#
# Copyright (c) 2021 by Cisco Systems, Inc.
# All rights reserved.
# Note:
# To mount the image use below command
# mount ise_ztp_config.img /ztp
# To mount the image from cdrom
# mount -o ro /dev/sr1 /ztp
#############################################################
if [ -z "$1" ];then
echo "Usage:$0 <ise-ztp.conf> [out-ztp.img]"
exit 1
elif [ ! -f $1 ];then echo "file $1 not exist"
exit 1 else
conf_file=$1 fi
if [ -z "$2" ] ;then image=ise_config.img else
image=$2 fi
mountpath=/tmp/ise_ztp ztplabel=ISE-ZTP rm -fr $mountpath mkdir -p $mountpath
dd if=/dev/zero of=$image bs=1k count=1440 > /dev/null 2>&1 if [ `echo $?` -ne 0 ];then
echo "Image creation failed\n"
exit 1 fi
mkfs.ext4 $image -L $ztplabel -F > /dev/null 2>&1 mount -o rw,loop $image $mountpath
cp $conf_file $mountpath/ise-ztp.conf sync
umount $mountpath sleep 1
# Check for automount and unmount
automountpath=$(mount | grep $ztplabel | awk '{print $3}') if [ -n "$automountpath" ];then
umount $automountpath fi
echo "Image created $image"
ステップ2：スクリプトを実行可能にする
この例では、Nanoを使用してシェルスクリプト(create_ztp_image.sh)を作成します。
ステップ1のスクリプトをターミナルに貼り付けます
Ctrl+Xキーを押してファイルを保存します
ファイルにcreate_ztp_image.shという名前を付けます。
上記のスクリプトを実行可能にします。このスクリプトは、RHEL、CentOS、またはUbuntuで実 行できます
ステップ3:ISE ZTP設定ファイルの作成
ホスト名、IPアドレス、IPネットマスク、IPデフォルトゲートウェイ、DNSドメイン、プライマ リネームサーバ、NTPサーバ、システムタイムゾーン、SSH、ユーザ名、パスワードなどの必須 パラメータを入力します。IPV6、パッチ、ホットパッチ、サービス、リポジトリの詳細などのオ プションのパラメータもファイルに設定できます。
hostname=ise31ztp_B ipv4_addr=10.122.111.54 ipv4_mask=255.255.255.0 ipv4_default_gw=10.122.111.1 domain=csslab.com
primary_nameserver=10.122.111.5 secondary_nameserver=10.122.111.6 primary_ntpserver=10.122.1.1 secondary_ntpserver=10.122.111.1 timezone=America/New_York
ssh=true username=admin password=Iseisc00l
#Repository Configuration are optional repository_name=csslab_FTP
repository_protocol=FTP
repository_server_name=10.122.109.4 repository_path=cisco/saramano ers=true
openapi=true pxgrid=true pxGrid_Cloud=true
注：実行可能ファイルと上記のZTP設定ファイルは、同じディレクトリに配置する必要があ ります。
ステップ4:ZTP設定イメージファイルを作成する
./create_ztp_image.sh ise-ztp.conf ise31ztp.imgコマンドを使用して、ZTP設定イメージファイル を作成します
ステップ5：新しいISE VMの作成と設定
VM名を入力し、ストレージを選択します
ゲストOSの選択
CPU、メモリ、ハードディスクなどのVMリソースの設定
VMに2つのCD/Driveデバイスを追加します。1つ目はISE ISOファイル用で、2つ目のCD/DVDド ライブはISE ZTPイメージファイルのマウント用です
新しいシリアルポートを追加します。ISEインストールログを表示するには、VMシリアルコンソ ールが必須です。
必要な設定が完了したら、VMの電源をオンにします。
ステップ6:ISOおよびZTPイメージのマウント
VMコンソールで、[Removable devices]を選択し、プライマリCD/DVDドライブにISE 3.1 ISOを マウントします
ise31ztpイメージファイルを2台目のCD/DVDドライブにマウントします。
ここで、VMの電源をオフにし、再び電源をオンにします。ISEソフトウェアのインストールが開 始されます。以降のすべての手順は自動的に実行され、任意の時点で手動による介入は必要あり ません。
VMシリアルコンソールにアクセスして、ISEインストールログを表示します。ISEソフトウェア のインストール後に、セットアップが自動的にトリガーされます
上記の設定が完了すると、ISEアプリケーションが起動します。CLIにログインしてshow running- configを確認し、Web GUIアクセスを確認します
制限
ゲートウェイ、DNS、またはNTPへのpingが失敗すると、ZTPプロセスがハングします。
1.
ファイアウォールがICMPをブロックしている場合、ZTPではISEをインストールできません
。 2.
手動の方法では、ゲートウェイ、DNS、NTPなどに対してpingが失敗した場合に「No」と発音で きるため、セットアッププロセスが続行されます。ZTPでは、これは制限です。
ISE設定イメージを作成するには、Linuxサーバでルートアクセスが必要です 3.
'admin'アカウントのキーと値のペアファイルの暗号化/ハッシュされたパスワードはサポー トされていません。Plain passwordのみがサポートされます
4.
