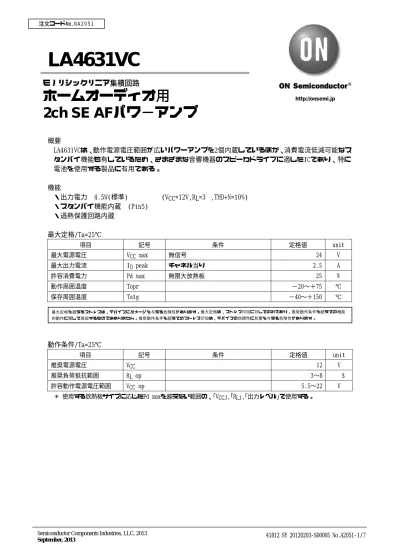

LA4631VC
概要
LA4631VCは、動作電源電圧範囲が広いパワーアンプを2個内蔵しているほか、消費電流低減可能なス タンバイ機能も有しているため、さまざまな音響機器のスピーカドライブに適したICであり、特に 電池を使用する製品に有用である。
機能
・出力電力 4.5W(標準) (VCC=12V,RL=3Ω,THD+N=10%)
・スタンバイ機能内蔵 (Pin5)
・過熱保護回路内蔵
最大定格/Ta=25℃
項目 記号 条件 定格値 unit
最大電源電圧 VCC max 無信号 24 V
最大出力電流 IO peak チャネル当り 2.5 A
許容消費電力 Pd max 無限大放熱板 25 W
動作周囲温度 Topr −20〜＋75 ℃
保存周囲温度 Tstg −40〜＋150 ℃
動作条件/Ta=25℃
項目 記号 条件 定格値 unit
推奨電源電圧 VCC 12 V
推奨負荷抵抗範囲 RL op 3〜8 Ω
許容動作電源電圧範囲 VCC op 5.5〜22 V
＊ 使用する放熱板サイズに応じたPd maxを越えない範囲の、｢VCC｣,｢RL｣,｢出力レベル｣で使用する。
モノリシックリニア集積回路
ホームオーディオ用
2ch SE AF パワ−アンプ
最大定格を超えるストレスは、デバイスにダメージを与える危険性があります。最大定格は、ストレス印加に対してのみであり、推奨動作条件を超えての機能 的動作に関して意図するものではありません。推奨動作条件を超えてのストレス印加は、デバイスの信頼性に影響を与える危険性があります。
無信号時電流 ICCO Rg=0 Ω 18 35 80 mA
スタンバイ電流 Ist 1 10 μ A
電圧利得 VG VO=0dBm 33 35 37 dB
全高調波ひずみ率 THD PO=1W 0.15 0.4 %
PO1 THD=10% 3.0 4.5 W
出力電力
PO2 VCC=9V, THD=10% 2.0 2.5 W
出力雑音電圧(RMS) VNO Rg=0 Ω ,BPF=20Hz〜20kHz 0.05 0.25 mVrms リップル除去率 SVRR Rg=0 Ω,fR=100Hz,VCCR=0dBm 50 60 dB チャネルセパレーション CHsep Rg=10k Ω,VO=0dBm 55 65 dB
入力抵抗 Ri 20 30 40 k Ω
スタンバイ端子印加電圧 VST アンプON(5ピン電圧) 1.5 5.0 V
外形図
Unit：mm (typ) 3049C
SANYO : SIP12H
26.8 (20.0)
(11.8)1.0 MIN 13.2 MAX
1.0 2.0
4.0
7.0 6.0
0.5 0.4
1 12
(2.4)
(8.4)
(R1.7)
2.0
HEAT SPREADER
Pd max -- Ta
100 × 100 × 1.5mm3
0 5 10 15 20 25 30
-20 0 20 40 60 80 100 120 140 160
3.2 7 12.5
50 × 50 × 1.5mm3
ブロック図
Standby VCC
ch1 Input
Pre GND
ch2 Input
Standby Switch
ch1 Input
amplifier Pre-drive
amplifier Output
amplifier
REF amplifier
ch2 Input amplifier
TSD protector
Pre-drive amplifier
Output amplifier
Pop noise prevention block Ripple filter
Ripple Filter P.P
RNF1
RNF2
Rf1
Rf2
ch1 Output
Power GND
ch2 Output 2
3
4
5 7
12
10
8
6 1
応用回路例
Ripple Filter
LA4631VC
IN1 PRE
GND IN2 Standby P.P VCC OUT2 NC
PWR
GND NC OUT1
+ + +
VSTB 5V
+
+
+ +
VCC
RL RL
12 11 10 9 8 7 6 5 4 3 2 1
Top view
・LA4631VCの入力ピン電位は約1.4Vであり、LA4631VCの前段に接続される回路の直 流電位により、極性を考慮する。
・アンプのスターティングタイム(電源投入後、出力が発生するまでの時間)は、入 力コンデンサの容量に比例して変化する。(1
μ
F時で約0.2S)C3 ・｢リップルフィルタ｣用で、100
μ
Fを推奨する。100μ
F以下にした場合、アンプOFF (スタンバイ端子Low)時のPOP音が悪化する。・1ピン端子電圧は、約1/2VCCである。
・1ピンを、300〜500
Ω
を通してGNDに接続すると、直流的なミュートをかけること ができる。この場合、抵抗値が750Ω
以上では、ミュートの抑圧度が低下するた め、注意する。C4 ・｢POP音防止用｣のためのコンデンサで、推奨値は4.7
μ
Fである。2.2μ
F以下にした 場合、アンプOFF(スタンバイ端子Low)時のPOP音が悪化する。また10μ
F以上では、アンプOFF(スタンバイ端子Low)時に｢音残り｣が発生する。
C5 ・電源コンデンサ。
・安定したアンプ動作のためには、できるだけICの近く(電源ラインのインピーダ ンス上昇を押さえる)に配置することが望ましい。
C6,C7 ・出力コンデンサ。アンプの低域f特に影響する。
fc=1/(2
πCout×RL) fc=低域カットオフ周波数、Cout=C6,C7
(参考)5ピンIC内部等価回路
Vx +
Rx Ix
Ix=max 4.5mA 5
STBY R22kΩ
R1 2kΩ
・5ピンをHigh/Lowに制御することにより、アンプのON/OFFが可能である。
・5ピンに｢1.5V以上または800
μ
A以上を印加｣することで、アンプがONになる。(5ピンに5Vを直接印 加すると、5ピン流入電流は約4.5mAとなる。)・5Vを超える電圧Vxを印加する場合は、流入電流が4.5mAを超えないように、電流制限用抵抗(Rx) を挿入する。(次式)
Rx=(Vx−5V)/4.5mA
・5ピンをマイコンで制御する場合、マイコンの能力に応じた最適な5ピン流入電流(Ix)とするため に、目安として、次式によりRxを算出し、流入電流を実測して確認する。
Rx=(Vx/Ix)−R1(2k
Ω
)※5ピンのStandby端子に電圧印加する場合は、必要に応じ上記を参考に、流入電流の制限用として、
抵抗(Rx)を挿入する。
10 20 40 110
0 2 4 6 12
12
0 18 24 4 6 8 10 22
Pd - PO (VCC=12V)
0 1 2 3 6
1 2 3 4
2 4 6 8 10 14 16 20 22
0 30 50 60 70 80 90 100
14 16 18
12 20
8 10
Pd - PO (VCC=9V)
I CC - PO (VCC=12V)
ICC - PO (VCC=9V)
4 5
0 200 400 600 1200
800 1000
200 400 600 1200
800 1000
ICCO -- VCC PO -- VCC
THD -- PO THD -- f
0.1 2 3 5 7 1.0 2 3 5 7 10 0.110 2 3 5 7 100 2 3 5 7 1k 2 3 5 7 10k 2 3 5 7 100k
2 3 5 7 1.0
2 3 5 7 10
0.1 2 3 5 7 1.0 2 3 5 7 10
f = 1kHz
f = 100Hz f = 10kHz
0.1 2 3 5 7 1.0 2 3 5 7 10 0.1 2 3 5 7 1.0 2 3 5 7 10
VCC = 12V f = 1kHz
VCC = 12V f = 1kHz
VCC = 9V f = 1kHz
VCC = 9V f = 1kHz RL = 3
Rg = 0
25 27 31
0 1 2 3
0
0 29 33 35
4 5
0
0
10 2 3 5 7 100 2 3 5 7 1k 2 3 5 7 10k 2 3 5 7 100k 0.1
0.2
0 0.5
0 10
4 6 8 10 12 14 16 18
0.5 0.8 1.1 1.4 1.7 2.0 0 0.2 0.4 0.6 0.8 1.0 1.2 1.4
10 2 3 5 7 100 2 3 5 7 1k 2 3 5 7 10k 2 3 5 7 100k 10 2 3 5 7 100 2 3 5 7 1k 2 3 5 7 10k 2 3 5 7 100k
10 2 3 5 7 100 2 3 5 7 1k 2 3 5 7 10k 2 3 5 7 100k
CHsep -- f VNO -- Rg
THD = 10%
THD = 1%
20 30 40 50 60 70 80
ch1 ch2
ch2 ch1
0.3 0.4
10 2 3 5 7 100 2 3 5 7 1k 2 3 5 7 10k 2 3 5 7 100k
SVRR -- VCC SVRR -- fR
fR -- Hz
VCCR -- Vrms
SVRR -- VCCR
10 20 30 40 50 60 70 80
20 22
10 20 30 40 50 60 70 80
10 20 30 40 50 60 70 80
10 20 30 40 50 60 70
80
ICCO -- Vstby
Vstby -- V
1.6 1.8 2.0
