テーラーベルトはお客様のご要望に合わせたベルト品種生地色調を選定し寸法裁断カットや各種プロファイルパーツ部位を溶着縫製さらに穴あけ各種ボタンホールや金具ファスナー等のアクセサリー加工を施す様はまさに洋服の御仕立てと重なりますこれらのベルトを上質な背広を仕立てる仕

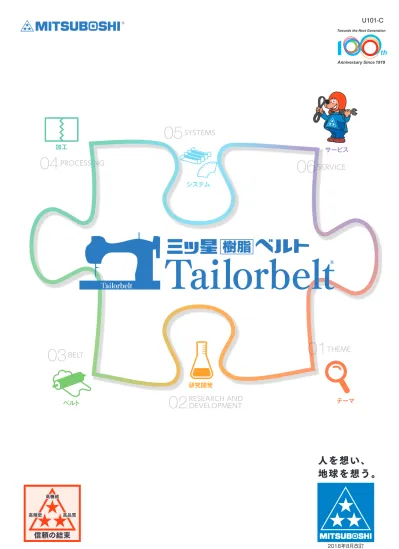

(1)

03 BELT

04 PROCESSING

05 SYSTEMS

2018年8月改訂

サービス

システム

研究開発

加工

テーマ

ベルト

02 RESEARCH AND

_DEVELOPMENT

01 THEME

(2)

選定し、寸法裁断〔カット〕や各種プロファイル〔パーツ部位〕を溶着・縫製。さ

らに、穴あけ〔各種ボタンホール〕や金具ファスナー等の〔アクセサリー加工〕

を施す様はまさに洋服の御仕立てと重なります。これらのベルトを「上質な背

広を仕立てる仕事ぶり」になぞらえ、

『テーラーベルト』と呼んで、一本一本丁

寧に心を込めて製作し、お客様のもとにお届けいたします。

(3)

Tailorbelt

I N D E X

3

カタログ利用にあたって

商品紹介

5

ママライン®シリーズ

9

LOGISTAR®シリーズ

11

Tailor加工

選定手順

13

ラインナップ

15

ベルト選定方法

Tailorbelt® U,V,P

18

特長

ベルト品種の呼称

19

品種一覧表

29

寸法公差

30

エンドレス方法と適用

33

Tailor加工

43

桟の種類と取り付け方法

57

ご使用上の注意点

Tailorbelt® F

60

特長

ベルト品種の呼称

61

品種一覧表

64

寸法公差

65

加工方法と適用

69

ご使用上の注意点

70

耐油・耐薬品性一覧表

75

樹脂コンベヤベルト使用条件表

設計編

76

ベルトデザイン

83

システムデザイン

ラウンドコンベヤ

100

ポートフレックス®

102

プーリライニング材グリップタイト

103

_{フリースパン®ベルト}

104

ゴムコンベヤベルト

107

樹脂製品

Tailorbelt

®

-F

Tailorbelt

®

-P

食品搬送用途樹脂ベルト ® シリーズ

Tailorbelt

®

-U

その他 同期搬送ベルト シームレスベルト 食品搬送用途樹脂ベルト ® シリーズ 物流用途樹脂ベルト ® シリーズ

Tailorbelt

®

-V

物流用途樹脂ベルト ® シリーズ

(4)

製品紹介

搬送物からベルトシリーズを選びます。

（食品搬送用途：ママライン®、物流用途：LOGISTAR®、Tailorbelt®-F、その他）

ベルト品種はシリーズ毎に分かれています。

L：LOGISTAR®

V：PVCベルト

1：グループNO.

食品搬送用途：ママライン®、物流用途：LOGISTAR®の製品に加え、新加工方法のTailor加工を記載しています。

またベルト製品の性能をアイコンを使って表示しています。

ママライン®

LOGISTAR®

Tailor加工

アイコン

アイコン凡例

M：ママライン®

U：ポリウレタンベルト

1：グループNO.

ベルト選定

ベルトシリーズ

バラ物でトラフ搬送に最適な仕様です。トラフ搬送耐熱・非粘着 _{フッ素樹脂をコーティングしています。}ベルト表面に耐熱性・離型性に優れた光透過表面カバーに耐光性に優れた無黄変ポリウレタンと白色導電糸入りの極薄帆布を採用。食品などの異物検査ラインに最適です。耐油性ほとんど食用油および溶剤を含まない機滑性滑性がある帆布を採用。ベルト上で搬送物を滞留、整列させたりできます。すり込み収縮防止 _{るベルトの収縮対策に有効です。}塩分や油脂、粉体のすり込みが原因とな特殊ポリウレタンを採用。次亜塩素酸ナトリウムによる除菌・洗浄に耐性があります。耐次亜塩素酸ナトリウム非粘着ベルト表面に非粘着性に優れた材料およびパターンを採用しています。耐カット性耐カット性ポリウレタンを採用。パンや菓子などの生地をベルト上でカットしたり、型で抜いたりすることができます。熱水洗浄対応熱水洗浄に優れたポリウレタンカバーおよび収縮が小さい帆布を採用しています。熱水洗浄によるトラブルを解消できます。抗菌・防かび有害な微生物とされる黄色ブドウ状球菌、大腸菌のほか、かび（JIS Z2911に準拠する試験5種類の混合かび）の増殖を抑制する効果があります。厚生省告示第370号適合厚生省告示第370号に適合しており、食品の裸搬送ができます。糸ほつれ防止糸ほつれしにくい帆布を使用しているため、フレームに接触してもベルトを大きく損傷することはありません。表面拭き取りやすさベルト表面の平面性を飛躍的に向上した鏡面仕上げ。ベルト表面の拭き取りが容易にできます。急傾斜搬送特殊樹脂とヘリンボーンパターンの組み合わせで高いグリップ性を発揮。埃に強く、静粛性が高い仕様になっています。裏面低騒音ベルト裏面に特殊な帆布を使用。ベルト支持テーブルとの擦過音を大幅に低減することができます。 M-U12 MX933W、MX933BL COLOR 非粘着厚生省告示第370号適合糸ほつれ防止熱水洗浄対応

(5)

ベルトや桟の選定、エンドレス方法、ベル

ト洗浄やベルト取り付けや保管方法につ

いて記述しています。

Tailorbelt®-U、V、PはP.57〜58、

Tailorbelt®-FはP.69

各ベルト品種に仕様、性能および耐油・耐薬品性能を一覧にしました。

Tailorbelt®-U、V、PはP.19〜28　　Tailorbelt®-FはP.61〜62に記載しています。

耐油・耐薬品性一覧表（P.71〜73）の

Tailorbelt®-Uの分類：Aの欄を適用可否を確認下さい。

各ベルト品種にエンドレスの種類、セン

ターシーム、特殊加工（Premiumプリン

ト、Premiumシール）などの用途に応じた

加工の適用可否を一覧にしました。

Tailorbelt®-U、V、PはP.39〜42、

Tailorbelt®-FはP.65

各ベルト品種の桟付け適用可否を一覧

にしました。P.49〜52

Tailor加工

加工対応表

桟付け加工一覧表

Tailor加工

ご使用上の注意点

（例）　MX081Wの場合

品質一覧表　→　耐油・耐薬品性グループA

耐油・耐薬品性能の参照方法

(6)

※上記粘着物の搬送については目安としてご参照ください。あらかじめカットサンプルで付着の状態を確認することをお奨めします。フッ素コーティングベルトシリコーンコーティングベルトハイブリッドシリコーンベルトポリウレタンベルトポリオレフィンベルト

高

搬

送

物

粘

着

性

低

搬送物温度

非粘着シリーズ

粘着物の搬送に適したタイプ

特許第6291514号

M-U13 NS32UEG0/3SI COLOR

パンや菓子生地、未包装品の非粘着およびグリップ力が必要なライン

厚生省告示

第370号糸ほつれ非粘着

※食品トレーの合流ラインなどの滑り・アキューム用途でもご使用できます。

M-U12 NS32UG0/0HSW、NS41U0/0HSBL_NS52U0/0HSBL COLOR

コーティング帆布タイプ

ガムやパン生地などのはく離用途 非粘着厚生省告示第370号適合滑性 M-U12 MX933W、MX933BL COLOR

カバータイプ

パンや菓子生地のはく離用途 非粘着厚生省告示第370号適合糸ほつれ防止熱水洗浄対応

ベルト表面に新素材のハイブリッドシリコーンを採用。離型効果の持続性に優れています。

※ハイブリッドシリコーン:ポリウレタンとシリコーン（ポリシロキサン）との共重合体

粘着物がくっつきにくい

ハイブリッドシリコーンベルト

M-U11 NS32UCG0/3PTFE COLOR 炊きたてご飯や餅搬送ライン 耐熱・非粘着厚生省告示第370号適合糸ほつれ防止耐次亜塩素酸ナトリウム熱水洗浄対応

ポリウレタンベルトの表面に耐熱、離型性に優れたフッ素をコーティング。

耐熱性および離型性に優れる

フッ素コーティングベルト

ポリウレタンベルトの表面に離型性、グリップ力に優れたシリコーンをコーティング。

またエンドレス加工が容易です。

離型性・グリップ力に優れ、エンドレス加工がしやすい

シリコーンコーティングベルト

クリーン、安全、確実

その優しさはママのように。

食の現場をクリーンにサポートしてきた、三ツ星ベルトの

『ママライン®』。食品の製造・加工ラインには何よりも

安全性と衛生性が求められます。その多様化するニー

ズにお応えする『ママライン®』にご期待ください。

®

シリーズ

非粘着ベルトの位置付け

炊きたてご飯団子生地ガム生地メロンパンのビスケット生地キャンディー生地キャラメル生地つきたて餅パン生地ビスケット生地うどん生地パン生地

(7)

ナイフエッジ、高温、油の影響により短期間で消

耗します。ナイフエッジに耐える低収縮ベルトの

寿命は、従来品から大きく改善できます。

ふきとりやすい

鏡面ベルト

従来ベルト／拭き取りにくい 鏡面ベルト／拭き取りやすい

チョコレート

拭き取り評価

塩水などの液体が、ベルト裏面帆布に染み込むような環境では、液体はベルトに含浸・乾

燥を繰り返し、やがて塩分は帆布内部で結晶化します。また肉類に含まれた油脂は、ベル

ト走行によって徐々に帆布の織目にすり込まれます。これらの物質は帆布のたて糸や織目

において成長し、たて糸の織角度を変化させ、ベルト長さの方向の収縮の原因となります。

すり込み収縮テスト 低収縮ベルト従来ベルトベルト波打ち塩分を含んだ水が浸透よこ糸たて糸

収縮

すり込み収縮のメカニズム

抜群の透過率

光透過性ベルト

特許第6118224号 M-U15 MX001SKL COLOR 食品および医薬品の異物検査・欠け検査など 光透過厚生省告示第370号適合 COLOR M-U10 MX717W

耐油

チョコレートおよびビスケットの成形ラインなど 表面拭き取りやすさ Oil 耐油性厚生省告示第370号適合 COLOR M-U4 MX718W、MX719W、MX722W、MX718BL、_{MX719BL、MX718LG、MX719LG}

抗菌・防かび／非粘着

パン、菓子や麺生地、食肉など 非粘着表面拭き取りやすさ厚生省告示第370号適合糸ほつれ防止熱水洗浄対応抗菌・防かび M-U5 MX333W、MX333WS（布目太パターン）_{MX333BL、MX333BLS（布目太パターン）}

抗菌・防かび

COLOR すり込み収縮防止厚生省告示第370号適合糸ほつれ防止熱水洗浄対応抗菌・防かび

鏡面／抗菌・防かび／非粘着

COLOR M-U6 MX733W すり込み収縮防止表面拭き取りやすさ厚生省告示第370号適合熱水洗浄対応非粘着糸ほつれ_防止 _防かび抗菌・

耐次亜塩素酸ナトリウム

COLOR M-U8 MX333CW 厚生省告示第370号適合耐次亜塩素酸ナトリウムすり込み収縮防止糸ほつれ防止熱水洗浄対応抗菌・防かび耐油性 Oil

低収縮ベルトのアプリケーション

すくい取りデパンナー用ベルト

表カバーに耐光性に優れた無黄変ポリウレタ

ンと白色導電糸入り極薄帆布を採用。光透

過率が96%に向上。

（従来品は約70%）

すり込み収縮しない

低収縮ベルト

ベルト裏面に特殊な帆布を採用。塩分や肉汁などのすり込み収縮を防止します。

ベルト表面の平滑性を飛躍的に向上した鏡面仕上げ。表面の拭き取り性や清掃性が

しやすくなります。

食肉、水産加工品や海産物など 使用可能ベルト □MX333W　■MX333BL　□MX733W　■MX333CW

(8)

食品搬送に求められるすべての性能（抗菌・防かび、糸ほ

つれ防止、熱水洗浄対応）を兼ね備えたママライン®の基本

仕様です。

ベルト表面に特殊ポリウレタンとヘリンボーンパターンの組み合わせ。

◦ほこりが付着しても、傾斜角度30度（目安）の搬送が可能です。

◦食品衛生法にも適合します。

◦騒音の発生を抑えた表面パターンを採用しています。

耐カット性に優れたポリウレタンを採用。パンや菓子生地

をベルト上でカットしたり、型で抜いたりできます。

M-U16 NS32UKG0/8N_NS82UG0/8BL

厚生省告示

第370号糸ほつれ耐

ほとんどの食用油に対応できます。

COLOR

M-U9 NS41UEG0/2W_NS82UEG0/2W

厚生省告示第370号適合糸ほつれ防止耐油性 Oil

M-U19 _{（緑：NS41UKG0/15GTTもご用意しています）}NS41UKG0/15WTT COLOR

厚生省告示第370号適合糸ほつれ防止急傾斜搬送 化粧箱やシュリンク包装品の傾斜搬送ラインに

スタンダード

M-U1 NS41UFG0/2W、NS32UFG0/2W、NS82UFG0/2Wなど_{NS41UFG0/2BL、NS32UFG0/2BL、NS82UFG0/5BLなど} COLOR 厚生省告示第370号適合糸ほつれ防止熱水洗浄対応抗菌・防かび

トラフ

M-U2 NS82UFT0/2W、NS82UFT2/2WP、_NS82UFT2/2WR COLOR トラフ搬送厚生省告示第370号適合糸ほつれ防止熱水洗浄対応抗菌・防かび パンや菓子の裸搬送からシュリンク包装品および食品トレーなど

生地をカットできる

ロータリーカッターベルト

油を多く含む搬送物に最適

耐油ベルト

高性能傾斜ベルト

食品工場で広く使われる次亜塩素酸ナトリウムは除菌効果が高

く、食品工場内の製造装置や生肉・生野菜などの除菌に用いら

れます。次亜塩素酸ナトリウムでベルトを除菌する際に、高濃度

の液に長時間浸漬したり、除菌後のすすぎが不十分な場合、汎

用のポリウレタンでは劣化することがあります。耐次亜塩素酸ナト

リウムベルトはこの様な環境でも対応できます。

高濃度5%次亜塩素酸ナトリウムに浸漬させた状況 耐次亜塩素酸ナトリウムベルト従来ベルト劣化したカバー

除菌効果のある次亜塩素酸ナトリウム洗浄の耐性を高めた特殊

ポリウレタンを採用しています。

抗菌・防かび

M-U7 NS82UCG0/2W COLOR 耐次亜塩素酸ナトリウム厚生省告示第370号適合糸ほつれ防止抗菌・防かび熱水洗浄対応 Oil 耐油性

低収縮

COLOR M-U8 MX333CW すり込み収縮防止耐次亜塩素酸ナトリウム厚生省告示第370号適合糸ほつれ防止熱水洗浄対応抗菌・防かび耐油性 Oil 食肉、水産加工品や生野菜など

洗浄に強い

耐次亜塩素酸ナトリウムベルト

抗菌・防かびベルト

50 40 30 20 10 0 ヘリンボーン (TT) _(BW)籠編 _たて溝 (T) ラフトップ溝 (SS) 30 15 ₁₅ ₂₀ 傾斜角度（ﾟ）ヘリンボーンパターン

意匠第1375039号

COLOR

(9)

適用機種

ベルト： NS41UFR0/5BL

ラウンドコンベヤ

ブルーベルトのシステム製品

機種名ラウンド角度ラウンド内径ベルト有効幅最高搬送速度最大搬送質量（度）（mm）（mm）（m/min）（kg/台） mini 200R 90 200 200 30 20 300 400 ※上記仕様以外については、当社までお問い合せください。

ブルーベルト専用よこ桟

（クリート） 1H形 2H形

ブルーベルト専用Sフランジ

A B C U40S 50 45 2.2 U60S 45.5 55 2.2 ベルト： NS82UFG0/5BL

ポートフレックス®

（単位：mm）（単位：mm）

青いママは見逃さない。

ブルーベルト

低収縮

M-U5 MX333BL、MX333BLS 食肉搬送：MX333BLS

非粘着/ポリウレタン

M-U14 NS32UFHG0/5BLM、_{NS41UFHG0/5BLM}

パン生地搬送：NS32UFHG0/5BLM M-U12 MX933BL

非粘着/ハイブリッドシリコーン

（カバー付き） パン生地搬送：MX933BL

鏡面

M-U4 MX718BL、MX719BL 麺生地搬送：MX719BL M-U1 NS41UFG0/2BL、NS32UFG0/2BL パン搬送：NS32UFG0/2BL

食品カット

（ロータリーカッター）

用途

M-U16 NS32UG0/8BL パン生地搬送：NS32UG0/8BL M-U12 NS41U0/0HSBL、NS52U0/0HSBL

非粘着/ハイブリッドシリコーン

（コーティングタイプ） 食品トレー合流ライン：NS52U0/0HSBL

自然界の食品にないブルーを使用。異物や残

滓の発見、清掃効果の確認に適したベルトで

す。工場全体をブルーで統一できます。

ブルーの原着糸を使用しているので色落ちや色移りがありません

(10)

光電管の検出・搬送ラインに最適

1プライ反り対策ベルト

ダンボール・プラスチックケースの搬送ラインに最適

水平搬送ベルト

現場に音は運ばない。

物流トラックターミナル、空港、新聞配送センター、通販の

集荷配送センターなどの高速化が要求されるラインにはつ

きものの擦過音による騒音。働く人々にとっては障害となる

音を『ロジスター®』が快適な作業環境を提供します。

®

シリーズ

L-U1 MX081G COLOR 糸ほつれ防止低騒音裏面厚生省告示第370号適合

従来ベルトのよこ剛性を1.5倍に増やしていますので、ベルトの

反りが小さくできます。小径のプーリにもしなやかに巻き付き、低

騒音仕様にもなっています。ミニコンの相性も抜群です。

従来品

反り対策品

ベルト反りが原因で光電管の光を遮り、コンベヤの誤動作

が生じることがありました。

※ 白色タイプMX081W（抗菌、防かび仕様）もご用意しています。 ※ 中間層をポリウレタンに変更した仕様に一部変更しています。このため、屈曲性が良くなりました。 COLOR 滑性

L-U7 NS41UG0/0G_NS82UG0/0G

たて方向に滑性が高い帆布を採

用。ベルト上で搬送物を滞留、

整列させることができます。

帆布タイプ

COLOR 滑性

L-U9 NS82UPG0/0W_NS82UPG0/0G

よこ方向に滑性が高い帆布を採

用。搬送物をベルト横方向から

整列させるパレタイザーに最適。

よこ滑性帆布タイプ

厚生省告示第370号適合滑性 COLOR

L-U8 NS41UHG0/2G_NS82UHG0/2G

滑性が高い高硬度ポリウレタン

を採用。部品類の滑り搬送に最

適。

ポリウレタンタイプ

ダンボールなどの合流・搬送ラインに最適

滑性ベルト

ポリウレタンベルト

Tailorbelt®-U

耐水性・耐湿熱性に優れたポリウレタンを採用。食品の

裸搬送からダンボール、プラスチックまで幅広く適用できます。

COLOR L-U1 NS41UG0/2G NS82UG0/2G NS82UG0/2YG NS82UG0/5G NS123UG0/5G など厚生省告示第370号適合糸ほつれ防止

スタンダード

COLOR

L-U2 NS41UR0/5G_NS82UR0/2G

厚生省告示第370号適合糸ほつれ防止

トラフ／ラウンドコンベヤ

耐油性・耐薬品性に優れたPVCカバーを採用。機械

部品、鋼板、建材ボードなどの搬送にも対応できます。

COLOR 糸ほつれ防止 ※ NS183VN0/20QWおよび NS183VN0/20QGは糸ほつれ防止機能は有していません。 L-V1 NS41VG5/5G NS82VG0/5QW NS82VG0/5QG NS82VG5/5QW NS82VG5/5QG NS82VG0/20QG NS183VN0/20QW NS183VN0/20QG

PVCベルト

Tailorbelt

®

_-V

(11)

不快と感じられる周波数領域において音圧レベルをTailorbelt®-UG、VGよりもさらに10dB小さ

くできました。

荷重プーリ回転方向 評価条件 プーリ材質：アルミ／プーリ径：φ100mm プーリ周速度：100m/min／ベルト張力：0.1N/mm 測定位置：プーリより150mm 離れた位置測定方法：Aスケールにて周波数分析

表面カバーに特殊エラストマーとヘリンボーンパターンの組み合わせ。

◦ほこりが付着しても、傾斜角度30度（目安）の搬送が可能です。

◦騒音の発生を抑えた表面パターンを採用しています。

裏面帆布の

構造

▲ ベルトの進行方向低騒音仕様 Tailorbelt®-UG、VG

ベルト裏面帆布に特殊な帆布を採用。

ベルト支持テーブルと裏面帆布の擦過音を大幅に低減できます。

1.2 0.8 0.4 0 ヘリンボーン (TT) (BW)籠編たて溝(T) ラフトップ溝(SS) クリーンな状態ほこりが付着した状態摩擦係数

ほこりが付着しても、高い傾斜能力を維持します。

傾斜搬送能力

50 40 30 20 10 0 ヘリンボーン (TT) _(BW)籠編 _たて溝 (T) ラフトップ溝 (SS) 30 15 ₁₅ ₂₀ 傾斜角度（ﾟ）

スナブ、ベンドプーリ、リタン

ローラなど、ベルト表面とプー

リが接触する際の騒音を大幅

に低減できます。

ヘリンボーンプーリベルトとプーリの接触面が進行方向に連続しており、接触音が小さい。ヘリンボーンパターン意匠登録1375039号 L-V5 NS82VK0/15QGYTT COLOR 糸ほつれ防止急傾斜搬送 COLOR L-V5 NS82VKS0/15QGTT 急傾斜搬送低騒音裏面 L-V1 MX056QG L-V2 NS52VK0/5QBKM L-V3 NS82VX0/8GBW L-U1 MX207 L-U5 MX208（たて溝） L-V4 NS122VN0/20GSS_{NS122VX0/20GYSS} L-V5 NS82VKS0/15QGTT COLOR 裏面低騒音 物流ターミナル、空港、新聞配送センターの傾斜搬送ライン 高速化が要求される物流ターミナル、空港、新聞配送センター　糸ほつれ防止急傾斜搬送厚生省告示第370号適合 65 60 55 50 45 40 周波数（Hz） Tailorbelt®-UG,VGベルト低騒音ベルトモータ音騒音（ dB）A スケール 12.5K 10K 8K 6.3K 5K 4K 3.15K 2.5K 2K 1.6K 1.25K 1K 800 630 500 擦過音として聞こえる 食品工場での包装品やダンボール傾斜搬送ライン COLOR

L-U6 _{（白：NS41UKG0/15WTTもご用意しています）}NS41UKG0/15GTT

特殊ポリウレタンの1プライベルトでミニコンの相性も抜群。

食品衛生法適合ベルト

高性能傾斜ベルト

裏面擦過音が小さい

低騒音ベルト

(12)

Tailor加工

複雑なマークや写真をベルト表面にプリントし、更にその上から透明

ポリウレタンシートを貼り合わせ加工。

◦プリント部分が消えることがありません。

◦ ベルトに社名やロゴマークを入れておけば、展示会など会社の

PR効果が期待できます。

※透明ポリウレタンシートは抗菌・防かび用ではありません。

ベルト表面にプリント加工

Premiumプリント

パンや菓子生地の離型性に優れた帆布面にプリント加工が可能。

◦プリントした部分が消えることがありません。

◦食品衛生法にも適合します。

ベルト表面帆布でプリント加工が可能

Premiumプリント・イン

ベルト品種：NS32UG0/0IN

ベルト両端部に同材質のシール材を溶着し、ベルト端部を被覆。

◦ 端部からの水や油の浸透を防ぎ、衛生的な環境つくりにお役立

てます。

端部からの水・油の染み込みを防ぐ

Premiumシール

適用品種：Tailorbelt®-Uの2プライカバー付きタイプ

1プライ滑性ベルトに開発した補強入り電光式エンドレス。

◦蛇行防止桟の乗り上げによるエンドレスの割れに対応できます。

◦ナイフエッジでアキューム走行も可能です。

電光割れに強い

Premium電光式エンドレス

適用品種：NS41UG0/0W、NS41UG0/0G、NS41U0/0HSBL

搬送物の傷付きを防ぐ

Premium金具エンドレス

（特殊金具エンドレス）

現場でピンを通すだけで、スムーズなエンドレスが可能。

通常の金具エンドレスとは異なり、裏面に金具が露出しない構造。

◦搬送物やコンベヤ設備に傷を付けることがありません。

現場でピンを通すだけで、スムーズなエンドレスが可能。

◦ プラスチックレーシングのため、搬送物やコンベヤ設備を傷を付

けることがありません。

◦ミニコン用（プーリ径Φ25mm）にも対応できます。

1プライベルトの専用の特殊レーシングエンドレス

Premiumファスナー

プレミアムな加工でワンランク上の

要求にお応えします。

ベルトを「上質な背広を仕立てる仕事ぶり」に

なぞらえ、一本一本丁寧に心を込めて製作し、

お客さまのもとにお届けします。

特許第6062292号

(13)

1

選定手順

CHECK

桟付けなどの加工を確認

ベルト支持方法により品種を決定

ベルト幅からプライ数を決定

搬送物からベルトシリーズを選ぶ

PHASE.1

PHASE.2

PHASE.3

PHASE.4

PHASE.5

選定手順の流れ

(14)

傾斜搬送 抗菌・防かびベルト 耐油ベルト スタンダード MX081W NS32UFG0/2W NS41UFG0/2W NS41UFG0/2WR NS41UFG2/2W NS82UFG0/2W NS82UFG0/5W NS82UFG0/5WS NS82UFG2/2W NS123UFG0/5W NS41UEG0/2W NS82UEG0/2W 鏡　面 MX718W MX719W MX722W MX717W ラウンド コンベヤ MX333W MX333WS 非粘着ベルト フッ素 コーティング ハイブリッドシリコーン ポリウレタン NS32UCG0/3PTFE ポリオレフィン 特殊ベルト 光透過ベルト _{（ロータリーカッター）}カット用途 滑り・アキューム_用途 低収縮 耐次亜塩素酸_{ナトリウム} NS82UCG0/2W トラフ NS82UFT0/2W NS82UFT2/2WP NS82UFT2/2WR NS82UF2/2WP MX733W NS41UFR0/5W NS82UFR0/2W MX333CW NS11PN3/5NM NS32PN0/5NM （NS15PNM） ※シート綿帆布 NS32UB0/0 NS32UEG0/3SI NS32UFG0/2BL NS41UFG0/2BL NS82UFG0/5BL 離型性・耐薬品性に優れたポリオレフィンタイプ円軌道（カーブ）コンベヤやトラフ用途の専用タイプほこりが付着しても搬送物が滑りにくいヨコ方向に滑性のある帆布で、ベルト幅方向から整列させるパレタイザーに最適滑性が高い帆布および高硬度ポリウレタンを使用し、ベルト上で滞留・整列可能Ｔailorbelt®-V 耐油・耐薬品性に優れ、油の付いた機械部品や鋼板、建材ボードなどの搬送に対応Ｔailorbelt®-U 食品の裸搬送からダンボール、金属、プラスチックまで幅広く適用グリップ力の高いカバーおよびパターンの組み合わせで傾斜搬送に最適離型性に優れた材料（綿、ポリウレタン）もしくはパターン付きタイプ シリコーン コーティング 離型性、グリップ力に優れたシリコーンコーティングタイプ離型効果の持続性が高い新素材のハイブリッドシリコーンタイプ耐熱、非粘着性に優れたフッ素コーティングタイプ次亜塩素酸ナトリウムの除菌・洗浄に適したタイプバラ物を荷こぼれなくトラフ搬送円軌道（カーブ）コンベヤの専用タイプ裏面帆布の塩分や肉汁のすり込み収縮を防止表面の拭き取りおよび清掃がしやすい食品搬送に適した高性能タイプ食品工場などの衛生的な環境づくりに適した抗菌・防かびタイプほとんどの食用油に適したタイプ粘着物の搬送に適したタイプグリップ力が高いたて溝パターンを採用 高性能傾斜搬送 グリップ力が高い、特殊ポリウレタンとヘリンボーンパターンを採用トレーなどの滞留、整列などに最適なベルト耐カット性に優れたポリウレタンを採用食品の目視検査ラインに適したタイプダイヤモンドパターン NS32UFHG0/5WM NS41UFHG0/5WM NS32UFHG0/5BLM NS41UFHG0/5BLM MX001SKL NS32UKG0/8N NS41UG0/0W

NS82UG0/0W NS41UKG0/5WTNS82UKG0/8WT NS41UKG0/15WTT MX718LG MX719LG MX718BL MX719BL MX333BLMX333BLS フラット NS41UFHG0/2W NS82UFHG0/2W コーティングタイプ NS32UG0/0HSW NS41U0/0HSBL NS52U0/0HSBL カバータイプ MX933W MX933BL 水平搬送 白半透明アイボリースカイブルーライムグリーン薄茶 COLOR MX081G NS41UG0/2G NS41UG2/2G NS82UG0/2G Tailorbelt®-V すべり・ アキューム用途 帆布 NS41UG0/0G NS82UG0/0G カバー付き NS41UHG0/2G NS82UHG0/2G 横すべり用途 NS82UPG0/0W ラウンドコンベヤ・ トラフ用途 傾斜搬送 NS82VK0/15QGYTT NS82VKG0/20QGD NS122VN0/20GSS NS41UKG0/5GT NS82UKG0/8GT ＭＸ208 NS82VKG0/15QGYA NS82UG0/5GS 目安：5°以下 高性能傾斜搬送 目安：30°以下 目安：15°以下 NS52VK0/5QBKM 目安：10°以下 NS41UG0/2GR NS82UG0/2GR NS41UR0/5G NS82UR0/2G MX207 NS82UG0/5G NS82UG2/2G NS123UG0/5G NS82UG0/2YG NS82UPG0/0G NS82VKS0/15QGTT NS122VＸ0/20GＹSS 目安：20°以下 NS41UFR0/5BL NS32UG0/8BL NS82VX0/8GBW NS82VKUG5/8QDBT NS82VKG0/15QGY NS82VKG5/5QDB

Tailorbelt®-V Tailorbelt®-V Tailorbelt®-V Tailorbelt®-V NS183VN0/20QG NS183VN0/20QW NS82VG5/5QG NS82VG0/20QG NS82VG5/5QW NS82VG0/5QG MX056QG NS82VG0/5QＷ NS41VG5/5G Tailorbelt®-U Tailorbelt®-U Tailorbelt®-U NS41UKG0/15GTTTailorbelt®-U Tailorbelt®-U ガラス繊維 フッ素樹脂 ベルトコンベヤの荷こぼれ防止用のスカート材不織布やシート状の幅広搬送物やサクションの用途に最適静電気を嫌う半導体や電子部品の搬送に最適溶剤を含まない機械油に適用可能

LINEUP

その他用途

耐油仕様 NS30FK-M NS15FK ガラス繊維 メッシュ NS03FG-P NS05FG-P NS06FG-P NS10FG-P NS14FG-P NS27FG-P NS22FG-S NS06FG-TR NS10FG-BR NS05FG-B NS06FG-B NS10FG-B NS14FG-B NS27FG-B NS19FG-M NS21FG-M NS30FG-M アラミド繊維 メッシュ アラミド繊維 高性能帯電 防止仕様 NS15FK-B

Tailorbelt®-Ｆ

シリーズ

NS82UEG0/2G NS41UEG0/2G スカート用途 耐引裂き・ 広幅用途 NSK1UM0/1G NSK1UM0/1W NS82UX0/2G NS82UHX0/2W NS122UX0/3G NS123UX0/3W NS123UX0/3G NS82UX0/2W NS41UG0/2BK NS82UG0/2BK COLOR 緑黒白 COLOR 茶黒

LINEUP

COLOR 灰暗青黒白黄緑緑

物流用途

ＬＯＧＩＳＴＡＲ®

LINEUP

食品搬送用途

ママライン®

M-U1 M-U1 M-U9 M-U10 M-U6 M-U4 M-U4 M-U5

M-U4 M-U5 M-U7 M-U2 M-U3

M-U3 M-U8 M-U11 M-U12 M-U13 M-U14 M-P1 M-U14 M-U14 M-U14 M-U12 M-U12 M-U15 M-U16 M-U16

M-U17 M-U18 M-U19

L-U1 L-V1 L-U7 L-U8 L-U9 L-U2 L-U3 L-U4 L-V2 L-U5 L-V4 L-U6 L-V3 O-U1 F-1 F-5 F-2 F-3 F-4

O-U2 O-U3 O-U4

L-V5

L

I

N

E

U

P

食品搬送用途

Ⓡ

(15)

傾斜搬送 抗菌・防かびベルト 耐油ベルト スタンダード MX081W NS32UFG0/2W NS41UFG0/2W NS41UFG0/2WR NS41UFG2/2W NS82UFG0/2W NS82UFG0/5W NS82UFG0/5WS NS82UFG2/2W NS123UFG0/5W NS41UEG0/2W NS82UEG0/2W 鏡　面 MX718W MX719W MX722W MX717W ラウンド コンベヤ MX333W MX333WS 非粘着ベルト フッ素 コーティング ハイブリッドシリコーン ポリウレタン NS32UCG0/3PTFE ポリオレフィン 特殊ベルト 光透過ベルト _{（ロータリーカッター）}カット用途 滑り・アキューム_用途 低収縮 耐次亜塩素酸_{ナトリウム} NS82UCG0/2W トラフ NS82UFT0/2W NS82UFT2/2WP NS82UFT2/2WR NS82UF2/2WP MX733W NS41UFR0/5W NS82UFR0/2W MX333CW NS11PN3/5NM NS32PN0/5NM （NS15PNM） ※シート綿帆布 NS32UB0/0 NS32UEG0/3SI NS32UFG0/2BL NS41UFG0/2BL NS82UFG0/5BL 離型性・耐薬品性に優れたポリオレフィンタイプ円軌道（カーブ）コンベヤやトラフ用途の専用タイプほこりが付着しても搬送物が滑りにくいヨコ方向に滑性のある帆布で、ベルト幅方向から整列させるパレタイザーに最適滑性が高い帆布および高硬度ポリウレタンを使用し、ベルト上で滞留・整列可能Ｔailorbelt®-V 耐油・耐薬品性に優れ、油の付いた機械部品や鋼板、建材ボードなどの搬送に対応Ｔailorbelt®-U 食品の裸搬送からダンボール、金属、プラスチックまで幅広く適用グリップ力の高いカバーおよびパターンの組み合わせで傾斜搬送に最適離型性に優れた材料（綿、ポリウレタン）もしくはパターン付きタイプ シリコーン コーティング 離型性、グリップ力に優れたシリコーンコーティングタイプ離型効果の持続性が高い新素材のハイブリッドシリコーンタイプ耐熱、非粘着性に優れたフッ素コーティングタイプ次亜塩素酸ナトリウムの除菌・洗浄に適したタイプバラ物を荷こぼれなくトラフ搬送円軌道（カーブ）コンベヤの専用タイプ裏面帆布の塩分や肉汁のすり込み収縮を防止表面の拭き取りおよび清掃がしやすい食品搬送に適した高性能タイプ食品工場などの衛生的な環境づくりに適した抗菌・防かびタイプほとんどの食用油に適したタイプ粘着物の搬送に適したタイプグリップ力が高いたて溝パターンを採用 高性能傾斜搬送 グリップ力が高い、特殊ポリウレタンとヘリンボーンパターンを採用トレーなどの滞留、整列などに最適なベルト耐カット性に優れたポリウレタンを採用食品の目視検査ラインに適したタイプダイヤモンドパターン NS32UFHG0/5WM NS41UFHG0/5WM NS32UFHG0/5BLM NS41UFHG0/5BLM MX001SKL NS32UKG0/8N NS41UG0/0W

NS82UG0/0W NS41UKG0/5WTNS82UKG0/8WT NS41UKG0/15WTT MX718LG MX719LG MX718BL MX719BL MX333BLMX333BLS フラット NS41UFHG0/2W NS82UFHG0/2W コーティングタイプ NS32UG0/0HSW NS41U0/0HSBL NS52U0/0HSBL カバータイプ MX933W MX933BL 水平搬送 白半透明アイボリースカイブルーライムグリーン薄茶 COLOR MX081G NS41UG0/2G NS41UG2/2G NS82UG0/2G Tailorbelt®-V すべり・ アキューム用途 帆布 NS41UG0/0G NS82UG0/0G カバー付き NS41UHG0/2G NS82UHG0/2G 横すべり用途 NS82UPG0/0W ラウンドコンベヤ・ トラフ用途 傾斜搬送 NS82VK0/15QGYTT NS82VKG0/20QGD NS122VN0/20GSS NS41UKG0/5GT NS82UKG0/8GT ＭＸ208 NS82VKG0/15QGYA NS82UG0/5GS 目安：5°以下 高性能傾斜搬送 目安：30°以下 目安：15°以下 NS52VK0/5QBKM 目安：10°以下 NS41UG0/2GR NS82UG0/2GR NS41UR0/5G NS82UR0/2G MX207 NS82UG0/5G NS82UG2/2G NS123UG0/5G NS82UG0/2YG NS82UPG0/0G NS82VKS0/15QGTT NS122VＸ0/20GＹSS 目安：20°以下 NS41UFR0/5BL NS32UG0/8BL NS82VX0/8GBW NS82VKUG5/8QDBT NS82VKG0/15QGY NS82VKG5/5QDB

Tailorbelt®-V Tailorbelt®-V Tailorbelt®-V Tailorbelt®-V NS183VN0/20QG NS183VN0/20QW NS82VG5/5QG NS82VG0/20QG NS82VG5/5QW NS82VG0/5QG MX056QG NS82VG0/5QＷ NS41VG5/5G Tailorbelt®-U Tailorbelt®-U Tailorbelt®-U NS41UKG0/15GTTTailorbelt®-U Tailorbelt®-U ガラス繊維 シリコーン樹脂 フッ素樹脂 ベルトコンベヤの荷こぼれ防止用のスカート材不織布やシート状の幅広搬送物やサクションの用途に最適静電気を嫌う半導体や電子部品の搬送に最適溶剤を含まない機械油に適用可能

LINEUP

その他用途

耐油仕様 NS30FK-M NS15FK ガラス繊維 メッシュ NS03FG-P NS05FG-P NS06FG-P NS10FG-P NS14FG-P NS27FG-P NS22FG-S NS06FG-TR NS10FG-BR NS24SG-W NS42SG-W NS05FG-B NS06FG-B NS10FG-B NS14FG-B NS27FG-B NS19FG-M NS21FG-M NS30FG-M アラミド繊維 メッシュ アラミド繊維 高性能帯電 防止仕様 NS15FK-B

Tailorbelt®-Ｆ

シリーズ

NS82UEG0/2G NS41UEG0/2G スカート用途 耐引裂き・ 広幅用途 NSK1UM0/1G NSK1UM0/1W NS82UX0/2G NS82UHX0/2W NS122UX0/3G NS123UX0/3W NS123UX0/3G NS82UX0/2W NS41UG0/2BK NS82UG0/2BK COLOR 緑黒白 COLOR 茶黒白

LINEUP

COLOR 灰暗青黒白黄緑緑

物流用途

ＬＯＧＩＳＴＡＲ®

LINEUP

食品搬送用途

ママライン®

M-U1 M-U1 M-U9 M-U10 M-U6 M-U4 M-U4 M-U5

M-U4 M-U5 M-U7 M-U2 M-U3

M-U3 M-U8 M-U11 M-U12 M-U13 M-U14 M-P1 M-U14 M-U14 M-U14 M-U12 M-U12 M-U15 M-U16 M-U16

M-U17 M-U18 M-U19

L-U1 L-V1 L-U7 L-U8 L-U9 L-U2 L-U3 L-U4 L-V2 L-U5 L-V4 L-U6 L-V3 O-U1 F-1 F-5 F-2 F-3 F-4

O-U2 O-U3 O-U4

(16)

食品用途/物流用途/その他用途ですか?

グループ分けはP.13〜14 LINEUPから参照ください。

食　品

食

　

品

物

　

流

そ

の

他

物　流

その他

電気・電子部品

O-U2

鋼板

L-V1

繊維（不織布）

O-U3

機械部品（油付着）

L-V1、O-U1

木工品

L-V1

同期搬送

同期搬送用ベルト（P.27）から選定ください。

冷蔵・冷凍庫内の搬送

※雰囲気および搬送温度：−30〜0℃ Tailorbelt®-U（P.19〜26）から選定ください。

乾燥・オーブンなど

Tailorbelt®-F（P.61〜62）から選定ください。

搬送物からベルトシリーズを選ぶ

1 以下の項目も確認ください。

搬送方法は?

水平/傾斜/滑り・アキューム

①裸、包装品の搬送か?

②洗浄・清掃方法

形状（箱、袋、バラ物、粉体）／温度／搬送量／水・油および薬品の付着

用途による商品候補

※下記は一例を記載しています。

水平 L-U1、L-V1 傾斜搬送傾斜角度（目安）〜5° L-U3 〜10° L-U4、L-V2 〜15° L-U5、L-V3 〜20° L-V4 〜30° L-U6、L-V5 すべり・アキューム L-U7、L-U8 横すべり L-U9

ダンボール

プラスチックケース

袋物など

パン・菓子の生地

M-U1、M-U4、M-U5、M-U6、M-U9、M-U10、M-U12、M-U13、M-U14、M-U16、M-P1

焼き上がったパン・菓子など

M-U1、M-U9、M-U10、M-U13、M-U16

麺生地

M-U4、M-U14

炊き立てご飯

M-U11

酢飯

M-U7、M-U8、M-U11、M-P1

食肉加工品

M-U4、M-U5、M-U6、M-U7、M-U8

水産加工品

M-U5、M-U6、M-U8

生野菜

M-U7、M-U8

金属検出機

Tailorbelt®-UシリーズのNS41UG0/2BK、NS82UG0/2BK、NS82UX0/2W、_{NS82UX0/2G以外から選定ください。}

計量器（ウエイトチェッカー）

シームレスベルト　P.28から選定ください。 ® ®

PHASE

(17)

16 25°

使用するベルト幅の決定

キャリヤ側のベルト支持でベルト品種を決めます。

■テーブル支持：

　

ベルト裏面が帆布仕様をお選びください。

　

（例：0/0、0/2、0/5など）

■ローラ支持：

　

すべてのベルトが使用できます。

桟付け加工対応表 P.49〜52、P65を参照ください。

■エンドレス方法

■桟付け加工

蛇行防止桟、荷こぼれ防止桟、傾斜搬送桟、

ピンガイド、Sライナー

■センターシーム

■マーキング／Premiumプリント

■耳部処理加工

シール、Premiumシール、折り曲げ

ベルト幅からプライ数を決定

ベルト支持方法により品種を決定

桟付け加工などの加工方法を確認

2

3

4 搬送物の大きさで制限されます。一般的には搬送物

の最大幅に対して、100mm程度広くして使用します。

ベルト幅が600mmを超える場合は、2プライ以上

を適用ください。

ベルト幅からプライ数を決定

下記項目にもれがないか確認ください。

選定例

食肉加工品のため、下記グループから選択

M-U4、M-U5、M-U6、M-U7、M-U8

塩によるすり込み収縮を考慮して、低収縮ベルト

からMX333W（MX333BL）を選定。※

食品用途のためママライン®から検討

常温、ダンボール

傾斜搬送角度25度（上り）

ベルト幅：600mm

積載量：5kg／個

　　　 ×3個（機長上）

レイアウト

物流用途のためロジスター®から検討

傾斜角度が25度の搬送でベルト幅600mmのため

L-V5（NS82VKS0/15QGTT）を選定

※ベルト表面への付着および清掃性を要求される場合は、鏡面仕様・MX733W。

□ 張力計算

□ プーリ径

□ テークアップ容量

□ ベルト蛇行防止方法

Check

□ 張力計算

□ プーリ径

□ テークアップ容量

□ ベルト蛇行防止方法

Check

①張力計算は必要ありませんか?

▶ 重量物を搬送する場合は、P.77〜78の張力計算をしてください。

（目安として

ベルト幅：100mm当りに10kg以上を超す場合）

▶ 搬送以外に、外力がかかる様な使用方法（サクション、フィーダコンベヤなど）

の場合は、当社にご相談ください。

②プーリ径をご確認ください。

▶桟を取り付けた場合のプーリ径は問題ありませんか?

④ベルトの蛇行調整方法は、適切ですか?

▶P.86〜89参照下さい。

③テークアップ容量は、当社基準を満たしていますか?

▶ 機長の 2 % 以上を推奨します。ただし、機長が

1500mm以下の場合は、30mm以上としてください。

PHASE

5 PHASE

PHASE

スライスしたハム（豚肉を塩漬けした加工品）常温

ベルト洗浄：中性洗剤、温水80℃

(18)

2

製品および加工

ポリエステル

心体帆布

中間層

表面カバー

ポリウレタン、PVC、ポリオレフィン

Tailorbelt®

-U,

V,

P

ポリウレタン

PVC

ポリオレフィン

(19)

樹脂ベルト記号

Tailorbelt

®

-U

清潔・色調が明るく、

食品および物流用途に対応

耐水性、防かび性に優れた特殊ポリウレタ

ンを採用。食品衛生法（厚生省告示第

370号）に適合していますので、食品の裸

搬送からダンボールやプラスチックなどの搬

送まで幅広く使用できます。

特長

ベルト品種の呼称

NS　8　2　U　FG　0　/　5　W　S

許容張力（N/mm）芯体プライ数材質特性裏面カバー厚み（1/10mm）表面カバー厚み（1/10mm）色調表面形状

G：糸ほつれ防止　

F：抗菌・防かび

H：すべり・非粘着

P：横すべり（パレタイザー）

K：傾斜搬送

R：トラフ・ラウンドコンベヤ

E：耐油

B：ベーカリー（綿帆布）

Ｗ：白（アイボリー）Ｇ：緑 BK：黒 YG：黄緑 BL：スカイブルー LG：ライムグリーン DB：暗青 GY：灰 N：半透明 R：布目（細）Ｓ：布目（太） D：深溝 A：浅溝Ｔ：たて溝 SS：ラフトップ M：ダイヤモンド目 P：両面平面 TT：ヘリンボーン BW：籠編 ※色調は実物と多少異なる場合があります。

生産・物流の自動化・省人化をバックアップ

あらゆる搬送ラインにマッチする多様な樹脂ベルト

三ツ星樹脂ベルト『Tailorbelt®U、V、P』は、それぞれ

が独自の特長を持っています。ベルトの性能を十分に

発揮させるために、正しいベルト選定が最も重要です。

Tailorbelt

®

-P

パン生地などの粘着物の

搬送に威力を発揮

非粘着性に優れたポリオレフィンを採用。

パン生地など粘着物の搬送に適していま

す。

Tailorbelt

®

-V

ダンボールから農作物の

搬送まで幅広い用途に対応

耐油性、耐薬品性、耐オゾン性、耐摩耗性

に優れた高品質PVCを採用。物流用途か

ら機械部品や鋼板、建材ボードなどの搬送

にも対応できます。

半透明白緑暗青黒灰白半透明緑アイボリー黒スカイブルー黄緑ライムグリーン薄茶 U：ポリウレタン　V：PVC P：ポリオレフィン PTFE：フッ素コーティング HS：ハイブリッドシリコーン SI：シリコーンコーティング BW：籠編

表面形状

R：布目（細） S：布目（太） D：深溝 A：浅溝 T：たて溝 SS：ラフトップ M：ダイヤモンド目 TT：へリンボーン

T：トラフ糸ほつれ防止

C：耐次亜塩素酸ナトリウム

X：広幅用途

特長ベル ト品種 の呼称品種一覧表 Tailor加工 エンドレス 方法と適用 寸法公差 ご使用上 の 注意点 桟の 種類と取付け方法

(20)

品種表面裏面芯体プライ数許容張力〔N/mm〕総厚〔mm〕質量〔kg/m²〕標準エンドレス最小プーリ径〔mm〕（標準エンドレス）　ナイフエッジ半径〔mm〕（標準エンドレス）使用可能温度範囲性能最大製造幅〔mm〕センターシーム無品種色調 _〔mm〕厚さ材質形状色調 _〔mm〕厚さ材質形状乾熱温度〔℃〕 ※5 湿熱温度〔℃〕食品衛生性抗菌・防かび性糸ほつれ防止熱水洗浄対応 _{表面清掃性} すり込み収縮防止テーブル走行帯電防止裏面低騒音グ耐油耐薬品性ループ ※3 M−U1 抗菌・防かび/スタンダード 抗菌・防かび/スタンダード M−U1 1 MX081W 白 0.2 TPU 平面白 − PET帆布 − 1 4 0.8 0.8 電光 10 R5 −30~100 0~80 ○ ○ ○ ○ − − ○ ○ ○ A 1200 MX081W 1

2 NS32UFG0/2W 白 0.2 TPU 平面白 − PET帆布 − 2 3 1.3 1.3 電光 10 （R2）※1 _{−30~100 0~80} _○ _○ _○ _○ ₋ ₋ _○ _○ ₋ _A ₁₂₀₀ _NS32UFG0/2W ₂

3 NS32UFG0/2BL スカイブルー 0.2 TPU 平面白 − PET帆布 − 2 3 1.3 1.3 電光 10 （R2）※1 _{−30~100 0~80} _○ _○ _○ _○ ₋ ₋ _○ _○ ₋ _A ₁₂₀₀ _NS32UFG0/2BL ₃

4 NS41UFG0/2W 白 0.2 TPU 平面白 − PET帆布 − 1 4 0.8 0.7 電光 10 R3 −30~100 0~80 ○ ○ ○ ○ − − ○ ○ − A 1200 NS41UFG0/2W 4

5 NS41UFG0/2BL スカイブルー 0.2 TPU 平面灰 − PET帆布 − 1 4 0.8 0.7 電光 10 R3 −30~100 0~80 ○ ○ ○ ○ − − ○ ○ − A 1200 NS41UFG0/2BL 5

6 NS41UFG0/2WR 白 0.2 TPU 布目（細）白 − PET帆布 − 1 4 1.0 0.9 電光 10 R3 −30~100 0~80 ○ ○ ○ ○ − − ○ ○ − A 1200 NS41UFG0/2WR 6

7 NS41UFG2/2W 白 0.2 TPU 平面白 0.2 TPU 布目（細） 1 4 1.1 1.0 電光 15 × −30~100 0~80 ○ ○ ○ ○ − − × ○ − A 1200 NS41UFG2/2W 7

8 NS82UFG0/2W 白 0.2 TPU 平面白 − PET帆布 − 2 8 1.4 1.5 電光 25（15）※2 _（R3）※2 _{−30~100 0~80} _○ _○ _○ _○ ₋ ₋ _○ _○ ₋ _A ₁₂₀₀ _NS82UFG0/2W ₈

9 NS82UFG0/5W 白 0.5 TPU 平面白 − PET帆布 − 2 8 1.7 1.9 電光 50 × −30~100 0~80 ○ ○ ○ ○ − − ○ ○ − A 1200 NS82UFG0/5W 9

10 NS82UFG0/5BL スカイブルー 0.5 TPU 平面白 − PET帆布 − 2 8 1.7 1.9 電光 50 × −30~100 0~80 ○ ○ ○ ○ − − ○ ○ − A 1200 NS82UFG0/5BL 10

11 NS82UFG0/5WS 白 0.5 TPU 布目（太）白 − PET帆布 − 2 8 2.0 1.9 電光 50（20）※2 _× _{−30~100 0~80} _○ _○ _○ _○ ₋ ₋ _○ _○ ₋ _A ₁₂₀₀ _NS82UFG0/5WS ₁₁

13 NS123UFG0/5W 白 0.5 TPU 平面白 − PET帆布 − 3 12 2.5 2.6 ラップ 100 × −30~100 0~80 ○ ○ ○ ○ − − ○ ○ − A 1200 NS123UFG0/5W 13

M−U2 抗菌・防かび/トラフ用途 抗菌・防かび/トラフ用途 M−U2

14 NS82UFT0/2W 白 0.2 TPU 平面白 − PET帆布 − 2 8 1.6 1.6 ラップ 40 × −30~100 0~80 ○ ○ ○ ○ − − ○ ○ − A 1200 NS82UFT0/2W 14

15 NS82UFT2/2WP 白 0.2 TPU 平面白 0.2 TPU 平面 2 8 1.8 2.0 ラップ 50 × −30~100 0~80 ○ ○ ○ ○ − − × ○ − A 1200 NS82UFT2/2WP 15

16 NS82UFT2/2WR 白 0.2 TPU 布目（細）白 0.2 TPU 平面 2 8 2.0 2.0 ラップ 50 × −30~100 0~80 ○ ○ ○ ○ − − × ○ − A 1200 NS82UFT2/2WR 16

17 NS82UF2/2WP 白 0.2 TPU 平面白 0.2 TPU 平面 2 8 1.7 2.0 電光 40 × −30~100 0~80 ○ ○ − − − − × ○ − A 1200 NS82UF2/2WP 17

M−U3 抗菌・防かび/ラウンドコンベヤ用途 抗菌・防かび/ラウンドコンベヤ用途 M−U3

18 NS41UFR0/5W 白 0.5 TPU 平面白 − PET帆布 − 1 4 1.0 1.1 電光 10 R5 −30~100 0~80 ○ ○ − − − − ○ ○ − A 1200 NS41UFR0/5W 18

19 NS41UFR0/5BL スカイブルー 0.5 TPU 平面灰 − PET帆布 − 1 4 1.0 1.1 電光 10 R5 −30~100 0~80 ○ ○ − − − − ○ ○ − A 1200 NS41UFR0/5BL 19

20 NS82UFR0/2W 白 0.2 TPU 平面白 − PET帆布 − 2 8 1.5 1.6 電光 25 × −30~100 0~80 ○ ○ − − − − ○ ○ − A 1200 NS82UFR0/2W 20

M−U4 鏡面/抗菌・防かび 鏡面/抗菌・防かび M−U4 21 MX718W 白 0.2 TPU 鏡面白 − PET帆布 − 1 4 0.8 0.7 電光 10 R3 −30~100 0~80 ○ ○ ○ ○ ○ − ○ ○ − A 1200 MX718W 21 22 MX718BL スカイブルー 0.2 TPU 鏡面灰 − PET帆布 − 1 4 0.8 0.7 電光 10 R3 −30~100 0~80 ○ ○ ○ ○ ○ − ○ ○ − A 1200 MX718BL 22 23 MX718LG ライムグリーン 0.2 TPU 鏡面灰 − PET帆布 − 1 4 0.8 0.7 電光 10 R3 −30~100 0~80 ○ ○ ○ ○ ○ − ○ ○ − A 1200 MX718LG 23 24 MX719W 白 0.2 TPU 鏡面白 − PET帆布 − 2 8 1.4 1.5 電光 25（15）※2 _（R3）※2 _{−30~100 0~80} _○ _○ _○ _○ _○ ₋ _○ _○ ₋ _A ₁₂₀₀ _MX719W ₂₄ 25 MX719BL スカイブルー 0.2 TPU 鏡面白 − PET帆布 − 2 8 1.4 1.5 電光 25（15）※2 _（R3）※2 _{−30~100 0~80} _○ _○ _○ _○ _○ ₋ _○ _○ ₋ _A ₁₂₀₀ _MX719BL ₂₅ 26 MX719LG ライムグリーン 0.2 TPU 鏡面白 − PET帆布 − 2 8 1.4 1.5 電光 25（15）※2 _（R3）※2 _{−30~100 0~80} _○ _○ _○ _○ _○ ₋ _○ _○ ₋ _A ₁₂₀₀ _MX719LG ₂₆ 27 MX722W 白 0.2 TPU 鏡面白 − PET帆布 − 2 3 1.4 1.4 電光 15 R3 −30~100 0~80 ○ ○ ○ ○ ○ − ○ ○ − A 1200 MX722W 27 M−U5 低収縮/抗菌・防かび 低収縮/抗菌・防かび M−U5 28 MX333W 白 0.2 TPU 平面白 − 収縮防止帆布 − 2 3 1.1 1.2 電光 10 R2 −30~100 0~80 ○ ○ ○ ○ − ○ ○ ○ ○ A 1200 MX333W 28 29 MX333BL スカイブルー 0.2 TPU 平面白 − 収縮防止帆布 − 2 3 1.1 1.2 電光 10 R2 −30~100 0~80 ○ ○ ○ ○ − ○ ○ ○ ○ A 1200 MX333BL 29 30 MX333WS 白 0.5 TPU 布目（太）白 − 収縮防止帆布 − 2 3 1.7 1.5 電光 15 × −30~100 0~80 ○ ○ ○ ○ − ○ ○ ○ ○ A 1200 MX333WS 30 31 MX333BLS スカイブルー 0.5 TPU 布目（太）白 − 収縮防止帆布 − 2 3 1.7 1.5 電光 15 × −30~100 0~80 ○ ○ ○ ○ − ○ ○ ○ ○ A 1200 MX333BLS 31 M−U6 鏡面/低収縮/抗菌・防かび 鏡面/低収縮/抗菌・防かび M−U6 32 MX733W 白 0.2 TPU 鏡面白 − 収縮防止帆布 − 2 3 1.1 1.2 電光 15 R3 −30~100 0~80 ○ ○ ○ ○ ○ ○ ○ ○ ○ A 1200 MX733W 32 M−U7 耐次亜塩素酸ナトリウム/抗菌・防かび/耐油 耐次亜塩素酸ナトリウム/抗菌・防かび/耐油 M−U7

33 NS82UCG0/2W アイボリー 0.2 TPU 平面白 − PET帆布 − 2 8 1.4 1.5 電光 25（15）※2 _（R3）※2 _−5~100 _0~80 _○ _○_※4 _○ _○ ₋ ₋ _○ _○ ₋ _C ₁₂₀₀ _NS82UCG0/2W ₃₃

M−U8 耐次亜塩素酸ナトリウム/低収縮/抗菌・防かび/耐油 耐次亜塩素酸ナトリウム/低収縮/抗菌・防かび/耐油 M−U8

34 MX333CW アイボリー 0.2 TPU 平面白 − 収縮防止帆布 − 2 3 1.1 1.2 電光 15 R5 −5~100 0~80 ○ ○※4 _○ _○ ₋ _○ _○ _○ _○ _C ₁₂₀₀ _MX333CW ₃₄

M−U9 耐油耐油 M−U9

35 NS41UEG0/2W 白 0.2 TPU 平面白 − PET帆布 − 1 4 0.8 0.7 電光 10 R3 −30~80 0~70 ○ − ○ − − − ○ ○ − B 1200 NS41UEG0/2W 35

36 NS82UEG0/2W 白 0.2 TPU 平面白 − PET帆布 − 2 8 1.4 1.5 電光 25（15）※2 _（R3）※2 _−30~80 _0~70 _○ ₋ _○ ₋ ₋ ₋ _○ _○ ₋ _B ₁₂₀₀ _NS82UEG0/2W ₃₆

※1:　（　）内の数値は許容張力を1N/mmとしたときの値。 ※2:　（　）内の数値は許容張力を5N/mmとしたときの値。 TPU:熱可塑性ポリウレタン　　 PET:ポリエステル

品種一覧表

Tailorbelt®-U

(21)
