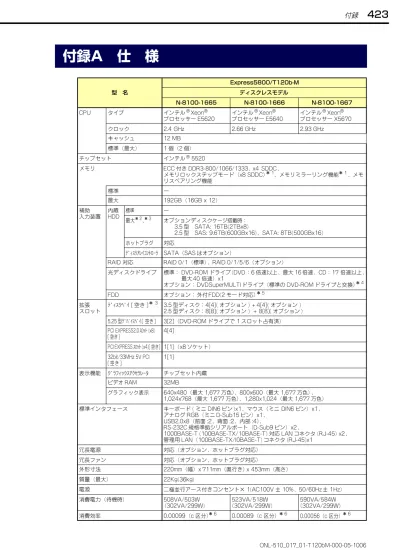

Express5800/T120b-M　ユーザーズガイド

付録A 仕 様

型 名

Express5800/T120b-M

ディスクレスモデル

N-8100-1665

N-8100-1666

N-8100-1667

CPU

タイプ

インテル

®

Xeon

®

プロセッサー E5620

インテル

®

Xeon

®

プロセッサー E5640

インテル

®

Xeon

®

プロセッサー X5670

クロック

2.4 GHz

2.66 GHz

2.93 GHz

キャッシュ

12 MB

標準（最大）

1 個（2 個）

チップセット

インテル

®

5520

メモリ

ECC 付き DDR3-800/1066/1333、x4 SDDC、

メモリロックステップモード（x8 SDDC）

＊ 1

、メモリミラーリング機能

＊ 1

、メモ

リスペアリング機能

標準

ー

最大

192GB（16GB x 12）

補助

入力装置

内蔵

HDD

標準

ー

最大

＊ 2

、

＊ 3

オプションディスクケージ搭載時：

3.5 型 SATA: 16TB(2TBx8)

2.5 型 SAS: 9.6TB(600GBx16)、SATA: 8TB(500GBx16)

ホットプラグ

対応

ﾃﾞｨｽｸｱﾚｲｺﾝﾄﾛｰﾗ

SATA（SAS はオプション）

RAID 対応

RAID 0/1（標準）、RAID 0/1/5/6（オプション）

光ディスクドライブ

標準： DVD-ROM ドライブ (DVD：6 倍速以上、最大 16 倍速、CD：17 倍速以上、

最大 40 倍速）x1

オプション： DVDSuperMULTI ドライブ（標準の DVD-ROM ドライブと交換）

＊ 4

FDD

オプション： 外付 FDD(2 モード対応）

＊ 5

拡張

スロット

ﾃﾞｨｽｸﾍﾞｲ [ 空き ]

＊ 3

3.5 型ディスク：4[4]( オプション ) + 4[4]( オプション )

2.5 型ディスク：8[8]( オプション ) + 8[8]( オプション )

5.25 型ﾃﾞﾊﾞｲｽﾍﾞｲ [ 空き ]

3[2]（DVD-ROM ドライブで 1 スロット占有済）

PCI EXPRESS2.0ｽﾛｯﾄ (x8)

[ 空き ]

4[4]

PCI EXPRESS ｽﾛｯﾄ (x4)[ 空き] 1[1]（x8 ソケット）

32bit/33MHz 5V PCI

[ 空き ]

1[1]

表示機能

ｸﾞﾗﾌｨｯｸｽｱｸｾﾗﾚｰﾀ

チップセット内蔵

ビデオ RAM

32MB

グラフィック表示

640x480（最大 1,677 万色）

、800x600（最大 1,677 万色）、

1,024x768（最大 1,677 万色）

、1,280x1,024（最大 1,677 万色）

標準インタフェース

キーボード ( ミニ DIN6 ピン )x1、マウス（ミニ DIN6 ピン）x1、

アナログ RGB（ミニ D-Sub15 ピン）x1、

USB2.0x8（前面 :2、背面 :2、内部 :4）

、

RS-232C 規格準拠シリアルポート（D-Sub9 ピン）x2、

1000BASE-T (100BASE-TX/10BASE-T) 対応 LAN コネクタ (RJ-45) x2、

管理用 LAN（100BASE-TX/!0BASE-T) コネクタ (RJ-45)x1

冗長電源

対応（オプション、ホットプラグ対応）

冗長ファン

対応（オプション、ホットプラグ対応）

外形寸法

220mm（幅）x 711mm（奥行き）x 453mm（高さ）

質量（最大）

22Kg(36kg)

電源

二極並行アース付きコンセント× 1(AC100V ± 10%、50/60Hz ± 1Hz)

消費電力（待機時）

508VA/503W

（302VA/299W)

523VA/518W

（302VA/299W)

590VA/584W

（302VA/299W)

消費効率

0.00099（c 区分）

＊ 6

0.00089（c 区分）

＊ 6

0.00056（c 区分）

＊ 6

ONL-510_017_01-T120bM-000-05-1006

424 

付録

温度 / 湿

度

条件

動作時

温度 :10 ∼ 35 ℃、湿度 :20 ∼ 80%（ただし、結露しないこと）

＊ 7

保管時

温度 :-10 ∼ 55 ℃、湿度 :20 ∼ 80%（ただし、結露しないこと）

＊ 7

インストール OS

なし

標準添付品

キーボード、マウス、電源コード× 1、スタートアップガイド、使用上のご注意、

保証書、「EXPRESSBUILDER」DVD、ユーザーズガイド（電子マニュアルを含む）

＊ 8

₎

無償保証内容

1 年オンサイト保守サービス付き（月∼金、9:00-17:00（原則 翌営業日対応）

）

＊9

サポート OS

Windows Server ® 200 8 R2 Standard 日本語版、

Windows Server ® 200 8 R2 Enterprise 日本語版、

Windows Server ® 200 8 Standard (x64) 日本語版、

Windows Server ® 200 8 Enterprise (x64) 日本語版、

Windows Server ® 200 8 Standard 日本語版、

Windows Server ® 200 8 Enterprise 日本語版、

Windows Server ® 2003 R2 Standard Edition 日本語版、

Windows Server ® 2003 R2 Enterprise Edition 日本語版、

Windows Server ® 2003 R2, Standard x64 Edition 日本語版、

Windows Server ® 2003 R2, Enterprise x64 Edition 日本語版、

Windows Server ® 2003 Standard Edition 日本語版 (SP1 以降）

、

Windows Server ® 2003 Enterprise Edition 日本語版 (SP1 以降）、

Red Hat Enterprise Linux 5 Server (x86)

＊ 10

、

Red Hat Enterprise Linux 5 Server (EM64T)

＊ 10

、

Red Hat Enterprise Linux AS 4 (x86)

＊ 10

、

Red Hat Enterprise Linux AS 4 (EM64T)

＊ 10

、

Red Hat Enterprise Linux ES 4 (x86)

＊ 10

、

Red Hat Enterprise Linux ES 4 (EM64T)

＊ 10

＊ 1

_{メモリ RAS 機能の利用時には、メモリ RAS 専用メモリを手配してください。2GB/4GB/8GB メモリのみを搭}

載する必要があります。

＊ 2

_{総論理容量が 2TB 以上の場合、工場出荷時は論理容量 2TB を上限とした論理ドライブを作成します。残りの容}

量については、別途 RAID コントローラのユーティリティで論理ドライブを作成してください。

＊ 3

_{3.5 型ディスクケージ［N8145-25］を 2 台実装することで 3.5 型ハードディスクドライブを最大 8 台増設可能。}

2.5 型ディスクケージ［N8154-24］を 2 台実装することで 2.5 型ハードディスクドライブを最大 16 台増設可

能。

＊ 4

_{添付のライティングソフトは、Windows Server 2003 R2, Standard Edition（日本語版）のみサポートします。}

＊ 5

_{保守時および OS 再インストール時に備えて、外付 FDD をシステムで最低 1 式は必ず手配してください。}

＊ 6

_{省エネ法（2007 年度基準）の規制対象外です。}

＊ 7

_{低温または高温で保管した場合、システム時計の時刻が現在時刻から大きくずれる場合があります。}

なお、システム時計に高い精度が求められる場合には、タイムサーバ（NTP サーバ）の運用を推奨します。

＊ 8

_{ユーザーズガイド（ペーパーマニュアル）は別売りです。}

＊ 9

_{国民の祝日および年末年始等の NEC 指定日を除く。}

＊ 10

_{サポートサービスの提供を受けるには NEC より Linux サービスセットの購入が必要です。}

型 名

Express5800/T120b-M

ディスクレスモデル

N-8100-1665

N-8100-1666

N-8100-1667
