本書について
こ のセ ク シ ョ ンでは、 各種の連絡先、 文書の構造 と 構成、 お よ びその他の参考情報に ついて説明 し ます。 目次 対象読者. . . 10 本書の構成 . . . 10 連絡先 . . . 11 文書の表記規則 . . . 12対象読者
対象読者
本書ユーザー ・ ガ イ ド は、 プ リ ン タ の定期的な メ ン テナン ス、 ア ッ プグ レー ド 、 ま た は問題の解決を行 う 必要があ る 読者を対象に書かれてい ます。本書の構成
ユーザー ・ ガ イ ド は、 以下の よ う に構成 さ れています。 セ ク シ ョ ン 説明 は じ めに (13 ページ ) こ のセ ク シ ョ ンでは、 プ リ ン タ と プ リ ン タ の コ ン ポーネ ン ト について概説 し ます プ リ ン タ のセ ッ ト ア ッ プ と 操作 (45 ページ ) こ のセ ク シ ョ ンでは、 プ リ ン タ のセ ッ ト ア ッ プ と 操作について技師に役立つ情報を 提供 し ます。 プ リ ン タ の設定 と 調整 (79 ページ ) こ のセ ク シ ョ ンでは、 プ リ ン タ の設定 と 調 整について説明 し ます。 定期的な メ ン テナン ス (111 ページ ) こ のセ ク シ ョ ンでは、 定期的な ク リ ーニ ン グお よ び メ ン テナン ス の手順について説明 し ます。 ト ラ ブルシ ューテ ィ ン グ (127 ペー ジ) こ のセ ク シ ョ ンでは、 ト ラ ブルシ ュ ーテ ィ ン グが必要なエ ラ ーについて説明 し ます。 各種診断テ ス ト も 含まれてい ます。 仕様 (155 ページ ) こ のセ ク シ ョ ンでは、 一般的なプ リ ン タ 仕 様、 印刷仕様、 リ ボ ン仕様、 お よ び用紙仕 様を リ ス ト し ます。 用語集 (159 ページ ) 用語集には一般的な用語の リ ス ト が掲載 さ れてい ます。11
本書について 連絡先連絡先
イ ン タ ーネ ッ ト を利用 し た技術サポー ト は、 年中無休、24 時間受け付け可能です。 Web サ イ ト : www.zebra.com テ ク ニ カル ・ ラ イ ブ ラ リ 文書の電子 メ ールに よ る 返送 : 電子 メ ール ・ ア ド レ ス: [email protected] 件名: Emaillist セルフ サービ ス ・ ナ レ ッ ジ ・ ベース : www.zebra.com/knowledgebase オン ラ イ ン ・ ケース登録 : www.zebra.com/techrequest 必要 と し ている部署は どの部署ですか? 南ア メ リ カ/ 北ア メ リ カ ヨ ーロ ッ パ、 中東、 およびア フ リ カ ア ジ ア太平洋 および イ ン ド 地域本部 Zebra Technologies Corporation475 Half Day Road, Suite 500 Lincolnshire, IL 60069 USA T: +1 847 634 6700
フ リ ーダ イ ヤル: +1 866 230 9494 F: +1 847 913 8766
Zebra Technologies Europe Limited Dukes Meadow Millboard Road Bourne End Buckinghamshire, SL8 5XF 英国 T: +44 (0) 1628 556000 F: +44 (0) 1628 556001
Zebra Technologies Asia Pacific Pte. Ltd. 120 Robinson Road #06-01 Parakou Building Singapore 068913 T: + 65 6858 0722 F: +65 6885 0838 技術サポー ト Zebra 機器およびソ フ ト ウ ェ ア の操作に関する質問について は、 販売業者にお問い合わせ く だ さ い。 さ ら に援助が必要な場 合は、Zebra までお問い合わせ く だ さ い。 モデル番号 と シ リ アル番号を ご 用意 く だ さ い。 T: +1 877 ASK ZEBRA (275 9327) F: +1 847 913 2578 ハー ド ウ ェ ア: [email protected] ソ フ ト ウ ェ ア: [email protected] Kiosk プ リ ン タ: T: +1 866 322 5202 E: [email protected] T: +44 (0) 1628 556039 F: +44 (0) 1628 556003 E: [email protected] T: +65 6858 0722 F: +65 6885 0838 E: 中国: [email protected] その他の地域: [email protected] 修理サービ ス部門 プ リ ン タ のご送付に よ る修理に ついてのお問い合わせ。 T: +1 877 ASK ZEBRA (275 9327) F: +1 847 821 1797 E: [email protected] 米国での修理を依頼する には、 www.zebra.com/repair を ご覧 く だ さ い。 T: +44 (0) 1772 693069 F: +44 (0) 1772 693046 新し いご依頼: [email protected] ス テータ スの更新: [email protected] T: +65 6858 0722 F: +65 6885 0838 E: 中国: [email protected] その他の地域: [email protected] 技術研修部門 Zebra 製品研修コースについて のお問い合わせ。 T: +1 847 793 6868 T: +1 847 793 6864 F: +1 847 913 2578 E: [email protected] T: +44 (0) 1628 556000 F: +44 (0) 1628 556001 E: [email protected] T: + 65 6858 0722 F: +65 6885 0838 E: 中国: [email protected] その他の地域: [email protected] 製品照会部門 製品カ タ ロ グおよび流通業者、 販売業者についてのお問い合わ せ。 T: +1 877 ASK ZEBRA (275 9327) E: [email protected] T: +44 (0) 1628 556037 F: +44 (0) 1628 556005 E: [email protected] E: 中国: [email protected] その他の地域: [email protected] カ ス タ マ ・ サービ ス部門 ( 米国 ) 国内販売部門 ( 英国 ) プ リ ン タ本体、 パーツ、 用紙、 リ ボンに関するお問い合わせ は、 最寄 り の販売代理店ま たは 弊社ま でご連絡 く だ さ い。 T: +1 877 ASK ZEBRA (275 9327) E: [email protected] T: +44 (0) 1628 556032 F: +44 (0) 1628 556001 E: [email protected] T: +65 6858 0722 F: +65 6885 0836 E: 中国: [email protected] その他の地域: [email protected] キー : T: 電話 F: フ ァ ッ ク ス E: 電子 メ ール
文書の表記規則
文書の表記規則
表1 では、 こ の文書で特定の情報を記述する際の表記規則を示し ます。 表 1 • 文書の表記規則 代替色 こ のガ イ ド を オン ラ イ ンで表示 し てい る 場合に、 相互参照ま たはハ イ パー リ ン ク を示す青いテ キ ス トを ク リ ッ ク す る と 、 こ のガ イ ド の別のセ ク シ ョ ンに、 ま たは イ ン タ ーネ ッ ト の Web サ イ ト に直接ジ ャ ンプ し ます。 LCD デ ィ スプ レ イの例 プ リ ン タ の液晶デ ィ ス プ レ イ (LCD) のテキ ス ト は Arial フ ォ ン ト で表示 さ れます。 コ マ ン ド ・ ラ イ ンの例、 フ ァ イル名、 デ ィ レ ク ト リ コ マ ン ド ・ ラ イ ンの例、 フ ァ イ ル名、 デ ィ レ ク ト リ はすべて Courier New フ ォ ン ト で表示 さ れます。 例: /bin デ ィ レ ク ト リ に含まれる イ ン ス ト ール後の ス ク リ プ ト にア ク セ スする に は、 ZTools と 入力 し ます。/root デ ィ レ ク ト リ に あ る Zebra < バージ ョ ン番号 >.tar フ ァ イ ルを開き ます。 ア イ コ ン と 忠告の言葉 次のア イ コ ン と 忠告の言葉は、 特定のテ キ ス ト 部分にユーザーの注意を喚起す る ために使用 し ます。 注意 • 静電気放電の危険がある こ と を警告 し ます。 注意 • 電気シ ョ ッ ク を受ける危険がある こ と を警告 し ます。 注意 • 過剰な温度の上昇によ っ て火傷を負 う 危険がある こ と を警告 し ます。 注意 • 特定の操作を実行 し なかっ た場合、 または特定の操作を回避 し なかっ た場合、 身 体を負傷 さ せる危険があ る こ と を警告 し ます。 ( 絵記号な し ) 注意ハー ド ウ ェ アに損傷を及ぼす危険がある こ と を警告 し ます。 • 特定の操作を実行 し なかっ た場合、 または特定の操作を回避 し なかっ た場合、 重要 • タ ス ク の完了に不可欠な情報を提供 し ます。 注 • 本文の要点を強調ま たは補足する客観的ま たは建設的な情報を示 し ます。
1
は じ めに
こ のセ ク シ ョ ンでは、 プ リ ン タ と プ リ ン タ の コ ン ポーネ ン ト について概説 し ます 目次 プ リ ン タ の コ ンポーネ ン ト . . . 14 コ ン ト ロール ・ パネル . . . 15 ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ . . . 17 デ ィ ス プ レ イの画面か ら のナビゲー ト . . . 18 設定 メ ニ ュ ー . . . 20 ツール ・ メ ニ ュ ー . . . 24 ネ ッ ト ワー ク ・ メ ニ ュ ー . . . 28 言語 メ ニ ュ ー . . . 34 セ ンサー ・ メ ニ ュ ー. . . 36 ポー ト ・ メ ニ ュ ー . . . 38 用紙の タ イ プ . . . 40 リ ボンの概要 . . . 42 リ ボン を使用する ケース . . . 42 リ ボンの コ ーテ ィ ン グ面 . . . 42プ リ ン タ の コ ンポーネ ン ト
プ リ ン タ の コ ンポーネ ン ト
図1 に、 プ リ ン タ の用紙コ ンパー ト メ ン ト 内のコ ンポーネン ト を示し ます。 プ リ ン タ ・ モデル と イ ン ス ト ール済みオプシ ョ ンに よ っ て、 プ リ ン タ の外観は多少異な る場合が あ り ます。 ラベルの付いてい る コ ンポーネン ト は、 本書の手順で言及 さ れています。 図 1 • プ リ ン タ ・ コ ンポーネン ト 注 • プ リ ン タ 内の コ ン ポーネ ン ト は、 色分け さ れてい ます。 • 操作上、 手で触 る 必要のあ る 箇所は、金色にな っ てお り 、 本書の図解で も金色で ハ イ ラ イ ト さ れてい ます。 • リ ボ ン ・ シ ス テ ムに関連す る コ ン ポーネ ン ト には黒色のプ ラ ス チ ッ ク 、 用紙に関 連す る コ ン ポーネ ン ト には灰色のプ ラ ス チ ッ ク が使用 さ れてい ます。 本書の図解 ではそれ ら の コ ン ポーネ ン ト は、 必要に応 じ て明 る い青色でハ イ ラ イ ト さ れてい ます。 1 コ ン ト ロ ール ・ パネル 6 用紙サプ ラ イ ・ ガ イ ド 2 用紙ア ク セ ス用 ド ア 7 用紙ダ ンサー ・ アセ ンブ リ ZT230 ZT210 ZT220 1 5 6 9 10 2 8 3 4 715
は じ めに コ ン ト ロール ・ パネルコ ン ト ロール ・ パネル
コ ン ト ロ ール パネルにはプ リ ン タ の現在の状態が示 さ れ る ため、 こ のパネルで基本 的なプ リ ン タ 動作を制御で き ます。 6 13 12 9 8 11 10 1 2 3 4 5 14 15 16 図 2 • ZT230 プ リ ン タ のコ ン ト ロール ・ パネル 7 1 STATUS ( ステー タ ス ) ラ ン プ こ れ ら のイ ン ジケー タ ・ ラ ン プは、 プ リ ン タ の現在の状態を表示 し ます。 詳細について は、表14 (129 ページ ) を参照 し て く だ さ い。 2 PAUSE ( 一時停止 ) ラ ン プ 3 DATA ( デー タ ) ラ ン プ 4 SUPPLIES ( 消耗品 ) ラ イ ト 5 NETWORK ( ネ ッ ト ワー ク) ラ ン プ 6 表示はプ リ ン タ の現在の状態を表 し てお り 、 メ ニ ュ ー ・ シ ス テ ム をナビ ゲー ト で き ます。 7 右選択ボ タ ン ボ タ ン を押す と 、 その ボ タ ンの真上のデ ィ ス プ レ イ 内に表示 さ れた コ マ ン ド が実行 さ れま す。 8 左選択ボ タ ン 9 上方向ボ タ ンを押す と 、 パ ラ メ ー タ の値が変わ り ます。 通常は、 値を増や し た り 、 選択肢を ス ク ロ ールす る のに使用 し ます。 10 OK ボ タ ンで、 デ ィ ス プ レ イ の表示内容を選択ま たは確定 し ます。 11 左方向ボ タ ン ( メ ニ ュー ・ シ ス テ ムでのみ有効 )。 左へナビ ゲー ト し ます。 12 右方向ボ タ ン ( メ ニ ュー ・ シ ス テ ムでのみ有効 )。 右へナビ ゲー ト し ます。 13 下方向ボ タ ン。 パ ラ メ ー タ 値を変更 し ます。 通常 は、 値を減 ら し た り 、 選択肢を ス ク ロ ールす る の に使用 し ます。 14 PAUSE ( 一時停止 ) ボ タ ンを押す と 、 プ リ ン タ の 動作が開始ま たは停止 し ます。 15 FEED ( フ ィ ー ド ) ボ タ ンは、 押すたびにプ リ ン タ に よ っ て空白の ラ ベルが 1 つフ ィ ー ド さ れます。 16 CANCEL ( キ ャ ン セル ) ボ タ ンは、 プ リ ン タ が一時 停止にな る と ラ ベル ・ フ ォーマ ッ ト を キ ャ ン セル し ます。 • 1 回押す と 、 次の ラ ベル ・ フ ォーマ ッ ト がキ ャ ン セル さ れます。 • 2 秒間押 し た ま ま にする と 、 すべての ラ ベル ・コ ン ト ロール ・ パネル 6 7 8 1 2 3 4 5 図 3 • ZT220 プ リ ン タ ・ コ ン ト ロール ・ パネル 1 STATUS ( ステー タ ス ) ラ ン プ こ れ ら のイ ン ジケー タ ・ ラ ン プは、 プ リ ン タ の現 在の状態を表示 し ます。 詳細については、表14 (129 ページ ) を参照 し て く だ さ い。 2 PAUSE ( 一時停止 ) ラ ン プ 3 DATA ( デー タ ) ラ ン プ 4 SUPPLIES ( 消耗品 ) ラ イ ト 5 NETWORK ( ネ ッ ト ワー ク) ラ ン プ 6 PAUSE ( 一時停止 ) ボ タ ンを押す と 、 プ リ ン タ の動作 が開始ま たは停止 し ます。 7 FEED ( フ ィ ー ド ) ボ タ ンは、 押すたびにプ リ ン タ に よ っ て空白の ラ ベルが 1 つフ ィ ー ド さ れます。 8 CANCEL ( キ ャ ン セル ) ボ タ ンは、 プ リ ン タ が一時停 止にな る と ラベル ・ フ ォーマ ッ ト を キ ャ ンセルし ま す。 • 1 回押す と 、 次の ラ ベル ・ フ ォーマ ッ ト がキ ャ ン セル さ れます。 • 2 秒間押 し た ま ま にする と 、 すべての ラ ベル ・ フ ォーマ ッ ト がキ ャ ン セル さ れます。 1 2 3 4 5 図 4 • ZT210 プ リ ン タ のコ ン ト ロール ・ パネル 1 STATUS ( ステー タ ス ) ラ ン プ こ れ ら のイ ン ジケー タ ・ ラ ン プは、 プ リ ン タ の現 在の状態を表示 し ます。 詳細については、表14 (129 ページ ) を参照 し て く だ さ い。 2 PAUSE ( 一時停止 ) ラ ン プ 3 DATA ( デー タ ) ラ ン プ 4 SUPPLIES ( 消耗品 ) ラ イ ト 5 NETWORK ( ネ ッ ト ワー ク) ラ ン プ 6 PAUSE ( 一時停止 ) ボ タ ンを押す と 、 プ リ ン タ の動作 が開始ま たは停止 し ます。 7 FEED ( フ ィ ー ド ) ボ タ ンは、 押すたびにプ リ ン タ に よ っ て空白の ラ ベルが 1 つフ ィ ー ド さ れます。 8 CANCEL ( キ ャ ン セル ) ボ タ ンは、 プ リ ン タ が一時停 止にな る と ラ ベル ・ フ ォーマ ッ ト を キ ャ ン セル し ま
17
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イZT230 プ リ ン タ のコ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
ZT230 プ リ ン タ の コ ン ト ロール ・ パネルにはデ ィ ス プ レ イ があ り ます。 こ のデ ィ ス プ レ イ では、 プ リ ン タ の状態の表示や稼働パ ラ メ ー タ の変更がで き ます。 こ のセ ク シ ョ ンでは、 プ リ ン タ の メ ニ ュ ー ・ シ ス テ ム をナビ ゲー ト し て メ ニ ュ ー項目か ら 値を変更 す る 方法を説明 し ます。 プ リ ン タ で電源投入シーケ ン ス が完了す る と 、 ア イ ド ル ・ デ ィ ス プ レ イ に移 り ま す ( 図 5)。 プ リ ン ト ・ サーバが イ ン ス ト ール さ れてい る 場合、 プ リ ン タ は表示情報 と プ リ ン タ の IP ア ド レ ス を順次示 し ます。 図 5 • ア イ ド ル ・ デ ィ スプ レ イ プ リ ン タ の稼働パ ラ メ ー タ は、6 つのユーザー ・ メ ニ ューに分類 さ れます。 こ れ ら の ユーザー ・ メ ニ ュ ーには、 プ リ ン タ のホーム ・ メ ニ ュ ー ( 図 6) か ら ア ク セ ス で き ま す。 プ リ ン タ 設定の変更の詳細については、プ リ ン タ 設定の変更 (80 ページ ) を参照 し て く だ さ い。 図 6 • ホーム ・ メ ニ ュ ー 1 プ リ ン タ の現在の状態 2 ア イ ド ル ・ デ ィ ス プ レ イ (86 ページ ) で設定 し た情報 ホーム ・ メ ニ ュ ーのシ ョ ー ト カ ッ ト 設定 メ ニ ュー (20 ページ ) 参 照。 言語 メ ニ ュー (34 ページ ) 参 照。 ツール ・ メ ニ ュー (24 ページ ) 参照。 センサー ・ メ ニ ュー (36 ペー ジ) 参照。 ネ ッ ト ワー ク ・ メ ニ ュー (28 ページ ) 参照。 ポー ト ・ メ ニ ュー (38 ページ ) 参照。 プ リ ン タ ・ レ デ ィ V72.18.1Z 1 2 ホーム ・ メ ニ ュ ー 設設ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
デ ィ ス プ レ イの画面から のナビゲー ト
表2に、 コ ン ト ロ ール ・ パネル ・ デ ィ ス プ レ イ の画面か ら のナビ ゲー ト に使用で き る オプシ ョ ン を示 し ます。 表 2 • ナビゲー ト ア イ ド ル ・ デ ィ ス プ レ イ ア イ ド ル ・ デ ィ ス プ レ イ (図5 ( 17 ページ ) ) で、 プ リ ン タ の ホーム ・ メ ニ ュ ー (図6 ( 17 ページ ) ) に進むには、左側選択ボ タ ン を押 し ます。 ホーム ・ メ ニ ュ ー ホーム ・ メ ニ ュ ーでア イ コ ン か ら ア イ コ ンへ移動す る には、 矢印ボ タ ンのいずれか を押 し ます。 ア イ コ ン を選択す る と 、 選択 し たア イ コ ンの色が反転 し て 強調表示 さ れます。 強調表示 さ れた メ ニ ュ ー ・ ア イ コ ン を選択 し て メ ニ ュ ーに 入 る には、 OK を押 し ます。 ホーム ・ メ ニ ュ ーを終了 し て ア イ ド ル ・ デ ィ ス プ レ イ に戻 る には、左選択ボ タ ン を押 し ま す。 プ リ ン タ は、 ホーム ・ メ ニ ュ ーで 15 秒間休止後に自動 的にア イ ド ル ・ デ ィ ス プ レ イ に戻 り ます。 ホーム ・ メ ニ ュ ー XXXXXXX XXXXXXX 設設 SETTINGS ( 設定 ) メ ニ ュ ー ア イ コ ン19
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ ユーザー ・ メ ニ ュ ー ホーム ・ メ ニ ュ ーに戻 る には、左選択のボ タ ン を押 し ます。 プ リ ン タ は、 ユーザー ・ メ ニ ュ ー で 15 秒間休止後に自動的にホーム ・ メ ニ ュー に戻 り ます。 ▼ と ▲ は、 値の変更が可能であ る こ と を示し ます。 値の変更を行 う と 、 すべて即座に保存 さ れます。 上方向ボ タ ン ま たは下方向ボ タ ン を押 し て有効 値を ス ク ロ ール し ます。 ユーザー ・ メ ニ ュ ーの項目を ス ク ロ ールす る に は、左方向ま たは右方向のボ タ ン を押 し ます。 デ ィ ス プ レ イ の右下隅には、 使用可能な操作が を表示 さ れます。 表示 さ れた操作を実行す る には、 「OK」 を押す か、 右選択ボ タ ン を押 し ます。 表 2 • ナビゲー ト ( 続き ) XXXXXXX ▼ XXXXXXX ▲ XXXZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
設定 メ ニ ュ ー

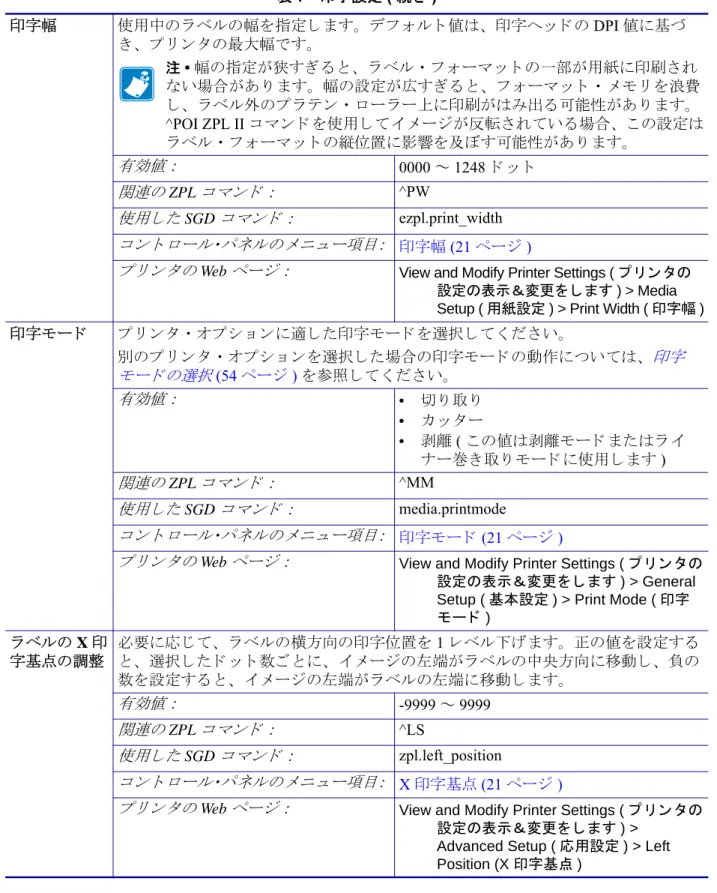

こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、印字設定 (81 ページ ) を参照 し て く だ さ い。 印字濃度の調整 濃度は、良好な印字品質が得 ら れ る 最低値に設定 し て く だ さ い。 濃度の設定が高すぎ る と 、 ラ ベルの印字 イ メ ージが不鮮 明に な っ た り 、 バー ・ コ ー ド が正 し く 読み取れな く な っ た り 、 リ ボ ンが焼け付いて し ま っ た り 、 印字ヘ ッ ド の磨耗を早 めて し ま う 場合があ り ます。 詳細については、印字濃度 (81 ページ ) を参照 し て く だ さ い。 印字速度の調整 ラ ベル印刷の速度を選択 し ます (1 秒あた り の イ ンチ数 )。 通 常、 印字速度を遅 く す る と 、 印字品質は向上 し ます。 詳細については、印字速度 (81 ページ ) を参照 し て く だ さ い。 用紙 タ イ プの設定 使用す る 用紙の タ イ プ を選択 し ます。 詳細については、用紙 タ イ プ (81 ページ ) を参照 し て く だ さ い。 印字方式の選択 プ リ ン タ がダ イ レ ク ト ・ サーマル ・ モー ド ( リ ボ ン不要 ) ま たは熱転写モー ド ( 熱転写用紙 と リ ボ ン を使用 ) に設定 さ れ てい る 場合に指定 し ます。 詳細については、印字方式 (82 ページ ) を参照 し て く だ さ い。 ▼ 印字濃度10 ▲ ▼ 印字速度4.0 ▲ ▼ ギ ャ ッ プ用紙 タ イ プ/ 切れ込み ▲ ▼ 印字方式熱転写 ▲21
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ設定 メ ニ ュ ー
( 続き )
こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表7: 印字設定 (81ページ) を参照 し て く だ さ い。 切 り 取 り 位置を調整 し ます。 必要に応 じ て、印刷後に切 り 取 り バーの上に く る 用紙の位置 を調整 し ます。 詳細については、切 り 取 り 位置 (82 ページ ) を参照 し て く だ さ い。 印字幅の調整 使用中の ラ ベルの幅 を 指定 し ま す。 デ フ ォ ル ト 値は、 印字 ヘ ッ ド の DPI 値に基づき、 プ リ ン タ の最大幅です。 詳細については、印字幅 (83 ページ ) を参照 し て く だ さ い。 印字モー ド の選択 プ リ ン タ ・ オプシ ョ ンに適 し た印字モー ド を選択 し て く だ さ い。 詳細については、印字モー ド (83 ページ ) を参照 し て く だ さ い。 調整、 ラ ベルの X 印字基点 必要に応 じ て、 ラ ベルの横方向の印字位置を 1 レベル下げま す。 正の値を設定す る と 、 選択 し た ド ッ ト 数ご と に、 イ メ ー ジ の左端が ラ ベルの中央方向に移動 し 、 負の数 を 設定す る と 、 イ メ ージの左端が ラ ベルの左端に移動 し ます。 詳細については、 ラ ベルの X 印字基点の調整 (83 ページ ) を 参照 し て く だ さ い。 ▼ 切 り 取 り0 ▲ ▼ 印字幅0000 ▲ ▼ 印字モー ド切 り 取 り ▲ ▼ X 印字基点0000 ▲ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
設定 メ ニ ュ ー
( 続き )
こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表7: 印字設定 (81ページ) を参照 し て く だ さ い。 再発行モー ド の設定 再発行モー ド が有効の場合、特定 コ マン ド を発行する か、 コ ン ト ロ ール ・ パネルの左方向ボ タ ン を押 し て、 最後に印刷 さ れた ラ ベルを再発行で き ます。 詳細については、再発行モー ド (84 ページ ) を参照 し て く だ さ い。 最大 ラ ベル長の設定 最大 ラ ベル長は、実際の ラ ベルの長 さ と ラ ベル間の切れ目の 長 さ を合わせた よ り も 少な く と も 25.4 mm (1.0 イ ンチ ) 長 く な る 値に設定 し て く だ さ い。 ラ ベル長 よ り 小 さ い値を設定す る と 、 プ リ ン タ は連続用紙がセ ッ ト さ れてい る と みな し 、 プ リ ン タ はキ ャ リ ブ レー ト で き な く な り ます。 詳細については、最大 ラ ベル長 (84 ページ ) を参照 し て く だ さ い。 表示言語の選択 必要に応 じ て、 プ リ ン タ の表示言語を変更 し ます。 詳細につ いては、 言語 (94 ページ ) を参照 し て く だ さ い。 注 • こ のパ ラ メ ー タ の選択肢は当該の実際の言語で 表示 さ れ る ため、自分の判読で き る 言語を見つけやす く な っ てい ます。 ▼ 再発行モー ドオ フ ▲ ▼ ラ ベル長最大39 ▲ ▼ ENGLISH 言語 ▲23
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ設定 メ ニ ュ ー
( 続き )
ツール ・ メ ニ ュ ーのシ ョ ー ト カ ッ ト • 次のユーザー ・ メ ニ ュ ーに移動す る には、 「OK 」 を押す か、 右選択ボ タ ン を押 し て 「次へ」 を選択 し ます。 • 同 じ ユーザー ・ メ ニ ュ ーをナビ ゲー ト す る には、左方向ボ タ ン ま たは 右方向ボ タ ン を押 し ます。 ツール ・ メ ニ ュ ー 次へ 次へ 発行情報 設定 開始 ▼ ENGLISH言語 ▲ ▼ 濃度10 ▲ 開始 次へZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
ツール ・ メ ニ ュ ー
こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表8: キ ャ リ ブ レー ト ・ ツール と 診断ツール (85ペー ジ) を参照 し て く だ さ い。 プ リ ン タ 情報の リ ス ト * プ リ ン タ 設定 ラ ベルが印刷 さ れます。 詳細については、発行情報 (85 ページ ) を参照 し て く だ さ い。 * ス ク ロ ール し て他のオプシ ョ ン も 使用で き ます。 デ ィ ス プ レ イ の コ ン ト ラ ス ト の設定 プ リ ン タ の画面の コ ン ト ラ ス ト を変更 し ます。 詳細については、LCD コ ン ト ラ ス ト (86 ページ ) を参照 し て く だ さ い。 ア イ ド ル ・ デ ィ ス プ レ イ の選択 プ リ ン タ のア イ ド ル時に、 プ リ ン タ ・ デ ィ ス プ レ イ の表示情 報を選択 し ます。 詳細については、 ア イ ド ル ・ デ ィ ス プ レ イ (86 ページ ) を参 照 し て く だ さ い。 電源投入時の動作の設定 電源投入シーケ ン ス時に行 う プ リ ン タ の動作を設定 し ます。 詳細については、電源投入時の動作 (86 ページ ) を参照 し て く だ さ い。 ▼ 発行情報設定 ▲ 発行 ▼ LCD コ ン ト ラ ス ト13 ▲ ▼ ア イ ド ル ・ デ ィ ス プ レ イFW バージ ョ ン ▲ ▼ 電源投入時の動作キ ャ リ ブ レ ー ト ▲25
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イツール ・ メ ニ ュ ー
( 続き )

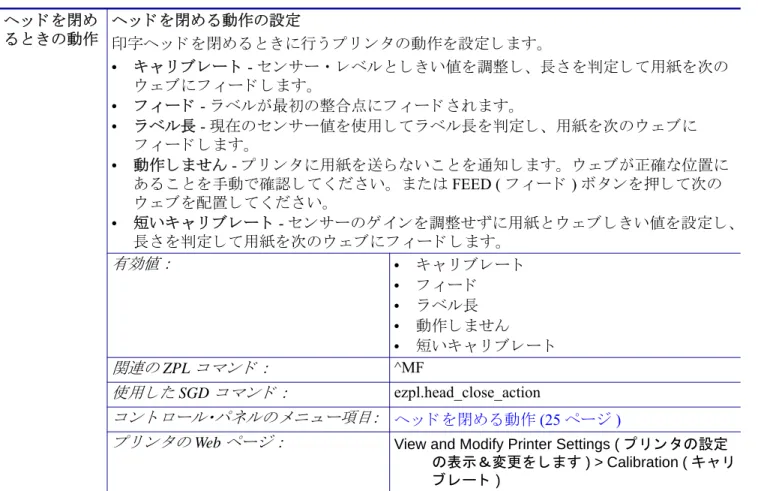

こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表8: キ ャ リ ブ レー ト ・ ツール と 診断ツール (85ペー ジ) を参照 し て く だ さ い。 ヘ ッ ド を閉め る 動作の設定 印字ヘ ッ ド を閉め る と き に行 う プ リ ン タ の動作 を設定 し ま す。 詳細については、ヘ ッ ド を閉め る と き の動作 (87 ページ ) を 参照 し て く だ さ い。 プ リ ン タ のデフ ォ ル ト の読み込み ネ ッ ト ワ ー ク 設定以外 のすべ て の 設定 を 工場出荷時のデ フ ォ ル ト 値に戻すには、 こ の メ ニ ュ ー項目を使用 し ます。 デ フ ォ ル ト 設定を読み込む場合、手動で変更 し たすべての設定 は再読み込みす る 必要があ る ので、 注意 し て く だ さ い。 詳細については、設定初期化 (88 ページ ) を参照 し て く だ さ い。 * ス ク ロ ール し て他のオプシ ョ ン も 使用で き ます。 用紙セ ンサー と リ ボ ン ・ セ ンサーのキ ャ リ ブ レー ト こ の メ ニ ュ ー項目を使用 し て、 用紙セ ンサー と リ ボ ン ・ セ ン サーの感度を調整 し ます。 詳細につい ては、用紙お よ び リ ボ ン のセ ン サーの キ ャ リ ブ レー ト (89 ページ ) を参照 し て く だ さ い。 キ ャ リ ブ レー ト 手 順を実行す る 方法の詳細については、リ ボ ン と 用紙センサー のキ ャ リ ブ レー ト (100 ページ ) を参照 し て く だ さ い。 通信診断モー ド の有効化 プ リ ン タ が受信す る すべてのデー タ の 16 進値をプ リ ン タ で 出力す る には、 こ の診断ツールを使用 し ます。 詳細については、通信診断モー ド (89 ページ ) を参照 し て く だ さ い。 ▼ ヘ ッ ド を閉める動作キ ャ リ ブ レ ー ト ▲ ▼ 設定初期化工場出荷時 ▲ セ ッ ト 用紙/ リ ボン ・ キ ャ リ ブ レー ト 開始 ▼ 診断モー ド無効 ▲ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
ツール ・ メ ニ ュ ー
( 続き )
こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表8: キ ャ リ ブ レー ト ・ ツール と 診断ツール (85ペー ジ) を参照 し て く だ さ い。 ZBI 有効 ? こ の メ ニ ュ ー 項目 は、 ご 使用 の プ リ ン タ で Zebra Basic Interpreter (ZBI 2.0™) オプシ ョ ンが有効であ る か ど う か を示 し ます。 こ のオプシ ョ ン を ご購入 さ れ る 方は、 詳細について 最寄の Zebra 販売代理店にお問い合わせ く だ さ い。 詳細については、ZBI の有効化 (90 ページ ) を参照 し て く だ さ い。 ZBI プ ロ グ ラ ム の実行 * ご使用のプ リ ン タ に ZBI プ ロ グ ラ ム が存在す る 場合はプ ロ グ ラ ム が リ ス ト さ れ ます。 プ ロ グ ラ ム が存在 し ない場合は、 「な し 」 が リ ス ト さ れます。 ご使用のプ リ ン タ にダ ウ ン ロ ー ド し た ZBI プ ロ グ ラ ム を実 行す る 場合は、 こ の メ ニ ュ ーか ら 選択 し 、 右選択ボ タ ン を押 し て 「実行」 を選択 し ま す。 プ ロ グ ラ ム が存在 し ない場合、 実行オプシ ョ ン を押 し て も 操作は実行 さ れません。 詳細については、ZBI プ ロ グ ラ ムの実行 (90 ページ ) を参照 し て く だ さ い。 * こ の メ ニ ュー項目は、 ご使用のプ リ ン タ で ZBI が有効に な っ ていて、かつ ZBI プ ロ グ ラ ムが実行 さ れていない場合 にのみ表示 さ れます。 ZBI プ ロ グ ラ ム の停止 * ZBI プ ロ グ ラ ムが実行 さ れてい る場合、 プ リ ン タ で リ ス ト さ れます。 プ ロ グ ラ ム を停止す る 場合は、 右選択ボ タ ン を押 し て、 「停止」 を選択 し ます。 詳細については、ZBI プ ロ グ ラ ムの停止 (90 ページ ) を参照 し て く だ さ い。 * こ の メ ニ ュー項目は、 ご使用のプ リ ン タ で ZBI が有効に な っ ていて、かつ ZBI プ ロ グ ラ ムが実行 さ れてい る場合に のみ表示 さ れます。 ZBI 有効 ? いいえ ▼ ZBI プ ログ ラ ムの実行(* な し *) ▲ 実行 ▼ ZBI プ ログ ラ ムの停止(* な し *) ▲ 停止27
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イツール ・ メ ニ ュ ー
( 続き )
ネ ッ ト ワー ク ・ メ ニ ュ ーのシ ョ ー ト カ ッ ト • 次のユーザー ・ メ ニ ュ ーに移動す る には、 「OK 」 を押す か、 右選択ボ タ ン を押 し て 「次へ」 を選択 し ます。 • 同 じ ユーザー ・ メ ニ ュ ーをナビ ゲー ト す る には、左方向ボ タ ン ま たは 右方向ボ タ ン を押 し ます。 ネ ッ ト ワー ク ・ メ ニ ュ ー 次へ 次へ IP ア ド レ ス 000.000.000.000 次へ プ リ ン ト ・ サーバな し イ ン ス ト ール さ れてい ます ▼ ZBI プ ログ ラ ムの停止(* な し *) ▲ ▼ 発行情報設定 ▲ 開始 次へ ZBI プ ログ ラ ムの実行 (* な し *) 次へ ZBI 有効 ? 中止ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
ネ ッ ト ワー ク ・ メ ニ ュ ー

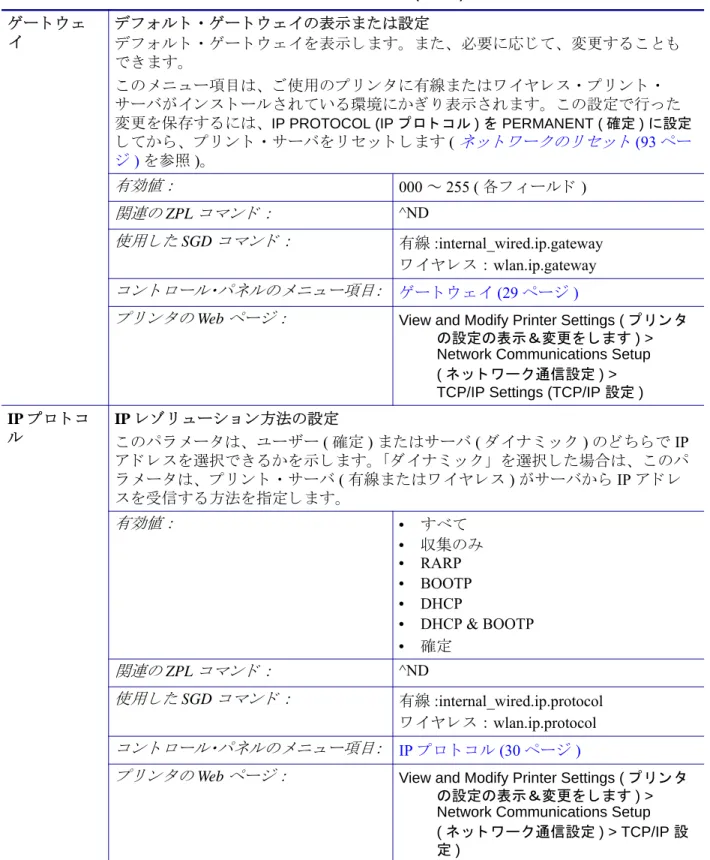

こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表9: ネ ッ ト ワー ク 設定 (91ページ) を参照 し て く だ さ い。 プ リ ン ト ・ サーバ ・ メ ッ セージな し * * プ リ ン ト ・ サーバが イ ン ス ト ール さ れていない と 、 プ リ ン ト ・ サーバ ・ メ ニ ュー項目は表示 さ れず、 こ の メ ッ セージ が表示 さ れます。 プ リ ン タ の IP ア ド レ ス の設定 * プ リ ン タ の IP ア ド レ ス を表示 し ます。 ま た、 必要に応じ て、 変更す る こ と も で き ます。 変更内容は、IP プ ロ ト コル (30 ページ )が確定に設定 さ れて い る 場合にのみ保存 さ れます。保存 さ れた変更内容が反映 さ れ る よ う にす る には、 ネ ッ ト ワー ク の リ セ ッ ト (32 ページ ) を使用 し てプ リ ン ト ・ サーバを リ セ ッ ト し ます。 詳細については、IP ア ド レ ス (91 ページ ) を参照 し て く だ さ い。 * こ の メ ニ ュー項目は、 ご使用のプ リ ン タ に有線ま たは ワ イ ヤ レ ス ・ プ リ ン ト ・ サーバが イ ン ス ト ール さ れてい る環境 にかぎ り 表示 さ れます。 サブネ ッ ト ・ マ ス ク の設定 * サブネ ッ ト ・ マ ス ク を表示 し ます。 ま た、 必要に応 じ て、 変 更す る こ と も で き ます。 変更内容は、IP プ ロ ト コル (30 ページ )が確定に設定 さ れて い る 場合にのみ保存 さ れます。保存 さ れた変更内容が反映 さ れ る よ う にす る には、 ネ ッ ト ワー ク の リ セ ッ ト (32 ページ ) を使用 し てプ リ ン ト ・ サーバを リ セ ッ ト し ます。 詳細については、サブネ ッ ト ・ マ ス ク (91 ページ ) を参照 し て く だ さ い。 * こ の メ ニ ュー項目は、 ご使用のプ リ ン タ に有線ま たは ワ イ ヤ レ ス ・ プ リ ン ト ・ サーバが イ ン ス ト ール さ れてい る環境 にかぎ り 表示 さ れます。 プ リ ン ト ・ サーバが イ ン ス ト ール さ れていません ▼ 000.000.000.000IP ア ド レ ス ▲ 次へ ▼ サブネ ッ ト ・ マス ク000.000.000.000 ▲ 次へ29
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ デフ ォ ル ト ・ ゲー ト ウ ェ イ の設定 * デフ ォ ル ト ・ ゲー ト ウ ェ イ を表示 し ます。 ま た、 必要に応 じ て、 変更す る こ と も で き ます。 変更内容は、IP プ ロ ト コル (30 ページ )が確定に設定 さ れて い る 場合にのみ保存 さ れます。保存 さ れた変更内容が反映 さ れ る よ う にす る には、 ネ ッ ト ワー ク の リ セ ッ ト (32 ページ ) を使用 し てプ リ ン ト ・ サーバを リ セ ッ ト し ます。 詳細については、ゲー ト ウ ェ イ (92 ページ ) を参照 し て く だ さ い。 * こ の メ ニ ュー項目は、 ご使用のプ リ ン タ に有線ま たは ワ イ ヤ レ ス ・ プ リ ン ト ・ サーバが イ ン ス ト ール さ れてい る環境 にかぎ り 表示 さ れます。 ▼ 000.000.000.000ゲー ト ウ ェ イ ▲ 次へZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
ネ ッ ト ワー ク ・ メ ニ ュ ー
( 続き )
こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表9: ネ ッ ト ワー ク 設定 (91ページ) を参照 し て く だ さ い。 IP レ ゾ リ ュ ーシ ョ ン方法の設定 * こ のパ ラ メ ー タ は、 ユーザー ( 確定 ) ま たはサーバ ( ダ イ ナ ミ ッ ク ) のど ち ら で IP ア ド レ ス を選択で き る かを示し ます。 「ダ イ ナ ミ ッ ク 」 を選択 し た場合は、 こ のパ ラ メ ー タ は、 プ リ ン ト ・ サーバ ( 有線ま たは ワ イ ヤ レ ス ) がサーバか ら IP ア ド レ ス を受信す る 方法を指定 し ます。 詳細については、IP プ ロ ト コ ル (92 ページ ) を参照 し て く だ さ い。 * こ の メ ニ ュー項目は、 ご使用のプ リ ン タ に有線ま たは ワ イ ヤ レ ス ・ プ リ ン ト ・ サーバが イ ン ス ト ール さ れてい る環境 にかぎ り 表示 さ れます。 ア ク テ ィ ブなプ リ ン ト ・ サーバの表示 * プ リ ン ト ・ サーバ ( 有線ま たはワ イ ヤレ ス ) は一度に 1 つし か イ ン ス ト ールで き ません。 し たがっ て、 イ ン ス ト ール さ れて い る プ リ ン ト ・ サーバがア ク テ ィ ブなプ リ ン ト ・ サーバです。 * こ の メ ニ ュー項目 ( コ ン ト ロ ール ・ パネルか ら は変更で き ません ) は、 ご使用のプ リ ン タ に有線ま たは ワ イ ヤ レ ス ・ プ リ ン ト ・ サーバが イ ン ス ト ール さ れてい る環境にかぎ り 表示 さ れます。 MAC ア ド レ ス の表示 プ リ ン タ ( 有線ま たは ワ イ ヤ レ ス ) に イ ン ス ト ール さ れてい る プ リ ン ト ・ サーバの Media Access Control (MAC) ア ド レ ス を表示 し ます。 詳細については、MAC ア ド レ ス (93 ページ ) を参照 し て く だ さ い。 * こ の メ ニ ュー項目 ( コ ン ト ロ ール ・ パネルか ら は変更で き ません ) は、 ご使用のプ リ ン タ に有線ま たは ワ イ ヤ レ ス ・ プ リ ン ト ・ サーバが イ ン ス ト ール さ れてい る環境にかぎ り 表示 さ れます。 ▼ IP プ ロ ト コルすべて ▲ ア ク テ ィ ブ な プ リ ン ト ・ サーバ 内蔵有線 MAC ア ド レ ス 00-05-9A-3C-78-0031
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
ESSID 値の表示 *
Extended Service Set Identification (ESSID) は、ご使用の ワ イ ヤ レ ス ・ ネ ッ ト ワ ー ク の ID です。 こ の設定は、 現在の ワ イ ヤ レ ス 設定の ESSID を表示 し ま すが、 コ ン ト ロ ール ・ パネル か ら は変更で き ません。 詳細については、ESSID (93 ページ ) を参照 し て く だ さ い。 * こ の メ ニ ュー項目 ( コ ン ト ロ ール ・ パネルか ら は変更で き ません ) は、 ご使用のプ リ ン タ に ワ イ ヤ レ ス ・ プ リ ン ト ・ サーバが イ ン ス ト ール さ れてい る 環境にか ぎ り 表示 さ れ ます。 ESSID 125
ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
ネ ッ ト ワー ク ・ メ ニ ュ ー
( 続き )
こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表9: ネ ッ ト ワー ク 設定 (91ページ) を参照 し て く だ さ い。 ネ ッ ト ワー ク 設定の印刷 * こ の オプ シ ョ ン では、 イ ン ス ト ール さ れ て い る プ リ ン ト ・ サーバの設定 を リ ス ト し た ネ ッ ト ワ ー ク 設定 ラ ベル を 印刷 し ます。 詳細については、発行情報 (85 ページ ) を参照 し て く だ さ い。 * ス ク ロ ール し て他のオプシ ョ ン も 使用で き ます。 ネ ッ ト ワー ク 設定の リ セ ッ ト * こ のオプシ ョ ンで、 有線ま たは ワ イ ヤ レ ス ・ プ リ ン ト ・ サー バを リ セ ッ ト し ます。 ネ ッ ト ワー ク 設定で行っ た設定内容を 反映 さ せ る には、 プ リ ン ト ・ サーバを リ セ ッ ト す る 必要があ り ます。 詳細については、ネ ッ ト ワー ク の リ セ ッ ト (93 ページ ) を参 照 し て く だ さ い。 * こ の メ ニ ュー項目は、 ご使用のプ リ ン タ に有線ま たは ワ イ ヤ レ ス ・ プ リ ン ト ・ サーバが イ ン ス ト ール さ れてい る環境 にかぎ り 表示 さ れます。 ネ ッ ト ワー ク ・ デフ ォ ル ト の読み込み * すべてのプ リ ン ト ・ サーバ設定 と ネ ッ ト ワー ク 設定を工場出 荷時のデフ ォ ル ト 値に戻すには、 こ の メ ニ ュ ー項目を使用 し ます。 デフ ォ ル ト 設定を読み込む場合、 手動で変更 し たすべ ての設定は再読み込みす る 必要があ る ので、注意 し て く だ さ い。 詳細については、設定初期化 (88 ページ ) を参照 し て く だ さ い。 * こ の メ ニ ュー項目は、 ご使用のプ リ ン タ に有線ま たは ワ イ ヤ レ ス ・ プ リ ン ト ・ サーバが イ ン ス ト ール さ れてい る環境 にかぎ り 表示 さ れます。 ス ク ロ ール し て他のオプシ ョ ン も 使用で き ます。 ▼ ネ ッ ト ワー ク発行情報 ▲ 発行 ネ ッ ト ワー ク の リ セ ッ ト リ セ ッ ト ▼ ネ ッ ト ワー ク設定初期化 ▲ セ ッ ト33
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イネ ッ ト ワー ク ・ メ ニ ュ ー
( 続き )
言語 メ ニ ュ ーのシ ョ ー ト カ ッ ト • 次のユーザー ・ メ ニ ュ ーに移動す る には、 「OK」 を押す か、 右選択ボ タ ン を押 し て 「次へ」 を選択 し ます。 • 同 じ ユーザー ・ メ ニ ュ ーをナビ ゲー ト す る には、左方向ボ タ ン ま たは 右方向ボ タ ン を押 し ます。 言語 メ ニ ュ ー 次へ 次へ ▼ ENGLISH言語 ▲ ▼ ネ ッ ト ワー ク設定初期化 ▲ 000.000.000.000IP ア ド レ ス 次へ 次へZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
言語 メ ニ ュ ー
こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表10: 言語設定 (94ページ) を参照 し て く だ さ い。 表示言語の選択 必要に応 じ て、 プ リ ン タ の表示言語を変更 し ます。 詳細については、言語 (94 ページ ) を参照 し て く だ さ い。 注 • こ のパ ラ メ ー タ の選択肢は当該の実際の言語で 表示 さ れ る ため、自分の判読で き る 言語を見つけやす く な っ てい ます。 ZPL 無効の有効化 特定の ZPL コ マ ン ド でプ リ ン タ の現在の設定を無効化で き る よ う にす る には、 こ の メ ニ ュ ー項目を有効に し ます。 詳細については、ZPL 無効 (94 ページ ) を参照 し て く だ さ い。 コ マ ン ド 文字値の設定 ラ ベル ・ フ ォ ー マ ッ ト で 使用 さ れ て い る 文字 に 一致す る フ ォーマ ッ ト ・ コ マ ン ド 文字を設定 し ます。 詳細については、 コ マン ド 文字 (95 ページ ) を参照 し て く だ さ い。 コ ン ト ロ ール文字値の設定 ラ ベル ・ フ ォーマ ッ ト で使用 さ れてい る 文字に一致す る コ ン ト ロ ール ・ プ レ フ ィ ッ ク ス文字を設定 し ます。 詳細については、 コ ン ト ロ ール文字 (95 ページ ) を参照 し て く だ さ い。 ▼ ENGLISH 言語 ▲ ▼ ZPL 無効有効 ▲ ▼ コ マ ン ド 文字^ (5E) ▲ ▼ コ ン ト ロール文字~ (7E) ▲35
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ言語 メ ニ ュ ー
( 続き )

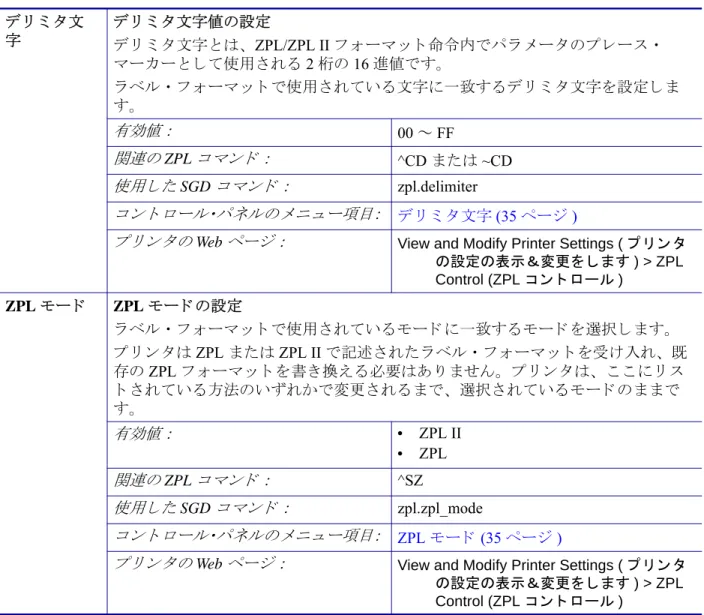

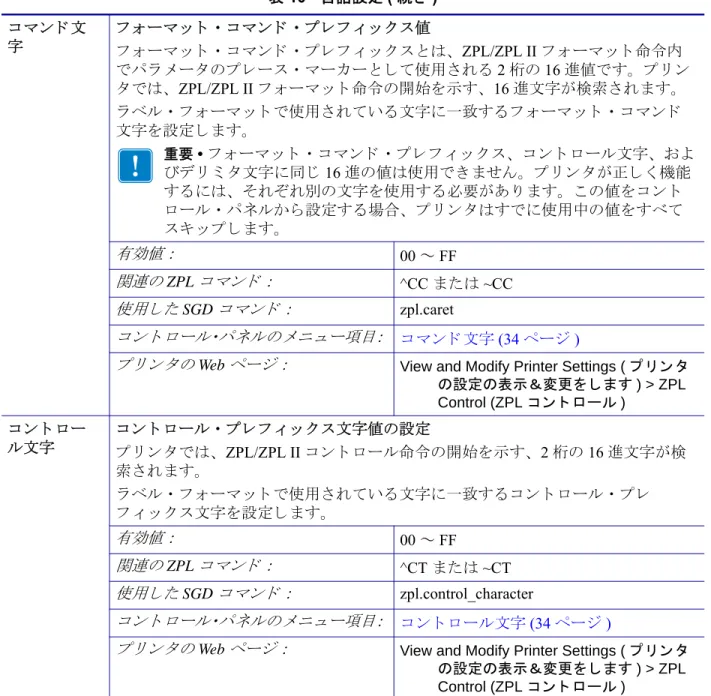

こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表10: 言語設定 (94ページ) を参照 し て く だ さ い。 デ リ ミ タ 文字値の設定 ラ ベル ・ フ ォーマ ッ ト で使用 さ れてい る 文字に一致す る デ リ ミ タ 文字を設定 し ます。 詳細については、デ リ ミ タ 文字 (96 ページ ) を参照 し て く だ さ い。 ZPL モー ド の設定 ラ ベル ・ フ ォ ーマ ッ ト で使用 さ れて い る モー ド に一致す る モー ド を選択 し ます。 詳細については、ZPL モー ド (96 ページ ) を参照 し て く だ さ い。 セ ンサー ・ メ ニ ュ ーのシ ョ ー ト カ ッ ト • 次のユーザー ・ メ ニ ュ ーに移動す る には、 「OK 」 を押す か、 右選択ボ タ ン を押 し て 「次へ」 を選択 し ます。 • 同 じ ユーザー ・ メ ニ ュ ーをナビ ゲー ト す る には、左方向ボ タ ン ま たは 右方向ボ タ ン を押 し ます。 ▼ デ リ ミ タ 文字, (2C) ▲ ▼ ZPL モー ドZPL II ▲ セ ンサー ・ メ ニ ュ ー 次へ 次へ ▼ セ ンサー ・ タ イ プ透過式 ▲ ▼ ZPL モー ドZPL II ▲ ▼ ENGLISH言語 ▲ 次へZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
セ ンサー ・ メ ニ ュ ー
こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表11: センサー設定 (97ページ ) を参照 し て く だ さ い。 用紙セ ンサーの選択 使用中の用紙に適切な用紙セ ンサーを選択 し ます。反射式セ ンサーは、 すべての用紙 タ イ プで使用で き ます。 透過式セ ン サーは、 シ ンプル ・ ギ ャ ッ プ用紙の専用です。 詳細については、センサー ・ タ イ プ (97 ページ ) を参照 し て く だ さ い。 用紙セ ンサー と リ ボ ン ・ セ ンサーのキ ャ リ ブ レー ト こ の メ ニ ュ ー項目を使用 し て、 用紙セ ンサー と リ ボ ン ・ セ ン サーの感度を調整 し ます。 キ ャ リ ブ レー ト 手順を実行す る 方法の詳細については、リ ボ ン と 用紙セ ンサーのキ ャ リ ブ レー ト (100 ページ ) を参照 し て く だ さ い。 セ ンサー ・ プ ロ フ ィ ールの印刷 * こ の メ ニ ュ ー項目を使用 し てセ ンサー ・ プ ロ フ ィ ールを発行 し ます。 詳細については、発行情報 (85 ページ ) ま たはセンサー ・ プ ロ フ ィ ール (153 ページ ) を参照 し て く だ さ い。 * ス ク ロ ール し て他のオプシ ョ ン も 使用で き ます。 ラ ベル ・ セ ンサーの感度の設定 重要 • こ の値は、 セ ンサー ・ キ ャ リ ブ レー ト 時に設定 し ま す。 Zebra 技術サポー ト ま たは Zebra 認定技術者 か ら の指示でないかぎ り 、 こ の設定は変更 し ないで く だ さ い。 詳細については、 ラ ベル ・ センサー (97 ページ ) を参照 し て く だ さ い。 ▼ セ ンサー ・ タ イ プ反射式 ▲ メ デ ィ ア/ リ ボン C 開始 ▼ セ ンサー ・ プ ロ フ ィ ール発行情報 ▲ 発行 ▼ ラ ベル ・ セ ンサー000 ▲37
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イセ ンサー ・ メ ニ ュ ー
( 続き )
こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表11: センサー設定 (97ページ ) を参照 し て く だ さ い。 ラ ベル剥離 LED の感度の設定 重要 • こ の値は、 セ ンサー ・ キ ャ リ ブ レー ト 時に設定 し ま す。 Zebra 技術サポー ト ま たは Zebra 認定技術者 か ら の指示でないかぎ り 、 こ の設定は変更 し ないで く だ さ い。 詳細については、 ラ ベル剥離 (97 ページ ) を参照 し て く だ さ い。 ポー ト ・ メ ニ ュ ーのシ ョ ー ト カ ッ ト • 次のユーザー ・ メ ニ ュ ーに移動す る には、 「OK 」 を押す か、 右選択ボ タ ン を押 し て 「次へ」 を選択 し ます。 • 同 じ ユーザー ・ メ ニ ュ ーをナビ ゲー ト す る には、左方向ボ タ ン ま たは 右方向ボ タ ン を押 し ます。 ▼ ラ ベル剥離000 ▲ ポー ト ・ メ ニ ュ ー 次へ 次へ ▼ ボー ・ レ ー ト9600 ▲ ▼ ラ ベル剥離000 ▲ ▼ セ ンサー ・ タ イ プ透過式 ▲ 次へZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イ
ポー ト ・ メ ニ ュ ー

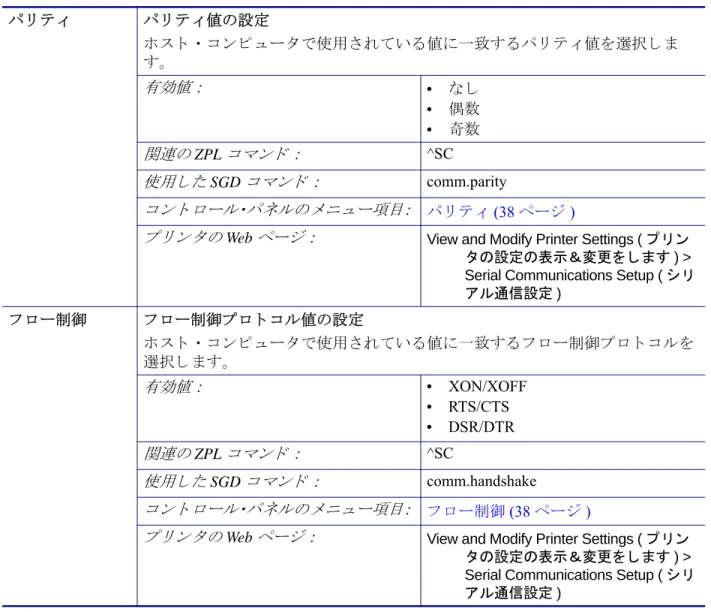

こ の メ ニ ュ ーの項目は、 右選択ボ タ ン を押 し た と き に表示 さ れ る 順に表示 さ れ ます。 こ れ ら の設定の詳細については、表12: ポー ト 設定 (98ページ) を参照 し て く だ さ い。 ボー ・ レー ト の設定 ホ ス ト ・ コ ン ピ ュ ー タ で使用 さ れてい る 値に一致す る ボー値 を選択 し ます。 詳細については、ボー ・ レー ト (98 ページ ) を参照 し て く だ さ い。 デー タ ・ ビ ッ ト 値の設定 ホ ス ト ・ コ ン ピ ュ ー タ で使用 さ れて い る 値に一致す る デー タ ・ ビ ッ ト 値を選択 し ます。 詳細については、デー タ ・ ビ ッ ト (98 ページ ) を参照 し て く だ さ い。 パ リ テ ィ 値の設定 ホ ス ト ・ コ ン ピ ュ ー タ で使用 さ れて い る 値に一致す る パ リ テ ィ 値を選択 し ます。 詳細については、パ リ テ ィ (99 ページ ) を参照 し て く だ さ い。 フ ロ ー制御プ ロ ト コ ル値の設定 ホ ス ト ・ コ ン ピ ュ ー タ で使用 さ れてい る 値に一致す る フ ロ ー 制御プ ロ ト コ ルを選択 し ます。 詳細については、 フ ロ ー制御 (99 ページ ) を参照 し て く だ さ い。 ▼ ボー ・ レ ー ト9600 ▲ ▼ デー タ ・ ビ ッ ト8 ▲ ▼ パ リ テ ィな し ▲ ▼ XON/XOFFフ ロー制御 ▲39
は じ めに ZT230 プ リ ン タ の コ ン ト ロール ・ パネル ・ デ ィ ス プ レ イポー ト ・ メ ニ ュ ー
( 続き )
設定 メ ニ ュ ーのシ ョ ー ト カ ッ ト • 次のユーザー ・ メ ニ ュ ーに移動す る には、 「OK 」 を押す か、 右選択ボ タ ン を押 し て 「次へ」 を選択 し ます。 • 同 じ ユーザー ・ メ ニ ュ ーをナビ ゲー ト す る には、左方向ボ タ ン ま たは 右方向ボ タ ン を押 し ます。 設定 メ ニ ュ ー 次へ 次へ ▼ 濃度10 ▲ 開始 ▼ XON/XOFFフ ロー制御 ▲ ▼ ボー ・ レ ー ト9600 ▲ 次へ用紙の タ イ プ
用紙の タ イ プ
プ リ ン タ では さ ま ざ ま な タ イ プの用紙を使用で き ます。 • 標準の用紙 - 大半の標準用紙では、 裏面粘着式で個々の ラ ベルま たは一連の ラ ベ ルを ラ イ ナーに貼 り 付け ら れます。 標準の用紙は、 ロ ール状ま たは折 り 畳まれた 用紙です (表3)。 • タ グ ・ ス ト ッ ク - タ グは通常、 厚手用紙で作 ら れています。 タ グ ・ ス ト ッ ク には 粘着剤や ラ イ ナーは付いてい ま せん。 通常、 タ グ間に ミ シ ン目が入っ てい ま す。 タ グ ・ ス ト ッ ク は、 ロ ール状の用紙ま たは扇状に折 り 畳まれた用紙です (表3)。 重要 • Zebra では、 高品質の印刷を継続 し て行え る よ う に、 Zebra ブ ラ ン ド のサプ ラ イ 用 品の使用を強 く お勧め し てい ます。 プ リ ン タ の印刷能力を向上 さ せ、 印刷ヘ ッ ド の寿命 を長持ち さ せ る ために特別に設計 さ れた、 広範囲の紙製、 ポ リ プ ロ ピ レ ン製、 ポ リ エ ス テル製、 お よ びビ ニール製の用紙が用意 さ れてい ます。 サプ ラ イ 品の購入については、 http://www.zebra.com/howtobuy を ご覧 く だ さ い。41
プ リ ン タ のセ ッ ト ア ッ プ と 操作 用紙の タ イ プ 表 3 • ロール用紙 と 折 り 畳み用紙 用紙 タ イ プ 外観 説明 単票 ロ ール用紙 ロ ール用紙は芯に巻かれてお り 、 芯の直径は 25 ～ 76mm (1 ～ 3 イ ンチ ) あ り ます。 個々の ラ ベルま たは タ グは、 次の 1 つま たは複数の方法で区切 ら れてい ます。 • 透過式用紙には、 ラ ベルを区切 る ギ ャ ッ プ、 穴、 ま たは切れ込みがあ り ます。 • 黒マー ク 用紙には、 用紙裏面にあ ら か じ め黒マー ク が印刷 さ れ、 ラ ベルの分離位置を示 し てい ます。 • ミ シ ン目の入っ た用紙には、 ミ シ ン目があ り 、 ラ ベ ルや タ グ を簡単に切 り 離せます。 黒マー ク な ど、 ラ ベルや タ グの分離位置を示すマー ク な ど も 付いてい る こ と があ り ます。 単票折 り 畳み用紙 折 り 畳み用紙は、 ジ グザ ク に折 ら れた用紙です。 折 り 畳 み用紙は、 単票 ロ ール用紙 と 同様に ラ ベルを分離 し てい ます。 ラ ベルの分離位置が折 り 目ま たは折 り 目付近にか か る こ と があ り ます。 連続 ロ ール用紙 ロ ール用紙は芯に巻かれてお り 、 芯の直径は 25 ～ 76 mm (1 ～ 3 イ ンチ ) です。 連続 ロ ール用紙には、 ラ ベル分離位置を示すギ ャ ッ プ、 穴、 切れ込み、 黒マー ク はあ り ません。 こ のため、 イ メ ージ を ラ ベル上の任意の場所に印刷で き ます。 カ ッ タ ーを使用 し て ラ ベルを切 り 離せます。リ ボンの概要
