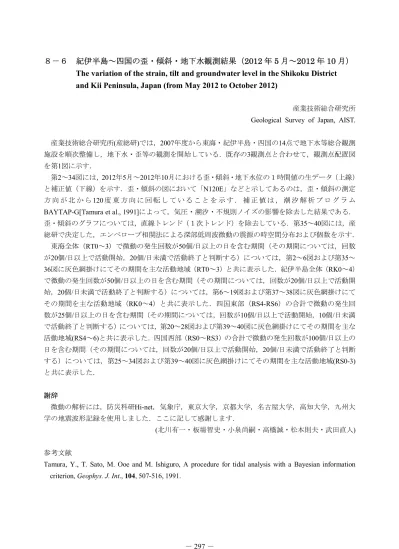

紀伊半島～四国の歪・傾斜・地下水観測結果（2012年5月～2012年10月）

８－６ 紀伊半島～四国の歪・傾斜・地下水観測結果（

2012 年 5 月～2012 年 10 月）

The variation of the strain, tilt and groundwater level in the Shikoku District

and Kii Peninsula, Japan (from May 2012 to October 2012)

産業技術総合研究所

Geological Survey of Japan, AIST.

産業技術総合研究所

(産総研)では，2007年度から東海・紀伊半島・四国の14点で地下水等総合観測

施設を順次整備し，地下水・歪等の観測を開始している．既存の3観測点と合わせて，観測点配置図

を第1図に示す．

第

2～34図には，2012年5月～2012年10月における歪・傾斜・地下水位の１時間値の生データ（上線）

と補正値（下線）を示す．歪・傾斜の図において「N120E」などと示してあるのは，歪・傾斜の測定

方 向 が 北 か ら

120 度 東 方 向 に 回 転 し て い る こ と を 示 す ． 補 正 値 は ， 潮 汐 解 析 プ ロ グ ラ ム

BAYTAP-G[Tamura et al., 1991]によって，気圧・潮汐・不規則ノイズの影響を除去した結果である．

歪・傾斜のグラフについては，直線トレンド（１次トレンド）を除去している．第35～40図には，産

総研で決定した，エンベロープ相関法による深部低周波微動の震源の時空間分布および個数を示す．

東海全体（

RT0～3）で微動の発生回数が50個/日以上の日を含む期間（その期間については，回数

が20個/日以上で活動開始，20個/日未満で活動終了と判断する）については，第2～6図および第35～

36図に灰色網掛けにてその期間を主な活動地域（RT0～3）と共に表示した．紀伊半島全体（RK0～4）

で微動の発生回数が

50個/日以上の日を含む期間（その期間については，回数が20個/日以上で活動開

始，20個/日未満で活動終了と判断する）については，第6～19図および第37～38図に灰色網掛けにて

その期間を主な活動地域（RK0～4）と共に表示した．四国東部（RS4-RS6）の合計で微動の発生回

数が

25個/日以上の日を含む期間（その期間については，回数が10個/日以上で活動開始，10個/日未満

で活動終了と判断する）については，第20～28図および第39～40図に灰色網掛けにてその期間を主な

活動地域

(RS4～6)と共に表示した．四国西部（RS0～RS3）の合計で微動の発生回数が100個/日以上の

日を含む期間（その期間については，回数が

20個/日以上で活動開始，20個/日未満で活動終了と判断

する）については，第25～34図および第39～40図に灰色網掛けにてその期間を主な活動地域(RS0-3)

と共に表示した．

謝辞

微動の解析には，防災科研

Hi-net，気象庁，東京大学，京都大学，名古屋大学，高知大学，九州大

学の地震波形記録を使用しました．ここに記して感謝します．

(北川有一・板場智史・小泉尚嗣・高橋誠・松本則夫・武田直人)

参考文献

Tamura, Y., T. Sato, M. Ooe and M. Ishiguro, A procedure for tidal analysis with a Bayesian information

criterion, Geophys. J. Int., 104, 507-516, 1991.

3文字コード

(変更無し)

旧名称

新名称

新名称 ふりがな

市区町村

図

TYS

豊田下山

→

豊田神殿

とよたかんどの

愛知県豊田市

2,3

TYE

豊橋東

→

豊橋多米

とよはしため

愛知県豊橋市

4,5

HTS

秦荘

→

愛荘香之庄

あいしょうこうのしょう

滋賀県愛知郡愛荘町

6

ANO

安濃

→

津安濃

つあのう

三重県津市

7,8

ITA

飯高赤桶

→

松阪飯高

まつさかいいたか

三重県松阪市

9,10

MYM

海山

→

紀北海山

きほくみやま

三重県北牟婁郡紀北町

11,12

ICU

井内浦

→

熊野磯崎

くまのいそざき

三重県熊野市

13,14

HGM

本宮三越

→

田辺本宮

たなべほんぐう

和歌山県田辺市

15,16

KST

串本津荷

変更無し

串本津荷

くしもとつが

和歌山県東牟婁郡串本町

17,18

NGR

根来

→

岩出東坂本

いわでひがしさかもと

和歌山県岩出市

19

BND

板東

→

鳴門大麻

なるとおおあさ

徳島県鳴門市

20

ANK

阿南桑野

変更無し

阿南桑野

あなんくわの

徳島県阿南市

21,22

MUR

室戸

→

室戸岬

むろとみさき

高知県室戸市

23,24

KOC

高知市

→

高知五台山

こうちごだいさん

高知県高知市

25,26

SSK

須崎

→

須崎大谷

すさきおおたに

高知県須崎市

27,28

TSS

土佐清水

→

土佐清水松尾

とさしみずまつお

高知県土佐清水市

29,30

UWA

宇和

→

西予宇和

せいようわ

愛媛県西予市

31,32

MAT

松山

→

松山南江戸

まつやまみなみえど

愛媛県松山市

33,34

第

1図 地下水等総合観測点の分布図（●，■，▲）．観測点の一覧は第１表に示す．●はデジタル方式

の石井式歪計・傾斜計を併設している新規観測点，

■はGladwin式歪計・ミツトヨ式傾斜計を

併設している新規観測点，▲はアナログ方式の石井式歪計を併設している既存の観測点．灰

色の領域は短期的

SSE及び深部低周波微動が定常的に発生していると考えられる地域．

Fig.1 Location of the observation sites (●, ■, ▲). The list of the observation sites is shown in Table.1. Circles

(●) show the new observation sites at which the Ishii type multi-component strainmeter and the

tiltmeter (digital type) are installed. Squares (■) show the new observation sites at which the Gladwin

type multi-component strainmeter and the Mitsutoyo type tiltmeter are installed. Triangles (▲) show

the old observation sites at which the Ishii type multi-component strainmeter (analog type) are

installed. The gray mesh shows the area which is thought that short-term slow slip events and deep

low frequency tremors occur stationarily.

第１表 地下水等総合観測点の一覧．

Table.1 List of the observation sites.

第

5 図 TYE および TYH における傾斜・地下水位観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.5 Observed tilts and groundwater levels at the TYE and the

TYH observation site from May 2012 to October 2012.

第

4 図 TYE における歪観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.4 Observed strains at the TYE observation site from May

2012 to October 2012.

第

_{3 図 TYS における傾斜・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.3 Observed tilts and groundwater levels at the TYS

observation site from May 2012 to October 2012.

第

_{2 図 TYS における歪観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.2 Observed strains at the TYS observation site from May

2012 to October 2012.

RT1

Crustal strains at TYS (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) TYS atmos pheric pressure, rainfall 980

930

100 0 TYS1 horizontal strain-1 (N78E)

TYS1 horizontal strain-2 (N168E)

TYS1 horizontal strain-3 (N213E)

TYS1 horizontal strain-4 (N303E)

TYS1 vertical strain

05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 Strainmeter depth = 586.7-588.1 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去 RT1

Tilt and groundwater level at TYS (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) TYS atmospheric pressure, rainfall 980

930

100 0 TYS1 tilt-X (+:N78E u p)

TYS1 tilt-Y (+:N168E u p)

TYS1 groundwater level

TYS2 groundwater level

TYS3 groundwater level

05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-6 [rad] 5.0x 10-6 [rad] 1.0 [m] 2.0 [m] 2.0 [m] Tiltmeter depth = 585.9-586.7 [GL-m] TYS1 : Screen depth = 404.8-426.7 [GL-m] TYS2 : Screen depth = 148.8-154.3 [GL-m] TYS3 : Screen depth = 26.8-32.3 [GL-m] 上: tiltは1次トレンド除去

下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分除去、tiltは1次トレンドも除去

RT1

Tilt and groundwater level at TYE and TYH (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) TYH atmospheric pressure, rainfall 1030

980

100 0 TYE tilt-X (+:N356E u p)

TYE tilt-Y (+:N86E u p)

TYE groundwater level

TYH1 groundwater level

TYH2 groundwater level

05 06 07 08 09 10 2012 [hPa] [mm/h] 3.0x 10-6 [rad] 3.0x 10-6 [rad] 2.0 [m] 2.0 [m] 2.0 [m] Tiltmeter depth = 265.6-266.5 [GL-m] TYE : Screen depth = 185.9-207.8 [GL-m] TYH1 : Screen depth = 178.6-200.4 [GL-m] TYH2 : Screen depth = 133.7-150.0 [GL-m] 上: tiltは1次トレンドを除去

下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去、tiltは1次トレンドも除去 RT1

Crustal strain at TYE (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) TYS atmospheric pressure, rainfall 1030

980

100 0 TYE horizontal strain-1 (N356E)

TYE horizontal strain-2 (N86E)

TYE horizontal strain-3 (N131E)

TYE horizontal strain-4 (N221E)

TYE vertical strain

05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 Strainmeter depth = 266.5-267.9 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去

第

9 図 ITA における歪観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.9 Observed strains at the ITA observation site from May

2012 to October 2012.

第

8 図 ANO における傾斜・地下水位観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.8 Observed tilts and groundwater levels at the ANO

observation site from May 2012 to October 2012.

第

7 図 ANO における歪観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.7 Observed strains at the ANO observation site from May

2012 to October 2012.

第

6 図 HTS における歪・地下水位観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.6 Observed strains and groundwater levels at the HTS

observation site from May 2012 to October 2012.

RK3,4 RK1 RK2 RK2,3 RK3 Tilt and groundwater level at ANO (時間値)

(2012/05/01 00:00 - 2012/11/01 00:00) ANO atmos pheric pressure, rainfall 1010

960

100 0 ANO2 tilt-X (+:N180E u p)

ANO2 tilt-Y (+:N270E u p)

ANO1 groundwater level

ANO2 groundwater level

ANO3 groundwater level

05 06 07 08 09 10 2012 保 守 保 守 [hPa] [mm/h] 1.0x 10-6 [rad] 1.0x 10-6 [rad] 2.0 [m] 1.0 [m] 5.0 [m] Tiltmeter depth = 236.6-237.3 [GL-m] ANO1 : Screen depth = 502.7-513.6 [GL-m] ANO2 : Screen depth = 197.5-208.5 [GL-m] ANO3 : Screen depth = 12.0-22.9 [GL-m] 上: tiltは1次トレンド除去

下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分除去、tiltは1次トレンドも除去

RK3,4 RK1 RK2 RK2,3 RK3 Crustal strains at ANO (時間値)

(2012/05/01 00:00 - 2012/11/01 00:00) ANO atmos pheric pressure, rainfall 1010

960

100 0 ANO1 horizontal strain-1 (N38E)

ANO1 horizontal strain-2 (N128E)

ANO1 horizontal strain-3 (N173E)

ANO1 horizontal strain-4 (N263E)

ANO1 vertical strain

05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 Strainmeter depth = 588.9-590.3 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去 RK3,4 RK1 RK2 RK2,3 RK3 RT1

Crustal strains and groundwater level at HTS (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) HTS atmos pheric pressure, rainfall 1020

970

100 0 HTS horizontal strain-1 (N333E)

HTS horizontal strain-2 (N273E)

HTS horizontal strain-3 (N213E)

HTS groundwater level HTS room temperature 40 0 05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 3.0 [m] [℃] Strainmeter depth = 433.5-436.5 [GL-m] Screen depth = 338.3-360.1 [GL-m] 上: strainは1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、strainは1次トレンドも除去 RK3,4 RK1 RK2 RK2,3 RK3 Crustal strains at ITA (時間値)

(2012/05/01 00:00 - 2012/11/01 00:00) ITA atmos pheric pressure, rainfall 1000

950

100 0 ITA2 horizontal strain-0 (N183E)

ITA2 horizontal strain-1 (N138E)

ITA2 horizontal strain-2 (N93E)

ITA2 horizontal strain-3 (N48E)

05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 Strainmeter depth = 181.3-183.6 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去

第

13 図 ICU における歪観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.13 Observed strains at the ICU observation site from May

2012 to October 2012.

第

12 図 MYM における傾斜・地下水位観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.12 Observed tilts and groundwater levels at the MYM

observation site from May 2012 to October 2012.

第

_{11 図 MYM における歪観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.11 Observed strains at the MYM observation site from May

2012 to October 2012.

第

_{10 図 ITA における傾斜・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.10 Observed tilts and groundwater levels at the ITA

observation site from May 2012 to October 2012.

RK3,4 RK1 RK2 RK2,3 RK3 Crustal strains at MYM (時間値)

(2012/05/01 00:00 - 2012/11/01 00:00) MYM atmos pheric pressure, rainfall 1030

980

100 0 MYM1 horizontal strain-1 (N237E)

MYM1 horizontal strain-2 (N327E)

MYM1 horizontal strain-3 (N12E)

MYM1 horizontal strain-4 (N102E)

MYM1 vertical strain

05 06 07 08 09 10 2012 [hPa] [mm/h] 2.0x 10-6 2.0x 10-6 2.0x 10-6 2.0x 10-6 2.0x 10-6 Strainmeter depth = 590.0-591.4 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去 RK3,4 RK1 RK2 RK2,3 RK3

Tilt and groundwater level at ITA (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) ITA atmos pheric pressure, rainfall 1000

950

100 0 ITA1 tilt-X (+:N180E u p)

ITA1 tilt-Y (+:N270E u p)

ITA1 groundwater level

ITA3 groundwater level

05 06 07 08 09 10 2012 保 守 保 守 [hPa] [mm/h] 2.0x 10-6 [rad] 2.0x 10-6 [rad] 3.0 [m] 3.0 [m] Tiltmeter depth = 596.7-597.3 [GL-m] ITA1 : Screen depth = 547.6-558.5 [GL-m] ITA3 : Screen depth = 10.8-16.3 [GL-m] 上: tiltは1次トレンドを除去

下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、tiltは1次トレンドも除去

RK3,4 RK1 RK2 RK2,3 RK3 Tilt and groundwater level at MYM (時間値)

(2012/05/01 00:00 - 2012/11/01 00:00) MYM atmos pheric pressure, rainfall 1030

980

100 0 MYM1 tilt-X (+:N237E u p)

MYM1 tilt-Y (+:N327E u p)

MYM1 groundwater level

MYM2 groundwater level

MYM3 groundwater level

05 06 07 08 09 10 2012 A [hPa] [mm/h] 5.0x 10-6 [rad] 5.0x 10-6 [rad] 3.0 [m] 3.0 [m] 6.0 [m] Tiltmeter depth = 589.2-590.0 [GL-m] MYM1 : Screen depth = 418.9-429.8 [GL-m] MYM2 : Screen depth = 140.3-151.1 [GL-m] MYM3 : Screen depth = 19.9-25.3 [GL-m] 上: tiltは1次トレンドを除去

下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、tiltは1次トレンドも除去 A:2012/08/03 和歌山県南部の地震 M3.7

RK3,4 RK1 RK2 RK2,3 RK3 第13図 Crustal strains at ICU (時間値)

(2012/05/01 00:00 - 2012/11/01 00:00) ICU atmos pheric pressure, rainfall 1030

980

100 0 ICU1 horizontal strain-1 (N141E)

ICU1 horizontal strain-2 (N231E)

ICU1 horizontal strain-3 (N276E)

ICU1 horizontal strain-4 (N6E)

ICU1 vertical strain

05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 Strainmeter depth = 588.5-589.9 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去

第

17 図 KST における歪観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.17 Observed strains at the KST observation site from May

2012 to October 2012.

第

16 図 HGM における傾斜・地下水位観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.16 Observed tilt and groundwater levels at the HGM

observation site from May 2012 to October 2012.

第

_{15 図 HGM における歪観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.15 Observed strains at the HGM observation site from May

2012 to October 2012.

第

_{14 図 ICU における傾斜・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.14 Observed tilts and groundwater levels at the ICU

observation site from May 2012 to October 2012.

RK3,4 RK1 RK2 RK2,3 RK3 Crustal strains at KST (時間値)

(2012/05/01 00:00 - 2012/11/01 00:00) KST atmos pheric pressure, rainfall 1030

980

100 0 KST1 horizontal strain-1 (N310E)

KST1 horizontal strain-2 (N40E)

KST1 horizontal strain-3 (N85E)

KST1 horizontal strain-4 (N175E)

KST1 vertical strain 05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 Strainmeter depth = 589.8-591.2 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去 RK3,4 RK1 RK2 RK2,3 RK3

Tilt and groundwater level at HGM (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) HGM atmos pheric pressure, rainfall 1020 970 100 0 HGM1 tilt-Y (+:N67E u p) HGM2 groundwater level HGM3 groundwater level 05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-6 [rad] 2.0 [m] 2.0 [m] Tiltmeter depth = 371.9-372.7 [GL-m] HGM2 : Screen depth = 180.9-191.8 [GL-m] HGM3 : Screen depth = 24.3-29.8 [GL-m] 上: tiltは1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、tiltは1次トレンドも除去 tilt-Xは振り切れにより欠測 RK3,4 RK1 RK2 RK2,3 RK3 Crustal strains at HGM (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) HGM atmos pheric pressure, rainfall 1020

970

100 0 HGM1 horizontal strain-1 (N337E)

HGM1 horizontal strain-2 (N67E)

HGM1 horizontal strain-3 (N112E)

HGM1 horizontal strain-4 (N202E)

HGM1 vertical strain 05 06 07 08 09 10 2012 [hPa] [mm/h] 3.0x 10-6 5.0x 10-5 3.0x 10-6 5.0x 10-5 3.0x 10-6 Strainmeter depth = 372.7-374.1 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去 RK3,4 RK1 RK2 RK2,3 RK3

Tilt and groundwater level at ICU (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) ICU atmos pheric pressure, rainfall 1030

980

100 0 ICU1 tilt-X (+:N141E u p)

ICU1 tilt-Y (+:N231E u p)

ICU1 groundwater level

ICU2 groundwater level

ICU3 groundwater level

05 06 07 08 09 10 2012 A B [hPa] [mm/h] 3.0x 10-6 [rad] 3.0x 10-6 [rad] 2.0 [m] 2.0 [m] 2.0 [m] Tiltmeter depth = 587.7-588.5 [GL-m] ICU1 : Screen depth = 522.5-533.4 [GL-m] ICU2 : Screen depth = 95.7-106.6 [GL-m] ICU3 : Screen depth = 13.4-18.8 [GL-m] 上: tiltは1次トレンドを除去

下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、tiltは1次トレンドも除去 A:2012/05/05 愛知県西部の地震 M4.3 B:2012/07/26 種子島近海の地震 M4.7

第

_{21 図 ANK における歪観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.21 Observed strains at the ANK observation site from May

2012 to October 2012.

第

_{20 図 BND における歪・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.20 Observed strains and groundwater levels at the BND

observation site from May 2012 to October 2012.

第

_{19 図 NGR における歪・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.19 Observed strains and groundwater levels at the NGR

observation site from May 2012 to October 2012.

第

_{18 図 KST における傾斜・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.18 Observed tilts and groundwater levels at the KST

observation site from May 2012 to October 2012.

RS5 RS5,6 Crustal strains at ANK (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) ANK atmos pheric pressure, rainfall 1030

980

100 0 ANK2 horizontal strain-0 (N187E)

ANK2 horizontal strain-1 (N142E)

ANK2 horizontal strain-2 (N97E)

ANK2 horizontal strain-3 (N52E)

05 06 07 08 09 10 2012 [hPa] [mm/h] 2.0x 10-6 2.0x 10-6 2.0x 10-6 2.0x 10-6 Strainmeter depth = 166.0-168.3 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去 RS5 RS5,6

Crustal strains and groundwater level at BND (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) BND atmos pheric pressure, rainfall 1030

980

100 0 BND horizontal strain-1 (N221E)

BND horizontal strain-2 (N161E)

BND horizontal strain-3 (N101E)

BND groundwater level BND room temperature 40 0 05 06 07 08 09 10 2012 保 守 保 守 保 守 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 1.0 [m] [℃] Strainmeter depth = 495.0-498.0 [GL-m] Screen depth = 419.9-430.8 [GL-m] 上: strainは1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、strainは1次トレンドも除去 RK3,4 RK1 RK2 RK2,3 RK3 Crustal strains and groundwater level at NGR (時間値)

(2012/05/01 00:00 - 2012/11/01 00:00) NGR atmos pheric pressure, rainfall 1020

970

100 0 NGR horizontal strain-1 (N52E)

NGR horizontal strain-2 (N172E)

NGR horizontal strain-3 (N292E)

NGR groundwater level

NGR room tem perature 40 0 05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 1.0 [m] [℃] Strainmeter depth = 616 [GL-m] Screen depth = 408.9-446.5 [GL-m] 上: strainは1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、strainは1次トレンドも除去 RK3,4 RK1 RK2 RK2,3 RK3

Tilt and groundwater level at KST (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) KST atmos pheric pressure, rainfall 1030 980 100 0 KST1 tilt-X (+:N310E u p) KST1 tilt-Y (+:N40E u p) KST1 groundwater level KST2 groundwater level KST3 groundwater level 05 06 07 08 09 10 2012 [hPa] [mm/h] 2.0x 10-6 [rad] 2.0x 10-6 [rad] 2.0 [m] 3.0 [m] 3.0 [m] Tiltmeter depth = 589.0-589.8 [GL-m] KST1 : Screen depth = 509.2-520.2 [GL-m] KST2 : Screen depth = 132.9-143.9 [GL-m] KST3 : Screen depth = 20.4-30.6 [GL-m] 上: tiltは1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、tiltは1次トレンドも除去

第

_{25 図 KOC における歪観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.25 Observed strains at the KOC observation site from May

2012 to October 2012.

第

_{24 図 MUR における傾斜・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.24 Observed tilts and groundwater levels at the MUR

observation site from May 2012 to October 2012.

第

_{23 図 MUR における歪観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.23 Observed strains at the MUR observation site from May

2012 to October 2012.

第

_{22 図 ANK における傾斜・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.22 Observed tilts and groundwater levels at the ANK

observation site from May 2012 to October 2012.

RS0,1,2,3 RS5 RS5,6

Crustal strains at KOC (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) KOC atmos pheric pressure, rainfall 1030

980

100 0 KOC2 horizontal strain-0 (N29E)

KOC2 horizontal strain-1 (N344E)

KOC2 horizontal strain-2 (N299E)

KOC2 horizontal strain-3 (N254E)

05 06 07 08 09 10 2012 [hPa] [mm/h] 1.0x 10-6 1.0x 10-6 1.0x 10-6 1.0x 10-6 Strainmeter depth = 201.3-203.6 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去 RS5 RS5,6

Tilt and groundwater level at MUR (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) MUR atmos pheric pressure, rainfall 1030

980

100 0 MUR1 tilt-X (+:N147E u p)

MUR1 tilt-Y (+:N237E u p)

MUR1 groundwater level

MUR2 groundwater level

MUR3 groundwater level

05 06 07 08 09 10 2012 故 障 AB C A D [hPa] [mm/h] 5.0x 10-5 [rad] 5.0x 10-6 [rad] 2.0 [m] 2.0 [m] 2.0 [m] Tiltmeter depth = 586.7-587.5 [GL-m] MUR1 : Screen depth = 407.5-418.4 [GL-m] MUR2 : Screen depth = 130.1-141.0 [GL-m] MUR3 : Screen depth = 19.6-30.5 [GL-m] 上: tiltは1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、tiltは1次トレンドも除去 A:2012/07/26 種子島近海の地震 M4.7 B:2012/07/29 パプアニューギニア、         ニューアイルランドの地震 M6.5 C:2012/09/08 伊予 の地震 M4.5 D:2012/10/27 高知県中部の地震 M4.5 RS5 RS5,6

Crustal strains at MUR (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) MUR atmos pheric pressure, rainfall 1030

980

100 0 MUR1 horizontal strain-1 (N147E)

MUR1 horizontal strain-2 (N237E)

MUR1 horizontal strain-3 (N282E)

MUR1 horizontal strain-4 (N12E)

MUR1 vertical strain

05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 Strainmeter depth = 587.5-588.9 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去 RS5 RS5,6

Tilt and groundwater level at ANK (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) ANK atmos pheric pressure, rainfall 1030

980

100 0 ANK1 tilt-X (+:N180E u p)

ANK1 tilt-Y (+:N270E u p)

ANK1 groundwater level

ANK2 groundwater level

ANK3 groundwater level

05 06 07 08 09 10 2012 [hPa] [mm/h] 1.0x 10-6 [rad] 1.0x 10-6 [rad] 1.0 [m] 3.0 [m] 5.0 [m] Tiltmeter depth = 616.7-617.3 [GL-m] ANK1 : Screen depth = 488.8-516.0 [GL-m] ANK2 : Screen depth = 89.7-100.5 [GL-m] ANK3 : Screen depth = 16.2-21.6 [GL-m] 上: tiltは1次トレンドを除去

第

29 図 TSS における歪観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.29 Observed strains at the TSS observation site from May

2012 to October 2012.

第

28 図 SSK における傾斜・地下水位観測結果

(2012 年 5 月～ 2012 年 10 月 )

Fig.28 Observed tilts and groundwater levels at the SSK

observation site from May 2012 to October 2012.

第

_{27 図 SSK における歪観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.27 Observed strains at the SSK observation site from May

2012 to October 2012.

第

_{26 図 KOC における傾斜・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.26 Observed tilts and groundwater levels at the KOC

observation site from May 2012 to October 2012.

RS0,1,2,3 RS5 RS5,6

Tilt and groundwater level at SSK (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) SSK atmos pheric pressure, rainfall 1030 980 100 0 SSK2 tilt-X (+:N180E u p) SSK2 tilt-Y (+:N270E u p) SSK1 groundwater level SSK2 groundwater level SSK3 groundwater level 05 06 07 08 09 10 2012 [hPa] [mm/h] 2.0x 10-6 [rad] 2.0x 10-6 [rad] 3.0 [m] 3.0 [m] 3.0 [m] Tiltmeter depth = 201.6-202.2 [GL-m] SSK1 : Screen depth = 355.5-371.9 [GL-m] SSK2 : Screen depth = 90.9-101.9 [GL-m] SSK3 : Screen depth = 16.0-21.5 [GL-m] 上: tiltは1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、tiltは1次トレンドも除去 RS0,1,2,3 RS5 RS5,6 Crustal strains at SSK (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) SSK atmos pheric pressure, rainfall 1030

980

100 0 SSK1 horizontal strain-1 (N355E)

SSK1 horizontal strain-2 (N85E)

SSK1 horizontal strain-3 (N130E)

SSK1 horizontal strain-4 (N220E)

SSK1 vertical strain 05 06 07 08 09 10 2012 [hPa] [mm/h] 1.0x 10-6 1.0x 10-6 1.0x 10-6 1.0x 10-6 1.0x 10-6 Strainmeter depth = 576.7-578.1 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去 RS0,1,2,3 RS5 RS5,6

Tilt and groundwater level at KOC (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) KOC atmos pheric pressure, rainfall 1030

980

100 0 KOC1 tilt-X (+:N180E u p)

KOC1 tilt-Y (+:N270E u p)

KOC1 groundwater level

KOC2 groundwater level

KOC3 groundwater level

05 06 07 08 09 10 2012 A [hPa] [mm/h] 1.0x 10-6 [rad] 1.0x 10-6 [rad] 2.0 [m] 2.0 [m] 3.0 [m] Tiltmeter depth = 597.1-597.7 [GL-m] KOC1 : Screen depth = 486.1-507.1 [GL-m] KOC2 : Screen depth = 169.1-173.9 [GL-m] KOC3 : Screen depth = 20.6-25.4 [GL-m] 上: tiltは1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、tiltは1次トレンドも除去 A:2012/10/27 高知県中部の地震 M4.5 RS0,1,2,3 Crustal strains at TSS (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) TSS atmos pheric pressure, rainfall 1020

970

100 0 TSS1 horizontal strain-1 (N246E)

TSS1 horizontal strain-2 (N336E)

TSS1 horizontal strain-3 (N21E)

TSS1 horizontal strain-4 (N111E)

TSS1 vertical strain 05 06 07 08 09 10 2012 [hPa] [mm/h] 1.0x 10-6 1.0x 10-6 1.0x 10-6 1.0x 10-6 1.0x 10-6 Strainmeter depth = 587.0-588.4 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去

第

_{33 図 MAT における歪観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.33 Observed strains at the MAT observation site from May

第

_{32 図 UWA における傾斜・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.32 Observed tilts and groundwater levels at the UWA

observation site from May 2012 to October 2012.

第

_{31 図 UWA における歪観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.31 Observed strains at the UWA observation site from May

2012 to October 2012.

第

_{30 図 TSS における傾斜・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.30 Observed tilts and groundwater levels at the TSS

observation site from May 2012 to October 2012.

RS0,1,2,3

Crustal strains at MAT (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) MAT atmos pheric pressure, rainfall 1030

980

100 0 MAT2 horizontal strain-0 (N336E)

MAT2 horizontal strain-1 (N291E)

MAT2 horizontal strain-2 (N246E)

MAT2 horizontal strain-3 (N201E)

05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 Strainmeter depth = 200.8-203.1 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去 RS0,1,2,3

Tilt and groundwater level at UWA (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) UWA atmos pheric pressure, rainfall 1010

960

100 0 UWA1 tilt-X (+:N222E u p)

UWA1 tilt-Y (+:N312E u p)

UWA1 groundwater level

UWA2 groundwater level

UWA3 groundwater level

05 06 07 08 09 10 2012 A A _{B C} [hPa] [mm/h] 2.0x 10-6 [rad] 2.0x 10-6 [rad] 1.0 [m] 1.0 [m] 1.0 [m] Tiltmeter depth = 589.2-590.0 [GL-m] UWA1 : Screen depth = 446.4-457.4 [GL-m] UWA2 : Screen depth = 68.9-79.9 [GL-m] UWA3 : Screen depth = 13.6-18.4 [GL-m] 上: tiltは1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、tiltは1次トレンドも除去 A:2012/05/25 伊予 の地震 M4.0 B:2012/09/08 伊予 の地震 M4.5 C:2012/10/14 日向 の地震 M4.1 RS0,1,2,3

Crustal strains at UWA (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) UWA atmos pheric pressure, rainfall 1010

960

100 0 UWA1 horizontal strain-1 (N222E)

UWA1 horizontal strain-2 (N312E)

UWA1 horizontal strain-3 (N357E)

UWA1 horizontal strain-4 (N87E)

UWA1 vertical strain

05 06 07 08 09 10 2012 [hPa] [mm/h] 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 5.0x 10-7 Strainmeter depth = 590.0-591.4 [GL-m] 上: 1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、1次トレンドも除去 RS0,1,2,3

Tilt and groundwater level at TSS (時間値) (2012/05/01 00:00 - 2012/11/01 00:00) TSS atmos pheric pressure, rainfall 1020 970 100 0 TSS1 tilt-X (+:N246E u p) TSS1 tilt-Y (+:N336E u p) TSS1 groundwater level TSS2 groundwater level TSS3 groundwater level 05 06 07 08 09 10 2012 A B B [hPa] [mm/h] 1.0x 10-5 [rad] 1.0x 10-5 [rad] 3.0 [m] 3.0 [m] 3.0 [m] Tiltmeter depth = 586.2-587.0 [GL-m] TSS1 : Screen depth = 467.7-473.2 [GL-m] TSS2 : Screen depth = 238.9-244.3 [GL-m] TSS3 : Screen depth = 129.1-134.6 [GL-m] 上: tiltは1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、tiltは1次トレンドも除去 A:2012/05/25 伊予 の地震 M4.0 B:2012/10/10 日向 の地震 M4.5

第

_{36 図 東海地方における低周波微動の発生個数}

(2012 年 5 月～ 2012 年 10 月 )

Fig.36 Number of deep low frequency tremors in the Tokai

district from May 2012 to October 2012.

第

_{35 図 東海地方における低周波微動の震央分布と時空間}

分布

_{(2012 年 5 月～ 2012 年 10 月 )}

Fig.35 Epicentral and space-time distributions of deep low

frequency tremors in the Tokai district from May 2012 to

October 2012.

第

_{34 図 MAT における傾斜・地下水位観測結果}

(2012 年 5 月～ 2012 年 10 月 )

Fig.34 Observed tilts and groundwater levels at the MAT

observation site from May 2012 to October 2012.

RT1

Deep low-frequency tremors in Tokai (日値)

(2012/05/01 00:00 - 2012/11/01 00:00)

Tokai tremors-all

100

0

_{Tokai tremors-RT0}

50

0

_{Tokai tremors-RT1}

50

0

_{Tokai tremors-RT2}

50

0

_{Tokai tremors-RT3}

50

0

05

06

07

08

09

10

2012

[/day]

[/day]

[/day]

[/day]

[/day]

RS0,1,2,3

Tilt and groundwater level at MAT (時間値)

(2012/05/01 00:00 - 2012/11/01 00:00)

MAT atmos pheric pressure, rainfall

1030

980

100

0

MAT1 tilt-X (+:N180E u p)

MAT1 tilt-Y (+:N270E u p)

MAT1 groundwater level

MAT2 groundwater level

MAT3 groundwater level

05

06

07

08

09

10

2012

[hPa]

[mm/h]

1.0x

10

-6

[rad]

1.0x

10

-6

[rad]

2.0

[m]

2.0

[m]

2.0

[m]

Tiltmeter depth = 596.7-597.3 [GL-m] MAT1 : Screen depth = 512.2-528.6 [GL-m] MAT2 : Screen depth = 170.2-181.1 [GL-m] MAT3 : Screen depth = 17.0-22.5 [GL-m] 上: tiltは1次トレンドを除去 下: BAYTAP-Gにより潮汐・気圧応答・ノイズ成分を除去後、tiltは1次トレンドも除去 RT1 138˚ 36˚ 0 km25 RT0 RT1 RT2 RT3 ANO TYS 36 05 06 07 08 09 10 2012/05/01 00:00:00 − 2012/11/01 00:00:00

第

40 図 四国地方における低周波微動の発生個数

(2012 年 5 月～ 2012 年 10 月 )

Fig.40 Number of deep low frequency tremors in the Shikoku

district from May 2012 to October 2012.

第

_{39 図 四国地方における低周波微動の震央分布と時空間}

分布

_{(2012 年 5 月～ 2012 年 10 月 )}

Fig.39 Epicentral and space-time distributions of deep low

frequency tremors in the Shikoku district from May 2012

to October 2012.

第

_{38 図 紀伊半島における低周波微動の発生個数}

(2012 年 5 月～ 2012 年 10 月 )

Fig.38 Number of deep low frequency tremors in the Kii

Peninsula from May 2012 to October 2012.

RS0,1,2,3 RS5 RS5,6

Deep low-frequency tremors in Shikoku (日値)

(2012/05/01 00:00 - 2012/11/01 00:00)

Shikoku tremors-all

400

0

_{Shikoku tremors-RS0}

200

0

_{Shikoku tremors-RS1}

200

0

_{Shikoku tremors-RS2}

200

0

_{Shikoku tremors-RS3}

200

0

_{Shikoku tremors-RS4}

200

0

_{Shikoku tremors-RS5}

200

0

_{Shikoku tremors-RS6}

200

0

05

06

07

08

09

10

2012

[/day]

[/day]

[/day]

[/day]

[/day]

[/day]

[/day]

[/day]

RS0,1,2,3 RS5,6 RS5 132˚ 134˚ 34˚ 0 km50 RS0 RS1RS2 RS3 RS4 RS5RS6 AN KOC MAT MUR SSK TSS UWA 34 05 06 07 08 09 10 2012/05/01 00:00:00− 2012/11/01 00:00:00 RK3,4 RK1 RK2 RK2,3 RK3

Deep low-frequency tremors in Kii Peninsula (日値)

(2012/05/01 00:00 - 2012/11/01 00:00)

Kii tremors-all

400

0

_{Kii tremors-RK0}

200

0

_{Kii tremors-RK1}

200

0

_{Kii tremors-RK2}

200

0

_{Kii tremors-RK3}

200

0

_{Kii tremors-RK4}

200

0

05

06

07

08

09

10

2012

[/day]

[/day]

[/day]

[/day]

[/day]

[/day]

第

37 図 紀伊半島における低周波微動の震央分布と時空間

分布

(2012 年 5 月～ 2012 年 10 月 )

Fig.37 Epicentral and space-time distributions of deep low

frequency tremors in the Kii Peninsula from May 2012

to October 2012.

RK3,4RK1RK2 RK2,3 RK3 136˚ 34˚ 0km25 RK0 RK1 RK2 RK3 RK4ANO HGM ICU ITA KST MYM 34 05 06 07 08 09 10 2012/05/01 00:00:00 − 2012/11/01 00:00:00
