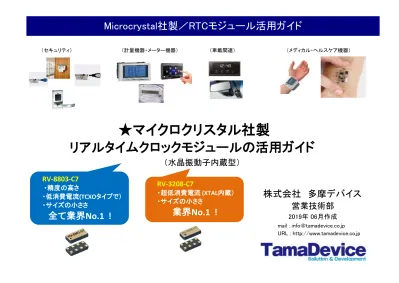

Microcrystal 社製 /RTC モジュール活用ガイド ( セキュリティ ) ( 計量機器 メーター機器 ) ( 車載関連 ) ( メディカル ヘルスケア機器 ) マイクロクリスタル社製リアルタイムクロックモジュールの活用ガイド ( 水晶振動子内蔵型 ) RV-8803-C7 精度の高さ 低

　　　　（セキュリティ）

（計量機器・メーター機器）

　　　　　（車載関連）

（メディカル・ヘルスケア機器）

　　　　　　　★マイクロクリスタル社製

　　リアルタイムクロックモジュールの活用ガイド

（水晶振動子内蔵型）

株式会社　多摩デバイス

　　　　　営業技術部

　 　　 2019年 06月作成

　　　　mail : info＠tamadevice.co.jp

　　　　URL : http://www.tamadevice.co.jp

Microcrystal社製／RTCモジュール活用ガイド

_RV-8803-C7

・精度の高さ

・低消費電流(TCXOタイプで）

・サイズの小ささ

全て業界No.1 !

_RV-3208-C7

・超低消費電流 (XTAL内蔵）

・サイズの小ささ

業界No.1 !

腕時計で有名なスイスの <スォッチグループ< の水晶デバイス部門の会社です。

日本メーカー以外では　世界有数の水晶デバイス専業メーカーです。

時計用 32.768kHz振動子の技術をベースに小型・低消費電流の水晶デバイスを得意としています。

・　本社工場

スイス／グレンヘン

・　海外工場

タイ/バンコク

・　営業拠点

アジア（中国、韓国）、アメリカ（ロサンゼルス、ボストン他）、ヨーロッパ

Microcrystal社製／RTCモジュール活用ガイド

　★Microcrystal社について

（スイス／グレンヘン本社工場） （タイ／バンコク工場）

（ 2018年度の実績 ）

Microcrystal社製／RTCモジュール活用ガイド

　★Microcrystal社の製品区分

　車載用途 関連製品

メディカル機器 及び インプラント

　　 カーナビゲーション、 ドライブレコーダ、 車載表示時計

除細動器、ホルターメータ、神経刺激器、インスリンポンプ、

　　 カーオーディオ、 緊急通報装置、重機のコントロール機器

　　血糖値測定器、ペースメーカー

　　

　一般工業用途向け

IoT機器 及び コンシューマー向け

　　 スマートグリッド、 FA機器、 テレメーター、

スマートホン端末、ノートPC、タブレット、各種IoT機器、

電気・ガス・水道メーター、データロガー、セキュリティ機器

各種ウェアラブル端末

工業用製品、 航空宇宙機器

Microcrystal社製／RTCモジュール活用ガイド

　★Microcrystal社のアプリケーション領域

従来の外付け水晶振動子と

RTC機能のICの組み合わせ

RV-xxxx-C2 RV-xxxx-C3 RV-xxxx-C7

※ 占有面積が大きくなってしまう

※ 占有面積の小型化に貢献

※ ICと振動子のマッチングが必要

※ 回路マッチングが不要、開発コストの削減

※ 振動子を小型化すると

※ 発振余裕度はメーカーで保証

　　発振余裕度のリスクが生じる

※ 低消費電流 → バックアップ電池の小型化など

■ 業界最小サイズ、業界最小の低消費電流、業界最高精度 は全てマイクロクリスタル製品です。

（ いずれも弊社調べにて。　2019年5月現在 ）

Microcrystal社製／RTCモジュール活用ガイド

★MicrocrystalのRTCのメリット

5.0×3.4×1.2mm

RTC機能のIC

3.7×2.5×0.9mm

3.2×1.5×0.8mm

水

晶

振

動

子

（1）

（1）ASIC や LSIに RTCの機能が搭載されており

　　発振回路も搭載されている場合

　　→　外付けに32.768kHz水晶振動子が必要

　　　　 ( または32.768kHz発振器 )

振動子の場合、回路調整（発振余裕度、定数）が必要

（2）マイコンなどにRTC機能がなく、外部にRTC機能のIC

（2）

　　を接続する場合

　　→　さらに外付けに32.768kHz水晶振動子が必要

　　　　 ( または32.768kHz発振器 )

振動子の場合、回路調整（発振余裕度、定数）が必要

（3）

（3）マイコンなどにRTC機能がなく、外部に水晶振動子内蔵の

　　RTCモジュールを接続する場合

　　→　外付けの振動子が不要 ⇒ 基板面積の節約に。

　　　　 発振回路の調整が不要

　　→　IC ⇔ 振動子 間のパターンがパッケージ内に。

　　　 　粉塵などの付着による周波数劣化が無い

　　→　マイコンの電源をオフにしてもバックアップ電池のみで

　　　　　時刻情報を保持 （ Timekeeping 低消費電流 ）

MicrocrystalのRTCモジュールは全て水晶振動子内蔵タイプです。

Microcrystal社製／RTCモジュール活用ガイド

★MicrocrystalのRTCの種類

ASIC, LSI

RTC-IC機能

水晶

_発振

回路

ASIC, マイコン

( RTC機能無し )

RTC

-IC

水晶

_発振

ASIC, マイコン

( RTC機能無し )

水晶振動子

内蔵 RTC

＜リアルタイムクロック／ラインアップ一覧＞

（上段：通信時／ 　下段：待機時 ） ( Typ.値／＠+25℃）

インターフェース

動作電圧

安定度

消費電流

その他

+1.5～5.5V +1.5～5.5V ±1.5ppm (0～+50℃） ±3.0ppm (-40～+85℃） ±7.0ppm (-40～+105℃） ＠+3.0V / 0.24μA ・高精度 ・低消費電流 ・AEC-Q200対応* +1.2～5.5V +1.1～5.5V ±1ppm (@+25℃） (　※1Hz及び時刻精度 ) ＠+3.0V / 0.04μA ＠+3.0V / 0.095μA ＠+3.0V / 0.120μA (モードによる7） ・超低消費電流 *バックアップ切替 +1.3～4.4V +1.1～4.4V ±20ppm （＠+25℃） ＠+3.0V / 0.35μA ・標準仕様 +1.8～5.5V +0.9～5.5V ±20ppm （＠+25℃） ＠+3.0V / 0.19μA ・標準仕様 SPI (3線) +1.8～5.5V +0.9～5.5V ±20ppm （＠+25℃） ＠+3.0V / 0.19μA ・標準仕様 +1.6～5.5V +1.2～5.5V ±20ppm （＠+25℃） ( オプションで±10ppm ) ＠+3.0V / 0.13μA ・低消費電流 *バックアップ切替 SPI (4線) SPI (4線) +1.6～5.5V +1.1～5.5V ±20ppm （＠+25℃）( オプションで±10ppm ) ＠+3.0V / 0.13μA ・低消費電流 I2C SPI (4線) * AEC-Q200対応の場合は 　型式枝番の末尾を指定します。 　　　製品一覧のページアドレス　→　https://tamadevice.co.jp/rtc.htm　　 +3V時/0.8μA 　・高精度 　・125℃対応 　・AEC-Q200対応* +1.8～5.5V +1.3～5.5V 　・高精度 　・125℃対応 　・AEC-Q200対応* 5.0x3.2x1.2mm RV-8063-C7 RV-3049-C2 Opt.A TA: ±4ppm 以内（＠0～+50℃） TA: ±6ppm 以内（＠-40～+85℃） TB: ±8ppm 以内（＠-40～+125℃） Opt.B TA: ±5ppm 以内（＠0～+50℃） TA: ±25ppm 以内（＠-40～+85℃） TB: ±30ppm 以内（＠-40～+125℃） +3V時/0.8μA +1.8～5.5V +1.3～5.5V 3.2x1.5x0.8mm 3.7x2.5x0.9mm I2C RV-2123-C2 RV-3029-C2 RV-3129-C3 RV-3149-C3 Opt.A TA: ±4ppm 以内（＠0～+50℃） TA: ±6ppm 以内（＠-40～+85℃） TB: ±8ppm 以内（＠-40～+125℃） Opt.B TA: ±5ppm 以内（＠0～+50℃） TA: ±25ppm 以内（＠-40～+85℃） TB: ±30ppm 以内（＠-40～+125℃） RV-4162-C7 RV-8523-C3 RV-3208-C7 RV-8263-C7

Microcrystal社製／RTCモジュール活用ガイド

型番

パッケージサイズ

RV-8803-C7 I2C

＜ピックアップ型番＞

高精度・温度補償タイプ <RV-8803-C7>

・パッケージサイズ： 3.2×1.5×0.8mm

Min.

Typ.

Max.

単位

+1.5

-

+5.5

+1.5

-

+5.5

-

240

350

nA

-

-

±1.5

-

-

±3

-

-

±7

Hz

周波数経年変化 ※

-

-

±3

ppm

-40

-

+85 ※

℃

<その他特長>

・優れた電源電圧変動 ---

0.075ppm/V Typ.

・温度補償動作は 動作電圧変動 に影響を受けない

・優れたオフセット分解能 ---

0.238ppm Typ.

( 1Hz出力でオフセット調整が可能 ）

・経年変化特性 --- リフロー後は

±0.3ppm Typ./年

・外部イベント入力 ---- 1/100秒、秒タイムスタンプをメモリ保持

用途区分

区分記号： QC 一般産業機器用途 ( 車載用途では無い ) 区分記号： QA 車載用途 ( AEC-Q200 )

クロック出力周波数

プログラマブル出力

32768 / 1024 / 1 （ Disable可 )

+25℃にて／初年度

動作温度範囲

温度記号： TA

消費電流

I2Cインターフェース非動作 Vdd=+3.0V にて

時計精度

（及び1Hz出力）

（常温及び各動作温度含め て） 0 ～ +50℃にて

ppm

-40 ～ +85℃にて -40 ～ +105℃にて

Microcrystal社製／RTCモジュール活用ガイド

● 電気的特性

（　レジスタ 及び 各機能詳細についてはアプリケーションノートをご参照下さい )

項目

条件

電源電圧

I 2 Cインターフェース動作時

V

Time keeping 動作時

<推奨アプリケーション>

・セキュリティ

・入退室管理

・車載機器 (AEC-Q200対応)

・メディカル機器

・IoT機器

・メーター機器

・データロガー

＜ピックアップ型番＞

高精度・温度補償タイプ <RV-8803-C7>

・一年間の時刻誤差を実測したデータ

No.

①時刻設定日時 ②開始時 1Hz偏差 ③終了時時刻読取り日 ④時刻ズレ

1

2017年5月4日 +0.06ppm 2018年5月12日

+8　秒

　 ＜測定方法＞

2

〃 +0.01ppm 〃

+7　秒

　 　① 開始時に NTPにて時刻合わせ

3

〃 -0.03ppm 〃

-2　秒

　 　② CLK=1Hzに設定し、精度測定

4

〃 -0.03ppm 〃

+10　秒

　 　　～　（一年間放置／室温環境にて）

5

〃 +0.23ppm 〃

+17　秒

　 　③ 一年後時刻測定

6

〃 +0.30ppm 〃

+13　秒

　 　④ NTPと誤差比較

7

〃 -0.13ppm 〃

+2　秒

8

〃 +0.30ppm 〃

+15　秒

　　 ( NTP = インターネット時刻 )

9

〃 -0.05ppm 〃

+5　秒

10

〃 -0.14ppm 〃

+2　秒

Ave. -0.094ppm 　※ RV-8803-C7 は温度に対するドリフトが非常に小さく、 ・1Hz出力の一年間実測エージングデータ （通電） 　　　かつリニアな特性のため時刻誤差が蓄積しにくくなります。 　　　そのため長期での時刻精度保持にも優れています。

Microcrystal社製／RTCモジュール活用ガイド

＜ピックアップ型番＞

高精度・温度補償タイプ <RV-8803-C7>

・外形寸法／ピンアサイン

<端子機能>

# 1

SDA

# 8

SCL

# 2

CLKOUT

# 7

EVI

# 3

V

_DD

_{# 6}

INT

# 4

CLKOE

# 5

Vss

Vdd 電源端子

割り込み信号出力端子

Enable/Disable

GND端子

Microcrystal社製／RTCモジュール活用ガイド

シリアルデータ

シリアルクロック入力

クロック出力端子

外部イベント入力端子

＜ピックアップ型番＞

高精度・温度補償タイプ <RV-8803-C7>

　　　高精度リアルタイムクロック RV-8803-C7 を簡単に評価できるボードをご用意しています。

・RV-8803-C7 を基板に実装済み

・その他接続部品も全て実装済みではんだ付け作業は不要です

・バックアップ電池搭載でこの基板のみで時刻情報を保持

　（バックアップ電源切り替え用のダイオードも搭載済み）

・RaspBerryPI のピンアサインに合わせた接続角コネクタのピン配置です

・もちろんRaspBerryPI以外の環境でもブレッドボードなどを用いてご利用頂けます。

・回路接続図

※ RV-8803-C7 のリナックスドライバは ウェブサイトからダウンロードできます。　→　

※ 評価ボードは1ユーザー様に1台サンプルとしてご提供しています。ぜひサンプルご依頼下さい。

・ そのままRasberryPI に搭載できる評価ボード

Microcrystal社製／RTCモジュール活用ガイド

　＜ピックアップ型番＞

　

超低消費電流RTCモジュール <RV-3208-C7>

・パッケージサイズ： 3.2×1.5×0.8mm

Min.

Typ.

Max.

単位

+1.2

-

+5.5

+1.1

-

+5.5

-

40

60

-

95

-

115

-

100

-

120

-

-

±5

-

-

±1

Hz

周波数経年変化 ※

-

-

±3

ppm

-40

-

+85

℃

　※初年度の周波数経年変化はリフロー周波数変動を含みます。 　(*1) Vdd電圧が Vbackup電圧を下回ったら切替わるモード　　(*2) Vdd電圧が 規定のレベルを下回ったら Vbackupへ切替わるモード

<その他特長>

・ 32ビットの UNIX TIMEカウンタ機能

・ パスワードロック機能

・ バッテリバックアップ切替機能

・ バックアップバッテリ の トリクルチャージ機能

用途区分

区分記号： QC 一般産業機器用途 ( 車載用途では無い ) 区分記号： QA 車載用途 ( AEC-Q200 )

常温偏差（＠+25℃）

ppm

クロック出力周波数

プログラマブル出力

32768 ～ 1 （ Disable可 )

+25℃にて／初年度

動作温度範囲

温度記号： TA 電源切替オフ 32.768kHz出力 時刻精度 及び 8.192kHz～1Hz

消費電流 (Vdd)

3.0V ・ ＠+25℃・

I2Cインターフェース 非動作時

Microcrystal社製／RTCモジュール活用ガイド

● 電気的特性

（　レジスタ 及び 各機能詳細についてはアプリケーションノートをご参照下さい )

項目

条件

電源電圧

I 2_{Cインターフェース動作時}

V

Time keeping 動作時

nA

ダイレクト電源切替オン (*1) レベル電源切替オン (*2)

消費電流 (Vbackup)

(Vbackup=+3.0V時）

ダイレクト電源切替オン (*1) レベル電源切替オン (*2)

<推奨アプリケーション>

・ウェアラブル機器

・メディカル機器

・セキュリティ機器

（パスワード機能）

　＜ピックアップ型番＞

　

超低消費電流RTCモジュール <RV-3208-C7>

・外形寸法／ピンアサイン

<端子機能>

# 1

CLKOUT

# 8

EVI

# 2

INT

# 7

VDD

# 3

SCL

# 6

VBACKUP

# 4

SDA

シリアルデータ

# 5

Vss

GND端子

Microcrystal社製／RTCモジュール活用ガイド

クロック出力端子

外部イベント入力端子

割り込み信号出力端子

Vdd 電源端子

シリアルクロック入力

バックアップ電源入力端子

＜3.2×1.5×0.8mmサイズパッケージ　内部構造＞　

※　パッケージ封止は Au-Sn接合

※　電極パッドは Au メッキ

※　RoHS 2 及び　鉛フリー対応

※　MSLレベル = 1

Microcrystal社製／RTCモジュール活用ガイド

＜多摩デバイスの サポート情報＞

多摩デバイスは水晶タイミングデバイス専業ならではの豊富な高精度周波数測定系などのファシリティを生かして

きめ細かいテクニカルサポートを行っています。

　　■ テクニカルサポート

　・デバイスの実動作を現品で確認しながらユーザー様のお問い合わせに

　　お答えします。　（設計時の技術サポート）

　・nA オーダーの低消費電流の測定 にて、最も有効なレジスタ設定などの

　　情報をご提供いたします。

　　■ 調査品対応

　・万一、デバイスの調査が必要になった場合には、専用ソケット治具を用いての

　　単品調査などを社内で行い、迅速な一次対応を行います。

　　■ ドキュメント対応

・環境資料（ RoHS / REACH / JAMP-AIS / CHEM-SHERPA 他　） の対応

・4Ｍ変更などの情報のご連絡

・新製品情報のご提供

　　　　　　　(E-Mail) info＠tamadevice.co.jp

　　　　　　　(URL)　 http://www.tamadevice.co.jp

★お気軽にお問合せ下さい。

★製品のリアルタイム在庫情報は以下からご確認頂けます。

https://tamadevice.co.jp/stock-list-32768-rtc.htm
