4 つの Thunderbolt™ 3 ポート
M.2 SATA 6Gb/秒 および SSD スロット
Qtier および SSD キャッシングによる 24/7 アクセラレーション
Qsirch を使用したファイルおよび文書の高速検索
柔軟かつ包括的なストレージ拡張ソリューション
TX-500P/TX-800P と QNAP Thunderbolt™ 2 のデイジーチェーン接続
高速
USB 3.1 10Gbps 外部ストレージをサポート
VJBOD (仮想 JBOD)
オンライン ビデオ編集に最適なストレージ ソリューションを提供

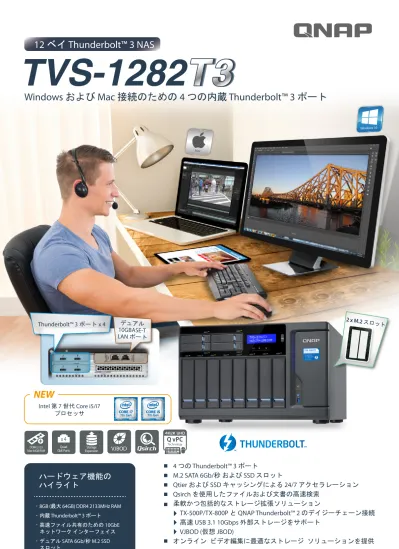

TVS-1282
12 ベイ Thunderbolt™ 3 NAS
ハードウェア機能の
ハイライト
‧8GB (最大 64GB) DDR4 2133MHz RAM ‧内蔵 Thunderbolt™ 3 ポート ‧高速ファイル共有のための 10GbE ネットワーク インターフェイス ‧デュアル SATA 6Gb/秒 M.2 SSD スロットWindows および Mac 接続のための 4 つの内蔵 Thunderbolt™ 3 ポート
DDR4 2133
Max 64GB RAM GbE PortsQuad ExpansionStorage VJBOD
x 4
2 x M.2 スロット
Intel 第 7 世代 Core i5/i7 プロセッサ
NEW
デュアル 10GBASE-T LAN ポート Thunderbolt™ 3 ポート x 4 Windows 10 Mac1 3 2 3.5 インチHDD/SSD 2.5 インチHDD/SSD
1
2側面図
背面図
* M.2 SSD はオプションですWindows および Mac 用の高パフォーマンス
Thunderbolt™ 3 NAS
TVS-1282T3
Thunderbolt
TM
3 NAS
ツール不要のドライブ トレイおよび取り付け
3 つの HDMI ポート
重複および拡張デスクトップ ディスプ レイ オプションによるトリプル HDMI 出力。4 つのギガビット イー
サネット
ポート
バインディングのサービス、ポートのトラ ンキング、MPIO 構成に最適。 Thunderbolt DAS/NAS/iSCSI 接続による業界をリードする コンバージド ストレージ。3.5 mm オーディオ ジャック
オーディオ出力のために、スピーカーまたはヘッドフ ォンに接続。内蔵
SSD 2.5 インチスロット x 4
階層型ストレージにおいて柔軟な構成を実現し、キャッシュアクセラレー ションを可能にします。DDR4 2133 MHz メモリ
4 つの DDR4 メモリモジュール (最大 64GB RAM) をサポート。第
7 世代 Intel® Core™
プロセッサ
DDR4、PCIe Gen. 3、DMI 3.0 をサポートするため に最新の 14nm Intel Core プロセッサを搭載優れた パフォーマンスおよび伝送能力を発揮可能。
内蔵
M.2 スロット x 2*
2242、2260、2280、22110 フォーム ファクタ ーによる、SATA 6Gb/秒 M.2 SSD をサポート。 層型ストレージ構成において高度な柔軟性の確 立および SSD キャッシングの有効化が可能。内蔵スピーカー
マルチメディアおよび言語システム警告 に直接オーディオ出力を提供。静寂な動作のためのスマートファン
CPU および HDD 温度を個別に検出し、ファンの速度 を動的に制御。4 つの Thunderbolt™ 3 ポート
内蔵デュアル
10GBASE-T
ネットワーク
ポート
TVS-1282T3 12 ベイ Thunderbolt™ 3 NAS
4 つの Thunderbolt™
3 ポート NAS ソリ
ューション
テスト環境:
NAS：TVS-1282T3、Intel Core i7-7700 3.6GHz、32GB メ モ リ、 INTEL SSDSC2BB240G4 x12、RAID 5
ホスト: MSI ゲーミング NB、Intel Core i7-6700HQ 2.6GHz、32GB メモリ、Windows 10 64 ビット テ ス ト ツ ー ル : AJA v 12.4.3、5120x2700 5K RED、10 ビ ッ ト YUV、16 GB テスト ファイル。
Thunderbolt™ レボリューション
素 晴 ら し い 40Gbps と い う 伝 送 速 度 を 実 現 し た Thunderbolt™ 3 で は、 Thunderbolt™ 2 の 2 倍を超える帯域幅を提供しています。また、USB 3.1 の 4 倍 の速度を実現しています。40
Gb/秒20
Gb/秒10
Gb/秒
10
Gb/秒
5
Gb/秒
0.8
Gb/秒
0.5
Gb/秒
Thunderbolt™ 3 Thunderbolt™ USB 3.0 FireWire 800 USB 2 Thunderbolt™ 3 Thunderbolt™ USB 3.0 USB 3.1 Gen 2 USB 3.1 Gen 2 FireWire 800 USB 2 Thunderbolt™ 2 Thunderbolt™ 2 MB/ 秒 0 400 800 1200 1600 TVS-1282T (Thunderbolt 2) TVS-1282T3 (Thunderbolt 3)Intel 第 7 世代プロセッサおよび Thunderbolt™ 3 による比類ないパフォーマンス
TVS-1282T3 は、第 7世代 Intel® Core™ i5/Core™ i7 プロセッサを搭載しています。また、非常 に優れた高パフォーマンスを実現するために Thunderbolt™ テクノロジーを採用していま す。Thunderbolt ネットワークは、既存のネッ トワーク共有機能を使用し、イーサネット接 続としてシステムを Thunderbolt 3 と接続しま す。これにより、最大 1,500 MB/ 秒の読み込 み速度を提供することが可能になります。な お、この速度は、Thunderbolt 2 のパフォーマ ンスを30% 以上上回ります。 読み取り速度
40%
以上向上 書き込み速度30%
以上向上最大
1500MB/ 秒
スロープット
読み取り 書き込み 10GBASE-T x2さらなる接続を可能にする
4 つの Thunderbolt™ 3 ポート
TVS-1282T3 は、TVS-871T/TVS-x82T (QNAP の Thunderbolt™ 2 NAS) に 取 っ て 代 わ る デ バ イ ス で す。TVS-1282T3 に は 4 つ の Thunderbolt 3 が搭載されており、複数の Mac および Windows コンピューターに、より優れた接続性を提供します。
新しい
Thunderbolt™ 3 ケーブル
Thunderbolt 3 ケーブルは、優れた便利性および接続性 を実現するためにリバーシブル USB Type-C ケーブルを 使用します。ただし、多くの USB Type-C ケーブルは、 各種プロトコル (USB 3.1、Thunderbolt) およびパフォ ー マ ン ス レ ベ ル (20 Gbps、 40 Gbps) を提供します。違い を見分けられるようにするた め、Thunderbolt™ 3 ケーブル Thunderbolt™ お よ び「3」 の マークがコネクターの片側に 入っています。 注記： NAT アーキテクチャ下の Thunderbolt デバイスは、エンドツーエンドの接続や一部 のインターネットプロトコルをサポートできません。T2E コンバーター (Thunderbolt から イーサネット )
10GbE ネットワークにアップグレード する際に考慮すべきなのは、多くの デバイスが 10GbE のサポートに欠け ているという点です。これは、高額 なコンバーターの購入を強いられる こ と に つ な が り ま す。TVS-1282T3 で は、Thunderbolt-to-Ethernet (T2E) 機 能を採用しています。これにより、 Thunderbolt 対応デバイスは、NAS か ら 10GbE ネットワーク リソースにア クセスできるようになります。これに より、余分なコンバーターが不要にな り、10GbE インフラストラクチャの使 用が容易になります。T2E コンバーター
Thunderbolt からイーサネット仮想スイッチネット ワーク構成やインターフェイス カード バインディン グにより、双方向ネットワーク伝送環境をつくるこ とができます。QNAP NAS により、物理および仮想 インターフェイスカードのブリッジが容易になりま す。また、QNAP NAS は、多機能 Thunderbolt コンバ ーターでもあります。Thunderbolt Residential Gateway (NAT)
Qfinder Pro において Thunderbolt 仮想スイッチの NAT サービスを有効化することで、Thunderbolt デ バイスは、複雑なネットワーク設定を構成せずに、 NAS から全てのネットワーク ポートや仮想マシン に接続することができます。
購入先:
Apple Store ( オンライン ): http://www.apple.com/shop/product/ HKK22ZM/A/belkin-thunderbolt-3-cable-2-m?fnode=8b Thunderbolt から Thunderbolt 3 アダプター リンク : http://www.apple.com/shop/product/MMEL2AM/A/ thunderbolt-3-usb-c-to-thunderbolt-2-adapter?fnode=8b
Thunderbolt 2 から Thunderbolt™ 3 アダプター
Thunderbolt 2 コネクターを搭載したデバイスは、適切 なアダプターを使用して TVS-1282T3 に接続できます。 TVS-1282T3 Mac Pro Mac Pro 10Gb ネットワーク 10Gb ネットワーク イーサネット ネットワーク Thunderbolt ネットワーク Thunderbolt ネットワーク イーサネット ネットワーク 10 ギガビット スイッチ Thunderbolt から 10GbE ボックス2 つの Thunderbolt ネットワーク アクセス モード
10GbE TVS-1282T3 10GbE NAS NAT 高速ネットワーク TVS-1282T31
2
Thunderbolt ロゴ 「3」マーク Thunderbolt 2 ケーブル Thunderbolt 3 から Thunderbolt 2 コンバー ター Thunderbolt 2 MacTVS-1282T3 12 ベイ Thunderbolt™ 3 NAS
2
ネットワーク
テクノロジー
Thunderbolt™ 3 は、あらゆるネットワークサービス ( ファイル共有、FTP、およびその他サービスなど ) を実行するための業界 標準のネットワーク テクノロジーを使用しています。TVS-1282T3 は、Thunderbolt™ 3 ネットワークに加え、一般的なイーサネ ットサービスを同時に完全に独立した状態で、帯域幅の干渉を受けることなく、実行することができます。ダイレクトアタッチトストレ
ージ
(Thunderbolt NAS)
IP 設定不要のプラグ アンド プレイ。Mac または Windows PC に対する Thunderbolt 3 の直接接続により、共有フォルダーへ の高速アクセスを提供します。ネットワークアタッチトストレージ
(NAS)
高速バックアップおよびファイル ストレージのクロスプラットフォーム アクセス。iSCSI SAN
高速ストレージ ネットワークを構築するための iSCSI-SAN 接続のネイティブ サポート3
ストレージ
テクノロジー
1
2
3
Thunderbolt™ 3
イーサネット
TVS-1282T3専用帯域幅
ネットワーク ケーブル Thunderbolt 3 ケーブル 標準ネットワーク プロトコル Thunderbolt™ 3 ケーブル Mac Finder TVS-1282T3 共有しました！ Thunderbolt™ 3 イーサネット コンバーター Thunderbolt™ 3 IP イーサネット IP Thunderbolt™ 3 IP TVS-1282T3Mac
イーサネット コンバーター イーサネット IP Thunderbolt™ 3 IP Thunderbolt™ 3 ケーブル TVS-1282T3PC
Microsoft Hyper-VTVS-1282T3 による超高速ビデオ編集の実感
QNAP TVS-1282T3 は、 世 界 最 速 の Thunderbolt™ 3 NAS です。また、メディアおよびエンターテインメ ントの専門家が必要とする、完全なデジタル ワー クフローの大容量データ需要を満たすために設計 されました。高パフォーマンスおよび幅広い互換 性により、画像収集からポストプロダクションに至 るまで、時間と費用の節約が可能になります。 TVS-1282T3 はリアルタイムのノンリニア動画編集のため に高く安定したスループットを届けます。また、低 い遅延でマルチトラック動画編集を可能にします。 最大 4 つの Thunderbolt™ 対応デバイスを TVS-1282T3 に接続することで、リアルタイム ビデオ編集を同時 に処理することができます。更に、4K モニターは、 HDMI から TVS-1282T3 に接続することで、最終作業 の素早いプレビューを行うために 4K ビデオを直接 再生することができます。非常に低いレイテンシで 複数のデバイスをデイジーチェーン接続できる、40 Gbps ( データおよび表示に対して双方向 ) により、 QNAP TVS-1282T3 は、メディア クリエーターのプロ フェッショナルに理想的な友となっています。Final Cut Pro X
Mac 用の Qfinder Pro を使用することで、Final Cut Pro X ユーザーは、接続している TVS-1282T3 から Mac ワークステーションにビデオを簡単にインポ ートでき、リアルタイム 4K メディア編集を処理す ることができます。Qfinder Pro は、NFS を使用し て共有フォルダーのマウント処理を案内すること ができます。 ユーザーは、TVS-1282T3 上のターゲットで iSCSI LUN を作成することができ、ストレージ用途に Mac 上でターゲットをマウントすることができま す。iSCSI ターゲットに接続するには、iSCSI イニシ エータ (ATTO Xtend SAN iSCSI イニシエータまたは SNS globalSAN® iSCSI イニシエータ ) を取り付ける 必要があります。
Adobe Premiere Pro
Premiere Pro は、専門的なビデオ編集の業界標準となってい ます。また、トランスコード、可視効果の編集、オーディオ、 色修正を行うための高度なビデオ生産ツールを Windows お よび Mac ユーザーの両方に提供します。専門的なビデオ編 集エディタは、SMB または NFS プロトコルのいずれかを使 用して TVS-1282T3 でリアルタイム 4K コンテンツ編集を行 うことができます。 HDMI
4K
TVS-1282T3ハードウェア仕様
NAS モデル TVS-1282T3
SKU の注文 TVS-1282T3-i5-16G TVS-1282T3-i7-32GTVS-1282T3-i7-64G
CPU クアッドコア Intel® Core™ i5-7500 3.4 GHz プロセッサ クアッドコア Intel® Core™ i7-7700 3.6 GHz プロセッサ
メモリ 合計 DIMM スロット : 4 最大メモリ: 64GB (16GB x4) 注記：メモリを拡張する際には、事前に取り付けられているメモリ モジュールを取りはずす必要があります。 システムメモリ: 16GB DDR4 RAM 内蔵メモリモジュール: 8GB x2 TVS-1282T3-i7-32G: システムメモリ : 32GB DDR4 RAM 内蔵メモリモジュール : 8GB x4 TVS-1282T3-i7-64G: システムメモリ : 32GB DDR4 RAM 内蔵メモリモジュール : 16GB x4 フラッシュメモリ 512MB DOM M.2 スロット 注記：M.2 2242/2260/2280/22110 SATA 6Gb/ 秒 スロット x 2M.2 SSD は、製品パッケージには含まれていません。 ドライブ トレイ 8 x 2.5 インチ /3.5 インチハードドライブまたは SSD2.5 インチ SSD x 4 ドライブインター フェイス SATA 6Gbps/3Gbps Thunderbolt ポート Thunderbolt™ 3 ポート x 4 USB USB 3.0 ポート x 5 イーサネット 10GbE ポート x 2、GbE ポート x 4 ビデオ出力 3 オーディオ入力 6.3 mm マイクロジャック x 2 オーディオ出力 内蔵スピーカー x 2、3.5mm Line-out ジャック x 1 注記：上述のオーディオ出力ポートの内 1 つのみを一度に動作させることができます。スピーカーが接続された場合、サウンドはスピーカ ーを介して出力されます。 LED インジケーター システムステータス、2.5 インチ SSD、M.2 SSD、3.5 インチ HDD/SSD ボタン 電源、USB ワンタッチコピーバックアップ、リセット システム警告 ブザー フォームファクター タワー 寸法 234.6 x 369.9 x 319.8 mm (H x W x D) 重量 本体重量 (NAS のみ ): 11.55 kg/25.46 ポンド 総重量 ( 梱包およびアクセサリを含む ): 13.65 kg/30.09 lb サウンドレベル (dB) 音圧 (LpAm) ( 立ち位置 ): 21.6 dB (12 x Seagate ST2000VN000-1HJ164 HDD を取り付け済 ) 温度 0 ～ 40˚C (32 ～ 104˚F) 相対湿度 5 ～ 95% 相対湿度、湿度 : 27˚C 電源装置 入力: 100-240V ～、3-1.5A、60-50Hz、出力 : 250W
PCIe 拡張スロット 注記：PCle スロットは、Thunderbolt™ カード 2 枚と 10GbE アダプターで使用されています。3 (「PCIe Gen3 x8」 x 1、「PCIe Gen3 x4」 x 2)
ファン システム: 3 x 8 cm 静寂冷却ファン CPU: 2 x 9 cm ファン システム: 3 x 8 cm 静寂冷却ファン CPU: 2 x 9 cm ファン 51000-024286-RS 201705 (JP) A QNAP may make changes to specification and product descriptions at any time, without notice.
